OF 2200 EBPlus - Fræser FESTOOL - Gratis brugsanvisning og manual

BRUGSANVISNING OF 2200 EBPlus FESTOOL

• 5 Produktets elementer p. 71
• 6 Ibrugtagning p. 72
• 7 Indstillinger p. 72
• 8 Arbejde med el-værktøjet p. 74
• 9 Vedligeholdelse og pleje p. 76
• 10 Tilbehør p. 76

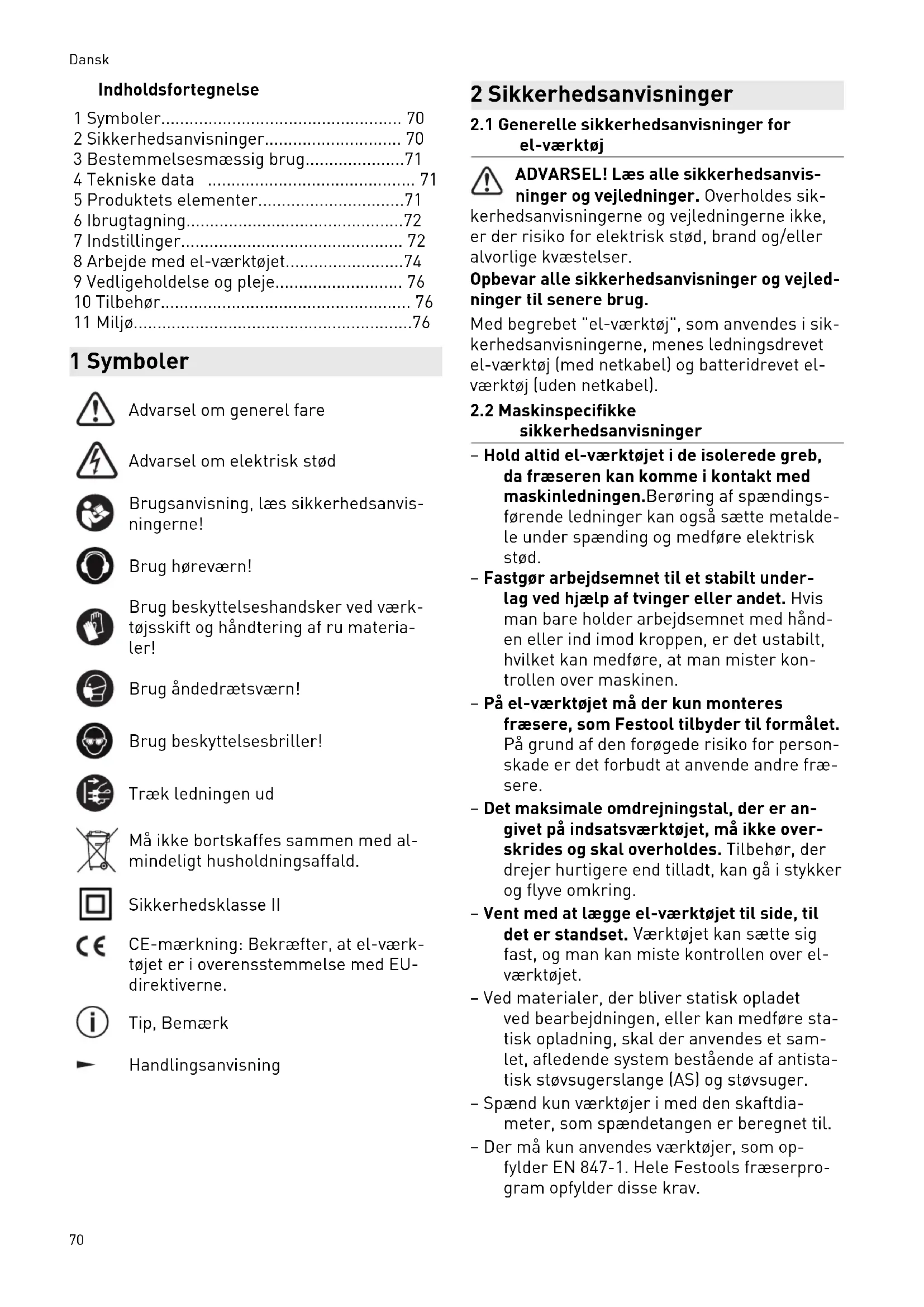

• 11 Miljø 1 Symboler Advarsel om generel fare Advarsel om elektrisk stød Brugsanvisning, læs sikkerhedsanvis ningerne! Brug høreværn! Brug beskyttelseshandsker ved værk tøjsskift og håndtering af ru materia ler! Brug åndedrætsværn! Brug beskyttelsesbriller! Træk ledningen ud Må ikke bortskaffes sammen med al mindeligt husholdningsaffald. Sikkerhedsklasse II CE-mærkning: Bekræfter, at el-værk tøjet er i overensstemmelse med EU- direktiverne. Tip, Bemærk Handlingsanvisning 2 Sikkerhedsanvisninger p. 76

2.1 Generelle sikkerhedsanvisninger for

el-værktøj ADVARSEL! Læs alle sikkerhedsanvis ninger og vejledninger. Overholdes sik kerhedsanvisningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsanvisninger og vejled ninger til senere brug. Med begrebet "el-værktøj", som anvendes i sik kerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet el- værktøj (uden netkabel).

2.2 Maskinspecifikke

sikkerhedsanvisninger – Hold altid el-værktøjet i de isolerede greb, da fræseren kan komme i kontakt med maskinledningen.Berøring af spændings førende ledninger kan også sætte metalde le under spænding og medføre elektrisk stød. – Fastgør arbejdsemnet til et stabilt under lag ved hjælp af tvinger eller andet. Hvis man bare holder arbejdsemnet med hånd en eller ind imod kroppen, er det ustabilt, hvilket kan medføre, at man mister kon trollen over maskinen. – På el-værktøjet må der kun monteres fræsere, som Festool tilbyder til formålet. På grund af den forøgede risiko for person skade er det forbudt at anvende andre fræ sere. – Det maksimale omdrejningstal, der er an givet på indsatsværktøjet, må ikke over skrides og skal overholdes. Tilbehør, der drejer hurtigere end tilladt, kan gå i stykker og flyve omkring. – Vent med at lægge el-værktøjet til side, til det er standset. Værktøjet kan sætte sig fast, og man kan miste kontrollen over el- værktøjet. – Ved materialer, der bliver statisk opladet ved bearbejdningen, eller kan medføre sta tisk opladning, skal der anvendes et sam let, afledende system bestående af antista tisk støvsugerslange (AS) og støvsuger. – Spænd kun værktøjer i med den skaftdia meter, som spændetangen er beregnet til. – Der må kun anvendes værktøjer, som op fylder EN 847-1. Hele Festools fræserpro gram opfylder disse krav. Dansk 70– Sørg for, at fræseren sidder fast, og kon trollér, at den kører perfekt. – Der må ikke være nogen skader på spæn detang og møtrik. – Revnede fræsere og fræsere, der har ænd ret facon, må ikke anvendes.

Brug egnede personlige værnemidler: Hø reværn, beskyttelsesbriller, støvmaske ved støvfremkaldende arbejde, beskyttelses handsker ved bearbejdning af ru materialer og ved værktøjsskift.

2.3 Aluminiumbearbejdning

Af hensyn til sikkerheden skal følgende sikker hedsforanstaltninger overholdes ved bearbejd ning af aluminium: – Etabler tilslutning via en fejlstrømsafbryder (FI-, PRCD-afbryder). – Tilslut el-værktøjet til en egnet støvsuger med antistatisk støvsugerslange. – Rengør regelmæssigt el-værktøjet for støv aflejringer i motorhuset. – Brug beskyttelsesbriller!

2.4 Emissionsværdier

Værdierne, som er fundet i henhold til EN 62841 er typisk: Lydtrykniveau L

= 104 dB(A) Usikkerhed K = 3 dB FORSIGTIG Støj, der opstår ved arbejdet Beskadigelse af hørelsen ► Brug høreværn. Vibrationsemissionsværdi a

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig be dømmelse af vibrations- og støjbelastnin gen ved brug – og repræsenterer de vigtigste anvendel sesformål for el-værktøjet. FORSIGTIG Emissionsværdierne kan afvige fra de angiv ne værdier. Dette afhænger af, hvordan værktøjet anvendes og hvilken type emne, der bearbejdes. ► Der skal tages højde for den faktiske be lastning i hele driftscyklussen. ► Alt efter den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren. 3 Bestemmelsesmæssig brug Overfræseren er beregnet til fræsning af træ, kunststof og trælignende materialer. Ved brug af fræseværktøjerne til de respektive formål i Festools salgsdokumenter kan også aluminium og gipskarton bearbejdes. Dette el-værktøj må kun bruges af fagpersona le eller instruerede personer. Ved ikke-bestemmelsesmæssig anven delse hæfter brugeren. 4 Tekniske data Overfræser OF 2200 EB Optagen effekt 2200 W * Omdrejningstal 10000-22000 min

• OF 2200 EB GB 110 V mærkestrøm 16 A. 5 Produktets elementer [1-1] Indstillingshjul finindstilling [1-2] Skala finindstilling [1-3] Drejeknap højdeindstilling [1-4] Skala dybdeanslag [1-5] Dybdeanslag med viser [1-6] Klemgreb dybdeanslag Dansk 71[1-7] Excenter til sammenkobling af dybde anslag og trinanslag [1-8] Trinanslag [1-9] Betjeningsgreb glidesålsskift [1-10] Spindelstop [1-11] Hastighedsindstilling [2-1] Låseknap tænd/sluk-knap [2-2] Tænd/sluk-knap [2-3] Arm låsning af beskyttelsesskærm [2-4] Håndgreb [2-5] Udsugningsstuds De billeder, der henvises til, findes i starten og slutningen af brugsanvisningen. Det viste eller beskrevne tilbehør er til dels ik ke en del af leveringen. 6 Ibrugtagning ADVARSEL Ikke-tilladt spænding eller frekvens! Fare for ulykke ► Forsyningsspændingen og strømkildens frekvens skal stemme overens med angi velserne på typeskiltet. ► I Nordamerika må der kun bruges Festool- maskiner med spændingsangivelsen 120 V / 60 Hz.

Kontakten [2-2] fungerer som tænd/sluk-knap (tryk = TIL, slip = FRA). Til kontinuerlig drift kan tænd/sluk-knappen fastholdes med låseknappen [2-1] . Fastgørel sen løsnes, når der igen trykkes på tænd/sluk- knappen. 7 Indstillinger ADVARSEL Risiko for kvæstelser, elektrisk stød ► Træk altid stikket ud af stikkontakten før arbejde på maskinen!

Hastighedsregulering Omdrejningstallet kan indstilles trinløst med indstillingshjulet [1-11] i omdrejningstalområ det (se Tekniske data). På den måde kan skærehastigheden indstilles optimalt til det pågældende materiale. Materiale Fræsediameter [mm] Anbefalet skærma teriale

Trin på indstillingshjul Hårdt træ 6 - 4 5 - 3 3 - 1 HW (HSS) Blødt træ 6 - 5 6 - 4 5 - 3 HSS (HW) Spånpla der, lami neret

6 - 5 6 - 4 4 - 2 HW

Kunststof 6 - 4 6 - 3 3 - 1 HW Aluminium 3 - 1 3 - 1 2-1 HSS (HW) Gipskarton 2 - 1 1 1 HW Temperatursikring Strømtilførslen og omdrejningstallet reduceres i tilfælde af en for høj motortemperatur. El- værktøjet kører fortsat, men kun med nedsat effekt, så motoren kan køle af hurtigst muligt. Efter afkøling kører el-værktøjet automatisk op i omdrejninger igen. Beskyttelse mod genstart Den indbyggede genstartsbeskyttelse forhin drer, at el-værktøjet starter af sig selv efter en strømafbrydelse, når start-stop-kontakten er trykket ind. El-værktøjet skal i så fald først slukkes og derefter tændes igen. På grund af den indbyggede genstartsbeskyt telse kan el-værktøjet ikke tændes og slukkes via et eksternt kontaktmodul. Bremse OF 2200 EB har en elektronisk bremse. Spind len med værktøj stoppes elektronisk ca. 2 se kunder efter, at overfræseren er blevet slukket.

7.2 Skift af værktøj

FORSIGTIG Risiko for personskader på grund af varmt og skarpt indsatsværktøj ► Brug ikke sløve eller defekte indsatsværk tøjer. ► Brug beskyttelseshandsker ved håndtering med indsatsværktøj. Ved værktøjsskift lægges el-værktøjet på siden. Aktivér kun spindelstoppet [3-1], mens el- værktøjet er slukket. Dansk 72Isætning af værktøj ► Sæt fræseværktøjet ([3-4] og [3A-1]) så langt som muligt ind i den åbne spænde tang [3A-2], dog mindst indtil markeringen på fræserskaftet. Hvis spændetangen [3A-2] ikke kan ses på grund af møtrikken [3A-3], skal fræse værktøjet føres mindst så langt ind i spændetangen, at markeringen ikke længere står uden for møtrikken. ► Tryk på venstre side [B] af kontakten for spindelstop [3-1]. ► Spænd møtrikken [3-3] med en gaffelnøgle (str. 24). Spindelstoppet blokerer kun motorspinde len i den ene omdrejningsretning. Derfor er det ikke nødvendigt at flytte skruenøg len, når møtrikken løsnes eller strammes, men den kan bevæges frem og tilbage som en skralde. Fjernelse af værktøj ► Skub spånbeskyttelsesskærmen [3-2] op ad, til den går i indgreb. ► Tryk på højre side af kontakten [A] for spin delstop [3-1]

► Løsn møtrikken [3-3] med en 24 mm gaffel nøgle indtil en mærkbar modstand. Over vind modstanden ved at dreje gaffelnøglen videre. ► Tag fræseren af.

7.3 Udskiftning af spændetang

Der fås spændetænger til følgende skaftdiame tre: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm

► Skub spånbeskyttelsesskærmen [4-2] op ad, til den går i indgreb. ► Tryk på højre side [A] af kontakten [4-1] for spindelstop. ► Skru møtrikken [4-3] helt ud, og tag den af sammen med spændetangen [4-4]. Adskil aldrig møtrik og spændetang, da disse ud gør en enhed. ► En ny spændetang må kun sættes i spind len, når møtrikken er sat på og i indgreb. ► Skru møtrikken lidt ind. Spænd den ikke, hvis der ikke er isat en fræser!

7.4 Indstilling af fræsedybden

Indstillingen af fræsedybden foregår i to trin: Indstilling af nulpunkt ► Åbn klemgrebet [5-2], så dybdeansla get [5-3] er frit bevægeligt. ► Stil overfræseren på et plant underlag (re ferenceflade). Åbn drejeknappen [5-1], og tryk el-værktøjet nedad, indtil fræseren står på underlaget. ► Klem el-værktøjet fast i denne stilling ved at lukke drejeknappen [5-1]. ► Tryk dybdeanslaget [5-3] mod et af det dre jelige trinanslags [5-4] tre faste anslag. ► Skub viseren [5-5] nedad, så den peger på 0 mm på skalaen [5-7]. Hvis nulstillingen ikke passer, kan dette korrigeres med skruen [5-6] på viseren. Med en skruetrækker kan man indstille de tre faste anslag [7] (A og B) individuelt i højden. Det faste anslag C har en afsats til for fræsning – se kapitel

Fastlæggelse af fræsedybde ► Træk dybdeanslaget [6-6] opad, indtil vise ren [6-2] står ud for den ønskede fræsedyb de. ► Klem dybdeanslaget fast i denne stilling med klemgrebet [6-3]

► Åbn drejeknappen [6-1]. El-værktøjet er nu i udgangsstilling. ► Fræsedybden kan efterjusteres efter behov ved at dreje indstillingshjulet [6-8]. Ved at dreje indstillingshjulet én marke ringsstreg ændres fræsedybden 0,1 mm. En hel omdrejning giver 1 mm. Skalaringen [6-7] kan drejes separat for at stille skalaen på "nul". De tre markeringer [6-4] indikerer ved kanten [6-5] indstillingshjulets maksimale indstillingsområde (20 mm) og midterposi tionen.

7.5 For-/finfræsning

Det faste anslag C har to anslagsplaner med en højdeforskel på 2 mm. Dette gør det muligt at fræse den fræsedybde, der er indstillet med an slaget C, i to trin: Forfræsning ► Sænk el-værktøjet indtil anslagspla net [7-1]

Færdigfræsning ► Sænk el-værktøjet indtil anslagspla net [7-2]. Dansk 73På den måde kan man udføre fræsearbej de hurtigt med en stor fræsedybde og alli gevel opnå en god overfladekvalitet. Den endelige fræsedybde fastlægges ved ind stillingen af anslagsplanet [7-2].

7.6 Finindstilling til kantbearbejdning

Til brug med fræseværktøjer med føringsleje har el-værktøjet en speciel finindstilling. Med denne kan der f.eks. hurtigt og nemt indstilles en glat overgang uden afsats ved afrunding af kanter, se fig. [8]. Indstilling af nøjagtig fræsedybde ► Indstil først fræsedybden groft. ► Foretag en prøvefræsning. ► Åbn klemgrebet [9-2]

► Ved at dreje indstillingshjulet [9-6] kan fræ sedybden indstilles nøjagtigt. Det er muligt at indstille fræsedybden i begge retninger på grund af dybdeansla gets sammenkobling med trinanslaget. ► Luk drejeknappen [9-1]. ► Åbn excenteren [9-4] (ved at dreje den mod uret). ► Foretag om nødvendigt flere prøvefræsnin ger og indstillinger.

ADVARSEL Sundhedsfare fra støv ► Arbejd aldrig uden udsugning. ► Arbejd kun med funktionsdygtig spånbe skyttelsesskærm [10-2]. ► Brug et åndedrætsværn under støvende arbejde. ► Overhold nationale bestemmelser. På udsugningsstudsen [10-4] er det muligt at tilslutte en Festool støvsuger med en slange diameter på 36 mm eller 27 mm (36 mm anbe fales på grund af lavere risiko for tilstopning). Sæt udsugningsstudsen [10-4] på som på fig. [10]. Udsugningsstudsen kan drejes i områ det [10-3]. FORSIGTIG! Anvendes der ikke en antistatisk støvsugerslange, kan der opstå statisk elektri citet. Brugeren kan få et elektrisk stød, og el- værktøjets elektronik kan blive beskadiget. Spånbeskyttelsesskærm Spånbeskyttelsesskærmen [10-2] kan sættes i indgreb i en høj position, f.eks. med henblik på fræserskift. ► Skub spånbeskyttelsesskærmen opad indtil indgreb, eller tryk el-værktøjet nedad indtil anslag. Udsugningens effektivitet forbedres, ved at spånbeskyttelsesskærmen sænkes under ar bejdet. ► Tryk armen [10-1] i retning af grebet. Spånfanger KSF-OF Med spånfangeren KSF-OF [11-1] (delvist tilbe hør) kan udsugningens effektivitet forbedres ved kantfræsning. Den maksimalt mulige fræ sediameter er 78 mm. Spånfangeren monteres på samme måde som kopiringen, se kapitel 8.3

Kappen kan skæres til langs noterne [11-2] med en bøjlesav og derved formindskes. Så kan spånfangeren anvendes ved indvendige radier indtil en minimal radius på 52 mm. 8 Arbejde med el-værktøjet Under arbejdet skal alle ovennævnte sik kerhedsanvisninger samt følgende regler overholdes: – Før kun el-værktøjet mod arbejdsemnet, når der er tændt for maskinen. – Kontrollér før arbejdet, at klemgrebet [1-6] er lukket, og excenteren [1-7] er åben. – Fastgør altid emnet, så det ikke kan bevæ ge sig under bearbejdningen. – Hold altid el-værktøjet fast med begge hænder på grebene [2-4] under arbejdet. Dette er en forudsætning for at arbejde præcist og er helt nødvendigt for at dykke ned i emnet. – Fræs kun i modløb (el-værktøjet bevæges i værktøjets skæreretning, figur [15]).

► Indstil den ønskede fræsedybde, se kapi tel 7.4

► Tænd el-værktøjet. ► Åbn drejeknappen [1-3]

► Tryk el-værktøjet nedad indtil anslag. ► Klem el-værktøjet fast i denne stilling ved at lukke drejeknappen [1-3]

► Dyk jævnt og langsomt ind i emnet. ► Udfør fræsearbejdet. Dansk 74► Åbn drejeknappen [1-3]. ► Bevæg langsomt el-værktøjet opad indtil anslag (dyk ud). ► Sluk el-værktøjet.

8.2 Fræsning med sideanslag

Sideanslaget (delvist tilbehør) anvendes til fræ searbejder parallelt med emnekanten. ► Klem de to føringsstænger [12-4] fast på si deanslaget med de to drejeknapper [12-2]. ► Før føringsstængerne ind i noterne i fræse bordet til det ønskede mål, og klem dem fast med drejeknappen [12-1]. Finindstilling ► Åbn drejeknappen [12-7] for at foretage fin indstilling med indstillingshjulet [12-5]. Skalaringen [12-6] har en 0,1 mm skala til dette formål. Hvis indstillingshjulet holdes fast, kan skalaringen drejes separat og stil les på "nul". Skalaen [12-3] angiver juste ring i millimeter. ► Drejeknappen [12-7] strammes igen, efter at finindstilling er foretaget. ► Indstil de to føringsbakker [13-3] sådan, at deres afstand til fræseren er ca. 5 mm. Til dette formål skal skruerne [13-2] løsnes og strammes igen, når indstilling er foretaget. ► Kun ved fræsning ved kanten: Skub udsug ningskappen [13-1] bagfra indtil indgreb i sideanslaget, og tilslut en udsugningsslan ge med en diameter på 27 mm eller 36 mm på udsugningsstudsen [13-4]. Alternativt kan man lade udsugningsslangen blive sid dende på el-værktøjets udsugningsstuds.

Til fræsearbejder med skabeloner anvender man overfræseren med monteret kopiring (til behør). Kopiringene kan anvendes med glidesålen, der medfølger som standard. For at for bedre støtten fås der en speciel glidesål som tilbehør. Isætning af kopiring FORSIGTIG Fare for ulykke Et for stort fræseværktøj beskadiger kopi ringen og kan forårsage ulykker. ► Sørg for, at det isatte fræseværktøj passer gennem åbningen i kopiringen. ► Læg el-værktøjet på siden på et stabilt un derlag. ► Åbn armen [14-4]. ► Tag glidesålen [14-1] af. ► Slip armen [14-4] igen. ► Læg kopiringen [14-3] ind i fræsebordet, så den vender rigtigt. ► Læg glidesålen med tapperne [14-2] ind i fræsebordet. ► Tryk glidesålen ind i fræsebordet, så den klikkes fast. Emnets fremspring Y (fig. [15] ) i forhold til ska belonen beregnes som følger: Y = (ø kopiring - ø fræser)/2

8.4 Kantbearbejdning

Til kantbearbejdning sættes fræseværktøjer med føringsleje ind i el-værktøjet. El-værktøjet føres da, så føringslejet ruller hen ad arbejds emnet. Ved kantbearbejdning skal man altid bruge spånfangeren KSF-OF for at forbedre udsug ningen.

8.5 Fræsning med føringssystem FS

Føringssystemet (delvist tilbehør) gør det lette re at fræse lige noter. ► Fastgør føringsskinnen til emnet med skruetvinger [16-4]. ► Sæt glidesålen [16-3] til føringsanslaget ind i overfræserens fræsebord (se kapitel 8.6). Denne glidesål har afsats, der udligner fø ringsskinnens højde. ► Klem de to føringsstænger [16-6] fast på føringsanslaget med drejeknapperne [16-5] og [16-9]

► Åbn drejeknappen [16-1]. ► Før føringsstængerne [16-6] ind i noterne i fræsebordet. ► Sæt overfræseren med føringsanslaget på føringsskinnen. ► Ved behov kan man på de to føringsbak ker [16-2] indstille føringsanslagets slør på føringsskinnen med en skruetrækker. ► Forskyd overfræseren på langs af førings stængerne, indtil den ønskede afstand mel lem fræseværktøj og føringsskinne nås. Sørg for, at der er en sikkerhedsafstand X - fig. [16] på 5 mm mellem føringsskinnens forkant og fræseren eller noten. ► Luk drejeknappen [16-1]. ► Åbn drejeknappen [16-10]. ► Indstil afstanden X nøjagtigt ved at dreje indstillingshjulet [16-7]. Hold indstillings hjulet [16-7] fast, så skalaen [16-8] kan drejes separat til "nul". ► Luk drejeknappen [16-10]. Dansk

758.6 Udskiftning af glidesål

Festool tilbyder specielle glidesåler (tilbehør) til forskellige anvendelsesformål. ► Læg el-værktøjet på siden på et stabilt un derlag. ► Åbn armen [14-4]. ► Tag glidesålen [14-1] af. ► Slip armen [14-4] igen. ► Læg glidesålen med tapperne [14-2] ind i fræsebordet. ► Tryk glidesålen ind i fræsebordet, så den klikkes fast. Ved første brug af glidesålen: Fjern be skyttelsesfolien! 9 Vedligeholdelse og pleje ADVARSEL Risiko for kvæstelser, elektrisk stød ► Træk altid stikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder! ► Vedligeholdelses- og reparationsarbejde, der kræver, at huset åbnes, må kun foreta ges af et autoriseret serviceværksted. Kundeservice og reparation må kun udføres af producenten eller ser viceværksteder. Nærmeste adresse findes på: www.festool.dk/service Brug kun originale Festool-reserve dele! Artikelnr. findes på: www.fe stool.dk/service EKAT

Maskinen er udstyret med specialkul, der kob ler automatisk fra. Når disse er slidt, foretages en automatisk strømafbrydelse, og maskinen standses. Følg følgende anvisninger: ► Hvis det bliver nødvendigt at udskifte el- værktøjets netledning, skal dette gøres af producenten eller et autoriseret service værksted for at undgå sikkerhedsrisici. ► Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret specialværksted, medmindre andet er angivet i brugsanvis ningen. ► Hold altid køleluftåbningerne i huset frie og rene for at sikre luftcirkulationen. 10 Tilbehør Anvend udelukkende originale indsatsværktø jer og tilbehørsdele fra Festool. Anvendelsen af ringere indsatsværktøjer og tilbehørsdele fra andre producenter kan medføre større fare for personskader og betydelig ubalance, så arbej dets kvalitet forringes, og elværktøjet slides mere. Bestillingsnumrene for tilbehør og værktøj fin der du i Festool-kataloget eller på internettet på www.festool.dk. 11 Miljø Maskinen må ikke bortskaffes med al mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal gen brugsstation. Gældende nationale forskrifter skal overholdes. Kun EU: Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemfø relse i national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding. Informationer om REACH: www.festool.com/ reach Dansk 76Innholdsfortegnelse 1 Symboler................................................... 77 2 Sikkerhetsinformasjon..............................77 3 Riktig bruk
