OF 2200 EBPlus - Fresadora FESTOOL - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho OF 2200 EBPlus FESTOOL em formato PDF.
| Tipo de produto | Fresadora (tupia) de imersão |
| Marca | Festool |
| Modelo | OF 2200 EBPlus |
| Potência absorvida | 2200 W |
| Velocidade de rotação | 10 000 – 22 000 rpm (ajuste contínuo) |
| Velocidade máxima em vazio | 23 000 rpm |
| Profundidade de fresagem (ajuste rápido) | 80 mm |
| Ajuste micrométrico de profundidade | 20 mm (0,1 mm por traço) |
| Diâmetro máximo da fresa | 89 mm |
| Rosca do eixo | M22 x 1,0 |
| Peso (de acordo com EP-TA 01:2014) | 8,3 kg |
| Alimentação elétrica | 230 V, 50/60 Hz (de acordo com o modelo) |
| Classe de proteção | II |
| Nível de pressão sonora (LpA) | 93 dB(A) (incerteza K=3 dB) |
| Nível de potência sonora (LwA) | 104 dB(A) |
| Valor de emissão vibratória (ah) | < 2,5 m/s² (K=1,5 m/s²) |
| Freio eletrônico | Sim (parada em ~2 s) |
| Proteção contra religamento | Sim |
| Fusível térmico | Sim (redução de potência em caso de superaquecimento) |
| Conexão de aspiração | Diâmetro 27 mm ou 36 mm |
| Materiais usináveis | Madeira, plásticos, alumínio, placas de gesso |
| Manutenção corrente | Limpeza das aberturas de ventilação; substituição das escovas |
Perguntas frequentes - OF 2200 EBPlus FESTOOL
Perguntas dos utilizadores sobre OF 2200 EBPlus FESTOOL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fresadora em formato PDF gratuitamente! Encontre o seu manual OF 2200 EBPlus - FESTOOL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. OF 2200 EBPlus da marca FESTOOL.
MANUAL DE UTILIZADOR OF 2200 EBPlus FESTOOL

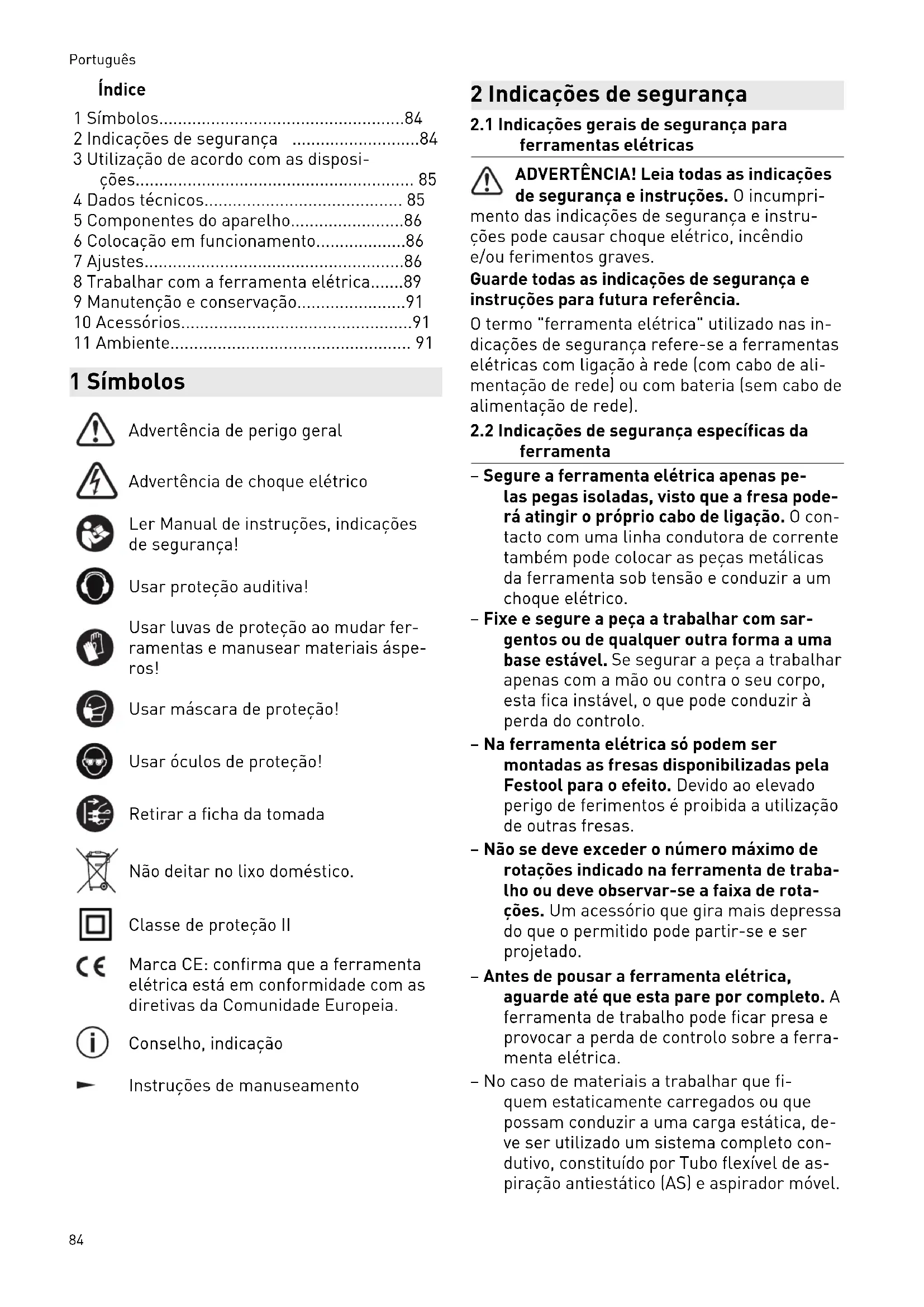

pt Declaração de conformidade UE. Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes diretivas UE, tendo sido tomadas por base as seguintes normas ou documentos normativos:
1 Símbolos....84
2 Indicações de segurança ....84
3 Utilização de acordo com as disposi-
ções....85
4 Dados técnicos.... 85
5 Componentes do aparelho....86
6 Colocação em funcionamento....86
7 Ajustes....86
8 Trabalhar com a ferramenta elétrica.....89
9 Manutenção e conservação....91
10 Acessórios....91
11 Ambiente....91
1 Símbolos
Advertência de perigo geral
Advertência de choque elétrico
Ler Manual de instruções, indicações de segurança!
Usar proteção auditiva!
Usar luvas de proteção ao mudar ferramentas e manusear materiais ásperos!
Usar máscara de proteção!
Usar óculos de proteção!
Retirar a ficha da tomada
Não deitar no lixo doméstico.
Classe de proteção II
Marca CE: confirma que a ferramenta elétrica está em conformidade com as diretivas da Comunidade Europeia.
Conselho, indicação
Instruções de manuseamento
2 Indicações de segurança
2.1 Indicações gerais de segurança para ferramentas elétricas
ADVERTÊNCIA! Leia todas as indicações de segurança e instruções. O incumpri-
mento das indicações de segurança e instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.
Guarde todas as indicações de segurança e instruções para futura referência.
O termo "ferramenta elétrica" utilizado nas indicações de segurança refere-se a ferramentas elétricas com ligação à rede (com cabo de alimentação de rede) ou com bateria (sem cabo de alimentação de rede).
2.2 Indicações de segurança específicas da ferramenta
- Segure a ferramenta elétrica apenas pelas pegas isoladas, visto que a fresa poderá atingir o próprio cabo de ligação. O contacto com uma linha condutora de corrente também pode colocar as peças metálicas da ferramenta sob tensão e conduzir a um choque elétrico.
- Fixe e segure a peça a trabalhar com sargentos ou de qualquer outra forma a uma base estável. Se segurar a peça a trabalhar apenas com a mão ou contra o seu corpo, esta fica instável, o que pode conduzir à perda do controlo.
- Na ferramenta elétrica só podem ser montadas as fresas disponibilizadas pela Festool para o efeito. Devido ao elevado perigo de ferimentos é proibida a utilização de outras fresas.
- Não se deve exceder o número máximo de rotações indicado na ferramenta de trabalho ou deve observar-se a faixa de rotações. Um acessório que gira mais depressa do que o permitido pode partir-se e ser projetado.
- Antes de pousar a ferramenta elétrica, aguarde até que esta pare por completo. A ferramenta de trabalho pode ficar presa e provocar a perda de controlo sobre a ferramenta elétrica.
-
No caso de materiais a trabalhar que fi-quem estaticamente carregados ou que possam conduzir a uma carga estática, deve ser utilizado um sistema completo condutivo, constituído por Tubo flexível de aspiração antiestático (AS) e aspirador móvel.
-
Fixar as ferramentas apenas com o diâmetro do fuste para o qual a pinça de fixação está prevista.
- Devem utilizar-se apenas ferramentas que correspondem à norma EN 847-1. Todas as ferramentas de fresar da Festool satisfazem estas exigências.
- Assegure-se de que a fresa está bem fixa e comprove o seu trabalhar regular.
- A pinça de fixação e a porca de racord não podem apresentar danificações.
- Fresas fissuradas e fresas que tenham modificado a sua forma não podem ser utilizadas.
Use equipamento protetor pessoal adequado: proteção auditiva, óculos de proteção, máscara contra pós no caso de trabalhos com produção de pó, luvas de proteção ao trabalhar com materiais rugosos e ao mudar ferramentas.
2.3 Trabalho em alumínio
Por razões de segurança, é necessário respeitar as seguintes medidas ao trabalhar com alumínio:
- Ligar à entrada um disjuntor de corrente de defeito (FI, PRCD).
- Ligar a ferramenta elétrica a um aspirador adequado com tubo flexível de aspiração antiestático.
- Limpar regularmente as acumulações de pó na carcaça do motor da ferramenta elétrica.
- Usaróculos de proteção!
2.4 Valores de emissões
Os valores determinados de acordo com EN 62841 são tipicamente:
Nível de pressão acústica L _PA = 93 dB(A)
Nível de potência acústica L _WA = 104 dB(A)
Insegurança K = 3 dB
CUIDADO
Ruído que surge ao trabalhar
Perturbação da audição
▶ Utilizar proteção auditiva.
Nível de emissão de vibrações a_h (soma vetorial em três direções) e insegurança K determinados segundo EN 62841:
$$ a _ {h} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Os valores de emissão indicados (vibração, ruído)
- servem de comparativo de ferramentas,
- são também adequados para uma avaliação provisória do coeficiente de vibrações e do nível de ruído durante a aplicação,
- representam as aplicações principais da ferramenta elétrica.
CUIDADO
Os valores de emissão podem divergir dos valores apresentados. Isto depende da utilização da ferramenta e do tipo de peça a trabalhar.
- Tem de ser avaliada a carga real durante todo o ciclo de trabalho.
▶ Dependendo da carga real, devem ser determinadas medidas de segurança adequadas para a proteção do operador.
3 Utilização de acordo com as disposições
A fresadora destina-se a fresar madeira, plásticos e materiais semelhantes à madeira.
Ao utilizar as ferramentas de fresar previstas para este efeito nos documentos de venda Festool, pode também trabalhar-se em alumínio e cartão de gesso.
Esta ferramenta elétrica só pode ser utilizada por técnicos especializados ou pessoas com formação.
Em caso de utilização incorreta, a responsabilidade é do utilizador.
4 Dados técnicos
| Fresadora OF 2200 EB | |
| Consumo 2200 W * | |
| Número de rotações 10 000 - | 22 000 rpm |
| Número máx. de rotações (em vazio) | 23 000 rpm |
| Ajuste rápido da profundidade | 80 mm |
Fresadora OF 2200 EB
| Ajuste de precisão da pro-fundidade | 20 mm |
| Rosca do veio de acionamen-to | M22x1,0 |
| Diâmetro da fresa em mm máx. 89 mm | |
| Peso de acordo com EPTA-Procedure 01:2014: | 8,3 kg |
* OF 2200 EB GB 110 V, corrente nominal de 16 A.
5 Componentes do aparelho
| [1-1] | Roda de ajuste do ajuste de precisão |
| [1-2] | Escala do ajuste de precisão |
| [1-3] | Botão giratório do ajuste em altura |
| [1-4] | Escala do batente de profundidade |
| [1-5] | Batente de profundidade com indicador |
| [1-6] | Punho de aperto do batente de profundidade |
| [1-7] | Excêntrico para acoplar o batente de profundidade e o batente progressivo |
| [1-8] | Batente progressivo |
| [1-9] | Alavanca de comando da substituição da base roldana |
| [1-10] | Paragem do fuso |
| [1-11] | Roda de ajuste do número de rotações |
| [2-1] | Botão de bloqueio do interruptor de ativação/desativação |
| [2-2] | Interruptor de ativação/desativação |
| [2-3] | Alavanca de bloqueio da cobertura de proteção |
| [2-4] | Punhos |
| [2-5] | Bocal de aspiração |
As imagens indicadas encontram-se no início e no fim do manual de instruções.
O acessório ilustrado ou descrito não está, parcialmente, incluído no âmbito de fornecimento.
6 Colocação em funcionamento
ADVERTÊNCIA
Tensão ou frequência inadmissível!
Perigo de acidente
- A tensão da rede e a frequência da fonte de corrente devem estar de acordo com os dados da placa de identificação.
- Na América do Norte, só podem ser utilizadas ferramentas Festool com uma indicação de tensão de 120 V / 60 Hz.
6.1 Ligar/desligar
O interruptor [2-2] serve como interruptor de ativação/desativação (pressionar = LIGAR, sol-tar = DESLIGAR).
Para garantir um funcionamento contínuo, o interruptor de ativação/desativação pode ser bloqueado através do botão de bloqueio [2-1]. Para soltar o bloqueio basta premir de novo o interruptor de ativação/desativação.
7 Ajustes
ADVERTÊNCIA
Perigo de ferimentos, choque elétrico
- Antes de efetuar qualquer trabalho na ferramenta retirar sempre a ficha da tomada!
Regulação do número de rotações
Através da roda de ajuste [1-11], pode ajustarse progressivamente o número de rotações na faixa de rotações (consultar dados técnicos). Deste modo, pode ajustar a velocidade de corte na perfeição ao respetivo material a trabalhar.
Material Diâmetro da fresa [mm] Material
| 10 - 30 30 -50Posição da roda de ajuste | 50 - 89de corte recomendado | |
| Madeira dura | 6 - 4 5 - 3 3 - 1 HW (HSS) | |
| Madeira macia | 6 - 5 6 - 4 5 - 3 HSS (HW) | |
| Placas de aglomera-do de ma-deira pla-nas, re-vestidas | 6 - 5 6 - 4 4 - 2 HW | |
| Material Diâmetro da fresa [mm] Material | |||
| 10 - 30 | 30 - 50 | 50 - 89 de corte recomen-dado | |
| Posição da roda de ajuste | |||
| Material plástico | 6 - 4 | 6 - 3 | 3 - 1 HW |
| Alumínio 3 - 1 | 3 - 1 | 2-1 | HSS (HW) |
| Cartão de gesso | 2 - 1 | 1 | 1 HW |
Proteção térmica
Em caso de temperatura demasiado elevada do motor, verifica-se uma diminuição da alimentação elétrica e do número de rotações. A ferramenta elétrica só continua a trabalhar com potência reduzida, para viabilizar um arrefecimento rápido através da ventilação do motor. Após o arrefecimento, a ferramenta elétrica volta a acelerar autonomamente.
Proteção de rearranque
A proteção de rearranque instalada impede que a ferramenta elétrica volte a arrancar automaticamente após uma interrupção da tensão, com o interruptor de ativação/desativação premido. Neste caso, a ferramenta elétrica tem de ser primeiro desligada e, em seguida, novamente ligada.
Devido à proteção de rearranque integrada, não é possível ligar e desligar a ferramenta elétrica através de um módulo de interruptores externo.
Travão
A OF 2200 EB possui um travão eletrónico. Após a desativação, o fuso é travado eletronicamente com a ferramenta em aprox. 2 seg. até à imobilização.
7.2 Substituir a ferramenta
CUIDADO
Perigo de ferimentos na ferramenta de trabalho quente e afiada
- Não utilizar quaisquer ferramentas de trabalho embotadas e danificadas.
- Usar luvas de proteção ao manusear a ferramenta de trabalho.
Para a substituição da ferramenta, colocar a ferramenta elétrica de lado.
Acionar a paragem do fuso [3-1] apenas com a ferramenta elétrica desligada.
Aplicar a ferramenta
- Introduzir a ferramenta de fresar ([3-4] e [3A-1]) o mais possível (mas, pelo menos, até à marcação no fuste de fresa) na pinça de fixação aberta [3A-2].
Se a pinça de fixação [3A-2] não estiver visível devido à porca de racord [3A-3], é necessário introduzir a ferramenta de fresar na pinça de fixação, pelo menos, até que a marcação néixe de sobressair da porca de racord.
- Pressionar o interruptor para a paragem do fuso [3-1] do lado esquerdo [B].
- Apertar a porca de racord [3-3] com uma chave bifurcada SW 24.
A paragem do fuso bloqueia o fuso do motor apenas num sentido de rotação. Por este motivo, não é necessário pousar a chave de parafusos ao abrir ou fechar a porca de racord, mas pode usar-se como catraca, em movimentos num e noutro sentido.
Retirar a ferramenta
- Empurrar a cobertura de proteção de aparas [3-2] para cima, até engatar.
- Pressionar o interruptor para a paragem do fuso [3-1] do lado direito [A].
▶ Soltar a porca de racord [3-3] com uma chave bifurcada SW 24, até se sentir uma resistência. Vencer essa resistência, continuando a rodar a chave bifurcada.
▶ Retirar a fresa.
7.3 Substituição da pinça de fixação
Estão disponíveis pinças de fixação para os seguintes diâmetros do fuste: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.
- Empurrar a cobertura de proteção de aparas [4-2] para cima, até engatar.
- Pressionar o interruptor para a paragem do fuso [4-1] do lado direito [A].
- Desenroscar totalmente a porca de ra-cord [4-3] e retirá-la em conjunto com a pinça de fixação [4-4]. Nunca separar a porca de racord e a pinça de fixação, pois elas formam uma unidade.
- Introduzir no fuso uma nova pinça de fixação apenas com a porca de racord encaixa-da e engatada.
- Enroscar levemente a porca de racord. Não apertar quando não está engatada nenhuma fresa!
7.4 Ajustar a profundidade de fresagem
A profundidade de fresagem é ajustada em dois passos:
Ajustar o ponto zero
- Abrir o punho de aperto [5-2], de modo a que o batente de profundidade [5-3] se mo-va livremente.
- Colocar a fresadora sobre uma base plana (superfície de referência). Abrir o botão giratório [5-1] e pressionar a ferramenta elétrica para baixo, até a fresa assentar na base.
- Fixar a ferramenta elétrica nesta posição, fechando o botão giratório [5-1].
▶ Pressionar o batente de profundidade [5-3] contra um dos três batentes fixos do batente progressivo rotativo [5-4].
▶ Empurrar o indicador [5-5] para baixo, de modo a que indique 0 mm na escala [5-7].
Se a posição zero não corresponder, pode corrigir-se com o parafuso [5-6] no indicador.
Utilizando-se uma chave de parafusos, pode ajustar-se individualmente a altura de dois dos três batentes fixos [7] (A e B).
① O batente fixo C possui um escalonamento para fresagem prévia - consultar o capítulo 7.5.
Determinar a profundidade de fresagem
- Puxar o batente de profundidade [6-6] para cima, até que o indicador [6-2] indique a profundidade de fresagem pretendida.
- Fixar o batente de profundidade com o punho de aperto [6-3] nesta posição.
▶ Abrir o botão giratório [6-1] .
Agora, a ferramenta elétrica está na posição inicial.
- Em caso de necessidade, reajustar a profundidade de fresagem, rodando a roda de ajuste [6-8].
i Rodar a roda de ajuste um traço altera a profundidade de fresagem em 0,1 mm. Uma rotação completa resulta em 1 mm. O anel de escala [6-7] pode ser rodado separadamente para ser colocado em "Zero". As três marcações [6-4] indicam, na ares-ta [6-5], a área de ajuste máxima da roda de ajuste (20 mm) e a posição central.
7.5 Fresagem prévia / de acabamento
O batente fixo C possui dois níveis de batente com uma diferença de altura de 2 mm. Isto permite fresar à profundidade de fresagem ajustada com o batente C em dois passos:
Fresagem prévia
- Baixar a ferramenta elétrica até ao nível de batente [7-1].
Fresagem final
- Baixar a ferramenta elétrica até ao nível de batente [7-2].
Os trabalhos de fresagem podem ser realizados rapidamente com uma grande profundidade de fresagem e, ainda assim, com uma boa qualidade da superfície. A profundidade de fresagem definitiva é determinada com o ajuste do nível de batente [7-2].
7.6 Ajuste de precisão para acabamento de arestas
A ferramenta elétrica possui um ajuste de precisão especial para a aplicação de ferramentas de fresar com rolamento-guia. Desta forma, é possível, p. ex., ajustar rápida e simplesmente uma passagem exata no arredondamento de arestas sem escalonamento, consultar a imagem [8].
Ajustar a profundidade de fresagem exata
▶ Primeiro, ajustar uma profundidade de fresagem aproximada.
▶ Realizar uma fresagem de teste.
▶ Abrir o punho de aperto [9-2].
▶ Pressionar o batente de profundidade [9-3] contra o batente fixo C [9-5].
- Fixar o batente de profundidade com o ex-cêntrico [9-4] no batente progressivo (rodar no sentido dos ponteiros do relógio).
▶ Fechar o punho de aperto [9-2].
▶ Abrir o botão giratório [9-1] .
Rodando a roda de ajuste [9-6], ajustar a profundidade de fresagem exata.
o ajuste da profundidade de fresagem nos dois sentidos é possível graças ao acoplamento do batente de profundidade com o batente progressivo.
▶ Fechar o botão giratório [9-1].
- Abrir o excêntrico [9-4] (rodar no sentido contrário ao dos ponteiros do relógio).
▶ Eventualmente, realizar outras fresagens de teste e ajustes.
7.7 Aspiração
ADVERTÊNCIA
Perigo para a saúde devido a pós
▶ Nunca trabalhar sem aspiração.
- Trabalhar apenas com a cobertura de proteção de aparas [10-2] funcional.
- Usar uma máscara de proteção respiratória no caso de trabalhos em que seja produzido pó.
▶ Observar as disposições nacionais.
No bocal de aspiração [10-4], pode ser acoplado um aspirador Festool com um diâmetro do tubo flexível de aspiração de 36 mm ou 27 mm (recomenda-se 36 mm, devido ao menor risco de entupimento).
Encaixar o bocal de aspiração [10-4] tal como na imagem [10]. O bocal de aspiração pode ser rodado na zona [10-3].
CUIDADO! Se não for utilizado nenhum tubo flexível de aspiração antiestático, pode ocorrer um carregamento estático. O utilizador pode ser alvo de um choque elétrico e a eletrónica da ferramenta elétrica pode ser danificada.
Cobertura de proteção de aparas
A cobertura de proteção de aparas [10-2] pode ser engatada numa posição superior, p. ex. para a substituição da fresa.
- Empurrar a cobertura de proteção de aparas para cima, até engatar, ou pressionar a ferramenta elétrica para baixo, até ao batente.
Para melhorar a eficácia da aspiração, baixar a cobertura de proteção de aparas durante os trabalhos.
- Pressionar a alavanca [10-1] no sentido do punho.
Com o captador de aparas KSF-OF [11-1] (em parte, acessórios), é possível aumentar a eficácia da aspiração ao fresar arestas. O diâmetro máximo possível da fresa é de 78 mm.
A montagem realiza-se de forma análoga à colocação do anel copiador, consultar o capítulo 8.3.
A cobertura pode ser cortada com um serrote ao longo das ranhuras [11-2] e, assim, ser reduzida. O captador de aparas pode, então, ser utilizado com raios interiores até um raio mínimo de 52 mm.
8 Trabalhar com a ferramenta elétrica
Durante o trabalho tenha em atenção todas as indicações de segurança iniciais como as seguintes regras:
- Conduzir a ferramenta elétrica contra a peça a trabalhar apenas quando estiver ligada.
- Antes dos trabalhos, assegurar que o punho de aperto [1-6] está fechado e o excêntrico [1-7] está aberto.
- Fixe a peça a trabalhar sempre, de modo a que não se possa mover, ao ser trabalhada.
- Durante o trabalho, segurar a ferramenta elétrica sempre com as duas mãos pelos punhos [2-4]. Trata-se dum pré-requisito para trabalhos precisos e é essencial para cortes em incisão.
- Fresar apenas em sentido contrário (sentido de avanço da ferramenta elétrica no sentido de corte da ferramenta, figura [15]).
8.1 Fresar
▶ Ajustar a profundidade de fresagem pretendida, consultar o capítulo 7.4.
▶ Ligar a ferramenta elétrica.
▶ Abrir o botão giratório [1-3] .
- Pressionar a ferramenta elétrica para baixo, até ao batente.
- Fixar a ferramenta elétrica nesta posição, fechando o botão giratório [1-3].
- Imergir lenta e uniformemente na peça a trabalhar.
▶ Realizar o trabalho de fresagem.
▶ Abrir o botão giratório [1-3].
▶ Mover a ferramenta elétrica lentamente para cima, até ao batente (retirar).
▶ Desligar a ferramenta elétrica.
8.2 Fresar com batente lateral
O batente lateral (em parte, acessórios) é utilizado para trabalhos de fresagem em paralelo à aresta da peça a trabalhar.
- Fixar ambas as barras guia [12-4] com os dois botões giratórios [12-2] no batente lateral.
▶ Inserir as barras guia até à medida preten-dida nas ranhuras da mesa de fresar e fixar com o botão giratório [12-1].
Ajuste de precisão
- Abrir o botão giratório [12-7] para realizar um ajuste de precisão com a roda de ajuste [12-5].
Português
Para tal, o anel de escala [12-6] possui uma escala de 0,1 mm. Se se segurar a roda de ajuste, o anel de escala pode ser rodado separadamente para ser colocado em "Zero". A escala [12-3] indica o ajuste em milímetros.
▶ Depois de realizado o ajuste de precisão, fechar o botão giratório [12-7].
▶ Ajustar os dois mordentes-guia [13-3] de modo a que a sua distância à fresa seja de aprox. 5 mm. Para tal, abrir os parafusos [13-2] e voltar a fechá-los depois de efetuado o ajuste.
- Apenas ao fresar na aresta: empurrar a cobertura de aspiração [13-1] a partir de trás, até engatar no batente lateral, e conectar um tubo flexível de aspiração com um diâmetro de 27 mm ou 36 mm no bocal de aspiração [13-4]. Em alternativa, deixar o tubo flexível de aspiração no bocal de aspiração da ferramenta elétrica.
8.3 Fresagem de cópia
Para a realização de trabalhos de fresagem com moldes, utiliza-se a fresadora com o anel copiador aplicado (acessórios).
Os anéis copiadores podem ser utilizados com a base roldana existente de série. Para melhorar o suporte, está disponível uma base roldana especial como acessório.
Aplicar anel copiador
CUIDADO
Perigo de acidente
Uma ferramenta de fresar demasiado grande danifica o anel copiador e pode dar origem a acidentes.
▶ Prestar atenção a que a ferramenta de fresar engatada passa na abertura do anel copiador.
- Colocar a ferramenta elétrica de lado, sobre uma base estável.
▶ Abrir a alavanca [14-4] .
▶ Retirar a base roldana [14-1].
▶ Soltar novamente a alavanca [14-4] . - Posicionar corretamente o anel copiador [14-3] na mesa de fresar.
- Aplicar a base roldana com as patilhas [14-2] na mesa de fresar.
- Pressionar a base roldana na mesa de fresar, até engatar.
A saliência Y (imagem [15]) da peça a trabalhar para o molde calcula-se da seguinte forma:
Y = (ø do anel copiador - ø da fresa)/2
8.4 Acabamento de arestas
Para o acabamento de arestas, aplicam-se ferramentas de fresar com rolamentos-guia na ferramenta elétrica. Aqui, a ferramenta elétrica é conduzida de modo a que o rolamento-guia deslize na peça a trabalhar.
No acabamento de arestas, utilizar sempre o captador de aparas KSF-OF, para melhorar a aspiração.
8.5 Fresar com sistema trilho-guia FS
O sistema trilho-guia (em parte, acessórios) facilita a fresagem de ranhuras retas.
- Fixar o trilho-guia à peça a trabalhar com sargentos [16-4].
Aplicar a base roldana [16-3] apenas para o batente-guia na mesa de fresar da fresadora (consultar o capítulo 8.6). Esta base roldana possui um escalonamento que compensa a altura do trilho-guia. - Fixar ambas as barras guia [16-6] com os botões giratórios [16-5] e [16-9] no batente-guia.
▶ Abrir o botão giratório [16-1] .
▶ Inserir as barras guia [16-6] nas ranhuras da mesa de fresar. - Colocar a fresadora com o batente-guia no trilho-guia.
- Em caso de necessidade, utilizar uma chave de parafusos em ambos os mordentes-guia [16-2] para ajustar a folga do batente-guia no trilho-guia.
- Deslocar a fresadora ao longo das barras guia, até alcançar a distância da ferramenta de fresar ao trilho-guia. Assegurar que existe uma distância de segurança X - imagem [16] de 5 mm entre a aresta dianteira do trilho-guia e a fresa ou a ranhura.
▶ Fechar o botão giratório [16-1].
▶ Abrir o botão giratório [16-10] .
▶ Ajustar a distância X exata, rodando a roda de ajuste [16-7]. Fixar a roda de ajuste [16-7] para rodar separadamente a escala [16-8] até "Zero".
▶ Fechar o botão giratório [16-10].
8.6 Substituir a base roldana
A Festool oferece bases roldana especiais (acessórios) para diversas aplicações.
- Colocar a ferramenta elétrica de lado, sobre uma base estável.
▶ Abrir a alavanca [14-4] .
▶ Retirar a base roldana [14-1].
▶ Soltar novamente a alavanca [14-4].
▶ Aplicar a base roldana com as patilhas [14-2] na mesa de fresar.
- Pressionar a base roldana na mesa de fresar, até engatar.
i Na primeira utilização da base roldana: retirar a película protetora!
9 Manutenção e conservação
ADVERTÊNCIA
Perigo de ferimentos, choque elétrico
- Antes de efetuar quaisquer trabalhos de manutenção e conservação, retirar sempre a ficha da tomada de corrente!
- Todos os trabalhos de manutenção e reparação que requeiram a abertura da caixa só podem ser realizados por uma oficina de Serviço Após-Venda autorizada.
Serviço Após-Venda e Reparação somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt/serviço
Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.pt/serviço
A ferramenta está equipada com carvões especiais que se desactivam automaticamente. Se estes estiverem gastos, efectua-se um corte automático da corrente e a ferramenta imobiliza-se.
Observar as seguintes indicações:
Se for necessário substituir o cabo de ligação à rede da ferramenta elétrica, a substituição deve ser feita pelo fabricante ou por uma oficina de Serviço Após-Venda autorizada, por questões de segurança.
- Dispositivos de proteção e peças que este-jam danificados têm de ser reparados ou substituídos de forma competente por uma oficina especializada credenciada, contanto que não seja dada nenhuma outra indicação no manual de instruções.
Para assegurar a circulação do ar, manter as aberturas do ar de refrigeração na carcaça sempre desobstruídas e limpas.
10 Acessórios
Utilize apenas ferramentas de trabalho e acessórios originais Festool. A utilização de ferramentas de trabalho de qualidade inferior e acessórios de outras marcas pode aumentar o perigo de ferimentos e provocar desequilíbrios consideráveis que pioram a qualidade dos resultados de trabalho e aumentam o desgaste da ferramenta elétrica.
Os números de encomenda para acessórios e ferramentas encontram-se no seu catálogo Festool ou na Internet em www.festool.pt.
11 Ambiente
Não deite a ferramenta no lixo doméstico! Encaminhar as ferramentas, acessórios e embalagens para reaproveitamento ecológico. Respeitar as normas nacionais em vigor.
Apenas países da UE: de acordo com a Diretiva Europeia sobre resíduos de equipamentos elétricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.
Informações sobre REACH: www.festool.com/reach
