Тип изделия	Фрезер (погружной)
Марка	Festool
Модель	OF 2200 EBPlus
Потребляемая мощность	2200 Вт
Частота вращения	10 000 – 22 000 об/мин (плавная регулировка)
Максимальная скорость холостого хода	23 000 об/мин
Глубина фрезерования (быстрая настройка)	80 мм
Микрометрическая регулировка глубины	20 мм (0,1 мм на деление)
Максимальный диаметр фрезы	89 мм
Резьба шпинделя	M22 x 1,0
Вес (согласно EP-TA 01:2014)	8,3 кг
Электропитание	230 В, 50/60 Гц (в зависимости от модели)
Класс защиты	II
Уровень звукового давления (LpA)	93 дБ(А) (погрешность K=3 дБ)
Уровень звуковой мощности (LwA)	104 дБ(А)
Значение вибрации (ah)	< 2,5 м/с² (K=1,5 м/с²)
Электронный тормоз	Да (остановка за ~2 с)
Защита от повторного пуска	Да
Термопредохранитель	Да (снижение мощности при перегреве)
Патрубок для пылеудаления	Диаметр 27 мм или 36 мм
Обрабатываемые материалы	Древесина, пластик, алюминий, гипсокартон
Текущее обслуживание	Очистка вентиляционных отверстий; замена щеток

Часто задаваемые вопросы - OF 2200 EBPlus FESTOOL

Как настроить глубину фрезерования на OF 2200 EBPlus?

Регулировка осуществляется в два этапа: сначала установите нулевую точку, поставив фрезер на ровную поверхность и опустив фрезу до контакта. Затем поднимите упор глубины до нужного значения и затяните фиксатор. Микрометрическая регулировка возможна с помощью колесика (1 деление = 0,1 мм).

Какие фрезы можно использовать с этим фрезером?

Используйте исключительно фрезы Festool или соответствующие стандарту EN 847-1. Диаметр хвостовика должен соответствовать установленной цанге (6,0 / 6,35 / 8,0 / 9,53 / 10,0 / 12,0 / 12,7 мм). Никогда не используйте треснувшие, деформированные фрезы или фрезы, максимальная скорость которых ниже установленной.

Как заменить фрезу?

Отключите прибор. Поднимите защитную крышку, нажмите на фиксатор шпинделя (правой стороной для ослабления), затем отвинтите гайку-соединение ключом на 24 мм. Замените фрезу, вставьте ее до упора и затяните гайку, нажимая фиксатор шпинделя с левой стороны. Надевайте защитные перчатки.

Как чистить и обслуживать прибор?

Перед любым обслуживанием отключайте штепсель. Регулярно очищайте вентиляционные отверстия для обеспечения циркуляции воздуха. Щетки имеют автоматическую остановку; если прибор остановился, доверьте замену авторизованному сервисному центру Festool. Используйте только оригинальные запасные части Festool.

Что делать, если двигатель перегревается?

Термопредохранитель снижает питание и скорость для охлаждения вентиляцией. Прибор продолжает работать с пониженной мощностью. После охлаждения он автоматически перезапускается. Если проблема сохраняется, проверьте, не засорены ли вентиляционные отверстия.

Как использовать боковой упор для параллельного фрезерования?

Зафиксируйте две направляющие штанги на боковом упоре с помощью поворотных ручек. Вставьте штанги в пазы фрезерного стола до нужного размера, затем затяните. Для микрометрической регулировки ослабьте соответствующую поворотную ручку и поверните колесико (цена деления 0,1 мм). Отрегулируйте направляющие щеки примерно на 5 мм за фрезой.

Как подключить пылеудаление?

Подключите пылесосный шланг Festool диаметром 27 мм или 36 мм к патрубку на приборе. Предпочтительно используйте антистатический шланг во избежание статического электричества. Для фрезерования кромок установите устройство удаления стружки KSF-OF.

Можно ли фрезеровать алюминий этим фрезером?

Да, при соблюдении мер безопасности: установите УЗО, используйте пылесос с антистатическим шлангом, регулярно удаляйте отложения пыли в корпусе двигателя и надевайте защитные очки. Рекомендуемая скорость - низкая (положения 1-3).

Как регулировать частоту вращения?

Поверните колесико [1-11] для плавной регулировки от 10 000 до 22 000 об/мин. Адаптируйте скорость в зависимости от материала и диаметра фрезы. Например, для твердой древесины фрезой 10-30 мм используйте положения 6-4. Обратитесь к таблице в инструкции для оптимальных настроек.

Как заменить щетки на OF 2200 EBPlus?

Щетки имеют автоматическую остановку: при износе прибор останавливается. Замену должен производить авторизованный сервисный центр Festool. Не пытайтесь заменить их самостоятельно, так как это требует вскрытия корпуса и специальных деталей.

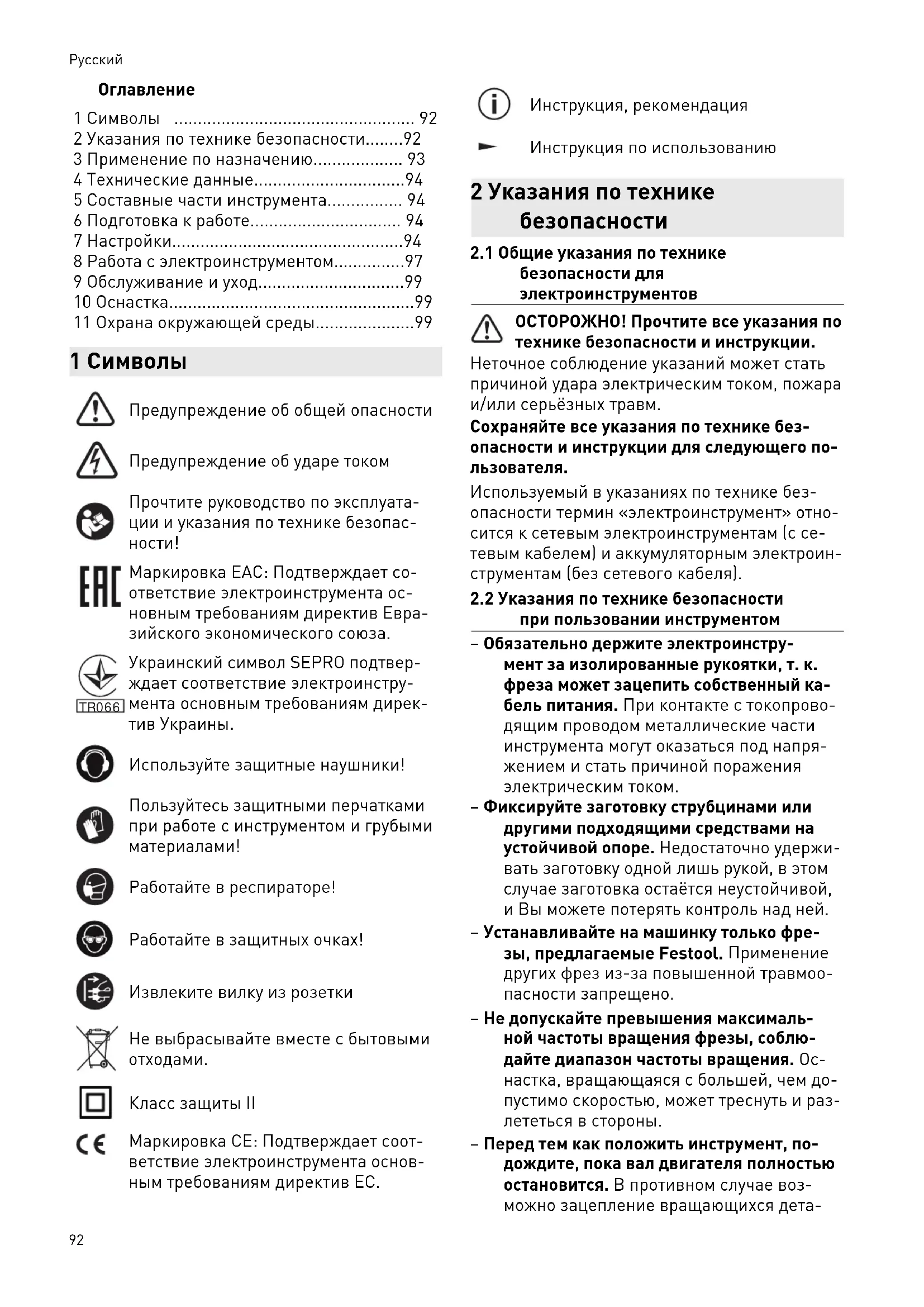

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OF 2200 EBPlus FESTOOL

ru Декларация о соответствии ЕС. Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих Директив ЕС, стандартов и нормативных документов:

1 Символы 92
2 Указания по технике безопасности......92
3 Применение по назначению.... 93
4 Технические данные....94
5 Составные части инструмента.... 94
6 Подготовка к работе.... 94
7 Настройки....94
8 Работа с электроинструментом....97
9 Обслуживание и уход....99
10 Оснастка....99
11 Охрана окружающей среды....99

1 Символы

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуатации и указания по технике безопасности!

Маркировка ЕАС: Подтверждает соответствие электроинструмента основным требованиям директив Евразийского экономического союза.

Украинский символ SEPRO подтверждает соответствие электроинструмента основным требованиям директив Украины.

Используйте защитные наушники!

Пользуйтесь защитными перчатками при работе с инструментом и грубыми материалами!

Работайте в респираторе!

Работайте в защитных очках!

Извлеките вилку из розетки

Не выбрасывайте вместе с бытовыми отходами.

Класс защиты II

Маркировка СЕ: Подтверждает соответствие электроинструмента основным требованиям директив ЕС.

Инструкция, рекомендация

Инструкция по использованию

2 Указания по технике безопасности

2.1 Общие указания по технике безопасности для электроинструментов

ОСТОРОЖНО! Прочтите все указания по технике безопасности и инструкции.

Неточное соблюдение указаний может стать причиной удара электрическим током, пожара и/или серьёзных травм.

Сохраняйте все указания по технике безопасности и инструкции для следующего пользователя.

Используемый в указаниях по технике безопасности термин «электроинструмент» относится к сетевым электроинструментам (с сетевым кабелем) и аккумуляторным электроинструментам (без сетевого кабеля).

2.2 Указания по технике безопасности при пользовании инструментом

– Обязательно держите электроинструмент за изолированные рукоятки, т. к. фреза может зацепить собственный кабель питания. При контакте с токопроводящим проводом металлические части инструмента могут оказаться под напряжением и стать причиной поражения электрическим током.
– Фиксируйте заготовку струбцинами или другими подходящими средствами на устойчивой опоре. Недостаточно удерживать заготовку одной лишь рукой, в этом случае заготовка остаётся неустойчивой, и Вы можете потерять контроль над ней.
– Устанавливайте на машинку только фрезы, предлагаемые Festool. Применение других фрез из-за повышенной травмоопасности запрещено.
– Не допускайте превышения максимальной частоты вращения фрезы, соблюдайте диапазон частоты вращения. Оснастка, вращающаяся с большей, чем допустимо скоростью, может треснуть и разлететься в стороны.
– Перед тем как положить инструмент, подождите, пока вал двигателя полностью остановится. В противном случае возможно зацепление вращающихся дета-

лей, что приведёт к потере контроля над инструментом.

– При обработке материалов, накапливающих электростатический заряд, необходимо использовать систему снятия заряда, в которую входят антистатический всасывающий шланг (AS) и пылеудаляющий аппарат.
– Диаметр хвостовика рабочего инструмента должен соответствовать зажимной цанге.
– Используйте только тот инструмент, который соответствует требованиям EN 847-1. Все фрезы Festool удовлетворяют этим требованиям.
– Проверьте прочность крепления фрезы и точность её хода.
– Зажимная цанга и накидная гайка не должны иметь повреждений.
– Никогда не используйте деформированные фрезы и фрезы со сколами.

Используйте подходящие средства индивидуальной защиты: защитные наушники, защитные очки, респиратор в случае образования пыли во время работы; защитные перчатки при обработке шероховатых материалов и при смене пильного полотна.

2.3 Обработка алюминия

При работе с алюминием по соображениям безопасности необходимо соблюдать следующие меры:

– Подключайте устройство защитного отключения (УЗО).
– Подключайте электроинструмент к подходящему пылеудаляющему аппарату с антистатическим шлангом.
– Регулярно очищайте электроинструмент от отложений пыли в корпусе двигателя.

– Растайте в защитных очках!

2.4 Уровни шума

Значения, определённые по EN 62841, как правило составляют:

Уровень звукового давления

$$ L _ {P A} = 9 3 \text { дБ(A) } $$

Уровень мощности звуко- вых колебаний

$$ L _ {W A} = 1 0 4 \text { ДБ(A) } $$

Погрешность K = 3 дБ

ВНИМАНИЕ

Шум, возникающий при работе Повреждение органов слуха

▶ Работайте в защитных наушниках.

Значение вибрации a_h по трём осям (векторная сумма) и коэффициент погрешности K, определённые по EN 62841:

$$ a _ {h} < 2, 5 \mathrm{m} / \mathrm{c} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{c} ^ {2} $$

Указанные значения уровня шума/вибрации

– служат для сравнения инструментов;
– можно также использовать для предварительной оценки шумовой и вибрационной нагрузки во время работы;
– отражают основные области применения электроинструмента.

ВНИМАНИЕ

Фактические уровни шума и вибрации могут отклоняться от приведённых здесь значений. Это зависит от условий использования инструмента и от обрабатываемого материала.

• Необходимо оценить шумовое воздействие в реальных условиях эксплуатации с учётом всех этапов производственного цикла.
• Исходя из оценки шумового воздействия в реальных условиях эксплуатации, необходимо предпринимать соответствующие меры по охране труда работников.

3 Применение по назначению

Вертикальный фрезер предназначен для обработки заготовок из древесины, пластмассы и материалов, подобных древесине.

Некоторые модели фрезеров фирмы Festool могут использоваться, согласно технической документации, также для обработки алюминия и гипсокартона.

К работе с данным электроинструментом допускаются только квалифицированные специалисты или лица, прошедшие инструктаж.

Ответственность за использование не по назначению несёт пользователь.

Инструмент сконструирован для профессионального применения.

4 Технические данные

Вертикальный фрезер OF 2200 EB

Потребляемая мощность 2200 Вт *
Число оборотов 10 000—	22 000 об/мин
Число оборотов хол. хода, макс.	23 000 об/мин
Грубая регулировка глубины фрезерования	80 мм
Точная регулировка глубины фрезерования	20 мм
Присоединительная резьба приводного вала	M22x1,0
Диаметр фрезы макс. 89 мм
Масса согласно процедуре EPTA 01:2014:	8,3 кг

* OF 2200 EB GB 110 V номинальный ток 16 А. Дата производства - см. этикетку инструмент

5 Составные части инструмента

[1-1] Колесо точной регулировки
[1-2] Шкала точной регулировки
[1-3] Винт-барашек регулятора высоты
[1-4] Шкала ограничителя глубины
[1-5] Ограничитель глубины с указателем
[1-6] Зажимной рычаг ограничителя глубины
[1-7] Эксцентрик для соединения ограни- чителя глубины и револьверного упора
[1-8] Револьверный упор
[1-9] Рычаг для смены подошвы
[1-10] Стопор шпинделя
[1-11] Колесо регулировки частоты враще- ния
[2-1] Кнопка фиксатора выключателя
[2-2] Кнопка включения/выключения
[2-3] Рычаг блокировки защитного кожуха
[2-4] Дополнительная рукоятка
[2-5] Патрубок пылеудаления

Иллюстрации находятся в начале и в конце руководства по эксплуатации.

Некоторые изображённые или описываемые элементы оснастки не входят в комплект поставки.

6 Подготовка к работе

ПРЕДУПРЕЖДЕНИЕ

Недопустимое напряжение или частота! Опасность несчастного случая

• Сетевое напряжение и частота источника тока должны соответствовать данным, указанным на заводской табличке.
  ▶ В Северной Америке можно использовать только электроинструменты Festool с характеристикой по напряжению 120 В / 60 Гц.

6.1 Включение/выключение

Выключатель [2-2] предназначен для включения/выключения (нажать = ВКЛ, отпустить = ВЫКЛ) машинки.

Для длительного режима работы выключатель можно заблокировать с помощью фиксирующей кнопки [2-1]. При повторном нажатии выключателя происходит его разблокировка.

7 Настройки

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования, поражение электрическим током

▶ Перед началом любых работ на машинке всегда вынимайте вилку из розетки!

7.1 Электроника

Регулятор скорости вращения вала двигателя

Число оборотов плавно настраивается с помощью регулировочного колеса [1-11] в заданном диапазоне (см. Технические данные). Таким образом можно адаптировать скорость распиловки к обрабатываемому материалу.

Материал Диаметр фрезы		[мм] Рекомен-дуемый режущий материал
	10 - 30	30 - 50
Шаг регулировочного колеса
Твёрдые породы древесины	6 - 4 5 - 3 3 - 1 HW (HSS)
Мягкие по-роды дре-весины	6 - 5 6 - 4 5 - 3 HSS (HW)
ДСП, ла-миниро-ванные	6 - 5 6 - 4 4 - 2 HW
Пластмасса	6 - 4 6 - 3 3 - 1 HW
Алюминий 3 - 1 3 - 1 2-1 HSS (HW)
Гипсокар-тон	2 - 1 1 1 HW

Защита от перегрева

При повышенной температуре двигателя уменьшаются подача тока и частота вращения. Инструмент продолжает работать с пониженной мощностью для быстрого воздушного охлаждения двигателя. После охлаждения мощность электроинструмента снова автоматически повышается.

Защита от повторного пуска

Встроенная защита от повторного пуска предотвращает повторный автоматический пуск электроинструмента после прерывания подачи тока при нажатом выключателе. В этом случае электроинструмент необходимо сначала выключить, а затем снова включить.

Встроенная защита от повторного пуска предотвращает включение/выключение электроинструмента через внешний модуль включения.

Тормоз

OF 2200 EB оснащён электронным тормозом. После выключения фрезера тормоз останавливает шпиндель с рабочим инструментом за 2 секунды.

7.2 Смена рабочего инструмента

ВНИМАНИЕ

Опасность травмирования сильно нагревающимся и острым рабочим инструментом

▶ Не используйте затупившиеся и неисправные рабочие инструменты.
▶ При работе с инструментом пользуйтесь защитными перчатками.

Для смены рабочего инструмента положите электроинструмент на бок.

Нажимайте стопор [3-1] шпинделя только при выключенном электроинструменте.

Установка рабочего инструмента

▶ Вставьте фрезу ([3-4] и [3A-1]) в открытую зажимную цангу [3A-2] максимально глубоко, как минимум до метки на хвостовике фрезы.

① Если зажимную цангу [3A-2] не видно из-за накидной гайки [3A-3], фрезу следует вставить в цангу так, чтобы метка ✕ не выступала над накидной гайкой.

- Нажмите выключатель стопора [3-1] шпинделя с левой стороны [В]. - Затяните накидную гайку [3-3] с помощью гаечного ключа SW 24.

i Стопор блокирует шпиндель двигателя только в одном направлении вращения. Поэтому при отворачивании и заворачивании накидной гайки не надо отрывать гаечный ключ, так как его можно поворачивать в обоих направлениях как храповик.

Снятие рабочего инструмента

• Сдвиньте защитный кожух [3-2] вверх до фиксации.
  ▶ Нажмите выключатель стопора [3-1] шпинделя с правой стороны [A].
  ▶ Отверните накидную гайку [3-3] гаечным ключом SW 24 до ощутимого сопротивления. Продолжайте поворачивать гаечный ключ, преодолевая сопротивление.
  ▶ Выньте фрезу.

7.3 Смена зажимной цанги

Предлагаются зажимные цанги для инструментов с хвостовиками следующих диаметров: 6,0 мм; 6,35 мм; 8,0 мм; 9,53 мм; 10,0 мм; 12,0 мм; 12,7 мм.

▶ Сдвиньте защитный кожух [4-2] вверх до фиксации.

Русский

▶ Нажмите выключатель стопора [4-1] шпинделя с правой стороны [A].

▶ Полностью отверните накидную гайку [4-3] и снимите её вместе с зажимной цангой [4-4]. Никогда не отделяйте накидную гайку от зажимной цанги, так как они образуют единый блок.

▶ Вставляйте новую цангу в шпиндель только с предварительно насаженной и зафиксированной накидной гайкой.

▶ Слегка наверните накидную гайку. Не за- тягивайте, когда фреза не вставлена!

7.4 Регулировка глубины фрезерования

Регулировка глубины фрезерования осуществляется в два этапа:

Установка на нулевую отметку

• Разблокируйте зажимной рычаг [5-2], чтобы ограничитель глубины [5-3] свободно двигался.
  ▶ Поставьте вертикальный фрезер на ровную опору (базовую поверхность). Ослабьте винт-барашек [5-1] и отожмите электроинструмент вниз до контакта фрезы с опорой.
• Зафиксируйте электроинструмент в этом положении, затянув винт-барашек [5-1].
  ▶ Прижмите ограничитель глубины [5-3] к одному из трёх жёстких упоров револьверного упора [5-4].
  ▶ Сдвиньте указатель [5-5] вниз на отметку 0 мм на шкале [5-7].

Если указатель не встаёт на нулевую отметку, его положение можно подкорректировать поворотом винта [5-6] на самом указателе.

С помощью отвёртки можно отдельно отрегулировать высоту двух из трёх упоров [7] (А и В).

① Упор С имеет уступ для предварительно-го фрезерования — см. раздел 7.5.

Установка глубины фрезерования

▶ Вытягивайте ограничитель глубины [6-6] вверх, пока указатель [6-2] не остановится на отметке нужной глубины фрезерования.
- Зафиксируйте ограничитель в этом положении с помощью зажимного рычага [6-3].
▶ Ослабьте винт-барашек [6-1].

Теперь электроинструмент находится в исходном положении.

▶ При необходимости подрегулируйте глубину фрезерования поворотом регулировочного колеса [6-8].

(i) При повороте на одну отметку глубина фрезерования меняется на 0,1 мм. Полный поворот регулировочного колеса даёт 1 мм.
Кольцо со шкалой [6-7] поворачивается отдельно для установки на нулевую отметку.
Три метки [6-4] показывают на кромке [6-5] границы максимального диапазона регулировки регулировочного колеса (20 мм) и среднюю точку.

7.5 Предварительное/точное фрезерование

Жёсткий упор С имеет два уровня с разностью высот 2 мм. Это позволяет при установке глубины фрезерования на упор С производить работы в два прохода:

Предварительное фрезерование

▶ Опустите электроинструмент на уровень [7-1].

Чистовое фрезерование

▶ Опустите электроинструмент на уровень [7-2].

① На этом уровне можно выполнить фрезерование на большую глубину с хорошим качеством поверхности. Окончательная глубина фрезерования выставляется на уровне [7-2].

7.6 Приспособление для точной регулировки при обработке кромок

Для применения фрезы с опорным подшипником электроинструмент оснащён приспособлением для точной регулировки. Она позволяет, например, выполнять быстрый и точный переход к закруглению кромок без уступа, см. рис. [8].

Точная регулировка глубины фрезерования

▶ Сначала выставите приблизительную глубину фрезерования.
▶ Выполните пробное фрезерование.
▶ Откройте зажимной рычаг [9-2].
▶ Нажмите ограничитель глубины [9-3] в сторону жёсткого упора С [9-5].
- Зажмите упор эксцентриком [9-4] на револьверном упоре (поворотом по часовой стрелке).
▶ Закройте зажимной рычаг [9-2] .
▶ Ослабьте винт-барашек [9-1].

▶ Настройте точную глубину фрезерования, поворачивая регулировочное коле-со [9-6].

① Регулировка глубины фрезерования в обоих направлениях возможна благодаря соединению ограничителя с револьверным упором.

▶ Затяните винт-барашек [9-1].
▶ Откройте эксцентрик [9-4] (поворотом против часовой стрелки).
▶ При необходимости подрегулируйте глубину и выполните дополнительное пробное фрезерование.

7.7 Пылеудаление

ПРЕДУПРЕЖДЕНИЕ

Опасность для здоровья при контакте с пы- лью

• Запрещается работать без системы пылеудаления.
  ▶ Проводите работы только при наличии годного к эксплуатации защитного кожуха [10-2].
  ▶ При работах с образованием пыли наде- вайте респиратор.
  ▶ Соблюдайте национальные предписания.

К патрубку [10-4] можно подсоединить пылеудаляющий аппарат Festool с всасывающим шлангом диаметром 36 или 27 мм (предпочтительнее шланги 36 мм, т. к. они меньше засоряются).

Насадите патрубок пылеудаления [10-4], как показано на рис. [10]. Патрубок пылеудаления поворачивается в пределах [10-3].

ВНИМАНИЕ! При использовании не антиста- тического шланга возможно накопление ста- тического заряда, в результате чего пользователь может получить удар электрическим током, а электронные компоненты электроин- струмента — повреждения.

Защитный кожух

Защитный кожух [10-2] можно зафиксировать в верхнем положении, например, при смене фрезы.

▶ Для этого сдвиньте кожух вверх до фиксации или надавите на электроинструмент до упора вниз.

Для повышения интенсивности пылеудале- ния во время работы опустите защитный ко- жух вниз.

▶ Нажмите на рычаг [10-1] в направлении рукоятки.

Пылеулавливатель KSF-0F

Пылеулавливатель KSF-OF [11-1] (в комплекте или опция) повышает эффективность пылеудаления при фрезеровании кромок. Максимально возможный диаметр фрезы составляет 78 мм.

Монтаж выполняется аналогично установке копировального кольца, см. раздел 8.3.

Чтобы уменьшить кожух, можно при помощи ножовки обрезать его вдоль пазов [11-2]. Пылеулавливатель можно использовать при обработке внутренних радиусов не менее 52 мм.

8 Работа с

электроинструментом

При выполнении работ соблюдайте все вышеупомянутые указания по технике

безопасности, а также следующие правила:

• Подводите электроинструмент к заготовке только во включённом состоянии.
  – Перед началом работы убедитесь в том, что зажимной рычаг [1-6] закрыт, а эксцентрик [1-7] открыт.
  – Всегда закрепляйте заготовку так, чтобы она не сдвигалась при обработке.
  – Всегда надёжно держите электроинструмент обеими руками за рукоятки [2-4]. Это обязательное условие для точной работы и операции врезания.
• Выполняйте только встречное фрезерование (направление подачи машины в направлении резания инструмента, рис. [15]).

8.1 Фрезерование

▶ Настройте нужную глубину фрезерования, см. раздел 7.4.
▶ Включите электроинструмент.
▶ Ослабьте винт-барашек [1-3].
▶ Прижмите электроинструмент вниз до упора.
▶ Зафиксируйте электроинструмент в этом положении, затянув винт-барашек [1-3].
▶ Плавно погрузите диск в заготовку.
▶ Выполните фрезерование.
▶ Ослабьте винт-барашек [1-3].
▶ Медленно поднимите электроинструмент вверх до упора.
▶ Выключите электроинструмент.

8.2 Фрезерование с боковым упором

Боковой упор (в комплекте или опция) применяется при фрезеровании параллельно кромке заготовки.

• Зафиксируйте обе направляющие штанги [12-4] двумя винтами-барашками [12-2] на боковом упоре.
• Заведите направляющие штанги на нужную глубину в пазы на опорной пластине и зафиксируйте двумя винтами-барашками [12-1].

Точная регулировка

▶ Ослабьте винт-барашек [12-7], чтобы выполнить точную регулировку с помощью регулировочного колеса [12-5].
Для этого на кольце [12-6] нанесена шкала с шагом 0,1 мм. Если регулировочное колесо прочно закреплено, то можно вращать только кольцо со шкалой, чтобы выставить его на нулевую отметку. Шкала [12-3] показывает перемещение в миллиметрах.

▶ По окончании точной регулировки закрутите винт-барашек [12-7].

▶ Установите оба направляющих упора [13-3] так, чтобы расстояние от них до фрезы составляло ок. 5 мм. Для этого выверните винты [13-2] и снова заверни-те после регулировки.

▶ Только при фрезеровании кромок: сдвиньте вытяжной кожух [13-1] сзади до его фиксации на боковом упоре и подсоедините к патрубку пылеудаления [13-4] всасывающий шланг диаметром 27 или 36 мм. В качестве альтернативы можно оставить всасывающий шланг на патрубке пылеудаления электроинструмента.

8.3 Фрезерование по копиру

Фрезерование по шаблону выполняется вертикальным фрезером со смонтированным копировальным кольцом (оснастка).

① Копировальные кольца можно использовать с серийной подошвой из комплекта поставки. В продаже также имеется специальная подошва в качестве оснастки.

Установка копировального кольца

ВНИМАНИЕ

Опасность несчастного случая

Слишком большая фреза может повредить копировальное кольцо и привести к несчастному случаю.

▶ Следите за тем, чтобы используемая фре- за входила в отверстие копировального кольца.

- Положите электроинструмент боком на твёрдое основание.

▶ Отведите рычаг [14-4].

▶ Вложите копировальное кольцо [14-3] в опорную пластину в правильном положении.

▶ Вставьте подошву выступами [14-2] в опорную пластину.

▶ Нажимайте на подошву до её фиксации в опорной пластине.

Выступание Y (рис. [15]) заготовки за шаблон рассчитывается следующим образом:

Y = ( копировального кольца - фрезы)/2

8.4 Обработка кромок

Для обработки кромок в электроинструмент вставляется фреза с опорным подшипником. При этом направление движения электроинструмента таково, что опорный подшипник катится по заготовке.

Для более эффективного пылеудаления при обработке кромок всегда используйте пылеулавливатель KSF-OF.

8.5 Фрезерование с системой шин- направляющих FS

Система шин-направляющих (в комплекте или опция) облегчает фрезерование прямых пазов.

- Закрепите шину-направляющую винтовой струбциной [16-4] на заготовке.

▶ Вставьте подошву [16-3] направляющего упора в опорную пластину фрезера (см. раздел 8.6). На подошве имеется уступ, равный по высоте шине-направляющей.

▶ Зафиксируйте обе направляющие штанги [16-6] двумя винтами-барашками [16-5] [16-9] на боковом упоре.

▶ Ослабьте винт-барашек [16-1].

▶ Вставьте направляющие штанги [16-6] в пазы на опорной пластине.

▶ Установите фрезер с направляющим упором на шину-направляющую.
▶ При необходимости можно отрегулировать с помощью отвёртки на обоих направляющих упорах [16-2] зазор между направляющим упором и шиной-направляющей.
▶ Сдвиньте фрезер по направляющим штангам до нужного расстояния X между фрезой и шиной-направляющей. Следите за тем, чтобы в целях безопасности между передней кромкой шины-направляющей и фрезой/пазом оставалось расстояние X -рис. [16] 5 мм.
▶ Затяните винт-барашек [16-1].
▶ Ослабьте винт-барашек [16-10].
▶ Выставите точное расстояние X, поворачивая регулировочное колесо [16-7]. За-тяните регулировочное колесо [16-7], чтобы повернуть только шкалу [16-8] на нулевую отметку.
▶ Затяните винт-барашек [16-10] .

8.6 Смена подошвы

Фирма Festool предлагает специальные подошвы для различного применения (оснастка).

▶ Положите электроинструмент боком на твёрдое основание.
▶ Отведите рычаг [14-4].
▶ Снимите подошву [14-1].
▶ Снова отпустите рычаг [14-4].
▶ Вставьте подошву выступами [14-2] в опорную пластину.
▶ Нажимайте на подошву до её фиксации в опорной пластине.

① При первом использовании подошвы: Снимите защитную плёнку!

9 Обслуживание и уход

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования, поражение электрическим током

▶ Перед началом любых работ по ремонту и техническому обслуживанию устройства вынимайте вилку из розетки!
- Все работы по ремонту и техническому обслуживанию, которые требуют открывания корпуса устройства, должны выполняться только специалистами авторизованной мастерской Сервисной службы.

Сервисное обслуживание и ремонт должны выполняться только специалистами фирмы-изготовителя или в сервисной мастерской. Адрес ближайшей мастера: www.festool.ru/сервис

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.ru/сервис

Машинка оснащена самоотключающимися угольными щётками. При их полном изнашивании автоматически прекращается подача тока и машинка прекращает работу.

Соблюдайте следующие правила:

▶ Если необходимо заменить сетевой кабель электроинструмента, поручайте это работу только специалистам изготовителя или авторизованной мастерской для предотвращения угрозы безопасности обращения с инструментом.
Ремонт или замена повреждённых защитных приспособлений и деталей должны выполняться в авторизованной ремонтной мастерской, если другое не указано в руководстве по эксплуатации.
▶ Следите за тем, чтобы отверстия для охлаждения на корпусе не были перекрыты или забиты грязью.

10 Оснастка

Используйте только оригинальные рабочие инструменты и оснастку Festool. Использование рабочих инструментов и оснастки более низкого качества может привести к травмированию и значительному дисбалансу, который отрицательно сказывается на качестве работы и сокращает срок службы электроинструмента.

Номера принадлежностей и инструментов для заказа находятся в каталоге Festool или на веб-сайте www.festool.ru.

11 Охрана окружающей среды

Не выбрасывайте инструмент вместе с бытовыми отходами! Обеспечьте экологически безопасную утилизацию ин- струментов, оснастки и упаковки. Соблюдайте действующие национальные предписания.

Только для стран ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой

Русский

срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACH:

www.festool.com/reach

Obsah
