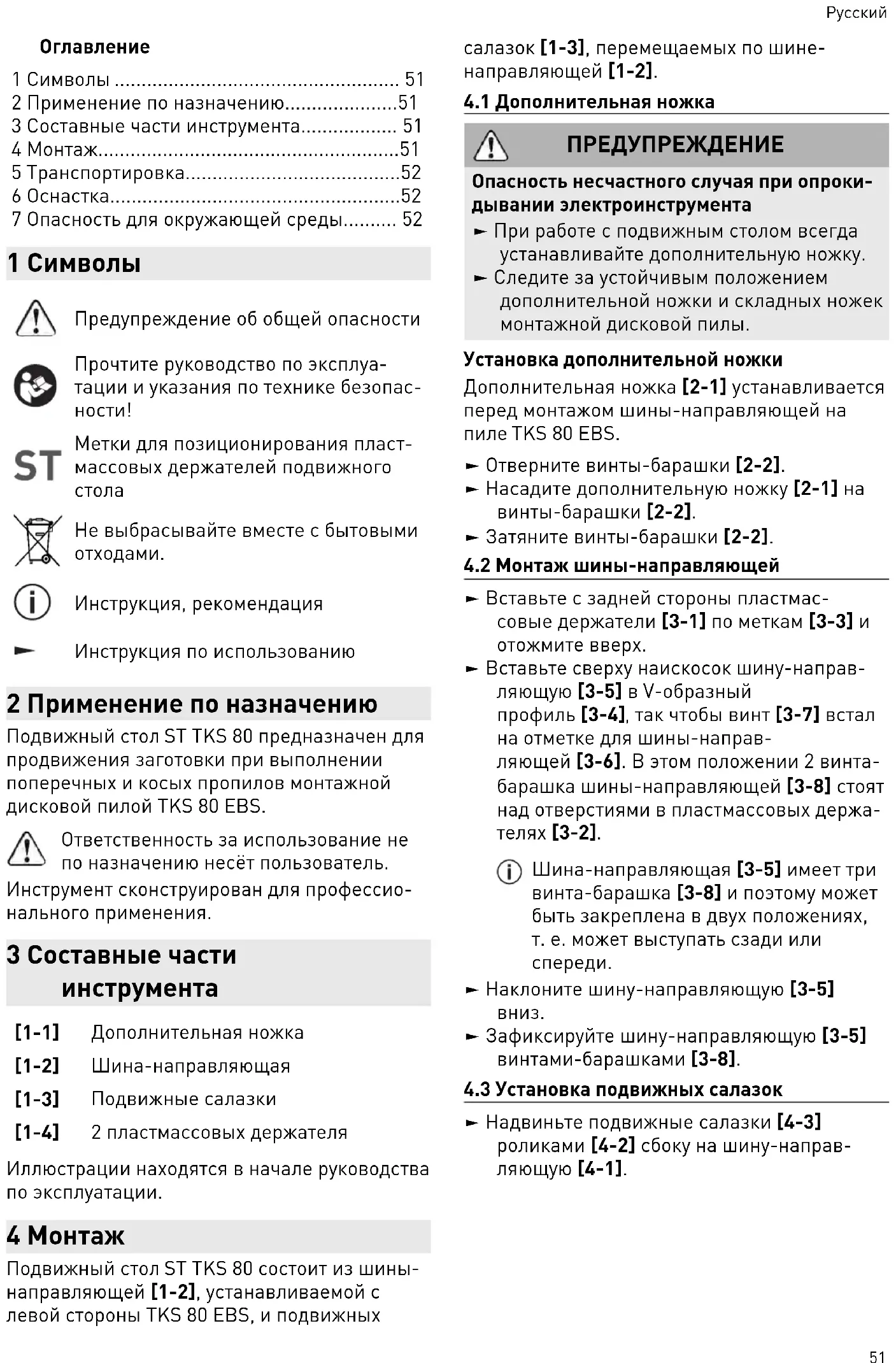

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ST TKS 80 FESTOOL

• 2 Применение по назначению p. 51
• 3 Составные части инструмента p. 51
• 4 Монтаж p. 51
• 5 Транспортировка p. 52
• 6 Оснастка p. 52
• 7 Опасность для окружающей среды 1 Символы Предупреждение об общей опасности Прочтите руководство по эксплуа тации и указания по технике безопас p. 52

Метки для позиционирования пласт массовых держателей подвижного

Не выбрасывайте вместе с бытовыми

Инструкция, рекомендация Инструкция по использованию 2 Применение по назначению Подвижный стол ST TKS 80 предназначен для продвижения заготовки при выполнении поперечных и косых пропилов монтажной дисковой пилой TKS 80 EBS. Ответственность за использование не по назначению несёт пользователь. Инструмент сконструирован для профессио нального применения. 3 Составные части инструмента [1-1] Дополнительная ножка [1-2] Шина-направляющая [1-3] Подвижные салазки [1-4] 2 пластмассовых держателя Иллюстрации находятся в начале руководства по эксплуатации. 4 Монтаж Подвижный стол ST TKS 80 состоит из шины- направляющей [1-2], устанавливаемой с левой стороны TKS 80 EBS, и подвижных

[1-3], перемещаемых по шине- направляющей [1-2].

4.1 Дополнительная ножка

ПРЕДУПРЕЖДЕНИЕ Опасность несчастного случая при опроки дывании электроинструмента ► При работе с подвижным столом всегда устанавливайте дополнительную ножку. ► Следите за устойчивым положением дополнительной ножки и складных ножек монтажной дисковой пилы. Установка дополнительной ножки Дополнительная ножка [2-1] устанавливается перед монтажом шины-направляющей на

TKS 80 EBS. ► Отверните винты-барашки [2-2]. ► Насадите дополнительную ножку [2-1] на винты-барашки [2-2]

► Затяните винты-барашки [2-2].

4.2 Монтаж шины-направляющей

► Вставьте с задней стороны пластмас совые держатели [3-1] по меткам [3-3] и отожмите вверх. ► Вставьте сверху наискосок шину-направ ляющую [3-5] в V-образный профиль [3-4] , так чтобы винт [3-7] встал на отметке для шины-направ ляющей [3-6]. В этом положении 2 винта- барашка шины-направляющей [3-8] стоят над отверстиями в пластмассовых держа телях [3-2]

Шина-направляющая [3-5] имеет три винта-барашка [3-8] и поэтому может быть закреплена в двух положениях, т. е. может выступать сзади или

► Наклоните шину-направляющую [3-5]

► Зафиксируйте шину-направляющую [3-5] винтами-барашками [3-8].

4.3 Установка подвижных салазок

► Надвиньте подвижные салазки [4-3] роликами [4-2] сбоку на шину-направ ляющую [4-1].

ПРЕДУПРЕЖДЕНИЕ Подвижный стол ST TKS 80 выезжает из шины-направляющей Опасность несчастного случая ► Затяните упоры [5-1] на обоих концах

4.5 Установка углового упора с

Закрепите угловой упор [6-1] на V-образном профиле подвижных салазок [6-2]

4.6 Регулятор высоты

► Отверните винт-барашек [7-1]. ► Отверните винт с внутренним шестигран ником [7-3] настолько, чтобы упорная планка углового упора [7-2] выступала на 1 мм за край плиты-основания [7-4]

► Затяните винт-барашек [7-1].

4.7 Регулировка угла

► Ослабьте винты с внутренним шестигран ником [8-2]. ► Поворачивайте винт [8-4] регулировки наклона опорной поверхности [8-3] подвижного стола [8-1], пока она не встанет в одну плоскость с плитой-осно ванием пилы TKS 80 EBS [8-5]. Проверка параллельности: прило жите линейку к поверхностям приле гания подвижных салазок [8-3] и плиты-основания [8-5]

► Затяните винт с внутренним шестигран ником [8-2]. 5 Транспортировка ► Зафиксируйте подвижные салазки [9-2] винтами-барашками [9-1] на шине- направляющей [9-3]

6 Оснастка Номера принадлежностей и инструментов для заказа находятся в каталоге Festool или на веб-сайте www.festool.ru. 7 Опасность для окружающей

Не выбрасывайте оснастку вместе с бытовыми отходами! Обеспечьте экологически безопасную утилизацию оснастки и упаковки. Соблюдайте действующие национальные предписания. Информация по директиве REACh: www.festool.com/reach
