| Tipo de producto | Fresadora (enrutador) de inmersión |
| Marca | Festool |
| Modelo | OF 2200 EBPlus |
| Potencia absorbida | 2200 W |
| Velocidad de rotación | 10 000 – 22 000 rpm (ajuste continuo) |
| Velocidad máxima en vacío | 23 000 rpm |
| Profundidad de fresado (ajuste rápido) | 80 mm |
| Ajuste micrométrico de profundidad | 20 mm (0,1 mm por división) |
| Diámetro máximo de la fresa | 89 mm |
| Rosca del eje | M22 x 1,0 |
| Peso (según EP-TA 01:2014) | 8,3 kg |
| Alimentación eléctrica | 230 V, 50/60 Hz (según modelo) |
| Clase de protección | II |
| Nivel de presión sonora (LpA) | 93 dB(A) (incertidumbre K=3 dB) |
| Nivel de potencia sonora (LwA) | 104 dB(A) |
| Valor de emisión vibratoria (ah) | < 2,5 m/s² (K=1,5 m/s²) |
| Freno electrónico | Sí (parada en ~2 s) |
| Protección contra rearranque | Sí |
| Fusible térmico | Sí (reducción de potencia si sobrecalentamiento) |
| Conexión de aspiración | Diámetro 27 mm o 36 mm |
| Materiales mecanizables | Madera, plásticos, aluminio, placas de yeso |
| Mantenimiento periódico | Limpieza de las rejillas de ventilación; sustitución de las escobillas |
Preguntas frecuentes - OF 2200 EBPlus FESTOOL
Preguntas de los usuarios sobre OF 2200 EBPlus FESTOOL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Fresadora en formato PDF gratis! Encuentra tus instrucciones OF 2200 EBPlus - FESTOOL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. OF 2200 EBPlus de la marca FESTOOL.
MANUAL DE USUARIO OF 2200 EBPlus FESTOOL

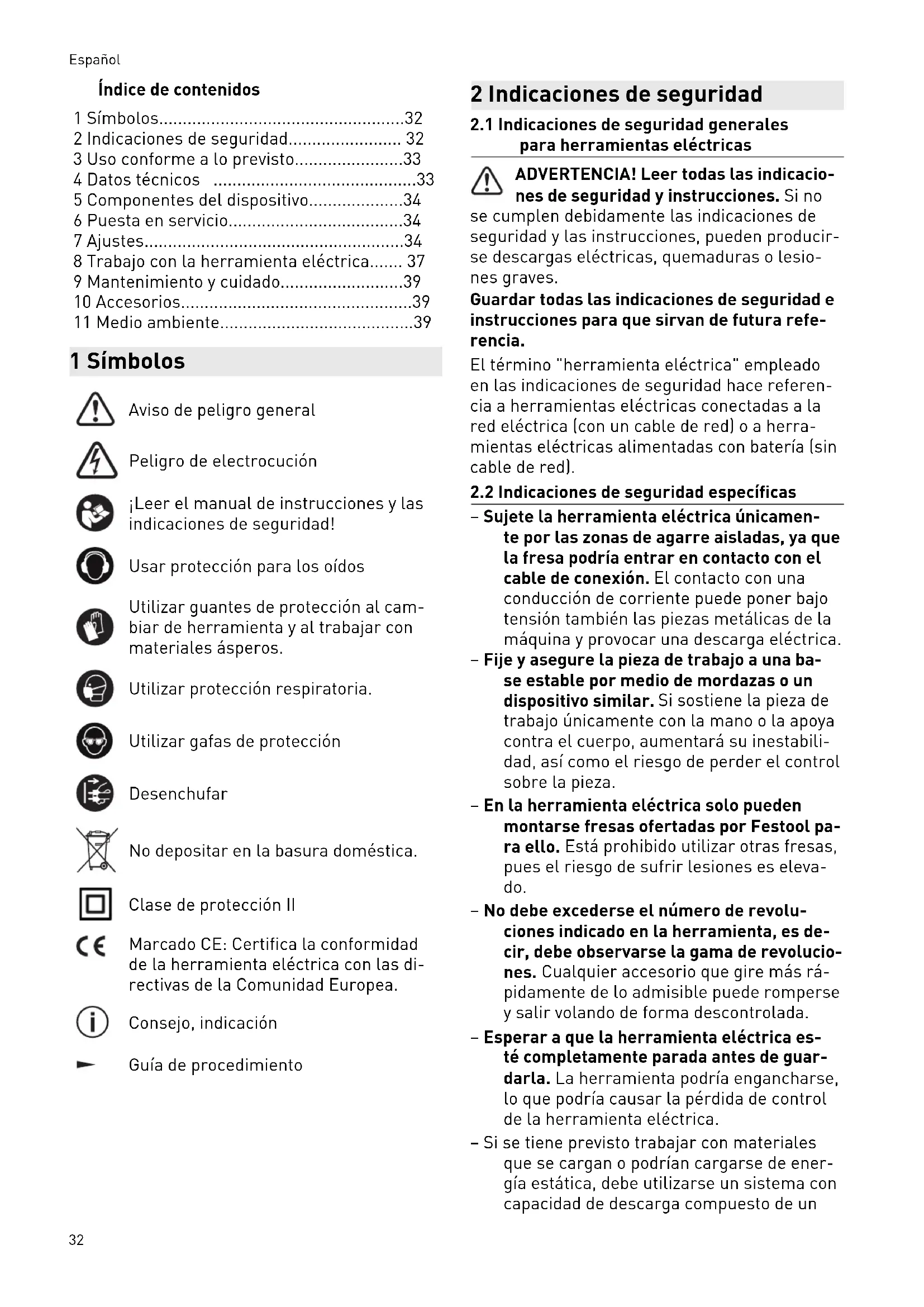

Índice de contenidos
1 Símbolos....32
2 Indicaciones de seguridad.... 32
3 Uso conforme a lo previsto....33
4 Datos técnicos ....33
5 Componentes del dispositivo....34
6 Puesta en servicio....34
7 Ajustes....34
8 Trabajo con la herramienta eléctrica..... 37
9 Mantenimiento y cuidado....39
10 Accesorios....39
11 Medio ambiente....39
1 Símbolos
Aviso de peligro general
Peligro de electrocución
¡Leer el manual de instrucciones y las indicaciones de seguridad!
Usar protección para los oídos
Utilizar guantes de protección al cambiar de herramienta y al trabajar con materiales ásperos.
Utilizar protección respiratoria.
Utilizar gafas de protección
Desenchufar
No depositar en la basura doméstica.
Clase de protección II
Marcado CE: Certifica la conformidad de la herramienta eléctrica con las directivas de la Comunidad Europea.
Consejo, indicación
Guía de procedimiento
2 Indicaciones de seguridad
2.1 Indicaciones de seguridad generales para herramientas eléctricas
ADVERTENCIA! Leer todas las indicaciones de seguridad y instrucciones. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir-se descargas eléctricas, quemaduras o lesiones graves.
Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.
El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herramientas eléctricas alimentadas con batería (sin cable de red).
2.2 Indicaciones de seguridad específicas
- Sujete la herramienta eléctrica únicamente por las zonas de agarre aisladas, ya que la fresa podría entrar en contacto con el cable de conexión. El contacto con una conducción de corriente puede poner bajo tensión también las piezas metálicas de la máquina y provocar una descarga eléctrica.
- Fije y asegure la pieza de trabajo a una base estable por medio de mordazas o un dispositivo similar. Si sostiene la pieza de trabajo únicamente con la mano o la apoya contra el cuerpo, aumentará su inestabilidad, así como el riesgo de perder el control sobre la pieza.
- En la herramienta eléctrica solo pueden montarse fresas ofertadas por Festool para ello. Está prohibido utilizar otras fresas, pues el riesgo de sufrir lesiones es elevado.
- No debe excederse el número de revoluciones indicado en la herramienta, es decir, debe observarse la gama de revoluciones. Cualquier accesorio que gire más rápidamente de lo admisible puede romperse y salir volando de forma descontrolada.
- Esperar a que la herramienta eléctrica esté completamente parada antes de guardarla. La herramienta podría engancharse, lo que podría causar la pérdida de control de la herramienta eléctrica.
- Si se tiene previsto trabajar con materiales que se cargan o podrían cargarse de energía estática, debe utilizarse un sistema con capacidad de descarga compuesto de un
tubo flexible de aspiración antiestático y un sistema móvil de aspiración.
- Sujetar solo herramientas con el diámetro de vástago para el que ha sido concebido la pinza.
- Deben utilizarse únicamente herramientas conformes con la norma EN 847-1. Todas las herramientas de fresado de Festool cumplen estos requisitos.
- Cerciorarse de que la fresa esté bien asentada y comprobar que marche correctamente.
- La pinza de sujeción y la tuerca de racor no pueden presentar daños.
- No pueden utilizarse fresas fisuradas o que presenten alteraciones en su forma.
Es imprescindible utilizar los equipos de protección personal adecuados: protección para los oídos, gafas de protección, mascarilla para los trabajos que generan polvo, guantes de protección al trabajar con materiales rugosos y para cambiar de útil.
2.3 Trabajos con aluminio
Al trabajar con aluminio deberá tener presente las siguientes medidas por motivos de seguridad:
- Preconectar un interruptor diferencial (FI, PRCD).
- Conectar la herramienta eléctrica a un aspirador apropiado con tubo flexible de aspiración antiestático.
- Limpiar la herramienta eléctrica periódicamente para eliminar el polvo acumulado en la carcasa del motor.
gafas de protección.
2.4 Emisiones
Los valores típicos obtenidos de acuerdo con la norma EN 62841 son:
Nivel de intensidad sonora L _PA = 93 dB(A)
Nivel de potencia sonora L _WA = 104 dB(A)
Incertidumbre K = 3 dB
ATENCIÓN
Ruido producido durante el trabajo Daños en los oídos
▶ Utilizar protección de oídos.
Valor de emisión de vibraciones en a_h (suma vectorial de tres direcciones) e incertidumbre K determinada según EN 62841:
$$ a _ {h} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Las emisiones especificadas (vibración, ruido)
- sirven para comparar máquinas,
- son adecuadas para una evaluación provisional de los valores de vibración y ruido en funcionamiento
- y representan las aplicaciones principales de la herramienta eléctrica.
ATENCIÓN
Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado.
- Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento.
▶ Dependiendo de la carga real, deberán determinarse medidas de seguridad adecuadas para proteger al usuario.
3 Uso conforme a lo previsto
La fresadora está concebida para fresar made-ra, plásticos y materiales similares a la made-ra.
Si se utilizan las herramientas de fresar específicas en la documentación de venta de Festool, también pueden mecanizarse aluminio y cartón yeso.
Esta herramienta eléctrica solo debe ser utilizada por personal especializado o por personas que hayan recibido la formación adecuada.
El usuario será responsable de cualquier utilización indebida.
4 Datos técnicos
| Fresadora OF 2200 EB | |
| Consumo de potencia 2.200 W * | |
| Número de revoluciones 10.000 - | 22.000 rpm |
| N.o de revoluciones máx.(marcha en vacío) | 23.000 rpm |
| Ajuste rápido de la profundidad | 80 mm |
| Ajuste fino de la profundidad 20 mm | |
Fresadora OF 2200 EB
| Rosca de conexión del árbol de accionamiento | M22x1,0 |
| Diámetro de la fresa máx. 89 mm | |
| Peso según procedimiento EPTA 01:2014: | 8,3 kg |
* OF 2200 EB GB 110 V Tensión nominal 16 A.
5 Componentes del dispositivo
| [1-1] | Rueda de ajuste fino |
| [1-2] | Escala de ajuste fino |
| [1-3] | Botón giratorio de ajuste de altura |
| [1-4] | Escala tope de profundidad |
| [1-5] | Tope de profundidad con indicador |
| [1-6] | Palanca de apriete de tope de profundidad |
| [1-7] | Disco excéntrico para acoplar el tope de profundidad y el tope de nivel |
| [1-8] | Tope de nivel |
| [1-9] | Palanca de mando para cambio de banda de rodadura |
| [1-10] | Bloqueo del husillo |
| [1-11] | Rueda de ajuste de n.° de revoluciones |
| [2-1] | Botón de bloqueo de interruptor de conexión y desconexión |
| [2-2] | Interruptor de conexión y desconexión |
| [2-3] | Palanca de bloqueo de caperuza de protección |
| [2-4] | Empuñaduras |
| [2-5] | Racor de aspiración |
Las figuras indicadas se encuentran al principio y al final del manual de instrucciones.
Los accesorios representados o descritos no forman parte íntegra de la dotación de suministro.
6 Puesta en servicio
ADVERTENCIA
Tensión o frecuencia no permitida Peligro de accidente
- La tensión de red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran en la placa de tipo.
- En Norteamérica solo pueden utilizarse las máquinas Festool con una tensión de 120 V/60 Hz.
6.1 Encendido y apagado
El interruptor [2-2] sirve como interruptor de conexión y desconexión (presionar = CONECTADO, soltar = DESCONECTADO).
Para un funcionamiento permanente se puede bloquear el interruptor de conexión y desconexión con el botón de bloqueo [2-1]. Al presionar de nuevo el interruptor de conexión y desconexión, el bloqueo se suelta.
7 Ajustes
ADVERTENCIA
Peligro de lesiones y electrocución
- Desconectar el enchufe de la red antes de realizar cualquier trabajo en la máquina.
7.1 Sistema electrónico
Regulación del número de revoluciones
El número de revoluciones puede ajustarse con la rueda de ajuste [1-11] de modo continuo dentro de la gama de revoluciones (véanse los Datos técnicos).
De este modo puede adaptar la velocidad de corte de manera óptima a cada material.
Material Diámetro de fresa [mm] material
| 10 - 30 30 - 50 | 50 - 89 | de corte recomendado | |
| Nivel de la rueda de ajuste | |||
| Madera dura | 6 - 4 5 - 3 3 - 1 HW (HSS) | ||
| Madera blanda | 6 - 5 6 - 4 5 - 3 HSS (HW) | ||
| Planchas de made-ra aglo-merada, revestidas | 6 - 5 6 - 4 4 - 2 HW | ||
Material Diámetro de fresa [mm] material
| 10 - 30 | 30 - 50 | 50 - 89 | de corte recomendado |
| Nivel de la rueda de ajuste | |||
Plástico 6 - 4 6 - 3 3 - 1 HW
Aluminio 3 - 1 3 - 1 2-1 HSS (HW)
Cartón ye- 2 - 1 1 1 HW so
Protector contra sobretemperatura
Si el motor alcanza una temperatura excesiva, se reducen la alimentación de corriente y el número de revoluciones. La herramienta eléctrica seguirá funcionando a potencia reducida para permitir que el motor se enfríe rápidamente mediante el sistema de ventilación. Una vez enfriada, la herramienta eléctrica arranca automáticamente.
Protección contra rearranque
La protección contra rearranque integrada impide que la herramienta eléctrica se vuelva a poner en funcionamiento de forma automática tras una caída de la tensión si el interruptor de conexión y desconexión está accionado. En ese caso, la herramienta eléctrica debe desconectarse y volver a conectarse.
La herramienta eléctrica no puede conectarse ni desconectarse mediante un módulo de conmutación externo a causa de la protección contra rearranque incorporada.
Freno
La OF 2200 EB cuenta con un freno electrónico. Después de desconectarlo, el husillo con la herramienta se frena electrónicamente en aprox. 2 s hasta que se detiene.
7.2 Cambio de herramienta
ATENCIÓN
Riesgo de lesiones con herramientas calientes y afiladas
- No utilizar herramientas romas o defectuosas.
- Usar guantes de protección al manejar la herramienta.
Para cambiar la herramienta, colocar la herramienta eléctrica de lado.
El bloqueo del husillo [3-1] solo debe accionarse con la herramienta eléctrica apagada.
Inserción de la herramienta
- Insertar tanto como sea posible la herramienta de fresado ([3-4] y [3A-1]), al menos hasta la marca Nél vástago de la fresa, en la pinza de sujeción [3A-2] abierta.
Si la pinza [3A-2] no está a la vista a causa de la tuerca de racor [3A-3], la fresadora debe introducirse en la pinza al menos hasta que la marca √ no sobresalga más allá de la tuerca de racor.
▶ Pulsar el interruptor de bloqueo del husillo [3-1] en el lado izquierdo [B].
- Apretar la tuerca de racor [3-3] con una llave de boca SW 24.
El bloqueo del husillo bloquea el husillo del motor en un solo sentido de giro. Por eso, al abrir y cerrar la tuerca, no es necesario retirar la llave de boca, sino que puede moverse adelante y atrás como si de un trinquete se tratara.
Extracción de la herramienta
- Subir la caperuza de protección [3-2] hasta que quede encajada.
▶ Pulsar el interruptor para el bloqueo del husillo [3-1] del lado derecho [A]. - Aflojar la tuerca de racor [3-3] con una llave de boca SW 24 hasta percibir una resistencia clara. Superar la resistencia volviendo a girar la llave de boca.
▶ Extraer la fresa.
7.3 Cambio de pinza de sujeción
Hay disponibles pinzas de sujeción para los siguientes diámetros de vástago: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.
- Subir la caperuza de protección [4-2] hasta que quede encajada.
▶ Pulsar el interruptor para el bloqueo del husillo [4-1] del lado derecho [A]. - Desenroscar la tuerca de racor [4-3] por completo y retirarla junto con la pinza de sujeción [4-4]. No separar nunca la tuerca de racor y la pinza, pues forman una unidad.
- Colocar una pinza de sujeción nueva en el husillo solo con la tuerca de racor colocada y enclavada.
▶ Enroscar ligeramente la tuerca de racor. ¡No apretar si no hay una fresa colocada!
7.4 Ajuste de la profundidad de fresado
La profundidad de fresado se ajusta en dos pasos:
Ajuste del punto cero
- Abrir la palanca de apriete [5-2] de manera que el tope de profundidad [5-3] se mueva con libertad.
- Colocar la fresadora sobre una base lisa (superficie de referencia). Abrir el botón giratorio [5-1] y presionar la herramienta eléctrica hacia abajo hasta que la fresa se apoye en la base.
Fijar la herramienta eléctrica en esta posición cerrando el botón giratorio [5-1]. - Presionar el tope de profundidad [5-3] contra uno de los topes fijos del tope de nivel [5-4].
▶ Mover el indicador [5-5] hacia abajo de manera que apunte a 0 mm en la escala [5-7].
i Si la posición cero no es correcta, puede corregirse con el tornillo [5-6] del indicador.
Con un destornillador pueden ajustarse dos de los tres topes fijos [7] (A y B) de forma individual.
El tope fijo C cuenta con un rebaje para el fresado previo; véase el capítulo 7.5.
Especificar la profundidad de fresado
▶ Mover el tope de profundidad [6-6] hacia arriba hasta que el indicador [6-2] muestre la profundidad de fresado deseada.
Fijar el tope de profundidad con la palanca de apriete [6-3] en esta posición.
▶ Abrir el botón giratorio [6-1].
La herramienta eléctrica está en la posición inicial.
▶ Si fuera necesario, reajustar la profundidad de fresado girando la rueda de ajuste [6-8].
Girar la rueda de ajuste una raya cambia la profundidad de fresado en 0,1 mm. Una vuelta completa equivale a 1 mm.
El anillo graduado [6-7] puede girarse por separado para "ponerlo a Cero".
Las tres marcas [6-4] del borde [6-5] muestran el margen de ajuste máximo de la rueda de ajuste (20 mm) y la posición central.
7.5 Fresado previo/fino
El tope fijo C cuenta con dos niveles de tope con una diferencia de altura de 2 mm. Esto permite fresar la profundidad de fresado ajustada con el tope C en dos pasos:
Fresado previo
▶ Bajar la herramienta eléctrica hasta el nivel de tope [7-1].
Fresado de acabado
- Bajar la herramienta eléctrica hasta el nivel de tope [7-2].
De esta manera, pueden llevarse a cabo rápidamente trabajos de fresado con gran profundidad y, aún así, obtenerse una buena calidad superficial. La profundidad de fresado definitiva se determina mediante el ajuste del nivel de tope [7-2].
7.6 Ajuste fino para el tratamiento de cantos
Para utilizar fresadoras con cojinetes de arrastre, la herramienta eléctrica dispone de un ajuste fino especial. De esta manera es posible, por ejemplo, ajustar una transición exacta sin rebaje al redondear cantos; véase la figura [8].
Ajuste de la profundidad de fresado exacta
- Primero, llevar a cabo un ajuste aproximado de la profundidad de fresado.
▶ Realizar un fresado de prueba.
▶ Abrir la palanca de apriete [9-2]. - Presionar el tope de profundidad [9-3] contra el tope fijo C [9-5].
Fijar el tope de profundidad con el disco ex-céntrico [9-4] en el tope de nivel (girar en sentido horario).
▶ Cerrar la palanca de apriete [9-2].
▶ Abrir el botón giratorio [9-1]. - Ajustar la profundidad de fresado exacta girando la rueda de ajuste [9-6].
① Es posible ajustar la profundidad de fresado en ambas direcciones a causa del acoplamiento del tope de profundidad con el tope de nivel.
▶ Cerrar el botón giratorio [9-1].
- Abrir el disco excéntrico [9-4] (girar hacia la izquierda).
- Si fuera necesario, realizar más pruebas de fresado y ajustes.
7.7 Aspiración
ADVERTENCIA
Consecuencias perjudiciales para la salud a causa del polvo
- No trabajar nunca sin sistema de aspiración.
- Trabajar solo si la caperuza de protección [10-2] está operativa.
- Al realizar trabajos que generan polvo, utilizar protección respiratoria.
▶ Observar las disposiciones nacionales.
En el racor de aspiración [10-4] puede conectarse un aparato de aspiración Festool con un tubo flexible de 36 mm o 27 mm de diámetro (se recomienda 36 mm, pues el peligro de obstrucción es menor).
Conectar el racor de aspiración [10-4] como se muestra en la figura [10]. El racor de aspiración puede girar en la zona [10-3].
ATENCIÓN. Si no se utiliza una manguera de aspiración antiestática, puede cargarse de energía estática. El usuario puede sufrir una descarga eléctrica y la electrónica de la herramienta eléctrica puede resultar dañada.
Caperuza de protección
La caperuza de protección [10-2] puede encajarse en una posición superior, por ejemplo, para realizar un cambio de fresa.
- Subir la caperuza de protección hasta que quede encajada o presionar la herramienta eléctrica hacia abajo hasta el tope.
Para mejorar la efectividad de la aspiración, bajar la caperuza de protección al realizar trabajos.
- Pulsar la palanca [10-1] en dirección a la empuñadura.
Colector de virutas KSF-OF
Con el colector de virutas KSF-OF [11-1] (accesorio parcial) puede incrementarse la efectividad de la aspiración al fresar cantos. El diámetro máximo posible de la fresa es de 78 mm.
El montaje se realiza igual que la colocación del anillo copiador, véase el capítulo 8.3.
La cubierta puede cortarse con una sierra de arco a lo largo de las ranuras [11-2] y, con ello, reducir su tamaño. El colector de virutas puede utilizarse con radios interiores de mínimo 52 mm.
8 Trabajo con la herramienta eléctrica
Durante el trabajo tenga en cuenta todas las indicaciones de seguridad especificadas al principio, así como las siguientes reglas:
- Dirija la herramienta eléctrica hacia la pieza de trabajo solo cuando esté conectada.
- Antes de comenzar con los trabajos, asegurarse de que está cerrada la palanca de apriete [1-6] y abierto el disco excéntrico [1-7].
- Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella.
- Al trabajar con la herramienta eléctrica, sujetarla siempre con ambas manos por las empuñaduras [2-4]. Es imprescindible para trabajar y realizar incisiones con precisión.
- Fresar solo a contramarcha (sentido de avance de la herramienta eléctrica en dirección de corte de la herramienta, figura [15]).
8.1 Fresar
▶ Ajustar la profundidad de fresado deseada, véase el capítulo 7.4.
▶ Encender la herramienta eléctrica.
▶ Abrir el botón giratorio [1-3].
- Presionar la herramienta eléctrica hacia abajo hasta el tope.
Fijar la herramienta eléctrica en esta posición cerrando el botón giratorio [1-3].
▶ Realizar la incisión en la pieza de trabajo de forma lenta y uniforme.
▶ Realizar los trabajos de fresado.
▶ Abrir el botón giratorio [1-3] .
▶ Mover la herramienta eléctrica lentamente hacia arriba hasta el tope (extraerla).
▶ Desconectar la herramienta eléctrica.
8.2 Fresado con tope lateral
El tope lateral (accesorio parcial) se coloca en paralelo al borde de la pieza para realizar trabajos de fresado.
▶ Fijar ambas barras guía [12-4] con ambos botones giratorios [12-2] en el tope lateral.
- Introducir las barras guía en las ranuras de la mesa de fresar hasta la medida deseada y fijarlas con el botón giratorio [12-1].
Ajuste fino
- Abrir el botón giratorio [12-7] para realizar un ajuste fino con la rueda de ajuste [12-5].
Español
Para ello, el anillo graduado [12-6] tiene una escala de 0,1 mm. Si se sujeta la rueda de ajuste, el anillo graduado puede moverse por separado para ponerlo a "cero". La escala [12-3] muestra el ajuste en milímetros.
▶ Una vez realizado el ajuste fino, el botón giratorio [12-7] puede cerrarse.
▶ Ajustar ambas mordazas de guía [13-3], de manera que su distancia frente a la fresa sea de 5 mm aproximadamente. Para ello, abrir los tornillos [13-2] y volver a cerrarlos después de haber realizado el ajuste.
- Solo al fresar en el canto: empujar la cape ruza de aspiración [13-1] desde detrás hasta que encaje en el tope lateral y, en el racor de aspiración [13-4], conectar un tubo flexible de aspiración con un diámetro de 27 o 36 mm. Alternativamente, dejar el tubo flexible de aspiración en el racor de aspiración de la herramienta eléctrica.
8.3 Fresado de copias
Para realizar trabajos de fresado con plantillas, la fresadora se utiliza con el anillo copiador montado (accesorios).
Los anillos copiadores se utilizan con la banda de rodadura incluida de serie. Hay disponible como accesorio una banda de rodadura especial para mejorar el apoyo.
Colocación del anillo copiador
ATENCIÓN
Peligro de accidente
Una herramienta de fresado demasiado grande puede dañar el anillo copiador y provocar accidentes.
- Asegurarse de que la herramienta de fresado utilizada cabe por el orificio del anillo copiador.
- Colocar la herramienta eléctrica de lado sobre una base estable.
▶ Abrir la palanca [14-4].
▶ Retirar la banda de rodadura [14-1].
▶ Volver a soltar la palanca [14-4]. - Colocar el anillo copiador [14-3] en posición correcta en la mesa de fresar.
- Colocar la banda de rodadura con las lengüetas [14-2] en la mesa de fresar.
- Presionar la banda de rodadura en la mesa de fresar hasta que encaje.
La medida sobresaliente Y (figura [15]) de la pieza de trabajo con respecto a la plantilla se calcula como se describe a continuación:
Y = ( anillo copiador - fresa)/2
8.4 Tratamiento de cantos
Para el tratamiento de cantos, las herramientas de fresado se colocan con cojinete de arrastre en la herramienta eléctrica. Al hacerlo, la herramienta eléctrica se guía de manera que el cojinete de arrastre gire en la pieza de trabajo. A la hora de tratar cantos, utilizar siempre el colector de virutas KSF-OF para mejorar la aspiración.
8.5 Fresado con sistema de guía FS
El sistema de guía (accesorio parcial) facilita el fresado de ranuras rectas.
▶ Fijar el riel de guía en la pieza de trabajo con sargentos [16-4].
- Colocar la banda de rodadura [16-3] para el tope de guía en la mesa de fresar de la fresadora (véase el capítulo 8.6). Esta banda de rodadura cuenta con un rebaje para compensar la altura del riel de guía.
Fijar ambas barras guía [16-6] con los botones giratorios [16-5] y [16-9] en el tope de guía.
▶ Abrir el botón giratorio [16-1].
- Introducir las barras de guía [16-6] en las ranuras de la mesa de fresar.
- Colocar la fresadora con el tope de guía en el riel de guía.
- Si fuera necesario, ajustar el juego del tope de guía en el riel de guía girando con un destornillador ambas mordazas de guía [16-2].
▶ Mover la fresadora a lo largo las bazas de guía hasta que la herramienta de fresado esté a la distancia deseada con respecto al riel de guía. Asegurarse de que haya una distancia de seguridad X (figura [16]) de 5 mm entre el canto delantero del riel de guía y la fresa o la ranura.
▶ Cerrar el botón giratorio [16-1].
▶ Abrir el botón giratorio [16-10] .
▶ Ajustar la distancia X de forma precisa girando la rueda de ajuste [16-7]. Sujetar la rueda de ajuste [16-7] para girar la escala [16-8] por separado con el fin de "ponerla a cero".
▶ Cerrar el botón giratorio [16-10] .
8.6 Cambio de la banda de rodadura
Festool ofrece bandas de rodadura especiales (accesorios) para diferentes aplicaciones.
- Colocar la herramienta eléctrica de lado sobre una base estable.
▶ Abrir la palanca [14-4].
▶ Retirar la banda de rodadura [14-1].
▶ Volver a soltar la palanca [14-4]. - Colocar la banda de rodadura con las lengüetas [14-2] en la mesa de fresar.
- Presionar la banda de rodadura en la mesa de fresar hasta que encaje.
En el primer uso de la banda de rodadura: Retirar la hoja protectora.
9 Mantenimiento y cuidado
ADVERTENCIA
Peligro de lesiones y electrocución
- Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o de conservación.
- Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa tan solo pueden ser llevados a cabo por un taller de servicio técnico autorizado.
El servicio de atención al cliente y de reparaciones solo está disponible a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/
servicio
Utilice únicamente piezas de recambio Festool originales. Referencia en: www.festool.es/servicio
La máquina está equipada con escobillas especiales autodesconectables. Si las escobillas están desgastadas, se interrumpe automáticamente la corriente y la máquina se detiene.
Tener en cuenta las siguientes advertencias:
- Cuando sea necesario sustituir el cable de conexión a la red de la herramienta eléctrica, deberá reemplazarlo el fabricante o un taller autorizado para evitar riesgos de seguridad.
- Los dispositivos de protección y las piezas que presenten daños deben ser reparados o sustituidos conforme a lo prescrito por un taller especializado autorizado, a menos que se especifique de otro modo en el manual de instrucciones.
- Con el fin de garantizar una correcta circulación del aire, las aberturas para el aire de
refrigeración de la carcasa deben mante- nerse despejadas y limpias.
10 Accesorios
Utilice solo herramientas y accesorios originales de Festool. El uso de herramientas de poca calidad y de accesorios de otros fabricantes puede aumentar el riesgo de sufrir lesiones y causar desequilibrios considerables que reducen la calidad de los resultados del trabajo y aumentan el desgaste de la herramienta eléctrica.
Consulte las referencias de los accesorios y las herramientas en el catálogo Festool o en Internet, en www.festool.es.
11 Medio ambiente
No desechar con la basura doméstica.
Reciclar las herramientas, los accesorios y los embalajes de forma respetuo-
sa con el medio ambiente. Respetar las disposiciones nacionales vigentes.
Solo UE: De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.
Información sobre REACH: www.festool.com/reach
