| Tipo di prodotto | Fresatrice a tuffo |
| Marca | Festool |
| Modello | OF 2200 EBPlus |
| Potenza assorbita | 2200 W |
| Velocità di rotazione | 10.000 – 22.000 giri/min (regolazione continua) |
| Velocità massima a vuoto | 23.000 giri/min |
| Profondità di fresatura (regolazione rapida) | 80 mm |
| Regolazione micrometrica di profondità | 20 mm (0,1 mm per tacca) |
| Diametro massimo della fresa | 89 mm |
| Filettatura dell'albero | M22 x 1,0 |
| Peso (secondo EP-TA 01:2014) | 8,3 kg |
| Alimentazione elettrica | 230 V, 50/60 Hz (secondo il modello) |
| Classe di protezione | II |
| Livello di pressione acustica (LpA) | 93 dB(A) (incertezza K=3 dB) |
| Livello di potenza acustica (LwA) | 104 dB(A) |
| Valore di vibrazione emessa (ah) | < 2,5 m/s² (K=1,5 m/s²) |
| Freno elettronico | Sì (arresto in ~2 s) |
| Protezione anti-riavvio | Sì |
| Fusibile termico | Sì (riduzione di potenza in caso di surriscaldamento) |
| Attacco di aspirazione | Diametro 27 mm o 36 mm |
| Materiali lavorabili | Legno, plastica, alluminio, pannelli di gesso |
| Manutenzione ordinaria | Pulizia delle fessure di ventilazione; sostituzione delle spazzole |
Domande frequenti - OF 2200 EBPlus FESTOOL
Domande degli utenti su OF 2200 EBPlus FESTOOL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Fresatrice in formato PDF gratuitamente! Trova il tuo manuale OF 2200 EBPlus - FESTOOL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. OF 2200 EBPlus del marchio FESTOOL.

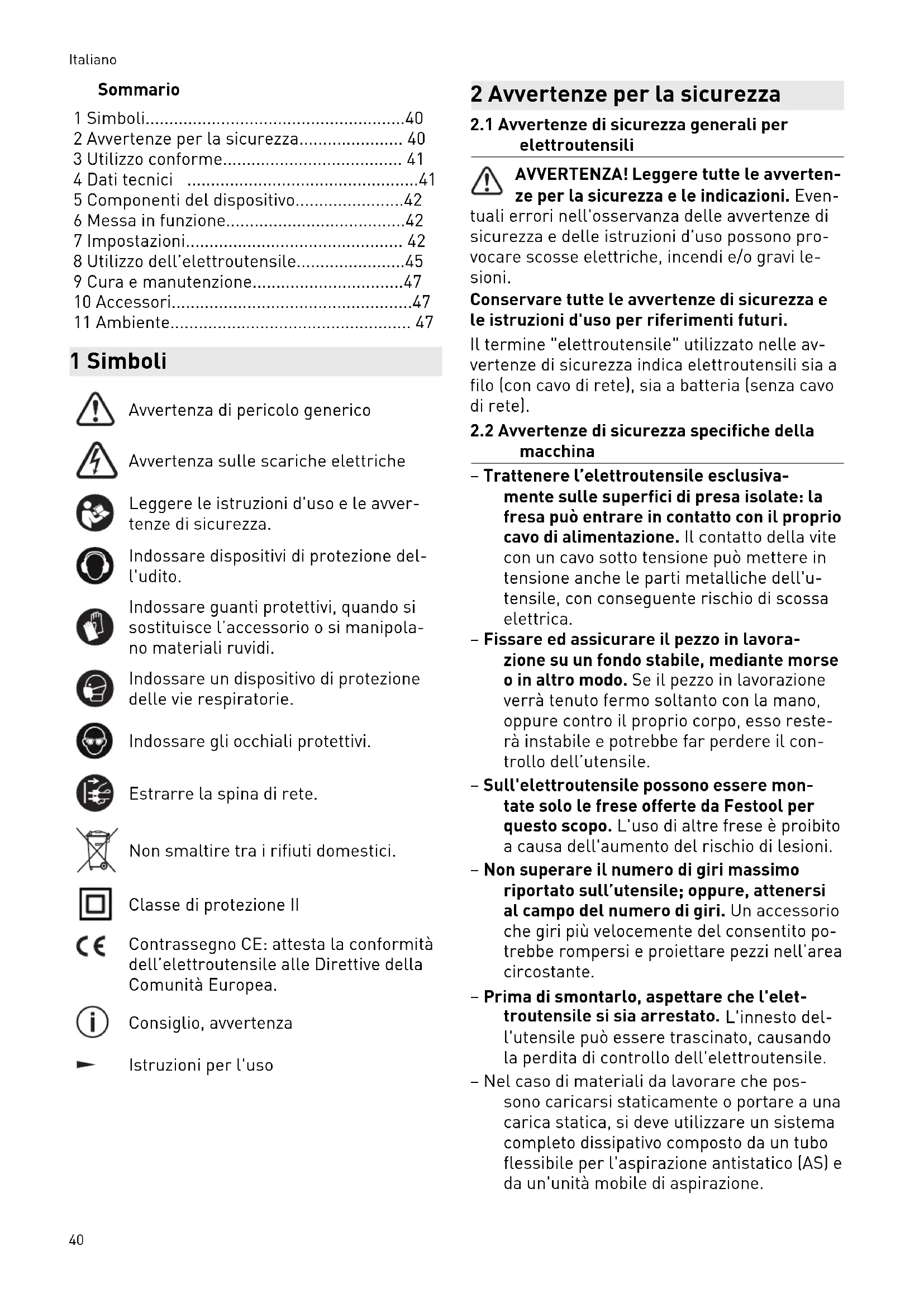

MANUALE UTENTE OF 2200 EBPlus FESTOOL
1 Simboli....40
2 Avvertenze per la sicurezza.... 40
3 Utilizzo conforme.... 41
4 Dati tecnici 41
5 Componenti del dispositivo....42
6 Messa in funzione....42
7 Impostazioni.... 42
8 Utilizzo dell'elettroutensile....45
9 Cura e manutenzione....47
10 Accessori....47
11 Ambiente....47
1 Simboli
Avvertenza di pericolo generico
Avvertenza sulle scariche elettriche
Leggere le istruzioni d'uso e le avver- tenze di sicurezza.
Indossare dispositivi di protezione dell'udito.
Indossare guanti protettivi, quando si sostituisce l'accessorio o si manipolano materiali ruvidi.
Indossare un dispositivo di protezione delle vie respiratorie.
Indossare gli occhiali protettivi.
Estrarre la spina di rete.
Non smaltire tra i rifiuti domestici.
Classe di protezione II
Contrassegno CE: attesta la conformità dell'elettroutensile alle Direttive della Comunità Europea.
Consiglio, avvertenza
Istruzioni per l'uso
2 Avvertenze per la sicurezza
2.1 Avvertenze di sicurezza generali per elettroutensili
AVVERTENZA! Leggere tutte le avvertenze per la sicurezza e le indicazioni. Even-
tuali errori nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.
Il termine "elettroutensile" utilizzato nelle av- vertenze di sicurezza indica elettroutensili sia a filo (con cavo di rete), sia a batteria (senza cavo di rete).
2.2 Avvertenze di sicurezza specifiche della macchina
- Trattenere l'elettroutensile esclusivamente sulle superfici di presa isolate: la fresa può entrare in contatto con il proprio cavo di alimentazione. Il contatto della vite con un cavo sotto tensione può mettere in tensione anche le parti metalliche dell'utensile, con conseguente rischio di scossa elettrica.
- Fissare ed assicurare il pezzo in lavorazione su un fondo stabile, mediante morse o in altro modo. Se il pezzo in lavorazione verrà tenuto fermo soltanto con la mano, oppure contro il proprio corpo, esso resterà instabile e potrebbe far perdere il controllo dell'utensile.
- Sull'elettroutensile possono essere montate solo le frese offerte da Festool per questo scopo. L'uso di altre frese è proibito a causa dell'aumento del rischio di lesioni.
- Non superare il numero di giri massimo riportato sull'utensile; oppure, attenersi al campo del numero di giri. Un accessorio che giri più velocemente del consentito potrebbe rompersi e proiettare pezzi nell'area circostante.
- Prima di smontarlo, aspettare che l'elet-troutensile si sia arrestato. L'innesto dell'utensile può essere trascinato, causando la perdita di controllo dell'elettroutensile.
-
Nel caso di materiali da lavorare che possono caricarsi staticamente o portare a una carica statica, si deve utilizzare un sistema completo dissipativo composto da un tubo flessibile per l'aspirazione antistatico (AS) e da un'unità mobile di aspirazione.
-
Bloccare solo gli utensili con il diametro del codolo per il quale è prevista la pinza di bloccaggio.
- È ammesso l'impiego dei soli attrezzi conformi alla norma EN 847-1. Tutti gli utensili di fresatura Festool soddisfano i requisiti.
- Assicuratevi che la fresa sia ben posizionata e controllatene il perfetto scorrimento.
- La pinza di bloccaggio e il dado di bloccaggio non devono presentare alcun danno.
- Le frese incrinate e quelle che hanno cambiato forma non devono essere utilizzate.
Indossare adeguati dispositivi di protezione personale: protezioni acustiche, occhiali protettivi, mascherina antipolvere in caso di lavorazioni che generano polvere, guanti protettivi per la lavorazione di materiali grezzi e durante la sostituzione degli utensili.
2.3 Lavorazione dell'alluminio
Per la lavorazione dell'alluminio, occorrerà attenersi alle seguenti misure di sicurezza:
- Inserire a monte un interruttore salvavita (FI, PRCD).
- Collegare un elettroutensile ad un aspiratore di tipo idoneo, con tubo flessibile di aspirazione antistatico.
- Pulire l'elettroutensile con regolarità, eliminando la polvere depositatasi nella sca-tola del motore.
- Indosare occhiali protettivi.
2.4 Valori di emissione
I valori determinati in base a EN 62841 sono tipicamente:
Livello di pressione acustica L _PA = 93 dB(A)
Livello di potenza acustica L _WA = 104 dB(A)
Tolleranza K = 3 dB
PRUDENZA
Suono risultante dal lavoro
Danneggiamento dell'udito
▶ Utilizzare la protezione per l'udito.
Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e tolleranza K rilevati secondo la norma EN 62841:
$$ a _ {h} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
I valori di emissione indicati (vibrazioni, rumorosità)
- hanno valore di confronto tra le macchine,
- permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'uso,
- rappresentano l'attrezzo elettrico nelle sue applicazioni principali.
PRUDENZA
I valori di emissione possono differire dai valori specificati. Questo dipende dall'uso dell'utensile e dal tipo di pezzo da lavorare.
- Deve essere valutato il carico effettivo durante l'intero ciclo operativo.
▶ A seconda del carico effettivo, devono essere definite misure di sicurezza adeguate per proteggere l'operatore.
3 Utilizzo conforme
La fresa è destinata alla fresatura di legno, materie plastiche e materiali simili al legno.
Se si utilizzano gli utensili di fresatura previsti a questo scopo nei documenti di vendita Festool, è possibile lavorare anche l'alluminio e il car-tongesso.
Questo utensile elettrico deve essere utilizzato esclusivamente da personale specializzato o persone appositamente addestrate.
Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.
4 Dati tecnici
| Fresatrice OF 2200 EB | |
| Potenza 2200 W * | |
| N. giri 10000 - | 22000 min ^-1 |
| Numero di giri max. (a vuoto) | 23000 min ^-1 |
| Regolazione rapida della profondità | 80 mm |
| Regolazione micrometrica della profondità | 20 mm |
| Filettatura d'attacco dell'albero motore | M22x1,0 |
Fresatrice OF 2200 EB
Diametro fresa max. 89 mm
Peso secondo procedura 8,3 kg EPTA 01:2014:
* OF 2200 EB GB 110 V corrente nominale 16 A.
5 Componenti del dispositivo
[1-1] Ruota d'appoggio per regolazione fine
[1-2] Scala per regolazione fine
[1-3] Manopola per regolazione dell'altezza
[1-4] Scala riscontro di profondità
[1-5] Riscontro di profondità con puntatore
[1-6] Leve di bloccaggio riscontro di profondità
[1-7] Eccentrico per l'accoppiamento del riscontro di profondità e della battuta a scatti
[1-8] Battuta a scatti
[1-9] Leva di comando per cambio soletta di scorrimento
[1-10] Blocca-albero
[1-11] Rotella di regolazione del numero di giri
[2-1] Interruttore ON/OFF pulsante di bloccaggio
[2-2] Interruttore ON/OFF
[2-3] Leva di bloccaggio della cappa di protezione
[2-4] Impugnature
[2-5] Manicotto di aspirazione
Le illustrazioni indicate si trovano all'inizio ed alla fine delle istruzioni per l'uso.
L'accessorio raffigurato o descritto può non comparire nella fornitura standard.
6 Messa in funzione
AVVERTENZA
Tensione o frequenza non consentite!
Pericolo d'infortunio
- La tensione di rete e la frequenza della sorgente elettrica devono coincidere con le indicazioni sulla targhetta.
In America settentrionale è consentito esclusivamente l'impiego di macchine Festool con tensione 120 V/60 Hz.
6.1 Accensione/spegnimento
L'interruttore [2-2] ha funzione di interruttore ON/OFF (pressione = ON, rilascio = OFF).
Per il funzionamento continuativo, l'interruttore ON/OFF si potrà bloccare con l'apposito pulsante [2-1]. Premendo nuovamente l'interruttore ON/OFF, il bloccaggio verrà disimpegnato.
7 Impostazioni
AVVERTENZA
Pericolo di lesioni, scossa elettrica
- Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina dalla presa.
7.1 Elettronica
Regolazione del numero di giri
Il numero di giri è regolabile in modo continuo, mediante l'apposita rotella [1-11] (vedere Dati tecnici).
Ciò consente di adattare al meglio la velocità di taglio in base al materiale.
| Materia-le | Diametro fresa [mm] materiale | |
| 10 - 30 30 - 50 50 - 89 | di taglio consigliato | |
| Posizione della ghiera di regolazione | ||
| Legno duro | 6 - 4 5 - 3 3 - 1 HW (HSS) | |
| Legno tenero | 6 - 5 6 - 4 5 - 3 HSS (HW) | |
| Truciola-to, rive-stito | 6 - 5 6 - 4 4 - 2 HW | |
plastica 6 - 4 6 - 3 3 - 1 HW
| Materia-le | Diametro fresa [mm] materiale | |
| 10 - 30 | 30 - 50 50 - 89 di taglio consigliato | |
| Posizione della ghiera di regolazione | ||
| Allumi-nio | 3 - 1 | 3 - 1 2-1 HSS (HW) |
| Carton-gesso | 2 - 1 | 1 1 HW |
Termofusibile
In caso di temperatura motore eccessiva, l'alimentazione della corrente e il numero di giri vengono ridotti. In tale caso, l'elettroutensile proseguirà a funzionare, ma a potenza ridotta, per consentire un rapido raffreddamento mediante la ventilazione motore. Dopo il raffreddamento, l'elettroutensile riparte autonomamente.
Protezione contro il riavvio
Il dispositivo di protezione contro il riavvio impedisce all'elettroutensile di riavviarsi automaticamente dopo l'interruzione della tensione con interruttore ON/OFF premuto. L'elettroutensile in questo caso deve essere prima spento e poi riacceso.
A causa della protezione contro il riavvio incorporata, l'utensile elettrico non può essere acceso e spento tramite un modulo interruttore esterno.
Freno
La OF 2200 EB è dotata di freno elettronico. Dopo lo spegnimento, la lama viene frenata elettronicamente e portata all'arresto in circa 2 sec.
7.2 Sostituzione dell'utensile
PRUDENZA
Pericolo di lesioni a causa dell'utensile affi- lato e ad alta temperatura
- Non utilizzare utensili con denti smussati o difettosi.
- Indossare guanti protettivi durante l'uso dell'utensile.
Per cambiare l'utensile, mettere l'elettroutensile su un lato.
Azionare l'arresto del mandrino [3-1] solo quando l'elettroutensile è spento.
Introduzione dell'utensile
▶ Innestare l'utensile di fresatura ([3-4] e [3A-1]) il più a fondo possibile, o almeno fi-
no alla marcatura ∨ sul codolo della fresa, nella pinza di bloccaggio aperta [3A-2].
Se la pinza di bloccaggio [3A-2] non è visibile per via del dado di bloccaggio [3A-3], l'utensile di fresatura deve essere inserito nella pinza di bloccaggio almeno quel tanto che basta affinché la marcatura √ non sporga più dal dado di bloccaggio.
- Premere l'interruttore per l'arresto del mandrino [3-1] sul lato sinistro [B].
▶ Serrare il dado di bloccaggio [3-3] con la chiave a forcella n. 24.
i L'arresto del mandrino blocca l'elettromandrino solo in una direzione di rotazione. Pertanto, la chiave non ha bisogno di essere abbassata quando si apre o si chiude il dado di bloccaggio, ma può essere spostata avanti e indietro come un cricchetto.
Prelievo dell'utensile
- Spingere verso l'alto la cappa di protezione dai trucioli [3-2] sino a farla scattare in posizione.
- Premere l'interruttore per l'arresto del mandrino [3-1] sul lato destro [A].
- Allentare il dado di bloccaggio [3-3] con una chiave a forcella n. 24 fino a quando si avverte una resistenza. Superare la resistenza girando ulteriormente la chiave a forcella.
▶ Rimuovere la fresa.
7.3 Sostituire la pinza di bloccaggio
Le pinze di bloccaggio sono disponibili per i seguenti diametri di codolo: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.
▶ Spingere verso l'alto la cappa di protezione dai trucioli [4-2] sino a farla scattare in posizione.
▶ Premere l'interruttore per l'arresto del mandrino [4-1] sul lato destro [A].
▶ Svitare completamente il dado di bloccaggio [4-3] e rimuoverlo insieme alla pinza di bloccaggio [4-4]. Non separare mai il dado di bloccaggio e la pinza di bloccaggio, perché formano un'unità.
▶ Inserire una nuova pinza di bloccaggio nel mandrino solo con il dado di bloccaggio montato e innestato.
- Avvitare leggermente il dado di bloccaggio. Non stringere se non è inserita la fresa!
7.4 Regolazione della profondità di fresatura
La regolazione della profondità di fresatura avviene in due fasi:
Impostazione del punto zero
- Aprire la leva di bloccaggio [5-2] , in modo che il limitatore di profondità [5-3] si possa muovere liberamente.
- Posizionare la fresatrice su una superficie di appoggio piana (superficie di riferimento). Aprire la manopola [5-1] e premere l'elet-troutensile verso il basso fino a quando la fresa poggia sulla superficie.
▶ Bloccare l'elettroutensile in questa posizione chiudendo la manopola [5-1]. - Premere il riscontro di profondità [5-3] contro uno dei tre riscontri fissi della battuta a scatti girevole [5-4].
▶ Spingere il puntatore [5-5] verso il basso in modo che sulla scala [5-7] indichi 0 mm.
Se la posizione dello zero non è corretta, può essere corretta con la vite [5-6] sul puntatore.
Con un cacciavite è possibile regolare due dei tre riscontri fissi [7] (A e B) individualmente in altezza.
Il riscontro fisso C ha una spalla per la pre-fresatura - vedi capitolo 7.5.
Definizione della profondità di fresatura
- Tirare verso l'alto il riscontro di profondità [6-6] finché il puntatore [6-2] non indica la profondità di fresatura desiderata.
▶ Bloccare il riscontro di profondità in questa posizione con la leva di bloccaggio [6-3].
▶ Aprire la manopola [6-1].
L'elettroutensile è ora in posizione di partenza.
Se necessario, regolare la profondità di fresatura girando la ruota d'appoggio [6-8].
Girando la ruota d'appoggio di una tacca si cambia la profondità di fresatura di 0,1 mm. Un giro completo è di 1 mm. L'anello graduato [6-7] può essere ruotato separatamente per portarlo sullo "zero". Le tre tacche [6-4] sullo spigolo [6-5] indicano il range massimo di spostamento della ruota d'appoggio (20 mm) e la posizione centrale.
7.5 Prefresatura/fresatura di precisione
Il riscontro fisso C ha due livelli di arresto con una differenza di altezza di 2 mm. Questo permette di fresare in due fasi la profondità impostata con il riscontro C:
Prefresatura
- Abbassare l'elettroutensile fino al livello del riscontro [7-1].
- Abbassare l'elettroutensile fino al livello del riscontro [7-2].
i I lavori di fresatura possono quindi essere eseguiti rapidamente con una grande profondità di fresatura, pur ottenendo una buona qualità della superficie. La profondità di fresatura finale è determinata dalla regolazione del piano di riscontro [7-2].
Fresatura finale
7.6 Regolazione fine per la lavorazione degli spigoli
Per l'uso di utensili di fresatura con cuscinetti di guida, l'elettroutensile ha una regolazione fine speciale. Questo rende possibile, per esempio, impostare rapidamente e facilmente un passaggio esatto quando si arrotondano i bordi senza gradino, vedi immagine [8].
Regolazione esatta della profondità di fresatura
▶ Dapprima impostare la profondità di fresa-tura all'incirca.
▶ Eseguire una fresatura di prova.
▶ Aprire la leva di bloccaggio [9-2] .
▶ Spingere il riscontro di profondità [9-3] contro il riscontro fisso C [9-5].
Bloccare il riscontro di profondità con l'eccentrico [9-4] sulla battuta a scatti (ruotare in senso orario).
▶ Chiudete la leva di bloccaggio [9-2].
▶ Aprire la manopola [9-1].
- Girando la ruota d'appoggio [9-6] impostare esattamente la profondità di fresatura.
i È possibile regolare la profondità di fresa-tura in entrambe le direzioni grazie all'accoppiamento del limitatore di profondità con la battuta a scatti.
▶ Chiudere la manopola [9-1] .
- Aprire l'eccentrico [9-4] (in senso antiorario).
- All'occorrenza eseguire ulteriori fresature di prova e regolazioni..
7.7 Aspirazione
AVVERTENZA
Rischio per la salute a causa di polveri
- Non lavorare in alcun caso senza sistema di aspirazione.
▶ Lavorare solo con la cappa di protezione dai trucioli [10-2].
In caso di lavori con produzione di polvere, indossare un dispositivo di protezione delle vie respiratorie.
▶ Attenersi alle disposizioni nazionali.
Al manicotto d'aspirazione [10-4] può essere collegata un aspiratore Festool con un tubo flessibile per aspirazione di diametro di 36 mm o 27 mm (si consiglia da 36 mm per ridurre il rischio di ostruzione).
Inserire il manicotto d'aspirazione [10-4] come indicato in figura [10]. Il manicotto d'aspirazione può essere ruotato nel range [10-3].
ATTENZIONE! Qualora non si utilizzi un tubo flessibile di aspirazione antistatico, potranno verificarsi cariche elettrostatiche. In tale caso, l'utente potrebbe subire una folgorazione e la parte elettronica dell'elettroutensile potrebbe venire danneggiata.
Cappa di protezione dai trucioli
La cappa di protezione dai trucioli [10-2] può essere agganciata in una posizione superiore, ad es. per il cambio fresa.
- Spingere la cappa di protezione dai trucioli verso l'alto fino a quando non si aggancia o spingere l'elettroutensile verso il basso fino al riscontro.
Per migliorare l'efficienza dell'aspirazione, abbassare la cappa di protezione dai trucioli verso il basso quando si lavora.
▶ Spingere la leva [10-1] verso l'impugnatura.
Raccogli trucioli KSF-OF
Con il raccogli trucioli KSF-OF [11-1] (accessorio su alcune versioni), nel rifilatore aumenta l'efficacia dell'aspirazione. Il diametro fresa massimo possibile è di 78 mm.
Il montaggio avviene analogamente all'inserimento dell'anello a copiare, v. capitolo 8.3.
La cappa può essere tagliata lungo le scanalature [11-2] con un seghetto e quindi venire ridotta. Il raccogli trucioli può quindi essere utilizzato per raggi interni fino a un raggio minimo di 52 mm.
8 Utilizzo dell'elettroutensile
Durante il lavoro, rispettare sempre le avvertenze di sicurezza riportate all'inizio e le seguenti regole:
– Guidare l'utensile verso il pezzo in lavorazione soltanto a motore acceso.
- Prima di lavorare, assicurarsi che la leva di bloccaggio [1-6] sia chiusa e l'eccentrico [1-7] sia aperto.
- Fissare sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.
- Durante il lavoro, trattenere l'elettroutensile sempre con entrambi le mani sulle impugnature [2-4]. Ciò sarà fondamentale per un lavoro preciso e per l'operazione di affondamento.
- Fresare solo in controrotazione (direzione di avanzamento dell'elettroutensile nella direzione di taglio dell'utensile, Fig. [15]).
8.1 Fresare
▶ Impostare la profondità di fresatura desiderata, v. capitolo 7.4.
▶ Accendere l'elettroutensile.
▶ Aprire la manopola [1-3].
▶ spingere verso il basso l'elettroutensile fino a battuta.
▶ Bloccare l'elettroutensile in questa posizione chiudendo la manopola [1-3].
- Affondare lentamente e in modo uniforme nel pezzo.
▶ Eseguire il lavoro di fresatura.
▶ Aprire la manopola [1-3].
- Muovere lentamente verso l'alto l'elettrous-tensile fino a battuta (emersione).
▶ Spegnere l'elettroutensile.
8.2 Frese con riscontro laterale
Il riscontro laterale (accessorio su alcune versioni) viene utilizzato per le operazioni di fresa-tura parallele al bordo del pezzo.
▶ Bloccare le due barre di guida [12-4] con le due manopole [12-2] sul riscontro laterale.
▶ Inserire le barre di guida nelle scanalature del piano di fresatura fino alla quota desiderata e bloccarle con la manopola [12-1].
Regolazione precisa
- Aprire la manopola [12-7], per effettuare una regolazione fine con la ruota d'appoggio [12-5].
A tale scopo l'anello graduato [12-6] ha una scala da 0,1 mm. Se la ruota d'appoggio è tenuta ferma, l'anello graduato può essere
Italiano
girato separatamente per impostarlo su "zero". La scala [12-3] visualizza la regolazione in millimetri.
▶ Una volta effettuata la regolazione fine, chiudere la manopola [12-7].
- Regolare entrambe le ganasce [13-3] in modo che la loro distanza dalla fresa sia di circa 5 mm. Per fare questo, svitare le viti [13-2] e riserrarle dopo aver effettuato la regolazione.
▶ Solo quando si fresa sul bordo: spingere la cappa di aspirazione [13-1] dalla parte posteriore sul riscontro laterale fino all'innesto e collegare sul manicotto d'aspirazione un [13-4] tubo flessibile per aspirazione di diametro 27 mm o 36 mm. In alternativa, lasciate il tubo flessibile per aspirazione sul manicotto d'aspirazione dell'elettroutensile.
8.3 Fresatura a copiare
Per i lavori di fresatura con dime, si utilizza la fresatrice con anello a copiare incorporato (accessorio).
Gli anelli a copiare possono essere utilizzati con la soletta di scorrimento standard. Una soletta di scorrimento speciale è disponibile come accessorio per migliorare il supporto.
Inserimento anello a copiare
PRUDENZA
Pericolo d'infortunio
Una fresa troppo grande danneggia l'anello a copiare e può causare incidenti.
- Assicurarsi che la fresa inserita passi attraverso l'apertura dell'anello a copiare.
- Appoggiare l'elettroutensile lateralmente su una base stabile.
▶ Aprire la leva [14-4] .
▶ Prelevare la soletta di scorrimento [14-1].
▶ Rilasciare la leva [14-4].
▶ Inserire correttamente l'anello a copiare [14-3] nel piano di fresatura.
▶ Inserire la soletta di scorrimento con le ganasce [14-2] nel piano di fresatura. - Premere la soletta di scorrimento fino all'aggancio nel piano di fresatura.
La sporgenza Y (Fig. [15]) del pezzo relativamente alla sagoma è calcolata come segue:
Y = ( anello a copiare - fresa)/2
8.4 Lavorazione degli spigoli
Per la lavorazione degli spigoli, nell'elettrous- tensile sono inseriti utensili di fresatura con cuscinetto di guida. L'elettroutensile è guidato in modo tale che il cuscinetto di guida rotoli sul pezzo da lavorare.
Usare sempre il raccogli-trucioli KSF-OF durante la lavorazione degli spigoli per migliorare l'aspirazione.
8.5 Fresare con sistema di guida FS
Il sistema di guida (accessorio su alcune versioni) facilita la fresatura di scanalature diritte.
▶ Fissare i binari di guida sul pezzo con gli appositi morsetti [16-4].
▶ Inserire la soletta di scorrimento [16-3] per il riscontro per guida nel piano di fresatura della fresatrice (vedi capitolo 8.6). Questa soletta di scorrimento ha un gradino che compensa l'altezza dei binari di guida.
Bloccare le due barre di guida [16-6] con le due manopole [16-5] [16-9] sul riscontro per guida.
▶ Aprire la manopola [16-1].
▶ Inserire le barre di guida [16-6] nelle scanalature del piano di fresatura.
- Appoggiare la fresatrice con il riscontro per guida sui binari di guida.
- All'occorrenza, agendo con un cacciavite su entrambe le ganasce [16-2] regolare il gioco del riscontro per guida sui binari di guida.
- Spostare la fresatrice lungo le aste di guida fino a raggiungere la distanza desiderata tra l'utensile di fresatura e i binari di guida. Assicurarsi che ci sia una distanza di sicurezza X - immagine [16] di 5 mm tra il bordo anteriore del binario di guida e la fresa o la scanalatura.
▶ Chiudere la manopola [16-1].
▶ Aprire la manopola [16-10].
- Ruotando la ruota d'appoggio [16-7] regolare con precisione la distanza X. Tenere ferma la ruota d'appoggio [16-7], per ruotare la scala [16-8] separatamente per l'“azzeramento".
▶ Chiudere la manopola [16-10].
8.6 Sostituzione della soletta di scorrimento
Per applicazioni diverse, Festool offre solette di scorrimento (accessorio) speciali.
-
Appoggiare l'elettroutensile lateralmente su una base stabile.
▶ Aprire la leva [14-4].
▶ Prelevare la soletta di scorrimento [14-1].
▶ Rilasciare la leva [14-4].
▶ Inserire la soletta di scorrimento con le ganasce [14-2] nel piano di fresatura. -
Premere la soletta di scorrimento fino all'aggancio nel piano di fresatura.
① Al primo utilizzo della soletta di scorri- mento: Rimuovere la pellicola protettiva!
9 Cura e manutenzione
AVVERTENZA
Pericolo di lesioni e di folgorazione
- Prima di qualsiasi intervento di manutenzione e cura, estrarre sempre il connettore di alimentazione dalla presa elettrica.
- Qualsiasi intervento di manutenzione e riparazione che richieda l'apertura del corpo andrà effettuato esclusivamente da un'officina autorizzata dell'Assistenza Clienti.
Assistenza Clienti e riparazione esclusivamente a cura del costrutto-re o di officine di assistenza autoriz-zate. Per l'indirizzo più vicino alla vostra zona: www.festool.it/servizio
Utilizzare esclusivamente ricambi originali Festool. Per il codice di ordinazione: www.festool.it/servizio
L'utensile elettrico è dotato di carboni speciali autoestinguenti. Quando sono consumati, la corrente viene automaticamente interrotta e l'utensile elettrico si arresta.
Rispettare le seguenti avvertenze:
Se è necessario sostituire il cavo di alimentazione dell'elettroutensile, questo deve essere sostituito dal produttore o da un'officina autorizzata per evitare rischi per la sicurezza.
▶ Le parti e i dispositivi di sicurezza danneggiati devono essere riparati o sostituiti a regola d'arte da un'officina autorizzata, se non indicato diversamente nelle istruzioni per l'uso.
▶ Per garantire la circolazione dell'aria, tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento sul corpo.
10 Accessori
Utilizzare esclusivamente utensili accessori ed attrezzi originali Festool. L'impiego di utensili accessori di inferiore qualità e di accessori di produttori terzi può aumentare il pericolo di lesioni e comportare forti sbilanciamenti, che pregiudicano la qualità del lavoro ed accelerano l'usura dell'elettroutensile.
I numeri d'ordine per accessori e utensili sono riportati nel catalogo Festool, oppure in Internet, all'indirizzo www.festool.it.
11 Ambiente
Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'ambiente. Attenersi alle disposizioni di legge nazionali in vigore.
Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente.
Informazioni su REACH: www.festool.com/reach
Inhoudsopgave
Advarsel om generel fare
