GEBRUIKSAANWIJZING BD 4325 C Bp Pack Kärcher

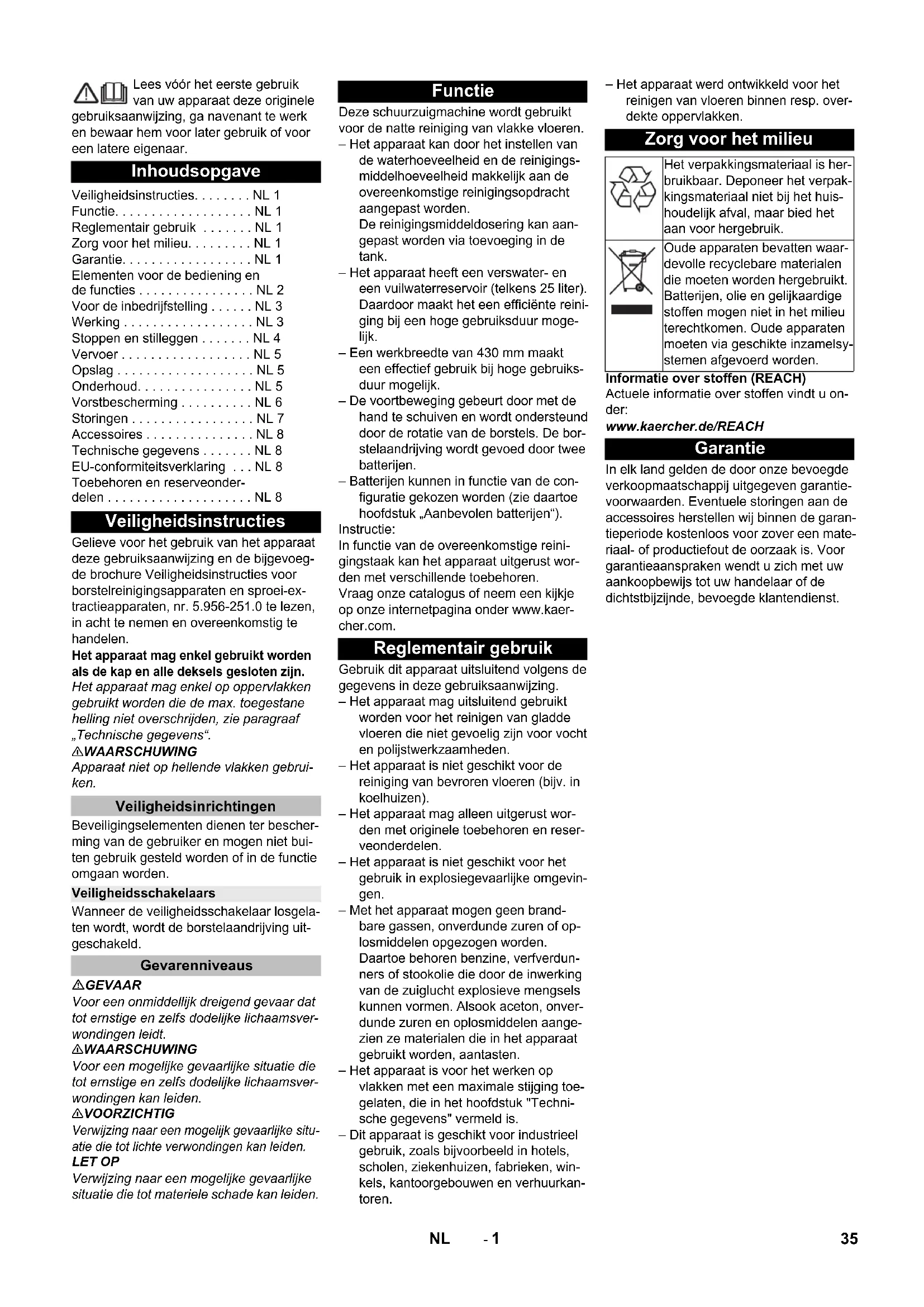

Chairman of the Board of Management Director Regulatory Affairs & Certification Accessori e ricambi 34 IT- 1 Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar. Gelieve voor het gebruik van het apparaat deze gebruiksaanwijzing en de bijgevoeg- de brochure Veiligheidsinstructies voor borstelreinigingsapparaten en sproei-ex- tractieapparaten, nr. 5.956-251.0 te lezen, in acht te nemen en overeenkomstig te handelen. Het apparaat mag enkel gebruikt worden als de kap en alle deksels gesloten zijn. Het apparaat mag enkel op oppervlakken gebruikt worden die de max. toegestane helling niet overschrijden, zie paragraaf „Technische gegevens“. 몇 WAARSCHUWING Apparaat niet op hellende vlakken gebrui- ken. Beveiligingselementen dienen ter bescher- ming van de gebruiker en mogen niet bui- ten gebruik gesteld worden of in de functie omgaan worden. Wanneer de veiligheidsschakelaar losgela- ten wordt, wordt de borstelaandrijving uit- geschakeld. GEVAAR Voor een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsver- wondingen leidt. 몇 WAARSCHUWING Voor een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsver- wondingen kan leiden. 몇 VOORZICHTIG Verwijzing naar een mogelijk gevaarlijke situ- atie die tot lichte verwondingen kan leiden. LET OP Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden. Deze schuurzuigmachine wordt gebruikt voor de natte reiniging van vlakke vloeren. – Het apparaat kan door het instellen van de waterhoeveelheid en de reinigings- middelhoeveelheid makkelijk aan de overeenkomstige reinigingsopdracht aangepast worden. De reinigingsmiddeldosering kan aan- gepast worden via toevoeging in de tank. – Het apparaat heeft een verswater- en een vuilwaterreservoir (telkens 25 liter). Daardoor maakt het een efficiënte reini- ging bij een hoge gebruiksduur moge- lijk. – Een werkbreedte van 430 mm maakt een effectief gebruik bij hoge gebruiks- duur mogelijk. – De voortbeweging gebeurt door met de hand te schuiven en wordt ondersteund door de rotatie van de borstels. De bor- stelaandrijving wordt gevoed door twee batterijen. – Batterijen kunnen in functie van de con- figuratie gekozen worden (zie daartoe hoofdstuk „Aanbevolen batterijen“). Instructie: In functie van de overeenkomstige reini- gingstaak kan het apparaat uitgerust wor- den met verschillende toebehoren. Vraag onze catalogus of neem een kijkje op onze internetpagina onder www.kaer- cher.com. Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing. – Het apparaat mag uitsluitend gebruikt worden voor het reinigen van gladde vloeren die niet gevoelig zijn voor vocht en polijstwerkzaamheden. – Het apparaat is niet geschikt voor de reiniging van bevroren vloeren (bijv. in koelhuizen). – Het apparaat mag alleen uitgerust wor- den met originele toebehoren en reser- veonderdelen. – Het apparaat is niet geschikt voor het gebruik in explosiegevaarlijke omgevin- gen. – Met het apparaat mogen geen brand- bare gassen, onverdunde zuren of op- losmiddelen opgezogen worden. Daartoe behoren benzine, verfverdun- ners of stookolie die door de inwerking van de zuiglucht explosieve mengsels kunnen vormen. Alsook aceton, onver- dunde zuren en oplosmiddelen aange- zien ze materialen die in het apparaat gebruikt worden, aantasten. – Het apparaat is voor het werken op vlakken met een maximale stijging toe- gelaten, die in het hoofdstuk "Techni- sche gegevens" vermeld is. – Dit apparaat is geschikt voor industrieel gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, win- kels, kantoorgebouwen en verhuurkan- toren. – Het apparaat werd ontwikkeld voor het reinigen van vloeren binnen resp. over- dekte oppervlakken. Informatie over stoffen (REACH) Actuele informatie over stoffen vindt u on- der: www.kaercher.de/REACH In elk land gelden de door onze bevoegde verkoopmaatschappij uitgegeven garantie- voorwaarden. Eventuele storingen aan de accessoires herstellen wij binnen de garan- tieperiode kostenloos voor zover een mate- riaal- of productiefout de oorzaak is. Voor garantieaanspraken wendt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst. Inhoudsopgave Veiligheidsinstructies. . . . . . . . NL 1 Functie. . . . . . . . . . . . . . . . . . . NL 1 Reglementair gebruik . . . . . . . NL 1 Zorg voor het milieu. . . . . . . . . NL 1 Garantie. . . . . . . . . . . . . . . . . . NL 1 Elementen voor de bediening en de functies . . . . . . . . . . . . . . . . NL 2 Voor de inbedrijfstelling . . . . . . NL 3 Werking . . . . . . . . . . . . . . . . . . NL 3 Stoppen en stilleggen . . . . . . . NL 4 Vervoer . . . . . . . . . . . . . . . . . . NL 5 Opslag . . . . . . . . . . . . . . . . . . . NL 5 Onderhoud. . . . . . . . . . . . . . . . NL 5 Vorstbescherming . . . . . . . . . . NL 6 Storingen . . . . . . . . . . . . . . . . . NL 7 Accessoires . . . . . . . . . . . . . . . NL 8 Technische gegevens . . . . . . . NL 8 EU-conformiteitsverklaring . . . NL 8 Toebehoren en reserveonder- delen . . . . . . . . . . . . . . . . . . . . NL 8 Veiligheidsinstructies Veiligheidsinrichtingen Veiligheidsschakelaars Gevarenniveaus Functie Reglementair gebruik Zorg voor het milieu Het verpakkingsmateriaal is her- bruikbaar. Deponeer het verpak- kingsmateriaal niet bij het huis- houdelijk afval, maar bied het aan voor hergebruik. Oude apparaten bevatten waar- devolle recyclebare materialen die moeten worden hergebruikt. Batterijen, olie en gelijkaardige stoffen mogen niet in het milieu terechtkomen. Oude apparaten moeten via geschikte inzamelsy- stemen afgevoerd worden. Garantie 35NL- 2 1 Pluizenzeef 2 Veiligheidsschakelaar 3 Accu * 4 Aftapslang vuil water met doseerinrich- ting 5 Steunrail voor Homebase 6Vlotter 7 Schoonwaterreservoir 8 Vergrendeling schoonwaterreservoir 9 Reinigingskop 10 Schijfborstel 11 Vulopening verswaterreservoir 12 Beugel borstelvervanging 13 Vuilwaterreservoir 14 Pedaal transportonderstel 15 Peilindicatie schoon water 16 Draaiende handgreep voor het schuin zetten van de zuigbalk 17 Hoogteverstelling zuigbalk * 18 Vleugelmoeren voor het bevestigen van de zuigbalk 19 Zuigbalk * 20 Zuigslang 21 Regelknop waterhoeveelheid 22 Accustekker 23 Hendel omlaag zetten zuigbalk 24 Bedieningspaneel 25 Duwbeugel 26 Bergruimte voor reinigingsset "Home- base Box" 27 Deksel reservoir vuil water

• niet in leveringspakket – Bedieningselementen voor het reini- gingsproces zijn geel. – Bedieningselementen voor het onder- houd en de service zijn lichtgrijs. Elementen voor de bediening en de functies Kleurmarkering 36 NL- 3 1OFF Apparaat is uitgeschakeld. 2 Normale modus Vloer met nat reinigen en vuil water op- zuigen. 3 Intensieve modus Vloer nat reinigen en reinigingsmiddel laten inwerken. 4 Zuig-modus Vuil opzuigen. 5 Programmakeuzeschakelaar 6 Display **) Optie Draai de schroeven uit de middelste plank van het pallet los. Duw het apparaat aan de duwbeugel naar beneden en neem de middelste plank eruit. Neem de blokken voor en naast de wie- len weg. Duw het apparaat met de duwbeugel naar beneden en schuif het vooruit tot aan de rand van het pallet. Til het apparaat van de pallet en zet het op de grond. Batterijen inbouwen (zie „Onderhoud en in- standhouding / Batterijen aanbrengen en aansluiten“). Wij bevelen het gebruik van onze batterijen aan zoela vermeld in het hoofdstuk „Onder- houd en instandhouding / Aanbevolen bat- terijen“. Instructie: Het apparaat beschikt over een beveiliging tegen volledige ontlading, d. b. dat, wan- neer de nog toegestane minimale capaci- teit bereikt wordt, de borstelmotor en de turbine uitgeschakeld worden. Apparaat onmiddellijk naar het oplaad- apparaat brengen en bergop rijden ver- mijden. GEVAAR Verwondingsgevaar door elektrische schok Neem de netspanning en de zekering op het typeplaatje van het apparaat in acht. De oplaadtijd bedraagt gemiddeld ca. 10- 15 uren. Het apparaat kan tijdens het laadproces niet gebruikt worden. GEVAAR Ontploffingsgevaar Vóór het opladen van onderhoudsarme batterijen Neem het vuilwaterreservoir weg (zie hoofdstuk „Verzorging en onderhoud/On- derhoudswerkzaamheden/Vuilwaterreser- voir wegnemen“). Daardoor wordt de op- eenhoping van gevaarlijke gassen tijdens het opladen onder de tank vermeden. LET OP Beschadigingsgevaar Reinig het apparaat niet met water bij een afgenomen tank. 1 Batterijstekker, apparaatkant 2 Batterijstekker, batterijkant Batterijstekker apparaatkant uittrekken. LET OP Gevaar voor beschadiging! – Oplaadapparaat niet verbinden met de batterijstekker apparaatkant. – Enkel het bij het ingebouwde batterijty- pe passende oplaadapparaat gebrui- ken: Instructie: Gebruiksaanwijzing van de fa- brikant van het oplaadapparaat lezen en in het bijzonder de veiligheidsinstructies in acht nemen! Batterijstekker batterijkant met het op- laadapparaat verbinden. Netstekker van het oplaadapparaat in de contactdoos steken. Laadproces uitvoeren volgens de gege- vens in de gebruiksaanwijzing van het oplaadapparaat. Verbind de batterijstekker van het ap- paraat met de batterijstekker van de batterij. 몇 WAARSCHUWING Gevaar voor invreten!

Navullen van water in de ontladen toe- stand van de accu kan leiden tot het vrijkomen van zuren. – Bij de omgang met accuzuur een veilig- heidsbril dragen en de voorschriften in acht nemen om verwondingen en de beschadiging van kledij te vermijden. – Eventuele zuurspatten op huid of kledij onmiddellijk met overvloedig water uit- spoelen. LET OP Gevaar voor beschadiging! – Voor het navullen van de batterijen al- leen gedestilleerd of gedemineraliseerd water (EN 50272-T3) gebruiken. – Geen vreemde toevoegingsstoffen (zo- genoemde verbeteringsmiddelen) ge- bruiken, anders vervalt elke garantie. – Vervang batterijen enkel door batterijen van hetzelfde type. Zuigbalk zodanig in de ophanging plaatsen dat de vormplaat boven de op- hanging ligt. Vleugelmoeren aanspannen. Zuigslang plaatsen. GEVAAR Verwondingsgevaar! Bij gevaar de veiligheidsschakelaar/rijhen- del loslaten. Bedieningspaneel Symbolen op het apparaat Accustekker Vastsjorpunt Houder voor zwabber ** Vulpeil verswaterreser- voir 25% Beugel borstelvervan- ging Hendel omlaag zetten zuigbalk Aflaatopening schoon- waterreservoir Aftapslang vuil water Transportonderstel 1: Transport 0: Bedrijf Voor de inbedrijfstelling Afladen Accu's inbouwen Gebruik van batterijen van een andere fabrikant Accu laden Laadproces Batterijtype Accuset 24 V Oplaadap- paraat 6.654-093.0 4.035-447.0 6.654-329.0 6.654-290.0 4.035-990.0 6.654-332.0 Onderhoudsarme accu's (natte accu's) Zuigbalk monteren Werking 37NL- 4 Sluiting schoonwatertank openen. Schoon water (max. 60 °C) vullen tot de onderkant van de vulopening. Sluiting schoonwatertank sluiten. 몇 WAARSCHUWING Beschadigingsgevaar. Gebruik uitsluitend aanbevolen reinigingsmiddelen. Bij gebruik van andere reinigingsmiddelen draagt de exploitant het verhoogde risico wat betreft de bedrijfsveiligheid en het ongevalgevaar. Gebruik enkel reinigingsmiddelen die vrij zijn van oplosmiddelen, zout- en fluorzuut. Veiligheidsinstructies op de reinigingsmid- delen in acht nemen. Instructie: Gebruik geen sterk schuimende reinigings- middelen. Aanbevolen reinigingsmiddelen: Reinigingsmiddel in het schoonwaterre- servoir vullen. Instructie: Bij een leeg schoonwaterreservoir werkt de reinigingskop verder zonder vloeistoftoevoer. A Instellen van waterhoeveelheid in functie van de vervuiling van de vloer- bedekking aan de regelknop. Instructie: Voer de eerste reinigingspogingen met een kleine waterhoeveelheid uit. Vergroot de waterhoeveelheid stapsgewijs tot het ge- wenste reinigingsresultaat bereikt is. Voor de verbetering van het zuigresultaat op stenen ondergronden kan de zuigbalk tot 5° schuine stand verdraaid worden. Vleugelschroeven loszetten. Zuigbalk draaien. Vleugelmoeren aandraaien. Bij onvoldoende afzuigresultaat kan de helling van de rechte zuigbalk veranderd worden. Draaiende handgreep voor het schuin zetten van de zuigbalk verzetten. Met de hoogteverstelling wordt de buiging van de zuiglippen bij contact met de bodem beïnvloed. Verstel de draaikrukken van de hoogte- verstelling bij wijze van test tot het bes- te zuigresultaat bereikt wordt. LET OP Beschadigingsgevaar voor vloerbedekking Gebruik het apparaat niet ter plaatse. Pedaal voor transportonderstel naar beneden zwenken. Programmakeuzeschakelaar op het ge- wenste reinigingsprogramma draaien.

Hendel eruit trekken en naar beneden drukken; de zuigbalk gaat naar beneden. Instructie:

Om betegelde vloeren te reinigen moet de rechte zuigbalk zodanig ingesteld wor- den dat niet in een rechte hoek ten op- zichte van de voegen wordt gereinigd. – Ter verbetering van het afzuigresultaat kunnen de schuine stand en de helling van de zuigbalk ingesteld worden (zie „Zuigbalk instellen“).

Wanneer het vuilwaterreservoir vol is, sluit een vlotter de zuigopening en draait de zuigturbine met een verhoogd toeren- tal. Schakel in dat geval het zuigen uit en maak het vuilwaterreservoir leeg. Veiligheidsschakelaar loslaten. Programmakeuzeschakelaar op zuigen zetten. Kort vooruit rijden en restwaterhoeveel- heid afzuigen. Zuigbalk omhoog zetten. Indien nodig de accu opladen. 몇 WAARSCHUWING Lokale voorschriften inzake de behande- ling van afvalwater in acht nemen. Aftapslang uit de houder nemen en in een geschikt reservoir laten zakken. Doseerapparaat samenduwen of knik- ken. Deksel van het doseerapparaat ope- nen. Vuilwater aflaten - door samenduwen of knikken de waterhoeveelheid regelen. Vuilwaterreservoir met zuiver water uit- spoelen. Schroef de sluiting van het schoonwa- terreservoir eraf. Bedrijfsstoffen vullen Schoon water Reinigingsmiddel Gebruik Reinigings- middel Onderhoudsreiniging van alle waterbestendige vloe- ren RM 746 RM 780 Onderhoudsreiniging van blinkende oppervlakken (bijv. Granit) RM 755 es Onderhoudsreiniging en ba- sisreiniging van industriële vloeren RM 69 ASF Onderhoudsreiniging en ba- sisreiniging van fijne stenen tegels RM 753 Onderhoudsreiniging van stenen in de sanitaire sector RM 751 Reiniging en ontsmetting in de sanitaire sector RM 732 Reiniging van alle alkalibe- stendige vloeren (bijv. PVC) RM 752 Reiniging van linoleumvloe- ren RM 754 Waterhoeveelheid instellen Zuigbalk instellen Schuine stand Helling Hoogte Reinigen Zuigbalk neerlaten Stoppen en stilleggen Vuil water aflaten Vers water aflaten 38 NL- 5 GEVAARVerwondingsgevaar! Het apparaat mag voor laden en lossen enkel gebruikt worden op stijgingen tot een maximumwaarde (zie "Technische gegevens"). Rijd langzaam.몇 VOORZICHTIGVerwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht. Pedaal voor transportonderstel tillen. Apparaat aan de duwbeugel verschui- ven. Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.몇 VOORZICHTIGGevaar voor lichamelijk letsel en beschadi-ging! Let op het gewicht van het apparaat bij opslag.Het apparaat mag alleen binnen worden opgeborgen. GEVAARVerwondingsgevaar! Vóór alle werkzaamhe-den aan het apparaat de programmakeuze-schakelaar op „OFF“ zetten en de netstekker van het oplaadapparaat uittrekken.Batterijstekker uit de machine trekken. Vuilwater en resterend schoon water aflaten en verwijderen.LET OPBeschadigingsgevaar. Spuit het apparaat niet met water schoon en gebruik geen agressieve reinigingsmiddelen. Vuil water aflaten. Vuilwaterreservoir met zuiver water uit-spoelen. Apparaat aan de buitenkant met een vochtige, in mild zeepsop gedrenkte doek reinigen. Pluizenzeef controleren, indien nodig reinigen. Zuiglippen en schraaplippen reinigen, op slijtage controleren en indien nodig vervangen. Borstel op slijtage controleren, indien nodig vervangen (zie "Onderhouds-werkzaamheden". Batterij laden:Als de ladingstoestand minder is dan 50%, de batterij volledig en zonder on-derbrekingen opladen.Als de ladingstoestand meer is dan 50%, de batterij alleen opladen wan-neer u bij het volgende gebruik de vol-ledige bedrijfsduur nodig hebt. Bij regelmatig gebruik de batterij min-stens een keer per week volledig en zonder onderbreking opladen. Accupolen op roest controleren, zo no-dig afborstelen. Erop letten dat de ver-bindingskabels goed vast zitten. Afdichting tussen vuilwaterreservoir en deksel reinigen en op dichtheid contro-leren, indien nodig vervangen. Zeef reinigen. Bij niet-onderhoudsvrije accu's, zuur-dichtheid van de cellen controleren. Bij een langere stilstandtijd het appa-raat alleen met volledig opgeladen bat-terijen afzetten. Minstens een keer per maand de batterij opnieuw volledig op-laden. Voorgeschreven inspectie door klan-tendienst laten uitvoeren.1 Afdekking2 Deksel Open de afdekking. Deksel rechtsom draaien en verwijderen. De eronder liggende zeef eruit halen en reinigen. Zeef erin plaatsen. Deksel erop zetten en vergrendelen door deze linksom te draaien Afdekking sluiten.1 Slijtagemarkering2ZuiglipDe zuiglippen moeten verwisseld of ge-keerd worden, wanneer ze tot de slijtage-markering versleten zijn. Zuigbalk wegnemen. Stergrepen er uit schroeven. Kunststofonderdelen verwijderen. Zuiglippen verwijderen. Nieuwe of gekeerde zuiglippen inschuiven. Kunststofonderdelen opschuiven. Stergrepen inschroeven en vastdraaien. Duw het apparaat aan de duwbeugel naar beneden zodat de reinigingskop opgetild wordt. Pedaal borstelvervanging over de weerstand naar beneden duwen. Trek het apparaat naar achteren weg zodat de discborstel toegankelijk wordt. Leg een nieuwe discborstel voor het ap-paraat op de grond. Rijd het apparaat met een opgetilde rei-nigingskop boven de nieuwe discbor-stel en laat de reinigingskop zakken.De borstel klikt vast in de aandrijving. Vuil water aflaten. Vuilwaterreservoir optillen en opzij zetten. Vervoer Opslag Onderhoud Onderhoudsschema Na elk bedrijfWekelijksMaandelijksJaarlijks Onderhoudswerkzaamheden Zeef reinigen

Zuiglippen vervangen of draaienSchijfborstel vervangenVuilwaterreservoir wegnemen 39NL- 6 Let bij de omgang met accu's absoluut op de volgende waarschuwingstip: GEVAAR Explosiegevaar Leg geen gereedschap e.d. op de batterij, d.b. op eindpolen en ver- bindingsstrips. Verwondingsgevaar. Wonden nooit in con- tact brengen met lood. Na het werk aan ac- cu's altijd de handen reinigen. Het apparaat heeft 2 batterijen nodig.

Compleet-set (24 V/76 Ah) incl. aansluit- kabel, bestel-nr. 4.035-447.0

Compleet-set (24 V/80 Ah) incl. aansluit- kabel, bestel-nr. 4.035-990,0 Vuil water aflaten. Vuilwaterreservoir optillen en opzij zet- ten. Batterijstekker uittrekken. Batterij 6.654-093.0 Batterij 6.654-290,0 1 Afstandhouder Zet de batterijen zoals hierboven weer- gegeven in het apparaat. Steek de afstandhouder aan de op de afbeelding weergegeven kant tussen batterijen en apparaat. 몇 VOORZICHTIG Bij de uit- en inbouw van de batterijen kan de stand van de machine instabiel worden, letten op een veilige stand. Polen met de bijgevoegde verbindings- kabels verbinden. Meegeleverde aansluitingskabels aan de nog vrije accupool (+) en (-) vast- klemmen. LET OP Bij het verwisselen van de polariteit (posi- tieve en negatieve pool) wordt de stuur- elektronica beschadigd. Op juiste polariteit letten. Plaats het vuilwaterreservoir op het ap- paraat. Instructie: Voor inbedrijfneming van het apparaat ac- cu's opladen. Zie daartoe in paragraaf „Batterijen opla- den“. Programmakeuzeschakelaar op „OFF“ zetten. Batterijstekker uittrekken. Vuilwaterreservoir optillen en opzij zet- ten. Kabel van de minpool van de batterij losmaken. Resterende kabels van de batterijen af- halen. Borgspieën of schuimstofdelen verwij- deren. 몇 VOORZICHTIG Bij de uit- en inbouw van de batterijen kan de stand van de machine instabiel worden, letten op een veilige stand. Batterijen eruit nemen. Verbruikte batterijen conform de gel- dende bepaleingen verwijderen. Ter verzekering van een betrouwbare wer- king van het apparaat kunt u met het be- voegde Kärcher-verkoopkantoor een on- derhoudscontract afsluiten. Bij kans op vorst: De reservoirs voor schoon en vuil water leegmaken. Apparaat in een vorstvrije ruimte plaat- sen. Accu's Aanwijzingen op de accu, in de ge- bruiksaanwijzing en in de voertuig- gebruiksaanwijzing naleven Oogbescherming dragen Kinderen uit de buurt houden van zuren en accu's Ontploffingsgevaar Vuur, vonken, open licht en roken verboden Pas op voor bijtende vloeistoffen Eerste hulp Waarschuwingstekst Afvalverwerking Accu niet in vuilnisbak gooien Aanbevolen accu's Bestel-nr. Volume [m

1,82 0,73 80 Ah - onder- houdsarm 6.654-

• Minimale volume van de batterijoplaad- ruimte ** Minimale luchtstroom tussen batterijo- plaadruimte en omgeving Accu plaatsen en aansluiten Batterijen demonteren Onderhoudscontract Vorstbescherming 40 NL- 7 GEVAAR Verwondingsgevaar! Vóór alle werkzaam- heden aan het apparaat de programma- keuzeschakelaar op „OFF“ zetten en de netstekker van het oplaadapparaat uittrek- ken. Batterijstekker uit de machine trekken. Vuilwater en resterend schoon water aflaten en verwijderen. Deksel vuilwatertank openen. 1 Vlotterkamer 2 Vergrendelingshaak 3Vlotter 4 Onderste deel Trek de vlotterkamer er naar boven uit. Maak de klikhaken los. Reinig de vlotter en het onderste stuk. Monteer de vlotterkamer en plaats deze in het apparaat. Storingen Storingen met weergave op het display Displayweergave Oplossing ERR B Controleer of vreemde lichamen de borstel blokkeren en verwijder deze indien nodig. ERR T Contact opnemen met klantendienst LOW BAT Accu laden ERR TEMP Apparaat laten afkoelen. HANDS OFF Laat de veiligheidsschakelaar los en wacht tot de bedrijfsuren of de batterijtoestand weergegeven worden. Be- dien vervolgens de veiligheidsschakelaar opnieuw. ERR REL Programmakeuzeschakelaar op „OFF“ zetten, veiligheidsschakelaar loslaten, 3 seconden wachten, opnieuw inschakelen. Bij herhaling de klantendienst raadplegen. ERR PWM Contact opnemen met klantendienst Storingen zonder weergave op het display Storing Oplossing Apparaat wil niet star- ten. Programmakeuzeschakelaar instellen op het gewenste programma. Veiligheidsschakelaar bedienen. Accustekker insteken. Accu controleren, indien nodig opladen. Controleren of de batterijpolen aangesloten zijn. Onvoldoende waterhoe- veelheid Peil van het schone water controleren, indien nodig reservoir bijvullen. Waterhoeveelheid op de regelknop Waterhoeveelheid verhogen. Zeef reinigen. Onvoldoende zuigcapa- citeit Afdichting tussen vuilwaterreservoir en deksel reinigen en op dichtheid controleren, indien nodig vervangen. Vuilwaterreservoir is vol, apparaat uitschakelen en vuilwaterreservoir leegmaken Pluizenzeef reinigen. Zuiglippen aan de zuigbalk reinigen, indien nodig vervangen. Controleren of het deksel aan de aftapslang voor het vuile water gesloten is. Instelling van de zuigbalk controleren. Zuigslang op verstopping controleren, indien nodig reinigen. Zuigslang op dichtheid controleren, indien nodig vervangen. Onvoldoende reini- gingsresultaat Borstel op slijtage controleren, indien nodig vervangen. Zuigturbine draait niet rond Vlotter reinigen. Borstel draait niet Controleer of vreemde lichamen de borstel blokkeren en verwijder deze indien nodig. Wanneer de overstroomschakelaar in de elektronica in werking gezet werd, programmakeuzeschakelaar op "OFF" draaien, aansluitend weer op gewenste programma instellen. Vibraties bij het reinigen Gebruik eventueel een zachtere borstel. Bij storingen die met behulp van deze tabel niet opgelost kunnen worden de klantendienst raadplegen. Vlotter reinigen 41NL- 8 Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fun- damentele veiligheids- en gezondheidsei- sen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. De ondergetekenden handelen in opdracht en met volmacht van de directie. Documentatieverantwoordelijke: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/03/01 Gebruik alleen origineel toebehoren en ori- ginele reserveonderdelen. Deze garande- ren dat het apparaat veilig en zonder storin- gen functioneert. Informatie over het toebehoren en de re- serveonderdelen vindt u op www.kaer- cher.com. Accessoires Benaming Onderdeel- nr. Beschrijving Discborstel, wit (heel zacht) 4.905-024.0 Voor de zachte reiniging van gevoelige oppervlakken. Schijfborstel, natuur (zacht) 4.905-023.0 Van natuurvezels voor het reinigen en polijsten. Schijfborstel, rood (gemiddeld, stan- daard) 4.905-022.0 Voor gebruik bij alle courante reinigingstaken. Schijfborstel, zwart (hard) 4.905-025.0 Voor sterke verontreiniging en basisreiniging. Enkel voor delicate ondergron- den. Schotelvormige schijf voor pads 4.762-533.0 Voor de reiniging met pads. Met snelwisselverbinding en centerlock. Pad, rood (middelzacht) 6.369-470.0 Voor de reiniging en het cleanen van alle vloeren Pad, groen (middelhard) 6.369-472.0 Voor de reiniging van sterk verontreinigde vloeren en basisreiniging. Pad, wit 6.369-469.0 Voor het polijsten van vloeren. Pad, zwart (hard) 6.369-473.0 Voor hardnekkige verontreinigingen en basisreiniging. Microvezelpad 6.905-526.0 Onderhoudsreiniging en basisreiniging van fijne stenen tegels Pad, beige (met natuurhaar) 6.371-081.0 Voor het polijsten en opfrissen van harde en elastische ondergronden. Diamantpad, wit 6.371-256.0 Voor de grove reiniging en correctie. Verwijdert kleine krassen en zorgt voor een proper, zijdemat oppervlak. Diamantpad, geel 6.371-257.0 Voor de grove reiniging en correctie. Verwijdert fijne krassen en zorgt voor een nog homogener en glanzend oppervlak. Diamantpad, groen 6.371-238.0 Voor het polijsten van vloerbedekkingen met hoogglanslaag en voor het snel po- lijsten van terrazzo en natuursteen. Zuigbalk, 850 mm, recht 4.777-401.0 Zuigbalk, 850 mm, gebogen 4.777-411.0 Set Homebase Box 4.035-406.0 Mophouder 9.753-023.0 Adapter Homebase 5.035-488.0 Dubbele haak 6.980-077.0 Mop clip 6.980-078.0 Flessenhaak 6.980-080.0 Universele haak 4.070-075.0 Technische gegevens Vermogen Nominale spanning V 24 Accucapaciteit Ah (5h) 80/76 Gemiddeld opgenomen vermogen W 1100 Nominaal vermogen zuig- turbine W500 Nominaal vermogen bor- stelaandrijving W600 Zuigen Zuigcapaciteit, luchthoe- veelheid (max.) l/s 24 Zuigcapaciteit, onder- druk (max.) kPa (mbar) 12 (120) Reinigingsborstels Borsteltoerental 1/min 155 Borsteldiameter mm 430 Afmetingen en gewichten Theoretische oppervlak- tecapaciteit m²/h 1600 Max. werkbereik helling % 2 Volume reservoirs schoon/vuil water l 25/25 max. watertemperatuur °C 60 Omgevingstemperatuur °C 5...40 Leeggewicht (transport- gewicht) kg 109(107

Totaal gewicht (bedrijfs- klaar) kg 137 (135) Afmetingen batterijvak mm 350 x

Bepaalde waarden conform EN 60335-2-

Totale bewegingswaarde m/s

<2,5 Onzekerheid K m/s

dB(A) 66 Onzekerheid K

dB(A) 81 EU-conformiteitsverklaring Product: Vloerreiniger Type: 1.127-xxx 1.515-xxx Van toepassing zijnde EU-richtlijnen 2006/42/EG (+2009/127/EG) 2014/30/EU Toegepaste geharmoniseerde normen EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335–2–72 EN 61000–6–2: 2005 EN 62233: 2008 Toegepaste landelijke normen
