GEBRUIKSAANWIJZING PHG 1845 Battery Kärcher

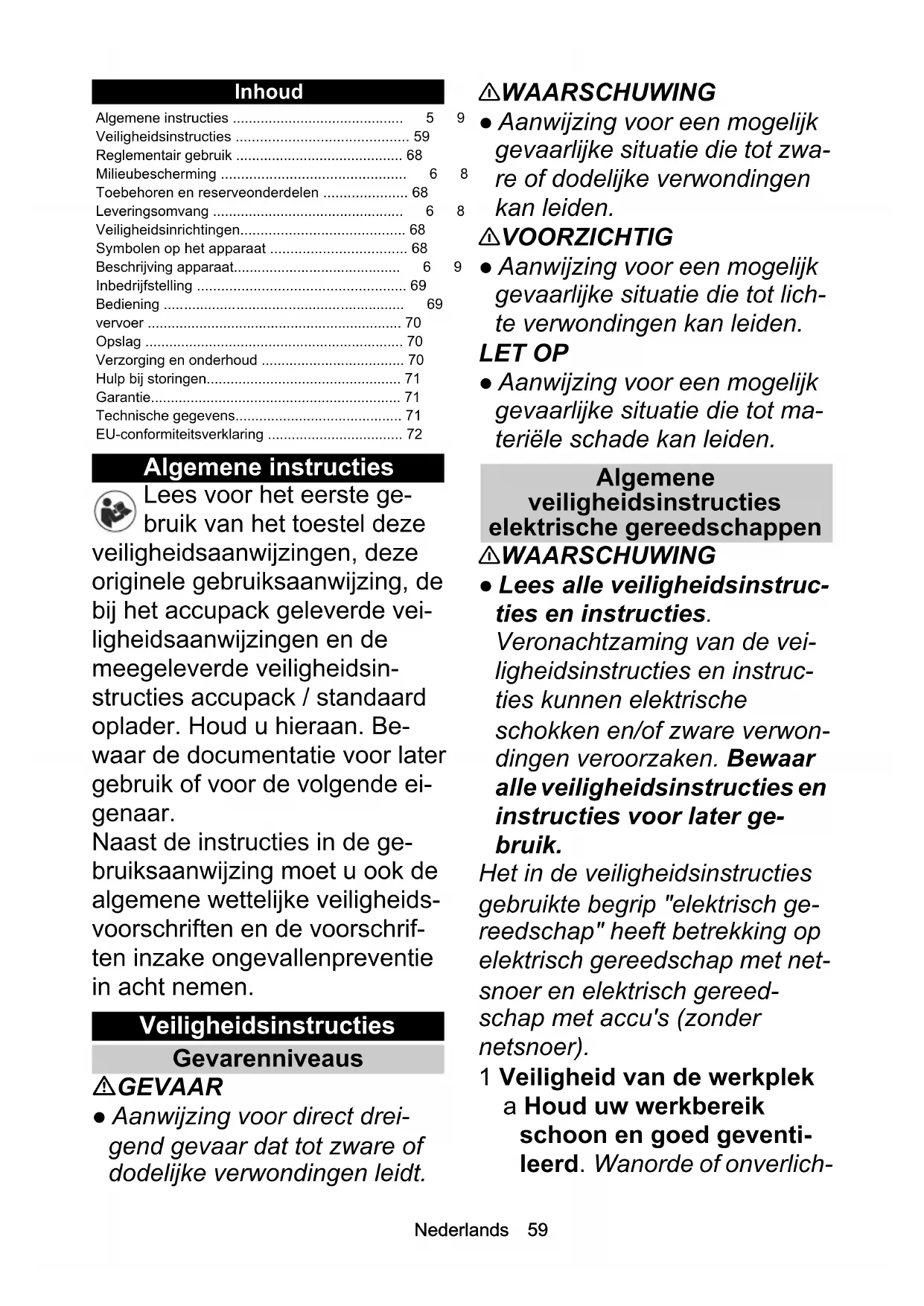

Algemene instructies 5

Veiligheidsinstructies 59

Toebehoren en reserveonderdelen 68

Leveringsomvang 6

Veiligheidsinrichtingen. 68

Symbolen op het apparaat 68

Beschrijving apparaat 6

Inbedrijfstelling 69

Bediening 69

vervoer 70

Opslag 70

Verzorging en onderhoud 70

Hulp bij storingen. 71

Garantie 71

EU-conformiteitsverklaring 72

Algemene instructies

Lees voor het eerste gebruik van het toestel deze

veiligheidsaanwijzingen, deze originele gebruiksaanwijzing, de bij het accupack geleverde veiligheidsaanwijzingen en de meegeleverde veiligheidsin-structies accupack / standard oplader. Houd u hieraan. Bewaar de documentatie voor later gebruik of voor de volgende eigenaar.

Naast de instructies in de gebruiksaanwijzing要去 ook de algemene wettelijk veiligheidsvoorschriften en de voorschriften inzake ongevallenpreventie in acht nemen.

Veiligheidsinstructies

Gevarenniveaus

△GEVAAR

• Aanwijzing voor direct dreigend gevaar dat tot zware of dokelijke verwondingen leidt.

△WAARSCHUWING

• Aanwijzing voor een möglichke gevaarlijke situatie die tot zware of dodelijkke verwondingen kan leiden.

△VOORZICHTG

9 Aanwijzing voor een möglichke gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

• Aanwijzing voor een möglichke gevaarlijke situatie die tot materiaanse schade kan leiden.

Algemene veiligheidsinstructies elektrische gereedschappen

WAARSCHUWING

• Lees alle veiligheidsinstru-ties en instructies.

Veronachtzaming van de veiligheidsinstrumentes en instructies können elektrischeschokken en/of zware verwondingen veroorzaken. Bewaar alle veiligheidsinstrumentes en instructies voor later gebruik.

Het in de veiligheidsinstructies gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netsnoer en elektrisch gereedschap met accu's (zonder netsnoer).

1 Veiligkeit van de werkplek a Houd uw werkbereik schoon en goed geventleerd. Wanorde of onverlich-

te werkbereiken kunnen ongevallen veroorzaken.

b Werk met het elektrische gereedschap nicht in een explosieve omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrische gereedschappen veroorzaken vonken, waardoor het stof of de dampen kunnen ontvlammen.

c Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap buiten bereik. Bij afleiding kunt u de controle over het apparaat verliezen.

a De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrische gereedschappen die over randaarding beschikken. Onveranderde stekkers en passende stopcontacten verminderendeks op een elektrischeschok.

b Vermijd lichamelijk contact met geaarde oppervlakken zoals van buizen, verwarmingen, ovens en

koelkasten. Er bestaat verhoogde kans op een elektrische schok als uw lichaam geaard is.

c Houd elektrische gereedschappen uit de buurt van regen en vocht. Het indringen van water in een elektrisch gereedschap verhoogt de kans op een elektrische schok.

d Gebruik de kabel nicht voor andere doeleinden, bijv. om het elektrische gereed-schap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabeluit de buurt van把它, olie, scherpe randen of bewegende apparaatonderdelen. Beschadigde of in elkaar gewikkelde aansluitkabels verhogen de kans op een elektrische schok.

e Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen verlengsnoeren die ook voor buiten geschikt zich. Het gebruik van een voor buiten geschikt verlengsnoer vermindert de kans op een elektrische schok.

f Als het gebruik van het elektrische gereedschap in vochtige omgeving niet te vermijden is, gebruik

dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindt de kans op een elektrische schok.

a Wees aandachtig, let op wat u doet en ga verstandig te werk met een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onachtzaamheid bij het gebruik van het elektrische gereedschap kan tot ernstig letsel leiden.

b Draag een persoonlijke veiligheidsuitrusting en.altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting, zoals stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming, vermindert afhankelijk van het soort en het gebruik van het elektrische gereedschap de kans op letsels.

c Vermijd een onbedoelde inbedrijfstelling. Controler of het elektrisch gereedschap uitgeschakeld is, voordat u het op de stroomvoorziening en/of de accu aansluit, optilt of

draagt. Als u bij het dragen van het elektrisch gereed-schap uw vinger op de schakelaar hebt of het apparaat in ingeschakelde toestand op de schakelaar aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Gereedschappen of sleutels die zich in een draaiend apparaatonderdeel bevinden, kunnentot verwondingen leiden.

e Vermijd een abnormale lichaamshouding. Zorg voor stabiliteit en blij al-tijd in evenwicht. Daardoor kunt u het elektrische ge-reedschap in onverwachtesituaties beter controeren.

f Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende onderdelen. Losse kleding, handschoenen, sieraden of langhaar kunnen vast komen te zitten in bewegende delen.

g Als stofafzuiig- en opvanginrichtingen gemonteerd kuren worden, controleer dan of deze aangeslo-ten zich en juist gebruikt worden. Gebruik van een

stofafzuiing kanGeVaren door stof verminderen.

4 Gebruik en behandeling van het elektrische gereed-schap

a Vermijd overbelasting van het apparaat. Gebruik voor uw werk het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het opgegeben vermogensbereik.
b GebruiK geen elektrisch gereedschap waarvan deschakelaar defect is. Eenelektrisch gereedschap datnietmeer in- ofuitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.
c Trek de stekker uit het stopcontact en/of verwijder de accu, voordat u instellenen aan het apparaatuitvoert, toebehorenervangt of het apparaatweglegt.Deze voorzorgsmaatregel verhinder het per ongeluk starten van het elektrische gereedschap.
d Bewaar ongebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat het apparaat Niet gebruiken door personen die hiermee nicht ver-

trouwd zijn of die deze instructies Niet gelezen hebben. Elektrische gereedschappen zich gevaarlijk als ze door onervaren personen gebruikt worden.
e Onderhoud elektrische gereedschappen zorgvul-dig. Controller of bewegende delen perfect functioneren en nicht klemmen en of onderdelen gebroken of zodanig beschadigd zich dat de werking van het elektrische gereedschap gevaar loopt. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Vele ongevallen worden door slecht onderhonden elektrische gereed-schappenveroorzaakt.
f Houd snijgereedschappen scherp en schoon. Zorgvuldig onderhonden snijgereedschappen met scherpe snijkanten komen mindersnel vast te zitten en{kunnen beter geleid worden.
g Gebruik elektrisch gereed-schap, toebehoren, inzet-gereedschappen enz. overeenkomstig deze in-stricties. Houd hierbij re-kening met de werkomstandigheden en de uit te voeren werkzaam-heden. Het gebruik van

elektrische gereedschappen voorander dan het reglementair gebruik kan tot gevaarlijke situatuies leiden.

5 Gebruik en verzorging van accupacks

a Laad de.Accupack alleen met door de goedgekeurde oplaadapparaten.Laders die nicht geschikt zich voor de desbeteffende accu+kunnen brand veroorzaken.
b Gebruik het apparaat al-leen met een meegeleverde accupack. Het gebruik van andere accupacks kan letsel en brand veroorzaken.
c Houd de accu bij nicht-gebruik uit de buurt van metalen voorwerpen zoals paperclips, munten, sleultels, spijkers, schroeven of anderekleine metalen voorwerpen die kortsluiing van de contacten zouden hunnen verooorzaken. Kortsluiing kan leiden tot brand of explosions.
d Eventueel kan uit de accupack vloeistof uittreden. Vermijd contact. Als u toch met de vloeistof in contact komt, grondig afspoelen met water. Als de vloeistof in de ogen te-rechtkomt, onmiddelijk een arts raadplegen. Accu-vloeistof kan uitslag en bran

den van de lui sveroorzaken.

6 Service

a Laat uw elektrisch gereed-schap alleen door gekwalificeerd vakpersoneel en alleen met originele reservonderdelen repareren. Hierdoor wordt gegaran-deerd dat de veiligheid van het apparaat behouden blijft.

Veiligheidsinstrumenties voor heggenscharen

Houd alle lichaamsdelen uit de buurt van het snijmes. Probeer Niet om snijgoed te verwijderen of het te snijden materiaal vast te houden als het mes draait. Verwijder vastzittend snijgoed allen als het apparaat is uitgeschakeld. Een moment van onachtzaamheid bij het gebruik van de heggenschaar kan tot ernstig letsel leiden.
Pak de heggenschaar vast aan de greed en als het mes stilstaat. Bij het transport of het opslaan van de heggenschaar.altijd de veiligheidsafdekking aanbrengen.Een zorgvuldige omgang met het apparaat verminderdtkans op letsel door het mes.
Houd elektrisch gereed-schap alleen vast bij de ge- isoleerde oppervlakken van

de handgrepen, omdat het snijmes in contact kan komen met verborgen stroom-kabels. Als het snijmes in contact kommt met een spanningvoerende leiding,{kunnen de metalen onderdelen van het apparatusaat onder spanning komen te staan en een elektrische schok veroorzaken.
- Blijft ver van het werkbereik, als zich hier leidingen en kabels bevinden. Tijdens gebruik{kunnenleidingen en kabels door het snijmes gegren en beschadigd worden.

Extra veiligheidsinstructies

GEVAAR · Ernstig letsel, als van het snijmes voorwerpen worden geslingerd of draden of snoeren in het snijwerktuig verstrikt raken. Controller het werkbereik voor gebruik grondig op voorwerpen zoals stenen, stokken, metaal, draden, botten of spelgoed en verwijder dit.
- Gebruik het apparaat nooit, als Personen, in het bijzonder kinderen of dieren, zich binnen een straal van 15 m bevinden, waar er gevaar bestaat dat voorwerpen door het snijmes worden weggeslingerd. - U mag aan het apparaat geen wijzigingen uitvoeren. - Ernstig letsel door ongeconcentreerd werkken. Gebruik het apparaat Niet, als u

onder invloed staat van drugs, alcohol of medicamenten of als u moe bent.

WAARSCHUWING Dit apparatus mag nicht worden gebruikt door kinderen of Personen met een lichamelijke, sensorische of verstandelijke beperking noch door Personen die met deze aanwijzingen nicht vertrouwd zich. Een ongehinderd zich op het werkbereik helpt bij het herkennen van eventuele gevaren. Gebruik het apparatusaat alleen bij goede verlichting. Controleer voor gebruik of het apparatusaat, alle bedieningselementen en veiligheidsvoorzieningen correct werken. Controleer op losse sluitingen, zorg ervoor dat alle beschermafdekkingen en grepen correct en stevig zich bevestigd. Gebruik het apparatusaat Niet als het Niet in onberispelijke toestand is. Vervang versleten of beschadigde delen, alvorens het apparatusaat in bedrijf te nemen.

• Draag bij het werken met het apparaat lange, zware broeken, kleding met lange mouwen en antislip schoeisel. Werk nooit op blote voeten. Draag geen sandalen of korte broeken. Draag geen loszittende kleding of kleding met snoeren en banden.
• Gevaar op terugslag door verlies van evenwicht. Zorg voor een normale lichaamshouding, zorg voor een vaste, veilige

stand en blij.altijd in evenwicht.

• Houd het apparaat steeds met twee handen vast. Houd de voorste handgreep met een hand vast. Houd met de andere hand dechterste handgreep vast, bedien de ontgrendelknop en de apparaatschakelaar. U moet de meegeleverde draaggordel dragen wanner u het apparaat gebruikt. De draaggordel is voorzien van een snelsluiting. De draaggordel helpt u om het apparaat onder controle te houden wanner het na het snijden omlaag worden gebracht en om het gewicht van het apparaat tijdens het snijden op te vangen.

• Maak uzelf vertrouwd met de draaggordel en de snelsluiting voordat u het apparaat gebruikt. Draag geen kleding over het draagharnas en belemmer nooit op een andere manier de toe-gang tot de snelsluiting. - Gevair voor elektrische schokken. Werk Niet met het apparaat binnen 10m van bovengrondse leidingen. - Gebruik het apparaat Niet in de buurt van palen, hekken, gebouwen of beweeglijke voorwerpen. - De messen van het apparaat� scherp. Draag stevige handschoenen en werk voorzichtig, als u monteert, verwangt, reinigt of de bevestiging van schroeven controleert.

• Vervang versleten of beschadigde delen, alvorens het appa

raat in bedrijf te nemen. Stop het apparaat onmiddelijk en controllerer op schade of identificier de oorzaak van de trilling als het apparaat is geallen, een stoot heeft gekreten of abnormaal trilt. Laat schade repareren door de geauthoriseerde klantenservice of verwang het apparaat.
- Controller voor elk gebruik of de schachtverbinding van de stang en het snijgereedschap goed+zijn bevestigd. Controller voordat u een heg of een struik doorsnijdt of er mensen of dieren ache ter of erin zitten.
Schakel de motor uit, verwijder het accupack en controllerer of alle beweeglijke delen volledig tot stilstand zichn gekomen:
- Voordat u de werkpositie van het snijwerktuig instelt.
- Voordatu het apparaat reinigt of een blokkering verwijdert.
- Voordat u het apparaat onbeheerd awhile.
- Voordat u het apparaat controleert, onderhoudt of aan het apparaat werkt.

VOORZICHTIG · Draag een veiligheidsbril en een gehoorbescherming. · Draag bij werkzaamheden in bereiken waar het gevaar voor vallen vallende voorwerpen bestaat een hoofdbescherming. · Letselgevaar, als losszittende kleding, haren of sieraden door beweeglijke de-len van het apparatusat worden ge

grepen. Houd kleding en sieraden uit de buurt van beweeglijke delen van de machine. Bind lange haren samen. Controleer voor elk gebruik van het apparaat of het snijwerktuig geen contact kan make met andere voorwerpen. Gebruik het apparaat Niet op ladders of instabiele ondergronden. Gehoorbescherming uw vermogen om waarschuwingstonen te horen beperken. Letkaarom op mogelijkke bevaren in de buurt en in het werkbereik. Het geluid van het apparaat kan uw gehoorsvermogen beperken. Letaarom op eventuele bevaren in de buurt en in het werkbereik.

LET OP • Beweeg het apparaat Niet met geweld door zich begroeide heggen. Hierdoor kūnnen de snijwerktuigen blokkeren en langzamer worden. Reduceer de werkslheid als de snijwerktuigen blokkeren. Snij geen takken die te groot� om:tussen de snijbladen te passen. Gebruik een hand- of takkenzaag zonder motor om groteretakken af te zagen.

Veilig vervoer en veilige opslag

WAARSCHUWING · Scha-kel het apparaat uit,That het afkoelen en verwijder deaccupack, alvorens het op te slaan of te transporteren.

VOORZICHTIG · Ter voorkoming van ongevallen en letsel mag het apparaat alleen worden getransporteerd en opgeslagen als de mesbescherming is geinstalleerd. · Letselgevaar en beschadiging van het apparaat. Beveilig het apparaatijdens transport gegen bewegen of vallen. · Bewaar het.Accupack voor de veiligheid gescheiden van het apparaat.

LET OP • Verwijder alle vreemde delen van het apparaat alvorens het te transporteren of op te slaan. Bewaar het apparaat op een droge en goed geventilerde plaats, ontogankelijk voor kinderen. Houd het apparaat uit de buurt van corroderende stoffen, zoals tuinchemicalien. Het apparaat mag nicht buiten worden bewaard.

Veilig onderhoud en veilige verzorging

WAARSCHUWING · Scha-kel de motor uit, verwijder de accupack en zorg ervoor dat alle beweeglijke delen volledig stilstaan:

Voor reiniging en onderhoud van het apparatus.
- Alvorens toebehorendelen teervangen.
- Letselgevaar door scherpesnijwerktuigen. Voer het verwijderen of aanbrengen van de mesbescherming, het reinigen

en het oliën van het apparaat bij-zonder voorzichtiguit. Zorg er-voor dat het apparaat in een veilige toestand is door regelmatig te controleren of bouten, moeren en schroeven vast+zijn aangedraaid. Verwijder afhankelijk van het gebruik het vuil met een harde borstel van de snijwerktuigen, en breng als antiroestmaatregel een geschikte olie aan, alvorens de mesbescherming wee aan te brengen. De fabrikant advisert om als antiroestbescherming en om te oliën een spray te gebruiken. Raadpleeg uw klantenservice met betrekking tot een geschikte spray. U kunt de snijwerktuigen voor elk gebruik op de beschreven wijze oliën.

VOORZICHTIG · Gebruik al-leen toebehoren en reserveonderdelen die worden aanbevolen door de fabrikant. Origineel toebehoren en origine-le reserveonderdelen garanderen een veilige en storingsvrijewerking van het apparaat.

LET OP • Reinig het product na elk gebruik met een zachte, droge doek.

Instructie Service- en onderhoudswerkzaamheden mogenaalleen doordienovereenkomstig gekwalificeerd personeel wordenuitgevoerd. Wij adviseren om het product ter reparatie aan een geauthoriseerd service

centrum op te sturen. U mag alleen de in deze gebruiksaanwijzing beschreiben instellingen en reparationsuitvoeren.Raadpleeg uw geauthoriseerde klantenservice voor verdergaande reparations.

Restrisico's

△WAARSCHUWING

• Ook als het apparaatzoals voorgeschreiben worden gebruikt, blijven restrisico's voorhanden. De volgende bevaren hunden door gebruik van het apparaat ontstaan:
• Letsel door contact met het snijgereedschap. Houd snijwerktuigenuit de buurt van uw lichaam. Gebruik de mesbescherming als u Niet aan het snijden bent.
  Trillingen kuren tot letsel leiden. Gebruik voor alle werkzaamheden steeds het juiste gereedschap, gebruik de hiervoor bedoelde grepen en begrens de arbeitsstijd en de duur van blootstelling.
• Lawaai kan leiden tot gehoorschade. Draag een gehoorbescherming en begrens de belasting.

• Langdurig gebruik van het apparaat kan door trillingen tot doorbloedingsstoringen in de handen leiden. Een algemeen

geldende duur voor het gebruik kan Niet worden vastgelegd, waar deze vanmeerderere invloedsfactoren afhangt:

• Persoonlijke aanleg voor slechte doorbloeding (vaak koude vingers, tinteling in de vingers)
  Lage omgevingstemperatuur. Draag warme handschoenen om uw handen te beschermen.
• Belemmering van de doorbloeding door stevig vastpakken.
• Ononderbroken gebruik is schadelijker dan door pauzes onderbroken gebruik. Bij regelmatig, langdurig gebruik van het apparaat en bij herhaaldelijk optreden van symptomen, zoals tinteling in de vingers, koude vingers, dient u contact op te nemen met een arts.

• De accu-heggenschaar met verlenging is alleen voor privégebruik bedoeld.
• Het apparaat is alleen voor gebruik buiten bedoeld.
• Uit veiligheidsredenen moet het apparaat steeds met beiden handen veilig worden vastgehonden.
• Het apparaat is bedoeld voor het snijden van heggen, struiken en soortgelijke planten. De gebruiker staat stabel op de grond.
• Het apparaat mag worden verlangd tot maximaal 2,93m .
• Het apparaat mag alleen worden gebruikt in een droge, goed verlichte omgeving.

Elk ander gebruik, zoals het snijden van gras, bomen en takken, is Niet toegestaan.

Milieubescherming

Het verpakkingsmaterial is recyclebaar. Gooi verpakkingen met het geschaden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd weggooien een lijk gevaar voor de gezondheid en het milieu kunormen. Voor een correct gebruik van het apparaat eze onderdelenECHTERoodzakelijk. Apparaten it symbologen Niet met het huisvuil worden egood.

Instrueties voor inhoudsstoffen (REACH)

Actuele informatatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werkung van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controller de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Veiligheidsinrichtingen

△VOORZICTIG

Ontbrekende of gewijzigde veiligheidsinrichtingen

Veiligheidsinrichtingen zijn er voor uwveiligheid.

Verander of omzeil veiligheidsinrichtingen nooit.

Ontgrendelingsknop

De ontgrendelingsknop apparaatschakelaar aan dechterste handgreep garandeert de tweehandenbediening. De ontgrendelingsknop blokkeert de apparaatschakelaar en voorkomt dat de heggenschaar ongecontroleerd worden gestart.

Mesbescherming

De mesbescherming vormt een belangrijk onderdeel van de veiligheidsinrichtingen van de heggenschaar. Een beschadigde mesbescherming mag Niet meer worden gebruikt en要去 onmiddelijk worden verrangen.

Symbolen op het apparaat

	Algemeen waarschuinvesteken
	Lees voor de inbedrijfstelling de ge- bruiksaanwijzing en alle veiligheidsin- structies.
	Draag bij werkzaamheden met het appa- raat een geschikte hoofd-, oog- en ge- hoorbescherming.
	Draag bij werkzaamheden met het appa- raat veiligheidsschoenen met antislip.
	Draag bij werkzaamheden met het appa- raat antislip en slijtvaste handschoenen.
	Stel het apparaat Niet bloot aan regen of vocht.
	Trekken: Snelsluiting
	Gevaar voor letsel. Het scherpe snijge-reedschap Niet aanraken.
	Elektrisch gevaar. Houd bij het werken met het apparaat een minimumafstand van 10 m tot bovengrondse leidingen.
	Gevaar door wegsglingerde voorwerpen. Houd toeschouwers, in het in het bijzonder kinderen en huisdieren, min-stens 15 m weg van het werkbereik.
	De op het etiket aangegeven geluids-drukniveau bedraagt 95 dB.

Beschrijving apparatus

In deze gebruiksaanwijzing worden de maximale uitrusting beschreiben. Afhankelijk van het model zijn er verschillen in de leveringsomvang (zie verpakking).

Afbeelding zie pagina's met grafieken

Afbeelding A

① Apparaatschakelaar
② Ontgrendelingsknop apparaatschakelaar
③ Bovenste schacht
4Zwenkkop
⑤ Snijmes
6Draaimanchet
7Verlengstuk
8Dog voor draaggordel
9nderste schacht
Ontgrendelingsknop accupack
⑪Typeplaatje
12 Draaggordel
13 Mesbescherming
14 Snijgoedveger
15Snellader Battery Power 18V
16Accupack Battery Power 18V

• optioneel

Accupack

Het apparaat kan met een 18 V Battery Power van Kärcher accupack worden gebruikt.

Inbedrijfstelling

△WAARSCHUWING

Ongecontroleerd starten

Levensgevaardoor snijwonden

Neem bij alle voorbereidende maatregelen de accu uit het apparatus.

Verlengstuk monteren

Indien nodig kan het apparaat worden verlangd met het bijgeleverde verlangstuk.

Afbeelding B

LET OP

Vuil op de verbindingspunten

Schade aan het apparaat alsijdens de montage vuil tussen de verbindingspunten van het verlengstuk en het apparaat komt.

Controleer de verbindingspunten op vuil en verwijder het vuil voor de montage.

Leg gedemonteerde verbindingsdelen alleen op schone oppervlakken.

1. Draai voor het losmaken de draaimanchet op de onderste schacht maar links.
2. Plaats het verlangstuk en draai voor het bevestigen de draaimanchet maar rechts.
3. Steek de bovenste schacht in het verlangstuk en draai voor het bevestigen de draaimanchet maar rechts.

Snijgoedveger monteren

1. De snijgoedveger monteren.

Afbeelding C

Draaggordel inhangen

De draaggordel helpt u om het apparaat gecontroleerd neer te latenten en om het gewicht van het apparaat tijdens het gebruik op te vangen.

Afbeelding D

1. De haken van de draaggordel in de ogen aan de greep en de schacht hangen. De draaggordel over een schouder hangen. Zorg ervoor dat de draaggordel bij gevaar snel kan worden losgemaaakt.

Accuplaatsen

LET OP

Vervuilde contacten

Schade aan apparaat en accu

Controleer de accuopname en de contacten voor hetplaaten op verontreiniging en reinig ze, indien nodig.

Afbeelding E

1. Accu in de opname schuiven tot deze hoorbaar vergrendelt.

Bediening

Personen die de heggenschaar voor het eerst gebruiken worden aangeraden voor aanvang van de werkzaamheden zich door een ervaren persoon teLATEN instrueren en de omgang en technieken te oefenen.

Zwenkstuk instellen

De hoek tussen de steel / verlengstuk en de heggenschaar kan worden aangepast aan de werkomstandigheden.

Afbeelding F

VOORZICTIG

Scherp snijmes

Letsel door snijden

Draag veiligheidshandschoenen wonneer u aan het snijmes werkt.

1. Mesbescherming monteren.

Afbeelding G

1. Lijn de steel / verlangstuk parallel t.o.v. de grond UIT.
2. Druk met één hand op de zwenkknop.

Afbeelding H

WAARSCHUWING

Letsel door snijden bij contact met het scherpe mes

Verplaats het snijmes nooit met de hand.
4. Verplaats met de andere hand de steel / het verlangstuk tot de gewenste hoek is ingesteld.
5. Laat de zwenkknop los.

Apparaat inschakelen

1. De ontgrendelingsknop apparatuschakelaar indruken.

Afbeelding I

1. De apparaatschakelaar indrukken. Het apparaat start.
2. De apparaatschakelaar loslaten. Het apparaat stopt.

Bediening

△VOORZICHTIG

Letselgevaardoor scherpe messen

Draag bij alle werkzaamheden aan het apparaat een veiligheidsbril en veiligheidshandschoenen.

WAARSCHUWING

Gevaar voor letsel door ongecontroleerde bewegingen van het apparatus

Houd het apparaat steeds met twee handen vast. Draag alttijd de draaggordel.

1. Het snijgoed op vreemde deeltjes zoals papier, foyies of draden controleren en deze eventueel verwijderen.
2. De mesbescherming verwijderen.

Afbeelding J

1. Het apparaat inschakelen, zie hoofdstuk Apparaat inschakelen.
2. Heg trimmen.

Afbeelding K

Accupack verwijderen

Instructie

Verwijder bij langdurige werkonderbrekingen de accupack uit het apparaat en bescherm hem gegen onbevoegd gelebruik.

1. De ontgrendelingsknop accapack indrukken om het accapack te ontgrendelen.

Afbeelding L

1. Het accupack uit het apparaat nemen.

Werking beeindigen

1. De.Accupack uit het apparaat verwijdersen (zie hoofdstuk Accupack verwijdersen).
2. Het apparaat reinigen (zie hoofdstuk Reiniging van het apparaat).

vervoer

△VOORZICHTIG

Niet in acheit nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij het vervoer reckening met het gewicht van het apparatus.

△VOORZICTIG

Ongecontroleerd starten
Letsel door snijden

Neem de accu voor transport uit het apparaat.

Transporteer de heggenschaar alleen met aangebrachte mesbescherming.

1. Het accupack verwijderen, die hoofdstuk Accupack verwijderen.
2. De mesbescherming monteren.

Afbeelding G

1. Indien nodig het verlangstuk demonteren.

Afbeelding M

a Draai de bovenste draaimanchet maar links.
b Verwijder het verlengstuk van de bovenste schacht.
c Draai de onderste draaimanchet maar links.
d Verwijder het verlangstuk van de onderste schacht.

Opslag

LET OP

Vochtige omgeving

Corrosie

Sla het apparaat alleen in binnenruimten op.

△VOORZICHTIG

Niet in acheit nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij de opslag rekening met het gewicht van het apparaat.

△VOORZICHTIG

Ongecontroleerd starten

Letsel door snijden

Neem de accu voor transport uit het apparaat.

Bewaar de heggenschaar alleen met aangebrachte mesbescherming.

Voor elke opslag het apparatusaat reinigen (zie hoofdstuk

Reiniging van het apparatus).

1. Het.Accupack verwijderen,zie hoofdstuk Accupack verwijderen.
2. De mesbescherming monteren.

Afbeelding G

1. Indien nodig het verlangstuk demonteren.

Afbeelding M

a Draai de bovenste draaimanchet maar links.
b Verwijder het verlengstuk van de bovenste schacht.
c Draai de onderste draaimanchet maar links.
d Verwijder het verlangstuk van de onderste schacht.

1. Het apparaat op een droge en hoed geventileerde plaats bewaren. Uit de buurt houden van corroderende stoffen zoals tuinchemicalien en zouten.

Verzorging en onderhoud

△VOORZICHTIG

Ongecontroleerd starten

Letsel door snijden

Neem voor alle werkzaamheden aan het apparaat de accu uit het apparaat.

VOORZICTIG

Letselgevaar door scherpe messen

Draag bij alle werkzaamheden aan het apparaat een

veiligheidsbril en veiligheidshandschoenen.

Reiniging van het apparatusat

LET OP

Onjuiste reining

Schade aan het apparaat

Reinig het apparaat met een vochtige doeck.

Gebruik geen oplosmiddelhoudende reinigingsmidden.

Dompel het apparaat Niet onder in water.

Reinig het apparaat Niet met een slang of een hoge-drukstraal.

Afbeelding N

1. Het apparatusat laten afkoelen.
2. Met een borstel de plantenresten en het vuil van het mes en de motorbehuizing verwijderen.
3. De ventilatiesleuven van het apparaat met een borstel reinigen.

Schroefsluiting mes controleren

△VOORZICHTIG

Losgemaakte schroefverbinding

Snijletsel door ongecontroleerde bewegingen van het mes

Controleer regelmatig de correcte bevestiging van deschroefverbinding van het mes.

Afbeelding O

1. De schroeven/moeren op vaste bevestiging contro-leren.
2. Loszittende schroeven/moeren vastdraaien.

Inoliën van de mestanden

Om de meskwaliteit te behouden,要去en de mesbladen na elk gebruik met olie worden behandeld.

Instructie

Een goed resultaat worden bereik, als machineolie met large viscositeit of spuitolie worden gebruikt.

Afbeelding P

1. Het apparaat op een vlakke ondergrund leggen.
2. De olie aan de bovenzijde van de mesbladen aanbrengen.

Slijpen van de mestanden

Instructie

Verwijder bij het slijpen zo weinig materiaal als möglichk, en behoud de oorspronkelijke hoek van de bladtand.

△VOORZICTIG

Scherpe messen

Letsel door snijden

Draag bij het slijpen van de mestanden geschikte veiligheidshandschoenen.

1. Het mes in een bankschroef klemmen.
2. De vrijliggende zichde van de bladtanden met een vrij slijpen.
3. Het mes voorzichtig met de hand verder schuiven tot de Niet geslepen bladtanden toegankelijk worden.
4. De vrijliggende Kant van alle mestanden met een vijl slijpen.

Hulp bij storingen

Storingen haben vaak oorzaken die eenvoudig met behulp van het volgende overzicht konnen worden verholpen. Neem bij twijfel of storingen die hier nicht worden vermeld contact op met de erkende klantenservice.

Hoe ouder de accupack is, hoe lager de capacititeit ook bij goed onderhoud worden, zodat ook in volledig opgeladen toestand Niet meer de volledige looptijd worden bereikt. Dit is geen defect.

Fout Oorzaak Remedie
Apparaat start nicht	Accupack is nicht correct geplaatst.	Accupack in de opname schuiven tot deze vergrendelt.
	Accupack is leeg. • Accupack opladen.
	Accupack is defect. • Accupack verrangen.
Apparaat stoptijdens bedrivijf	Mes met snijgoed geblokkeerd. • Snijgoeduit mes verwijderen.
	De accu is oververhit • De werkzaamheden onderbreken en wachten tot de accutemperatuur waar in het normale bereik ligt.
	De motor is oververhit • De werkzaamheden onderbreken en de motor lately afkoelen.
Problemen bij het monteren van het verlangstuk	Vuile verbindingspunten	Verwijder aangekoekt vuil van de uiteinden van het verlangstuk en de schachten van het apparaat. Plaats het apparaat en het verlangstuk al-leen op schone oppervlakken.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zich uitgegeven. Mogelijk storingen aan uw apparaat verhelpen we binnen de garantieperiode Gratis, voor zover een materiaal- of fabricagefout deoorzaak is. Als u gebruik wilt makeen van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge-. autoriseerde klantenservice.

(adreszieachterzijde)

Technische gegevens

Gegevens capaciteit apparaat
Nominate spanning	V	18
Stationair toerental	/min	1350
Snijlengte	cm 45
Afstand:tussen de tanden	mm	18
Werkbereik (max.)	m	2,9
Trillingsniveau volgens EN ISO 10517:2019
Hand-arm-trillingwaarde voorste handgreep	m/s2	1,5
Hand-arm-trillingwaarde achterste handgreep	m/s2	1,4
Onzekerheid	m/s2	1,5

Geluidsvermogensniveau volgens EN ISO 10517:2019
Geluidsdrukniveau LpA	dB(A) 84,2
Onzekerheid KpA	dB(A) 3,0
Geluidsvermogensniveau LWA	dB(A) 93,5
Onzekerheid KWA	dB(A) 1,4
Afmetingen en gewichten
Lengte x bredte x hoogte mm 2967 x	122 x
	250

Gewicht (zonder accupack) kg 4,3

Technische wijzigingen voorbehonden.

Trillingswaarde

△WAARSCHUWING

De aangegeven trillingswaarde werden met een standard-testprocedure gemeten en mag ter vergelijkking van de apparaten worden gebruikt.

De aangegeven trillingswaarde mag voor een Voorlopige beoordeling van de belasting worden gebruikt.

Afhankelijk van de wijze waarop het apparaat worden gebruikt, kan de trilingsemissieijdens het momentele gebruik van het apparaat van de aangegeven totale waarde afwijken.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een Niet door ons goedgekeurde wijziging van de machine verliest每次都 verklaring zich geldigheid. Product: Accu-heggenschaar met verlenging Type: 1.444-210.0

Relevant EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG (+2005/88/EG)

2011/65/EU

Toegepaste geharmoniseerde normen

EN 60745-1:2009+A11:2010

EN ISO 10517:2019

EN 55014-1: 2017

EN 55014-2: 2015

EN 50581:2012

Toeeg paste conformiteitswaarderingsprocedure 2000/14/EG en gewijzigd door 2005/88/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten:93,5

Gegarandeerd:95

De ondergeteken handelen in opdracht en met volmacht van de directie.

Gevolmachigde voor de documentatie: S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str.28-40

Protectie pentrucutit

Protectia pentrucutiteste un element important al echipamentului de protectiei al masinii de tuns gard viu. Oprotectie deteriorata pentrucutit nu mai trebuie Utilizata si trebuie inlocuita imediat.

Simboluri pe aparat

In timpul tuturor lucrarilor la aparat, puratai ochelari de protectie si manusi de protectie.

△VERTIZARE

In timpul tuturor lucrarilor la aparat, puratai ochelari de protectie si manusi de protectie.
