GEBRUIKSAANWIJZING GCPM 46 SM HWE Li EINHELL

NL Originele handleiding Benzinemaaier

TR Original Kullanma Talimati Benzin Motorlu Cim Biçme Makinesi

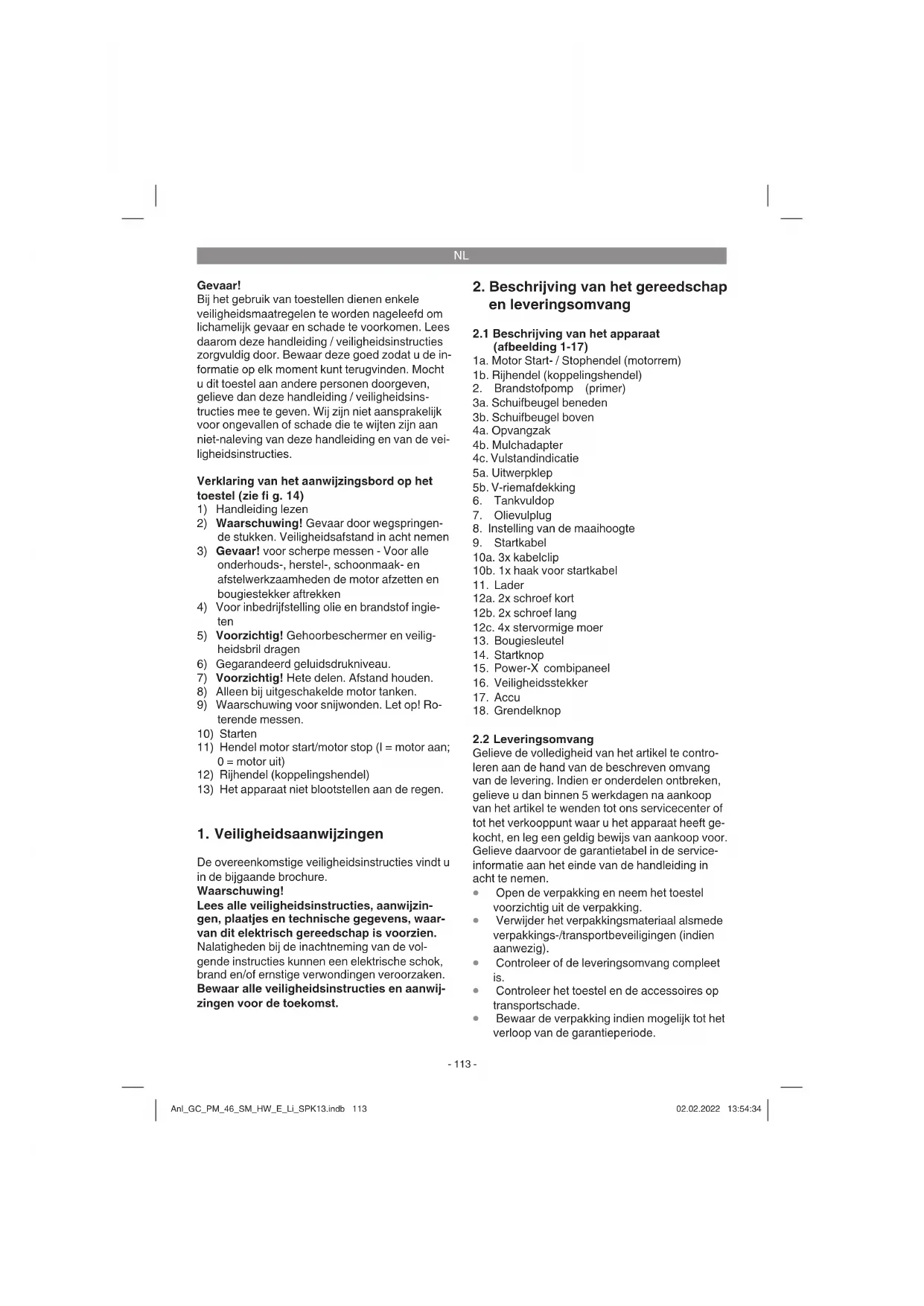

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waar deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen dooregeven, gelievean deze handleiding / veiligheidsinstructies mee te given. Wij zichnier Niet aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.

Verklaring van het aanwijzingsbord op het toestel (zie fi g. 14)

1) Handleiding lezen

2) Waarschuwing! Gevaar door wegspringende stukken. Veiligheidsafstand in acht nemen
3) Gevaar! voor scherpe messen - Voor alle onderhouds-, herstel-, schoonmaak- en afstelwerkzaamheden de motor afzetten en bougiestekker aftrekken
4) Voor inbedrijfstelling olie en brandstof ingieten
5) Voorzichtig! Gehoorbeschermer en veiligheidsbril dragen
6)Gegarandeerd geluidsdrukniveau.
7) Voorzichtig! Hete delen. Afstand houden.
8) Alleen bij uitgeschakelde motor tanken.
9) Waarschuwing voor snijwonden. Let op! Roterende messen.
10) Starten
11) Hendel motor start/motor stop (l = motor aan; 0 = motor uit)
12) Rijhendel (koppelingshendel)
13) Het apparaat Niet blootstellen aan de regen.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumenties vindt u in de bijgaande brochure.

Waarschuwing!

Lees alle veiligheidsinstructies, aanwijzingen,plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol-gende instructies hunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstrumentes en aanwij-zingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het apparaat (afbeelding 1-17)

1a. Motor Start-/ Stophendel (motorrem)
1b. Rijhendel (koppelingshendel)
2. Brandstofpomp (primer)
3a. Schuifbeugel beneden
3b. Schuifbeugel boven
4a. Opvangzak
4b. Mulchadapter
4c. Vulstandindicatie
5a. Uitwerpklep
5b. V-riemafdekking
6. Tankvuldop
7. Olievulplug
8. Instselling van de maaihoogte
9.Startkabel
10a.3x kabelclip
10b. 1x haak voor startkabel
11. Lader
12a. 2x schroef kort
12b. 2x schroef lang
12c. 4x stervormige moer
13. Bougiesleutel
14. Startknop
15. Power-X combipaneel
16. Veiligheidsstekker
17.Accu
18. Grendelknop

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controlleden aan de hand van de beschreiben omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdaten na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoed de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

NL

Gevaar!

Het toestel en het verpakkingsmaterialaal zichen geen spelgoed voor kinderen! Kinderen moogen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Benzinemaier
- Mulchadapter
Opvangzak
- 3xkabelclip
4x stervormige moer
2x schroef kort
2x schroef lang
Bougiesleutel
Schuifbeugelbeneden
Schuifbeugelboven
Power-Xcombipaneel
Veiligheidsstekker
Accu
Lader
Serviceboekjebenzine
Originele handleiding
Veiligheidsinstructies

Het toestel mag slechts voor werkzaamheden worden gezrukt waarvoort het bedoeld is. Elk verder gaand gezruik is Niet doelmatig. Voor waaruit voortvloeieende schade of letsel van welke aard dan ook is de gezruiker/bediener, Niet de fabrikant, aansprakelijk.

De benzinemaier is geschikt voor particulier gebruik in deuis- en hobbytuin.

Als grasmaaiers voor de particuliere huis- en hobbytuin worden diegene beschouwd die doorgaans Niet langer dan 50 ur jaarlijks overwegend worden gebruikt voor het verzorgen van gras- en gazonvlakten, maar Niet in openbare plantsoenen, sportpleinen en ook Niet in de land- en bosbouw.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemming niet ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Wij zich Niet aansprakelijk indien het toestel in ambachtelijkde industrielle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Het behoorlijk gebruik van de maier houdt in dat de bijgaande gebruiksanaanjijing van de fabrikant

in acht worden genomen. De handleiding bevat ook de bedrijfs- en onderhoudsvoorwaarden.

Waarschuwing! Wegens lichamelijk gevaar voor de gebruiker mag de grasmaier Niet voor volgende werkzaamheden worden ingezet: voor het trimmen van heesters, heggen en struikgewassen, voor het snoeien of versnipperen van rankgewassen of gazon op dakbeplantingen of in balkonbakken, voor het reinigen (afzuien) van voetpenden of als hakselaar voor het versnipperen van snoeisels van bomen en heggen. De maaier mag evenmin worden gebruikt als motorhakfrees Niet voor het gelijkmaken van bodemverheffingen, zoals b.v. molshopen.

Om veiligheidsredenen mag de grasmaier nicht worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschapssets van welke aard dan ook.

Type motor:
eencilinder-viertaktmotor 146 ccm
Opgenomen vermogen: 2 kW
Werktoerental n: 2900 ± 100 t/min.
Brandstof: benzine (E10)
Capaciteit van de tank: ca. 1
Motorolie: ca. 0,4 I
Bougie:F7RTC
Elektrodeafstand (bougie): 0,6 ± 0,1 mm
Maaihoogteverstelling: ... centraal (25-80 mm)
Maibreedte: 460 mm
Gewicht: 32,5 kg

Gevaar!

Geluid en vibratie

Geluidsdrukniveau L83,1 dB (A)
Onzekerheid K. 3 dB
Geluidsvermögen LWA 94,36 dB (A)
Onzekerheid Kw 1,75 dB
Geluidsvermögen gegardeerd 96 dB

Trillingsemissiewaarde a = 7,155m / s^2

Onzekerheid K = 1,5 m/s²

Draag een gehoorbeschermer.

Lawaai kan aanleiding goven tot gehoorverlies.

NL

Langer werken moet omwille van hard lawaai en sterke trillingen worden vermeden.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toestel uit als het nicht worden gebruikt.

Voorlichtig!

Restrisico's

Er blijven algtd restrisico's over ook al wordt dit elektrisch gereedschapaar behoren bediend. Volgende bevaren kuren zich voorden en verband met de bouwijze en uitvoer-ing van dit elektrisch gereedschap:

1. Gehoorschade indien geen gpaste gehoor-beschermer worden gedragen.
2. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

5. Vóor inbedrijfstelling

5.1 Assemblage van de componenten

Bij de levering zich enkele onderden gedemonteerd. De assemblage is eenvoudig uit te voeren, mits de volgende instructies in acht worden genomen.

Aanwijzing! Voor de assemblage en voor onderhoudswerkzaamheden heeft u de volgende extra gereedschappen nodig, die Niet bij de levering zichin inbegrepen:

• een olieopvangbak plat (voor olieverversing)
• een maatbeker 1 liter (bestand gegen olie/benzine)
• een jerrycan voor benzine
• een trechter (passend bij de vulopening van de tank)
  keukenrol (voort het afvegen van olie-/benzineresten; verwering aan het tankstation)
• een benzine-afzuigpomp (plastic uitvoering, verkrijgbaar in bouwmarkten)
• een oliekan met handpomp (verkrijgbaar in bouwmarktten)
  motorolie

Montage

1. Schuifbeugel (pos. 3) monteren zoals getoond in fi g. 3a-3b. Al naargelang de gewens-te hoogte van de graep een van de gaten (fi g. 3a_i pos.A) selectoren voor de bevestiging.

Belangrijk! Aan weerszijden bezelfde hoogte instellen!

1. Het Power-X combipaneel (pos. 15) met de meegeleverde schroeven monteren zoals go-toond in fi g.3c en 3d.
2. De greep van de starttrekkabel (pos. 9) zoals goedond in fi g. 1 inhangen aan de daartoe voorziene haak.
3. De trekkabels met de meegeleverde kabelclip (pos. 10a en 10b) zoals getoond in fig. 3e fi xeren aan de schuifbeugel.
4. Uitwerpklep (pos. 5a) met een hand optillen en de grasopvangzak (pos. 4a) inhangen zoals getoond in fi g. 4a.

Accu (pos. 17) en veiligheidsstekker (pos. 16) monteren zoals getoond in fig. 3f.

5.2 Instellen van de maaihoogte

Waarschuwing! Het verstellen van de maaihoogte mag alleen worden uitgevoerd bij afgezette motor.

• De maaihoogte worden centraal ingesteld met de verstelhendel voor de maaihoogte (fig. 7, pos. 8). Er{kunnen verschillende maaihoogtes worden ingesteld.
  Bedien de instelhendel en trek deze in de gewenste positie. Laat de hendel arreteren.

5.3 Laden van de LI-accupack (fi g. 3f / 13) Opgelet!

De lader mag alleen worden ingezet voor de Li- ion batterijnen van de Power-X-Change seriel!

De accu is beschermd gegen diepe ontlading. Het apparaat worden door een geinteggreider veiligheidsschakeling automatisch uitgeschakeld, als de accu is ontladen.

Waarschuwing! Bedien de Aan/Jit-schakelaar.
niet更是 als de veiligheidsschakeling het ap-.
paraat heeft uitgeschakeld.Dit kan schade aan de accu tot gevolg hebben.

1. Accupack uit de handgreep trekken, verwijl u de grendelknop (18) maar beneden drukt.
2. Vergelijk of de netspanning vermeld op het typeplaatje overeenstent met de beschikbare netspanning. Steek de netstekker van de

NL

lader (11) in het stopcontact. De groene LED begint te knipperen.

1. Schuif de accu op de lader.
2. Onder punt "indicatie lader" vindt u een tabel met de betekenissen van de LED-indicatie op de lader.

Tijdens het laden kan de accu wat warm worden. Dat is darüber normalaal.

Mocht het laden van het.Accupack nicht möglichzijn,controler dan

of op het stopcontact de netspanning voorhanden is
of een perfect contact aan de laadcontacten voorhanden is.

Indien het laden van het accupack algijd nog nicht mogelijk is, stuur dan

de lader
- en de accu pack\ aar onsite klantenservice.

Voor een deskundige verzending verzoeken wij u contact op te nemen met once klantendienst of het verkooppunt waar u het apparaat haeft aangekocht.

Zorg er bij de verzending of verwerking van accu's resp. het accu apparaat voor dat deze afzonderlijk worden verpakt in plastic zakken, om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de accapack is het raadzaam om opijd voor het herladen van de accapack te zorgen. Dit is in elk gevaloodzakelijk, wonneer u vaststelt dat het vermogen van het apparaat afneemt. Ontlaad de accapack nooit hebelaal. Dat leidt tot een defect van de accapack!

Accu-capaciteitsindicatie (fi g. 3f)

Druk op de schakelaar voor accu-capaciteitsindicatie (fi g. 3f, pos. A). De accu-capaciteitsindicatie (fi g. 3f, pos. B) signaleert de laadtoestand van de accu aan de hand van 3 LEDs.

De temperatuur van de accu is te laag. Verwijder de accu van het apparaat en LAST de accu eén dag liggen bij ruimtemateratuur. Als de foup opnieuw optreedt, dan werk hij diep ontladen en is hij defect. Neem de accu van het apparaat. Een defecte accu mag Niet meer gebruikt resp. geladen worden.

6. Bediening

Aanwijzing!

De motor worden geleverd zonder benzine en olie. Daarom voor inbedrijfstelling absolut olie en benzine erin gieten.

1. Controller het oliepeil (zie 7.2.1).
2. Gebruik voor het ingieten van benzine een trechter en maatbeker. Vergewis u ervan dat de benzine zuiver is.

Waarschuwing: Gebruik alktd alleen een veiligheidsjerrycan. Rook nicht bij het ingieten van benzine. Schakel de motor uit en laat hem enkele minutes afkoelen, voordat u de tank vult met benzine.
3. Vergewis u ervan dat de ontstekingskabel is aangesloten aan de bougie.

Veiligheidscontrole motorstart-/motorstophendel

Om een ongewild starten van de grasmaier te vermijden en te garanderen dat motor en mes bij gevaar snel stoppen, is deze uitergerust met een motorstart-/motorstophendel (fi g. 5a, pos. 1a). Deze要去e geactiveerd worden (fi g. 5b), voordat de grasmaier wordt gestart. Bij het loslaten van de motorstart-/motorstophendel要去e terugkeren in zich uitgangspositie (fi g. 5a).

Voordat u de motor start, moet u deze procedureeermaalsuitvoeren om er zeker van te zich dathendel en trekkabels correct functioneren.

Herhaal deze test nog eens bij gestarte motor. Na loslaten van de motorstart-/motorstophendel moet de motor binnen enkele seconden stoppen. Is dit nicht het geval, wend u dan tot de klantenservice.

Gevaar: Het maaimes roteert als de motor worden gestart.

NL

6.1 Motor starten

6.1.1 Starten met de E-starter

1. Vergewis u ervan dat de ontstekingskabel is aangesloten aan de bougie. Vergewis u ervan dat de veiligheidsstekker (fi g. 3f, pos. 16) in het Power-X combipaneel is gemonteerd.
2. Brandstofpomp (primer) (fi g. 6, pos. 2) 3x indrukken. Bij warmgelopen motor kan dit punt wegallen.
3. Ga ache ter de grasmaier staan. Activeer de motorstart-/stophendel (fi g. 5b) met de ene hand. De andere hand is aan de startknop (fi g.1, pos.14).
4. Start de motor door de startknop in te drukken. Als de motor is aangeslagen, dan LAST u de startknop meteen los. Indien u de startknop opnieuw bedient werijl de motor draait, dan veroorzaakt dit schade aan het startsysteem. Aanwijzing! Bij koel waar kan het vereist ons om de startpogingeermaals te herhalen.

6.1.2 Starten met de omkeersteller

1. Vergewis u ervan dat de ontstekingskabel is aangesloten aan de bougie.
2. Brandstofpomp (primer) (fi g. 6, pos. 2) 3x indrukken. Bij warmgelopen motor kan dit punt wegallen.
3. Ga ache ter de grasmaier staan. Activeer de motorstart-/stophendel (fi g. 5b) met de ene hand. De andere hand aan de startergreep honden.
4. Start de motor met de omkeersteller (fi g. 1, pos. 9). Hiervoor de greep ca. 10 tot 15 cm uittrekken (tot u een watertstand voelt), dan met een fl inke ruk maar u toe trekken. Mocht de motor Niet aanslaan, nog eens aan de greep trekken.

Aanwijzing! De trekkabel Niet laten terug-springen.

Aanwijzing! Bij koel werk kan het vereist zich om de startpogingeermaals te herhalen.

Rijaandrijving

Rijhendel/Koppelingshendel (fi g. 5a, pos. 1b): Als u deze hendel bedient (fi g. 5c), worden de koppeling voor de rijanaandrijving gesloten en de grasmaaier begint met lopende motor te rijden. Laat de rijhendel opijd los om de rijende grasmaaier te stoppen. Oefen het wegrijden en stoppen voordat u voor de eerste koer gras maait, tot u vertrouwd bent met het rijgedrag.

6.2 Instructies voor het juiste maaien

Gevaar!

Open de uitwerpklep nooit als de opvanginrichting worden leeggemaaKT en de motor nog loopt. Het roterende mes kan verwondingenveroorzaken.

Maak de uitwerpklep en de grasopvangzak altijd zorgvuldig vast. Als u die wilt verwijden, moet u eerst de motor afzetten.

Zet voor alle instel-, onderhouds- en reparatiewerkzaamheden de motor af en wacht tot het mes Niet meer draait. Trek de bougiestekker eraf.

Maaien

De motor is ontworpen voor de maaisnelheid voor gras, voor het uitwerpen van gras in de opvangzak en voor een lange levensduur.

Maai enkel met een scherp en intact mes zodate grashalmen Niet ultrafelen en het gazon nicht geel worden.

Om een keurig maaipatroon te bereiken leidt u de maiier in zorecht mogelijkke banen. De banen要去elkaar steeds overlappen met enkele centimeters zodate er geen stroken blijven staan.

De onderkant van het koetswerk van de maier schoon houden en afgezet grayscale verzijderen. Afgezet materiaal bemoeilijkt het starten, doet afbreuk aan de maikwaliteit en belemmert het uitwerpen van het grayscale.

Op hellingen moet de maiaabaan steeds dwarfs over de helling verlopen. Het weglijk den van de maaier kan door schuin omhoog verplaatsen worden voorkomen. Kies de maaihoogte naargelang de werkelijkke lenghte van het gras. Rijdt het gras in meerere beurten af zodate het gras per beurt maximaal 4 cm korter worden gereden.

Voordat u controles van welke aard dan ook aan het mes uitvoert dient u de motor af te zetten. Denk eraan dat het mes na het afzetten van de motor nog enkele seconden blijft draaien. Probeer nooit het mes te stoppen. Controller regelmatin of het mes correct bevestigd, in perfecte staat en goed geslepen is. Slijp of verrang het mes indien dit nicht het geval is. Indien het roterende mes een voorwerp raakt, de maaier uitschakelen en wachten tot het mes helemaal stilstaat. Controllerervolgens de toestand van het mes en de

NL

meshouder. Als het mes beschadigd is, moet het worden verrangen.

Mulchen (fi g. 4b)

Bij het mulchen worden het maaigoed in de gesloten behuizing van de maier verkleind en weever het gazon verdeld. Het opnemen en het verwijderen van het gras valt weg.

Mulchen is alleen möglichk bij relatief kort gras.

Om gebruik te makes van de mulchfunctie hangt u de opvangzak uit en schuift u de mulchodapter (pos. 4b) in de uitwerpopening en sluit u de uitwerpklep.

6.3 Motor afzetten

Om de motor af te zetten laut u de motorstart-/motorstophendel los (fi g. 5a, pos. 1a).

Trek de bougiestekker van de bougie af om te vermijden dat de motor start. Controleer voor het herstarten de trekkabel van de motorrem. Controleer of de trekkabel jeist is gemonteerd. Een geknakte of beschadigde stopkabel要去 worden verrangen.

6.4 Leegmaken van de grasopvangzak

Als de opvangzak gezuld is, dan worden het luchtdebiet minder en de vulstandindicator (4c) ligdtrecht gegen de opvangzak aan (fi g. 15).Maak de opvangzak leeg en het uitwerpkanaal vrij.

Gevaar! Alvorens de opvangzak eraf te nemen de motor afzetten en wachten tot het maigereedschap tot stilstand is gekomen.

Om de opvangzak af te nemen tilt u met eén hand de uitwerpklep op en met de andere hand neemt u de opvangzak aan het handvatuit (fi g. 4a).

Overeenkomstig de veiligheidsvoorschriften valt de uitwerpklep bij het wegemen van de opvangzak zich en sluit deijkenste uitwerpopening. Als waarbij grasresten in de opening blijven hangen, trekt u de maaier best onceveer 1 m terug om het starten van de motor te vergemakkelijken.

Grasresten in het koetswerk van de maaier en op het werkgereedschap Niet met de hand of de voet verwijdenen maar met de gegaste hulpmiddelen, b.v. borstel of handveger.

Om een goed opraapresultaat te bereiken dienen de opvangzak en vooral het net na gebruik van binnen te worden schoongemaakt.

Opvangzak enkel vasthaken als de motor afgezet is en het maigereedschap stilstaat.

Uitwerpklep met een hand optillen en met de andere hand de opvangzak aan het handvat vasthonden en van boven vasthaken.

7. Reiniging, onderhoud, opbergen, transport en bestellen van wisselstukken

Gevaar!

Werk nooit aan onderdelen van het ontstekingsystem waarop spanning staat en raak deze nooit terwijl de motor draaiit. Trek voor alle onderhoudswerkzaamheden de stekker van de ontstekingskabel van de bougie af. Voer nooit om het even welke werkzaamheden op het draaiende toestel uit. Werkzaamheden die Niet in deze handleiding beschreiben zichen mogen enkel door een geautoriseerde vakwerkplaats worden uitgevoerd.

7.1 Reiniging

Het valt aan te raden om de maaier na elk gebruik grondig schoon te makeen. Vooral de onderkant en de mesdrager. Daarvoor Kantelt u de grasmaaier maar beneden door de schuifbeugel maar,achter te drukken.

Aanwijzing: Voordat u de grasmaier Kantelt, moet u de brandstoftank volledig leegmaken met een afzuigpomp. De grasmaier mag Niet meer dan 90 graden worden gekanteld. Vuil en gras verwijdert u best meteen na het maaien. Vastgekoekte grasresten en vuil kunnen het maaien moeilijker maken. Controller of het grasuitwerpkanaal vrij is van grasresten en verwijder die indienodig.Maak de grasmaier nooit schoon met een waterstraal of hogedrukreiniger.Zorg ervoor dat geen water binnen in het apparaat verecht kan komen.Agressieve reinigingsmiddelen zoals koudreinigers of wasbenzine mooten Niet worden gebruikt.

Waarschuwing!

Scherpe messen! Draag bij het reinigen hand Schoenen.

Vuil en gras verwijdert u best direct na het maaien. Gedroogde grasresten en vuil kuren het maaien moeilijker makeen. Controller en het grasuitwerpkanaal vrij is van grasresten en verwijder die indien nodig. Reingel de maaier nooit met een hagedrukreiniger. De motor要去 droog blijven.

NL

Agressieve reinigingsmiddlesen zoals koudreiners of wasbenzine mogen nicht worden gebruikt.

7.2 Onderhoud

Voor onderhoudsintervallen worden verwezen\ aar het bijgaande onderhoudsboekje Benzine.

Aanwijzing: Vervuild onderhoudsmaterialiaal, afgewerkte olien, vetten enz. maar een daartoe voorzi-en in Zamelpunt brengen.

7.2.1 Benzinemotor

Aanwijzing! Motor nooit zonder of met te weinig olie latent draaien. Dit kan ernstige schade aan de motor veroorzaken.

Controle van het oliepeil

Grasmaier horizontal zetten. De oliemeetstaaf (fi g. 9a, pos. 7) door hem waar links te draaien eraf schroeven en de meetstaaf afvegen. Meetstaaf weeer tot aan de aanslag in de vulopening steken, maar nicht erin schroeven. Meetstaaf eruit trekken, horizontally houden en het olipeil afl ezen. Het olipeil moet zich:tussen max. en min. marking van de oliemeetstaaf (fi g. 9b) bevinden.

Olieverversing

Het valt aan te bevelen om de motorolie te verversen bijuitgeschakelde, maar nog warme motor.

1. Vergewis u ervan dat de vangkorf is neergehangen.
2. Maak de benzinetank leeg met een afzigpomp en laat de motor zo lang draaien, tot deresterende benzine is verbruikt.
3. Zeteenolieopvangbaknaastdegrasmaaier.
4. Open de olievulplug (pos. 7) en kantel de maaier 90^ opzij.
5. Door de geopende olievulplug stroomt de warmere olie in de opvangbak.
6. Nadat de oude olie eruit is gelopen zet u de grasmaier wee rechtep.
7. Verse motorolie ingieten tot de bovenste markering van de oliemeetstaaf is bereikt.
8. U moet afgewerkte olie verwerken volgens de geldende voorschriften.

7.2.2 Mes

Laat het mes om veiligheidsredenen alleen dooreen geauteurserde vakwerkplaats slijpen, uitbalanceren en monteren. Om een optimaal werkresultaat te bereiken valt het aan te bevelen om hetmes eenmaal peraar te lately controlen.

Vervangen van het mes (fi g. 8/pos. A)

Bij het verwangen van het maagereedschap mo- gen alleen originele onderdelen worden gezruikt.
De kenmerking van het mes moet overeenstemmen met het in de onderdelenijst opgegevenummer.

Nooit een ander mes monteren.

Beschadigde messen

Mocht het mes ondanks alle voorzichtigheid in aanraking zichen gekommen met een hindernis, meteen de motor afzetten en de bougiestekker eraf trekken.

Grasmaieraaracterkantelenenmescontroleropbeschadiging.Beschadigde ofverbogenmessemootenwordervangen.Nooiteenverbogenmesweerrechtbuigen.Nooitmeteenverbogenof sterk versletenmes werken,wantdatveroorzaakt trillingen en kan verdere beschadigin van de maaiar tot geolg hebben.

Waarschuwing! Er bestaat verwondingsgevaar als er met een beschadigd mes worden gewerkt.

7.2.3 Wielassen en wielnaven

Wielassen en wilnaven moeten eenmaal per seizoen worden ingevet.

Daarvoor neemt u de wielkappen met een schroevendraaier eraf en draait u de bevestigingssschroeven van de wielen los.

7.2.4 Onderhoud en instelling van de trekkabels

De trekkabels regelmatin oligen en controleren of ze gemakkelijk bewegen.

7.2.5 Onderhoud van het luchtfi iter (fi g. 10a/10b)

Door verontreinigde luchtfi Iters neemt het mot- orvermogen af, odomat er te weinig lucht waar de carburateur wordt geleid. Bij zeer stoffi ge lucht moet het luchtfi Iter vaker worden gecontroleerd. Luchtfi Iter nooit reinigen met benzine of brandbare oplosmiddelen. Luchtfi Iter alleen reinigen met perslucht of door uitkloppen.

7.2.6 Onderhoud van de bougie

Reinig de bougie met een koperdraadborstel.

1. Trek de bougiestekker (fi q.11, pos. A) eraf.
2. Verwijder de bougie met een bougiesleutel.
3. De montage gebeurt in omgekeerde volgorde.

7.2.7 Controle van de V-riem

Om de V-riem te controleren moet u de afdekking (fi g. 12, pos. 5b) verwijdenen.

NL

7.2.8 Reparatie

Vergewis u er na een reparatie of onderhoudsbuet van dat alle veiligheidstechnische onderden aangebracht en in fouloze staat+zijn.

Delen die verwondingen können veroorzaken,要去en voor andere Personen en kinderen ontoegankelijk worden bewaard.

Aanwijzing! Volgens de wet productaansprakelijkeid hij wij Niet aansprakelijk voor schade als gevolg van ondeskundige reparatie, of als bij onderdelen geen originele of door ons vrijgegeven delen worden gebruikt. Wij zich evenmin aansprakelijk voor schade die te wilten is aan ondeskundige reparaties. Laat reparaties uitvoeren door de klantendienst of door een geautoriserde vakman. Dit geldt ook voor toebehoren.

7.2.9 Werktijden

Gelieve wat betreft de werktijden de van kracht zijnde wettelijke bepalingen in acht te nemen, die vanplaats tot plaats konnen verschillen.

7.3 Voorbereiding voor het opbergen van de grasmaier

Waarschuwing! Verwijder de benzine Niet in gesloten ruimtes, in de buurt van vuur of tijdens het roken. Gasdampen hunnen explosies of brand verooorzaken.

1. Maak de benzinetank leeg met een afzigpomp.
2. Start de motor en LAST hem draaien, tot de resterende benzine is verbruikt.
3. Ververs de olie telkens aan het einde van het seizoen.
4. Verwijder de bougie. Giet met een oliekan ca. 20 ml olie in de cilinder. Trek de startupgreep langzaam aan, zodat de olie de cilinder binnen beschermt. Schroef de bougie weeer erin.
5. Maak de koelribben van de cilinder en het huis schoon.
6. Maak het hele apparaat schoon om de lak te beschermen.
7. Bewaar het apparaat op een goed verluchtete plaats.

7.4 Voorbereiding van de grasmaier voor het transport

Waarschuwing! Verwijder de benzine nicht in gesloten ruimtes, in de buurt van vuur of tijdens het roken. Gasdampen hunnen explosions of brand verooorzaken.

1. Maak de benzinetank leeg met een afzigpomp.
2. Laat de motor zo lang lopen, tot al de resterende benzine verbruikt is.
3. Tap de motorolie af uit de warme motor.
4. Haal de bougiestekker van de bougie.
5. Maak de koelribben van de cilinder en het huis schoon.
6. Hang de startkabel aan de haak (fi g. 3b / pos. 10b) uit. Maak de in fi g. 3a getoonde verbinding links en rechts aan de schuigbeugel los en klap de schuifbeugel maar beneden. Let er waar bij op dat trekkabels bij het omklappen Niet worden geknikt.
7. Wikkel enkele lagen golfkarton zusammen de bovenste en onderste schuifbeugel en de motor, om schuren te voorkomen.
8. Zorg ervoor dat de lading voldoende is beveilig, om beschadigingen en verwondingen door weglijenijdens het rijden te verhinderen.

7.5 Verbruiksmaterialiaal, slijtagematerialiaal en onderdelen

Onderdelen, verbruiks- en slijtagematerialien zoals bijv. motorolie, V-riemen, bougies, luchtfi Itere element, benzinefi Iter, batterijen of messen vallen nicht onder de garantie van het apparaat.

7.6 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaanuit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen Nietouis in het huisvuil. Om zich van het toestel maar behore te ontdoen dient het hier een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

9. Foutopsporing

Waarschuwing: eerst de motor afzieten en de bougiestekker aftrekken voordat onderhouds- of justeer-werkzaamheden worden uitgevoerd.

Waarschuwing: als de motor na een justering of herstelling enkele minuten gedraaid heeft, denk eraan dat de uitlaat en andere onderdelen warm zich. Dus Niet aanraken om brandwonden te voorkomen.

Storing Mogelijke oorzaak Verhelpen
Verticuteerder loopt onrustig of vibreert hevig	- Schroeven los - Mes zit los - Onbalans van het mes	- Schroeven controleren - Bevestiging van het mes controle-ren - Mes verwangen
Motor draaiit nicht - motorstart-/motorstophendel nicht gedrukt - Gashendel in verkeerde stand (indi-en voorhanden) - Bougie defect - Brandstoftank leeg - Brandstofpomp (Primer) nicht geac-tiveerd (indien voorhanden)	- Motorstart-/motorstophendel druk-ken - Instelling controleren (indien voor-handen) - Bougie verwangen - Brandstof ingieten - Brandstofpomp (Primer) activeren (indien voorhanden)
Motor draaiit onre-gelmatig	- Luchtfi lter vervuld - Bougie vervuld	- Luchtfi lter schoonmaken - Bougie reinigen
Het gazon worden geel, maapatroon onregelmatig	- Mes bot - Maaiahoogte te gelding - Motortoeren te gelding	- Mes slijpen - Correcte maaihoogte afstellen - Gashendel op max. zetten (indien voorhanden)
Gras worden nicht maar behoren uittgewor-pen	- Motortoeren te gelding - Maaiahoogte te laag - Mes versleten - Grasopvangzak verstoet gereakt	- Gashendel�aar de stand max.brengen - Correct afstellen - Mes verwangen - Grasopvangzak leegmaken
Starter draaiit nicht - Accu leeg - Accu Niet aangesloten - Veiligheidsstekker Niet gemonteerd	- Accu laden - Accu aansluiten - Veiligheidsstekker monteren

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelrijk, enkel toegestaan mits uitdukkelijke toestemming van Einhell Germany AG.

Technische wizigingen voorbehonden

NL

10. Indicatie lader

Indicatiestatus Betekenis en maatregel
Groen knippert Operationaliteit	De lader is aangesloten aan het net en operationeel; de accu zit nicht in de lader.
Rood aan Laden	De lader laadt de accu op.
Groen aan De accu is opgeladen	en operationeel. (READY TO GO) (Laadduur 1,5 Ah accu: ca. 2h) (Laadduur 2,0 Ah accu: ca. 2,5h) (Laadduur 3,0 Ah accu: ca. 4h) (Laadduur 4,0 Ah accu: ca. 5h) (Laadduur 5,2 Ah accu: ca. 6 1/2 h) Maatregel: Neem de accu uit de lader. Isoleer de lader van het net.
Rood knippert Fout	Laadproces is nicht meer mogelijk. De accu of de lader is defect. Maatregel: Een defecte accu mag nicht meer worden opgeladen. Neem de accu uit de lader.
Rood en groen knipperen afwisselend	Temperatuurstoring De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C). Maatregel: Neem de accu uit de lader enbewaar hem 1 dag bij kamertemperatureur (ca. 20 °C). Als deze fouit dan nog altijd optreedt, dan is de accu diep ontladen en mag hij nielt更是 opgeladen of gezruikt worden. Neem de accu uit de lader.

• Actuele prijzen en info vindt u op www.Einhell-Service.com

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgevegen die voor een verwijdering als bedoeld in de wetgeving in zakte recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte tostellenen gevoegde accessoaires en hulpmiddelen zonder elektrische componenten.

Zorg er bij de verwerking voor dat accu's en lichtmiddelen (bijv. gloeilampen)uit het apparaat worden genomen.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�n als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Luchtfi Iter, bowdenkabels, opvangkorf, banden, rijkappeling, Accu
Verbruiksmateriaal/verbruiksstukken* Mes
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelingte te zorgen voor een nauwkeurige beschrijving van de bout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaatECHTER ooit Niet hier behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijnuitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilten gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluiend voor gebreken aan een door u aangekocht zichuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting verwerd blootgesteld.

3. Van onsze garantie zijn uitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds en verilgheidsvoorschriften, door bloatstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreeimde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natururlijke slijtage.

• De garantiperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantiperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantiéclaims na verloop van de garantiperiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantiperiode noch worden door deze prestatie een neue garantiperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennenuitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhulpen die buiten de garantieomvang vallen. Te dien einde stuart u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verzwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E

Peligro!
