GC-PM 46 SM HW-E Li Art.-Nr.: 34.075.60 I.-Nr.: 21011

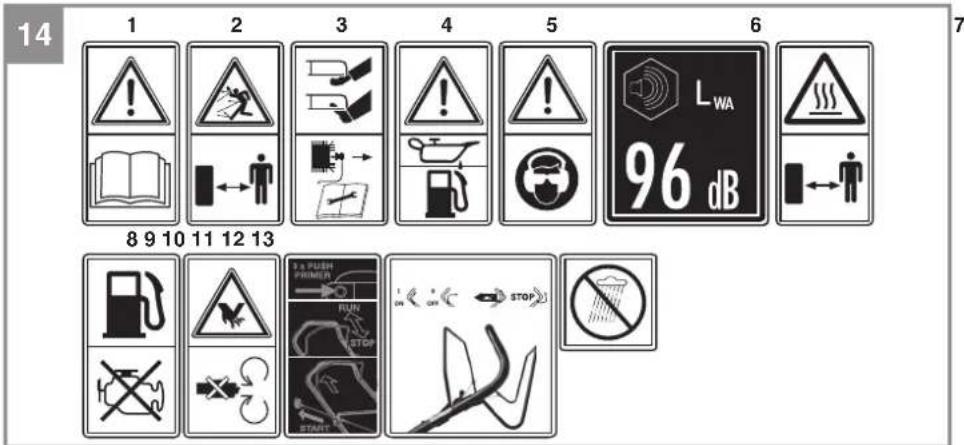

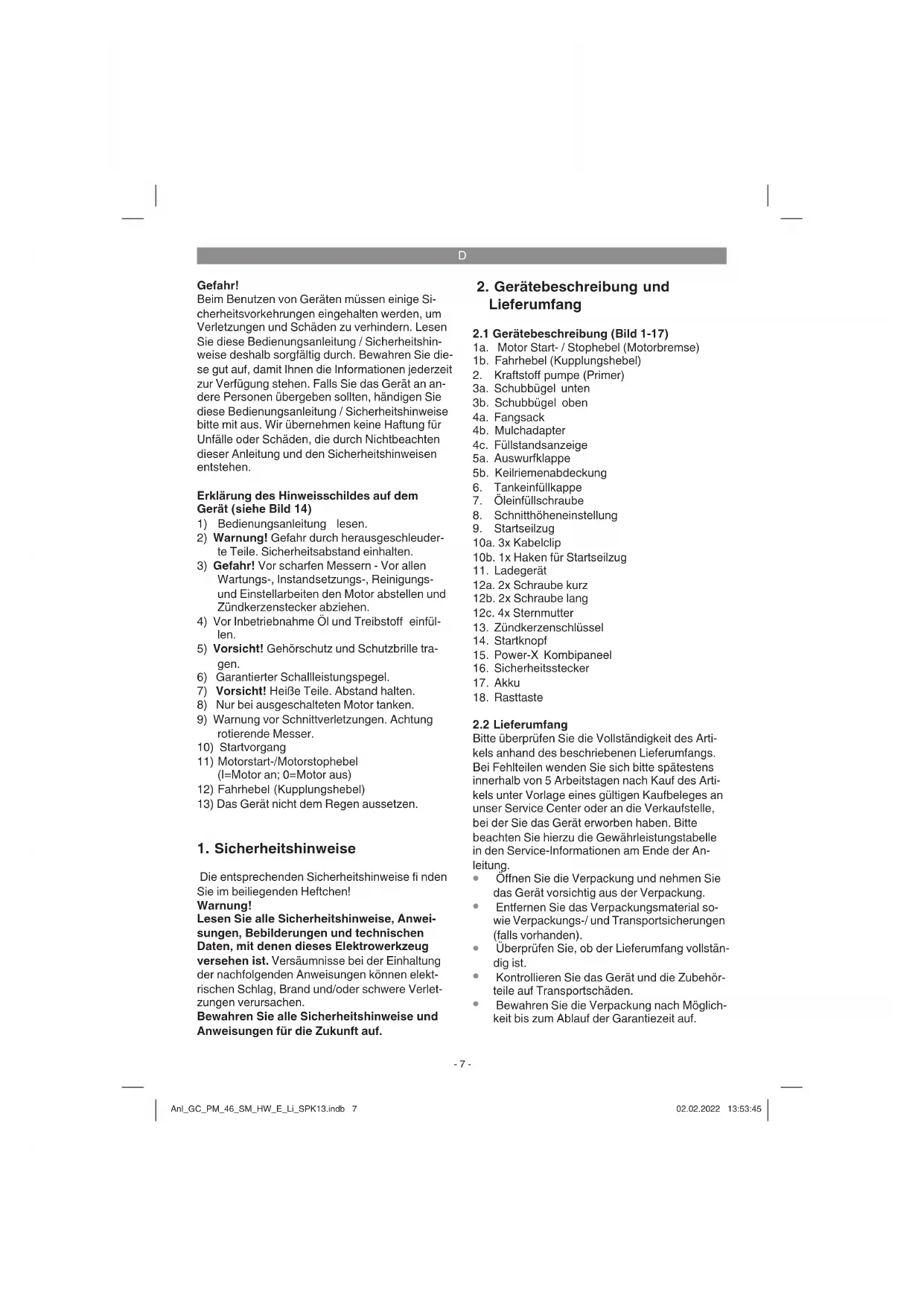

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 14)

1) Bedienungsanleitung lesen.

2) Warnung! Gefahr durch herausgeschleuder-

te Teile. Sicherheitsabstand einhalten.

3) Gefahr! Vor scharfen Messern - Vor allen

Wartungs-, Instandsetzungs-, Reinigungs- und Einstellarbeiten den Motor abstellen und Zündkerzenstecker abziehen.

4) Vor Inbetriebnahme Öl und Treibstoff einfül-

5) Vorsicht! Gehörschutz und Schutzbrille tra-

6) Garantierter Schallleistungspegel.

7) Vorsicht! Heiße Teile. Abstand halten.

8) Nur bei ausgeschalteten Motor tanken.

9) Warnung vor Schnittverletzungen. Achtung

12) Fahrhebel (Kupplungshebel)

13) Das Gerät nicht dem Regen aussetzen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Warnung! Lesen Sie alle Sicherheitshinweise, Anwei- sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elekt- rischen Schlag, Brand und/oder schwere Verlet- zungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

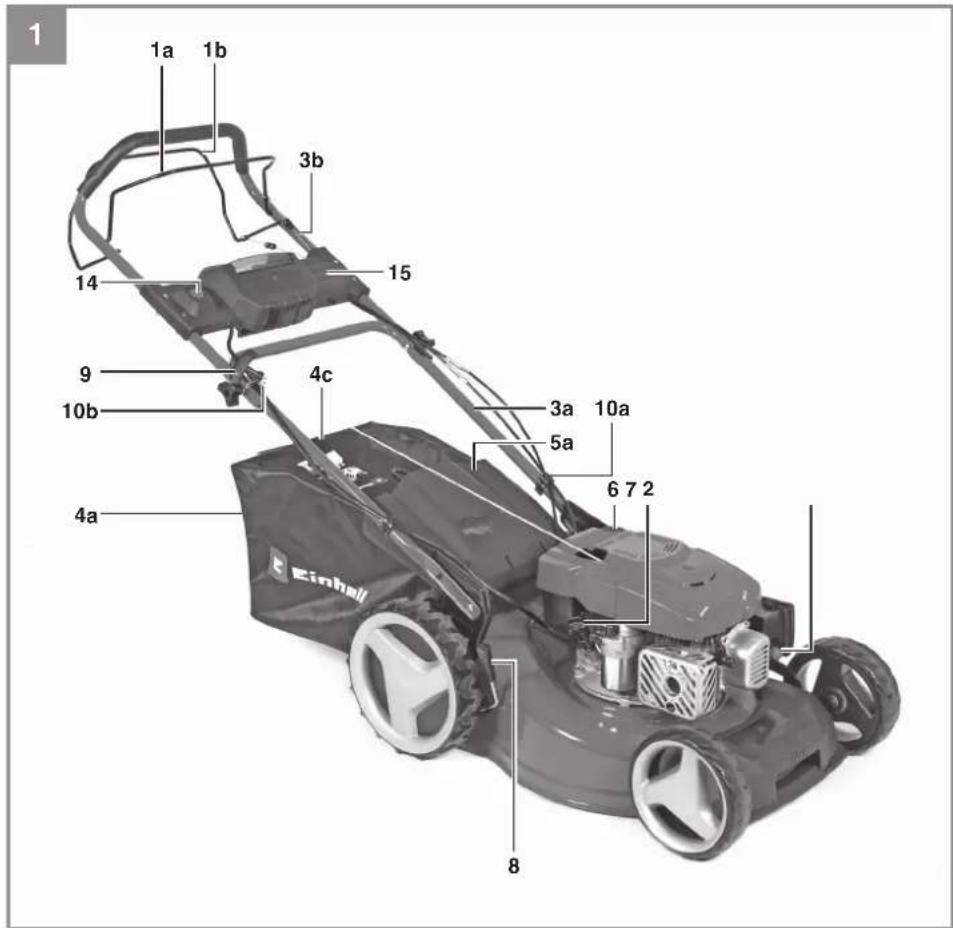

2.1 Gerätebeschreibung (Bild 1-17)

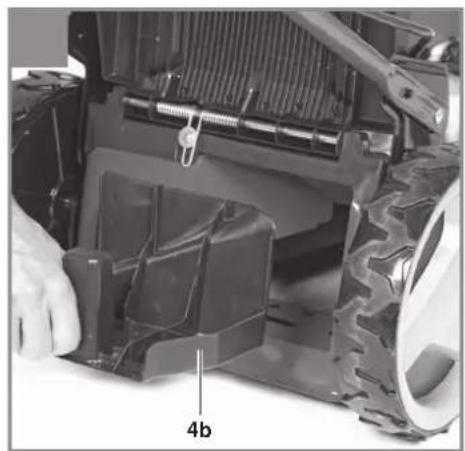

3a. Schubbügel unten 3b. Schubbügel oben 4a. Fangsack 4b. Mulchadapter 4c. Füllstandsanzeige 5a. Auswurfklappe 5b. Keilriemenabdeckung

7. Öleinfüllschraube

8. Schnitthöheneinstellung

10a. 3x Kabelclip 10b. 1x Haken für Startseilzug

12a. 2x Schraube kurz 12b. 2x Schraube lang 12c. 4x Sternmutter

16. Sicherheitsstecker

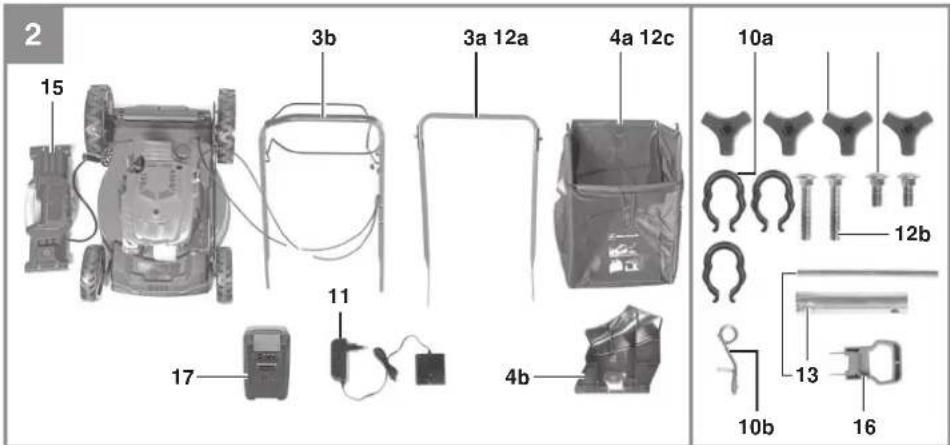

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 7Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 7 02.02.2022 13:53:4502.02.2022 13:53:45D

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Das Gerät darf nur nach seiner Bestimmung ver- wendet werden. Jede weitere darüber hinausge- hende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verlet- zungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Der Benzin Rasenmäher ist für die private Benut- zung im Haus- und Hobbygarten geeignet. Als Rasenmäher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pfl ege von Gras- oder Rasenfl ächen verwendet werden, nicht jedoch in öff entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Rasenmä- hers. Die Gebrauchsanweisung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedin- gungen. Warnung! Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher nicht zu folgen- den Arbeiten eingesetzt werden: zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewäch- sen oder Rasen auf Dachbepfl anzungen oder in Balkonkästen, zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf der Rasenmäher nicht als Motorhacke verwendet werden zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel. Aus Sicherheitsgründen darf der Rasenmäher nicht als Antriebsaggregat für andere Arbeits- werkzeuge und Werkzeugsätze jeglicher Art ver- wendet werden.

Motortyp: ........ Einzylinder-Viertaktmotor 146 ccm Leistung ....................................................... 2 kW Arbeitsdrehzahl n

Unsicherheit K = 1,5 m/s

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Längeres Arbeiten sollte aufgrund der starken Lärm und Vibrationsentwicklung vermieden wer- den. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Vorsicht! Restrisiken: Auch wenn Sie dieses Gerät vorschriftsmä- ßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Aus- führung dieses Geräts auftreten:

1. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

2. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird.

5. Vor Inbetriebnahme

5.1 Zusammenbau der Komponenten

Bei der Lieferung sind einige Teile demontiert. Der Zusammenbau ist einfach, wenn die folgenden Hinweise beachtet werden. Hinweis! Beim Zusammenbau und für War- tungsarbeiten benötigen Sie folgende zusätzliche Werkzeuge, die nicht im Lieferumfang enthalten sind:

eine Ölauffangwanne flach (für Ölwechsel)

einen Messbecher 1 Liter (Öl / Benzinfest)

einen Benzinkanister

einen Trichter (passend zum Benzineinfüll- stutzen des Tanks)

Haushaltswischtücher (zum Abwischen von Öl / Benzinresten; Entsorgung an der Tank- stelle)

eine Benzin Absaugpumpe (Plastikausfüh- rung, in Baumärkten erhältlich)

eine Ölkanne mit Handpumpe (in Baumärk- ten erhältlich)

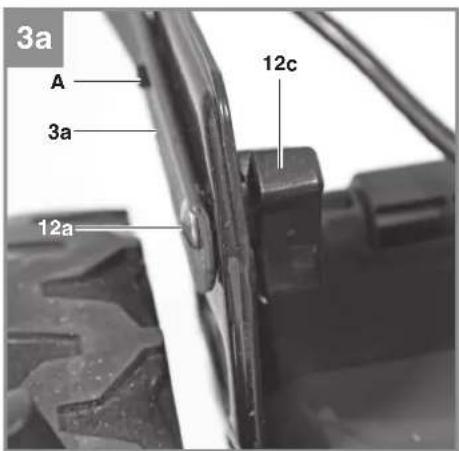

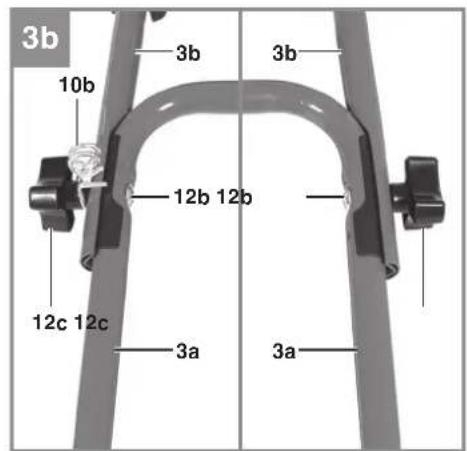

1. Schubbügel (Pos. 3a+3b) wie in Abb. 3a-3b

gezeigt montieren. Entsprechend der ge- wünschten Griff höhe eines der Löcher (Abb. 3a/Pos. A) für die Befestigung auswählen. Wichtig! Auf beiden Seiten die gleiche Höhe einstellen!

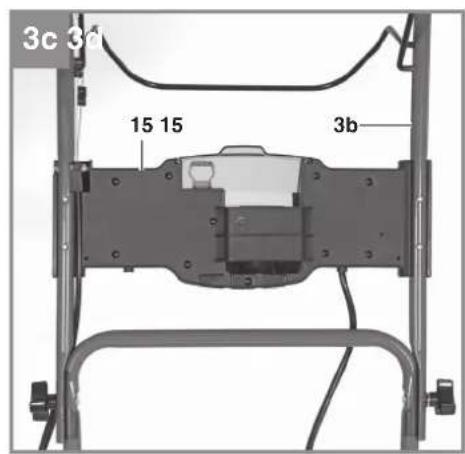

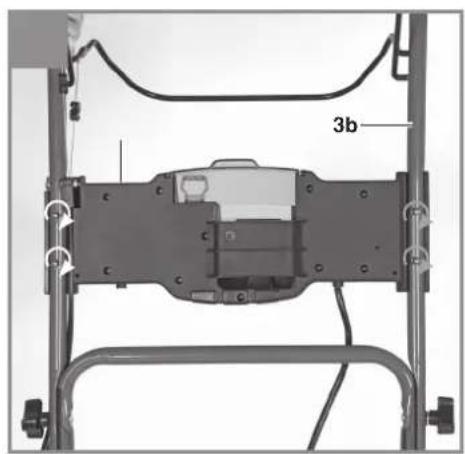

2. Das Power-X Kombipaneel (Pos. 15) mit den

beiliegenden Schrauben wie in Abb. (3c und 3d) gezeigt montieren.

3. Den Griff des Startseilzuges (Pos. 9) am dafür

vorgesehenen Haken wie in Abb. 1 gezeigt einhängen.

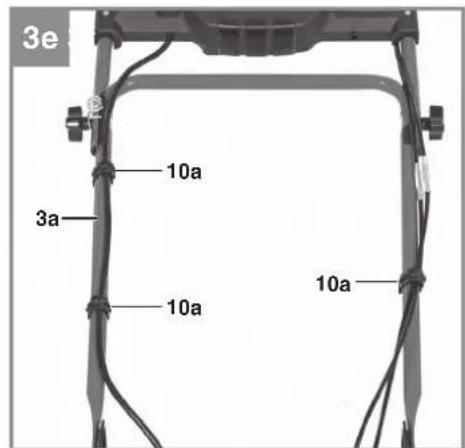

4. Die Seilzüge mit dem beiliegenden Kabelclip

(Pos. 10a und 10b) am Schubbügel wie in Abb. 3e gezeigt fi xieren.

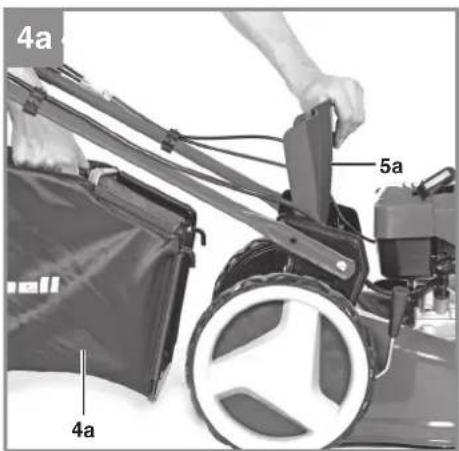

5. Auswurfklappe (Pos. 5a) mit einer Hand an-

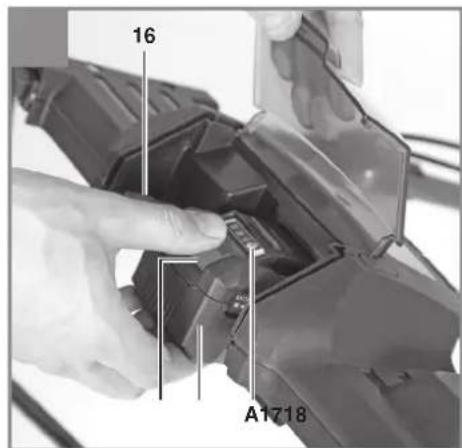

heben und den Grasfangsack (Pos. 4a) wie in Abb. 4a gezeigt einhängen. Akku (Pos. 17) und Sicherheitsstecker (Pos. 16) montieren Sie wie in Abb. 3f gezeigt.

5.2 Einstellen der Schnitthöhe

Warnung! Das Verstellen der Schnitthöhe darf nur bei abgestelltem Motor vorgenom- men werden.

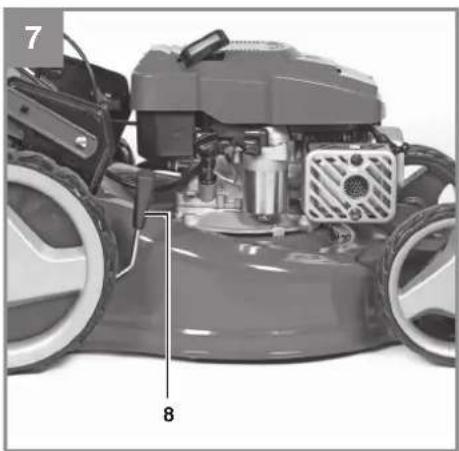

Die Einstellung der Schnitthöhe erfolgt zentral mit dem Schnitthöhenverstellhebel (Abb. 7/ Pos. 8). Es können verschiedene Schnitthö- hen eingestellt werden.

Betätigen Sie den Einstellhebel und ziehen Sie diesen in die gewünschte Position. Las- sen Sie den Hebel einrasten.

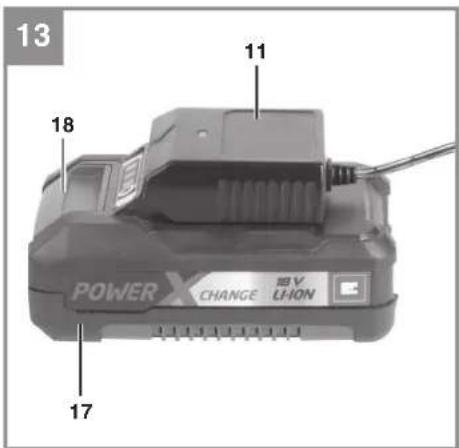

5.3 Laden des LI-Akku-Packs (Abb. 3f / 13)

Achtung! Das Ladegerät darf nur für die Li-Ion-Batterien der Power-X-Change-Serie verwendet werden! Der Akku ist gegen Tiefentladung geschützt. Eine integrierte Schutzschaltung schaltet das Gerät automatisch aus, wenn der Akku entladen ist. Warnung! Betätigen Sie den Ein-/Ausschalter nicht mehr, wenn die Schutzschaltung das Gerät abgeschaltet hat. Dies kann zu Schäden am Akku Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 9Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 9 02.02.2022 13:53:4502.02.2022 13:53:45D

1. Akku-Pack heraus ziehen, dabei die Rasttas-

te (18) nach unten drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan- denen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (11) in die Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie

eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät. Während des Ladens kann sich der Akku etwas erwärmen. Dies ist jedoch normal. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte,

ob an der Steckdose die Netzspannung vor- handen ist

ob ein einwandfreier Kontakt an den Lade- kontakten vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

und den Akku-Pack an unseren Kundendienst zu senden. Für einen fachgerechten Versand kontaktie- ren Sie bitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde. Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese ein- zeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden! Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs! Akku-Kapazitätsanzeige (Bild 3f) Drücken Sie auf den Schalter für Akku-Kapazi- tätsanzeige (Bild 3f /Pos. A). Die Akku-Kapazi- tätsanzeige (Bild 3f/Pos. B) signalisiert ihnen den Ladezustand des Akkus anhand von 3 LED’s. Alle 3 LED‘s leuchten: Der Akku ist voll aufgeladen. 2 oder 1 LED(‘s) leuchten Der Akku verfügt über ausreichende Restladung. 1 LED blinkt: Der Akku ist leer, laden Sie den Akku auf. Alle LED’s blinken: Die Temperatur des Akkus ist unterschritten. Ent- fernen Sie den Akku vom Gerät und lassen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tie- fentladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr ver- wendet bzw. geladen werden.

Hinweis! Der Motor wird ohne Betriebsstoff e ausgelie- fert. Vor Inbetriebnahme daher unbedingt Öl und Benzin einfüllen.

1. Überprüfen Sie den Ölstand (siehe 7.2.1).

2. Verwenden Sie zum Auff üllen von Benzin

einen Trichter und Messbecher. Vergewissern Sie sich, dass das Benzin sauber ist. Warnung: Verwenden Sie immer nur einen Si- cherheitsbenzinkanister. Rauchen Sie nicht beim Einfüllen von Benzin. Schalten Sie den Motor vor dem Einfüllen von Benzin ab und lassen Sie den Motor einige Minuten abkühlen.

3. Vergewissern Sie sich, dass das Zündkabel

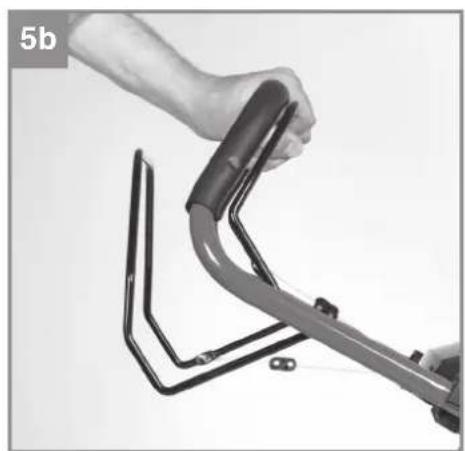

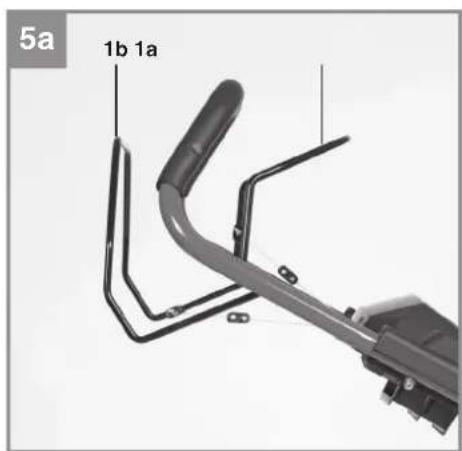

an der Zündkerze angeschlossen ist. Sicherheitsprüfung Motorstart-/Motorstophe- bel Um ein ungewolltes Starten des Rasenmähers zu vermeiden, sowie ein schnelles Stoppen von Motor und Messer bei Gefahr sicherzustellen, ist dieser mit einem Motorstart-/Motorstophebel (Abb. 5a/Pos. 1a) ausgestattet. Dieser muss be- tätigt werden (Abb. 5b), bevor der Rasenmäher gestartet wird. Beim Loslassen des Motorstart-/ Motorstophebels muss dieser in die Ausgangspo- sition zurückkehren (Abb. 5a). Bevor Sie den Motor starten, sollten Sie diesen Vorgang einige Male durchführen, um sicher zu gehen, dass Hebel und Seilzüge korrekt funktio- nieren. Wiederholen Sie diesen Test nochmal bei gestar- Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 10Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 10 02.02.2022 13:53:4602.02.2022 13:53:46D

tetem Motor. Nach Loslassen des Motorstart-/Mo- torstophebels muss der Motor innerhalb weniger Sekunden stoppen. Ist dies nicht der Fall wenden Sie sich an den Kundenservice. Gefahr! Das Schneidemesser rotiert, wenn der Motor gestartet wird.

6.1.1 Starten mit dem E-Starter

1. Vergewissern Sie sich, dass das Zündkabel

an der Zündkerze angeschlossen ist. Verge- wissern Sie sich, dass der Sicherheitsstecker (Abb. 3f/Pos. 16) im Power-X Kombipaneel montiert ist.

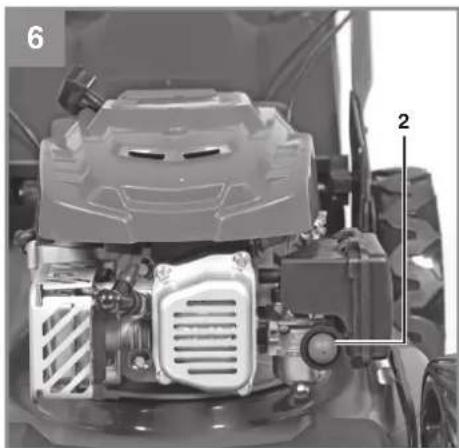

2. Kraftstoff pumpe (Primer) (Abb. 6/Pos. 2) 3x

drücken. Bei warmgelaufenem Motor kann dieser Punkt entfallen.

3. Stehen Sie hinter dem Rasenmäher. Betäti-

gen Sie den Motor Start- /Stophebel (Abb.5b) mit der einen Hand. Die andere Hand ist am Startknopf (Abb. 1/Pos. 14).

4. Starten Sie den Motor durch Drücken des

Startknopfs. Ist der Motor gestartet, lassen Sie den Startknopf sofort los. Ein erneutes Betätigen des Startknopfs, während der Motor läuft, führt zu einer Beschädigung des Startsystems. Hinweis! Bei kühlem Wetter kann es erforderlich sein, den Anlassvorgang mehrmals zu wiederholen.

6.1.2 Starten mit dem Reversierstarter

1. Vergewissern Sie sich, dass das Zündkabel

an der Zündkerze angeschlossen ist.

2. Kraftstoff pumpe (Primer) (Abb. 6/Pos. 2) 3x

drücken. Bei warmgelaufenem Motor kann dieser Punkt entfallen.

3. Stehen Sie hinter dem Rasenmäher. Betäti-

gen Sie den Motor Start- /Stophebel (Abb.5b) mit der einen Hand. Die andere Hand ist am Startergriff .

4. Den Motor mit dem Reversierstarter (Abb.1/

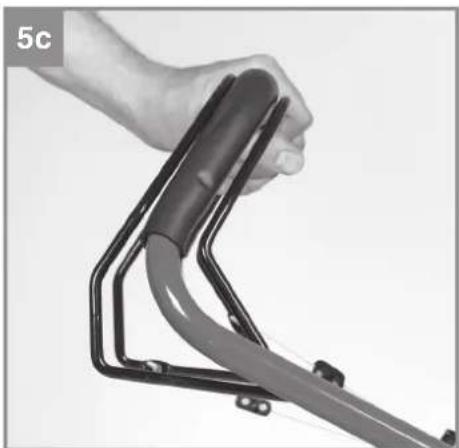

Pos. 9) starten. Hierfür den Griff ca. 10-15 cm (bis ein Widerstand spürbar ist) herauszie- hen, dann kräftig mit einem Ruck anziehen. Sollte der Motor nicht gestartet haben, noch- mals am Griff anziehen. Hinweis! Den Seilzug nicht zurückschleu- dern lassen. Hinweis! Bei kühlem Wetter kann es erfor- derlich sein, den Anlassvorgang mehrmals zu wiederholen. Fahrantrieb Fahrhebel/Kupplungshebel (Abb. 5a/Pos. 1b): Betätigen Sie ihn (Abb. 5c), wird die Kupplung für den Fahrantrieb geschlossen und der Rasenmä- her beginnt bei laufendem Motor zu fahren. Las- sen Sie den Fahrhebel rechtzeitig los um den fah- renden Rasenmäher zu stoppen. Üben Sie das Anfahren und Anhalten vor dem ersten Mähen bis Sie mit dem Fahrverhalten vertraut sind.

6.2 Hinweise zum richtigen Mähen

Gefahr! Öff nen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch läuft. Das umlaufende Messer kann zu Verletzungen führen. Befestigen Sie die Ausfwurfklappe und den Grasfangsack immer sorgfältig. Beim Entfer- nen vorher den Motor abstellen. Stellen Sie vor jeder Einstell-, Wartungs- und Reparaturarbeit den Motor ab und warten Sie, bis sich das Messer nicht mehr dreht. Ziehen Sie den Zündkerzenstecker ab. Mähen Der Motor ist auf die Schnittgeschwindigkeit für Gras, und Grasauswurf in den Fangsack und für eine lange Motorlebenszeit ausgelegt. Nur mit scharfen, einwandfreien Messern mähen, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird. Zur Erzielung eines sauberen Schnittbildes den Rasenmäher in möglichst geraden Bahnen füh- ren. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Strei- fen stehen bleiben. Die Unterseite des Mähergehäuses sauber halten und Grasablagerungen unbedingt entfernen. Ab- lagerungen erschweren den Startvorgang, beein- trächtigen die Schnittqualität und den Grasauswurf. An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein Abgleiten des Rasenmähers lässt sich durch Schrägstellung nach oben verhindern. Wählen Sie die Schnitthöhe, je nach der tatsächli- chen Rasenlänge. In dichtem, hohem Gras stellen Sie die höchste Schnittstufe ein und mähen Sie langsamer. Führen Sie mehrere Durchgänge aus, Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 11Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 11 02.02.2022 13:53:4602.02.2022 13:53:46D

so dass maximal 4cm Rasen auf einmal abgetra- gen wird. Bevor irgendeine Kontrolle des Messers durch- geführt wird, Motor abstellen. Denken Sie daran, dass das Messer nach dem Ausschalten des Motors sich noch einige Sekunden weiterdreht. Versuchen Sie nie, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befestigt, in gutem Zustand und gut geschliff en ist. Schleifen oder ersetzen Sie es, falls dies nicht der Fall sein sollte. Falls das in Bewegung be- fi ndliche Messer auf einen Gegenstand schlägt, den Rasenmäher anhalten und warten bis das Messer vollkommen still steht. Kontrollieren Sie anschließend den Zustand des Messers und des Messerhalters. Falls dieses beschädigt ist muss es ausgewechselt werden. Mulchen (Abb. 4b) Beim Mulchen wird das Schnittgut im geschlos- senen Mähergehäuse zerkleinert und auf dem Rasen wieder verteilt. Eine Grasaufnahme und Entsorgung entfällt. Mulchen ist nur bei relativ kurzem Rasen möglich. Um die Mulchfunktion zu nutzen, hängen Sie den Fangsack aus und schieben Sie den Mulchadap- ter (Pos. 4b) in die Auswurföff nung und schließen Sie die Auswurfklappe.

Um den Motor abzustellen, lassen Sie den Motorstart-/Motorstophebel los (Abb. 5a/ Pos. 1a). Ziehen Sie den Zündkerzenstecker von der Zündkerze ab, um zu vermeiden, dass der Motor startet. Überprüfen Sie vor dem erneuten Anlassen den Seilzug der Motorbremse. Kontrol- lieren Sie, ob der Seilzug richtig montiert ist. Ein geknicktes oder beschädigtes Abstellseil muss ausgewechselt werden.

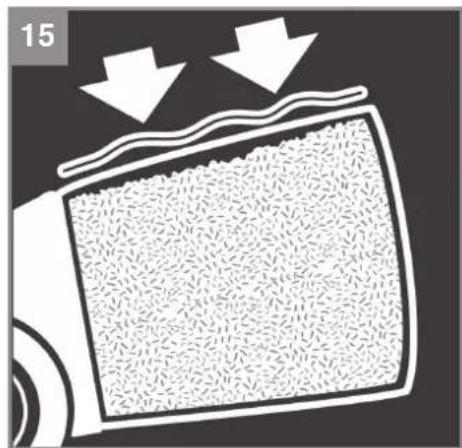

6.4 Entleeren des Grasfangsackes

Ist der Fangsack gefüllt wird der Luftdurchsatz geringer und die Füllstandsanzeige (4c) liegt eng am Fangsack an (Abb. 15). Entleeren Sie den Fangsack und räumen Sie den Auswurfkanal frei. Gefahr! Vor dem Abnehmen des Fangsackes den Motor abstellen und den Stillstand des Schneidwerkzeugs abwarten. Zum Abnehmen des Fangsackes mit einer Hand die Auswurfklappe anheben, mit der anderen Hand den Fangsack am Tragegriff herausnehmen (Abb. 4a). Der Sicherheitsvorschrift entsprechend fällt die Auswurfklappe beim Aushängen des Fangsackes zu und verschließt die hintere Auswurföff nung. Bleiben dabei Grasreste in der Öff nung hängen, so ist es für ein leichteres Starten des Motors zweckmäßig, den Rasenmäher um etwa 1m zu- rückzuziehen. Schnittgutreste im Mähergehäuse und am Arbeitswerkzeug nicht von Hand oder mit den Füßen entfernen, sondern mit geeigneten Hilfs- mitteln, z.B. Bürste oder Handbesen. Zur Gewährleistung eines guten Aufsammelns muss der Fangsack von innen nach der Benut- zung gereinigt werden. Fangsack nur bei abgeschaltetem Motor und still- stehendem Schneidwerkzeug einhängen. Auswurfklappe mit einer Hand anheben und mit der anderen Hand den Fangsack am Handgriff halten und von oben einhängen.

7. Reinigung, Wartung,

Lagerung, Transport und Ersatzteilbestellung Gefahr! Arbeiten Sie nie bei laufendem Motor an strom- führenden Teilen der Zündanlage oder berüh- ren diese. Ziehen Sie vor allen Wartungs- und Pfl egearbeiten den Zündkerzenstecker von der Zündkerze ab. Führen Sie niemals irgendwelche Arbeiten am laufenden Gerät durch. Arbeiten die in dieser Bedienungsanleitung nicht beschrieben werden, sollten nur bei einer autorisierten Fach- werkstatt durchgeführt werden.

Nach jedem Gebrauch sollte der Mäher gründlich gereinigt werden. Besonders die Unterseite und die Messeraufnahme. Dazu kippen Sie den Ra- senmäher nach hinten, indem Sie den Schubbü- gel nach unten drücken. Hinweis: Der Rasenmäher darf nicht über 90 Grad gekippt werden. Am leichtesten entfernen Sie Schmutz und Gras gleich nach dem Mähen. Angetrocknete Grasreste und Schmutz können zu einer Beeinträchtigung des Mähbetriebes führen. Kontrollieren Sie, ob der Grasauswurfka- Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 12Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 12 02.02.2022 13:53:4702.02.2022 13:53:47D

nal frei von Grasresten ist und entfernen diese bei Bedarf. Reinigen Sie den Mäher niemals mit einem Wasserstrahl oder Hochdruckreiniger. Ach- ten Sie darauf, dass kein Wasser ins Geräteinne- re gelangen kann. Aggressive Reinigungsmittel wie Kaltreiniger oder Waschbenzin dürfen nicht verwendet werden.

Wartungsintervalle entnehmen Sie bitte dem beiliegendem Serviceheft Benzin. Hinweis: Verschmutztes Wartungsmaterial und Betriebsstoff e in einer dafür vorgesehenen Sam- melstelle abgeben.

Hinweis! Motor niemals ohne oder mit zu wenig Öl betreiben. Dies kann schwere Schäden am Motor verursachen. Kontrolle des Ölstandes Rasenmäher waagerecht stellen. Den Ölmess- stab (Abb. 9a/Pos. 7) durch Linksdrehung ab- schrauben und Messstab abwischen. Messstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht einschrauben. Messstab heraus- ziehen und in waagerechter Stellung den Ölstand ablesen. Der Ölstand muss sich zwischen min. und max. des Ölmessstabes (Abb. 9b) befi nden. Ölwechsel Der Motorölwechsel sollte bei abgestelltem, aber noch warmen Motor, durchgeführt werden.

1. Vergewissern Sie sich, dass der Fangkorb

2. Entleeren Sie den Benzintank mit einer Ben-

zin Absaugpumpe, lassen Sie den Motor so lange laufen bis das restliche Benzin ver- braucht ist.

3. Platzieren Sie eine Ölauff angwanne neben

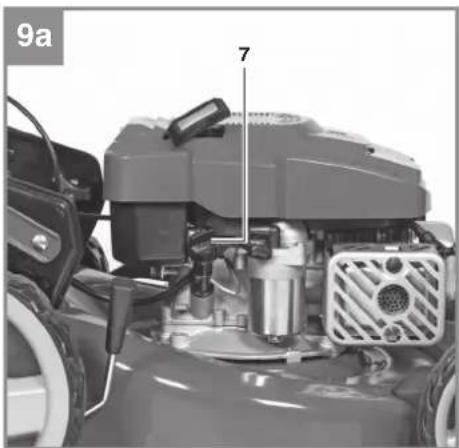

4. Öff nen Sie die Öleinfüllschraube (Pos. 7) und

kippen Sie den Mäher um 90° zur Seite.

5. Durch die geöff nete Öleinfüllöff nung fl ießt

das warme Öl in die Ölauff angwanne.

6. Nach Auslaufen des Altöls stellen Sie den

7. Motoröl bis zur oberen Markierung des Öl-

messstabes einfüllen.

8. Das Altöl muss gemäß den geltenden Be-

stimmungen entsorgt werden.

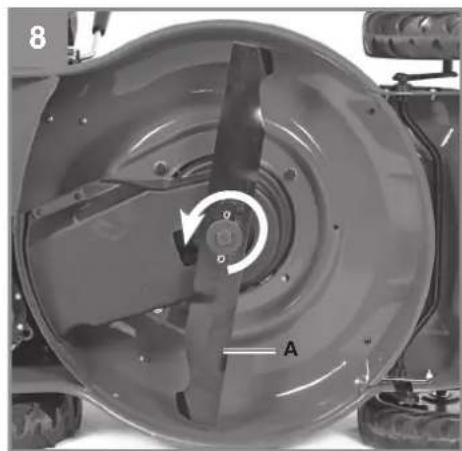

Lassen Sie ihr Messer aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt schär- fen, auswuchten und montieren. Um ein optima- les Arbeitsergebnis zu erzielen, wird empfohlen das Messer einmal im Jahr überprüfen zu lassen. Wechseln des Messers (Abb. 8/Pos. A) Beim Wechseln des Schneidwerkzeuges dürfen nur Original-Ersatzteile verwendet werden. Die Kennzeichnung des Messers muss mit der in der Ersatzteilliste angegebenen Nummer überein- stimmen. Niemals ein anderes Messer einbauen. Beschädigte Messer Sollte das Messer trotz aller Vorsicht mit einem Hindernis in Berührung gekommen sein, sofort Motor abstellen und Zündkerzenstecker abzie- hen. Rasenmäher nach hinten kippen und Messer auf Beschädigung überprüfen. Beschädigte oder ver- bogene Messer müssen ausgewechselt werden. Niemals ein verbogenes Messer wieder gerade- biegen. Niemals mit einem verbogenen oder stark abgenutzten Messer arbeiten, dies verursacht Vibrationen und kann weitere Beschädigungen am Mäher zur Folge haben. Warnung! Beim Arbeiten mit einem beschädig- ten Messer besteht Verletzungsgefahr.

7.2.3 Radachsen und Radnaben

Radachsen und Radnaben sollten einmal pro Sai- son eingefettet werden. Dazu nehmen Sie die Radkappen mit einem Schraubendreher ab und lösen die Befestigungs- schrauben der Räder.

7.2.4 Pfl ege und Einstellung der Seilzüge

Die Seilzüge regelmäßig einölen und auf Leicht- gängigkeit überprüfen.

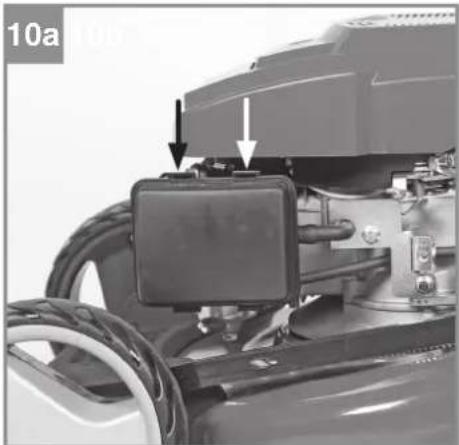

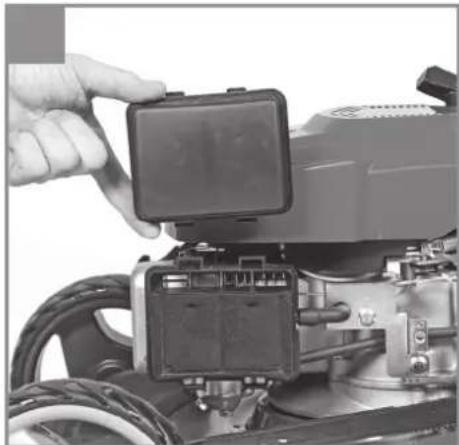

7.2.5 Wartung des Luftfi lters (Abb. 10a/10b)

Verschmutzte Luftfi lter verringern die Motorleis- tung durch zu geringe Luftzufuhr zum Vergaser. Bei sehr staubiger Luft ist der Luftfi lter häufi ger zu überprüfen. Luftfi lter nie mit Benzin oder brennbaren Lö- sungsmitteln reinigen. Luftfi lter nur mit Druckluft oder durch Ausklopfen reinigen.

7.2.6 Wartung der Zündkerze

Reinigen Sie die Zündkerze mit einer Kupfer- drahtbürste.

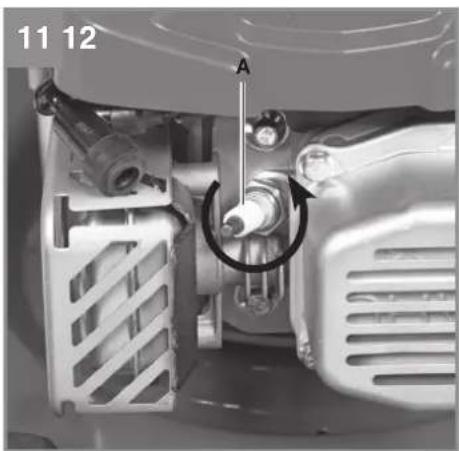

1. Ziehen Sie den Zündkerzenstecker (Abb.11/

2. Entfernen Sie die Zündkerze mit einem Zünd-

3. Der Zusammenbau erfolgt in umgekehrter

7.2.7 Keilriemenüberprüfung

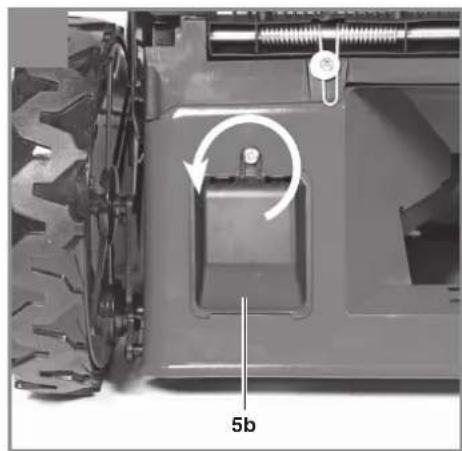

Zur Überprüfung des Keilriemens entfernen Sie die Keilriemenabdeckung (Abb. 12 / Pos. 5b).

Vergewissern Sie sich nach Reparatur oder War- tung, ob alle sicherheitstechnischen Teile ange- bracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile von anderen Per- sonen und Kindern unzugänglich aufbewahren. Hinweis! Laut Produkthaftungsgesetz haften wir nicht für Schäden die durch unsachgemäße Re- paratur verursacht werden, oder wenn bei Ersatz- teilen nicht Originalteile oder von uns freigege- bene Teile verwendet werden. Ebenso haften wir nicht für Schäden von unsachgemäßen Repara- turen. Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

7.2.9 Betriebszeiten

Für die Betriebszeiten beachten Sie bitte die gel- tenden gesetzlichen Bestimmungen, die örtlich unterschiedlich sein können.

7.3 Vorbereitung für das Einlagern des Ra-

senmähers Warnung! Entfernen Sie das Benzin nicht in geschlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosi- onen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Ben-

2. Starten Sie den Motor und lassen Sie den

Motor solange laufen bis das restliche Benzin verbraucht ist .

3. Machen Sie nach jeder Saison einen Ölwech-

4. Entfernen Sie die Zündkerze. Füllen Sie mit

einer Ölkanne ca. 20 ml Öl in den Zylinder. Ziehen Sie den Startergriff langsam, so dass das Öl den Zylinder innen schützt. Schrauben Sie die Zündkerze wieder ein.

5. Reinigen Sie die Kühlrippen des Zylinders

6. Reinigen Sie das ganze Gerät, um die Lack-

7. Bewahren Sie das Gerät an einem gut gelüf-

7.4 Vorbereitung des Rasenmähers für den

Transport Warnung! Entfernen Sie das Benzin nicht in geschlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosi- onen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Ben-

2. Lassen Sie den Motor solange laufen bis das

restliche Benzin verbraucht ist.

3. Entleeren Sie das Motoröl vom warmen Mo-

4. Entfernen Sie den Zündkerzenstecker von

5. Reinigen Sie die Kühlrippen des Zylinders

6. Hängen Sie den Startseilzug am Haken

(Abb. 3b / Pos. 10b) aus. Lockern Sie die in Abb. 3a gezeigte Verbindung links und rechts am Schubbügel und klappen den Schubbügel nach unten. Beachten Sie dabei, dass beim Umklappen die Seilzüge nicht geknickt wer- den.

7. Wickeln Sie einige Lagen Wellpappe zwi-

schen oberen und unteren Schubbügel und Motor, um ein Scheuern zu vermeiden.

8. Stellen Sie eine ausreichende Ladungssi-

cherung her, um Beschädigungen und Verlet- zungen durch Verrutschen während der Fahrt, zu verhindern.

7.5 Verbrauchsmaterial, Verschleißmaterial

und Ersatzteile Ersatzteile, Verbrauchs- und Verschleißmateriali- en wie z.B. Motoröl, Keilriemen, Zündkerzen, Luft- fi ltereinsatz, Benzinfi lter, Batterien oder Messer fallen nicht unter die Garantie des Gerätes.

7.6 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden:

Artikelnummer des Gerätes

Ident- Nummer des Gerätes

Ersatzteil- Nummer des erforderlichen Er- satzteils Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 14Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 14 02.02.2022 13:53:4702.02.2022 13:53:47D

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Haus- müll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- werkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orde- rung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigen- tumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nati- onalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Bitte beachten Sie bei der Entsorgung, dass Ak- kus und Leuchtmittel (z. B. Glühbirne) dem Gerät entnommen werden. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produk- te, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten Diese Sendung enthält Lithium-Ionen-Batterien. Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorg- sam behandeln. Entzündungsgefahr bei Beschä- digung des Versandstücks. Bei Beschädigung des Versandstücks: Kontrolle und erforderlichen- falls erneutes Verpacken. Für zusätzliche Informationen rufen Sie bitte die 0049 9951 95920-66 an. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 15Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 15 02.02.2022 13:53:4802.02.2022 13:53:48D

Warnhinweis: Zuerst den Motor abschalten und den Zündkerzenstecker abziehen, bevor Inspektionen oder Justierungen vorgenommen werden. Warnhinweis: Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, den- ken Sie daran, dass der Auspuff und andere Teile heiß sind. Also nicht berühren, um Verbrennungen zu vermeiden. Störung Mögliche Ursache Behebung Unruhiger Lauf, starkes vibrieren des Gerätes - Schrauben lose - Messerbefestigung lose - Messer unwuchtig - Schrauben prüfen - Messerbefestigung prüfen - Messer ersetzen Motor läuft nicht - Motorstart-/Motorstophebel nicht gedrückt - Gashebel falsche Stellung (sofern vorhanden) - Zündkerze defekt - Kraftstoff tank leer - Kraftstoff pumpe (Primer) nicht be- tätigt (sofern vorhanden) - Motorstart-/Motorstophebel drücken - Einstellung prüfen (sofern vorhan- den) - Zündkerze erneuern - Kraftstoff einfüllen - Kraftstoff pumpe (Primer) betätigen (sofern vorhanden) Motor läuft unruhig - Luftfi lter verschmutzt - Zündkerze verschmutzt - Luftfi lter reinigen - Zündkerze reinigen Rasen wird gelb, Schnitt unregel- mäßig - Messer ist unscharf - Schnitthöhe zu gering - Motordrehzahl zu gering - Messer schärfen - richtige Höhe einstellen - Gashebel auf max. stellen (sofern vorhanden) Grasauswurf ist un- sauber - Motordrehzahl zu gering - Schnitthöhe zu niedrig - Messer abgenutzt - Fangsack verstopft - Gashebel auf max. stellen (sofern vorhanden) - richtige Höhe einstellen - Messer austauschen - Fangsack ausleeren Anlasser dreht nicht - Akku leer - Akku nicht angeschlossen - Sicherheitsstecker nicht montiert - Akku laden - Akku anschließen - Sicherheitsstecker montieren Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 16Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 16 02.02.2022 13:53:4802.02.2022 13:53:48D

10. Anzeige Ladegerät

Anzeigestatus Bedeutung und Maßnahme Grün blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät Rot an Laden Das Ladegerät lädt den Akku. Grün an Der Akku ist aufgeladen und einsatzbereit. (READY TO GO) (Ladedauer 1,5 Ah Akku: ca. 2h) (Ladedauer 2,0 Ah Akku: ca. 2,5h) (Ladedauer 3,0 Ah Akku: ca. 4h) (Ladedauer 4,0 Ah Akku: ca. 5h) (Ladedauer 5,2 Ah Akku: ca. 6 ½ h) Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade- gerät vom Netz. Rot blinkt Fehler Ladevorgang ist nicht mehr möglich. Der Akku oder das Ladegerät ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät. Rot und grün blinken ab- wechselnd Temperaturstörung Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0 °C) Maßnahme: Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20 °C) auf. Sollte dieser Fehler danach immer noch auftreten, so ist der Akku tiefentladen und darf nicht mehr geladen oder verwendet werden. Ent- nehmen Sie den Akku aus dem Ladegerät.
