BRUKSANVISNING GCPM 46 SM HWE Li EINHELL

7. Oliepåfyldningsskrue

Produktets varenummer

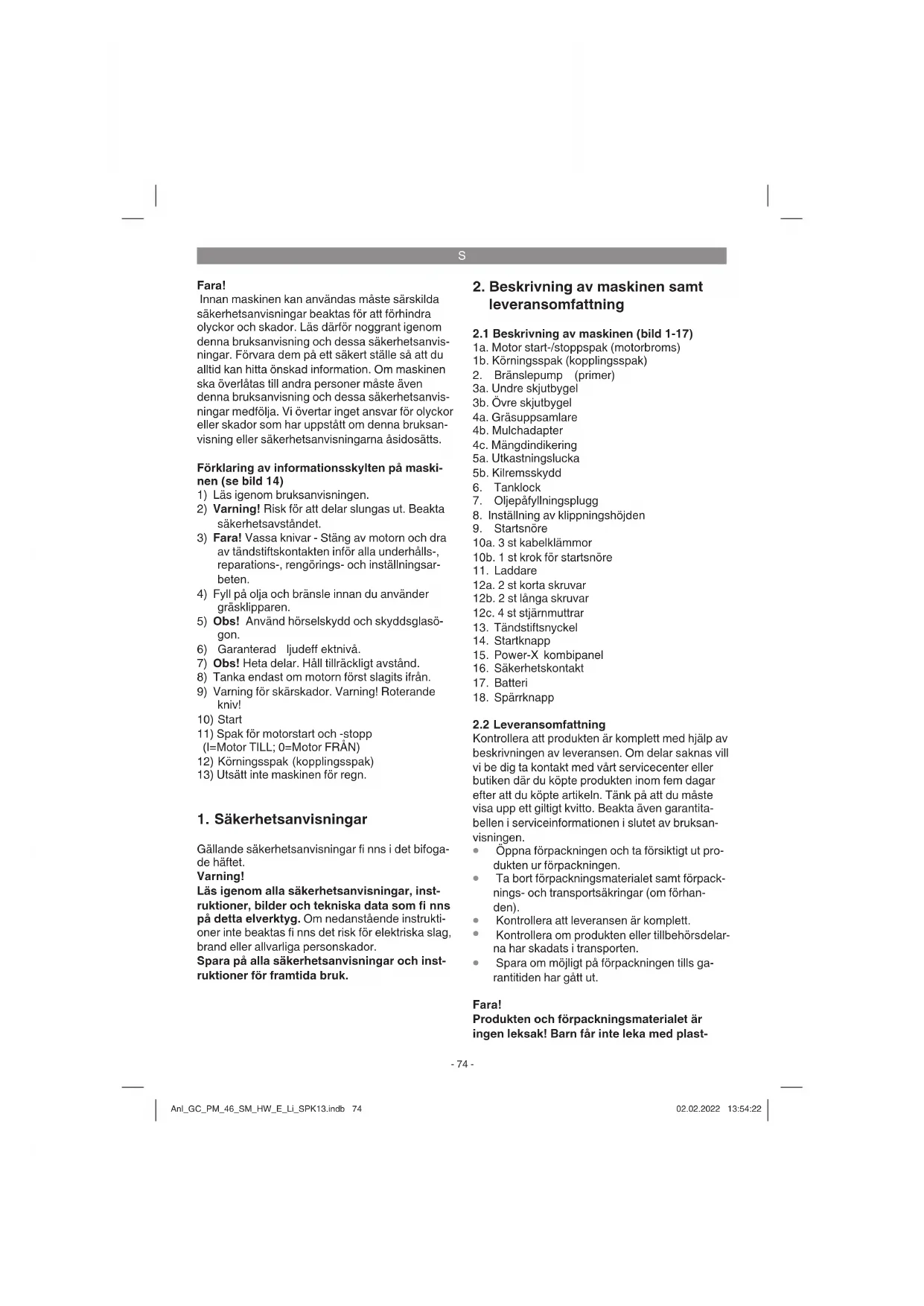

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts. Förklaring av informationsskylten på maski- nen (se bild 14)

1) Läs igenom bruksanvisningen.

2) Varning! Risk för att delar slungas ut. Beakta

3) Fara! Vassa knivar - Stäng av motorn och dra

av tändstiftskontakten inför alla underhålls-, reparations-, rengörings- och inställningsar- beten.

4) Fyll på olja och bränsle innan du använder

5) Obs! Använd hörselskydd och skyddsglasö-

7) Obs! Heta delar. Håll tillräckligt avstånd.

8) Tanka endast om motorn först slagits ifrån.

9) Varning för skärskador. Varning! Roterande

11) Spak för motorstart och -stopp

(I=Motor TILL; 0=Motor FRÅN)

12) Körningsspak (kopplingsspak)

13) Utsätt inte maskinen för regn.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Varning! Läs igenom alla säkerhetsanvisningar, inst- ruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instrukti- oner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador. Spara på alla säkerhetsanvisningar och inst- ruktioner för framtida bruk.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1-17)

1a. Motor start-/stoppspak (motorbroms) 1b. Körningsspak (kopplingsspak)

2. Bränslepump (primer)

8. Inställning av klippningshöjden

10a. 3 st kabelklämmor 10b. 1 st krok för startsnöre

12a. 2 st korta skruvar 12b. 2 st långa skruvar 12c. 4 st stjärnmuttrar

13. Tändstiftsnyckel

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 74Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 74 02.02.2022 13:54:2202.02.2022 13:54:22S

påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Bensindriven gräsklippare

3. Ändamålsenlig användning

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde defi nieras som ej avsedd användning. För materialskador eller per- sonskador som resulterar av sådan användning ansvarar användaren själv. Tillverkaren övertar inget ansvar. Den bensindrivna gräsklipparen är lämplig för pri- vat bruk i hemma- eller koloniträdgårdar. Gräsklippare vars årliga användning i regel inte överstiger 50 timmar och som till övervägande del används till gräsvård, dock ej till allmänna gröny- tor, parker, sportanläggningar eller inom lant- och skogsbruk, defi nieras som utrustning avsedd för privata hemma- och koloniträdgårdar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten används inom yrkesmässiga, hantverks- mässiga eller industriella verksamheter eller vid liknande aktiviteter. En förutsättning för ändamålsenlig användning av gräsklipparen är att tillverkarens bifogade bruk- sanvisning beaktas. Bruksanvisningen innehåller även gällande drifts-, underhålls- och reparati- onsvillkor. Varning! På grund av olycksrisken får gräsklip- paren inte användas till följande arbeten: trimma buskar och häckar, skära eller fi nfördela klätter- växter, gräsklippning på tak eller i balkonglådor, rengöring (rensugning) av gångar eller som kom- postkvarn för fi nfördelning av kvistar och grenar från träd och häckar. Dessutom får gräsklipparen inte användas som motorhacka samt för att plana ut ojämnheter i marken, t ex mullvadshögar. Av säkerhetsskäl får den bensindrivna gräsklip- paren inte användas som drivaggregat för andra arbetsverktyg eller verktygssatser av olika slag.

Använd hörselskydd. Buller kan leda till nedsatt hörsel. Undvik längre tids arbete pga bullret och vibrati- onerna. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte längre an- vänds. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om denna maskin används enligt föreskrift. Föl- jande risker kan uppstå på grund av maski- nens konstruktion och utförande:

1. Hörselskador om inget lämpligt hörselskydd

2. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om den inte hanteras och un- derhålls enligt föreskrift.

Vid leverans är vissa delar demonterade. Monte- ringen är enkel om följande instruktioner beaktas. Märk Vid montering och för underhåll behövs föl- jande extra verktyg som inte ingår i leveransen:

ett oljeuppsamlingskärl (för oljebyte)

en tratt (måste passa till infyllningsöppningen på bensintanken)

vanliga dammtrasor för hushållsbruk (för att torka av olje-/bensinrester; kastas på bensin- station)

en länspump för bensin (av plast, kan köpas på byggmarknader)

en oljekanna med handpump (kan köpas på byggmarknader)

1. Montera samman skjutbygeln (pos. 3) enligt

beskrivningen i bild 3a-3b. Välj ett av hålen (bild 3a/pos. A) för avsedd höjd när skjutby- geln monteras. Viktigt! Ställ in samma höjd på båda sidor!

2. Montera Power-X kombipanelen (pos. 15)

med bifogade skruvar enligt beskrivningen i bilden (3c och 3d).

3. Häng in handtaget till startsnöret (pos. 9) i

den avsedda kroken enligt beskrivningen i bild 1.

4. Fixera vajrarna vid skjutbygeln med bifoga-

de kabelklämmor (pos. 10a och 10b) enligt beskrivningen i bild 3e.

5. Lyft på utkastningsluckan (pos. 5a) med den

ena handen och häng sedan in gräsuppsam- laren (pos. 4a) enligt beskrivningen i bild 4a. Montera batteriet (pos. 17) och säkerhetskontak- ten (pos. 16) enligt beskrivningen i bild 3f.

5.2 Ställa in klippningshöjden

Varning! Klippningshöjden får endast ställas in om motorn står stilla.

Klippningshöjden ställs in centralt med spa- ken (bild 7/pos. 8). Olika klippningshöjder kan ställas in.

Ställ in gräsklipparens klippningshöjd genom att dra reglaget till avsedd position. Låt regla- get därefter snäppa in.

5.3 Ladda Li-batteriet (bild 3f / 13)

Obs! Laddaren får endast användas till Li-Ion-batterier i Power-X-Change-serien! Batteriet är skyddat mot djupurladdning. En integ- rerad skyddskrets slår ifrån maskinen automatiskt om batteriet har laddats ur. Varning! Tryck inte in strömbrytaren längre efter att skyddskretsen har slagit ifrån maskinen. Detta kan leda till skador på batteriet.

1. Dra ut batteriet ur handtaget samtidigt som

du trycker ned spärrknappen (18).

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän- ningen i vägguttaget. Anslut laddarens (11) stickkontakt till vägguttaget. Den gröna lysdio- den börjar blinka.

4. Under punkt „Lampor på laddaren“ fi nns en

tabell som förklarar vad de olika lysdioderna på laddaren betyder. Medan batteriet laddas värms det en aning. Detta är dock normalt. Om batteriet inte kan laddas måste du kontrollera

att nätspänning finns i vägguttaget

att det finns fullgod kontakt vid laddningskon- takterna. Om batteriet fortfarande inte kan laddas måste du skicka in

För en professionell returnering vill vi be dig att kontakta vår kundtjänst eller butiken där du köpte produkten. När du returnerar eller avfallshanterar batte- rier eller batteridrivna produkter, måste du se till att dessa förpackas separat i plastpåsar för att undvika kortslutningar eller brand! För att batteriets livslängd ska bli så lång som möjligt ska batteriet alltid laddas i god tid. Detta är alltid nödvändigt om du märker att maskinens prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs! Kapacitetsindikering för batteriet (bild 3f) Tryck på knappen (bild 3f/ pos. A) för kapacitet- sindikering för batteriet. Kapacitetsindikeringen (bild 3f/ pos. B) visar batteriets laddningsnivå med tre lysdioder. Alla tre lysdioder är tända Batteriet är fulladdat. 2 eller 1 lysdioder är tända Batteriet har tillräcklig restkapacitet. 1 lysdiod blinkar Batteriet är tomt och måste laddas. Alla lysdioder blinkar Batteriets temperatur har underskridits. Dra av batteriet från maskinen och låt det svalna i rumstemperatur i en dag. Om felet fortfarande indikeras har batteriet djupurladdats och är där- med defekt. Dra av batteriet från maskinen. Du får inte längre använda eller försöka ladda ett defekt batteri.

Märk Vid leverans är motorn inte fylld med bränsle eller driftvätskor. Fyll därför tvunget på olja och bensin innan du tar gräsklipparen i drift.

1. Kontrollera oljenivån (se 7.2.1).

2. Använd en tratt och en mätbehållare när du

fyller på bensin. Kontrollera att bensinen är ren. Varning: Använd endast en säkerhetsdunk. Rök inte när du fyller på bensin. Slå ifrån motorn innan du fyller på bensin och låt motorn svalna ett par minuter.

3. Kontrollera att tändkabeln har anslutits till

tändstiftet. Säkerhetstest för spak för motorstart/motor- stopp För att undvika att gräsklipparen startar upp oav- siktligt, samt för att snabbt kunna stoppa motorn och kniven vid fara, är den utrustad med en spak för motorstart/motorstopp (bild 5a/pos. 1a). Den- na måste aktiveras (bild 5b) innan gräsklipparen startas. När spaken för motorstart/motorstopp släpps ska den fjädra tillbaka till utgångsläget (bild 5a). Innan motorn startas bör du ha gjort detta arbets- steg ett par gånger så att du är säker på att spa- ken och snörstarten fungerar korrekt. Upprepa detta test en gång till efter att motorn har startats. Efter att spaken för motorstart/mo- torstopp har släppts, ska motorn stanna inom ett få sekunder. Kontakta kundservice om detta inte är fallet. Fara! Kniven roterar när motorn startas upp.

1. Kontrollera att tändkabeln har anslutits till

tändstiftet. Kontrollera att säkerhetskontakten (bild 3f/pos. 16) har monterats i Power-X kom- bipanelen.

2. Tryck in bränslepumpen (primer) (bild 6/pos.

2) 3 ggr. Om motorn redan har körts varm kan

du bortse från detta arbetssteg.

3. Ställ dig bakom gräsklipparen. Dra spaken för

motorstart/motorstopp med den ena handen (bild 5b). Håll den andra handen på start- knappen (bild 1/pos. 14).

4. Starta motorn genom att trycka på startknap-

pen. Släpp genast knappen efter att motorn har startat. Om startknappen trycks igen medan motorn kör kommer startsystemet att skadas. Märk Vid kallt väder måste du ev. för- söka fl era gånger innan motorn startar.

6.1.2 Starta med startsnöret

1. Kontrollera att tändkabeln har anslutits till

2. Tryck in bränslepumpen (primer) (bild 6/pos.

2) 3 ggr. Om motorn redan har körts varm kan

du bortse från detta arbetssteg.

3. Ställ dig bakom gräsklipparen. Dra spaken för

motorstart/motorstopp med den ena handen (bild 5b). Håll den andra handen på start- handtaget.

4. Starta motorn med startsnöret (bild 1/pos. 9).

Dra ut handtaget ca 10-15 cm (tills du känner av ett motstånd) och dra sedan kraftigt med ett ryck. Om motorn inte startar måste du dra ut handtaget igen. Märk Låt inte snöret slå tillbaka plötsligt. Märk Vid kallt väder måste du ev. försöka fl e- ra gånger innan motorn startar. Hjuldrift Körningsspak/kopplingsspak (bild 5a/pos. 1b): Om spaken dras in (bild 5c) kommer kopplingen för hjuldriften att stängas varefter gräsklipparen kör framåt (om motorn är igång). Släpp körnings- spaken i god tid för att stoppa gräsklipparen. Pro- va på att starta och stoppa gräsklipparen innan du klipper för första gången tills du är säker på hur du kan köra med gräsklipparen.

6.2 Instruktioner för att klippa på rätt sätt

Fara! Se alltid till att motorn har stannat innan du öppnar utkastningsluckan för att tömma grä- suppsamlaren. Risk för att du skadas av den roterande kniven. Fäst alltid utkastningsluckan och gräsupp- samlaren noggrant. Slå alltid ifrån motorn innan du tar bort gräsuppsamlaren. Koppla alltid ifrån motorn och vänta tills motorn har stannat inför inställnings-, under- hålls- och reparationsarbeten. Dra av tänd- stiftskontakten. Klippning Motorn har dimensionerats för klipphastighet för gräs, utkastning av gräs till gräsuppsamlaren samt för en lång motorlivslängd. Klipp alltid med en vass och intakt kniv så att grässtrån inte fransas ut, vilket annars kan leda till att gräsmattan gulnar. För att du ska få en fi n skärningsbild på gräsmat- tan måste du gå i så raka banor som möjligt. Se till att banorna där du har klippt överlappar va- randra med ett par centimeter så att inga remsor står kvar. Håll gräsklipparens undersida ren och ta alltid bort gräs som har fastnat. Avlagringar gör det svårare att starta maskinen, och påverkar dessu- tom klippningskvaliteten och utkastningen. Använd gräsklipparen i rät vinkel på sluttningar. Du kan undvika att glida med gräsklipparen om du håller den snett uppåt. Välj klippningshöjd be- roende på aktuell gräshöjd. Om gräset är tätt och högt måste du ställa in högsta klipphöjd och klip- pa långsamt. Gå fl era gånger med gräsklipparen så att maximalt 4 cm gräs klipps av varje gång. Slå alltid ifrån motorn innan du kontrollerar kniven. Tänk på att kniven fortsätter att rotera ett par se- kunder efter att du har slagit ifrån motorn. Försök aldrig att stoppa kniven. Kontrollera med jämna mellanrum att kniven sitter fast ordentligt, är i fullgott skick samt tillräckligt vass. Slipa eller byt ut kniven om den är trubbig. Om den roterande kniven slår emot ett föremål måste du slå ifrån gräsklipparen och vänta tills kniven har stannat helt. Kontrollera därefter knivens och knivfästets skick. Om denna har skadats måste den bytas ut. Mulchning (bild 4b) Vid mulchning kommer det klippta gräset att huggas sönder i gräsklipparens kåpa och sedan fördelas på gräsmattan. Vid denna funktion behö- ver gräset inte längre tas upp med en gräsupp- samlare. För mulchning krävs en relativt kortvuxen gräs- matta. För att du ska kunna använda mulchfunktionen måste du ta av gräsuppsamlaren och sedan sk- juta in mulchadaptern (pos. 4b) i utkastningsöpp- ningen. Stäng därefter utkastningsluckan.

6.3 Stänga av motorn

Släpp spaken för motorstart/motorstopp för att stänga av motorn (bild 5a/pos. 1a). Dra av tändstiftskontakten från tändstiftet för att undvika att motorn startar igen. Kontrollera motorbrom- sens vajer innan du startar motorn igen. Kontrol- lera att vajern har monterats rätt. Om vajern har böjts eller skadats måste den bytas ut. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 78Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 78 02.02.2022 13:54:2402.02.2022 13:54:24S

Om uppsamlaren har fyllts reduceras luftfl ödet och mängdindikeringen (4c) ligger tät emot upp- samlaren (bild 15). Töm uppsamlaren och rensa utkastningskanalen. Fara! Slå ifrån motorn och vänta tills kniven har stannat helt innan du tar av gräsuppsam- laren. För att ta av gräsuppsamlaren måste du lyfta upp utkastningsluckan med den ena handen, och med den andra handen lyfta av gräsuppsamlaren med handtaget (bild 4a). Enligt beskrivningen i säkerhetsföreskrifterna kommer utkastningsluckan att slå igen när grä- suppsamlaren tas av så att den bakre utkast- ningsöppningen därefter är stängd. Om gräsres- ter hänger kvar i öppningen är det lämpligt att köra tillbaka gräsklipparen med ungefär 1 m så att det ska gå lättare att starta maskinen. Om avlagringar av gammalt gräs fi nns kvar i gräsklipparens kåpa och på arbets-verktyget, får detta inte tas bort med handen eller med fötterna. Använd lämpliga hjälpmedel, t ex en handborste. För att garantera att gräset samlas upp på avsett vis, ska gräsuppsamlaren rengöras från insidan efter användningen. Häng endast in gräsuppsamlaren om motorn har slagits ifrån och kniven har stannat. Lyft upp utkastningsluckan med den ena handen, håll fast gräsuppsamlarens handtag med den an- dra handen och häng därefter in från ovansidan.

7. Rengöring, underhåll,

förvaring, transport och reservdelsbeställning Fara! Medan motorn fortfarande är igång får du inte arbeta vid strömförande delar i tändningsanläg- gningen eller röra vid dessa delar. Dra alltid av tändstiftskontakten från tändstiftet inför underhåll och skötsel. Utför aldrig några som helst arbeten på maskinen medan den är igång. Arbetsuppgif- ter som inte beskrivs i denna bruksanvisning bör utföras av en godkänd auktoriserad verkstad.

Rengör gräsklipparen noggrant varje gång efter att du använt den. Var särskilt noggrann med att rengöra undersidan och knivfästet. Luta gräsklip- paren bakåt genom att trycka skjutbygeln nedåt. Märk: Innan du tippar gräsklipparen måste du tömma bränsletanken komplett med en länspump för bensin. Gräsklipparen får inte tippas med mer än 90°. Smuts och gräs kan lättast tas av direkt efter att du klippt gräs. Gräsrester och smuts som har torkat fast kan leda till försämrad prestanda när du använder gräsklipparen. Kontrollera att gräsutkastningskanalen är fri från gräsrester och ta bort dessa vid behov. Rengör aldrig gräsklip- paren med en vattenstråle eller högtryckstvätt. Se till att inget vatten tränger in i maskinens inre. Aggressiva rengöringsmedel, t ex kallrengörings- medel eller lacknafta, får inte användas.

Föreskrivna underhållsintervall anges i det bifogade servicehäftet för bensin. Märk: Lämna in nedsmutsat underhållsmaterial och driftvätskor till ett godkänt insamlingsställe.

Märk Använd aldrig motorn utan olja, eller med för lite olja. Detta kan leda till allvarliga skador på motorn. Kontrollera oljenivån Ställ gräsklipparen vågrätt. Skruva ut oljemät- stickan (bild 9a/pos. 7) genom att vrida den åt vänster. Torka sedan av den med en tygtrasa. Skjut in oljemätstickan i påfyllningsröret igen. Skruva inte in stickan. Dra ut oljestickan och läs av oljenivån på den vågräta stickan. Oljenivån måste befi nna sig mellan MAX och MIN på olje- mätstickan (bild 9b). Oljebyte Byt ut motorolja efter att motorn har slagits ifrån men fortfarande är driftvarm.

1. Övertyga dig om att gräsuppsamlaren har

2. Töm bensintanken med en länspump för

bensin, låt motorn köra så länge tills den res- terande bensinmängden har förbrukats.

3. Ställ ett oljeuppsamlingskärl bredvid gräsklip-

4. Öppna oljepåfyllningspluggen (pos. 7) och

luta gräsklipparen med 90° åt sidan.

6. Räta upp gräsklipparen efter att den förbruka-

de oljan har runnit ut.

7. Fyll på motorolja upp till den översta marke-

ringen på oljemätstickan.

8. Förbrukad olja ska hanteras enligt gällande

miljöskyddsbestämmelser.

Av säkerhetsskäl ska du endast låta en godkänd auktoriserad verkstad slipa, rikta in och montera kniven. För att uppnå optimalt arbetsresultat re- kommenderar vi att du låter en fackman kontrolle- ra kniven en gång om året. Byta ut kniven (bild 8/pos. A) Kniven får endast bytas ut mot original-reserv- delar. Knivens beteckning måste stämma överens med numret som anges i reservdelslistan. Montera aldrig in en annan slags kniv. Skadade knivar Om kniven har slagit emot ett hinder trots att du har kört försiktigt måste du genast slå ifrån motorn och dra av tändstiftskontakten. Tippa gräsklipparen försiktigt bakåt sidan och kontrollera om kniven har skadats. Om kniven har skadats eller böjts måste den bytas ut. Försök aldrig rikta in en böjd kniv. Arbeta aldrig med en böjd eller kraftigt avtrubbad kniv. Vibrationerna som uppstår kan leda till ytterligare skador på gräsklipparen. Varning! Risk för personskador om du klipper med en skadad kniv.

7.2.3 Hjulaxlar och hjulnav

Hjulaxlar och hjulnav ska smörjas in en gång per säsong. Ta av navkapslarna med en skruvmejsel och los- sa på hjulens skruvar.

7.2.4 Vårda och ställa in vajrarna

Olja in vajrarna regelbundet och kontrollera att de går lätt.

7.2.5 Underhålla luftfi ltret (bild 10a/10b)

Smutsiga luftfi lter försämrar motorprestandan ef- tersom luftmatningen till förgasaren är reducerad. Kontrollera luftfi ltret oftare om luften är mycket dammig. Rengör aldrig luftfi ltret med bensin eller brännba- ra lösningsmedel. Rengör luftfi ltret endast med tryckluft eller genom att slå ur det.

7.2.6 Underhålla tändstiftet

Rengör tändstiftet med en trådborste av koppar.

1. Dra av tändstiftskontakten (bild 11a/pos. A).

2. Skruva ut tändstiftet med en tändstiftsnyckel.

3. Montera samman i omvänd ordningsföljd.

7.2.7 Kontrollera kilremmen

Ta av kilremsskyddet (bild 12/pos. 5b) för att kont- rollera kilremmen.

Kontrollera efter reparation eller underhåll att alla säkerhetstekniska delar har monterats och be- fi nner sig i fullgott skick. Delar som kan förorsaka personskador måste förvaras utom räckhåll för barn och andra personer. Märk Enligt lagen om produktansvar ansvarar vi inte för skador som har uppstått av ej ändamål- senlig reparation eller om reservdelarna som har använts inte motsvarar originaldelar eller delar som har godkänts av oss. Dessutom ansvarar vi inte för skador som kan härledas till ej ändamål- senliga reparationer. Låt kundtjänst eller en be- hörig fackman utföra sådana arbeten. Detsamma gäller för tillbehörsdelar.

7.2.9 Användningstider

Innan du använder gräsklipparen måste du be- akta de bestämmelser som gäller på orten där du bor.

7.3 Förbereda gräsklipparen för förvaring

Varning! Tappa inte av bensinen i slutna utrym- men, i närheten av eld eller om du samtidigt röker. Det fi nns risk för att gasångor förorsakar explosio- ner eller brand.

1. Töm bensintanken med en länspump för ben-

2. Starta motorn och låt den köra tills resterande

bensin har förbrukats.

3. Gör ett oljebyte efter varje säsong.

4. Ta ut tändstiftet. Fyll på ca 20 ml olja i cy-

lindern med hjälp av en oljekanna. Dra ut startsnöret långsamt så att oljan fördelas och skyddar cylinderns inre. Skruva in tändstiftet på nytt.

5. Rengör cylinderns kylfl änsar samt kåpan.

6. Rengör hela maskinen för att skydda lackfär-

7. Förvara maskinen på en säker och väl venti-

7.4 Förbereda gräsklipparen för transport

Varning! Tappa inte av bensinen i slutna utrym- men, i närheten av eld eller om du samtidigt röker. Det fi nns risk för att gasångor förorsakar explosio- ner eller brand.

1. Töm bensintanken med en länspump för ben-

2. Låt motorn köra tills resterande bensin har

4. Dra av tändstiftskontakten från tändstiftet.

5. Rengör cylinderns kylfl änsar samt kåpan.

6. Häng ut startsnöre ur kroken (bild 3b/pos.

10b). Lossa på anslutningen till vänster och höger på skjutbygeln och fäll sedan ned sk- jutbygeln. Se till att vajrarna inte knäcks när skjutbygeln fälls ned.

7. Linda ett par varv wellpapp mellan den övre

och undre skjutbygeln och motorn för att und- vika nötningsskador på ytan.

8. Fixera maskinen inför transport så att den inte

skadas eller personer kommer till skada om den skulle rubbas under transport.

7.5 Förbrukningsmaterial, slitmaterial och

reservdelar Reservdelar, förbruknings- och slitmaterial som t ex motorolja, kilremmar, tändstift, luftfi lterinsats, batterier och knivar täcks inte av garantin för maskinen.

7.6 Reservdelsbeställning

Ange följande information när du beställer reser- vdelar:

Reservdelsnummer för reservdelen Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 81Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 81 02.02.2022 13:54:2402.02.2022 13:54:24S

Varning! Slå först ifrån motorn och dra av tändstiftskontakten innan du gör inspektioner eller justeringar. Varning! Om motorn har kört ett par minuter efter justering eller reparation måste du tänka på att avgas- röret och andra delar är heta. Rör alltså inte vid dessa delar eftersom det fi nns risk för brännskador. Störning Möjlig orsak Åtgärder Instabil drift, maski- nen vibrerar kraftigt - Lösa skruvar - Kniven sitter löst - Kniven är i obalans - Kontrollera skruvarna - Kontrollera monteringen av kniven - Byt ut kniven Motorn kör inte - Spak för motorstart/motorstopp har inte tryckts in - Gasreglage i fel läge (om förhan- den) - Tändstiftet defekt - Bränsletanken tom - Bränslepump (primer) har inte akti- verats (om förhanden) - Tryck in spaken för motorstart/mo- torstopp - Kontrollera inställningen (om för- handen) - Byt ut tändstiftet - Fyll på bränsle - Aktivera bränslepumpen (primer) (om förhanden) Motorn kör instabilt - Luftfi ltret smutsigt - Tändstiftet smutsigt - Rengör luftfi ltret - Rengör tändstiftet Gräsmattan blir gul, ojämn klippning - Kniven trubbig - För låg klippningshöjd - För lågt motorvarvta - Vässa kniven - Ställ in rätt höjd - Ställ gasspaken på max. (om för- handen) Gräsutkastningen är inte ren - För lågt motorvarvtal - För låg klippningshöjd - Kniven sliten - Gräsuppsamlaren blockerad - Ställ gasspaken på max. - Ställ in rätt - Byt ut kniven - Töm gräsuppsamlaren Startapparaten rote- rar inte - Batteriet tomt - Batteriet har inte anslutits - Säkerhetskontakten har inte monte- rats - Ladda batteriet - Anslut batteriet - Montera säkerhetskontakten Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 82Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 82 02.02.2022 13:54:2502.02.2022 13:54:25S

10. Lampor på laddaren

Indikeringsstatus Betydelse och åtgärder Grön blinkar Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i ladda- ren. Röd lyser Laddning Laddaren laddar batteriet. Grön lyser Batteriet har laddats och är klar för användning. (Laddningstid 1,5 Ah-batteri: ca 2 h) (Laddningstid 2,0 Ah-batteri: ca 2,5 h) (Laddningstid 3,0 Ah-batteri: ca 4 h) (Laddningstid 4,0 Ah-batteri: ca 5 h) (Laddningstid 5,2 Ah-batteri: ca 6,5 h) Åtgärd: Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet. Röd blinkar Störning Batteriet kan inte längre laddas. Batteriet eller laddaren är defekt. Åtgärd: Ett defekt batteri får inte längre laddas. Ta ut batteriet ur laddaren. Röd och grön blinkar omv- äxlande: Temperaturstörning Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C). Åtgärd: Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C). Om detta fel fortfarande föreligger har batteriet djupurladdats och får inte längre laddas upp eller användas. Ta ut batteriet ur laddaren.

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 84Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 84 02.02.2022 13:54:2502.02.2022 13:54:25S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Luftfi lter, bowdenkablar, gräsuppsamlare, däck, körkoppling, Batteri Förbrukningsmaterial/förbrukningsdelar* Kniv Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 85Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 85 02.02.2022 13:54:2602.02.2022 13:54:26S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 86Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 86 02.02.2022 13:54:2602.02.2022 13:54:26CZ
