KÄYTTÖOHJE GCPM 46 SM HWE Li EINHELL

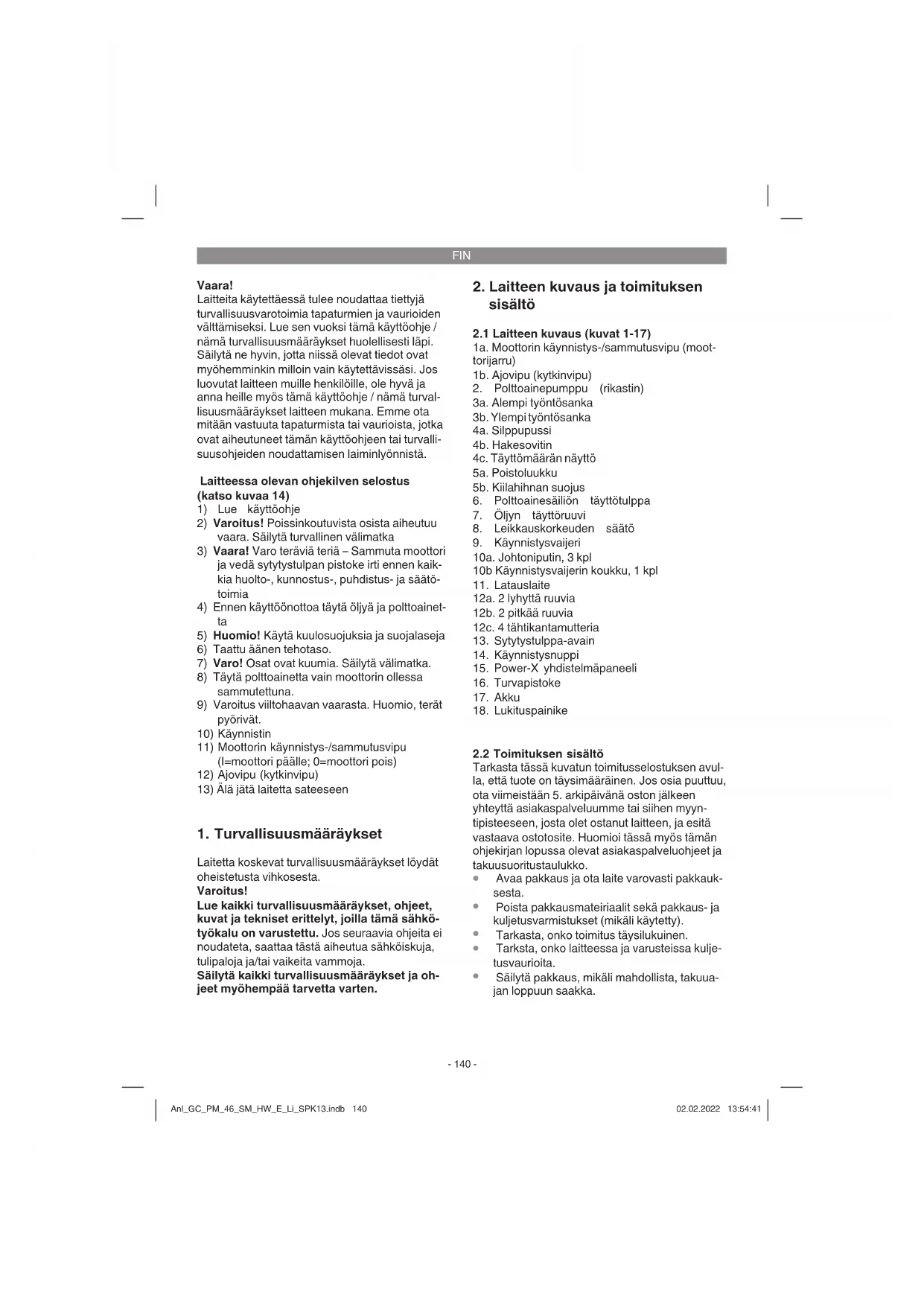

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä. Laitteessa olevan ohjekilven selostus (katso kuvaa 14)

2) Varoitus! Poissinkoutuvista osista aiheutuu

vaara. Säilytä turvallinen välimatka

3) Vaara! Varo teräviä teriä – Sammuta moottori

ja vedä sytytystulpan pistoke irti ennen kaik- kia huolto-, kunnostus-, puhdistus- ja säätö- toimia

4) Ennen käyttöönottoa täytä öljyä ja polttoainet-

5) Huomio! Käytä kuulosuojuksia ja suojalaseja

6) Taattu äänen tehotaso.

7) Varo! Osat ovat kuumia. Säilytä välimatka.

8) Täytä polttoainetta vain moottorin ollessa

9) Varoitus viiltohaavan vaarasta. Huomio, terät

11) Moottorin käynnistys-/sammutusvipu

(I=moottori päälle; 0=moottori pois)

12) Ajovipu (kytkinvipu)

13) Älä jätä laitetta sateeseen

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta. Varoitus! Lue kaikki turvallisuusmääräykset, ohjeet, kuvat ja tekniset erittelyt, joilla tämä sähkö- työkalu on varustettu. Jos seuraavia ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja oh- jeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuvat 1-17)

1a. Moottorin käynnistys-/sammutusvipu (moot- torijarru) 1b. Ajovipu (kytkinvipu)

2. Polttoainepumppu (rikastin)

3a. Alempi työntösanka 3b. Ylempi työntösanka 4a. Silppupussi 4b. Hakesovitin 4c. Täyttömäärän näyttö 5a. Poistoluukku 5b. Kiilahihnan suojus

6. Polttoainesäiliön täyttötulppa

7. Öljyn täyttöruuvi

8. Leikkauskorkeuden säätö

9. Käynnistysvaijeri

10a. Johtoniputin, 3 kpl 10b Käynnistysvaijerin koukku, 1 kpl

12a. 2 lyhyttä ruuvia 12b. 2 pitkää ruuvia 12c. 4 tähtikantamutteria

13. Sytytystulppa-avain

15. Power-X yhdistelmäpaneeli

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 140Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 140 02.02.2022 13:54:4102.02.2022 13:54:41FIN

Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Bensiiniruohonleikkuri

4 tähtikantamutteria

Power-X yhdistelmäpaneeli

Bensiinimoottorin huoltovihko

Alkuperäiskäyttöohje

Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Laitetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyt- tö katsotaan määräysten vastaiseksi. Laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja on vastuussa kaikista tästä aiheutuvista vahingoista tai loukkaantumisista. Bensiinikäyttöinen ruohonleikkuri on tarkoitettu yksityiseen käyttöön koti- ja harrastuspuutarhas- sa. Yksityisten kotitalous- ja harrastepuutarhoiden ruohonleikkureiksi katsotaan sellaiset laitteet, joiden vuosittainen käyttöaika ei yleensä ylitä 50 tuntia ja joita käytetään lähinnä ruoho- tai nurmik- koalueiden hoitoon, mutta ei kuitenkaan julkisilla alueilla, puistoissa, urheilukentillä tai maa- ja metsätaloudessa. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa. Valmistajan oheistaman käyttöohjeen noudatta- minen on ruohonleikkurin määräysten mukaisen käytön edellytys. Käyttöohjeeseen sisältyvät myös käyttöä, huoltoa ja kunnossapitoa koskevat määräykset. Varoitus! Käyttäjää uhkaavan tapaturmavaaran vuoksi ei ruohonleikkuria saa käyttää seuraaviin töihin: pensaiden, pensasaitojen ja koriste- pensaiden leikkaamiseen, köynnöskasvien tai kattoistutusten tai parvekelaatikoiden ruohikon leikkaamiseen ja silppuamiseen sekä kulkutei- den puhdistamiseen (puhtaaksi imemiseen) tai silppurina puiden ja pensasaitojen leikkeiden pienentämiseen. Ruohonleikkuria ei myöskään saa käyttää moottorikuokkana maaperän epäta- saisuuksien, esim. myyränkasojen tasoittamiseen. Turvallisuussyistä ei ruohonleikkuria saa käyttää minkäänlaisten muiden työkalujen tai työkalusar- jojen voimanlähteenä.

.......................................1,75 dB Äänen taattu tehotaso ................................96 dB Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Tärinänpäästöarvo a

Pitkäaikaista työskentelyä tulisi välttää voimak- kaan melun ja tärinänkehityksen vuoksi. Rajoita melunpäästöt ja tärinä mahdollisim- man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

Huolla ja puhdista laite säännöllisesti.

Sovita työskentelytapasi laitteen mukaiseksi.

Älä ylikuormita laitetta.

Tarkastuta laite aina tarvittaessa.

Sammuta laite, kun sitä ei käytetä. Huomio! Jäämäriskit Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken- teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. kuulovaurioita, ellei käytetä soveliaita kuulo-

2. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

5. Ennen käyttöönottoa

5.1 Osien kokoaminen

Toimitustilassa muutamat osat toimitetaan irrallisi- na. Kokoaminen on helppoa, jos noudatat seuraa- vassa annettuja ohjeita. Viite! Kokoamiseen ja huoltotoimiin tarvitset lisäksi seuraavat työkalut, jotka eivät sisälly toi- mitukseen:

laakean öljynkeräysastian (öljynvaihtoa var- ten)

mittapikarin, 1 litra (öljyn / bensiinin kestävä)

suppilon (tulee sopia säiliön bensiinintäyttö- nysään)

talouspyyhkeitä (öljyn / bensiinin roiskeiden pyyhkimiseen; hävitettävä huoltoasemalla)

bensiinin imupumpun (muovimalli, saatavana rakennustarvikeliikkeistä)

käsipumpulla varustetun öljykannun (saatava- na rakennustarvikeliikkeistä)

moottoriöljyä Asennus

1. Asenna työntösangat (nro 3a + 3b) kuten

kuvissa 3a-3b näytetään. Valitse haluamasi sangan korkeuden mukaisesti yksi rei‘istä (kuva 3a/kohta A) kiinnitystä varten. Tärkeää! Säädä sama korkeus molemmin puolin!

2. Asenna Power-X yhdistelmäpaneeli (nro 15)

mukana toimitetuilla ruuveilla kuten kuvissa (3c ja 3d) näytetään.

3. Ripusta käynnistysvaijerin kahva (nro 9a) sille

tarkoitettuun koukkuun, kuten kuvassa 3c näytetään.

4. Kiinnitä vaijerit mukana toimitetuilla johtoni-

puttimilla (nro 10) työntösankaan.

5. Nosta poistoluukkua (nro 5a) yhdellä kädellä

ja ripusta roskapussi (nro 4a) paikalleen ku- ten kuvassa 4a näytetään. Asenna sitten akku (nro 17) ja turvapistoke (nro

16) kuten kuvassa 3f näytetään.

5.2 Leikkauskorkeuden säätö

Varoitus! Leikkauskorkeuden säädön saa teh- dä vain kun moottori on pysäytetty.

Leikkauskorkeuden säätö tehdään keskeises- ti korkeudensäädön vivulla (kuva 7 / nro 8). Voit säätää eri leikkauskorkeuksia.

Toimenna leikkauskorkeuden säätövipu ja vedä se haluttuun asemaan. Anna säätövivun lukittua paikalleen.

5.3 LI-akkusarjan lataaminen (kuvat 3f /16)

Huomio! Latauslaitetta saa käyttää ainoastaan Power-X- Change-sarjan litiumioniparistojen lataamiseen! Akku on suojattu latauksen täydelliseltä tyhje- nemiseltä. Integroitu suojakatkaisin sammuttaa laitteen automaattisesti, kun akku on tyhjentynyt. Varoitus! Älä paina päälle-/pois-katkaisinta enää sen jälkeen kun suojakytkentä on sammuttanut laitteen. Se saattaa vahingoittaa akkua.

1. Vedä akkusarja ulos kahvasta painaen sama-

naikaisesti lukituspainiketta (18) alas.

2. Tarkasta, että tyyppikilvessä annettu verkko-

jännite vastaa käytettävissä olevaa verkkojän- nitettä. Työnnä latauslaitteen verkkopistoke (11) pistorasiaan. Vihreä LED alkaa vilkkua.

3. Työnnä akku latauslaitteeseen.

4. Kohdasta „latauslaitteen näyttö“ löydät taulu-

kon, josta selviävät latauslaitteen valodiodi- näytön merkitykset. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 142Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 142 02.02.2022 13:54:4202.02.2022 13:54:42FIN

Latauksen aikana akku saattaa lämmetä hieman. Tämä on kuitenkin normaalia. Jos akkusarjan lataaminen ei onnistu, ole hyvä ja tarkasta,

onko pistorasiassa verkkojännitettä

ovatko latauskontaktit moitteettomasti yhdes- sä latauslaitteeseen. Jos akkusarjan lataaminen ei vieläkään onnistu, pyydämme toimittamaan

sekä akkusarjan tekniseen asiakaspalveluumme. Pyydämme ottamaan yhteyttä asiakaspalve- luumme tai myyntipisteeseen, josta laite on ostettu, saadaksesi ohjeet asianmukaista lähettämistä varten. Huolehdi akkujen tai akkukäyttöisen laitteen lähettämisessä ja hävittämisessä siitä, että ne on pakattu erikseen muovipusseihin, jotta vältetään oikosulut ja tulipalo! Jotta akkusarjan elinikä olisi mahdollisimman pit- kä, tulee se aina ladata riittävän ajoissa. Tämä on joka tapauksessa tarpeen, kun huomaat laitteen tehon heikkenevän. Älä koskaan anna akkusarjan tyhjentyä täysin. Tästä seuraa akkusarjan vahin- goittuminen! Akun tehonnäyttö (kuva 3f) Paina akun tehonnäytön katkaisinta (kuva 3f/ nro A). Akun tehonnäyttö (kuva 3f/ nro B) ilmoittaa akun lataustilan 3 LED:in avulla. Kaikki 3 LED:iä palavat: Akku on ladattu täyteen. 2 tai 1 LED(:iä) palaa: Akussa on vielä riittävästi tehoa. 1 LED vilkkuu: Akku on tyhjä, lataa akku uudelleen. Kaikki LED:it vilkkuvat: Akun lämpötila on liian alhainen. Ota akku pois laitteesta ja anna akun olla päivän verran huone- enlämmössä. Jos virhe esiintyy jälleen, niin akku on tyhjentynyt aivan täysin ja vahingoittunut. Ota akku pois laitteesta. Viallista akkua ei saa enää käyttää tai ladata.

Viite! Moottori toimitetaan ilman käyttöaineita. En- nen käyttöönottoa täytyy siksi ehdottomasti täyttää siihen öljyä ja bensiiniä.

1. Tarkasta öljymäärä (katso kohtaa 7.2.1).

2. Käytä suppiloa ja mitta-astiaa täyttäessäsi

bensiiniä koneeseen. Varmista, että bensiini on puhdasta. Varoitus: Käytä aina vain turvallista bensiinika- nisteria. Älä tupakoi bensiiniä täyttäessäsi. Sam- muta moottori ennen bensiinin täyttämistä ja anna moottorin jäähtyä muutaman minuutin ajan.

3. Varmista, että sytytyskaapeli on liitetty syty-

tystulppaan. Moottorin käynnistys-/sammutusvivun turva- tarkastus Ruohonleikkurin tahattoman käynnistymisen välttämiseksi sekä moottorin ja terien nopean pysäyttämisen varmistamiseksi vaaratilanteessa ruohonleikkuri on vaurustettu moottorin käyn- nistys-/sammutusvivulla (kuva 5a/ nro 1a). Sitä täytyy painaa (kuva 5b) ennen ruohonleikkurin käynnistämistä. Kun moottorin käynnistys-/sam- mutusvipu päästetään irti, tulee sen palata alku- asentoonsa (kuva 5a). Ennen kuin aloitat ruohonleikkuun, tulisi sinun suorittaa muutama koekäynnistys, jotta vipu ja vaijeri toimivat varmasti oikein. Toista tämä koe vielä kerran moottorin käynnis- tyttyä. Kun moottorin käynnistys-/sammutusvipu päästetään irti, niin moottorin tulee pysähtyä mu- utaman sekunnin kuluessa. Jos näin ei tapahdu, ota yhteyttä tekniseen asiakaspalveluun. Vaara: Leikkausterä pyörähtää käyntiin, kun moottori käynnistetään.

6.1 Moottorin käynnistys

6.1.1 Käynnistäminen sähkökäynnistimellä

1. Varmista, että sytytyskaapeli on liitetty syty-

tystulppaan. Varmista, että turvapistoke (kuva 3f/nro 16) on asennettu Power-X yhdistelmä- paneeliin.

2. Paina polttoainepumppua (rikastinta) (kuva 6/

nro 2) 3 kertaa. Jos moottori on lämmin, niin tämän kohdan voi jättää väliin. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 143Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 143 02.02.2022 13:54:4202.02.2022 13:54:42FIN

3. Seiso ruohonleikkurin takana. Paina moottorin

käynnistys-/pysäytysvipua (kuva 5b) yhdellä kädellä. Toinen käsi on käynnistysnupilla (kuva 1/nro 14).

4. Käynnistä moottori painamalla käynnistys-

nuppia. Kun moottori käynnistyy, päästä käynnistysnuppi heti irti. Jos käynnistysnup- pia painetaan uudelleen moottorin käydessä, käynnistysjärjestelmä vahingoittuu. Viite! Viileällä säällä saattaa olla tarpeen toistaa käynnistysmenettely useampaan kertaan.

6.1.2 Käynnistäminen käynnistysvaijerilla

1. Varmista, että sytytyskaapeli on liitetty syty-

2. Paina polttoainepumppua (rikastinta) (kuva

6/ nro 2) 3 kertaa. Tätä ei tarvitse tehdä, jos moottori on jo käynyt lämpimäksi.

3. Seiso ruohonleikkurin takana. Paina moottorin

käynnistys-/sammutusvipua (kuva 5b) yhdellä kädellä. Toinen käsi on käynnistysvaijerin kah- vassa.

4. Käynnistä moottori vetokäynnistimellä (kuva 1

/ nro 9). Vedä tätä varten kahvaa n. 10-15 cm ulos (kunnes tuntuu vastus) ja tempaise siitä sitten voimakkaasti. Jos moottori ei käynnisty, vedä kahvasta uudelleen. Viite! Älä anna vaijerin sinkoutua takaisin. Viite! Viileällä säällä saattaa olla tarpeen toistaa käynnistysmenettely useampaan kertaan. Ajomoottori Ajovipu/kytkinvipu (kuva 5a / nro 1b): Kun painat vipua (kuva 5c), niin kytkin kytketään ajokäytölle ja ruohonleikkuri lähtee liikkeelle moottorin käydessä. Päästä ajovipu irti riittävän ajoissa, jotta eteenpäin kulkeva ruohonleikkuri pysähtyy. Harjoittele käynnistämistä ja pysäyttä- mistä ennen ensimmäistä leikkuuta, kunnes olet oppinut käsittelemään konetta.

6.2 Ohjeita oikeaa leikkaamista varten

Vaara! Älä koskaan avaa poistoluukkua silpun- keräyslaitetta tyhjentäessäsi, kun moottori käy vielä. Pyörivä terä saattaa aiheuttaa ta- paturmia. Kiinnitä poistoluukku ja silppupussi aina huolellisesti. Sammuta moottori, ennen kuin otat ne pois. Sammuta moottori ennen kaikkia säätö-, huolto- ja korjaustoimia ja odota, kunnes terä ei enää pyöri. Irrota sytytystulpan pistoke. Ruohon leikkaaminen Moottori on mitoitettu ruohon leikkaamisnopeu- delle sekä silpun keräämiseen silppupussiin niin, että moottori kestää mahdollisimman pitkään. Käytä leikkaamiseen vain teräviä, moitteettomia teriä, jotta ruohonkorret eivät rispaannu ja nurmik- ko kellastu. Jotta leikkausjäljestä tulee siisti, kuljeta ruohon- leikkuria mahdollisimman suoria ratoja pitkin. Näiden ratojen tulisi mennä muutaman sentin verran päällekkäin, jotta välille ei jää yksittäisiä leikkaamattomia ruohonkorsia. Pidä leikkurin alapuoli aina siistinä ja poista ruo- honkertymät ehdottomasti heti. Kertymät vaikeut- tavat käynnistämistä, huonontavat leikkaustulok- sen laatua ja vaikeuttavat ruohosilpun poistoa. Rinteissä tulee leikkausrata tehdä rinteen poikki- suuntaan. Ruohonleikkurin alasluistamisen voit välttää pitämällä sitä viistoon ylöspäin. Valitse leikkauskorkeus kulloisenkin ruohon- pituuden mukaan. Leikkaa ruoho useammalla kerralla, niin että kullakin kerralla leikataan kork. 4 cm pois. Ennen kuin tarkastat terän kunnon, sammuta moottori. Muista, että terä pyörii vielä moottorin sammuttamisenkin jälkeen muutaman sekunnin ajan. Älä koskaan yritä pysäyttää terää. Tarkasta säännöllisin väliajoin, onko terä kunnolla kiinni, hyväkuntoinen ja hyvässä terässä. Jos näin ei ole, anna teroittaa se tai vaihda se uuteen. Mikäli pyörivä terrä iskeytyy johonkin esineeseen, pysäytä ruohonleikkuri ja odota, kunnes terä on pysähtynyt täysin. Tarkasta sitten terän ja terän- kantimen kunto. Mikäli se on vahingoittunut, tulee se vaihtaa uuteen. Hakkeen teko (kuva 4b) Kasvuhaketta tehdään silppuamalla suljetussa ruohonleikkurissa ruoholeiketta, joka levitetään sitten takaisin nurmikolle. Ruohonleikkeiden pois- toa ja hävittämistä ei enää tarvitse tehdä. Kasvuhakkeen teko on mahdollista vain kun ruo- ho on suhteellisen lyhyttä. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 144Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 144 02.02.2022 13:54:4202.02.2022 13:54:42FIN

Haketoimintoa käyttääksesi ota silppupussi pois, työnnä hakesovitin (nro 4b) poistoaukkoon ja sul- je poistoluukku.

6.3 Moottorin sammuttaminen

Sammuta moottori päästämällä moottorin käynnistys-/sammutusvipu irti (kuva 5a/nro 1a). Vedä sytytystulpan pistoke irti sytyytystulpas- ta estääksesi moottorin käynnistymisen. Tarkasta ennen seuraavaa käynnistystä moottorijarrun vaijeri. Tarkasta, että vaijeri on asennettu oikein. Taittunut tai vahingoittunut sammutusvaijeri täytyy vaihtaa uuteen.

6.4 Silppupussin tyhjentäminen

Kun silppupussi on täynnä, niin ilman läpivirtaus heikkenee ja täyttömäärän näyttö (4b) on tiiviisti silppupussin kyljessä (kuva 15). Tyhjennä silppu- pussi ja poista roskat poistokanavasta. Vaara! Ennen silppupussin poistamista tulee moottori sammuttaa ja odottaa, kunnes leik- kuriterä on pysähtynyt. Ota keräyspussi pois nostamalla yhdellä kädellä poistoluukkua ja ottamalla toisella kädellä keräys- pussi pois kantokahvasta nostaen. Turvallisuusmääräysten mukaisesti putoaa pois- toluukku alas, kun keräyspussi otetaan pois, ja sulkee takana olevan poistoaukon. Jos tällöin aukkoon jää riippumaan ruohosilppua, niin moot- torin helpomman käynnistämisen vuoksi on para- sta vetää ruohonleikkuria n. 1 m taaksepäin. Älä poista leikejätteitä leikkurin kotelosta ja työka- lusta käsin tai jaloilla, vaan sopivilla apuvälineillä, esim. harjalla tai käsiharjalla. Hyvän keräämisen takaamiseksi tulee keräys- pussi ja varsinkin ilmaritilä puhdistaa sisäpuolelta hyvin käytön jälkeen. Ripusta keräyspussi paikalleen vain moottorin ollessa sammutettuna ja terän seistessä. Nosta poistoluukkua yhdellä kädellä ja pidä toisella kädellä keräyspussia kahvasta, jotta voit ripustaa sen ylhäältä paikalleen.

7. Puhdistus, huolto, säilytys,

kuljetus ja varaosatilaus Vaara! Älä koskaan tee moottorin käydessä mitään töitä sytytyslaitteiston jännitteellisiin osiin tai kosketa niihin. Irroita ennen kaikkia huolto- ja hoitotoimia sytytystulpan pistoke sytytystulpasta. Älä koskaan tee mitään töitä laitteeseen sen käydessä. Sel- laiset työt, joita ei ole selostettu tässä käyttöoh- jeessa, tulisi antaa valtuutetun ammattikorjaamon suoritettavaksi.

Ruohonleikkuri tulee puhdistaa perusteellisesti joka käytön jälkeen. Erityisesti sen alapuoli ja teränpidike. Kallista tätä varten ruohonleikkuri taaksepäin painamalla työntökaarta alaspäin. Viite: Ennen kuin kallistat ruohonleikkuria, tyhjennä polttoainesäiliö kokonaan bensiinin poistoimupumpun avulla. Ruohonleikkuria ei saa kallistaa yli 90°. Lian ja ruohon poistaminen on helpointa heti ruohonleikkuun jälkeen. Kuivuneet ruohonjätteet ja lika saattavat vaikeuttaa leikkaa- mista. Tarkasta, että silpunpoistokanavassa ei ole ruohonjätteitä, ja poista ne tarvittaessa. Älä kos- kaan puhdista ruohonleikkuria vesisuihkulla tai painepesurilla. Huolehdi siitä, ettei laitteen sisälle pääse vettä. Syövyttäviä puhdistusaineita, kuten kylmäpuhdistusainetta tai puhdistusbensiiniä, ei saa käyttää.

Huoltovälit löydät oheistetusta bensiinilait- teen huoltokirjasta. Viite: Toimita likaantuneet huolto- ja käyttömateri- aalit niille tarkoitettuun keräyspisteeseen.

7.2.1 Bensiinimoottori

Viite! Älä koskaan käytä moottoria ilman öljyä tai liian vähällä öljyllä. Siitä voi aiheutua vakavia moottorivaurioita. Öljymäärän tarkastus Aseta ruohonleikkuri vaakatasoon. Vedä öljytikku (kuva 9a/ nro 7) pois vasemmalle kiertäen ja py- yhi mittatikku kuivaksi. Työnnä mittatikku jälleen täyttönysään vasteeseen asti, mutta älä ruuvaa sitä kiinni. Vedä mittatikku uudelleen pois ja lue öljymäärän näyttö vaakatasossa. Öljymäärän tulee olla mittatikun merkkien MIN ja MAX (kuva 9b) välillä. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 145Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 145 02.02.2022 13:54:4202.02.2022 13:54:42FIN

Öljynvaihto Öljynvaihto tulee suorittaa sammutettuun, mutta vielä käyttölämpötilassa olevaan moottoriin.

1. Varmista, että silppukori on otettu pois.

2. Tyhjennä bensiinisäiliö bensiininimupumpulla,

käynnistä sitten moottori ja anna sen käydä, kunnes loput bensiinistä on käytetty.

3. Aseta öljynkeräysastia ruohonleikkurin vie-

4. Avaa öljyntäyttöruuvi (nro 7) ja kallista ruo-

honleikkuria sivulle 90° kulmaan.

5. Lämmin öljy valuu avatun täyttöaukon läpi

6. Kun käytetty öljy on valunut pois, käännä ruo-

honleikkuri jälleen pystyyn.

7. Täytä moottoriöljyä öljyn mittatikun ylempään

8. Huomio! Älä ruuvaa öljyn mittatikkua paikal-

leen öljymääräa tarkistaessasi, vaan työnnä se aukkoon vain kierteisiin asti.

9. Käytetty öljy tulee toimittaa hävitettäväksi voi-

massaolevien määräysten mukaisesti.

Anna leikkuuteräsi teroitus, tasapainotus ja asennus turvallisuussyistä vain valtuutetun alan ammattiliikkeen tehtäväksi. Jotta työtulos on aina paras mahdollinen, suosittelemme terän tarkas- tuttamista kerran vuodessa. Leikkuuterän vaihto (kuva 8/nro A) Leikkuuterän vaihdossa saa käyttää vain alku- peräisiä varaosia. Leikkuuterän tunnusnumeron tulee olla sama kuin varaosaluettelossa ilmoitettu numero. Älä koskaan asenna tilalle muunlaista terää. Vahingoittuneet leikkuuterät Jos terä kaikesta varovaisuudesta huolimatta iskee esteeseen, sammuta moottori heti ja vedä sytytystulpan pistoke irti. Kallista leikkuri taaksepäin ja tarkasta, onko terä vahingoittunut. Vahingoittuneet tai vääntyneet terät täytyy vaihtaa uusiin. Älä koskaan suoris- ta vääntynyttä terää. Älä koskaan työskentele vääntyneellä tai hyvin kuluneella terällä, koska se aiheuttaa tärinää ja saattaa aiheuttaa leikkuriin muita vaurioita. Varoitus! Vahingoittuneen terän käytöstä aiheu- tuu tapaturman vaara.

7.2.3 Pyörien akselit ja navat

Pyörien akselit ja navat tulee rasvata kerran kau- den aikana. Ota tätä varten pölykapselit pois ruuviavainta käyttäen ja irrota pyörien kiinnitysruuvit.

7.2.4 Vaijereiden hoito ja säätö

Öljyä vaijerit usein ja tarkasta, että ne liikkuvat helposti.

7.2.5 Ilmansuodattimen huolto

(kuvat 10a/10b) Likaantuneet ilmansuodattimet alentavat moot- torin tehoa, koska kaasuttimeen tulee liian vähän ilmaa. Jos ilma on hyvin pölyistä, tulee ilmansuo- datin tarkastaa useammin. Älä koskaan puhdista ilmansuodatinta bensiinillä tai tulenaroilla liuotteilla. Puhdista ilmansuodatin vain paineilmalla tai koputtelemalla.

7.2.6 Sytytystulpan huolto

Puhdista sytytystulppa kuparilankaharjalla.

1. Vedä sytytystulpan pistoke (kuva 11/ kohta A)

2. Ota sytytystulppa pois sytytystulpan avaimel-

3. Kokoaminen tehdään päinvastaisessa järjes-

Ota sahanterä pois kuten kohdassa 7.2.2 selitet- tiin. V-hihnan tarkastamista varten täytyy ottaa V- hihnan suojus pois (kuva 12/ nro 5b).

Varmista korjauksen tai huollon jälkeen, että kaik- ki turvallisuusvarusteet on asennettu paikalleen ja että ne ovat moitteettomassa kunnossa. Säilytä tapaturmia aiheuttavat osat poissa muiden henkilöiden ja lasten ulottuvilta. Viite! Tuotevas- tuulain mukaan emme ole vastuussa vahingoista, jotka ovat aiheutuneet asiantuntemattomista korjauksista, tai jos varaosina ei ole käytetty al- kuperäisiä tai meidän hyväksymiämme varaosia. Emme myöskään ole vastuussa asiantuntematto- mien korjausten aiheuttamista vahingoista. Anna korjaukset asiakaspalvelun tai valtuutetun alan ammattihenkilön tehtäväksi. Sama koskee myös lisävarusteita.

Noudata käyttöajoista annettuja lakisääteisiä määräyksiä, jotka saattavat vaihdella paikkakun- nittain. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 146Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 146 02.02.2022 13:54:4302.02.2022 13:54:43FIN

7.3 Ruohonleikkurin varastoinnin valmistelu-

toimet Varoitus! Älä tyhjennä bensiiniä suljetuissa tiloissa, avotulen lähellä tai tupakoidessasi. Kaa- sunhöyryt saattavat aiheuttaa räjähdyksen tai tulipalon.

1. Tyhjennä bensiinisäiliö bensiininimupumpulla.

2. Käynnistä moottori ja anna moottorin käydä,

kunnes loput bensiinistä on käytetty.

3. Vaihda öljy joka kesäkauden jälkeen.

4. Ota sytytystulppa pois. Täytä öljykannua

käyttäen n. 20 ml öljyä sylinteriin. Vedä käyn- nistyskahvasta hitaasti, niin että öljy suojaa sylinterin sisäpintaa. Ruuvaa sytytystulppa takaisin paikalleen.

5. Puhdista sylinterin jäähdytysripat sekä kone-

6. Puhdista koko laite maalipintaa suojataksesi.

7. Säilytä laite hyvin tuuletetussa paikassa.

7.4 Ruohonleikkurin kuljetuksen valmistelu-

toimet Varoitus! Älä tyhjennä bensiiniä suljetuissa tiloissa, avotulen lähellä tai tupakoidessasi. Kaa- sunhöyryt saattavat aiheuttaa räjähdyksen tai tulipalon.

1. Tyhjennä bensiinisäiliö bensiininimupumpulla.

2. Anna moottorin käydä, kunnes loput bensiini-

3. Laske moottoriöljy pois lämpimästä moottoris-

5. Puhdista sylinterin jäähdytysripat sekä kone-

6. Irrota käynnistysvaijeri koukusta (kuva 3b/nro

10b). Löysennä kuvassa 3a näytettyä liitosta työntösangan vasemmalla ja oikealla puolella ja käännä ylempi työntösanka alas. Huolehdi tässä siitä, että vaijereita ei taiteta sankaa käännettäessä.

7. Kääri muutama kerros aaltopahvia alemman

ja ylemmän työntösangan sekä moottorin väli- in, jotta vältetään hankaaminen.

8. Varmista kuorma riittävän hyvin, jotta väl-

tetään ajon aikana sattuneen liikkumisen aiheuttamat vauriot ja vammat.

7.5 Käyttömateriaalit, kulutusmateriaalit ja

varaosat Laitteen takuu ei kata varaosia tai käyttö- ja ku- lutusmateriaaleja, esim. moottoriöljyä, V-hihnaa, sytytystulppia, ilmansuodatinpatruunaa, bensii- nisuodatinta, paristoja tai teriä.

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.Einhell-Service.com

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on val- mistettu eri materiaaleista, kuten esim. metallista ja muoveista. Vialliset laitteet eivät kuulu kotita- lousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspisteeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspis- te, tiedustele asiaa kuntasi hallinnosta. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 147Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 147 02.02.2022 13:54:4302.02.2022 13:54:43FIN

Varoitus: Sammuta ensin moottori ja irrota sytytystulpan pistoke, ennen kuin suoritat tarkastuksia tai säätöjä. Varoitus: Jos moottori on käynyt muutaman minuutin säädön tai korjauksen jälkeen, niin muista aina, että pakoputki ja muut osat ovat kuumenneet. Älä siis kosketa niihin, jotta et saa palovammoja. Häiriö Mahdollinen syy Poisto Epätasainen käynti, laite tärisee voimak- kaasti - ruuvit löysällä - terän kiinnitin irti - terän epätasapaino - tarkasta ruuvit - tarkasta terän kiinnitin - vaihda terä uuteen Moottori ei käy - moottorin käynnistys-/sammutusvi- pu ei painettu - kaasuvipu väärässä asennossa (mikäli asennettu) - sytytystulppa viallinen - polttoainesäiliö tyhjä - polttoainepumppua (rikastinta) ei ole toimennettu (mikäli asennettu) - paina moottorin käynnistys-/sam- mutusvipua - tarkasta säätö (mikäli asennettu) - vaihda sytytystulppa - täytä polttoainetta - toimenna polttoainepumppu (rikas- tin) (mikäli asennettu) Moottori käy epäta- saisesti - ilmansuodatin likainen - sytytystulppa likainen - puhdista ilmansuodatin - puhdista sytytystulppa Ruoho kellastuu, leikkaus epätasai- nen - terä on tylsä - leikkauskorkeus liian vähäinen - moottorin kierrosluku liian alhainen - teroita terä - säädä oikea korkeus - käännä kaasuvipu MAX-asentoon (mikäli asennettu) Ruohon poisto on epäsiistiä - moottorin kierrosluku liian alhainen - leikkauskorkeus liian pieni - terä kulunut - silppupussi tukossa - käännä kaasuvipu max.-asentoon - säädä oikein - vaihda terä uuteen - tyhjennä silppupussi Käynnistin ei pyöri - akku tyhjä - akkua ei ole liitetty - turvapistoketta ei ole asennettu - lataa akku - liitä akku - asenna turvapistoke Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 148Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 148 02.02.2022 13:54:4302.02.2022 13:54:43FIN

10. Latauslaitteen näyttö

Näytön tila Merkitys ja toimenpiteet Vihreä vilkkuu Käyttövalmiustila Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslait- teessa ei ole akkua Punainen palaa Lataaminen Latauslaite lataa akun. Vihreä palaa Akku on ladattu täyteen ja valmis käyttöön. (Latauksen kesto 1,5 Ah:n akku: n. 2 tuntia) (Latauksen kesto 2,0 Ah:n akku: n. 2,5 tuntia) (Latauksen kesto 3,0 Ah:n akku: n. 4 tuntia) (Latauksen kesto 4,0 Ah:n akku: n. 5 tuntia) (Latauksen kesto 5,2 Ah:n akku: n. 6,5 tuntia) Toimenpide: Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta. Punainen vilkkuu Häiriö Lataaminen ei ole enää mahdollista. Akussa tai latauslaitteessa on vika. Toimenpide: Viallista akkua ei saa enää ladata. Ota akku pois latauslaitteesta. Punainen ja vihreä vilkkuvat vuorotellen Lämpötilahäiriö Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kyl- mä (alle 0°C) Toimenpide: Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n. 20°C). Jos tämä häiriö tulee sen jälkeen aina uudelleen, niin akku on tyhjen- tynyt täysin eikä sitä saa enää ladata tai käyttää. Ota akku pois lataus- laitteesta.

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Pyydämme huolehtimaan hävitettäessä siitä, että akut ja valaisuvälineet (esim. hehkulamppu) otetaan laitteesta pois. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 150Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 150 02.02.2022 13:54:4402.02.2022 13:54:44FIN

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Ilmansuodatin, bowdenvaijerit, silppukori, ren- kaat, ajokytkin, Akku Käyttömateriaali / käyttöosat* Terät Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 151Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 151 02.02.2022 13:54:4402.02.2022 13:54:44FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä

uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil- le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista- miseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 152Anl_GC_PM_46_SM_HW_E_Li_SPK13.indb 152 02.02.2022 13:54:4402.02.2022 13:54:44SLO
