NAVODILA ZA UPORABO GCPM 46 SM HWE Li EINHELL

Vsechny LED blikaji:

Teplota akumulatoru je podkrocena. Odpojte akumulator od pristroje, nechte akumulator odpoćivat jeder den pri pokojovec teplote. Pokud se chyba objev znovu, došlo k hlubokému vybiti akumulatoru, cimž se stal defektnim. Vyjměte akumulatorz pristroje. Defektné akumulator se jiz nesmi použivat, resp. nabijet.

6. Obsluha

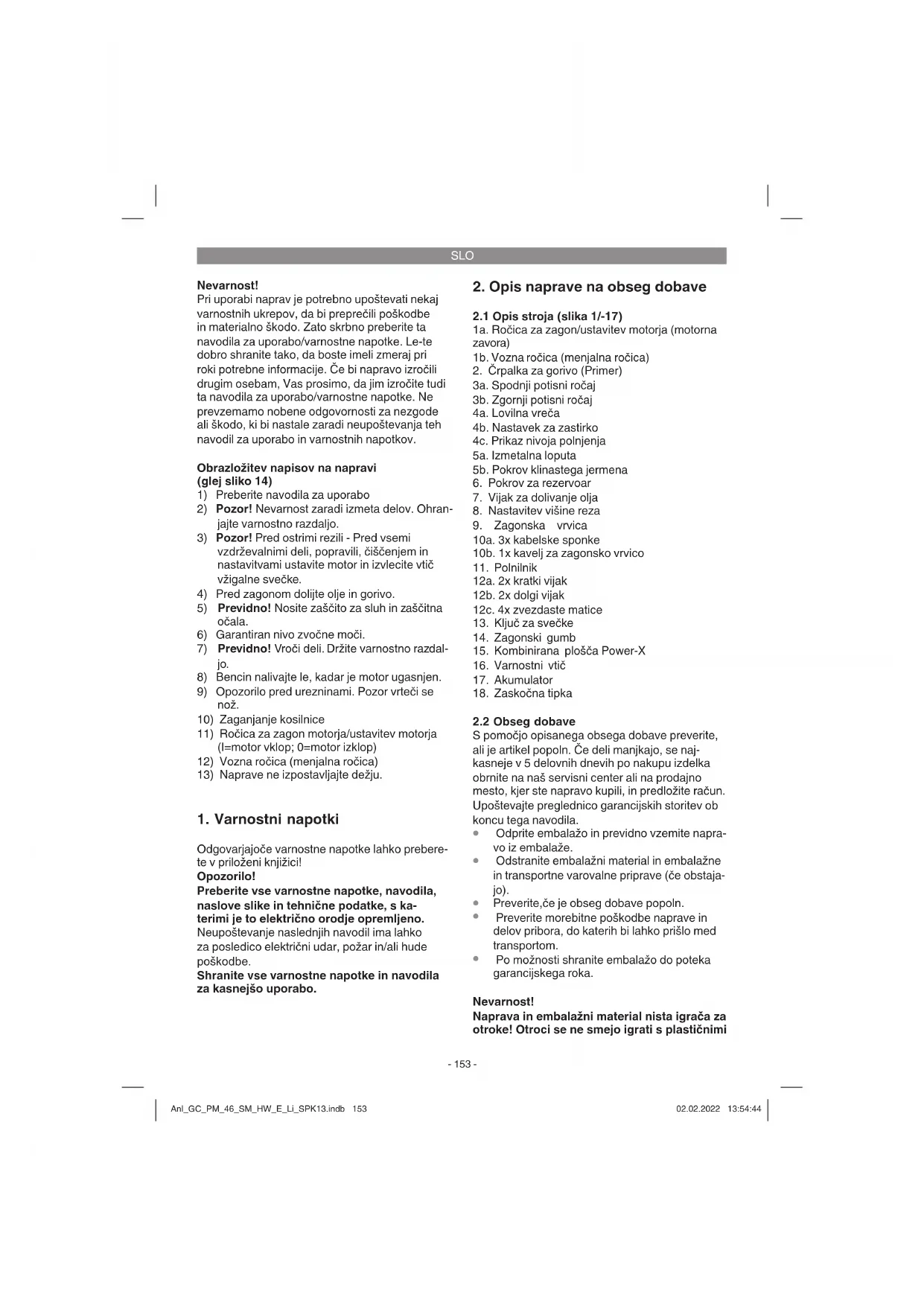

Pokyn!

Pri uporabi naprav je potrebno uposteovati nekaj varnostnih ukrepov, da bi prepreci ili poskodbe in materialno skodo. Zato skrbno preberite ta navodila za uporabo/varostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Ce bi napravo izrocii drugim osebam, Vas prosimo, da jim izrocite tudi ta navodila za uporabo/varostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali skodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

Obrazlozitev napisov na napravi (glej sliko 14)

1) Preberite navodila za uporabo
2) Pozor! Nevarnost zaradi izmeta delov. Ohranjte varnostno razdaljo.
3) Pozor! Pred ostrimi rezili -Pred vsemi vzdrrzevalnimi deli, popravili, ciischenjem in nastavitvami ustavite motor in izvlecite vtic vzigalne svecke.
4)Pred zagonom dolijte olje in gorivo.
5) Previdno! Nosite zašcito za sluh in zašcitna očala.
6) Garantiran nivo zvočne moči.
7) Previdno! Vroci deli. Drzite varnostno razdaljo.
8) Bencin nalivajte le, kadar je motor ugasnjen.
9) Opozorilo pred urezninami. Pozor vrteci se nož.
10) Zagananje kosilnice
11) Rocica za zagon motorja/ustavitev motorja (I=motor vklop; 0=motor izklop)
12)Vozna rocica (menjalna rocica)
13) Naprave ne izpostavljaje dežju.

1. Varnostni napotki

Odgovarjajoche varnostne napotke lahko prebere-te v prilozeni knjižici!

Opozorilo!

Preberite vse varnostne napotide, navodila, naslove slike in tehnicne podatke, s katerimi je to elektrico orodje opremljeno. Neupostevanje naslednjih navodil ima lahko za posledico elektrici udar, pozar in/ali hude poškodbe.

Shranite vse varnostne napotide in navodila za kasnejso uporabo.

2. Opis naprave na obseg dobave

2.1 Opis stroja (slika 1/-17)

1a. Rocica za zagon/ustavitev motorja (motorna zavora)
1b. Vozna roica (menjalna roica)
2. Crpalka za gorivo (Primer)
3a. Spodnji potisni ročaj
3b. Zgornji potisni rocaj
4a. Lovilna vreča
4b. Nastavek za zastirko
4c. Prikaz nivoja polnjenja
5a. Izmetalna Ioputa
5b. Pokrov klinastega jermena
6. Pokrov za rezervoor
7. Vijak za dolivanje olja
8. Nastavitev visine reza
9. Zagonska vrvica
10a. 3x kabelske sponke
10b. 1x kavelj za zagonsko vrvico
11. Polnilnik
12a. 2x katki vijak
12b. 2x dolgi vijak
12c. 4x zvezdaste matrice
13. Kligucza svecke
14. Zagonski gumb
15. Kombinirana plošča Power-X
16. Varnostni vtich
17. Akumulator
18. Zaskocna tipka

2.2 Obseg dobave

S pomocjo opisanega obsega dobave preverite, ali je artikel popoln. Ce deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na nas servisi center ali na prodajno mesto, kjer ste napravo kopili, in predlozite raucn. Upostevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odpritembalaio in previdno vzemite napravo iz embalaze.
• Odstranite embalazni material in embalazne in transporte varoalne priprave (ce obstajajo).
  Preverite,ce je obseg dobave popoln.
  Preverite morebitne poskodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po możnosti shranite embalazo do poteká garancijskega roka.

Nevarnost!

Naprava in embalazni material nista igraça za otroke! Otroci se ne smejo igrati s plasticnimi

SLO

vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadusitve in zauzitja taksnih delov materiala!

Bencinskakosilnica
Nastavek za zastirko
Lovilnavreca
3x kabelske sponke
4x zvezdaste matice
2xkratki vijak
2x dolgi vijak
Kljuc za svecke
Spodnjipotisni rocaj
Zgornji potisni rocaj
Kombiniranaplošca Power-X
Varnostnivtic
- Akumulator
Polnilnik
Servisna knjizica bencin
Originalna navodila za uporabo
Varnostna navodila

3. Predpisana namenska uporaba

Napravo je dovoljeno uporabljiati samo za namene, za katere je bila izdelana. Vsaka druga uporaba steje kot nenamenska nedovoljena uporaba. Za kakrnekoli poskodbe ali skodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Bencinska kosilnica je primerna samo za privatno uporabo na domačem vrtu in lubiteljskem vtrčku.

Kosilnice za zasebno uporabo na domačem vrtu in Ijubiteljskem vrticku so kosilnice, ki se jih praviloma ne uporabla ječ kot 50 ur na leto in se uporabla za nego trate in travnathi povrsin, ne pa za uporabo na javinh povrsinah, v parkih, na športnih igriscih ali v kmetijstvu in gozdarstvu.

Prosimo, da upostevate, da nase naprave niso bile konstruirane za namene uporabe v obrtnisvu ali industriji. Ne prevzemamo nobene odgovornosti, ce je bila naprava uporabljana v obrtnisvu ali industriji ter v podobnih dejavnostih.

Upostevanje prilozenih proizvajalcevih navodil za uporabo je pogoj za pravilno uporabo kosilnice. Navodila za uporabo vsebujejo tudi navodila za obratovanje, vzdhrzevanje in popravila.

Oporzorilo! Zaradi telesne nevarnosti za uporabnika bencinske kosilnice ni dovoljeno uporabljati za naslednja dela: za oblikovanje grmov in zivih mej, za rezanje in sesekljanje vzpenjalk ali travna strešnihzasaditvah ali v balkonskih longich in za cisćenje (odsesovanje) poti ali kot drobilnik za sesekljanje odrezanih vej ali zivih mej. Kosilnica prav takno di voljeno uporabljati za ravnanje neravnih tal, nthr. na odstranjevanje krtin.

Zaradi varnosti bencinske kosilnice ni dovoljeno uporabljati kot pogonski aggregat za druga delovna orodja in incomplete orodij vsakrsne vrste.

4. Tehnicni podatki

Tip motorja .enocilindski stiritaktni motor 146 ccm

Sprejem moi: 2kW

Stevilo vrtljajev n_c .. 2900± 100^-1 Pogonsko gorivo: bencin (E10

Prostomina rezerovojara: ca. 1 Motorno olje: ca.0,4 I

Vžigalna svečka: F7RTC Razdalja med elektrodami

(vzigalnesveck): 0,6±0,1mm

Nastavitev višine reza: ... osrednja (25-80 mm)

Sirina reza: 460 mm

Teza: 32,5 kg

Nearnost!

Hrup in vibracije

Nivo zvočnega tlaka L_pA 83,1 dB (A)

Negotovost K_bA 3 dB

Nivo zvoene moi L_WA 94,36 dB (A)

Negotovost K_wa 1,75 dB

Zagotovljena raven zvočne moči 96 dB

Emisija vrednost vibracij a_r = 7,155 ~m / s^2

Negotovost K = 1,5m / s^2

Uporablajte zašcito za ušesa.

Hrup Ilambda kovzroci izgubo sluha.

Zaradi močnega hrupa in vibracij se izognite daljsemu delu.

Omejite hrupnost in vibracije na minimum!

• Uporabljaje samo brezhibne naprave.
  Redno vzdrujte in cistite naprvo.
• Vašnacin dela prilagodite napravi.

SLO

Tudi, ce delate s tem elektrichim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledece nevar-nosti v zvezi s konstrukcijo in izvedbo tega elektrichega orodja:

1. Poškodbe sluha, Če ne uporabljate primerne zašcite za ušesa.
2. Zdravstvene tezave, ki so posledica tresljajev rok, ce dlje casa uporabljate napravo ali, ce je ne uporabljate in vzdrujete pravlno.

5. Pred uporabo

5.1 Sestava component

Pri dobavi so nekateri deli demontirani. Sestava je preprosta, Če upostevate naslednje napotide.

Opozorilo! Pri sestavi in vzdrrzevalnih delih potrebujete naslednje dodatno orodje, ki vi obsegudobave:

• plosko lovilno posodo za olje (za menjav olia)
  merilni loncek 1 liter (odporno na olje/bencin)
  bencinsko rocko
• lijak (primeren za nastavek za vlivanje bencina v rezervoor)
• kuhinjske brasce (za brisanje ostankov olja/bencina; odstranite jih na bencinski crpalki)
  crpalko za sesanje bencina (plastica izvedba, na voljo v trgovini z gradbenim materialom)
• oljno rocko z rocko crpalko (na voljo v trgovini z gradbenim materialom)
  motorno olje

Montaža

1. Potisni ročaj (poz. 3) montirajte, kot prikazuje sl. 3a-3b. V skladu z Želeno visino ročaja izberite luknjо (sl. 3a/poz. A) za pritrditev.
   Pomembno! Na obeh straneh nastavite enako visino!
2. Kombinirano plošco Power-X (poz. 15) pritrdite s priloženimi vijaki, kot prikazuje sl. (3c in 3d).
3. Drzalo zagonske vrvice za vzig (poz. 9) vpnite na prediven kavelj, kot je prikazano na sl. 1.

4. Potezno vrvico pritrdite s prilozeno kabelsko sponko (poz. 10a in 10b) na potisnem rocaju, kot prikazuje sl. 3e.

5. Izmetno Iloputo (poz. 5a) dvignite z eno roko in vpinite lovilino vreco za travo (poz. 4a), kot prikazuje sl. 4a.

Baterijo (poz. 17) in varnostni vtic (poz. 16) montirajte, kot prikazuje sl. 3f.

5.2 Nastavitev visine reza

Oporzorilo! Nastavitev visine reza se lahko izvaja le, ko je motor ugasnjen.

• Nastavitevišine reza se izvrši centralno z ročico za nastavljanje višine reza (sl.7/poz. 8).Nastavite lahko razljiće višne reza
• Premaknite ročico za nastavitev višine reza in jo povlecite vŽeleni položaj. Ročica za nastavitev višine reza njazaskovi.

5.3 Polnjenje litijeverga akumulatorskega vložka (sl. 3f/13)

Pozor!

Napravo za polnjenje lahko uporabljate le za Li-ionske baterije serije Power-X-Change!

Akumulator je zašciten proti popolnemu izpraznjenju. Integrirano zašcitno stikalo avtomatsko izkljuci napravo, ko se je akumulator izpraznil.

Opozorilo! Stikala za vklop/izklop vec ne vkljucujte, ko je zašcitno stikalo napravo izklučilo. V nasprotnem lahko pride do poškodbe akumulatorja.

1. Povlecite akumulatorski vlozek iz rocaja, ob tem potisnite zaskochn tipko (18) navzdol.

2. Primerjajte, ali se omrežna napetost na tipski tablici ujema z omrežno napetostjo, ki je na voljo. Vključite vtič napajalnika (11) v zidno vtičnico. Zelena LED-dioda začne utripati.

3. V točki «Prikaz napajalnika « najdete tabela s pomeni prikaza LED-diod na polnilni napravi.

Med polnjenjem se lahko baterija nekoliko ogreje.
Vendar je to normalno.

Ce polnjenje baterijskega vložka ni mogoce, preverite

ali je vtichnica pod napetostjo.
ali je kontakt na polnilnih kontaktih brezhiben.

Če polnjenje baterijskega vložka še vedno ni mogoče, pošljite napajalnik

in baterijski vlozek naši službi za stranke.

SLO

Zaprivilno posiljanse se obrnite na naso sluzbo za stranke ali prodajno mesto, kjer ste napravo kopili.

Pri posiljanju ali odstranjevanju morate akumulatorje oz. akumulatorske naprave posamično zapakirati v plastićne vrečke, da ne prihaja do katkih stikov in požara!

V interesu dolge ziviljeniske dobe baterjskega vlozka poskrbite za pravochasno poljenje baterjskega vlozka. To je potrebno v vsakem praticu, ce opazite, da moč naprave pesa. Baterjskega vlozka nikoli ne izpraznite popolnama. S tem poskodujete baterjski vlozek!

Prikaz kapacitete akumulatorja (sl. 3f)

Pritisnite na stikalo za prikaz kapacitete akumulatora (sl. 3f/ poz. A). Prikaz kapacitete akumulatorja (sl. 3f/ poz. B) signalizira stanje napoljenosti akumulatora s 3 luckami LED.

Vse 3 LED-lucke svetijo:

Akumulator je do konca napolnjen.

Akumulator je še zadostno napoljen.

1 lucka LED utripa:

Akumulator je prazen in ga napolnite.

Vse LED-lucke utripajo:

Temperatura akumulatorja ni dosezena. Akumulator odstranite od naprave in ga pustite en dan na sobni temperaturi. Ce se napaka ponovno pojavi, je bil akumulator globinski izpraznjen in je okvarjen. Akumulator odstranite od naprave. Okvarjenega akumulatorja ne smete već uporabljati ali polniti.

6. Uporaba

Oporzorilo!

Motor je dobavljen brez pogonsikh goriv. Pred zagonom zato obvezno nalijte olje in bencin.

1. Preverite nivo olja (glejte tocko 7.2.1).
2. Za polnjenje bencina uporabljaje lijak in merilno posodo. Zagotovite, da je bencin cist.

Opozorilo: Vedno uporabljaje varnostne bencinske rocke. Pri vivanju bencina ne kadite. Motor

pred dolivanjem bencina izklopite in pustite, da se nekaj minut ohlaja.

1. Prepričajte se, da je vžigalni kabel prikljucen na vžigalno svečko.

Varnostno preverjanje ročica za zagon/ustavitev motorja

Da bi preprecoli nenamerni zagon kosilnice za travo in zagotovili hitro zaustavitev motorja in rezila ob nevarnosti, je le-ta opremljena rocico za zagon/ustavitev motorja (sl. 5a/poz. 1a).

Ročico je potrebno aktivirati (sl. 5b), preden zaženete kosilnico za travo. Ko spustite ročico za zagon/ustavitev motorja, se mora vrniti v izhodiščni połozaj (sl. 5a).

Preden zazenete motor, to nekajkrat ponovite in se prepricajte, da rocica in zagonske vrvice pravilno delujejo.

Ta postopek ponovite pri prižganem motorju. Ko spustite ročico za zagon/ustavitev motorja se mora motor v nekaj sekundah ustaviti. V primuru, da se to ne zgodi se obrnite na servisno službo.

Nevarnost: Rezilo kroži, ko motor zaženate.

6.1 Zagon motorja

6.1.1 Zagon z E-zaganjačem

1. Prepricajte se, da je vžigalni kabel prikljucen na vžigalno svecko. Prepricajte se, da je varnostni vtic (sl. 3f/porz. 16) v kombinirani plošci Power-X montiran.
2. 3x pritisnite na crpalko za gorivo (Primer) (sl. 6/pos. 2). Ce je motor ogret, to tocko izpustite.
3. Vedno stojte za motorno kosilnico. Z eno roko aktivirajte rocico za zagon/ustavitev motorja (sl. 5b). Druga roka je na zagonskem gumbu (sl. 1/poz. 14).
4. Motor zaZenite s pritiskom zagonskega gumba. Ko se motor zazene, takoj izpustite zagonski gumb. Ponoven pritisk na gumb za zagon med delovanjem motorja poškoduje zagonski system. Opozorilo! Pri hladnem vremenu bo morda potrebno večkrat ponoviti postopek z zaganjačem.

6.1.2 Zagon z reverzivnim zaganjačem

1. Prepricajte se, da je vzigalni kabel prikljucen na vzigalno svecko.
2. Crpalko za gorivo (Primer) (sl. 6/pos. 2) 3x pritisnite. Pri ogretem motorju, Iahko to tocko izpustite.

SLO

1. Stojte za motorno kosilnico. Ena roka mora biti na rocici za zagon/ustavitev motorja (sl. 5b). Druga roka pa nje na zagonski rocici.
2. Motor zazenite z reverzivnim zaganjaem (sl. 1/pos.9) Ro'aj v ta namen izvolecite za prbl. 10-15 cm (dokler ne zacutite upora), nato sunkovito potegnite. Ce motor ne bi v'gal, ponovno potegnite za ro'aj.
   Opozorilo! Ne dovolite, da zagonska vrvica skoči nazaj.
   Opozorilo! V hladnem vremenu je lahko potrebno, da vec kat ponovite postopek zagananja.

Zagon

Vozna rocica/menjalna rocica (sl. 5a/pos. 1b): Ce aktivirate rocico (sl. 5c), se sklopa za voznipogon zapre in kosilnica se zaene premikati pri tekocem motorju. Pravojasno spustite vozno rocico, da ustavite kosilnico, ki se premika. Zagon in ustavitev vadite prevo uporabo, dokler niste seznanjeni z naacinom voznje.

6.2 Napotki za pravilno kosnjo

Nevarnost:

Ne odprite izmetne lopute, ko praznite lovilno napravo in ko motor se tece. Rotirajoce rezilo lahko povzroci poskodbe.

Izmetno Iloputo oz. lovilno vreco za travo vedno skrbno pritrdite. Pri

odstranjevanju najprejugasnite motor.

Pred vsakimi nastavljalnimi deli, popravil in vzdrrzevalnimi deli ugasnite motor in pocekajte, da se rezilo ustavi. Snemite vtikač vžigalne svečke.

Kosnja

Motor je zasnovan za hitrost rezanja trave in izmet trave v lovilno vreco in za daljsoŽivljenjsko dobo motorja.

Kosite le z ostrimi, brezhibnimi rezili, da se travne bilke ne razcefrajo in tratane ne postane rumena.

Cisti rez kosnje dozezete takto, da kosilnico vodite v kar njabolr ravinh vrstah. Pri tem se morajo vrste vedno za nekaj centimetrov prekrivati, da ne ostanejo nepokosene proge.

Na strminah kosite prećno na pobocje. Zdrs kosilnice lahko preprečite takto, da jo postavite poševno navzgor. Izberite visino kosnje gledne na dejansko dolžino trate. Pokosite vec prog, takto da naenkratPokosite majvec 4 cm trate.

Preden začnete preverjati rezila, ustavite motor.
Ne pozabite, da se rezilo še nekaj šçaba obrača, ko motor izklopite. Rezila ne poskusajte ustaviti.
Redno preverjajte, ali je rezilo pravilno pritrijeno, v robrem stanju in nabrušeno. Če ni, ga obrusite ali zamenjajte. Če rezilo, ki se giba, tolce ob predmet, ustavite kosilnico in počakajte, da se rezilo povsem ustvi. Nato preverite stanje rezila in držala rezila. Poškodovane dele zamenjajte.

Mulcenje (sl. 4b)

Pri izdelavi zastirke se odrezan material sesekljav ohišju kosilnice in porazdeli po trati. Trava setako ne lovi in je ni treba odstranjevati.

Mulcenje je mogoce le pri dokaj nizki travi.

Ce zeilite uporabiti fungcijo mulenja, odstranite lovilno vreco in potisnite nastavek za zastirko (poz. 4b) v izmetno odprtino, nato pa zaprite izmetno loputo.

6.3 Ugasanje motorja

Za ustavitev motorja spustite roco za zagon/ustavitev motorja (sl. 5a/pos.1a). Izvlecite vtic vzigalne svecke, da preprecite zagon motorja. Pred ponovnim zagonom preverite zagonsko rvico motorne zavore. Preverite, ali je zagonska rvica pravilno prikljucena. Upognjeno ali poskodovano odstavno rvico morate zamenjati.

6.4 Praznjenje lovilne kosare za travo

Ko je lovilna košara za travo polna, se zracni pretok zmanjsa in prikaz stanja polnosti (4c) je tesno pri lovilni košari (sl. 15). Izpraznite lovilino vrečo za travo in počistè izmetalni kanal. Nevarnost: Preden snamete lovilino vrečo, ustavite motor in počakajte, da se rezilno orodje ustavi.

Za odstranitiev lovilne vrece primate izmetno loputo z eno roko, z drugo roko pa lovilno vreco smemite iz nosilnegra rocaja (sl. 4a).

V skladu z varnostnim predpisom se izmetna loputa pri odstranitvi lovline vrece zapre in zapre zadnjo izmetno odprtino. Ce ostanejo v odprtini ostanki trave, je za lazji zagon motorja smiselno,

SLO

da kosilnico potegnete za priblizno 1 m nazaj.

Ostankov odrezane trave v ohišju in na delovnem orodju ne odstranite z roko ali nogo, temveč uporabite primerne pripomočke, npr. Šćetko ali metlo.

Za zagotovitev dobrega pobiranja morate lovilno vreco in predvsem zračno resetko po uporabi očistiti od znotraj.

Lovilno vreco vpnite samo pri izklopljenem motorju in ustavljenem rezalmen orodju.

Izmetno Ioputo dvignite z eno roko in z drugo roko drzte za rocaj lovilne kosare ter jo vpnite od zgoraj.

7. Cišćenje, vždrževanje, skladišćenje, transport in narocanje nadomestnih delov

Nearnost!

Na delih pod napetostjo ali vzigalni naprvi ne delaje, dokler motor tece, in se jih ne dotikajte. Pred vsemi vzdrezvalnimi in negovalnimi deli izvolecite vtic vzigalne svecke z vzigalne svecke. Nikoli ne opravljate nikakrsnh del, ko naprava deluje. Dela, ki niso opisana v teh navodilih za uporabo, smejo izvajati samo v pooblasceni servisi delavnici.

7.1 Cischenje

Po vsaki uporabi je kosilnico potrebno temeljito očistiti. Se posebej je potrebno očistiti spodnjio stran in sprejemni del za nož. Za to nagnite kosilnico nazaj, med tem ko potisni ročaj pritisnete navzdol.

Opozorilo: Preden kosilnico za travno nagnete na stran je potrebno s crpalko za izcrpavanje bencina popolnama izprazniti rezervoor za goro. Kosilnico za travno se smete nagibati za več kot 90 stopinj. Najlažje lohko umazanijo in travno odstranite takoj po kosenju. Posušeni deli travne imuzanije lohko vplivajo na delovanje kosilnice. Preverjajte, Če v izmetalnem kanalu ni ostankov travne in jih po potrebi odstranite. Kosilnice nikoli ne Čistite z vodnim curkom ali z visokotlačnim Čistilnikom. Pazite na to, da ne pride voda v notranjost naprave. Agresivnih Čistilinih sredstev kot so hladna Čistilna sredstva ali Čistilni bencin ne smete uporabljati.

7.2 Vzdhrzevanje

Vzdrževalni intervali so razvidni iz prilozenega servisnega zvezka.

Opozorilo: Umazan vzdrievalni material in pogonska sredstva oddajte na mestu zbiranja.

7.2.1 Bencinski motor

Opozorilo! Motorje nikoli ne uporabljaje brez ali s premalo olja. To lahko poskoduje motor.

Kontrola nivoja olja

Kosilnico za travo postavite na ravno povrsino. Palico za kontrolo olja (sl. 9a/pos. 7) potegnite ven takto, da je zavrtite v levo in jo obrisite. Kontrolno palico nato spet potisnite nazaj do omejila v nasvtek ze poljenje, ne privijajte. Kontrolno palico spet potegnite ven in v vodoravnem položaju odberite nivo olja. Nivo olja se mora nahajati med minimummom in maksimumom na kontrolni palici za olje (sl. 9b).

Menjava olja

Menjavo motornega olja morate izvr'siti, ko je motor ugasjen, vendar se v toplem stanju.

1. Zagotovite, da je lovilna kosara odpeta.

2. Izpraznite rezervaar za bencin s Črpalko za bencin in pustite motor teči, da porabi preostanek bencina.

3. Poleg kosilnice postavite kad za lovlichenje olja.
4. Odpritvijk za dolivanje olja (poz. 7) in kosil-nico nagnite na stran za 90^ .
5. Z odprto odprtino za dolivanje olja bo v kad za lovlienje olja izteklo toplo olje.
6. Ko staro olje izteče, kosilnico ponovno poravnajte.
7. Motorno olje napolnite do zgornje oznake merilne palcke za olje.
8. Staro olje odstranite v skladu s predpisi.

7.2.2 Rezila

Rezila lahko zaradi varnosti brusijo, uravnotežijo in montirajo samo v servisni delavnici. Za dose-ganje optimalnega rezultata dela priporocamo, da rezila enkrat na leto preverite.

Zamenjava rezila (sl. 8/poz. A)

Pri menjavi rezila lahko uporabljate le originalne nadomestne delie. Oznaka rezila se mora ujemati s stevilko, navedeno na seznamu nadomestnih delov.

Nikoli ne vgradite drugih rezil.

SLO

Poskodovana rezila

Ce rezilo kljub vsej previdnosti pride v stik z ovi-ro, takojugasnite motor in izvlecite vtic vzigalne svecke.

Kosilnico za travno nagnite nazaj in preverite, ali se je rezilo poskodovalo. Zamenjajtse poskodovana ali upognjena rezila. Upogjenega noza nikoli ne ravnajte. Nikoli ne delaje z upogjenim ali mo矫no obrabljenim rezilom, ker povrozca tresljaje in lahko povzroci dodatno skodo na kosilnici.

Opozorilo! Pri delu s poskodovanim rezilom obstaja nevarnost poskodovanja.

7.2.3 Osi koles in pesta koles

Namastiti jih je potrebno enkrat nasezono. V ta namen smemite kolesnePokrove z izvijačem in odpustite pritrdlne vijake koles.

7.2.4 Vzdrzevanje in nastavitev zične vleke

Zicovode pogosto naoljite in preverite, ali jih lahko enostavno potegnete.

7.2.5 Vzdhrzevanje zračnega filtra (sl. 10a/10b) Onesnažen zračni filter zmanjsa moč motorja zaradi premajnhega dotoka zraka do uplinjac. Če je zrak zelo prasn, je treba zračni filter pogosteje pregledovati.

Zračnega filtra nikoli ne Čistite z bencinom ali gorgljivimi topili. Zračni filtr Čistite samo s stisnenim zrakom ali z iztepanjem.

7.2.6 Vzdrževanje vžigalne svečke

Vzigalno svecko očistite z bakreno šćetko.

1. Snemite vtikač vžigalne svečke (sl. 11/porz. A)
2. Odstranite vžigalno svečko s ključem za vžigalne svečke.
3. Montaza poteka v obrnatem vrstnem redu.

7.2.7 Preverjanje klinastega jermena

Za preverjanje klinastega jermena odstranite po-krov klinastega jermena (sl. 12 / poz. 5b).

7.2.8 Popravilo

Po popravilu ali vzdhrzevalnih delih se prepričajte, ali so vsi deli, ki vlivajo na varnost, nameščeni in brezhibno delujejo.

Dele, ki lahko povzrocijo poskodbe, hranite nedosegljivo drugim osebam ali otrokom. Oporzoro! V skladu z zakonom o jamstvu za izdelke ne jamcimo za skodo, ki nastane zaradi nepravilnih popravil ali zaradi uporabe nadomestnih delov, ki niso originali ali katerih uporabe nismo odobrili. Prav tako ne jamcimo za skodo, nastalo zaradi nestrokovnih popravil. Popravilo zaupajte servisui ali pooblascenemu strokovnjaku. Ustreznvo velja

tudi za opremo.

7.2.9 Delovni cas

Za delovni cas upostevajte veljavne zakonske predpise, ki se lahko od kraja do kraja razlikujujo.

7.3 Priprava za uskladišćenje kosilnice

Opozorilo! Ne izlivajte bencina v zaptrih prostorih, v blizini ognja ali pri kajenju. Bencinske pare lahko povzrocijo eksplozijo ali pozar.

1. Izpraznite bencinski rezervaor scrpalko za sesanje bencina.
2. Zazenite motor in ga pustite obratovati takodolgo, da porabi ves preostanek bencina.
3. Po vsakisezoni izvr site menjavo olja.
4. Odstranite vžigalno svečko. V valj motorja nalijtte ca. 20 ml olja. Počasi potegnite za zagonsko ročico takado, da bo olje zašcitilo notranje povrsine valja. Ponovni privijte vžigalno svečko.
5. Ocistite hladilna rebra valja in ohisje.
6. Očistite celo napravo takó, da zašcitite barvo.
7. Napravo shranjujte v dobro prezracevanem prostoru.

7.4 Priprava kosilnice za transport

Oporzorilo! Ne izlivajte bencina v zaprtih prostorih, v blizini ognja ali pri kajenju. Bencinske pare lahko povzrocijo eksplozijo ali pozar.

1. Izpraznite bencinski rezervoor s crpalko za sesanje bencina.
2. Pustite motor in ga pustite obratovati takdo dolgo, da porabi ves preostanek bencina.
3. Izpraznite motorno olje iz toplega motorja.
4. Odstranite vtic vzigalne svecke z vzigalne svecke.
5. Očistite hladilna rebra valja in ohišje.
6. Snemite potezno rvico iz kavlja (sl. 3b / poz. 10b). Zrahlajte povezavo, prikazano v sl. 3a levo in desno na potisnem rocaju, in potisnite potisni rocaj navzdol. Pazite, da se pri zapi ranju zagonske rvice ne prelomijo.
7. Med zgornji in spodnji potisni ročaj položite nekaj plasti valovite lepenke, da bi preprečili drgnjenje.
8. Med transportom zagotovite dovolj prostora, da bi prepreci ili poskodbe zaradi zdrov.

SLO

7.5 Potrošni material, obrn material in nadomestni deli

Nadomesti deli, potrošni in obrn material kot je npr. motorno olje, klinasti jernen, vžigalne svečke, vložki za zračne filtrne, bencinski filter, akumulatorji ali rezila ne sodijo v obseg garancije.

7.6 Narocanje nadomestnih delov:

Pri narocanju nadomestnih delov je potrebno na-vesti naslednie navedbe:

Tipnaprave

Art. stevilko naprave
- Ident- stevilko naprave
Stevilka potrebega nadomestega dela

Aktualne cene in informacije najdete na splletni strani www.Einhell-Service.com

8. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poskodb med transportom. Ta embalaža je surovi na in s tem ponovno uporabna ali pa jo je možno reciklrati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališću, da bo pravilno odstranjena. Če ne pozate primernih zbirališć, se pazanimajte pri svoji obcinski upravi.

SLO

9. Načrt iskanja napak

Oporzorila: Najprej izklopite motor in izvlecite vtic vzigalne svecke, preden začnete s pregledovanjem ali nastavitvami.

Oporzorila: Ce po nastavitvah ali popravilih motor nekaj minut deluje, pomislite na to, da so izpuh in drugi deli vroci. Ne dotikaje se jih, da se ne opecete.

Motnja Možni	vzrok Odpravljanje motnje
Nemiren tek, močno tresenje naprave	- Odpušćen vijak - Zrahljana pritrdišća rezila - Neuravnoteženo rezilo	- Preverite vijake - Preverite pritrdišća rezil - Zamenjate rezilo
Motor ne teće	- Ročica za zagon/ustavitev motorija ni pritsnjena - napačni položaj ročice za plin (če je na voljo) - Okvarjena vžigalna svečka - Prazen rezervaor z gorivom - ne vklapljaje Črpalke za gorivo (Pri-mer) (če je na voljo)	- Pritisnite ročico za zagon motorja/ustavitev motorja - preverite nastavitve (če so na voljo) - Zamenjate vžigalno svečko - Dolijte gorivo - vklopite Črpalko za gorivo (Primer) (če je na voljo)
Motor nemirno teće	- Umazani zračni filter - Umazana vžigalna svečka	- Očistene zračni filter - Očistene vžigalno svečko
Trata postane rume-na, neenakomeren rez	- Rezilo ni nabrušeno - Višina reza je premajhma - Števil'o vrtljajev motorja je prenizko	- Nabrusite rezila - Nastavite pravalno višino - ročico za plin nastavite na maks. (če je na voljo)
Nečist izmet trave -	Števil'o vrtljajev motorja je prenizko - Višina reza je premajhma - Rezilo je obrabljeno - Lovilna vreča je zamašena	- Ročico za plin nastavite na maks. - Pravalno nastavite - Zamenjate rezila - Izpravnite lovilno vrečo
Zaganjać se ne obrne	- Akumulator je prazen - Akumulator ni priključen - Varnostni vtič ni montiran	- Napolnite akumulator - Priključite akumulator - Montirajte varnostni vtič

Ponatis ali kakrsnokoli razmnozevanje dokumentacije in spremljaoch papirjev o proizvodu, tudipozvlcekh, je dovoljenoazo izrecnim soglasjem Einhell Germany AG.

Pridrzana pravica do tehnicih spremb

SLO

10. Prikaz napajalnika

Prikaz stanja Pomen	in ukrepi
Zelena utripa Pripravljeno na	uporabo Naprava za polnjenje je priključena na omrežje in pripravljena na upo- rabo, akumulator ni v napravi za polnjenje
Rdeča vkl. Naloži	Naprava za polnjenje polni akumulator.
Zelena vkl. Akumulator je poln	in pripravljen na uporabo. (READY TO GO) (trajanje polnjenja 1,5 Ah akumulator: prbl. 2h) (trajanje polnjenja 2,0 Ah akumulator: prbl. 2,5h) (trajanje polnjenja 3,0 Ah akumulator: prbl. 4h) (trajanje polnjenja 4,0 Ah akumulator: prbl. 5h) (trajanje polnjenja 5,2 Ah akumulator: prbl. 6 1/2 h) Ukrep: Akumulator odstranite iz polnilca. Napravo za polnjenje ločite od omrežja.
Rdeča utripa Napaka	Postopek polnjenja ni mogoc. Akumulator ali naprava za polnjenje je okvarjen. Ukrep: Okvarjenega akumulatorja več ne smete polnilta. Akumulator odstranite iz polnilca.
Rdeča in zelena luč izmenićno utripata	Motnja temperature Akumulator je prevoć (npr. neposredni sončniŽarki) ali prehladen pod 0 °C). Ukrep: Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi (prbl. 20 °C). Če se ta napaka še pojavla, je akumulator globinski izprazenjen in ga več ne smete polnilta ali uporabljati. Akumulator odstranite iz polnilca.

• Aktualne cene in informacije lahko najdete na splletni strani: www.Einhell-Service.com

SLO

Samo za dezele EU

Elektricega orodja ne mecite med gospodinjske oypadke!

V skladu z evropsko smernico 2012/19/EG o starih elektrichin in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate loceno zbirati izrabljena elektrichna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vracanje:
Lastnik elektricne naprave je alternativno zavezan, da namesto vracanja sodeluje pri pri strokovno ustreznem reciklaranju v primuru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvizemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšinih odpadkov. To se ne nanaša na starim napravam prilozene deli pribora in opreme brez elektrichnih kom- ponent.

Pred odstranjevanjem, iz naprave odstranite akumulator in svetilo (npr.Žarnico).

Ponatis ali kakrsnokoli razmnozevanje dokumentacije in spremlajocih papirjev o proizvodu, tudip ozvleckih, je dovoljenoismo z izrecnim soglasjem Einhell Germany AG.

Pridrzana pravica do tehnicih spremb

SLO

Servisneinformacije

V vseh drzavah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servinisimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrnimi deli ali oskrba s potrosnimi materiali.

Upostevajte, da so nikateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli*	zračni filter, bovdenovi potegi, lovilna košara, prevmatike, sklopka, Akumulator
Obrabni material/ obrabni deli* rezila
Manjkajovi deli

• ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natancno opisi in v vsakem primuru odgovorite na naslednja vprasnja:

Odgovorite na naslednja vprašanja:

• Je naprava nekoc delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napačno delovanje.

SLO

Garancijska listina

Spostovani uporabnik,

za naše izdelke izvajamo strogo končno kontrlo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno sluzbo na naslovu, ki je navenen na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po Telefonu na naveneni stevilki servisne sluzbe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izkljucno porabniku, tj. fizichim osebam, ki tega izdelka ne bodo uporabljale za svjo obr ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj nadevieni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izklučno na pomanjkljivosti na novih napravah zgoraj navedene-ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upostevajte, da naše naprave niso bile zasnovane za uporabo vPoklicu, obrti ali za Poklicno uporabo. Garancijska pogodba takne ne nastane, Če napravo v garancijskem odobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali Če je bila izpostavljena obretenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

2. Skoda na naprvi, ki je nastala zaradi neuostoovanja navodil za monta loi zaradi nestrokovne instalacije, neuostoovanja navodil za uporabo (kot npr. s prikrjucitvivo na napacno omreznopapetost ali vrsto toka), neuostoovanja navodil za vzdbrzevanje in varnostnil dolocil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdbrzevanja.

3. Skoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi prebremite naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poskodb pri transportu), uporabe sile ali zunanje sile (npr. poskodbe pri padcih).

4. Skode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. obicajne ali drugacne obrabe.

5. Garancijsko obdobjeTRAJa 24 mesecev in se zaene z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskh zahevkov po poteku garancijskega obdobja je izkljuceno. Popravilo ali menjava naprave ne podaljsha garancijskega obdobja, niti ne predstavlja zaetka novega garancijskega obdobja za storitve, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velj tudi pri servisih na kraju samem.

6. Za uveljavljanje vašega garancijiskega zahtevka okvarjeno naprvo prijavite na: www.Einhell-Service.com. Prijavite račun ali drugo dokazilo o vašem nakupu nove naprve. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izkljucene iz garancijskih storitevt, są jih ni možno uvrstiti. Če je okvara zajeta v nasih garancijskih storitvah, boste takoj prejeli popravljeno ali novo naprvo.

Seveda bomo proti placilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo vec. Napravo nam posljite na spodaj navenen naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisimi informacijami, opisanimi v teh navodilih za uporabo.

H

Veszély!

1a. Poluga za startovanje/zaustavljanje motora (kočnica motora)

1b. Poluga za vožnju (poluga spojke)

1. Pumpa za gorivo (primer)

3a. Donja drska za guranje

3b. Gornja drska za guranje

4a. Kesa za sakupljanje

4b. Adapter za mulčiranje

4c. Pokaziva napunjenosti

10b. 1x kuka saje za startovanje

1. Punjač

12a. 2x kratak zavrtanj
12b. 2x dugacak zavrtanj
12c. 4x zvezdasta navrtka
13. Ključ za svećicu
14. Gumb za startovanje
15. Power-X kombinovana ploca
16. Sigurnosni utikač
17. Akumulator
18. Taster za fi ksiranje

2.2 Sadrzaj isporuke

Molimo Vas da pomocu opisanog sadrzaja isporuke proverite potpunost artikala. U sluceaju neispravnih delova, nakon kupovine articla obratite se nasem servisnom centru, ili prodajnom mestu na kom ste kupili proizvod u roku od 5 radnih Dana, s time da predoce i vazecu potvrdu o kupovini. Molimo vas da u vezi sa tim obratite paznju na tabelo garanciji u informacijama o servisu na kraju uputstava.

7.3 Priprema kosilice za uskladiistenje
