GEBRUIKSAANWIJZING SAW1300 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inpansning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatisdervertaling perfect en het is ook Niet de bedoeling dat zij menselijkte vertalers gaan verrangen. De officièle gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn nicht bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding worden verwezen maar de Engelse versie van die inhoud, die de officièle versie is.

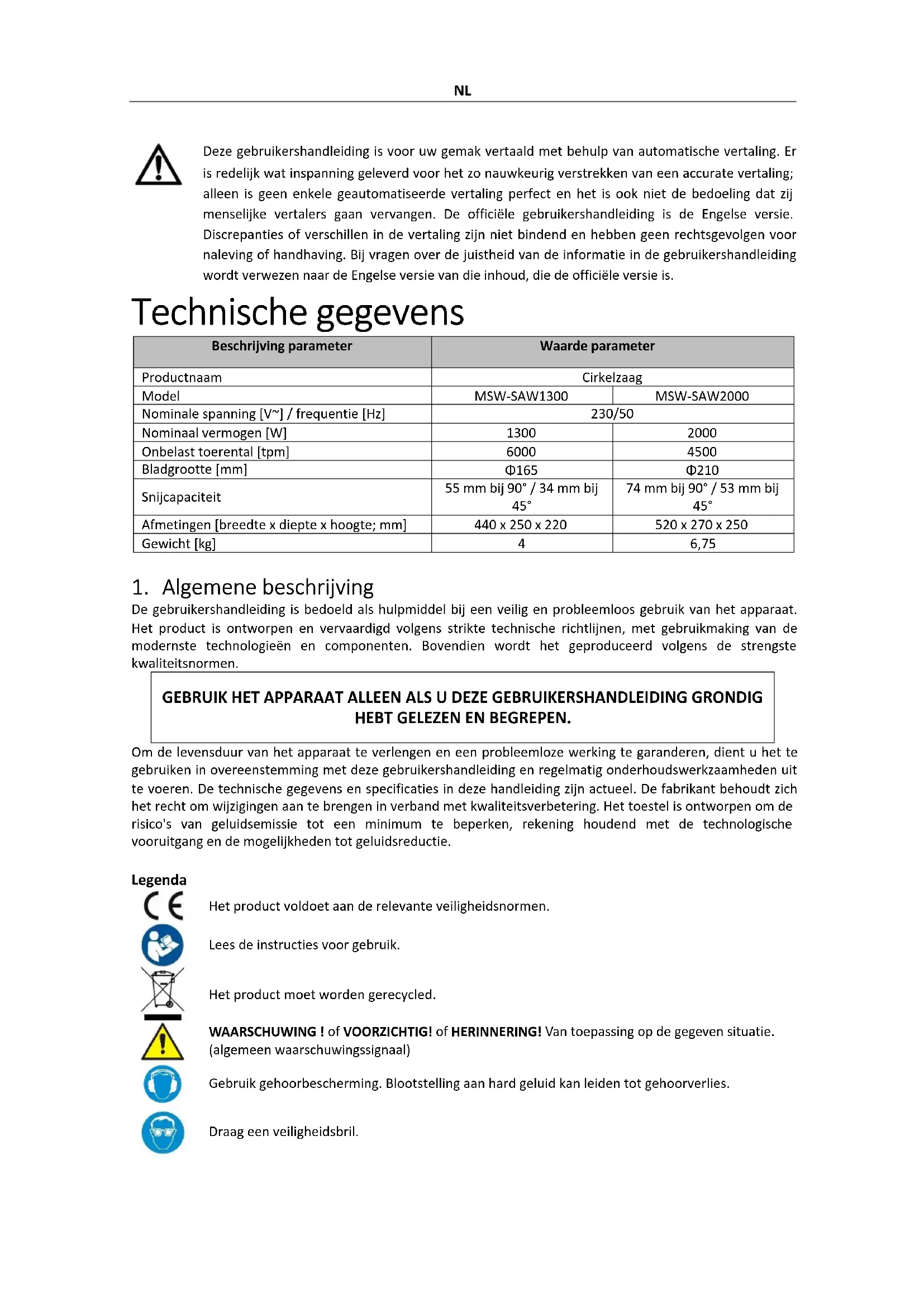

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Cirkelzaag
Model	MSW-SAW1300	MSW-SAW2000
Nominale spanning [V~] / frequentie [Hz]	230/50
Nominal vermogen [W]	1300	2000
Onbelast toerental [tpm]	6000	4500
Bladgrootte [mm]	Φ165	Φ210
Snijcapaciteit	55 mm bij 90° / 34 mm bij 45°	74 mm bij 90° / 53 mm bij 45°
Afmetingen [breedte x diepte x hoogte; mm]	440 x 250 x 220	520 x 270 x 250
Gewicht [kg]	4	6,75

1. Algemene beschrijving

De gebruikershandleiding is bedoeld als hulpmittel bij een verdig en probleemloos gebruik van het apparaat. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met gebruikmaking van de modernste technologieen en componenten. Bovendien worden het geproduerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT ALLEEN ALS U DEZE GEBRIKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verllogen en een probleemloze werkig te garanderen, dient u het te gebruiken in overeenstemming met deze gebruikershandleiding en regelmatig onderhoudswerkzaamheden uit te voeren. De technische geevens en specificaties in deze handleiding zich actuel. De fabrikant behoudt zich hetrecht om wijzigingen aan te brengen in verband met kwaliteitverbetering. Het toestel is ontworpen om de risico's van geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en de möglichkheden tot geluidsreductie.

Legenda

Het product voldoet aan de relevante veiligheidsnormen.

Lees de instructies voor gebruik.

Het product moet worden gerecycled.

WAARSCHUWING! of VOORZICTIG! of HERINNERING! Van toepassing op de gegeven situatie. (algemeen waarschuwingssignaal)

Gebruik gehoorbescherming. Bootstelling aan hard geluid kan leiden tot gehoorverlies.

Draag een veiligheidsbril.

Draag een stofmasker (bescherming van de luchtwegen).

Draag veiligheidshandschoenen.

ATTENTIE! Draaiende elementen.

LET OP! De tekeningen in deze handleiding dieren uitsluitend ter illustratie en{kunnen in sommige details afwijken van het werkelijkke product.

2. Gebruiksveiligheid

ATTENTIE!

Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of zelfs dodelijk letsel.

De termen "apparaat" of "product" worden in de waarschuwingen en instructies gebruikt om te verwijzen maar:

Cirkelzaag

a) De stekker要去 in het stopcontact passen. Verander op geen enkele manier iets aan de stekker. Het gebruik van originele stekkers en passende stopcontacten verminder het risico van elektrische schokken.
b) Vermijd het aanraken van geaarde elementen zoals leidingen, verwarmingstoestellen, boilers en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als het geaarde apparaat worden blootgesteld aan regen, in direct contact komt met een nat oppervlak of in een vochtige omgeving worden gelebruikt. Het binnendringen van water in het apparaat verhoogt het risico op schade aan het apparaat en op elektrische schokken.
c) Gebruik de kabel alleen in overeenstemming met het beoogde gebruik. Gebruik het nooit om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmtebronnen, olie, scherpe randen of bewegende delen. Beschadigde of kabels die door elkaar geraakt zich verhogen het risico op elektrische schokken.
d) Als u buiten met het apparaat werkkt, zorg er dan voor dat u een verlengsnoer gebruikt dat geschikt is voor extern gebruik. Het gebruik van een verlengsnoer dat geschikt is voor extern gebruik vermindert het risico op een elektrische schok.
e) Als het gebruik van het apparaat in een vochtige omgeving Niet kan worden vermeden, moet een aardlekschakelaar (RCD) worden toegepast. Het gebruik van een RCD vermindert het risico van elektrische schokken.
f) Houd het apparaat vast aan de geisoleerde handgrepen en let er vooral op dat u het netsnoor of andere spanningvoerende draden Niet doorsnijdt. Het doorknippen van het snoer kan een elektrische schok veroorzaken.

2.2. Veiligkeit op de werkplek

a) Zorg ervoor dat de werkplek ordelijk en goed verlicht is. Een rommelige of slecht verlichte werkplek kan leiden tot ongelukken. Probeer te anticiperen op wat er kan gebeuren, observer wat er aan de hand is en gebruik uw gezond verstand bij het werken met het apparaat.
b) Gebruik het apparaat Niet in een explosiegevaarlijke zone, bijvoorbeeld in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Het apparaat genereert vonken die stof of dampen konnen ontsteken.
c) Bij constatering van schade of onregelmatige werkig het apparaat onmiddelijk uitschakelen en onverwijd melden bij een toezichthouder.
d) Als u twijfelt over de juiste werkung van het apparaat, neem dan contact op met de ondersteuningsdienst van de fabrikant.
e) Alleen het servicepunt van de fabrikant mag het apparaat repareren. Voer zich geen reparationsuit!

f) Als er brand uitbreekt, gebruik dan uitsluitend poeder- of kooldioxide (CO2)-brandblussers die geschikt zich voor gebruik op onder spanning staande apparaten om de brand te blussen.
g) Het is kinderen of onbevoegde personen verboden een werkplek te betreden. (Een afleiding kan ertoe leiden dat u de controle over het apparaat verliest).
h) Gebruik het apparaat in een goed geventileerde ruimte.
i) Tijdens het gebruik van het apparaat komt er stof en vuil vrij, het isoodzakelijk om onbevoegde personen te beschemmen gegen de schadelijke effecten ervan.

Herinner! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

2.3. Persoonlijke veiligheid

a) Gebruik het apparaat Niet als u moe of ziek bent of onder invloed van alcohol, verdovende middelen of medicijnen die het vermogen om het apparaat te bedieren aanzienlijk konnen beperken.
b) Gebruik bij het werkken met het apparaat uw gezond verstand en blij alert. Een tijdelijk concentratieverliesijdens het gebruik van het apparaat kan tot ernstige verwondingen leiden.
c) Gebruik de persoonlijke beschemmingsmiddelen zoals vereist voor het werken met het apparaat, gespecifieerd in hoofdstuk 1 (Legenda). Het gebruik van de juiste, goedgekeurde persoonlijke beschemmingsmiddelen verkleint de kans op letsel.
d) Om te voorkomen dat het apparaat per ongeluk worden ingeschakeld, moet u ervoor zorgen dat de schakelaar in de stand OFF staat voordat u het apparaat op een stroombron aansluit.
e) Overschat de capacititen Niet. Houdijdens het gebruik van het apparaat uw evenwicht en blijf te allen tijde stabel. Dit zorgt voor een betere controle over het apparaat in onverwachte situatuies.
f) Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, jewelen of langhaar hunn in bewegende delen verstrikt raken.
g) Controller alle aansluitingen en zorg ervoor dat ze goed vastzitten. Het gebruik van een ontstoffingssystem kan het risico dat gepaard gaat met stof verminderen.
h) Verwijder alle afstelgereedschap of steeksleutels voordat u het apparaat aanzet. Een gereedschap of moersleutel die in het draaiende gedeelte van het apparaat worden achtergelaten, kan letselveroorzaken.

2.4. Veilig gebruik van het apparaat

a) Overbelast het apparaat Niet. Gebruik geschikte hulpmiddelen voor de gegeven taak. Een correct geselecteerd apparaat za de taak waaroor het is ontworpen better en veiligier uitvoeren.
b) Gebruik het apparaat Niet als de AAN/UIT-schakelaar Niet goed functioneert (schakelt het apparaat Niet in en uit). Apparaten die Niet met de AAN/UIT-schakelaar hunnen worden in- en uitgeschakeld, zich gevaarlijk, mogen Niet worden bediend en moeten worden gerepareerd.
c) Zorg ervoor dat de stekker uit het stopcontact is voordat u aanpassingen uitvoert, gereedschap verwangt of voordat u het apparaat opzij legt. Dergelijkke voorzorgsmaatregelen verminderen het risico dat het apparaat per ongeluk worden geactiveerd.
d) Wonneer u het apparaat Niet gebruikt, bewaar het dan op een veilige plaats,uit de buurt van kinderen en mensen die nicht bekend zich met het apparaat en die de gebruikershandleiding nicht hebben gelezen. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.
e) Onderhoud het apparaat in een goede technische staat. Controller voor elk gebruik op algemene schade en controllerer vooral op gebarsten onderdelen of elementen en op andere omstandigheden die de veilige werkung van het apparaat kuren beinvloeden. Indien schade worden geconstasteerd, dient het apparaat voor gebruik ter reparatie te worden aangeboden.

f) Houd het apparaat buiten het bereik van kinderen.
g) Reparatie of onderhoud van het apparaat moet worden uitgevoerd door gekwalificeerd personeel, uitsluitend met gebruikmaking van originele reserveonderdelen. Dit garandeert een veilig gebruik.
h) Om de operationele integriteit van het apparatus te garanderen, mag u in de fabriek aangebrachte beschermingen Niet verwijderen en geen schroeven losdraaien.
i) Houd bij het transporteren en hanteren van het apparaatCUSen het magazijn en de bestemming rekening met de arbeitsgezondheids- en veiligheidsprincipes voor handmatige transportactiviteiten die van toepassing zijn in het land waar het apparaat za worden gebruikt.
j) Vermijd situatuies waarin het apparaat tijdens gebruik stopt als gevolg van overmatige belasting. Dit kan leiden tot oververhitting van de aandrijfelementen en schade aan het apparaat.

k) Raak gelede onderdelen of accessoires nicht aan, tenzij het apparaat is losgekoppeld van een stroombron.
I) Gebruik geen beschadigde, gebarsten of cervormde zaagbladen.
m) Gebruik nooit beschadigde of onjuiste afdichtingen en schroeven waarmee de doorslijpschijf worden vastbezet. De geinstalleerde afdichtingen en bouten zich geschikt ontworpen voor een bepaalde zaag om de productiviteit en gebruiksveiligheid te vergroten.
n) Gebruik schijven van de juiste grootte en vorm. Als u een verkeerde schijf gebruikt, kan dit ertoe leiden dat u de contrôle over het apparaat verliest.
o) Opmerking: Houd uw handen uit de buurt van het snijoppervlak en het snijblad. Houd de andere hand aan de extra zaaghandgreep. Als beiden handen de zaag vasthouden, is het Niet möglichk om de handen te verwonden met het zaagblad.
p) Reik tijdens het zagen Niet met uw hand onder het werkstuk. De zaagbladbescherming beschermt de gebruiker Niet gegen contact met het zaagblad onder het werkstuk.
q) Houd het werkstuk nooit met de hand of tussen uw benen vast. Het moet op een stabiele ondergrund worden bevestigd. Bij het werken met het apparaat is hetoodzakelijk om de werkzaamheden goeduit te voeren om de kans op lichamelijk letsel, het blokkeren van het snijmes of het verliezen van de controle over het apparaat te minimaliseren.
r) Het resultaat van oneigenlijk gebruik van het apparaat, dat wil zaggen: het vastlopen van de schijf in de opening, verkeerde afstelling van de schijf, verkeerde instelling van de schijf in de opening (waardoor de snijtanden vastkommen te zitten in het werkstuk) het is de terugslag van de apparaat van het werkstuk waar de gebruiker.
s) Het is verboden het apparaat te gebruiken als het onderste schild of de schildveren beschadigd of defect zichn.
t) Ga nooit in lijn met de zaag staan, want als er een terugslag optreedt, za de zaag de gebruiker raken. Het is noodzakelijk om opzij te gaan.

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschemende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch eenklein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanner u het apparaat gebruikt.

3. Gebruik richtlijnen

De cirkelzaag is een apparaat dat is ontworpen voor het zagen van hout en houtachtige elementen.

Het product is uitsluitend bedoeld voor thuisgebruik.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

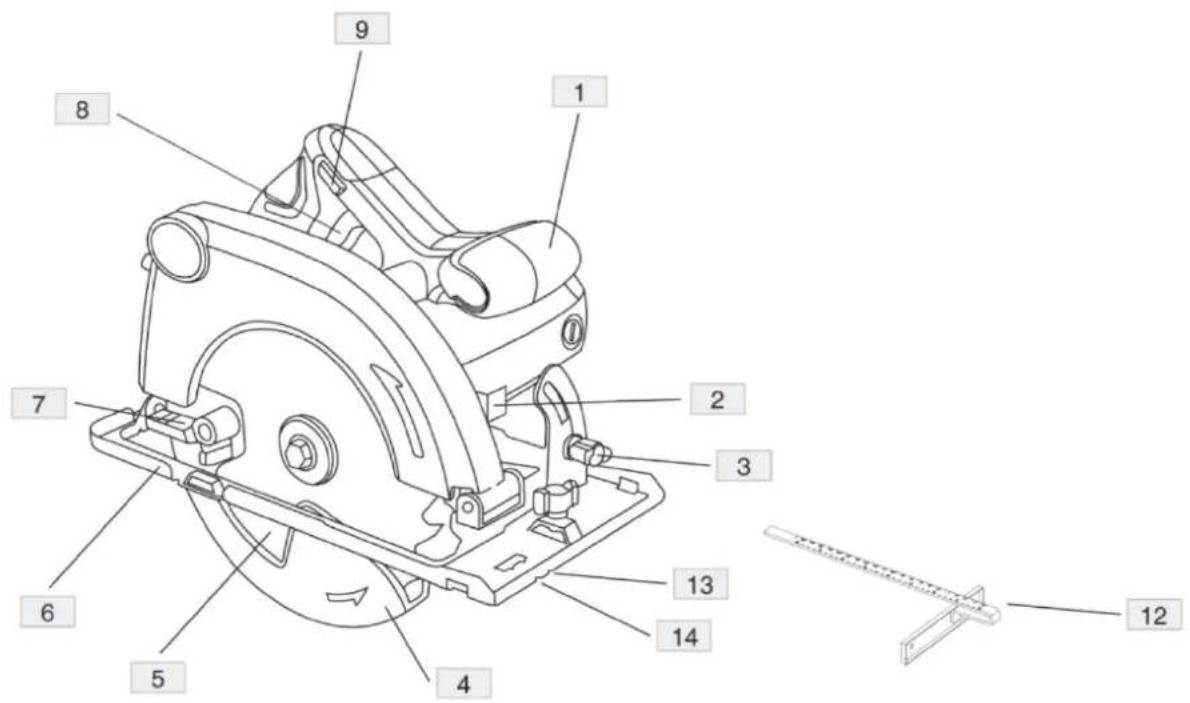

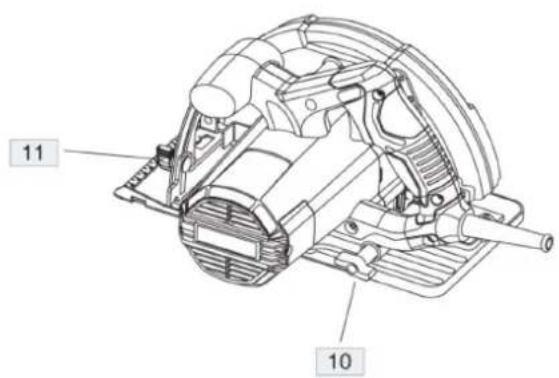

3.1. Beschrijving van het apparaat

De beschrijving geldt voor beiden modellen.

1. Voorste handgreep

2. Asvergrendeling

3. Afschuiningsknop

4. Laat de beschermkap zakken

5. Zaagblad

6. Basislaat

7. Intrekhendel van de onderste beschemkap

8. Aan/uit-schakelaar

9. Veiligheidsknop

10. Diepte-instelknop

11. Vergrendelknop langsgeber

12. Parallelle afrastering

13. Snijmarkering 45^
14. Snijmarkering 0^

3.2. Klaarmaken voor gebruik

AANVULLENDE VEILIGHEIDSREGELS

1. Houd uw handen uit de buurt van het snijgebied en het mes. Houd uw tweeede hand op de extra handgreep of op de motorbehuizing. Als beiden handen de zaag vasthouden, können ze Niet door het mes worden gesneden.

2. Reik nicht onder het werkstuk. De beschemkap kan u Niet beschermen gegen het zaagblad onder het werkstuk.

3. Pas de zaagdiepte aan de dikte van het werkstuk aan. Onder het werkstuk mag minder dan een volledige tand van de zaagbladtanden zichtaar�.
4. Houd het te snijden stuk nooit in uw handen of over uw been. Bevestig het werkstuk op een stabel platform. Het is belangrijk om het werk goed te ondersteunen omblootstelling van het lichaam, het vastlopen van de lade of verlies van controle te minimaliseren.
5. Houd het elektrische gereedschap vast aan de geisoleerde grijpvlakken wonneer u een handelinguitvoert waar bij het snijgereedschap in contact kan komen met verborgen bedrading of zich eigensnoer. Contact met een draad die onder spanning staat, zorgt er ook voor dat blootligende metalendelen van het elektrisch gereedschap onder spanning komen te staan, wat de gebruiker een schok kan gehen.
6. Gebruik bij het schulpen algtd een parallelaanslag of richtliniaal. Dit verbetert de nauwkeurigheid van de snede en verkleint de kans op vastlopen van het mes.
7. Gebruik altijd zaagbladen met de juiste maat en vorm (diamant versus rond) asgaten. Zaagbladen die nicht passen bij het bevestigingsmaterial van de zaag zullen excentrisch draaien, waardoor u de controle verliest.
8. Gebruik nooit beschadigde of onjuiste mesringen of -bouten. De bladringen en bout zich special ontworpen voor uw zaag, voor optimale prestaties en bedrijfsveiligheid.

Verdere veiligheidsinstrumentes voor alle zaagoorzaken en het voorkomen van terugslag door de operator:

1. Terugslag is een plotselinge reactie op een bekneld, vastgelopen of Niet goed uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het werkstuk waar de gebruiker toe worden getild.
2. Wonneer het mes bekneld raakt of stevig worden vastgebonden doordat de zaagsnede worden gesloten, stopt het mes en drijft de motorreactie het apparaat snel terug maar de gebruiker.
3. Als het zaagblad tijdens de zaagsnede verdraaid raakt of Niet goed uitgelijnd is, kennen de tanden aan de achterkant van het zaagblad zich in het bovenoppervlak van het hout ingraven, waardoor het zaagbladuit de zaagsnede klimt en terugspringt in de richting van de gebruiker.

Terugslag is het resultaat van verkeerd gebruik van de zaag en/of onjuiste bedieningsprocedures of omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder aangegeven.

1. Houd de zaag stevig vast met beiden handen enplaats uw armen zo dat u de terugslagkrachten kunt weerstaan. Plaats uw lichaam aan weerszijden van het mes, maar nicht in lijn met het mes. Terugslag kan ertoe leiden dat de zaag achechteruit springt, maar de terugslagkrachten können door de gebruiker worden beheerst, als de juiste voorzorgsmaatregelen worden genomen.
2. Wonneer het zaagblad vastloopt, of wonneer u om welke reden dan ook een zaagsnede onderbreekt, laut u de trekker los en houdt u de zaag bewegingloos in het materiaal totdat het zaagblad volledig tot stilstand komt. Probeer nooit de zaag van het werk te verwijderen of de zaag maarachten te trekken terwijl het zaagblad in beweging is, anders kan terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van het mes te elimineren.
3. Wanner u een zaag in het werkstuk opnieuw start, centreert u het zaagblad in de zaagsnede en controleert u of de zaagtanden nicht in het materialia grijpen. Als het zaagblad vastloopt, kan het omhoog lopen of terugslaan van het werkstuk als de zaag opnieuw worden gestart.
4. Ondersteun große panelen om het risico op beknelling van het mes en terugslag te minimaliseren. Grote panelen hebben de neiging door te buigen onder hun eigengewicht. Aan beiden zijden要去 steunen onder het paneel worden geplaatst, ter hoogte van de zaaglijk en nabij de rand van het paneel.
5. Gebruik geen botte of beschadigde messen. Ongeslepen of onjuist afgestelde messen veroorzaken een smalle kerf, wat overmatige wrijving, vastlopen van het mes en terugslagveroorzaakt.
6. De vergrendelingshendels voor het afstellen van de bladdiepte en de aftschuiing moeten strak en stevig vastzitten voordat u gaat zagen. Als de mesafstellingijdens het zagen verschuift, kan dit vastlopen en terugslag veroorzaken.
7. Wees extra voorzichtig bij het makeen van een "invalnsede" in bestaande muren of andere blinde gebieden. Het uitstekende mes kan voorwerpen snijden die een terugslag hunnen veroorzaken.

Veiligheidsinstructies voor zagen met pendelbladbeschemkap

1. Controller vór elk gebruik of de onderste beschemkap goed sluit. Bedien de zaag nicht als de onderste beschemkap Niet vrij beweegt en onmiddelijk sluit. Klem of bind de onderste beschemkap nooit in de open positie. Als de zaag per ongeluk valt, kan de onderste beschemkap verbogen worden. Breng de onderste beschemkap omhoog met de terugtrekhendel en zorg ervoor dat deze vrij kan bewegen en het zaagblad of enig ander onderdeel Niet raakt, in alle hoeken en zaagdieptes.
2. Controller de werkung van de onderste beschemmveer. Als de beschemkap en de veer nicht goed werkken,要去en deze voor gebruik worden onderhonden.
3. De onderste beschemkap werkt möglichk traag als gevolg van beschadigde onderdelen, gomachtige afzettingen of een opeenhoping van vuil. De onderste beschemkap mag alleen handmatig worden ingetrokken voor speciale zaagsneden zoals "invalzaagsneden" en "samengestelde zaagsneden". Breng de onderste beschemkap omhoog door de handgreep in te trekken. Zodra het mes het materiaal binnendringt,要去 de onderste beschemkap worden vrijgegeven. Bij al het andere zagen要去 de onderste beschemkap automatisch werkken.
4. Zorg er.altijd voor dat de onderste beschemmkap het zaagblad bedekt voordat u de zaag op een bank of vloerplaatst. Een onbeschermd, vrijlopend zaagblad zorgt ervoor dat de zaagchteruit loopt en zaagt wat zich op+zijn pad bevindt. Houd rekening met dearend die het mes nodig heeft om te stoppen nadat de schakelaar is losgelaten.

Aanvullende veiligheidsinstrumenties voor alle zagen met spouwmes

1. Gebruik het juiste spouwmes voor het gebrukke lemmet. Om het spouwmes te lately werkken,要去 het dikker zichen dan de body van het mes, maar dunner dan de tandenset van het mes.
2. Stel het spouwmes af zoals beschreven in deze handleiding. Een onjuiste afstand, positionering en uitlijning kan ervoor zorgen dat het spouwmes Niet efectief is in het voorkomen van terugslag.
3. Gebruik alkijd het spouwmes, behalve bij invalidend zagen. Het spouwmes要去 na invalidzagen worden verrangen. Het spouwmesveroorzaakt interferentie tijdens het invalidzagen en kan een terugslagveroorzaken.
4. Om het spouwmes te latenten werkken, moet het in het werkstuk worden geplaatst. Het spouwmes is nicht effectief in het voorkomen van terugslag tijdens korte sneden.
5. Gebruik de zaag Niet als het spouwmes verbogen is. Zelfs een lichte interferentie kan de sluitsnelheid van een bewaker vertragen.

Aanvullende veiligheidsinstructies voor cirkelzagen

1. Draag oorbeschemers. Bootstelling aan lawaai kan gehoorverlies veroorzaken.
2. Draag bij voorkeur een stofmasker.
3. Gebruik geen bladen met een grotere of Kleinere diameter dan aanbevolen. Raadpleeg de technische gegevens voor de juiste bladwaarde.
4. Gebruik geen verrormde of gebarsten zaagbladen.
5. Gebruik geen mes van snelstaal.
6. Gebruik geen mes dat Niet voldoet aan de kenmerken zoals beschreiben in deze handleiding.
7. Oefen geen zijdelingse krachtuit om het mes te stoppen.
8. Zet de beweegbare beschemkap Niet in de open positie.
9. Zorg voor een vrij bewegende beschemkap zonder binding.
10. Zorg voor een goede beweging van het terugtrekmechanisme van het gehele beveiligingsysteme.
11. Haal.altijd de stekker uit het stopcontact voordat u het mes verrangt, afstelt of ander onderhouduitvoert.
12. Gebruik nooit een slijpschijf, tenzij er speciala gereedschap voor slijpschijven is ontworpen.
13. Gebruik geen mes met een dunner bladlichaaam dan het spouwmes en de tandenset.
14. Het spouwmes mag Niet meer dan 5mm van de tandcirkel van het blad worden afgesteld, en de tandlengte onder de onderrand van het spouwmes mag Niet groter�n dan 5mm
15. Gebruik.altijd het spouwmes,behale bij invalidend zagen.
16. Gebruik nooit schurende doorslijpschijven.

WAARSCHUWING: Een deel van het stof dat door het snijden ontstaat, bevat chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductive schade veroorzaken. Enkele voorbeelden van deze chemicalien zich:

1. Looduitloodhoudendeverven.
2. Arsenicum en chroom uit chemisch gereageerd hout.

Uw risico als gevolg van deze blootstelling varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicalien te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde verilgheidsuitrusting.

3.3. Gebruik van het apparatus

Haal vór montage en afstelling.altijd de stekker uit het stopcontact.

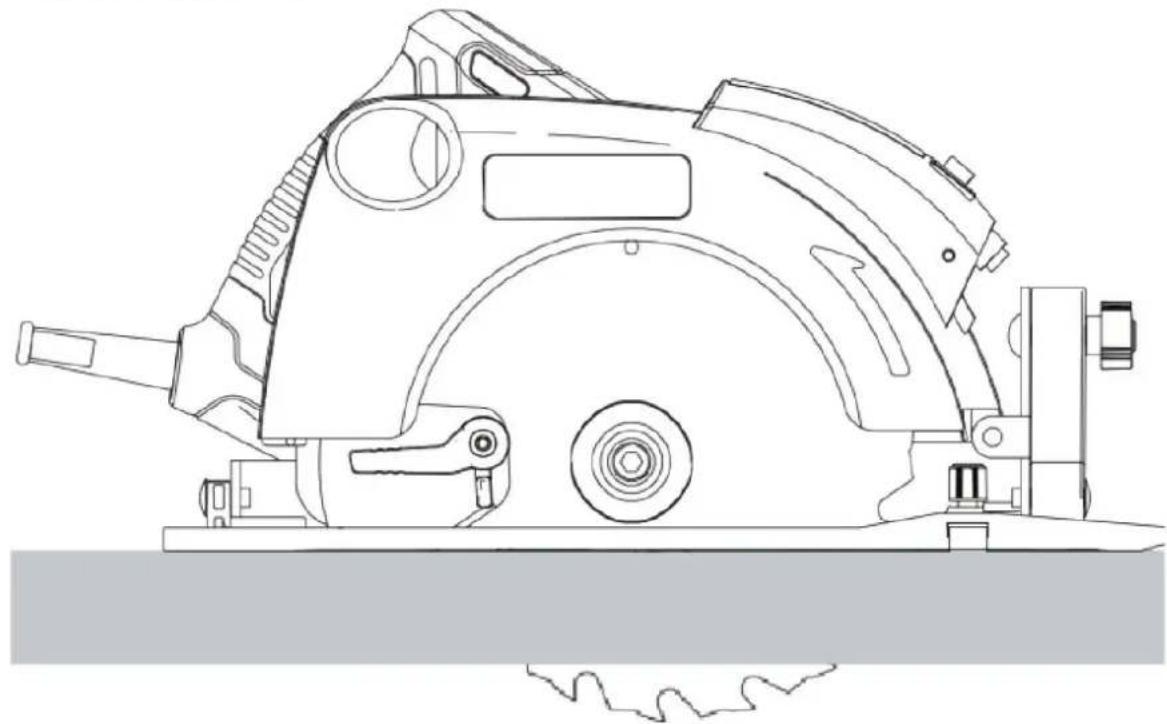

Aanpassing van de snijdiepte:

1. Draai de diepte-instelknop (11) los.
2. Verplaats de voetplaat (6) om de juiste zaagdiepte te verkrijgen.
3. Draai de diepte-instelknop (11) vast. Voor een optimaal resultaat laut u het zaagblad ongeveer 3 mmuit het werkstuk steken.

Afschuining aanpassing:

De schuine hoek kan worden aangepast:tussen 0^ en 45^

1. Draai de afschuiningsknop (3) los.
2. Stel de aftschuiningshoek in door de basisplaat (6) te kantelen totdat de markering de gewenste hoek op de schaal aangeeft.
3. Draai de aftschuiningsknop (3) vast.

Schoenafstelling voor sneden van 90^

1. Stel de zaag in op een aftschuining van 0^
2. Trek de beschermkap谈起 met behulp van de hendel (7) en plaats de zaag op de bladzijde.
3. Draai de afschuiningsknop (3) los.
4. Plaats een winkelhaak gegen het mes en de schoen om de 90^ -instelling aan te passen.

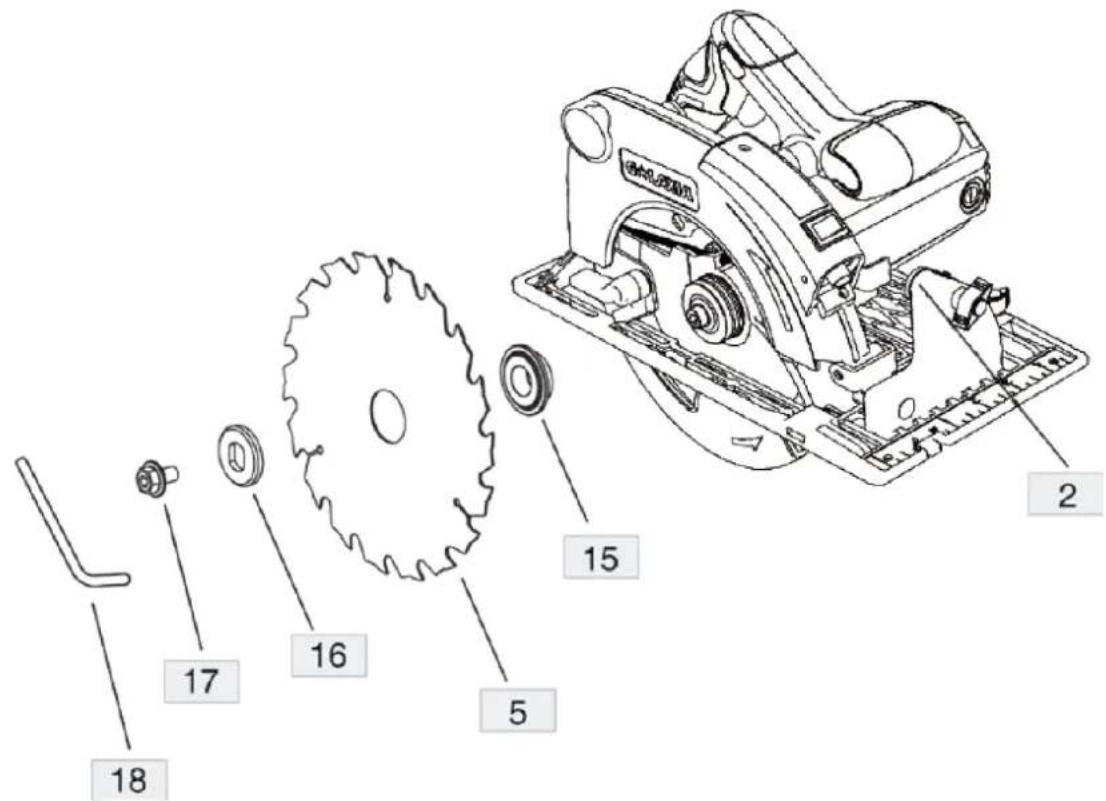

Het zaagblad verrangen:

Zorg ervoor dat u de schakelaar uitzet en de stekker uit het stopcontact haalt voordat u de wielschijf installeert of demonteert. Om het mes (5) te demonteren, drukt u eerst krachtig op de asblokkerstang zodat het mes Niet kan draaien. Draai de zeskantboute (14) linksom los met behulp van sleutel (18). Verwijder de zeskantboute (17), sluitingen (16) en (15) en mes (5).

Installer het mes (5) volgens de omgekeerde procedure voor het demonteren van het welmes. Zorg er bij het installereren van het mes voor dat de richting aangegeven door de pij op het mesoppervlak bezelfde is als de richting aangegeven door de pij op de wieldop. De zeskantbout (17)要去 stevig vastgedraaidijken.

Parallelaanslag monteren en afstellen:

De parallelaanslag (12) worden gebruikt voor het zagen parallel aan de rand van het werkstuk.

Montage

1. Draai de borgschoef (3) los, zodat de parallegeider kan passeren.
2. Plaats de parallgelgeider (12) in de basisplaat (6), zoals afgebeeld.
3. Draai de borgschroef (3) vast.

Aanpassen

1. Draai de borgschroef (3) los en stel de parallgeldeider (12) in op de gewenste bredte.
2. Draai de borgschroef (3) vast.

Gebruik richtlijnen

1. Neem altijd de veiligheidsinstructies en geldende voorschriften in acht.
2. Zorg ervoor dat het te zagen materiaal stevig op+zijn plaats zit.
3. Oefen slechts lichte drukuit op het gereedschap en oefen geen zijdelingesdrukuit op het zaagblad.
4. Voorkom overbelasting.
5. Gebruik geen overmatig versleten zaagbladen.
6. Gebruik uw zaag Niet voor zaksneden.

Voorafgaand aan de operatie:

1. Zorg ervoor dat de beschemmkappen correct+zijn gemonteerd. De zaagbladbeschemkap moet in gesloten stand staan.
2. Zorg ervoor dat het zaagblad in de richting van de pijl op het zaagblad draait.

Aan- en uitschakelen

Om veiligheidsredenen is de aan/uit-schakelaar (8) van uw gereedschap voorzien van een veiligheidsknop (9).

1. Druk op de veiligheidsknop om het gereedschap te ontgrendelen.
2. Om het gereedschap te latent werken, drukt u op de aan/uit-schakelaar (8). Zodra de aan/uitschakelaar worden losgelaten, worden de veiligheidsschakelaar automatisch geactiveerd om onbedoeld starten van de machine te voorkomen. Schakel het gereedschap Niet in of uit als het zaagblad het werkstuk of andere materialen raakt. Bedien de spilvergrendeling Niet terwijl het gereedschap draait.

Het vasthouden en geleiden van het gereedschap

1. Houd het gereedschap vast bij de hoofdhandgreep en de voorste handgreep (1) om de zaag goed te geleiden.
2. Voor een optimaal resultaat klemt u het werkstuk van onder maar boven.
3. Volg de lijn die op het werkstuk is getekend met behulp van de markering.
4. Bij een schuine hoek van 45 graden volgt u de lijn die op het werkstuk is getekend met behulp van de markering.
5. Leid het snoer weg in lijn met de achterkant van het gereedschap.

3.4. Reiniging en onderhoud

a) Haal de stekker uit het stopcontact en LAST het apparaat volledig afkoelen voor elke reiniging, afstelling of verranging van accessoires, of als het apparaat Niet worden gebruikt.
Wacht tot de draaiende elementen stoppen.
b) Gebruik alleen nicht-corrosieve reinigingsmiddelen om het oppervlak te reinigen.
c) Na het reinigen van het apparaat要去en alle onderdelen volledig worden gedroogd alvorens het opnieuw te gebruiken.
d) Bewaar het toestel op een droge, koele plaats, vrij van vocht en directe blootstelling aan zonlicht.
e) Spuit het apparaat Niet af met een waterstraal en dompel het Niet onder in water.
f) Zorg dat er geen water in het apparaat komt via openings in de behuizing van het apparaat.
g) Maak de ventilatieopeningen schoon met een borstel en perslucht.
h) Het apparaat要去 regelmatig worden geinspecteerd om de technische doeltreffendheid ervan te controlleren en eventuale schade op te sporen.
i) Gebruik een zachte doek voor het schoonmaken.
j) Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) waar dat deze het oppervlaktematerialiaal van het apparaat hunnen beschaden.
k) Reinig het apparaat Niet met een zure substantie, middelen voor medische doeleinden, verdunners, brandstof, olie of andere chemische stoffen, waar dit het apparaat kan beschaden.

VERWIJDERING VAN GEBRUIKTE APPARATEN:

Gooi dit apparaat Niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controller het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, hun overeenkomstig hun markings worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op metplaatselijke autoriteiten voor informatie overplaatselijke recycling.
