HASZNÁLATI ÚTMUTATÓ SAW1300 MSW

Kérjuk, vegye figylembe, hogy ez a hasznalati utmutató gépi forditással keszült. Arra torekszünk, hogy a forditások a leheto legpontosabbak legyenek, azonban egyeten gépi forditás sem tokéletes, és nem is celja, hogy helyettesipse az emberi forditást. A havatalos hasznalati utmutató az angol nyelvú valtozat. A forditásban keletkezzett elteresek vagy különsegek nem kötelező erenyüek, és nincs jogi hatásuk a megfeleloség vagy a vegrehajtás szempontjából. Ha barmilyen kerdés merül fel a hasznalati utmutatóban szerepló informácik pontosságával kapcsolatban, kérjuk, hivatkozzon ezen tartalmak angol nyelvú valtozatára, amely a havatalos valtozat.

Muszaki adatok

Paramétr leírása	Paramétr értéke
Precízós méleg	Kézi körfūrész
Modell	MSW-SAW1300	MSW-SAW2000
Névleges feszült ség [V~] / frekvencia [Hz]	230/50
Névleges teljesítímény [W]	1300	2000
Terheletlen fordulatszám [rpm]	6000	4500
Penge mérete [mm]	Φ165	Φ210
Vágási kapacitás	55mm@90° / 34mm@45°	74mm@90° / 53mm@45°
Méretek (szélesség x mélység x magasság) [mm]	440 x 250 x 220	520 x 270 x 250
Súly [kg]	4	6,75

1. Általános leíras

A felhasznalói keszönyv celja, hogy segitse a keszülék biztonságos és problemamenti hasznalatát. A terméket szigoru muszaki irányelvek szerint, a legkorszerübb technologiak és alkatrészek felhasznalával tervezik és gyártják. Ezenkivul a legszigorübb minósegi előirasoknak megfeleloen készül.

NE HASZNÁLJA A KÉSZÜLEKET, HA NEM OLVASTA ÉS ERTETTE MEG ALAPOSAN EZT A HASZNÁLATI UTMUTATÖT.

A keszülék élettartamának meghosszabbitása és a problégumentes műkódes biztosítása érdekében használja a keszüléket a jelen hasznalati utmutatónak megfeleloen, és rendszeresen végeze el a karbantartási feladatokat. A jelen felhasznalói készikönyvben szereplő muszaki adatok és speciifikácák naprakészek. A gyáró fenntartja a jogot a minóseg javitásalv kapcsolatos valtoztatasokra. A keszüléket úgy tervezték, hogy a technologii fejldés és a majcsökkentési lehetősegek figyelembevetevel a lehetőlegkisebbre csökkentse a zajkibocsátás kockázatát.

Legenda

A termek megfelela vonatkozBiztonsagi elorasoknak.

Hasznalat elott olvassa el a hasznalati utasitast.

A terméket Újra kell hasznositani.

FIGYELMEZTETÉS! vagy VIGYÁZAT! vagy EMLÉKEZTETÉS! Az adott helyzetre alkalmazhato. (altilános figyelmeztető gel)

Hasznaljon fulvedot. A hangos zajnak valo kitettség hallaskarosodashoz gezethet.

Viseljen védószemüveget.

Viseljen porvedo maszkot (legzésvedelem).

Hasznaljon védokesztuyt.

FIGYELEM! Forgathato element.

NE FELEDJE! A jelen kezikonyvben talalhato rajzokCsak illusztraciOs celokat szolgalmak, es egyes részletek etlerhetnek a tenyleges termektol.

2. Hasznalati biztonság

FIGYELEM!

Olvasson el(AP) biztonsagi figyelmeztetest es utmutatot! A figyelmeztetesek es utasitasok figyelmen kivul hagyasa aramutest, tuzet es/vagy sulyos serulest vagy akar halalt is okozhat.

A figyelmeztetesekben es utasitásokban az "eszköz" vagy "termek" kifejezesek a kovetkezókre utalnak: Kézi körfürész

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A dugónak illeszkednie kell a csatlakozoaljathoz. A villasdugót semmilyen modon ne modositsa. Az eredeti dugók és a megfelelo alizatok hasznalata csökkenti az aramutés veszelyét.
b) Kerülje a foldelt element, peldaulc sovek, futotestek, kazanok es hutszekrenyek erinteset. Megnovekedett az aramutes veselye, ha a foldelt keszuleket esonek teszi ki, nedves feluettel kozvetlenul erintkezik, vagy nedves kornyezetben mukodik. A viz bejutasa a kszulekbe noveli a kszulek károsodásanak és az aramutes veszelyet.
c) A kabeltCsak a rendeltetesenek megfeleloen hasznalja. Soha ne hasznalja a keszulek hordozasara vagy a dugo kihuzasara a konnektorbol. Tartsa a kabelt tavol hoforrasoktol, olajtol, eles szelektol vagy MOZg o alkatreszektol. A seruIv yagosszegabalyodott kabelek novelik az aramutés veszelyet.
d) Ha a keszülékkel kulteren dolgozik, mindedképpen hasznaljon kullohasznalatra alkalmas hosszabbitot. Kulo hasznalatra alkalmas hosszabbito hasznalata csokkenti az aramutés veszelyét.
e) Ha a keszülek páras környezetben történő használata nem kerülhétő el, akkor egy hibásáramú keszüléket (RCD) kell alkalmazni. A megszakító kapcsoló használata csökkenti az aramütés veszelyét.
f) Fogja meg a keszüléket a szigetelt fogantyúkon keresztül, kulönosen ügyelve arra, hogy ne vágja el a tapkábelt vagy más feszültség alatt allo gezetékeket. A gezeték elvagasa aramütest okozhat.

2.2. Munkahelyre vonatkozóBiztonsági szabályok

a) Gyózódjón meg arról, hogy a munkahely rendezett és jol megvilágított. A rendetlen vagy rosszul megvilágított munkahely balesetekhez gezethet. Próbalja meg előre látni, hogy mi történhet, figyelje meg, mi történik, és használia j áozan eszt, amikor a készülékkel dolgozik.
b) Ne hasznalja a keszüléket robbanásveszélyes zónában, pédául gyúlékony folyadékok, gázok vagy port jelenlétében. A keszülék szikrákat general, amelyek meggyuithatják a port vagy a füstöt.
c) Ha sérulést vagy szabálytalan múkódest észlel, azonnal kapcsolja ki a készüléket, és haladéktalanul jelentse a felügyelőnek.
d) Ha kétsegei vannak a készülék helyes muködével kapcsolatban, forduljon a gyartó ügvfelszolgálatához.
e) A keszuleketCsak a gyartó szervizpontia jayithatia. Ne probalkozzon onalloan semmilyen jayitassal!
f) Ha tuz keletkezik, kizarolag por- vagy szén-dioxid (CO2) tuzolto keszülékekkel oltsa el, amelyek alkalmasak arra, hovy feszültseg alatt allo eszkökön használiák.
g) Gyermekev vagy illetektelen szemelyek nem lephetnek be a munkahelyre. (A figyelemelterelés a keszülék feletti irányvitas elvesztését eredménvezheti).
h) A keszüléket jól szellóz helyiségben használáj.
i) A keszülékkel valo muködes soran por és törmelék keletkezik, az illetéktelen szemelyeket meg kelvédeni azok karos hatasaitól.

Ne feledje! A keszülék hasznalatakor védje a gyermekeket és a kölben tartózkodókat.

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne használja a készüléket fáradtan, betegen, illetve alkohol, kábitószerek vagy gyógyszerek hatása alatt, amelyek jelentösen ronthatják a készülék kezelési képességét.
b) A keszülékkel vegzett munka során használa j aózan eszt, és maradjon éber. A keszülék használate kozbeni atmeneti koncentrácóvesztés sulyos serulésekhez gezethet.
c) Hasznalja a keszülékkel valo munkavégzéshez szükséges, az 1. szakSZban (Legenda) meghatarozott egyeni védofelszerelést. A megfelelo, jováhagyott egyeni védofelszerelés hasznalata csökkenti a sérulés kockázatát.
d) A keszülék vêletlen bekapcsolásanak megakadályozása érdekében győzódjön meg arról, hogy a kapcsoló OFF allásban van, mielott csatlakoztatja a páforráshoz.
e) Ne becsulje tuli kepessogeit. A keszulek hasznalatakor mindig tartsa meg az egyensulyat, es maradjon stabilan. Ezbiztositja a kszulek jobb ellenorzését varatlan helyzetekben.
f) Ne viseljen bó ruházatot vagy ékszereket. Tartsa távol a Hajat, ruhát és kesztyút a mozgó alkatrészektól. A laza ruházat, ékszerek vagy hosszú Haj beakadhat a mozgo alkatrészekbe.
g) Ha a keszülékhez szívást kell csatlakoztatni, Ellenőrizze az összes csatlakozást, és győzójdön meg arról, hogy azok tomörek. Pormentesítő rendszer használata csökkentheti a porral kapcsolatos kockázatot.
h) A keszülék bekapcsolása elott távolítsa el az összes beallitószerszámot vagy kulcsot. A keszülék forgo résében hagyott szerszám vagy kulcs serulést okozhat.

2.4. Biztonságos eszközhasználat

a) Ne terhelje tuli a berendezest! Az adott feladathoz megfelelo eszkozok hasznalata. A helyesen kivalasztott eszkoz jobban es biztonsagosabban vegzi el azt a feladatot, amelyre terveztek.
b) Ne használja a készüléket, ha a ON/OFF kapcsoló nem muködik megfeleloen (nem kapcsolja be és ki a készüléket). Azok a készülékek, amelyek nem kapcsolhatók be és ki az ON/OFF kapcsolóval, yeszélyesek, nem szabad muködtetni öket, és javittatni kell öket.
c) Gyózódjón meg rola, hogy a dugó ki van húzva a konnektorból, mielott barmilyen beallitással, szerszámcserevel probákozná, vagy mielott féretenné a keszüléket. Ezek az ovintézkedesek csökkentik a keszülék veletlen aktivalásanak kockázatát.
d) Amikor nem használjá, tárolaBiztonságos helyen, gyermektól és a készüléket nem ismerő, a hasznalati utmutatónm olvasó személyektól távol. A készülék veszelyt jelenthet a tapasztalatlan felhasználok kezeben.
e) Tartsa a keszüléket ji muzaki allapotban. Minden hasznalat elott ellenorizze az altalanos seruliseket, es kulönosen a megrepedit alkatreszeket vagy elementek, valamint minded oyan egyeb korulmenyt, amely bepolyasolhatja a kszülekBiztonsagos mukodését. Ha serulest eszlet, hasznalat elott adja at a keszülket javitasra.
f) Tartsa a keszüléket gyermekek elöl elzárva.
g) A keszülek javitásat vagy karbantartásatCsak szakképzett szemelyek vegezhetik, kizarolageredetipotalkatrészek felhasznalásával. Ezbiztositja aBiztonságos hasznalatot.
h) A keszülék mücködési épsegenek biztositása érdekében ne távolítsa el a gyárilag felszerelt védóburkolatokat, és ne lazítsa meg a csavarokat.
i) A keszülék raktár és a rendeltétési hely kiöötti szállitásakor és kezelésénel vegye figyembe a kézl szállitásra vonatkozó munkavédelmi alapelveket, amelyek abban az országban érvényesek, ahol a keszüléket hasznalni fogiák.
j) Kerülje az olyan helyzeteket, amikor a készülék hasznalat köben a tulzott terhelés miatt leall. Ez a meghajtoelemek tulmelegedéséhez és a készülék károsodásához gezehet.
k) Ne érintse meg a csuklós részeket vagy tartozékokat, kiveve, ha a készüléket leválasztották azaramforrásrol.
I) Ne hasznaljon sérult, repéd t vagy deformált fureszlapokat.
m) Soha ne hasznaljon sérult vagy nem megfelelo tomitések et a vagótarcsat rogzitó csavarokat. A beszerelt tomitések és csavarok az adott fureszhez megfeleloen vannak kialakitva a termelékenység és a hasznalat biztonságanak novelse erdekében.
n) Hasznaljon megfelelo meretu es alaku korongokat. A rossz lemez hasznalata a keszulek feletti iranyitas elvesztesehez gezethet.
o) Megjegyzés: Tartsa távol a kezét a vagófelülettól és a vagókestól. Tartsa a masik kezét a további fürész fogantuyán. Ha mindkét kezével fogja a fúreszt, nem lehetséges, hogy a kezét a pengével megsebesítse.

p) A fureszelés soran ne nyuljon kezzel a munkadarab ala. A pengevedo nem vedi a felhasznalot a munkadarab alatti pengével való erintkezestól.
q) Soha ne tartsa a munkadarabot kezzel vagy a laba koztt. Stabil feluleten kel rogziteni. A keszulekkel vegzett munka soran a munkat megfeleloen kell vgeezni, hogy minimalisra csokkenjen a testi serules, a yagokes blokkolasa vagy a kszulek feletti uralom elvesztesenek eselye.
r) A keszülék helytelen hasznalatának eredménye, azaz: a tárcsa elakadása a résben, a tárcsa helytelen beallitása, a tárcsa helytelen beallitása a résben (a vágofogak beszorulnak a munkadarabba) a készülék visszahatasát ielenti a munkadarabró l felhasznaló felé.
s) Tilos a keszuleket hasznalni, ha az also pajzs vagy a pajsrugok serultek vagy hibasak.
t) Soha ne alljon a furesszel egy vonalban, mert ha viszarugas tortenik, a furesz meguti a felhasznalot. Felre kell allni

FIGYELEM! A keszülk biztonságos kialakítása ésVEDöfunkciói, valamint a kezelőtVEDö kiegészítő elementk hasznalata ellenere a keszülk hasznalata során meg mindig fennàll a baleset vagy sérulés kockázata. Maradjon éber és hasznalja a jozan eszt a keszülk hasznalatakor.

3. Használati utmutató

A körfürész oyan eszköz, amelyet fa és fához hasonlo elementk vágására terveztek.

A termek kizarolag otthoni hasznalatra keszult.

A felhasznaló feel a készülék nem rendeltetesszerú hasznalataból eredő károkért.

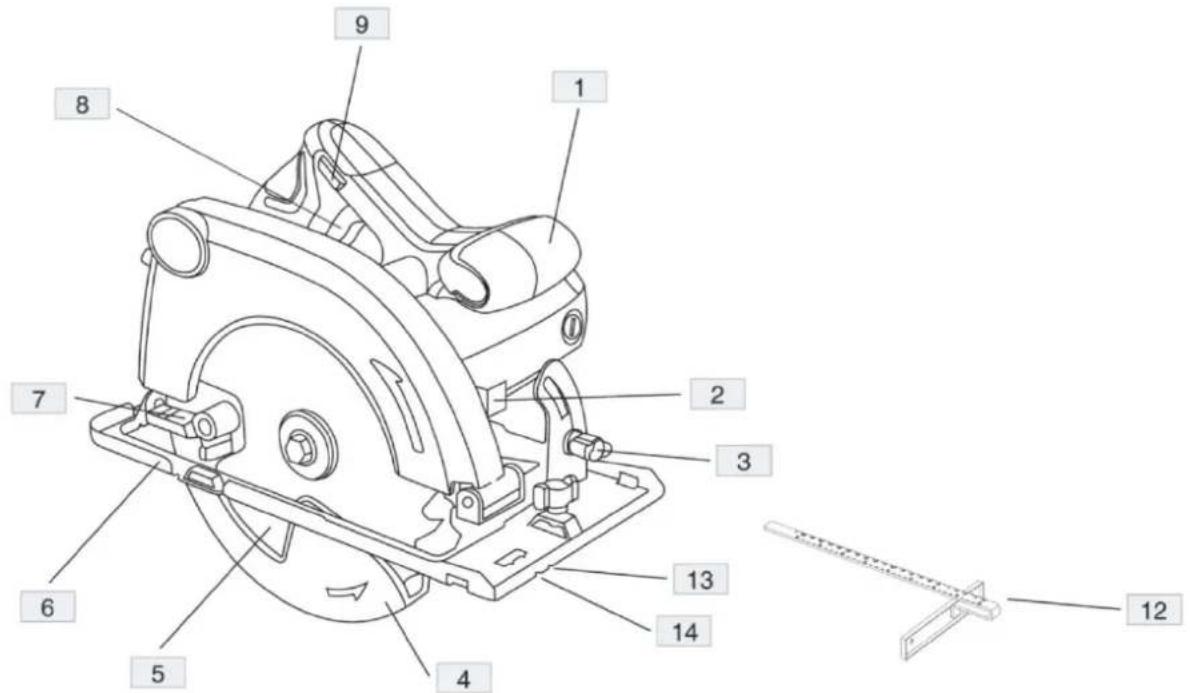

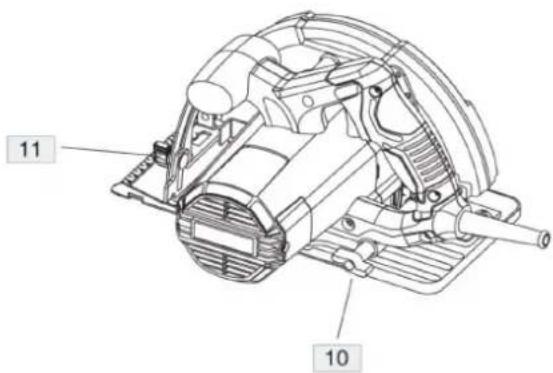

3.1. Eszköz leírásá

A leirás mindkét modellre vonatkozik.

1. Esofogantyu

2. Orso reteszelés

3. Ferde beallitasi gomb

4. Also védóburkolat

5. Fureszlap

6. Alaplemez

7. Alsó védōburkolat visszahúzó kar

8. Be/ki kapcsoló

9. Biztonsági gomb

10. Mélységállíto gomb

11. Ripszkerités reteszelogomb

12. Párhuzamos kerités

13. Vágási je 45°

14. Vágásijel 0^

3.2. Felkeszüles a használatra

TOVÁBBI BIZTONSAGI SZABÁLYOK

1. Tartsa távol a kezét a vágási területtól és a pengétól. Tartsa aíasodik kezét a segédfogantyún, vagy a motorházon. Ha mindkét keze a fúreszt fogja, akkor nem vághatjag meg a penge.
2. Ne nyuljon a munkadarab ala. A vedoburkolat nem tutja megvedeni Ont a munkadarab alatti pengétól.
3. Állitsa be a vágásí mély séget a munkadarab vastagságához. A penge fogainak kevesebb, mint egy teljes foga legyen lathato a munkadarab alatt.
4. Soha ne tartsa a kezében vagy a labán keresztben a vigandó darabot. Rögzítse a munkadarabot egy stabil platformra. Fontos, hogy a munkát megfeleloen támogassa, hogy minimalizálja a test kitettségét, a láda megkôtesét vagy az irányitás elvesstését.
5. Tartsa az elektramos szerszámot a szigetelt fogófelületeknél, amikor olyan muveletet végez, ahol a vágószerszám érintkezhet rejtét vezetékekvel. A "feszültseg alatt allo" vezetékkel való erintkezes az elektramos szerszám szabadon levő fémrészeit is "feszültseg alá helyezi", és aramütest okozhat a kezelonek.
6. Hasitaskor mindig hasznaljon hasitórcsot vagy egyenes elu gezetôt. Ez javitja a vagás pontossagat es csokkenti a penge megakadásanak eselyét.
7. Mindig a megfelelo meretu es alaku (gyemant vagy kerek) furatokkal rendelkezo pengeket hasznaljon. A furesz rogztoszerkezetehez nem illeszkedo pengek excentrikusan futnak, ami az iranyithatosag elvesszteset okozza.
8. Soha ne hasznaljon serrult vagy nem megfelelo pengevedo alateteket vagy csavart. A fureszlap alateteket es a csavart kifejezetten az On fureszehez terveztek, az optimalis teljesitmeny es aBiztonsagos mukodes erdekében.

TovábbiBiztonságiutasitásokmindenfureszrevonatkozoanavissarugas megelozésenekokaiésakezelogmelozése:

1. A visszarugás egy hirtelen reakció a beszorult, megkötött vagy rosszul beallitott fureszlapra, ami azt okozza, hogy a furesz ellenorizetlenül felemelkedik a munkadarabból a kezelő felé.

2. Ha a pengé a vágóSZegély záróda miatt szorul vagy szorosan meg van kö'tve, a pengé leáll, és a motor reakcióga gyorsan visszahajtja az egységet a kezelő felé.

3. Ha a penge a vagás során elfordul vagy rosszul all el, a penge hatso élen levó fogak beleashatják magukat a fa felsó felületebe, és a penge kimászik a vagásni nyilásból, és visszaugrik a kezelő felé.

A viszarugás a fúresz helytelen használatának és/vagy helytelen üzemeltétési eljárásoknak vagy körülmenyeknek az eredménye, és az alábbiakban ismertetett megfelelo övintézkedesek megtével elkerülhétő.

1. Tartsa mindkét kezével szilárdan a fūrészt, és a karjait úgy helyezze el, hogy ellenálljon a visszarúgó erőknek. Helyezze a testét a penge két oldára, de ne égy vonalban a pengevel. A visszarúgás miatt a fūrész hátrafelé ugorhat, de a megfelelo ávintézkedesek betartásával a kezelő szabályozhatja a visszarúgási erőket.
2. Ha a fureszlap megakad, vagy ha barmilyen okból megszakitja a vágast, engedje el a rvaszt, és tartsa a fureszt mozdulatlanul az anyagban, amig a fureszlap teljesen meg nem áll. Soha ne probálja meg a fureszt a munkától eltávolitani, vagy a fureszt hatrafelé húzni, miközben a fureszlap mozgásban van, különben visssarugás lephet fel. Vizsgálja meg és tegyen korrekciós intézkedéseket a penge kötöttsegénék megszüntetese érdekében.
3. Ha ujrainditja a fureszt a munkadarabban, a fureszlapot a vagasnyilasban kozepre kell allitani, es ellenorizni kell, hogy a fureszfogak nem akadtak-e bele az anyagba. Ha a fureszlap megakad, a furesz ujrainditásakor a munkadarabról felsétalhat vagy visszarúghat.
4. Nagymeretü panelek alatamasztása a penge becsipódesének és visszarugásanak kockázatanak minimalizálasa erdekében. A nagymeretü panelek Hajlamosak megereszkedni a sjat sulyuk alatt. A panel alá mindkét oldalon, a vágasi vonal bözelében és a panel szeléhez bözel kell tamasztékokat elhelyezni.
5. Ne hasznaljon tompa vagy sereult pengeket. Az elezetlen vagy helytelenul beallitott pengek keskeny vagasnyomot eredmenyeznek, ami tulzott surlodast, pengekotest es visszarugast okoz.
6. A vagens elott a penge mélység-és ferdeségbeallitot reteszelkaroknak feszesen esBiztansagosan kell allniuk. Ha a kés beallitasa vagens kozben elmozdul, az kotest es visszarugast okozhat.
7. Legyen kulönosen ovatos, amikor "merul'vagast" végez a meglévo falakon vagy más vak területeken. A kiálo penge olyan tárgyakat vághat el, amelyek visszarúgást okozhatnak.

Biztonsagi utasitások lengőkésvedövel ellatott fureszekhez

1. Minden hasznalat elott ellenorizze, hogy az also vedoszerkezet megfeleloen zarodik-e. Ne mukodtese a fureszt, ha az also vedo nem mozog szabadon es nem zarodik azonnal. Soha ne rogzitse vagy kose az also vedoszerkezet nyitott helyzetbe. Ha a fureszt veteletlenul leejtik, az also vedo elhajolhat. Emelje fel az also vedoburkolatot a behuzo fogantyuval, es gyrozodjon meg rola, hogy az szabadon mozog, es nem erinti a pengét vagy mas alkatreszt, minded vagasi szogben es melysegben.
2. Ellenorizze az also vedrugo mukodeset. Ha a vedo es a rugo nem mukodik megfeleloen, hasnalat elott meg kell javitani.
3. Az also védōberendezes lassan mūködhet sérult alkatrészek, gumiszerü larakódások vagy felhalmozóddott törmelek miatt. Az also védokészüléketCsakspecialisvágásokhoz,mintpeldául a "merul'o vágasok"és az "osszetett vágasok"eseten kell kéznel visszahúzni.Emelje fel az also védelmet a fogantúbehuzásával,és amint a penge az anyagba hatol,az also védelmet ki kell engedni.Minden más fürészelésnel az also védōberendezesnek automatikusan kel mūködnie.
4. Mindig figyeljen arra, hogy az also védóburkolat fedje a fureszlapot, mielott a fureszt a padra vagy a padlora helyezi. Egy védtelen, gorduló fureszlap miatt a furesz viszaféle fog jární, és mindent elvág, ami az utjába kerül. Figyeljen arra, hogy a kapcsoló felengedése után mennyi idöbe telik, amí a penge megál.

KiegészítőBiztonságiutasításokmindenfúreszhez,ahol van bozótvágo kés

1. Használja a használt pengének megfelelo bordakést. Ahhoz, hogy a bontókes muködjon, vastagabbnak kell lennie, mint a penge teste, de vékonyabbnak, mint a penge fogazata.
2. Állítsa be a bordakést a jelen használatiutasításban leírtak szerint. A helytelen elhelyezés, poziúnálás és igazítás miatt a rúgókes hatástalan lehet a visszarugás megakadályozásaban.

3. Mindig használa a bozótvagó kest, kiveve meruló vágaskor. A meritokést a meruló vágas után ki kell cserélni. A meritokés interferenciat okoz a meruló vágas során, és viszarugást okozhat.

4. Ahhoz, hagy a boztvagó kés muködjön, be kell illeszkednie a munkadarabba. A boztvagó kés nem hatékony a vissarugás megakadályozásaban a rovid vágasok során.

5. Ne muködtesse a fureszt, ha a fureszvágo kés meghajlott. Még egy enyhe interferencia is lelassithatja az or zársi sebességot.

További biztonsági utasítások a körfúreszekhez

1. Viseljen fulvedot. A zajnak valo kitettség hallaskarosodast okozhat.
2. Lehetőleg viseljen porvédő maszkot.
3. Ne hasznaljon az ajánlottnál nagyobb vagy kisebb atmérőjú pengéket. A megfelelo pengék minősítését lásda műszaki adatokban.
4. Ne hasznaljon torz vagy repedt fureszlapokat.
5. Ne használjon nagysebességú acélból keszüt pengét.
6. Ne használjon olyan pengét, amely nem feel meg a jelen kézikonyvben leirt jellemzóknek.
7. Ne alkalmazzon oldaliranyu erot a penge megallitasahoz.
8. Ne állītsa a MOZgathato védōburkolatot nyitott helyzetbe.
9. Biztositsa a szabadon mozgo védoburkolat kötodés nélkūluzozgását.
10. Biztositani kell az osszes vedelmi rendszer behuzo mechanizmusanak megfelelo mozgasat.
11. A penge cseréje, beallitasa vagy egyeb karbantartás elott mindig húzza ki a szerszámot a halózataból.
12. Soha ne használjon csiszolókorongot, kíveve, ha a szerszámot kifejezetten csiszolókorongokhoz tervezték.
13. Ne használjón olyan pengét, amelynek vékonyabb a pengeváza, mint a bontókés és a fogazat.
14. A fúrókést legfeljebb 5 mm-re kell beállitani a penge fogkóretól, és a fúrókés also éle alatti foghossz nem lehet nagyobb 5 mm-nél.
15. Mindig használja a bozótvágó kest, kíveme meruló vágaskor.
16. Soha ne hasznaljon csiszolovag kerekeket.

FIGYELMEZTETÉS: Az erógepek által termelt por egy része oyan vegyi anyagokat tartalmaz, amelyekrol ismert, hogy rákot, születési rendellenességeket vagy egyeb reproducciós károsodást okoznak. Nehany példa ezekre a vegyi anyagokra:

1. Olomalapu festékeból származó olom.
2. Arzén és krom a kémialag reagalt faanyagból.

Az On kockázata ezeknek a kockázatoknak való kitettségól fuggöen valtozik, attó fuggöen, hogy milyen gyakran végez ilyen típusú munkát. A vegyi anyagoknak való kitettség csökkentése érdekében: dolgozzon jól szellózǒ helyen, és jováhagyott védőfelszereléssel.

3.3. Eszközhasználat

Összeszerelés és beállítás elött mindig húzza ki a szersámot a halózataból.

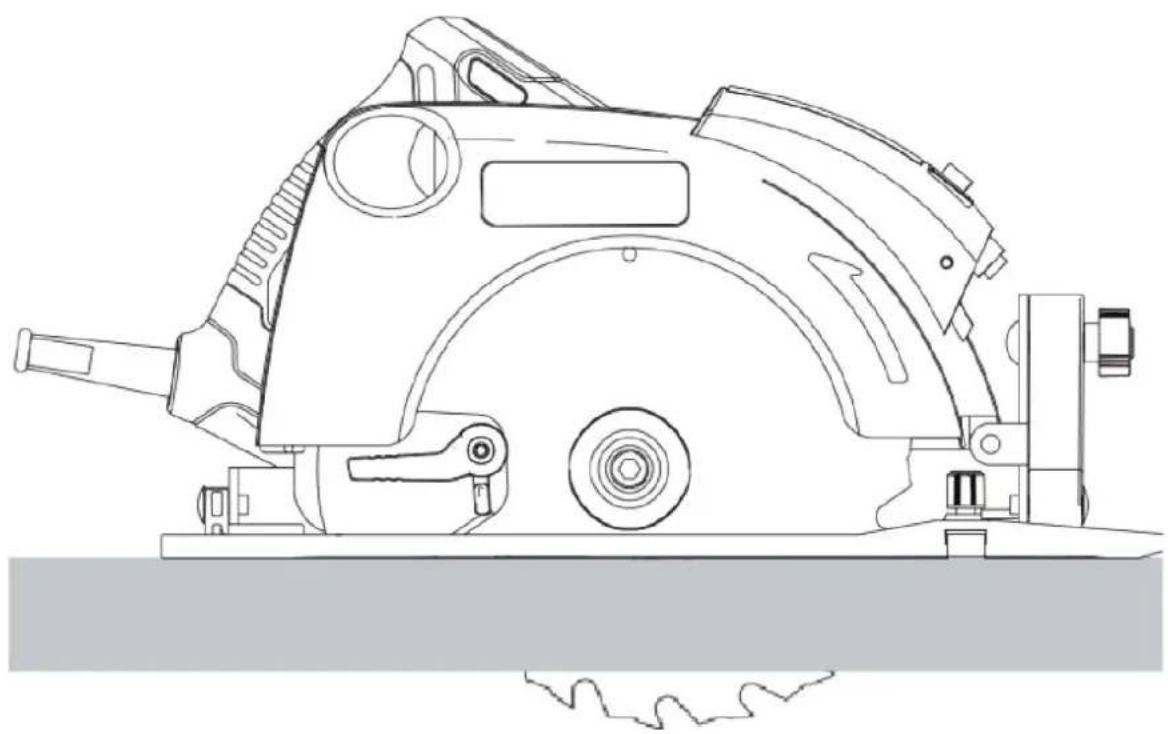

Vagasi melyseg beallitasa:

1. Lazitsa meg a melységállitó gombot (11).
2. A megfelelo vagasi melyseg elereshez mozgassa az alaplapot (6).
3. Húzza meg a mélységállító gombat (11). Az optimális eredénye elérése érdekében a fûreszlap körülbelül 3 mm-rel allyon ki a munkadarabból.

Ferde beallitás:

A ferde szog 0^ és 45^ ocations.

1. Lazitsa meg a ferde beallitasi gombot (3).
2. Alitsa be a ferde szoget az alaplap (6) megdontesivel, amig a jel a skalan a kivant szoget jelzi.
3. Húzza meg a ferde beállitásigombot (3).

Cipöbeallitás 90^ -os vágasokhoz.

1. Allitsa a fureszt 0^ -os ferdessegre.
2. Húzza vissza a pengevédôt a kar (7) segitségével, és helyezze a fürészt a penge oldára.
3. Lazitsa meg a ferde beallitasi gombot (3).
4. A 90^ -os beaillitas beaillitashoz helvezzen egy negyzetet a pengehez es a cipohoz.

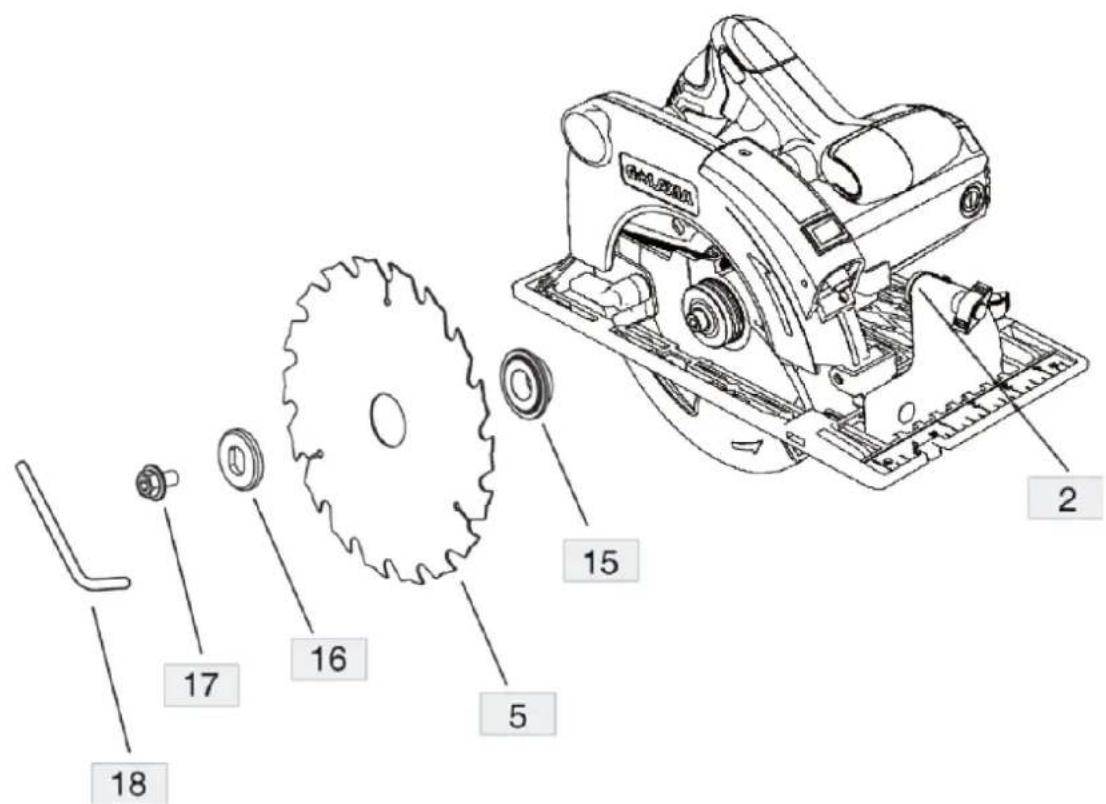

A fureszlap cseréje:

Ugyeljen arra, hogy a keréktárcsa beszerelése vagy szetszerelése elott kapcsolja ki a kapcsolot, es húzza ki a halózati csatlakozót. A pengé (5) szetszerelésehez eloször nyomja meg erösen a tengelyrögzitó rudat, hogy a pengé ne tutjon elfordulni. Lazitsa meg a hatszögletü csavarokat (14) az oramutato jarásával ellentétés irányban a villaskulccsal (18). Távolitsa el a hatlapú csavarokat (17), az alateteket (16) és (15), valamint a pengét (5).

Szerelje be a lapatot (5) a kereklapat leszerelésenek forditott eljarasa szerint. A penge felszerelésekor ügyeljen arra, hogy a penge feluletén levő nyil által jelzett irány megegyezzen a kerékfedélen levő nyil által jelzett iránnyal. A hatszogletu csavart (17) erósen meg kell húzni.

A parhuzamos kerités felszerelése es beallitasa:

A párhuzamos kerités (12) a munkadarab élevel párhuzamos vágásra szolgál. Eltartó

1. Lazitsa meg a rogztócsavart (3), hogy a párhuzamos kerítés athaladhasson.
2. Helyezze be a parhuzamos keritest (12) az alaplemezbe (6) az abranak megfeleloen.
3. Húzza meg a reteszelócsavart (3).

A beallitasa

1. Lazitsa meg a rogztócsavart (3), és allitsa a párhuzamos kerítest (12) a kivist szelességre.
2. Húzza meg a reteszelócsavart (3).

Hasznalatiutasitas

1. Mindig tartsa be aBiztonsagi utasitasokat es a vonatkoz elirasokat.
2. Gyózódjön meg arról, hogy a fúreszelendő anyagot szilárdan rögzítia helyén.
3. Csak gyenged nyomast gyakoroljon a szerszamra, es ne gyakoroljon oldaliranyu nyomast a fureszlapra.
4. Kerülje a tulterhelést.
5. Ne hasznaljon tulsagosan kopott fureszlapokat.
6. Ne használá j a fúreszt zsebvágásokhoz.

Mukodes elott:

1. Gyózódjön meg arról, hogy a védóburkolatokat megfeleloen szerelték fel. A fúreszlapvédonek zárt helyzetben kell lennie.
2. Gyózódjön meg rola, hogy a fureszlap a lapon levő nyil irányába forog.

Be-és kikapcsolás

Biztonsági okokból a szerszám be-/kikapcsolója (8) biztonsági gombbal (9) van ellatva.

1. Nyomja meg aBiztonsagi gombot a szerszam feloldasahoz.
2. A szerszám muködtetéshez nyomja meg a be-/kikapcsoló (8). Amint a be-/kikapcsoló elengedik, aBiztonsági kapcsoló automatikusan aktivalódk, hogy megakadályozza a gép véletlenszeru elindulásat.

Ne kapcsolja be vagy ki a szerszámot, amikor a fureszlap a munkadarabhoz vagy mas anyagokhoz er. Ne mukodtesse az orsozárat a szerszám futasa kozben.

A szerszám tartása és gezetése

1. A furesz megfelelo gezetesehez tartsa a szerszamot a fogantyunal es az elulso fogantyunal (1).
2. Az optimális eredmény érdekében a munkadarabot alulróf felfelé rögzítse.
3. Kovesse a munkadarabra rajzolt vonalat a jalolés segitségével.
4. 45 fokos ferde szög eseten kõvesse a munkadarabra rajzolt vonalat a jelölés segitségével.
5. Vezesse el a zsinórt a szerszám hátuljával egy vonaiban.

3.4. Tiszítás és karbantartás

a) Minden tiszitás, beallitás vagy a tartozék cseréje elott, illeteva ha a készüléket nem hasznalják, húzza ki a halózati csatlakozót, és hagyja a készüléket teljesen kihülni.
Várja meg, amíg a forgo elemek leállnak.
b) A felület tiszításáhozCsak nem korrozív tiszítószereket használjon.
c) A keszülék tiszitītása után, mielótt ujra használná, minded alkatrészt teljesen meg kell szárítani.
d) A keszüléket száraz, húvös, nedvességtól és közvetlen napfénytól védett helyen tárolja.
e) Ne permeteze a keszuleket vizugsaarral, es ne meritse vizbe.
f) Ne engedje, hovy viz jusson a keszülék besejébe a keszülékházban levő szellőnyilásokon keresztül.
g) TisztoiSa meg a szellózonyilásokat kefével és süritett levegővel.
h) A keszüléket rendszeresen ellenorizni kell a muszaki hatekonysag ellenorzese es az esetleges sérulések kiszürse erdekében.
i) A tiszításhoz puha rongyot vagy szivacsot kell használni.
j) Ne hasznaljon éles es/vagy fémtárgyakat a tiszitíshoz (pl. drótkét vagy fémspatulát), mert ezek károsithatjak a készülék felületi anyagát.
k) Ne tisztítsa a készüléket savas anyaggal, orvosi célu szerekkkel, higítókkal, üzemanyaggal, olajokkal vagy mas vegyi anyagokkal, mert ez károsíthatja a készüléket.

A HASNZALT ESZKOZOK ARTALMATLANITASA:

Ne dobja ezt a keszüléket a kommunális hulladékrendszerekbe. Adja at egy elektramos és elektramos keszülék ujrahasznosító és gyüjtöhelyen. Ellenőrize a terméken, a használati utasításon és a csomagoláson talalható szimbólumot. A keszülék gyartásához hasznalt muányagok a jalólsüknek megfeleloén ujrahasznosithatók. Azzal, hogy az ujrahasznosítást valasztja, jelentósen hozzájárul környezetunk védelméhez.

A helyi ujrahasznosito letesitmenyre vonatkozó informaciokert forduljon a helyi hatosagokhoz.
