NÁVOD NA OBSLUHU SAW1300 MSW

POZORNOST! Otočné prvky.

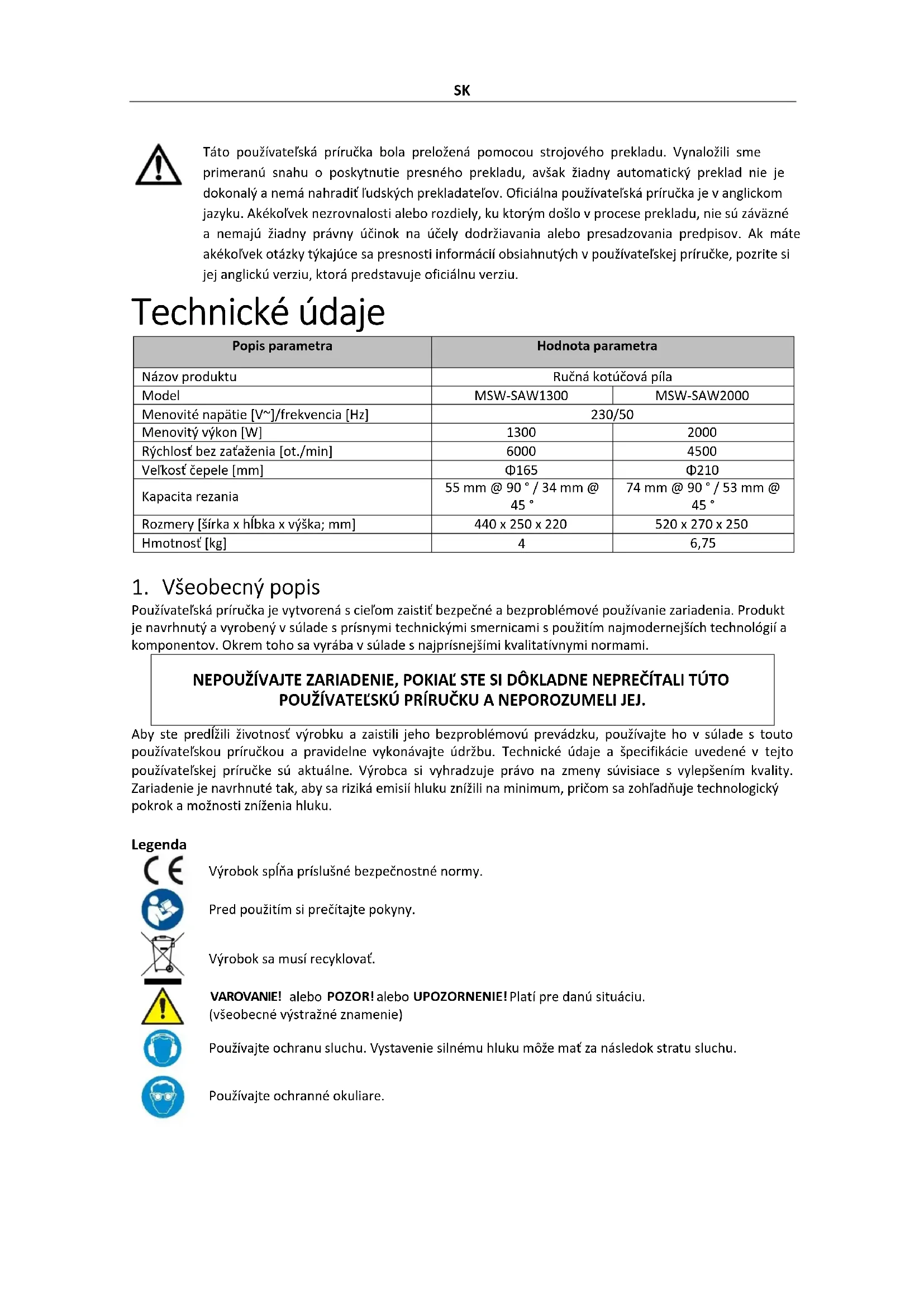

Rýchlosť bez zaťaženia [ot./min]

Veľkosť čepele [mm] Φ165 Φ210 Kapacita rezania 55 mm @ 90 ° / 34 mm @ 45 ° 74 mm @ 90 ° / 53 mm @ 45 ° Rozmery [šírka x hĺbka x výška; mm] 440 x 250 x 220 520 x 270 x 250 Hmotnosť [kg]

Používateľská príručka je vytvorená s cieľom zaistiť bezpečné a bezproblémové používanie zariadenia. Produkt je navrhnutý a vyrobený v súlade s prísnymi technickými smernicami s použitím najmodernejších technológií a komponentov. Okrem toho sa vyrába v súlade s najprísnejšími kvalitatívnymi normami. NEPOUŽÍVAJTE ZARIADENIE, POKIAĽ STE SI DÔKLADNE NEPREČÍTALI TÚTO POUŽÍVATEĽSKÚ PRÍRUČKU A NEPOROZUMELI JEJ. Aby ste predĺžili životnosť výrobku a zaistili jeho bezproblémovú prevádzku, používajte ho v súlade s touto používateľskou príručkou a pravidelne vykonávajte údržbu. Technické údaje a špecifikácie uvedené v tejto používateľskej príručke sú aktuálne. Výrobca si vyhradzuje právo na zmeny súvisiace s vylepšením kvality. Zariadenie je navrhnuté tak, aby sa riziká emisií hluku znížili na minimum, pričom sa zohľadňuje technologický pokrok a možnosti zníženia hluku. Legenda

Výrobok spĺňa príslušné bezpečnostné normy.

Výrobok sa musí recyklovať.

VAROVANIE! alebo POZOR! alebo UPOZORNENIE! Platí pre danú situáciu. (všeobecné výstražné znamenie)

Používajte ochranu sluchu. Vystavenie silnému hluku môže mať za následok stratu sluchu.

Používajte ochranné okuliare.SK

POZOR! Otočné prvky.

UPOZORNENIE! Nákresy v tejto príručke slúžia len na ilustráciu a niektoré detaily sa môžu líšiť od skutočného výrobku.

2. Bezpečnosť pri používaní

POZOR! Prečítajte si všetky bezpečnostné upozornenia a všetky pokyny. Nedodržanie upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo vážne zranenie alebo dokonca smrť. Pojmy "zariadenie" alebo "produkt" sa vo varovaniach a pokynoch používajú na označenie: Ručná kotúčová píla 2.1. Elektrická bezpečnosť a) Zástrčka musí pasovať do zásuvky. Zástrčku nijako neupravujte. Používanie originálnych zástrčiek a kompatibilných zásuviek znižuje riziko úrazu elektrickým prúdom. b) Nedotýkajte sa uzemnených prvkov, ako sú potrubia, ohrievače, bojlery a chladničky. Ak je uzemnené zariadenie vystavené dažďu, priamemu kontaktu s mokrým povrchom alebo prevádzke vo vlhkom prostredí, existuje zvýšené riziko úrazu elektrickým prúdom. Vniknutie vody do prístroja zvyšuje riziko poškodenia prístroja a úrazu elektrickým prúdom. c) Kábel používajte iba v súlade s jeho určením. Nikdy ho nepoužívajte na prenášanie zariadenia ani na vytiahnutie zástrčky zo zásuvky. Kábel uchovávajte mimo dosahu zdrojov tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom. d) Ak pracujete so zariadením vonku, uistite sa, že používate predlžovací kábel vhodný na vonkajšie použitie. Používanie predlžovacieho kábla vhodného na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom. e) Ak sa nedá vyhnúť používaniu zariadenia vo vlhkom prostredí, mal by sa použiť prúdový chránič (RCD). Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom. f) Držte zariadenie za izolované rukoväte, pričom dávajte obzvlášť pozor, aby ste neprerezali napájací kábel alebo iné vodiče pod napätím. Prerezanie kábla môže spôsobiť zásah elektrickým prúdom. 2.2. Bezpečnosť na pracovisku a) Uistite sa, že pracovisko je usporiadané a dobre osvetlené. Neporiadok alebo zlé osvetlenie môže viesť k nehodám. Snažte sa predvídať, čo sa môže stať, pozorujte, čo sa deje a pri práci so zariadením používajte zdravý rozum. b) Zariadenie nepoužívajte v zóne s nebezpečenstvom výbuchu, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Zariadenie vytvára iskry, ktoré môžu zapáliť prach alebo výpary. c) Pri zistení poškodenia alebo nepravidelnej činnosti zariadenie ihneď vypnite a bezodkladne oznámte nadriadenému. d) Ak máte pochybnosti o správnom fungovaní zariadenia, obráťte sa na podpornú službu výrobcu. e) Opravu zariadenia môže vykonávať iba servisné stredisko výrobcu. Nepokúšajte sa samostatne vykonávať opravy! f) Ak dôjde k požiaru, použite na jeho uhasenie výlučne práškové hasiace prístroje alebo hasiace prístroje s oxidom uhličitým (CO2) vhodné na použitie na zariadeniach pod napätím. g) Deťom alebo nepovolaným osobám je vstup na pracovisko zakázaný. (Rozptýlenie môže viesť k strate kontroly nad zariadením). h) Zariadenie používajte v dobre vetranom priestore.

i) Pri prevádzke so zariadením vzniká prach a nečistoty, preto je potrebné chrániť nepovolané osoby

Upozornenie! Pri používaní zariadenia chráňte deti a ostatné okolostojace osoby. 2.3. Osobná bezpečnosť a) Zariadenie nepoužívajte, keď ste unavení, chorí alebo pod vplyvom alkoholu, omamných látok alebo liekov, ktoré môžu výrazne zhoršiť schopnosť ovládať ho. b) Pri práci so zariadením používajte zdravý rozum a buďte ostražití. Dočasná strata koncentrácie počas používania zariadenia môže viesť k vážnym zraneniam. c) Pri práci s prístrojom používajte osobné ochranné prostriedky, špecifikované v časti 1 (Legenda). Používanie správnych schválených osobných ochranných prostriedkov znižuje riziko zranenia. d) Aby ste zabránili náhodnému zapnutiu zariadenia, pred pripojením k zdroju napájania sa uistite, že vypínač je v polohe OFF. e) Nepreceňujte svoje schopnosti. Pri používaní zariadenia udržujte rovnováhu a vždy zostaňte stabilní. To zaistí lepšiu kontrolu nad zariadením v neočakávaných situáciách. f) Nenoste voľné oblečenie ani šperky. Udržiavajte vlasy, oblečenie a rukavice mimo dosahu pohyblivých častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť o pohyblivé časti. g) Ak má byť k zariadeniu pripojené odsávanie, skontrolujte všetky spoje a uistite sa, že sú tesné. Používanie odprašovacieho systému môže znížiť riziko spojené s prachom. h) Pred zapnutím zariadenia odstráňte všetky nastavovacie nástroje alebo kľúče. Náradie alebo kľúč ponechaný v otočnej časti zariadenia môže spôsobiť poranenie. 2.4. Bezpečné používanie zariadenia a) Zariadenie nepreťažujte. Použite vhodné nástroje pre danú úlohu. Správne zvolené zariadenie bude vykonávať úlohu, na ktorú bolo navrhnuté, lepšie a bezpečnejšie. b) Zariadenie nepoužívajte, ak vypínač nefunguje správne (nezapína a nevypína zariadenie). Zariadenia, ktoré sa nedajú zapnúť a vypnúť pomocou vypínača ON/OFF, sú nebezpečné, nemali by sa používať a musia sa opraviť. c) Pred akýmikoľvek úpravami, výmenou náradia alebo pred odložením zariadenia sa uistite, že je zástrčka odpojená zo zásuvky. Takéto opatrenia znížia riziko náhodného spustenia zariadenia. d) Ak prístroj nepoužívate, uložte ho na bezpečné miesto, mimo dosahu detí a osôb, ktoré nie sú oboznámené s prístrojom a neprečítali si návod na použitie. Zariadenie môže predstavovať nebezpečenstvo v rukách neskúsených používateľov. e) Zariadenie udržiavajte v dobrom technickom stave. Pred každým použitím skontrolujte, či nedošlo k celkovému poškodeniu a najmä skontrolujte, či nie sú prasknuté časti alebo prvky a či nie sú iné podmienky, ktoré by mohli ovplyvniť bezpečnú prevádzku zariadenia. Ak zistíte poškodenie, odovzdajte zariadenie pred použitím na opravu. f) Zariadenie uchovávajte mimo dosahu detí. g) Opravu alebo údržbu zariadenia by mali vykonávať kvalifikované osoby a používať pri nej iba originálne náhradné diely. Tým sa zaistí bezpečné používanie. h) Aby ste zabezpečili prevádzkovú integritu zariadenia, neodstraňujte ochranné kryty namontované vo výrobe a neuvoľňujte žiadne skrutky.

i) Pri preprave a manipulácii so zariadením medzi skladom a miestom určenia dbajte na zásady

bezpečnosti a ochrany zdravia pri práci pri ručnej preprave, ktoré platia v krajine, kde sa zariadenie bude používať. j) Vyhnite sa situáciám, kedy sa zariadenie počas používania zastaví z dôvodu nadmerného zaťaženia. Môže to viesť k prehriatiu hnacích prvkov a poškodeniu zariadenia. k) Nedotýkajte sa kĺbových častí alebo príslušenstva, pokiaľ nebolo zariadenie odpojené od zdroja napájania. l) Nepoužívajte poškodené, prasknuté alebo zdeformované pílové listy. m) Nikdy nepoužívajte poškodené alebo nesprávne tesnenia a skrutky, ktoré upevňujú rezný kotúč. Nainštalované tesnenia a skrutky sú vhodne navrhnuté pre danú pílu, aby sa zvýšila produktivita a bezpečnosť používania. n) Používajte disky vhodnej veľkosti a tvaru. Použitie nesprávneho disku môže viesť k strate kontroly nad zariadením. o) Poznámka: Nepribližujte ruky k reznému povrchu a reznému kotúču. Druhú ruku držte za prídavnú rukoväť píly. Ak držia pílu oboma rukami, nie je možné zraniť ruky o kotúč.SK p) Počas práce s pílou nesiahajte rukou pod obrobok. Štít čepele nechráni používateľa pred kontaktom s čepeľou pod obrobkom. q) Nikdy nedržte obrobok rukou alebo medzi nohami. Musí byť pripevnený na stabilnom povrchu. Pri práci so zariadením je potrebné vykonávať prácu správne, aby sa minimalizovala možnosť telesného poranenia, zablokovania rezného kotúča alebo straty kontroly nad zariadením. r) Následkom nesprávneho používania zariadenia, tj: zaseknutie kotúča v medzere, nesprávne nastavenie kotúča, nesprávne nastavenie kotúča v medzere (zaseknutie rezných zubov v obrobku) je spätný ráz kotúča zariadenia od obrobku smerom k užívateľovi. s) Je zakázané používať zariadenie, ak sú spodný štít alebo pružiny štítu poškodené alebo chybné. t) Nikdy nestojte v rade s pílou, pretože ak dôjde k spätnému rázu, píla zasiahne užívateľa. Je potrebné stáť bokom.

POZOR! Napriek bezpečnej konštrukcii zariadenia a jeho ochranným prvkom, ako aj použitiu ďalších prvkov chrániacich obsluhujúcu osobu existuje pri používaní zariadenia mierne riziko nehody alebo poranenia. Pri používaní zariadenia buďte ostražití a používajte zdravý rozum.

3. Pokyny na používanie

Kotúčová píla je zariadenie určené na rezanie dreva a drevu podobných prvkov. Výrobok je určený len na domáce použitie. Používateľ je zodpovedný za akékoľvek škody spôsobené neúmyselným používaním zariadenia. 3.1. Popis zariadenia Popis platí pre oba modely.SK

7. Páka na zatiahnutie spodného krytu

3.2. Príprava na použitie

DODATOČNÉ BEZPEČNOSTNÉ PRAVIDLÁ

1. Držte ruky mimo oblasti rezu a čepele. Druhú ruku držte na prídavnej rukoväti alebo kryte motora. Ak

pílu držia obe ruky, čepeľ ich nemôže prerezať.

2. Nesiahajte pod obrobok. Ochranný kryt vás nemôže ochrániť pred kotúčom pod obrobkom.

3. Prispôsobte hĺbku rezu hrúbke obrobku. Pod obrobkom by mal byť viditeľný menej ako celý zub zubov

správne podporovať prácu, aby sa minimalizovalo vystavenie tela, pripútanie nákladu alebo strata kontroly.

5. Pri činnostiach, pri ktorých môže rezný nástroj prísť do kontaktu so skrytým vedením alebo vlastným

prívodným káblom, držte elektrické náradie za izolované rukoväte. Kontakt so „živým“ vodičom spôsobí, že aj nekryté kovové časti elektrického náradia budú „živé“ a operátor dostane elektrický šok.

6. Pri rozrezávaní vždy používajte rozrezávacie vodidlo alebo vodidlo s rovným okrajom. To zlepšuje

presnosť rezu a znižuje možnosť zaseknutia čepele.

7. Vždy používajte čepele so správnou veľkosťou a tvarom (kosoštvorcový verzus okrúhly) otvorov pre

upínacie hlavy. Kotúče, ktoré sa nezhodujú s montážnym príslušenstvom píly, sa budú otáčať excentricky, čo spôsobí stratu kontroly.

8. Nikdy nepoužívajte poškodené alebo nesprávne podložky alebo skrutky čepele. Podložky a skrutka

kotúča sú špeciálne navrhnuté pre vašu pílu, aby sa dosiahol optimálny výkon a bezpečnosť prevádzky. Ďalšie bezpečnostné pokyny pre všetky príčiny píl a zabránenie operátorovi spätnému rázu:

1. Spätný ráz je náhla reakcia na zovretý, zovretý alebo nesprávne zarovnaný pílový kotúč, čo spôsobí, že

sa píla nekontrolovane zdvihne a vysunie z obrobku smerom k operátorovi.

2. Keď je kotúč privretý alebo pevne zovretý zatváraním rezu, kotúč sa zastaví a reakcia motora poháňa

jednotku rýchlo späť k operátorovi.

3. Ak sa čepeľ pri reze skrúti alebo vychýli, zuby na zadnej hrane čepele sa môžu zaryť do horného

povrchu dreva, čo spôsobí, že čepeľ vyskočí zo zárezu a vyskočí späť k operátorovi.SK Spätný ráz je výsledkom nesprávneho používania píly a/alebo nesprávnych prevádzkových postupov alebo podmienok a dá sa mu predísť prijatím vhodných opatrení, ako je uvedené nižšie.

1. Držte pílu pevne oboma rukami a ruky umiestnite tak, aby odolali silám spätného rázu. Umiestnite

svoje telo na obe strany čepele, ale nie v jednej rovine s čepeľou. Spätný ráz by mohol spôsobiť skok píly dozadu, ale sily spätného rázu môže ovládať operátor, ak sa prijmú vhodné opatrenia.

2. Keď sa kotúč zasekne, alebo keď z akéhokoľvek dôvodu prerušíte rez, uvoľnite spúšť a držte pílu

nehybne v materiáli, kým sa kotúč úplne nezastaví. Nikdy sa nepokúšajte odstrániť pílu z obrobku alebo ťahať pílu dozadu, keď je kotúč v pohybe, inak môže dôjsť k spätnému rázu. Preskúmajte a vykonajte nápravné opatrenia na odstránenie príčiny zaseknutia čepele.

3. Pri opätovnom spustení píly v obrobku vycentrujte pílový kotúč v záreze a skontrolujte, či zuby píly nie

sú zapadnuté do materiálu. Ak sa pílový kotúč zasekne, môže pri opätovnom spustení píly vyskočiť alebo spätný ráz od obrobku.

4. Podporte veľké panely, aby ste minimalizovali riziko zovretia čepele a spätného rázu. Veľké panely

majú tendenciu prehýbať sa vlastnou váhou. Podpery musia byť umiestnené pod panelom na oboch stranách, blízko línie rezu a blízko okraja panelu.

5. Nepoužívajte tupé alebo poškodené čepele. Nenaostrené alebo nesprávne nastavené čepele vytvárajú

úzky zárez, ktorý spôsobuje nadmerné trenie, zasekávanie čepele a spätný ráz.

6. Uzamykacie páky na nastavenie hĺbky čepele a sklonu musia byť pred rezaním pevne utiahnuté a

zaistené. Ak sa nastavenie kotúča počas rezania posunie, môže to spôsobiť zaseknutie a spätný ráz.

7. Buďte obzvlášť opatrní pri vykonávaní „zanorenia“ do existujúcich stien alebo iných slepých oblastí.

Vyčnievajúci nôž môže rezať predmety, ktoré môžu spôsobiť spätný ráz. Bezpečnostné pokyny pre píly s výkyvným krytom kotúča

1. Pred každým použitím skontrolujte, či je spodný kryt správne uzavretý. Neprevádzkujte pílu, ak sa

spodný kryt nepohybuje voľne a okamžite sa nezatvorí. Nikdy neupínajte ani nepriväzujte spodný kryt v otvorenej polohe. Ak píla náhodou spadne, spodný kryt môže byť ohnutý. Zdvihnite spodný kryt pomocou zaťahovacej rukoväte a uistite sa, že sa voľne pohybuje a nedotýka sa čepele ani inej časti vo všetkých uhloch a hĺbkach rezu.

2. Skontrolujte činnosť pružiny spodného krytu. Ak ochranný kryt a pružina nefungujú správne, je

potrebné ich pred použitím opraviť.

3. Spodný kryt môže fungovať pomaly v dôsledku poškodených častí, lepkavých usadenín alebo

nahromadenia nečistôt. Spodný kryt by sa mal zasunúť ručne iba pri špeciálnych rezoch, ako sú „zanorovacie rezy“ a „zložené rezy“. Zdvihnite spodný kryt zatiahnutím rukoväte a akonáhle kotúč vnikne do materiálu, spodný kryt sa musí uvoľniť. Pri všetkých ostatných pílach by mal spodný kryt fungovať automaticky.

4. Pred položením píly na stôl alebo podlahu vždy dbajte na to, aby spodný kryt zakrýval kotúč.

Nechránený, dobiehajúci kotúč spôsobí, že píla bude kráčať dozadu a reže všetko, čo jej stojí v ceste. Uvedomte si čas, ktorý trvá, kým sa čepeľ zastaví po uvoľnení spínača. Ďalšie bezpečnostné pokyny pre všetky píly so štiepacím nožom

1. Použite vhodný štiepací nôž pre používanú čepeľ. Aby štiepací nôž fungoval, musí byť hrubší ako telo

čepele, ale tenší ako súprava zubov čepele.

2. Nastavte štiepací klin podľa popisu v tomto návode na obsluhu. Nesprávne rozmiestnenie,

umiestnenie a zarovnanie môže spôsobiť, že štiepací klin nebude účinný pri predchádzaní spätnému rázu.

3. Vždy používajte štiepací nôž, s výnimkou rezania ponorením. Štiepací nôž sa musí po zanorení

vymeniť. Štiepací nôž spôsobuje interferenciu počas ponorného rezu a môže spôsobiť spätný ráz.

4. Aby štiepací klin fungoval, musí byť zasunutý do obrobku. Štiepací nôž je neúčinný pri predchádzaní

spätnému rázu pri krátkych rezoch.

5. Nepracujte s pílou, ak je štiepací klin ohnutý. Dokonca aj ľahké rušenie môže spomaliť rýchlosť

zatvárania krytu. Ďalšie bezpečnostné pokyny pre kotúčové píly

1. Noste chrániče sluchu. Vystavenie hluku môže spôsobiť stratu sluchu.

2. Prednostne noste protiprachovú masku.SK

3. Nepoužívajte kotúče s väčším alebo menším priemerom, ako je odporúčané. Správny výkon čepele

5. Nepoužívajte čepeľ vyrobenú z rýchloreznej ocele.

6. Nepoužívajte nôž, ktorý nie je v súlade s funkciami popísanými v tomto návode.

7. Na zastavenie noža nevyvíjajte bočnú silu.

8. Nenastavujte pohyblivý ochranný kryt do otvorenej polohy.

9. Zabezpečte voľne sa pohybujúci kryt bez viazania.

10. Zabezpečte správny pohyb navíjacieho mechanizmu celého ochranného systému.

11. Pred výmenou čepele, nastavením alebo inou údržbou náradie vždy odpojte zo siete.

12. Nikdy nepoužívajte žiadny brúsny kotúč, pokiaľ nie je nástroj špeciálne navrhnutý pre brúsne kotúče.

13. Nepoužívajte čepeľ s tenším telom čepele ako štiepací nôž a súprava zubov.

14. Štiepací klin musí byť nastavený maximálne 5 mm od kruhu zubov čepele a dĺžka zubov pod spodným

okrajom štiepacieho noža nesmie byť väčšia než 5 mm.

15. Vždy používajte štiepací nôž, s výnimkou rezania ponorením.

16. Nikdy nepoužívajte abrazívne rezné kotúče.

VAROVANIE: Určitý prach vytvorený rezaním obsahuje chemikálie, o ktorých je známe, že spôsobujú rakovinu, vrodené chyby alebo iné reprodukčné poškodenie. Niektoré príklady týchto chemikálií sú:

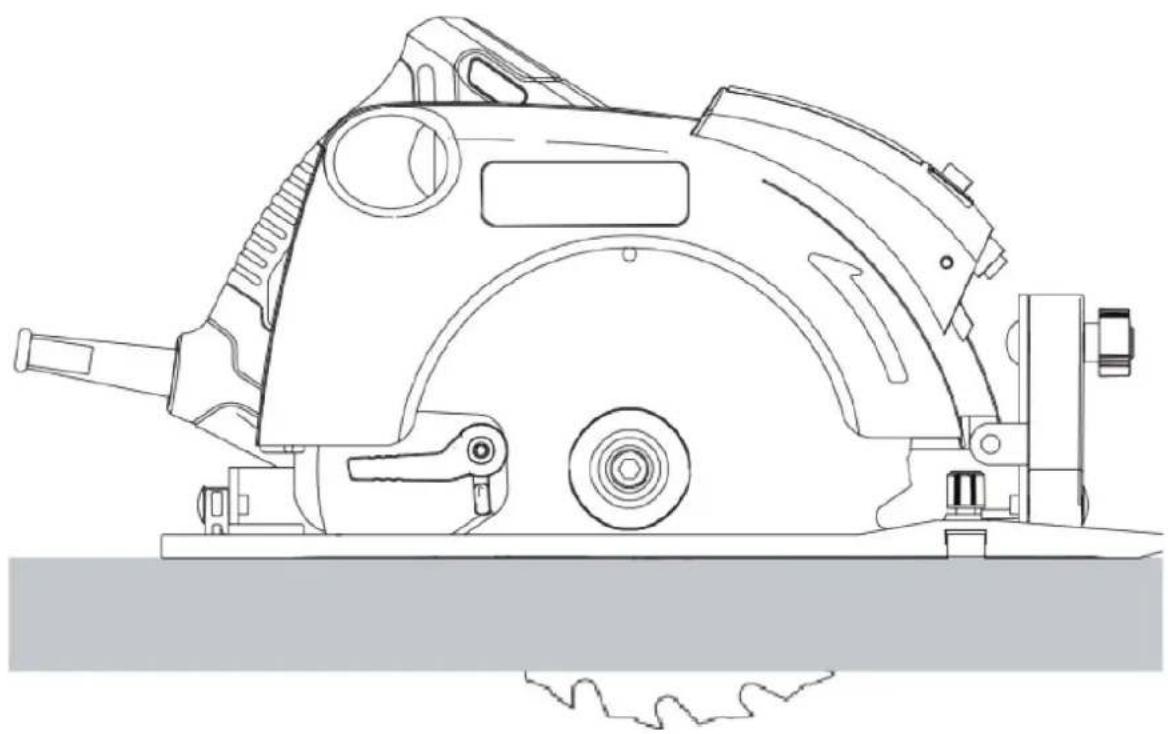

2. Posuňte základnú dosku (6), aby ste dosiahli správnu hĺbku rezu.

3. Utiahnite gombík nastavenia hĺbky (11). Pre optimálne výsledky nechajte pílový kotúč vyčnievať z

Nastavenie skosenia: Uhol skosenia je možné nastaviť od 0° do 45°.

1. Uvoľnite gombík nastavenia skosenia (3).

2. Nastavte uhol skosenia naklonením základnej dosky (6), kým značka nebude ukazovať požadovaný

Nastavenie topánky pre 90° rezy.

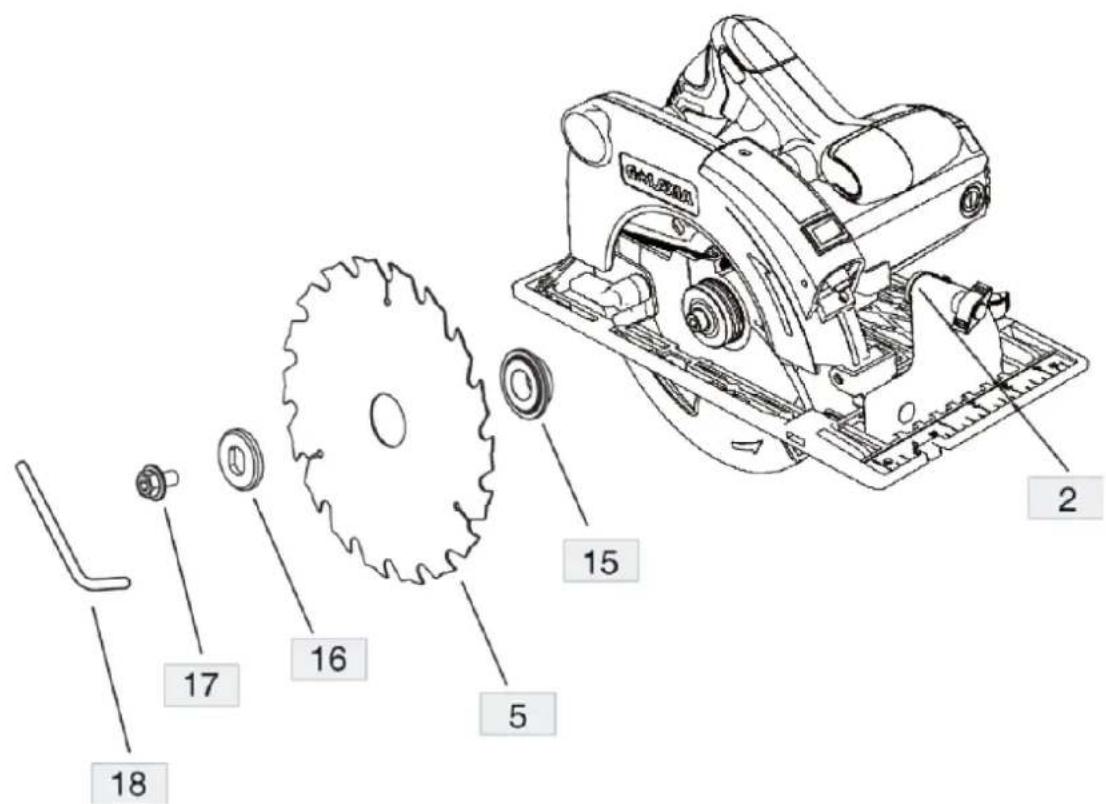

Výmena pílového kotúča: Pred inštaláciou alebo demontážou disku kolesa dávajte pozor, aby ste vypli vypínač a vytiahli zástrčku zo zásuvky. Ak chcete čepeľ (5) rozobrať, najskôr zatlačte na blokovaciu tyč hriadeľa, aby sa čepeľ nemohla otáčať. Uvoľnite šesťhranné skrutky (14) proti smeru hodinových ručičiek pomocou kľúča (18). Odstráňte šesťhranné skrutky (17), podložky (16) a (15) a čepeľ (5). Nainštalujte nôž (5) podľa opačného postupu ako pri demontáži noža kolesa. Pri inštalácii kotúča sa uistite, že smer označený šípkou na povrchu kotúča je rovnaký ako smer označený šípkou na kryte kolesa. Šesťhranná skrutka (17) musí byť pevne utiahnutá.SK

Montáž a nastavenie paralelného vodidla: Paralelné vodidlo (12) sa používa na rezanie rovnobežne s okrajom obrobku. Montáž

1. Uvoľnite zaisťovaciu skrutku (3), aby ste umožnili prechod paralelného vodidla.

2. Vložte paralelné vodidlo (12) do základnej dosky (6) podľa obrázka.

1. Uvoľnite zaisťovaciu skrutku (3) a nastavte paralelné vodidlo (12) na požadovanú šírku.

2. Uistite sa, že materiál, ktorý sa má rezať, je pevne zaistený na mieste.

3. Na náradie tlačte len jemne a nevyvíjajte bočný tlak na pílový kotúč.

1. Uistite sa, že ochranné kryty boli namontované správne. Ochranný kryt pílového kotúča musí byť v

2. Uistite sa, že sa pílový kotúč otáča v smere šípky na kotúči.

Zapínanie a vypínanie Z bezpečnostných dôvodov je vypínač (8) vášho náradia vybavený bezpečnostným tlačidlom (9).

1. Na odblokovanie nástroja stlačte bezpečnostné tlačidlo.

2. Ak chcete náradie spustiť, stlačte hlavný vypínač (8). Po uvoľnení hlavného vypínača sa automaticky

aktivuje bezpečnostný vypínač, aby sa zabránilo neúmyselnému spusteniu stroja. Náradie nezapínajteSK ani nevypínajte, keď sa pílový kotúč dotýka obrobku alebo iných materiálov. Neovládajte blokovanie vretena, keď je nástroj v chode. Držanie a vedenie nástroja

1. Uchopte náradie za hlavnú rukoväť a prednú rukoväť (1), aby ste pílu správne viedli.

2. Pre optimálne výsledky upnite obrobok zdola nahor.

3. Sledujte čiaru nakreslenú na obrobku pomocou značky.

4. V prípade uhla skosenia 45 stupňov sledujte čiaru nakreslenú na obrobku pomocou značky.

5. Kábel veďte preč v jednej línii so zadnou časťou náradia.

3.4. Čistenie a údržba a) Pred každým čistením, nastavovaním a výmenou príslušenstva alebo v prípade, že sa zariadenie nepoužíva, odpojte sieťovú zástrčku a nechajte zariadenie úplne vychladnúť.

• Počkajte, kým sa rotujúce prvky nezastavia. b) Na čistenie povrchu používajte len nekorozívne čistiace prostriedky. c) Po vyčistení zariadenia je potrebné všetky časti pred ďalším použitím úplne vysušiť. d) Prístroj skladujte na suchom a chladnom mieste, bez prístupu vlhkosti a priameho slnečného žiarenia. e) Zariadenie nestriekajte prúdom vody ani ho do nej neponárajte. f) Nedovoľte, aby sa do zariadenia dostala voda cez otvory v jeho plášti. g) Vyčistite vetracie otvory pomocou kefy a stlačeného vzduchu. h) Zariadenie sa musí pravidelne kontrolovať, aby sa overila jeho technická efektívnosť a zistilo sa prípadné poškodenie.

i) Na čistenie používajte mäkkú handričku.
