MANUALE UTENTE SAW1300 MSW

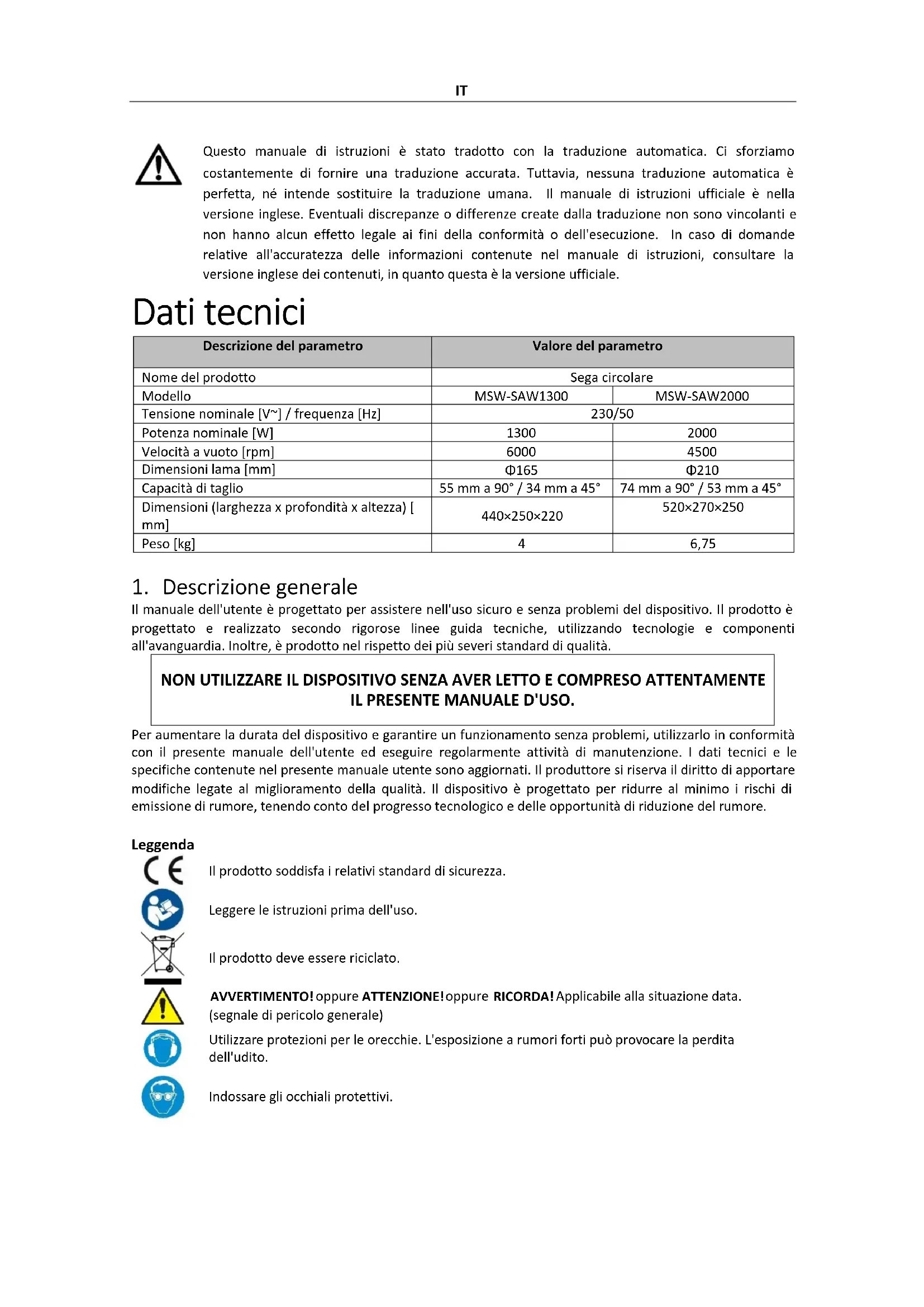

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforzano costamente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create alla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenate nel manuale di istruzioni, consultare la versione inglese dei contentuti, in quanto esta è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Sega circolare
Modello	MSW-SAW1300	MSW-SAW2000
Tensione nominale [V~] / frequenza [Hz]	230/50
Potenza nominale [W]	1300	2000
Velocità a vuoto [rpm]	6000	4500
Dimensioni lama [mm]	Φ165	Φ210
Capacità di taglio	55 mm a 90° / 34 mm a 45°	74 mm a 90° / 53 mm a 45°
Dimensioni (larghezza x profondità x altezza) [mm]	440×250×220	520×270×250
Peso [kg]	4	6,75

1. Descrizione generale

Il manuale dell'utente è progettato per assistere nell'uso sicuro e alla problemi del dispositivo. Il prodotto è progettato e realizzato secondo rigorose linee guida tecniche, utilizzando technologie e componenti all'avanguardia. Inoltre, è prodotto nel rispetto dei più severi standard di qualità.

NON UTILIZZARE IL DISPOSITIVO SENZA AVER LETTTO E COMPreso ATTENTAMENTE IL PRESENTE MANUALE D'USO.

Per augmentare la durata del dispositivo e garantire un funzionamento nella problema, utilizzarlo in conformità con il presente manuale dell'utente ed eseguire regolarmente attività di manutenzione. I dati tecnici e le specifiche contente nel presente manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche legate al miglioramento della qualità. Il dispositivo è progettato per ridurre al minimo i rischi di emissione di rumore, tenendoiconto del progresso technologico e delle opportunità di riduzione del rumore.

Leggenda

Il prodotto soddisfa i relativi standard di sicurezza.

Leggere le istruzioni prima dell'uso.

Il prodotto deve essere riciclato.

AVVERTIMENTO! oppure ATTENZIONE!oppure RICORDA! Applicabile alla situazione data. (segnale di pericolo generale)

Utilizzare protezioni per le orecchie. L'esposizione a rumori forti cui provocare la perdita dell'udito.

Indossare gli occhiali protettivi.

Indossare una maschera antipolvere (protezione delle vie respiratoriè).

Indossare guanti di protezione.

ATTENZIONE! Elementi rotanti.

ATTENZIONE! I disegni contenuti in quello manuale sono solo a scopo illustrativo e in alcuni dettagli potrebbero differire dal prodotto reale.

2. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avventenze relative alla sicurezza e tutte le istruzioni. La mancata osservanza delle avventenze e delle istruzioni più provocare scosse elettriche, incendi e/o lesioni gravi o addirittura la morte.

I termini "dispositivo" o "prodotto" vengono utilizzati nelle avventenze e nelle istruzioni per fare riferimento a: Sega circolare

2.1. Sicurezza elettrica

a) La spina deve adattarsi alla presa. Non modificare la spina in alcun modo. L'utilizzo di spine originali e prese adatte riduce il rischio di scosse elettriche.
b) Evitare di toccare elementi collegati a terra come tubi, riscaldatori, caldaie e frigoriferi. Il rischio di scosse elettriche aumenta se il dispositorioesso a terra è esposto alla pioggia, a diretto contatto con una superficie bagnata o in funzione in un ambiente umido. L'ingresso di acqua nel dispositorio aumenta il rischio di danni al dispositorio è di scosse elettriche.
c) Utilizzare il cavolo in conformità all'uso previsto. Non utilizzato mai per trasportare l'apparecchio o per staccare la spina alla presa. Tenere il cavolo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio di scosse elettriche.
d) Se si lavora con il dispositivo all'esterno, assicurarsi di utilizzare una prolunga adatta all'uso esterno. L'uso di una prolunga adatta per uso esterno riduce il rischio di scosse elettriche.
e) Se non è possibile evitare l'utilizzo del dispositivo in un ambiente umido, è necessario applicare un dispositivo a corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.
f) Reggere l'apparecchio tramite maniglie isolate prestando particolare attenzione a non tagliare il cavolo di alimentazione o altri fili sotto tensione. Tagliare il cavo potrebbe provocare una scossa elettrica.

2.2. Sicurezza sulippo di lavoro

a) Assicurarsi che il posto di lavoro sia ordinato e ben illuminato. Un posto di lavoro disordinato o scarsamente illuminato può causare incidenti. Cercare di anticiparecisionhe potrebbe accadere, osservare casa staucceedendo e usare il buon senso quando si lavora con il dispositivo.
b) Non utilizzato il disposativo in una zona a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Il disposativo genera scintille che possono incendiare polveri o fumi.
c) Quando si riscontrano danni o funzionamento anomalo, spegnere immediatamente l'apparecchio e segnalarlo alla indugio ad un supervisore.
d) In caso di dubbi sul corretto funzionamento del dispositivo contattare il servizio assistenza del produttore.
e) Solo il punto di assistenza del produttore può riparare il dispositivo. Non tentare alcuna riparazione in modo independente!
f) In caso di incendio, per spegnerlo utilizzato esclusivamente estintori a polvere o ad anidride carbonica (CO2) adatti all'uso su apparecchi sotto tensione.
g) É vietato l'accesso alla postazione di lavoro a bambini o persone non autorizzate. (Una distrizione cui comportare la perdita di controllo del dispositivo).
h) Utilizzare il dispositorio in uno spazio ben ventilato.
i) Durante il funzionamento con il dispositorio si formano polvere e detriti, è necessario proteggere le personne non autorizzate dai loro effetti dannosi.

Ricordati! Quando siutilizza il dispositorio, proteggere i bambini e gli altri astanti.

2.3. Sicurezza personale

a) Non utilizzato il disposativo in caso di stanchezza, malattia o sotto l'effetto di alcool, narcotici o farmaci che possono compromettere significativamente la capacité di utilizzo del disposativo.
b) Quando si lavora con il dispositorio, usare il buon senso e prestare attenzione. La temporanea perdita di concentrazione durante l'utilizzo dell'apparecchio cui cause gravi lesions.
c) Utilizzare i dispositivi di protezione individuale richiesti per lavorare con il dispositivo, specificati nella sezione 1 (Legenda). L'uso di dispositivi di protezione individuale corretti e omologati riduce il rischio di subire lesioni.
d) Per evitare che il dispositivo si accenda accidentalmente, assicurarsi che l'interruttore sa in posizione OFF prima di collegarlo a una fonte di alimentazione.
e) Non sopravallutare le tue capacità. Quando si utilizza il dispositovo Maintainere l'equilibrio e rimanere sempre stabili. Cià garantirà un migliorie controlo del dispositovo in situazioni impreviste.
f) Non indossare abiti larghi o gioielli. Tenere capelli, vestiti e guanti lontano delle parti in movimento. Abiti larghi, gioielli o capelli lunghi potrebbero impigliari s delle parti in movimento.
g) Se è necessario collegare l'aspirazione al disposito, controllare tutti i collegamenti e assicurarsi che siano serrati. L'utilizzo di un systema di depolverazione può ridurre il rischio associato alla polvere.
h) Rimuovere tutti gli strumenti di regolazione o le chiavi prima di accendere il disposativo. Un utensile o una chiave lasciata nella parte rotante del disposativo cui poce causare lesioni.

2.4. Utilizzo sicuro del disposativo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzato strumenti adeguati per il compito assegnato. Un dispositivo correttamente selezionato svolverà il compito per il quale è stato progettato meglio e in modo più sicuro.
b) Non utilizzato il dispositorio se l'interrottore ON/OFF non funziona correttamente (non accende e spegne il dispositorio). I dispositori che non possono essere accesi e spenti tramite l'interrottore ON/OFF sono pericolosi, non devono essere utilizzati e devono essere riparati.
c) Assicurarsi che la spina sia scollegata alla presa prima di tentare qualsiasi regolazione, sostituzione di utensili o prima di mettere da parte il dispositivo. Tali precauzioni ridurranno il rischio di attivazione occidentale del dispositivo.
d) Quando non in uso, conservare in un luogo sicuro, lontano alla portata dei bambini e da persona che non hanno familiarità con il dispositivo e che non hanno letto il manuale utente. Il dispositivo può rappresentare un pericolò nelle mani di utenti inesperti.
e) Mantenere il disposativo in buono stato tecnico. Prima di agli utilizzo verificare la presenza di danni generali e in particolare verificare la presenza di parti o elementi incrinati e di qualsiasi altra condizione che possa compromettere il funzionamento sicuro del disposativo. Se si riscontrano danni, consignare il disposativo per la riparazione prima dell'uso.
f) Tenere il dispositivo fuori alla portata dei bambini.
g) La riparazione o la manutenzione del disposito deve essere eseguita da personale qualificato, utilizzando solo pezioni di ricambio originali. Ciò garantirà un utilizzo sicuro.
h) Per garantire l'integrità operativa del dispositivo, non rimuovere le protezioni montate in fabbrica e non allentare alcuna vite.
i) Durante il trasporto e la movimentazione del dispositivo tra il magazzino e la destinazione, tenero conto dei principi di salute e sicurezza sul lavoro per le operazioni di trasporto manuale applicabili nel paese in cui verrà utilizzato il dispositivo.
j) Evitare situazioni in cui il disposativo si blocca durante l'uso a causa di un carico eccessivo. Ci potrebbe causare il surriscaldamento degli elementi di azionamento e dati al disposativo.
k) Non toccare le parti snodabili o gli accessori, a meno che il dispositivo non sia stato scollegato alla fonte di alimentazione.
J) Nonutilizzare lame danneggiate, incrinate o deformate.
m) Non utilizzato mai guarnizioni e viti danneggiate o inadeguate che fissano il disco da taglio. Le guarnizioni e i bulloni installati sono appositamente progettati per una determinata sega al fine di augmentare la produttività e la sicurezza di utilizzo.

n) Utilizzare dischi di dimensioni e forma adeguate. L'utilizzo di un disco sbagliato cui lo comportare la perdita di controllo sul dispositorio.
o) Nota: tenere le mani lontane alla superficie di taglio e alla lama. Tenere l'altra mano sull'impugnatura aggiantiva della sega. Se entrambre le mani tengono la sega, non è possibile ferirsi le mani con la lama.
p) Non infrilare la mano sotto il pezzo da lavorare durante il funzionamento della sega. La protezione della lama non protege l'utente dal contatto con la lama sotto il pezzo da lavorare.
q) Non tenere mai il pezzo in lavorazione con le mani o tra le gambe. Deve essere fissato su una superficie stabile. Quando si lavora con il dispositivo, è necessario eseguire il lavoro correttamente per ridurre al minimo il rischio di causare lesioni personali, bloccare la lama di taglio o perdere il controllo del dispositivo.
r) La seguenza di un uso improprio dell'apparechio,cioe: bloccaggio del disco nell'intercapedine, errata regolazione del disco, errata regolazione del disco nell'intercapedine (incastro dei denti di taglio nel pezzo) è il contraccolpo del dispositivo,positivo dal pezzo in lavorazione verso l'utente.
s) Et vietato utilizzare il dispositivo se lo schermo inferiore o le molle dello schermo sono danneggiati o difettosi.
t) Non restare mai in linea con la sega, poiché in caso di contraccolpo la sega colpirebbe l'utente. E necessario farsi da parte.

ATTENZIONE! Nonostante la struttura sicura dell'apparecchio e le sue caratteristiche protettive, e nonostante l'utilizzo di elementi aggiuntivi per la protezione dell'operatore, durante l'utilizzo dell'apparecchio sussiste comunique un leggero rischio di incidenti o lesions. Stai attento e usa il buon senso quando usi il dispositorio.

3. Utilizzare le linee guida

La sega circolare è un appearecchio progettato per il taglio di legno ed elementi simili al legno.

Il prodotto è destinato esclusivamente all'uso domestico.

L'utente è responsable per eventuali danni derivanti dall'uso non conforme del disposativo.

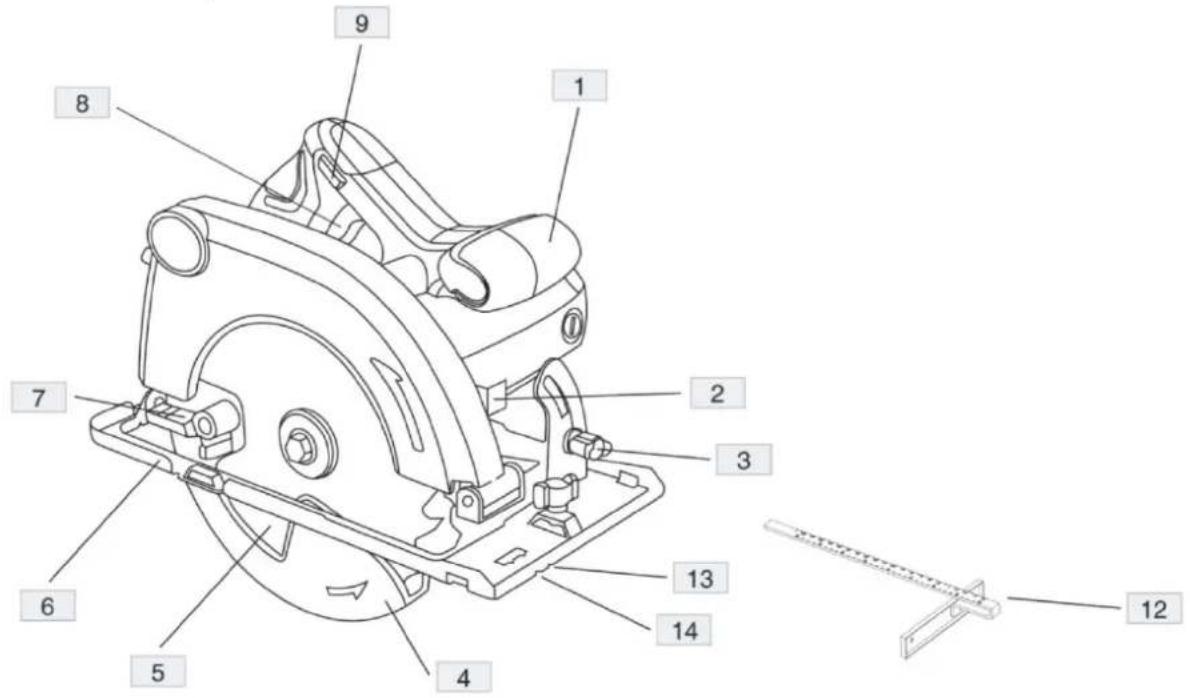

3.1. Descrizione del disposativo

La descrizione vale per entrambi i modelli.

1. Maniglia anteriore

2. Blocco del mandrino

3. Manopola di regolazione del taglio inclinato

4. Protezione inferiore

5. Lama della sega

6. Piastra di base

7. Leva di retrazione della protezione inferiore

8. Interruttore di accensione/spegnimento

9. Pulsante di sicurezza

10. Manopola di regolazione della profondità

11. Manopola di bloccaggio della guida parallela

12. Recinzione parallela

13. Segno di taglio 45^

14. Segno di taglio 0^

3.2. Preparation per l'uso

NORMEDI SICUREZZA AGGIUNTIVE

1. Tenere le mani lontane dall'area di taglio e alla lava. Tieni la lancetta dei secondi sull'impugnatura ausiliaria o sull'alloggiamento del motore. Se entrambé le mani tengono la sega, non possono essere tagliate alla lava.
2. Non raggiungere il pezzo da lavorare. La protezione non può proteggervi alla lama sotto il pezzo da lavorare.
3. Adattare la profondità di taglio allo spessore del pezzo. Meno di un dente intero dei denti della lamà dovrebbe essere visibile quello pezzo in lavorazione.
4. Non tenere mai il pezzo tagliato tra le mani o sulla gamba. Fissare il pezzo su una piattaforma stabile. è importante supportare adeguatamente il lavoro per ridurre al minimo l'esposizione del corpo, il carico eccessivo o la perdita di controllo.
5. Tenere l'utensile elettrico dalle superfici di presa isolate quando si esgue un'operazione in cui l'utensile da taglio potrebbe entrare in contatto con cavi nascosti o con il proprio cavo. Il contatto con un filo "sotto tensione" metterà "sotto tensione"anche le parti metalliche esposte dell'utensile elettrico e provocherà una scossa all'operatore.
6. Durante lo strappo, utilizzare sempre una guida parallela o una guida a bordo dritto. Ciò migliorara la precisione del taglio e riduce la possibilità che la lama si incepi.
7. Utilizzare sempre lame con dimensioni e forma corrette (diamantate anziché rotonde) dei fori dell'albero. Le lame che non corrispondono all'hardware di montaggio della sega gireranno in modo eccentrico, causando la perdita di controllo.
8. Non utilizzato mai rondelle o bulloni della lama danneggiati o non corretti. Le rondelle della lama e il bullone sono progettati appositamente per la vostra sega, per prestazioni e sicurezza di funzionamento ottimali.

Ulteriori istruzioni di sicurezza per tutte le cause della sega e per la prevenzione dei contraccolpi da parte dell'operaatore:

1. Il contraccolpo è una reazione improvvisa a una lama della sega schiacciata, bloccata o disallineata, che provoca il sollevamento incontrato della sega dal pezzo in lavorazione verso l'operatore.
2. Quando la lama viene schiacciata o bloccata saldamente alla chiusura del taglio, la lama si blocca e la reazione del motore riporta rapidamente l'unità verso l'operatore.
3. Se lalama si attorciglia o si disallinea nel taglio, i denti sul bordo posteriore della lama posso nscavare nella superficie superiore del legno facendo s che la lama esca dal solco e salti indietro verso l'operatore.

Il contraccolpo è il risultato di un uso improprio della sega e/o di procedure o condizioni operative errate e più essere evitato adottando le precauzioni adeguate come indicato di seguito.

1. Mantenere una presa salda con entrambé le mani sulla sega e posizionare le braccia per resistere alle forze di contraccolpo. Posizione il corso su entrambi i lati della lama, ma non in linea conessa. Il contraccolpo potrebbe far saltare all'indietro la sega, ma le forze del contraccolpo sono essere controllate dall'operatore, se vengono prese le dovute precauzioni.
2. Quando la lama si inceppa, o quando si interrompe un taglio per qualsiasi motivo, rilasciare il grilletto e tenere la sega immobile nel materiale finché la lama non si arresta Completely. Non tentare mai di rimuovere la sega dal lavoro o di tirarla indietro nelle la lama è in movimento, altrimenti potrebbe verificarsi un contraccolpo. Indagare e intraprenderere azioni correttive per eliminare la causa dell'inceppamento della lama.
3. Quando si riavvia la sega nel pezzo da lavorare, centrare lalama nel solco e verificare che i denti della sega non siano innestati nel materiale. Se lalama della sega è inceppata, potrebbe sollevarvi o subire un contraccolpo dal pezzo in lavorazione quando la sega viene riaviata.
4. Supportare pannelli di grande dimensioni per ridurre al minimo il rischio di pizzicamento e contraccolpo della lama. I pannelli di grande dimensioni tendono ad abbassarsi fatto il proprio peso. I supporti devono essere posizionati在整个 pannello su entrambi i lati, vicino alla linea di taglio e vicino al bordo del pannello.
5. Non utilizzato lame smussate o danneggiate. Le lame non affiliate o impostate in modo errato producono un taglio stretto causando eccessivo attrito, inceppamento della lama e contraccolpo.
6. Le leve di bloccaggio per la regolazione della profundità della lama e dell'inclinazione devono essere serrate e fissate prima di effettuire il taglio. Se la regolazione della lama si sposta durante il taglio, ciò potrebbe causare inceppamenti e contraccolpi.
7. Prestare particolare attenzione quando si effettua un "taglio a tuffo" nei muri esistenti o in altre arec cieche. La lama sporgente cui tagliare oggetti che possono causare contraccolpi.

Istruzioni di sicurezza per seghe con protezione lama oscillante

1. Controllare la corretta chiusura della protezione inferiore prima di agli utilizzato. Non utilizzare la sega se la protezione inferiore non si muove liberamente e non si chiude immediatamente. Non bloccare o legare mai la protezione inferiore in posizione aperta. Se la segacade accidentalmente,la protezione inferiore potrebbe piegarsi.Sollevare la protezione inferiore con la maniglia retrattile e assicurarsi che si nuova liberamente e non tocchi la lama o qualsiasi altra parte, in tutti gli angoli e profondità di taglio.
2. Controllare il funzionamento della molla della protezione inferiore. Se la protezione e la molla non funzionano correttamente, devono essere sottomposte a manutenzione prima dell'uso.
3. La protezione inferiore potrebbe funzionare lentamente a causa di parti danneggiate, depositi gommosi o accumulo di detriti. La protezione inferiore deve essere retratta manualmente solo per tagli speciali come "tagli a tuffo" e "tagli composti". Sollevare la protezione inferiore ritraendo la maniglia e non appena la lama entra nel materiale, è necessario rilasciare la protezione inferiore. Per tutte le altre operazioni di taglio, la protezione inferiore dovrebbe funzionare automaticamente.
4. Osservare sempre che la protezione inferiore copra la lama prima di posizionare la sega sul banco o sul pavimento. Una lama che procede per inerzia non protetta farà si che la sega cammini all'indietro, tagliando tutto ciò che si trova sul suo cammino. Prestare attenzione al tempo necessario affinché la lama si fermi dopo aver rilasciato l'interruttore.

Ulteriori istruzioni di sicurezza per tutte le seghe con coltello fenditore

1. Utilizzare il coltello fenditore appropriato per la lama utilizzata. Perché il coltello fenditore funzioni, deve essere più spesso del corso della lama ma più sottile della dentatura della lama.

2. Regolare il coltello fenditore come detrito in quello manuale di istruzioni. Una spaziatura, un posizionamento e un allineamento errati possono renderere il coltello fenditore inefficace nel prevenire il contraccolpo.

3. Utilizzare sempre il coltello fenditore tranne durante il taglio a tuffo. Il coltello fenditore deve essere sostituito dato il taglio a tuffo. Il coltello fenditore provoca interferenze durante il taglio a tuffo e può create contraccolpi.
4. Affinché il coltello fenditore funzioni, deve essere innestato nel pezzo. Il coltello fenditore è inefficace nel prevenire il contraccolpo durante i tagli brevi.
5. Non utiliser la sega se il coltello fenditore è piegato. Anche una leggera interferenza può rallentare la velocità di chiusura di una protezione.

Ulteriori istruzioni di sicurezza per seghe circolari

1. Indossare protezioni per le orecchie. L'esposizione al rumore più causare la perdita dell'udito.
2. Indossare preferibilmente una maschera antipolvere.
3. Non utilizzato lame di diametro maggiore o minore di quello consigliato. Per la corretta classificazione della lama fare riferimento ai dati tecnici.
4. Nonutilzzarelame deformatoincrinate.
5. Nonutilizzareuna lama in acciaio rapido.
6. Non utilizzato una lama non conforme alle caratteristiche descritte in questo manuale.
7. Non esercitare forza laterale per fermare la lama.
8. Non impostare la protezione mobile in posizione aperta.
9. Garantire che la protezione si nuova liberamente alla legarsi.
10. Garantire il corretto movimento del meccanismo di retrazione di tutto il systema di protezione.
11. Prima della sostituzione, regolazione o altra manutenzione della lama, scollegare sempre l'utensile.
12. Non utilizzato mai mole abrasive a meno che non si tratti di uno strumento appositamente progettato per mole abrasive.
13. Non utilisezare una lama con un corpo più sottile del coltello fenditore e del set di denti.
14. Il coltello fenditore deve essere regolato a non più di 5 mm dal cerchio dei denti della lama e la lunghezza del dente nelle bordo inferiore del coltello fenditore non deve essere maggiore di 5 mm.
15. Utilizzare sempre il coltello fenditore tranne durante il taglio a tuffo.
16. Nonutilizzaremai dischi da taglio abrasivi.

AVVERTENZA: parte della polvere creata dal taglio elettrico contiene sostanje chimiche note per causare cancro, difetti congeniti o altri danni riproduktivi. Alcuni esempi di queste sostanje chimiche sono:

1. Piombo da vernici a base di piombo.
2. Arsenico e cromo da legname reagito chimicamente.

Il rischio derivante da queste esposizioni varia a seconda della frequenza con cui svolgi questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e lavorare con attrezzature di sicurezza APPROVE.

3.3. Utilizzo del disposativo

Prima del montaggio e della regolazione scollegare sempre l'utensile.

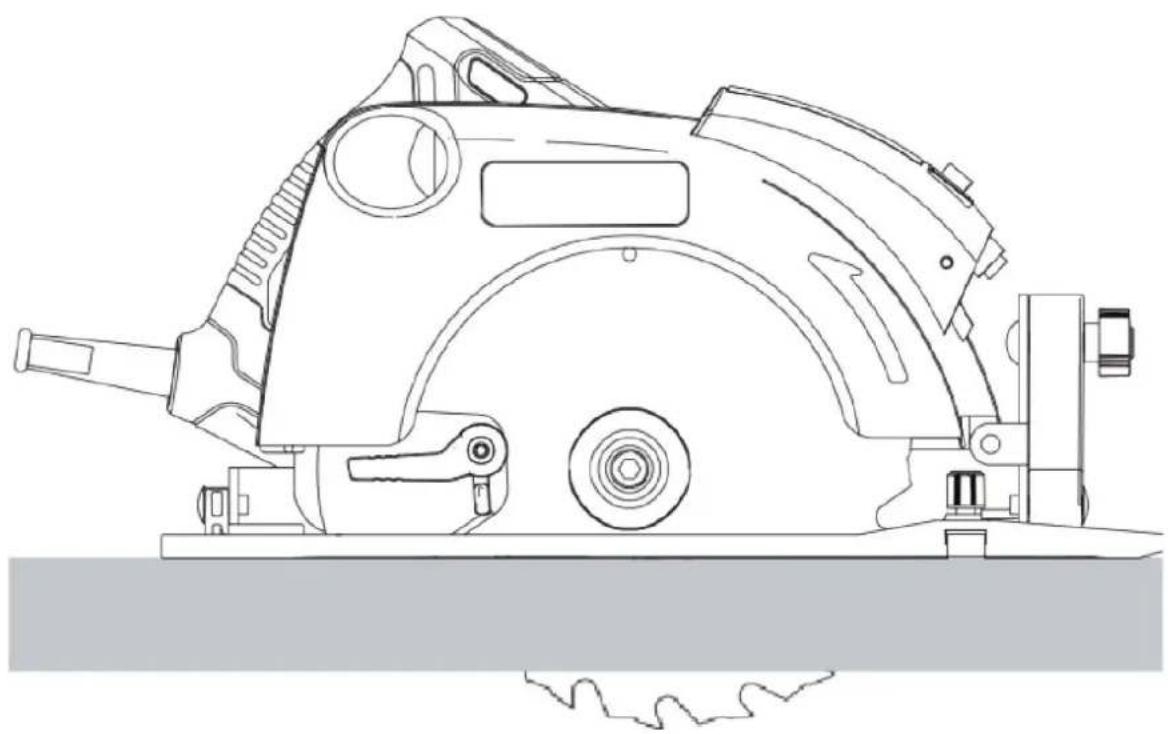

Regolazione della profondità di taglio:

1. Allentare la manopola di regolazione della profondità (11).
2. Spostare la piastra di base (6) per ottenere la corretta profundità di taglio.
3. Stringere la manopola di regolazione della profondità (11). Per risultati ottimali, lasciare che la lama della sega sporga dal pezzo in lavorazione di circa 3 mm.

Regolazione smusso:

L'angolo di smussatura cui estere regolato tra 0^ e 45^ .

1. Allentare la manopola di regolazione dell'inclinazione (3).
2. Impostare l'angolo di smusso inclinando la piastra di base (6) finché il segno non indica l'angolo desiderato sulla Scala.
3. Stringere la manopola di regolazione dell'inclinazione (3).

Regolazione del pattino per tagli a 90^

1. Regolare la sega su una smussatura di 0^
2. Ritrarre la protezione della lama utilizzando la leva (7) e posizionare la sega sul lato della lama.
3. Allentare la manopola di regolazione dell'inclinazione (3).
4. Posizione are un quadrato contro la lama e la scarpa per regolare l'impostazione a 90^

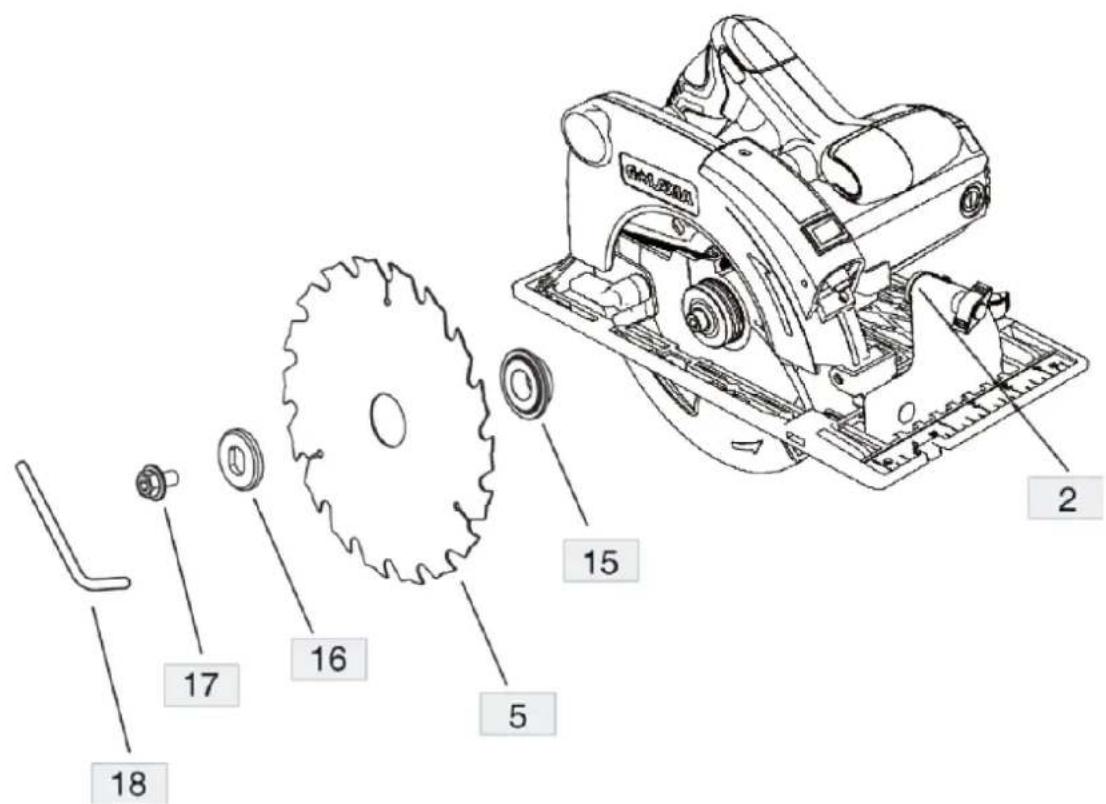

Sostituzione della lama della sega:

Fare attenzione a spegnere l'interruttore e scollegare la spina di alimentazione prima di installare o smontare il disco della ruota. Per smontare la lamia (5), premere prima con forza l'asta di bloccaggio dell'albero in modo che la lamia non possa ruotare. Allentare i bulloni esagonali (14) in senso antorario utilizzando la chiave (18). Rimuovere i bulloni esagonali (17), le rondelle (16) e (15) e la lamia (5). Installare la lamia (5) seguingo la procedura inversa rispetto allo smontaggio della lamia della ruota. Quando si installa la lamia, assicurarsi che la direzione individata alla freccia sulla superficie della lamia sua la stessa direzione individata alla freccia sul copriruota. Il bullone esagonale (17) delve essere serrato saldamente.

Montaggio e regolazione della guida parallela:

La guida parallela (12)ieneutilizzata pertagliare paralleamente al bordo del pezzo.

Portalama

1. Allentare la vite di bloccaggio (3) per consentire il passaggio della guida parallela.
2. Inserire la guida parallela (12) nella piatra di base (6) come molto.
3. Stringere la vite di bloccaggio (3).

Regolazione

1. Allentare la vite di bloccaggio (3) e regolare la guida parallela (12) alla larghezza desiderata.
2. Stringere la vite di bloccaggio (3).

Istruzioni per l'uso

1. Rispettare sempre le istruzioni di sicurezza e le norme applicabili.
2. Assicurarsi che il materiale da segare sia fissato saldamente in posizione.
3. Applicare solo una leggera pressione sull'utensile e non esercitare pressione laterale sulla lama della sega.
4. Evitare il sovraccarico.
5. Nonutilizzare lame eccessivamente usurate.
6. Nonutilizzare la sega per tagli a tasca.

Prima dell'operazione:

1. Assicurarsi che le protezioni siano state montate correttamente. La protezione della lama della sega deve essere in posizione chiusa.
2. Assicurarsi che la lama della sega ruoti nella direzione della freccia sulla lama.

Accensione spegnimento

Per motivi di sicurezza l'interruttore di accensione/spegnimento (8) del vostro utensile è dotato di un pulsante di sicurezza (9).

1. Premere il pulsante di sicurezza per sbloccare lo strumento.

2. Per avviare lo strumento, premere l'interruttore di accensione/spegnimento (8). Non appena si rilascia l'interruttore di accensione/spegnimento, l'interruttore di sicurezza si attiva automaticamente per impedire l'avvio involontario della macchina. Non accendere o spegnere l'utensile quando la lama della sega tocca il pezzo da lavorare o altri materiali. Non azionare il blocco del mandrino nelle l'utensile è in funzione.

Tenere e guidare lo strumento

1. Tenere l'utensile dall'impugnatura principale e dall'impugnatura anteriore (1) per guidare correttamente la sega.
2. Per risultati ottimali, serrare il pezzo dal basso verso l'alto.
3. Seguire la linea tracciata sul pezzo utilizzando il segno.
4. In caso di un angolo di smusso di 45 gradi seguire la linea tracciata sul pezzo utilizzato il segno.
5. Allontanare il cavo in linea con la parte posteriore dell'utensile.

3.4. Pulizia e manutenzione

a) Scollegare la spina e lasciare raffreddare completamente l'apparecchio prima di agli pulizia, regolazione o sostituzione degli accessori o se l'apparecchio non viene utilizzato.
- Attendere che gli elementi rotanti si fermino.
b) Utilizzare solo detergenti non corrosivi per pulire la superficie.
c) Dopo aver pulito il dispositorio, tutte le parti devono essere asciugate completeness prima di riutilizzarlo.
d) Conservare l'unità in un luogo fresco e asciutto, privo di umidità e privo di esposizione diretta alla luce solare.
e) Non spruzzare il dispositivo con un getto d'acqua né immergerlo in acqua.
f) Non consentire all'acqua di penetrare all'interno del dispositorioattraverso le prese d'aria nell'alloggiamento del dispositorio.
g) Pulire le prese d'aria con una spazzola e aria compressa.
h) Il dispositorio deve essere regolarmente ispezionato per verificarne l'efficienza tecnica e individuare eventuali danni.
i) Per la puliziautilizzare un panno morbido.
j) Non utilizzato oggetti appuntiti e/o metallici per la pulizia (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare il materiale superficieale dell'apparecchio.
k) Non pulire il dispositivo con sostanje acide, agenti di uso medico, diluenti, carburante, oli o altre sostanje chimiche perché potrebbero danneggiare il dispositivo.

SMALTIMENTO DEI DISPOSITIVI USATI:

Non smaltire quello dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di riciclaggio e raccolta di dispositivi elettrici ed elettrici. Controllare il symbolo sul prodotto, sul manuale di istruzioni e sulla confezione. La plastica utilizzata per costruire il dispositivo più essere riciclata in conformità con le relative marcature. Scegliendo di riciclare dai un contributo significativo alla protezione del nostro ambiente.

Contatta le autorità locali per informazioni sul tuo impianto di riciclaggio locale.
