GEBRUIKSAANWIJZING LC 353iVX HUSQVARNA

• Iedarbiniet ierīci. Skatiet: Lietošana lpp. 394

• preču zīme un logotipi ir Bluetooth SIG, inc. reģistrētas preču zīmes, un Husqvarna tās izmanto atbilstoši licencei. 410 1696 - 003 - 16.12.2021Inhoud Inleiding p. 411
• Veiligheid p. 413
• Montage p. 420
• Werking p. 421
• Onderhoud p. 427
• Probleemoplossing p. 429
• Vervoer, opslag en verwerking p. 431
• Technische gegevens p. 433
• Verklaring van overeenstemming p. 435

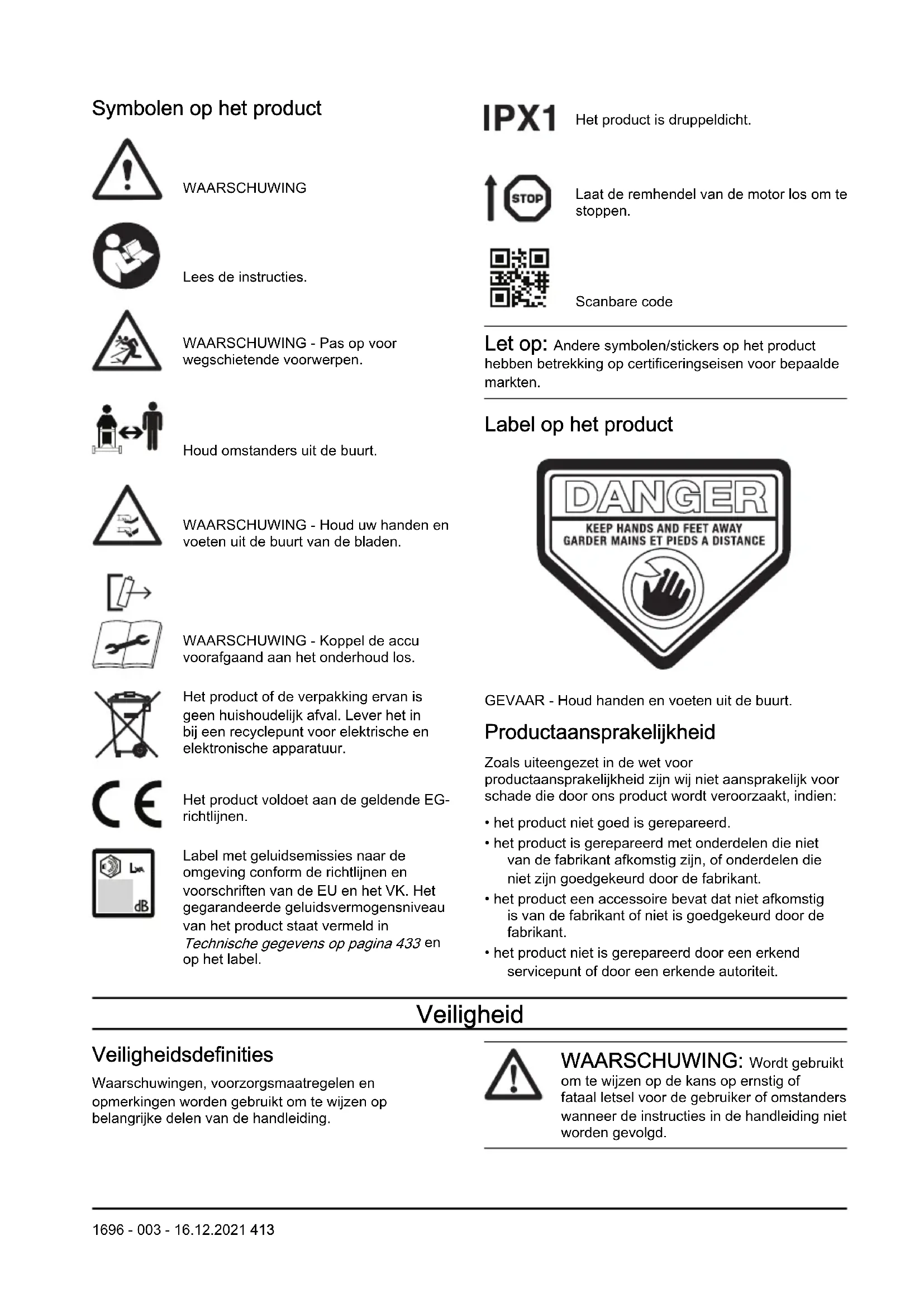

• Geregistreerde handelsmerken Inleiding Productbeschrijving Het product is een roterende duwmaaier. Het gras wordt verzameld in een grasopvangbak. Verwijder de grasopvangbak om het gras aan de achterkant af te voeren. Bevestig een mulchkit (accessoire) om het gras te snijden tot meststof. Gebruik Gebruik het product om gras te maaien. Gebruik het product niet voor andere taken. 1696 - 003 - 16.12.2021 411Productoverzicht p. 436

-technologie12. Handgreepstangen13. SavE-indicator14. Accu-indicator15. Toerentalindicator (LC 347iVX, LC 353iVX)16. Knop voor toerental verlagen (LC 347iVX,LC 353iVX)17. Knop voor toerental verhogen (LC 347iVX,LC 353iVX)18. Symbolen19. Kap van maaidek20. Bedieningshandleiding21. Productplaatje22. Aandrijfhendel (LC 347iVX, LC 353iVX)23. Acculader (accessoire)24. Accu (accessoire)25. Fout-led (LC 247i)26. Fout-led (LC 347iVX, LC 353iVX)27. SavE-knop (LC 247i)28. SavE-knop (LC 347iVX, LC 353iVX)412 1696 - 003 - 16.12.2021Symbolen op het product WAARSCHUWING Lees de instructies. WAARSCHUWING - Pas op voor wegschietende voorwerpen. Houd omstanders uit de buurt. WAARSCHUWING - Houd uw handen en voeten uit de buurt van de bladen. WAARSCHUWING - Koppel de accu voorafgaand aan het onderhoud los. Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Het product voldoet aan de geldende EG- richtlijnen. Label met geluidsemissies naar de omgeving conform de richtlijnen en voorschriften van de EU en het VK. Het gegarandeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 433

op het label. Het product is druppeldicht. Laat de remhendel van de motor los om te stoppen. Scanbare code Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten. Label op het product GEVAAR - Houd handen en voeten uit de buurt. Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. 1696 - 003 - 16.12.2021 413OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene productveiligheidswaarschuwingen WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die worden meegeleverd met dit product. Het niet opvolgen van ieder van de onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor later gebruik. De term "product" in de waarschuwingen verwijst zowel naar producten die op het lichtnet (met snoer) werken als producten die met een accu (snoerloos) werken. Veiligheid van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.

• Gebruik het product niet in een explosiegevaarlijke omgeving, bijv. in de buurt van ontvlambare vloeistoffen, gassen of stof. Het product creëert vonken waardoor het stof of de dampen kunnen ontbranden.

• Houd kinderen en omstanders op afstand wanneer u het product gebruikt. U kunt de controle over het apparaat verliezen als u afgeleid wordt. Elektrische veiligheid

• Productstekkers moeten geschikt zijn voor het betreffende stopcontact. Wijzig nooit de stekker. Gebruik nooit een adapterstekker in combinatie met geaarde producten. Ongewijzigde stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

• Stel de producten niet bloot aan regen of natte omstandigheden. Water dat in een product binnendringt, verhoogt het risico op elektrische schokken.

• Gebruik de kabel niet voor oneigenlijke doeleinden. Gebruik de kabel nooit om het product te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmte, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de knoop geraakte kabels verhogen het risico op elektrische schokken.

• Gebruik een verlengkabel die geschikt is voor gebruik buitenshuis wanneer u buiten werkt met een product. Het gebruik van een kabel die geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.

• Als gebruik van een product in een vochtige omgeving onvermijdelijk is, gebruik dan een netvoeding met aardlekschakelaar (RCD). Gebruik van een RCD vermindert het risico op elektrische schokken. Persoonlijke veiligheid

• Wees altijd alert, kijk wat u doet en gebruik uw gezonde verstand wanneer u het product gebruikt. Gebruik het product niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid tijdens het gebruik van producten kan ernstig lichamelijk letsel tot gevolg hebben.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.

• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de stand OFF staat voordat u het product aansluit op een spanningsbron en/of accupack, oppakt of draagt. Het dragen van producten met uw vinger op de schakelaar of het onder spanning zetten van producten waarvan de schakelaar op aan staat, kan makkelijk leiden tot ongelukken.

• Verwijder eventuele (instel)sleutels voordat u het product inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het product kan persoonlijk letsel tot gevolg hebben.

• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Hierdoor hebt u een betere controle over het product in onverwachte situaties.

• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.

• Als de mogelijkheid bestaat voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze wordt gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren beperken.

• Laat de vertrouwdheid met de door u gebruikte producten door het frequente gebruik ervan niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel.

1696 - 003 - 16.12.2021Gebruik en onderhoud van het product

• Forceer het product niet. Gebruik het juiste product voor de toepassing. Het juiste product voert de werkzaamheden waarvoor het is ontworpen beter en veiliger uit.

• Gebruik het product niet als de On/Off-schakelaar niet werkt. Producten die niet bediend kunnen worden met de schakelaar zijn gevaarlijk en moeten gerepareerd worden.

• Haal de stekker uit het stopcontact en/of verwijder het accupack, indien verwijderbaar, van het product voordat u aanpassingen maakt, accessoires verwisselt of producten opbergt. Dergelijke preventieve veiligheidsmaatregelen verlagen het risico op het onbedoeld starten van het product.

• Berg producten die u niet nodig hebt op buiten het bereik van kinderen en laat personen die onbekend zijn met het product of deze instructies niet werken met het product. Producten zijn gevaarlijk in handen van ongetrainde gebruikers.

• Onderhoud de producten en de accessoires. Controleer het apparaat op verkeerde uitlijning of bevestiging van bewegende onderdelen, breuk van onderdelen en andere condities die de werking van het product negatief kunnen beïnvloeden. Als het product is beschadigd, moet u het laten repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden producten.

• Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en zijn eenvoudiger onder controle te houden.

• Gebruik het product, de accessoires, gereedschapsbits en dergelijke in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en het type klus dat moet worden uitgevoerd. Als u het product voor andere toepassingen gebruikt dan waarvoor het is bedoeld, kan er een gevaarlijke situatie ontstaan.

• Houd de handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Als handgrepen en grijpoppervlakken glad zijn, kan dit ervoor zorgen dat het product in onverwachte situaties niet veilig kan worden gehanteerd en bediend. Service

• Laat uw product onderhouden door een gekwalificeerde onderhoudsmonteur met gebruikmaking van uitsluitend identieke vervangende onderdelen. Hierdoor blijft de veiligheid van het product gehandhaafd.

• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde dienstverleners. Gebruik en onderhoud van gereedschap met accu

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creëren als de lader met een andere accu wordt gebruikt.

• Gebruik producten enkel met de specifiek hiervoor bedoelde accupacks. Als er andere accupacks worden gebruikt, bestaat er risico op letsel en brand.

• Als het accupack niet gebruikt wordt, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen de twee klemmen kunnen maken. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.

• Als het accupack verkeerd wordt gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze niet aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen komt dient u medische hulp in te roepen. Vloeistof die uit accu's loopt, kan irritatie of brandwonden veroorzaken.

• Gebruik geen accupack of product dat beschadigd of gewijzigd is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel.

• Stel het accupack of product niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kan een explosie veroorzaken.

• Volg alle oplaadinstructies op en laad de accu of het product niet op bij temperaturen die buiten het in de instructies gespecificeerde bereik vallen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificeerde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe. Veiligheidswaarschuwingen voor gazonmaaier

• Gebruik de gazonmaaier niet bij slechte weersomstandigheden, vooral wanneer er een risico op blikseminslag bestaat. Dit vermindert het risico op blikseminslag.

• Inspecteer het gebied waar de gazonmaaier wordt gebruikt zorgvuldig op de aanwezigheid van dieren. Dieren kunnen gewond raken wanneer u in hun nabijheid de gazonmaaier gebruikt.

• Onderwerp het gebied waar de gazonmaaier gebruikt gaat worden aan een grondige inspectie en verwijder alle stenen, stokken, draden, beenderen, en andere voorwerpen. Weggeslingerde objecten kunnen lichamelijk letsel veroorzaken.

• Voer vóór het gebruik van de gazonmaaier altijd een visuele inspectie uit om te kijken of het blad en de mesmontage niet versleten of beschadigd zijn. Versleten of beschadigde onderdelen verhogen het risico op letsel. 1696 - 003 - 16.12.2021 415• Controleer vóór het gebruik de voedings- en eventuele verlengkabels op tekenen van beschadiging of veroudering. Gebruik de gazonmaaier niet als de kabel beschadigd of versleten is. Als de kabel beschadigd of versleten is tijdens het gebruik, moet de gazonmaaier worden uitgeschakeld en mag de kabel niet worden aangeraakt voordat deze van de voeding wordt losgekoppeld. Een beschadigde voedingskabel of verlengkabel kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Controleer de grasopvangbak regelmatig op slijtage of veroudering. Een versleten of beschadigde grasopvangbak kan het risico op letsel verhogen.

• Houd beschermkappen op hun plaats. Beschermkappen moeten in goede staat en correct gemonteerd zijn. Een beschermkap die los zit, beschadigd is of niet goed functioneert, kan leiden tot lichamelijk letsel.

• Houd alle koelluchtinlaten vrij van vuil. Geblokkeerde luchtinlaten en vuil kunnen leiden tot oververhitting of brandgevaar.

• Draag tijdens het gebruik van de gazonmaaier altijd beschermend schoeisel met antislipzool. Bedien de gazonmaaier niet op blote voeten of met open sandalen aan. Dit vermindert de kans op letsel aan de voeten door contact met het bewegende blad.

• Draag tijdens de bediening van gazonmaaier altijd een lange broek. Blootliggende huid verhoogt de kans op letsel door weggeslingerde voorwerpen.

• Gebruik de gazonmaaier niet op nat gras. U dient uitsluitend te lopen, nooit te rennen. Dit verkleint het risico op uitglijden en vallen, wat kan leiden tot lichamelijk letsel.

• Gebruik de gazonmaaier niet op extreem steile hellingen. Dit verkleint het risico van controleverlies, uitglijden en vallen, wat kan leiden tot lichamelijk letsel.

• Wees bij het werken op hellingen altijd zeker van uw grip, werk altijd dwars over het oppervlak van hellingen, nooit omhoog of omlaag en wees uiterst voorzichtig wanneer u van richting verandert. Dit verkleint het risico van controleverlies, uitglijden en vallen, wat kan leiden tot lichamelijk letsel.

• Wees uiterst voorzichtig wanneer u achteruitgaat of de gazonmaaier naar u toe trekt. Let altijd op uw omgeving. Dit verlaagt het risico op struikelen tijdens het bedrijf.

• Houd de voedingskabel uit de buurt van de snijbladen. Een beschadigde voedingskabel kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Schakel de gazonmaaier uit en trek de stekker uit het stopcontact als de kabel verstrikt of beschadigd is. In de knoop geraakte of beschadigde kabels verhogen het risico op een elektrische schok.

• Raak bladen en andere gevaarlijke bewegende delen niet aan als ze nog bewegen. Dit verlaagt het risico op letsel door bewegende delen.

Als u vastgelopen materiaal verwijdert of de gazonmaaier reinigt, dient u ervoor te zorgen dat alle schakelaars zijn uitgeschakeld en dat de stroomkabel is losgekoppeld. Onverwacht bedrijf van de gazonmaaier kan leiden tot ernstig lichamelijk letsel. Aardlekschakelaar

• Gebruik een aardlekschakelaar met een afschakelstroom van maximaal 30 mA. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd wordt gebruikt, of als u niet voorzichtig bent. Letsel of overlijden kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert.

• Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

• Wees altijd voorzichtig en gebruik uw gezond verstand. Als u niet zeker weet hoe u het product moet bedienen in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat.

• Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.

• Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kunt lezen.

• Laat kinderen of mensen die niet bekend zijn met deze gebruiksaanwijzing het apparaat niet gebruiken. Er kunnen plaatselijke regels zijn met betrekking tot de minimumleeftijd voor het bedienen van dit apparaat.

• Houd personen met een lichamelijke of geestelijke beperking die het product gebruiken, altijd in de gaten. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.

• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatief effect op uw visie, alertheid, coördinatie en oordeel.

• Gebruik het product niet als het defect is.

• Wijzig dit product niet of gebruik het niet als het door anderen kan zijn gewijzigd.

1696 - 003 - 16.12.2021Werkveiligheid WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om gazons te maaien. Het is niet toegestaan om het product voor andere doeleinden te gebruiken.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 417

• Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.

• Gebruik het product niet in regen of natte omstandigheden. Het risico van een elektrische schok neemt toe als water het product binnendringt.

• Gebruik dit product alleen als het mes en alle afdekkingen correct zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letsel veroorzaken.

• Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigd raken en de motoras verbuigen. Een gebogen as veroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.

• Stop het product onmiddellijk als het mes een voorwerp wordt geraakt of als zich trillingen voordoen. Stop de motor, zet de veiligheidssleutel in de stand "0" en verwijder de accu. Wacht tot de bewegende delen stoppen. Controleer het product op schade. Zet loszittende delen vast. Repareer en vervang beschadigde onderdelen. Laat reparatie aan de gazonmaaier uitvoeren door een erkende servicewerkplaats.

• Bevestig de motorremhendel nooit permanent aan de handgreep wanneer de motor wordt gestart.

• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes niet in aanraking komt met de grond of andere voorwerpen.

• Blijf altijd achter het product wanneer u het gebruikt.

• Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreep tijdens de bediening van het product. Houd handen en voeten uit de buurt van roterende messen.

• Til het product niet op als u de motor start of tijdens het bedrijf van het product.

• Wees voorzichtig wanneer u het product naar achteren trekt.

• Til het product nooit op terwijl de motor draait. Als u het product moet optillen, zet dan eerst de motor uit, zet de veiligheidssleutel op 0 en verwijder de accu.

• Loop niet achteruit wanneer u het product bedient.

• Stop de motor als het product moet worden opgetild voor transport of voordat u dit over gebieden zonder gras beweegt, zoals grind-, stenen- en asfaltpaden.

• Loop niet hard met het product wanneer de motor is ingeschakeld. Loop altijd rustig wanneer u het product bedient.

• Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit terwijl de motor draait.

• Houd altijd toezicht op het product wanneer de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting niet draait.

• De trillingen in het product tijdens het bedrijf kunnen anders zijn dan de opgegeven trillingswaarde in Technische gegevens op pagina 433 . Het verschil wordt veroorzaakt door variaties in productgebruik. Als u het product regelmatig of gedurende langere tijd gebruikt, moet u regelmatig onderbrekingen inlassen om letsel door trillingen te voorkomen. Veiligheidsinstructies voor bediening Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik zware antisliplaarzen of -schoenen. Draag geen open schoenen en loop niet op blote voeten.

• Draag een lange broek van stevige stof.

• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

• Wij adviseren om gehoorbescherming te dragen. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn.

• Verwijder geen veiligheidsvoorzieningen en voer er geen veranderingen aan uit.

• Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicewerkplaats. De kap van het maaidek controleren De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.

• Controleer de kap van het maaidek om te zien of er geen schade is, zoals barsten. 1696 - 003 - 16.12.2021 417De veiligheidssleutel controleren De veiligheidssleutel bevindt zich onder het accudeksel. De veiligheidssleutel zorgt voor verbinding met de accu die de motor van voeding voorziet.

• Start de motor en schakel die weer uit bij wijze van controle van de veiligheidssleutel.

• Als de veiligheidssleutel naar behoren werkt, kan de motor alleen worden gestart wanneer de veiligheidssleutel in stand 1 staat. De remhendel van de motor controleren De remhendel van de motor stopt de motor. Als de remhendel van de motor wordt losgelaten, stopt de motor.

• Start het product. Zie Werking op pagina 421

• Controleer of het product stopt. Als de motor niet binnen 3 seconden stopt, laat de motorrem dan afstellen door een erkende Husqvarna servicewerkplaats. Controleer de startvergrendeling Controleer de startvergrendeling om er zeker van te zijn dat deze de werking van de motor voorkomt.

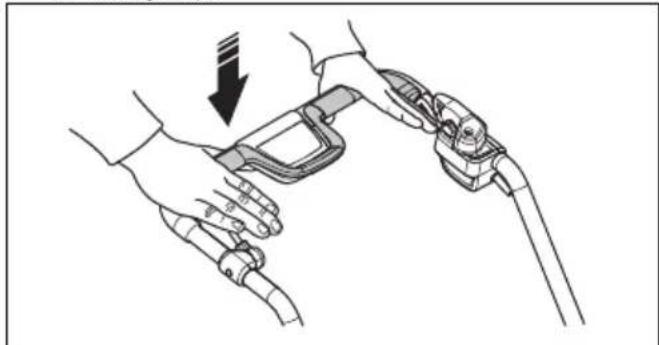

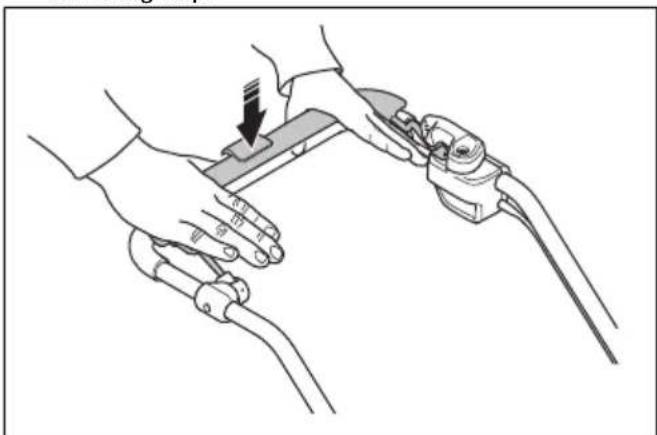

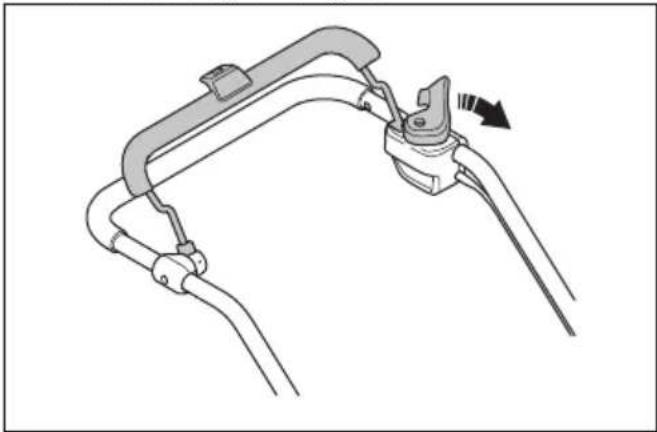

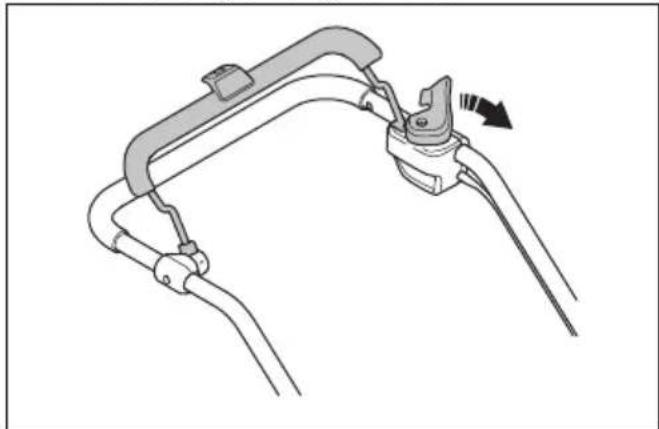

1. Druk de hendel van de motorrem in de richting

van de handgreep. De startvergrendeling stopt de beweging.

2. Duw de startvergrendeling naar buiten.

3. Laat de startvergrendeling los en controleer of deze

teruggaat naar de oorspronkelijke stand. Veiligheid bij accu's WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik uitsluitend oplaadbare batterijen van Husqvarna als voedingsbron voor gerelateerde producten van Husqvarna. Gebruik de accu niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

• Gebruik geen niet-oplaadbare accu's.

• Risico van elektrische schok. Breng de accuklemmen niet in contact met sleutels, munten, schroeven of ander metaal. Dit kan kortsluiting van de accu veroorzaken.

• Plaats geen voorwerpen in de luchtspleten van de accu.

• Bescherm de accu tegen direct zonlicht, warmte of open vuur. De accu kan exploderen en brandwonden en/of chemische brandwonden veroorzaken.

• Bescherm de accu tegen regen en vocht.

• Houd de accu uit de buurt van magnetrons en hoge druk.

• Probeer de accu niet te demonteren of te slopen.

• Als er een accu lekt, zorg er dan voor dat de vloeistof niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en raadpleeg een arts.

• Gebruik de accu in het product enkel bij omgevingstemperaturen tussen 5 en 40 °C.

• Gebruik de acculader enkel bij omgevingstemperaturen tussen 5 en 40 °C.

• De accu wordt niet opgeladen als de temperatuur van de accu hoger is dan 50 °C.

• Reinig de accu of acculader nooit met water. Zie Accu en acculader reinigen op pagina 428

• Gebruik geen defecte of beschadigde accu.

1696 - 003 - 16.12.2021• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, munten en sieraden. Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik de QC-acculaders uitsluitend om vervangende accu's van Husqvarna op te laden.

• Gevaar voor elektrische schokken en kortsluiting. Plaats geen voorwerpen in de luchtspleten van de oplader. Probeer de acculader niet te demonteren. Verbind de laadcontacten niet met metalen objecten. Gebruik een goedgekeurde wandcontactdoos.

• Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedienen.

• Controleer regelmatig of de voedingskabel van de acculader niet beschadigd of gescheurd is.

• Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de voedingskabel.

• Houd de voedingskabel en de verlengsnoeren uit de buurt van water, olie en scherpe randen. Let op dat de kabel niet bekneld raakt tussen deuren, hekken e.d. Anders kan de lader onder spanning komen te staan.

• Reinig de acculader nooit met water.

• De acculader kan worden gebruikt door kinderen vanaf 8 jaar en ouder en andere personen die ondanks hun fysieke, sensorische of geestelijke handicap of gebrek aan ervaring en kennis onder toezicht of instructie van een verantwoordelijke persoon in staat zijn veilig gebruik te maken van de acculader en op de hoogte zijn van alle gevaren. Kinderen mogen niet spelen met de acculader. Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.

• Laad niet-oplaadbare accu's niet op in de acculader.

• Gebruik de acculader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Dek de acculader niet af. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.

• Gebruik geen defecte of beschadigde acculader.

• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu niet op in vochtige omstandigheden. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Om te voorkomen dat het product tijdens onderhoud per ongeluk wordt gestart, draait u de veiligheidssleutel naar 0 en verwijdert u de accu. Wacht minstens 5 seconden voordat u begint met het onderhoud.

• Voer alleen onderhoudswerkzaamheden uit zoals beschreven in deze bedieningshandleiding. Verdergaande werkzaamheden en professionele reparaties moeten door een erkende servicewerkplaats worden uitgevoerd. Neem contact op met uw dichtstbijzijnde servicewerkplaats voor meer informatie.

• Voer de onderhoudswerkzaamheden naar behoren uit om de levensduur van het product te verlengen en het risico op ongevallen te verlagen.

• Vervang beschadigde, versleten of defecte onderdelen. Gebruik altijd originele reserveonderdelen van de fabrikant. Andere reserveonderdelen kunnen het product beschadigen en het risico op ongelukken verhogen.

• Verwijder geen veiligheidsvoorzieningen en voer er geen veranderingen aan uit om letsel te voorkomen.

• Draag handschoenen voor zwaar gebruik wanneer u de snijuitrusting hanteert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

• Houd de snijkanten scherp en schoon voor optimale prestaties en veiligheid.

• Laat het product regelmatig controleren door uw servicewerkplaats en laat noodzakelijke aanpassingen en reparaties uitvoeren.

• Volg de instructies voor het vervangen van accessoires. Gebruik alleen accessoires van de fabrikant.

• Houd het product, de accu en de acculader, wanneer deze niet in gebruik zijn, apart in een droge, afgesloten locatie binnenshuis. Zorg dat kinderen en niet-geautoriseerde personen geen toegang hebben tot het product, de accu of de acculader. 1696 - 003 - 16.12.2021 419Montage Inleiding WAARSCHUWING: Lees het hoofdstuk over veiligheid voordat u het product monteert. WAARSCHUWING: Voorkom onbedoeld starten tijdens de montage door de veiligheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. De handgreep afstellen

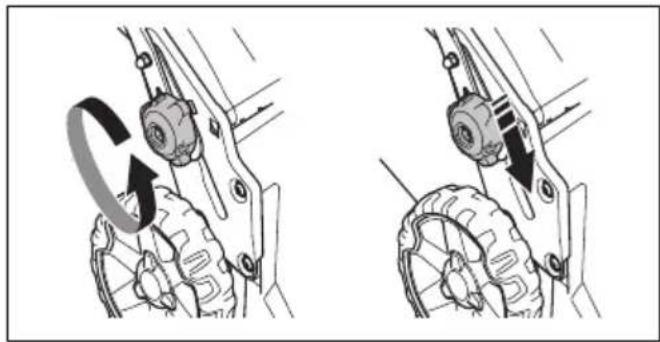

1. Draai de onderste knoppen los.

2. Beweeg de knoppen naar het onderste uiteinde van

de sleuven aan de linker- en rechterzijde van het product.

3. Stel de hendelhoogte af op een van de twee

beschikbare posities.

4. Beweeg de knoppen omhoog naar de handgreep tot

de aanslag en u een klik hoort.

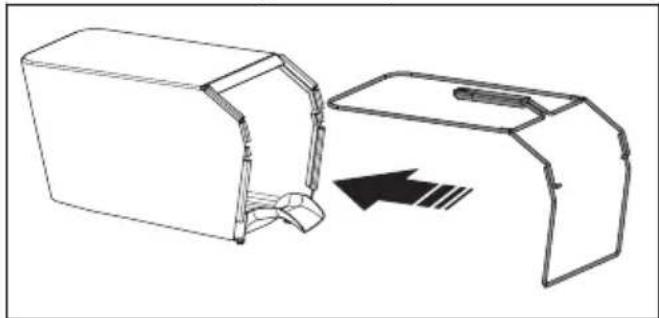

1. Breng het frame van de grasopvangbak aan in de

graszak met het stevige gedeelte van de zak aan de onderzijde. Zorg dat de hendel van het frame aan de bovenkant van de graszak blijft.

2. Bevestig het onderste gedeelte van het frame van de

grasopvangbak in de groef aan de onderzijde van de grasopvangbak.

3. Bevestig de graszak met de klemmen aan het frame

5. Bevestig de grasopvangbak aan de bovenrand van

6. Plaats het onderste deel van de grasopvangbak in

het grasuitwerpkanaal. Mulchplug monteren (accessoire)

1696 - 003 - 16.12.20212. Steek de mulchplug in het afvoerkanaal. 3. Vervang het mes door het in de mulchkitmeegeleverde mulchmes. Zie Mes vervangen op pagina 428

Werking Inleiding WAARSCHUWING: Voordat u het product gaat gebruiken, dient u hethoofdstuk over veiligheid te lezen en hebbenbegrepen. Husqvarna Connect Husqvarna Connect is een gratis app voor uw mobieleapparaat. De Husqvarna Connect-app biedt uitgebreidefuncties voor uw Husqvarna-product:• Uitgebreide productinformatie.• Informatie over, en hulp bij, onderdelen enonderhoud van uw product. Husqvarna Connect gebruiken 1. Download de Husqvarna Connect-app op uwmobiele apparaat.2. Registreer in de Husqvarna Connect-app.3. Volg de instructies in de Husqvarna Connect-appom verbinding te maken met het product en dit teregistreren. Let op: De Husqvarna Connect-app kan niet in alle markten worden gedownload. Neem voor meerinformatie contact op met uw servicedealer. Bluetooth

-technologie Het symbool voor draadloze Bluetooth

-technologiegaat branden als uw mobiele apparaat is verbonden methet apparaat.1696 - 003 - 16.12.2021 421Product in de werkstand zetten

1. Klap de handgreep omhoog.

2. Beweeg de knoppen omhoog naar de handgreep tot

de aanslag en u een klik hoort.

3. Draai de knoppen volledig vast.

WAARSCHUWING: Gebruik het product niet als de hendel niet volledig is opgeklapt en in een van de toepasselijke hoogteposities is gezet. Zie De handgreep afstellen op pagina 420

Maaihoogte afstellen De maaihoogte is op 6 niveaus verstelbaar.

1. Breng de maaihoogtehendel naar beneden om de

maaihoogte te verhogen. OPGELET: Stel de maaihoogte niet te laag in. Als het oppervlak van het gazon niet waterpas is, kunnen de messen de grond raken. Accu WAARSCHUWING: Voordat u het product gebruikt, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Zorg er ook voor dat u de bedieningshandleiding bij de accu en de acculader hebt gelezen en begrepen. Houd de accu en de acculader in de correcte omgevingstemperaturen. Omgevingstemperatuur Accu gebruiken 5 °C – 40 °C Accu laden 5 °C – 40 °C Accustatus Het display geeft de resterende accucapaciteit aan en geeft aan of er problemen zijn met de accu. De accucapaciteit wordt gedurende 5 seconden nadat het product is uitgeschakeld, weergegeven na het indrukken van de accu-indicatorknop. Het waarschuwingssymbool op de accu gaat branden als er een fout is opgetreden. Zie Accu op pagina 429

1696 - 003 - 16.12.2021LED-lampjes Accustatus Alle leds branden Volledig opgeladen (75‐ 100%) Led 1, led 2, led 3 bran- den De accu is 50%‐75% op- geladen Led 1, led 2 branden De accu is 25%‐50% op- geladen Led 1 brandt De accu is 0%‐25% opge- laden. LED 1 knippert De accu is leeg. Laad de accu op. De accu opladen Laad de accu voor het eerste gebruik op. De accu is slechts 30% opgeladen wanneer deze aan de klant wordt geleverd. Let op: De acculader moet worden aangesloten op de spanning en frequentie die overeenkomen met de specificaties op het productplaatje. De accu wordt niet opgeladen als de accutemperatuur hoger is dan 50°C. De acculader verlaagt de temperatuur van de accu voordat deze begint te laden.

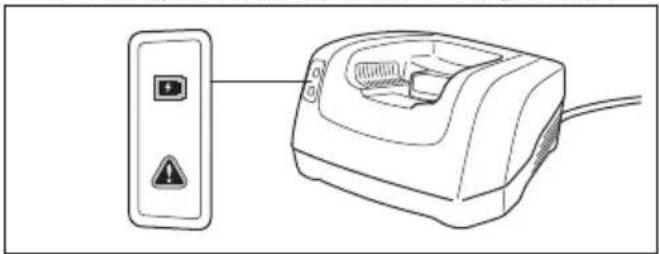

1. Sluit een uiteinde van de voedingskabel voor de

acculader aan op de aansluiting van de acculader.

2. Sluit het andere uiteinde van de voedingskabel van

de acculader aan op een geaarde wandcontactdoos. De LED op de acculader licht eenmaal groen op.

3. Plaats de accu in de acculader. Het groene lampje

op de lader gaat branden wanneer de accu correct is aangesloten op de acculader.

4. Wanneer alle LED's op de accu branden, is de accu

volledig opgeladen. Laad de accu max. 24 uur op.

5. Om de acculader uit de wandcontactdoos los te

koppelen, dient u aan de stekker, niet aan de kabel te trekken.

6. Haal de accu uit de acculader.

Acculaadstatus Een Li-ionaccu van Husqvarna kan worden opgeladen en gebruikt bij alle laadniveaus. De accu wordt niet beschadigd. Een volledig opgeladen accu zal geen lading verliezen, zelfs niet wanneer de accu in de lader blijft staan. LED-display Laadstatus LED 1 knippert 0%-25% Led 1 brandt, led 2 knip- pert 25%-50% Led 1 en led 2 branden, led 3 knippert 50%-75% Led 1, led 2 en led 3 bran- den, led 4 knippert 75%-100% Led 1, led 2, led 3, led 4 branden Volledig opgeladen Het product starten (LC 247i)

1. Open het accudeksel.

2. Plaats een opgeladen accu in één van de

accuhouders. Plaats een tweede opgeladen accu in de andere accuhouder voor een langere bedrijfstijd.

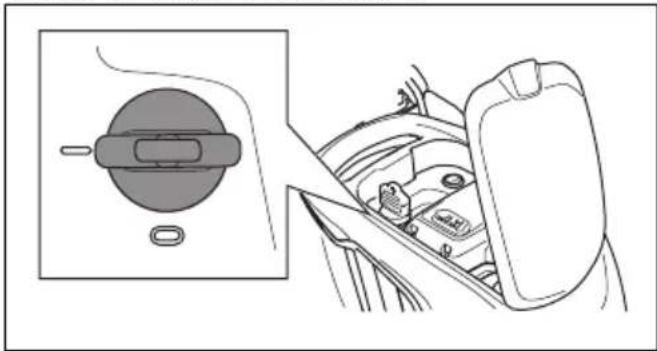

3. Draai de veiligheidssleutel naar 1.

4. Blijf achter het product.

1696 - 003 - 16.12.2021 4235. Maak de startvergrendeling los.

6. Druk de hendel van de motorrem in de richting van

de handgreep. Het product starten (LC 347iVX, LC 353iVX)

1. Open het accudeksel.

2. Plaats een opgeladen accu in één van de

accuhouders. Plaats een tweede opgeladen accu in de andere accuhouder voor een langere bedrijfstijd.

3. Draai de veiligheidssleutel naar 1.

4. Blijf achter het product.

5. Druk op de ON/OFF-knop (A) op het

bedieningspaneel. Het display gaat aan. De accu- indicator (B) geeft het laadniveau van de twee accu's aan. Het nummer van de accu die werkt wordt getoond naast de accu-indicator. Op de modellen LC 347iVX, LC 353iVX toont het display ook de ingestelde snelheid.

7. Druk de hendel van de motorrem in de richting van

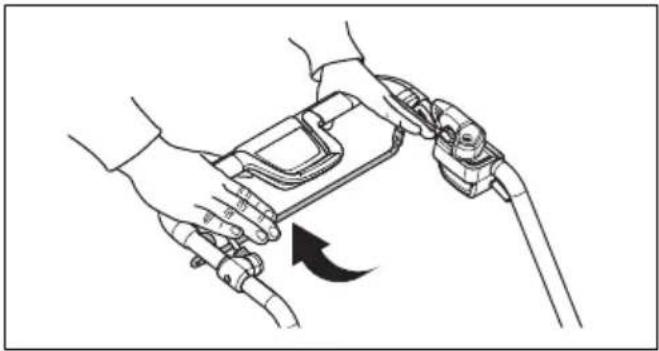

1696 - 003 - 16.12.2021De aandrijving op de wielen gebruiken LC 347iVX, LC 353iVX

• Trek de aandrijfhendel in de richting van de handgreep om de aandrijving te starten.

• Druk op + en - op het bedieningspaneel om de rijsnelheid in 4 stappen in te stellen.

• Laat de aandrijfhendel los om de aandrijving uit te schakelen, bijvoorbeeld wanneer u bij een obstakel komt. De functie SavE

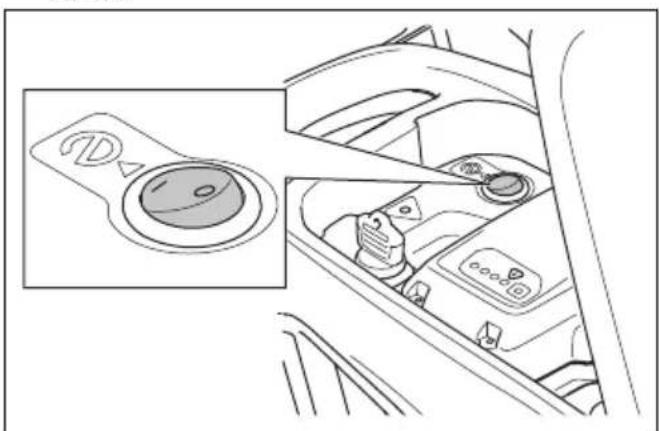

gebruiken (LC 247i) Het product heeft een accubesparingsfunctie (SavE

die voor een langere bedrijfstijd zorgt.

naar positie 1 om de functie te starten.

naar positie 0 om de functie uit te schakelen. Let op: De functie SavE

stopt automatisch als de bodemgesteldheid een hoger vermogen vereist. De functie SavE

start automatisch opnieuw als de bodemgesteldheid dit toelaat. De functie SavE

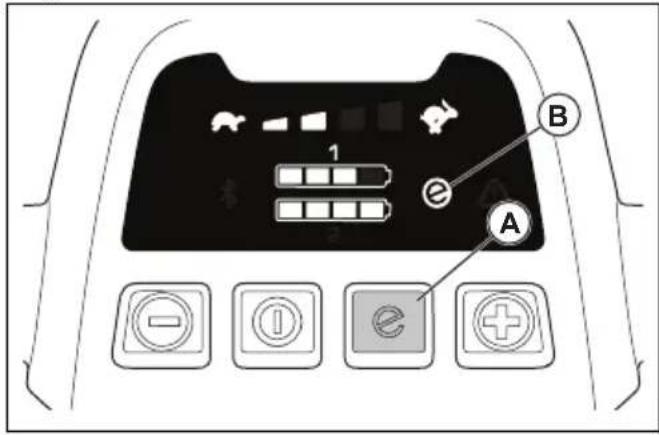

gebruiken (LC 347iVX, LC 353iVX) Het product heeft een accubesparingsfunctie (SavE

die voor een langere bedrijfstijd zorgt.

1. Druk op de knop SavE

(A) om de functie te starten. Het symbool SavE

(B) op het display gaat branden.

2. Druk nogmaals op de knop SavE

om de functie uit te schakelen. Het symbool SavE

(B) op het display gaat uit.

Let op: De functie SavE

stopt automatisch als de bodemgesteldheid een hoger vermogen vereist. De functie SavE

start automatisch opnieuw als de bodemgesteldheid dit toelaat. Functie voor hoge belasting Als het product lang of vochtig gras maait, verhoogt de motor automatisch het toerental. De motor gaat terug naar de standaardmodus wanneer een hoge belasting niet noodzakelijk is. Automatisch opnieuw opstarten Tijdens het bedrijf kunnen het blad en de motor tijdelijk stoppen vanwege obstakels zoals blokkering door gras onder het maaidek. Als dit gebeurt en u de remhendel van de motor ingedrukt houdt, zal het product proberen om automatisch opnieuw op te starten. Als het product niet binnen 5 seconden opnieuw wordt opgestart, kan het nodig zijn om onder het maaidek te reinigen. Zie Product reinigen op pagina 428

WAARSCHUWING: Voordat het maaidek wordt gecontroleerd moet de remhendel van de motor worden losgelaten, moet de veiligheidssleutel naar 0 worden gezet, moet de accu worden verwijderd en moet minimaal 5 seconden worden gewacht. Er is risico op letsel als het obstakel wordt 1696 - 003 - 16.12.2021 425verwijderd en het product onbedoeld wordt gestart. Het product stoppen (LC 247i) WAARSCHUWING: Zet de veiligheidssleutel op 0 wanneer u geen toezicht houdt op het product.

2. Open het accudeksel en zet de veiligheidssleutel in

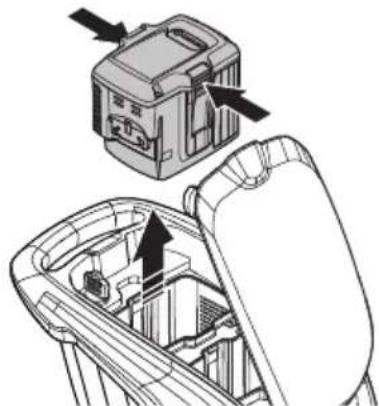

3. Om de accu te verwijderen, drukt u op de 2

ontgrendelknoppen en verwijdert u de accu.

4. Laad de accu op wanneer deze zwak is. Zie

De accu opladen op pagina 423 voor meer informatie. Het product stoppen (LC 347iVX, LC 353iVX) WAARSCHUWING: Zet de veiligheidssleutel op 0 wanneer u geen toezicht houdt op het product.

2. Druk op de ON/OFF-knop op het bedieningspaneel.

Alle ledlampjes en symbolen op het display gaan uit.

3. Open het accudeksel en zet de veiligheidssleutel in

5. Laad de accu op wanneer deze zwak is. Zie

De accu opladen op pagina 423 voor meer informatie. Let op: Het product wordt automatisch uitgeschakeld als het een aantal minuten niet wordt bediend. Om het product weer te starten, zie Het product starten (LC 347iVX, LC 353iVX) op pagina 424

Een goed resultaat verkrijgen

• Gebruik altijd een scherp mes. Een bot mes geeft een onregelmatig resultaat en het snijvlak van het gras wordt geel. Een scherp mes verbruikt ook minder energie dan een bot mes.

• Maai nooit meer dan 1/3e van de lengte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controleer het resultaat en verlaag de snijhoogte tot een geschikt niveau. Als het gras echt lang is, rijd dan langzaam en maai zo nodig 2 keer.

• Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

• Houd de kap van het maaidek schoon. Door ophoping van gras en vuil aan de binnenkant van de kap van het maaidek kunnen de maairesultaten verminderen. Zie Product reinigen op pagina 428

• Til de achterklep op en verwijder de grasopvangbak.

• Verwijder aangekoppelde mulchpluggen en mulchmessen.

• Sluit de achterklep voordat u het product gebruikt. Wanneer u het product gebruikt, wordt het gemaaide gras onder de achterklep uitgeworpen. Onderhoud Inleiding WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan naar de dichtstbijzijnde servicewerkplaats. Zie www.husqvarna.com voor meer gedetailleerde informatie. Onderhoudsschema De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product niet dagelijks wordt gebruikt. Voor onderhoud dat is gemarkeerd met *: zie de instructies in Veiligheid op pagina 413

Elk ge- bruik Maande- lijks Elk sei- zoen Algemene inspectie uitvoeren X Product reinigen X Controleer de startvergrendeling * X Controleer of de veiligheidsvoorzieningen op het product in orde zijn * X Snijuitrusting controleren X 1696 - 003 - 16.12.2021 427Elk ge- bruik Maande- lijks Elk sei- zoen Kap van het maaidek controleren * X Controleer de remhendel van de motor * X Zorg dat de AAN/UIT-knop naar behoren werkt en in orde is X Controleer de accu op beschadigingen X Controleer het laadniveau van de accu X Controleer of de ontgrendelknoppen op de accu naar behoren werken en de accu in het product wordt vergrendeld

Controleer de acculader op beschadiging en zorg dat deze naar behoren werkt. X Controleer de verbindingen tussen de accu en het product. Controleer ook de verbinding tussen de accu en de acculader.

Algemene inspectie uitvoeren

• Controleer of de moeren en schroeven op het product goed zijn vastgedraaid.

• Zorg dat de kabels van het product zich in een positie vinden waarin ze niet beschadigd kunnen raken. Product reinigen

• Reinig de kunststof onderdelen met een schone en droge doek.

• Gebruik geen water om het product te reinigen. Water kan de accu of de motor binnendringen en kortsluiting of schade aan het product veroorzaken.

• Reinig het product niet met een hogedrukspuit.

• Laat nooit water rechtstreeks op de motor stromen.

• Gebruik een borstel om bladeren, gras en vuil te verwijderen. Accu en acculader reinigen WAARSCHUWING: Reinig de accu of acculader nooit met water.

• Zorg ervoor dat de accu en de acculader schoon en droog zijn voordat u de accu in de acculader plaatst.

• Reinig de accupolen met perslucht of gebruik een zachte en droge doek.

• Reinig de oppervlakken van de accu en de acculader met een zachte en droge doek. Snijuitrusting controleren WAARSCHUWING: Voorkom onbedoeld starten door de veiligheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. WAARSCHUWING: Draag beschermende handschoenen wanneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controleer de snijuitrusting op beschadiging of

scheuren. Vervang beschadigde snijuitrusting altijd.

2. Kijk naar het mes om te zien of dit is beschadigd of

bot is. Let op: Het mes moet na het slijpen worden gebalanceerd. Laat het slijpen, vervangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, vervang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of moet worden vervangen. Mes vervangen Zie Technische gegevens op pagina 433 voor het juiste type blad. WAARSCHUWING: Vergrendel het blad met een houten blok om letsel aan vingers te voorkomen als u het blad vervangt. Het blad kan worden bewogen als de motor uitgeschakeld is en de vingers kunnen vast komen te zitten tussen het blad en de stationaire delen. 428 1696 - 003 - 16.12.20211. Zet het mes vast met een houten blok.

2. Verwijder de mesbout.

3. Verwijder het mes.

5. Controleer de motoras om te controleren of deze niet

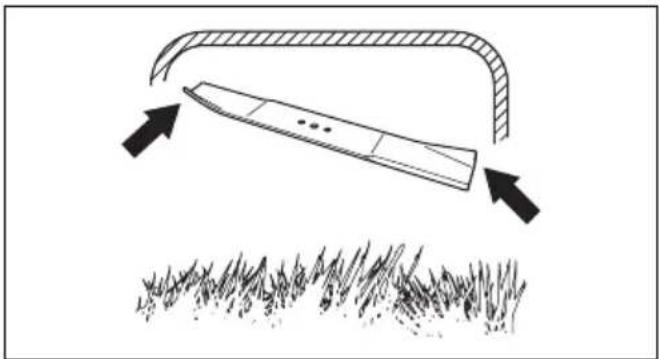

6. Wanneer u het nieuwe mes bevestigt, richt dan de

gebogen uiteinden van het mes naar de kap van het maaidek.

7. Controleer of het mes is uitgelijnd met het midden

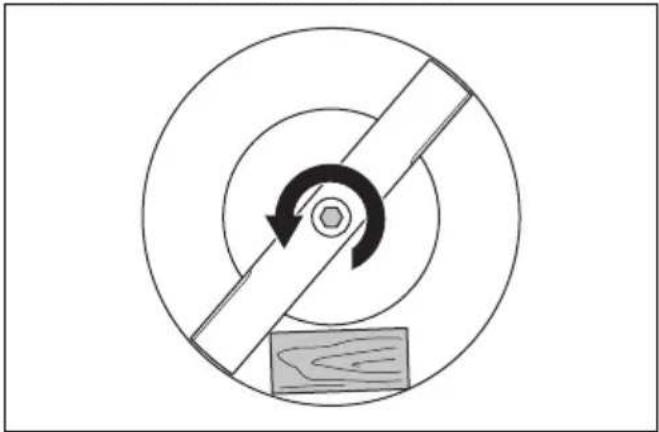

8. Zet het mes vast met een houten blok. Bevestig

de veerring en draai de bout en ring vast met een aanhaalmoment van 23-28 Nm.

9. Draai het mes met de hand rond en controleer of het

vrij draait. WAARSCHUWING: Draag handschoenen van dikke stof. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

10. Start het product om het mes te testen. Als het mes

niet goed is bevestigd, zijn er trillingen in het product of is het maairesultaat niet goed. Probleemoplossing Accu Led op de accu Oorzaak Oplossing De groene led knippert. De accuspanning is laag. Laad de accu op. Zie De accu opladen op pagina

1696 - 003 - 16.12.2021 429Led op de accu Oorzaak Oplossing De fout-led knippert. De accu is zwak. Laad de accu op. Zie De accu opladen op pagina

De temperatuur in de werkomgeving is te hoog of te laag. Gebruik de accu bij temperaturen tussen 5 °C en 40 °C. Overspanning. Controleer of de netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje op het product. Haal de accu uit de acculader. Wacht 5 seconden en probeer de accu opnieuw op te laden. Indien het probleem zich blijft voordoen, neem dan con- tact op met een erkende servicewerkplaats. De fout-led brandt. Het celverschil is te groot (1 V). Neem contact op met een erkende servicewerk- plaats. Acculader Led op de acculader Oorzaak Oplossing De fout-led knippert. De temperatuur in de werkomge- ving is te hoog of te laag. Gebruik de acculader bij temperaturen tussen 5 °C en 40 °C. De fout-led brandt. Neem contact op met een erkende servicewerkplaats. Gazonmaaier Het waarschuwingslampje (fout-led) bevindt zich onder het accudeksel.((LC 247i)) of op het bedieningspaneel ((LC 347iVX, LC 353iVX)). 430 1696 - 003 - 16.12.2021Probleem Fout-led (aantal keer knipperen) Oorzaak Oplossing Fout-led knippert. Het product werkt niet correct. 3 Het blad is geblokkeerd. Draai de veiligheidssleutel naar 0 om on- bedoeld starten te voorkomen. Verwijder de accu en wacht minimaal 5 seconden. Verwijder mogelijke obstakels en zorg ervoor dat het blad vrij kan draaien. In- dien het probleem zich blijft voordoen, neem dan contact op met een erkende servicewerkplaats. 5 Het motortoerental daalt te veel en de motor stopt. Vergroot de maaihoogte. Zie Maaihoogte afstellen op pagina 422

De wielen of transmissie zijn geblokkeerd. Draai de veiligheidssleutel naar 0 om on- bedoeld starten te voorkomen. Verwijder de accu en wacht minimaal 5 seconden. Verwijder de mogelijke obstakels en zorg ervoor dat de wielen vrij kunnen draaien. Indien het probleem zich blijft voordoen, neem dan contact op met een erkende servicewerkplaats. 10 De motorregeling is te warm. Stop de motor en wacht tot hij is afge- koeld. Fout-led knippert. Het product stopt. 0 Storing accuconnector. Controleer de accuconnector. 3 De motor is overbelast. Vergroot de maaihoogte. Zie Maaihoogte afstellen op pagina 422

8 De accu is zwak. Laad de accu op. Zie De accu opladen op pagina 423

9 Accufout of geen signaal van de accu. Plaats de accu correct in het product en controleer de accuconnector. Als de fout-led op de accu knippert. Zie Accu op pagina 429

12 Onjuiste startprocedure. De remhendel van de motor is in- geschakeld voordat de motor start. Laat de remhendel van de motor los en wacht ongeveer 5 seconden. Druk de remhendel van de motor opnieuw om- laag om het product te starten. Andere fouten. Als er andere fouten optreden, draait u de veiligheidssleutel naar 0, verwijdert u de accu en neemt u contact op met een erkende servicewerkplaats. Vervoer, opslag en verwerking Inleiding WAARSCHUWING: Voorkom onbedoeld starten tijdens transport door de veiligheidssleutel op "0" te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. Het product in de transportstand zetten

LC 347iVX, LC353iVX 1696 - 003 - 16.12.2021 4312. Beweeg de knoppen naar het onderste uiteinde van de sleuven aan de linker- en rechterzijde van het product.

3. Klap de hendel naar voren.

• De wettelijke vereisten voor gevaarlijke stoffen zijn van toepassing voor de Li-ion-accu's die in het product zitten.

• Voor commercieel transport moet aan speciale vereisten voor de verpakking en labels worden voldaan.

• Zorg dat u de regels voor gevaarlijke materialen in acht neemt bij het voorbereiden van het product voor transport. Er kunnen lokale voorschriften van toepassing zijn.

• Verwijder voor transport altijd de accu.

• Plaats tape op de accuconnectors en zorg ervoor dat de accu niet kan bewegen tijdens transport.

• Zet het product vast tijdens transport. Opslag

• Laat het product voor opslag afkoelen.

• Verwijder voor opslag altijd de accu.

• Om ongevallen te voorkomen, dient u ervoor te zorgen dat de accu tijdens opslag niet op het product is aangesloten.

• Bewaar de acculader in een afgesloten en droge ruimte.

• Bewaar de accu en de acculader op een droge, vocht- en vorstvrije plaats.

• Koppel de accu tijdens opslag los van de accu.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.

• Bewaar het product in omgevingstemperaturen tussen -10 °C en 40 °C.

• Bewaar de accu in omgevingstemperaturen tussen 5 °C en 25 °C en nooit in direct zonlicht.

• Bewaar de acculader in omgevingstemperaturen tussen 5 °C en 45 °C en nooit in direct zonlicht.

• Zorg ervoor dat de accu tussen de 30% en 50% is opgeladen alvorens langdurige opslag.

• Bewaar het product, de accu en de acculader in een afgesloten ruimte, buiten bereik van kinderen en onbevoegden.

• Reinig het product en zorg ervoor dat de grasopvangbak leeg is.

• Voer de onderhoudsprocedures uit die in deze bedieningshandleiding staan beschreven. Zie Onderhoud op pagina 427

• Voer een volledige servicebeurt uit voordat u het product voor langere tijd opslaat. Afvoeren Symbolen op het product of op de verpakking van het product geven aan dat dit product niet beschouwd kan worden als huishoudelijk afval. Het moet worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur. Als u ervoor zorgt dat dit product goed wordt verwerkt, helpt u mogelijk negatieve gevolgen voor het milieu en mensen door verkeerd afvalbeheer van dit product tegen te gaan. Neem voor meer informatie over het recyclen van dit product contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht.

1696 - 003 - 16.12.2021Technische gegevens Technische gegevens LC 247i LC 347iVX LC 353iVX Maaimotor Motortype BLDC (borstelloos) 36 V BLDC (borstelloos) 36 V BLDC (borstelloos) 36 V Motortoerental – SavE, tpm 2600/min 2600/min 2600/min Motortoerental – nominaal, tpm 3000/min 3000/min 3000/min Motortoerental – hoge belasting, tpm 3500/min 3500/min 3500/min Uitgangsvermogen motor – max. kW 0,96 0,96 1,05 Uitgangsvermogen motor – nominaal, kW 0,75 0,75 0,9 Aandrijfmotor Uitgangsvermogen motor – nominaal, kW N.v.t. 0,25 0,25 Loopsnelheid, km/h N.v.t. 3,0–4,5 3,0–4,5 Afstelniveaus voor snelheid N.v.t. 4 4 Gewicht Gewicht zonder zak (excl. accu), kg 24,5 26 28 Gewicht met zak (incl. 2 x BLi30), kg 30,5 32,0 34,5 Accu Type accu Accuserie Husqvarna Gebruiksduur accu Gebruiksduur accu, min, (onbelast gebruik) met SavE geactiveerd, met één Husqvarna 5,2 Ah-accu (Bli30).

Gebruiksduur accu, min, (onbelast gebruik) met standaardmodus geactiveerd, met één Husqvarna 7,7 Ah-accu (Bli30).

Geluidsdrukniveau bij het oor van de gebrui- ker, dB (A)

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

De gerapporteerde gegevens voor het geluidsdrukniveau hebben een onzekerheidsfactor (K) van 1,5 dB(A). 1696 - 003 - 16.12.2021 433LC 247i LC 347iVX LC 353iVX Trillingsniveau

0,42 0,42 2,64 Snijuitrusting Maaihoogte, mm 20-75 mm 20-75 mm 20-75 mm Maaibreedte, cm 47 47 53 Blad, standaard Verzamelen 5905934-10 Verzamelen 5905934-10 Verzamelen 5940757-10 Mes, accessoire Mulch 5907010-10 Mulch 5907010-10 Mulch 5950072-10 Capaciteit grasopvangbak, liter 55 55 60 Radiofrequentiegegevens voor Blue- tooth

Gerapporteerde gegevens voor het trillingsniveau hebben een onzekerheidsfactor (K) van 1,5m/s

. De opge- geven totale trillingswaarde is gemeten overeenkomstig de norm EN 62841-4-3, bijlage I en kan worden gebruikt om machines onderling te vergelijken en voor een voorlopige beoordeling van de blootstelling. 434 1696 - 003 - 16.12.2021Verklaring van overeenstemming EU-verklaring van overeenstemming Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: +46-36-146500, verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Gazonmaaier Merk Husqvarna Type / model LC 247i Identificatie Serienummers vanaf 2021 en verder volledig voldoet aan de volgende EU-richtlijnen en -regelgeving: Richtlijn/Verordening Beschrijving 2006/42/EG "betreffende machines" 2014/30/EU "betreffende elektromagnetische compatibiliteit" 2000/14/EG "betreffende de geluidsemissies in het milieu" 2011/65/EU "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektro- nische apparatuur" en dat de volgende normen en/of technische specificaties zijn toegepast: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018. Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, is gecertificeerd conform Richtlijn 2000/14/EG van de Raad, beoordelingsprocedure voor conformiteit: Bijlage VI. Voor informatie over geluidsemissies, zie Technische gegevens op pagina 433

Huskvarna, 2021-12-01 Claes Losdal, Development Manager/Garden Products, Husqvarna AB Verantwoordelijk voor technische documentatie 1696 - 003 - 16.12.2021 435EU-verklaring van overeenstemming Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: +46-36-146500, verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Gazonmaaier Merk Husqvarna Type / model LC 347iVX, LC 353iVX Identificatie Serienummers vanaf 2021-12-01 en verder volledig voldoet aan de volgende EU-richtlijnen en -regelgeving: Richtlijn/Verordening Beschrijving 2006/42/EG "betreffende machines" 2014/53/EU "betreffende radioapparatuur" 2000/14/EG "betreffende de geluidsemissies in het milieu" 2011/65/EU "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektro- nische apparatuur" en dat de volgende normen en/of technische specificaties zijn toegepast: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018, EN ETSI 300 328 v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4. Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, is gecertificeerd conform Richtlijn 2000/14/EG van de Raad, beoordelingsprocedure voor conformiteit: Bijlage VI. Voor informatie over geluidsemissies, zie Technische gegevens op pagina 433

Huskvarna, 2021-12-01 Claes Losdal, Development Manager/Garden Products, Husqvarna AB Verantwoordelijk voor technische documentatie Geregistreerde handelsmerken Het Bluetooth

-woordmerk en de logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, inc. en het gebruik van deze merken door Husqvarna vindt plaats onder licentie.
