LIETOŠANAS INSTRUKCIJA LC 353iVX HUSQVARNA

• pavadinimas ir logotipai yra registruotieji prekės ženklai, priklausantys Bluetooth SIG, inc. , ir Husqvarna juos naudoja pagal licenciją. 384 1696 - 003 - 16.12.2021Saturs Ievads p. 385
• Drošība p. 387
• Montāža p. 393
• Lietošana p. 394
• Apkope p. 400
• Problēmu novēršana p. 402
• Pārvadāšana, glabāšana un utilizēšana p. 405
• Tehniskie dati p. 406
• Atbilstības deklarācija p. 409
• Reģistrētās preču zīmes Ievads Izstrādājuma apraksts Izstrādājums ir gājējam vadāmais rotējošais zāles pļāvējs. Zāle tiek savākta zāles savācējā. Lai piekļūtu zāles aizmugurējam izmetējam, noņemiet zāles savācēju. Lai sagrieztu zāli mēslojumam, piestipriniet mulčēšanas komplektu (papildpiederumu). Paredzētā lietošana Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem. 1696 - 003 - 16.12.2021 385Izstrādājuma pārskats p. 410

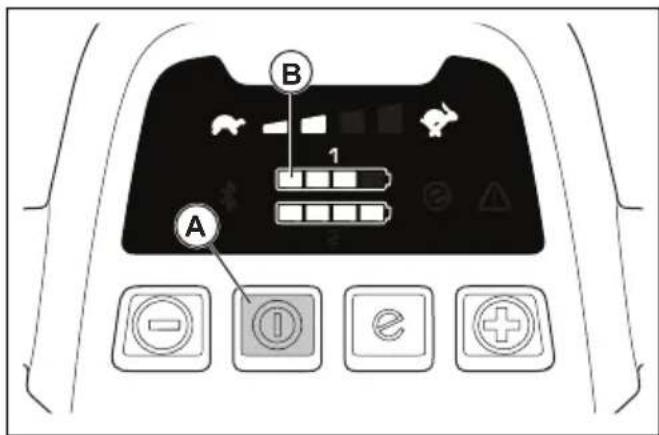

1. Vadības panelis (LC 347iVX, LC 353iVX)2. Motora bremžu rokturis3. Iedarbināšanas ierobežotājs4. Zāles uztvērējs5. Aizmugurējais aizsegs6. Drošības atslēga7. Roktura kloķis8. Akumulatora pārsegs9. Griešanas augstuma vadības ierīce10. Ieslēgšanas/izslēgšanas slēdzis11. Bezvadu tehnoloģijas Bluetooth

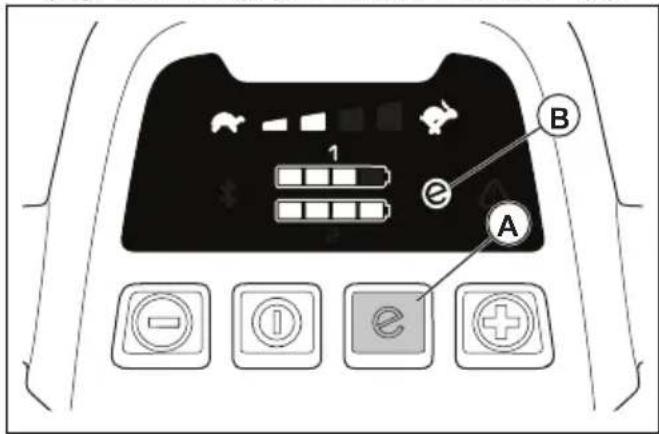

indikators12. Pacelšanas rokturi13. Indikators SavE14. Akumulatora indikators15. Ātruma līmeņa indikators (LC 347iVX, LC 353iVX)16. Ātruma samazināšanas poga (LC 347iVX,LC 353iVX)17. Ātruma palielināšanas poga (LC 347iVX, LC 353iVX)18. Simboli19. Pļaušanas pārsegs20. Lietotāja rokasgrāmata21. Datu plāksnīte22. Piedziņas rokturis (LC 347iVX, LC 353iVX)23. Akumulatora lādētājs (piederums)24. Akumulators (piederums)25. Kļūdu LED indikators (LC 247i)26. Kļūdu LED indikators (LC 347iVX, LC 353iVX)27. Saglabāšanas poga (LC 247i)28. Saglabāšanas poga (LC 347iVX, LC 353iVX)386 1696 - 003 - 16.12.2021Simboli uz izstrādājuma BRĪDINĀJUMS. Izlasiet norādījumus. BRĪDINĀJUMS. Sargieties no izsviestiem priekšmetiem. Nepieļaujiet citu personu atrašanos darba zonā. BRĪDINĀJUMS. Netuviniet rokas un kājas asmeņiem. BRĪDINĀJUMS. Pirms apkopes atvienojiet akumulatoru. Izstrādājums vai iepakojums nav sadzīves atkritumi. Utilizējiet to elektrisko un elektronisko ierīču pārstrādes uzņēmumā. Šis produkts atbilst spēkā esošajām EK direktīvām. Trokšņa emisijas uz vidi marķējums saskaņā ar ES un Apvienotās Karalistes direktīvām un noteikumiem. Produkta garantētais skaņas jaudas līmenis ir norādīts sadaļā Tehniskie dati lpp. 406

uz marķējuma. Produkts ir aizsargāts pret šķidrumu iekļūšanu tajā. Atlaidiet motora bremžu rokturi, lai apturētu. Skenējams kods Piezīme: Pārējie uz izstrādājuma norādītie simboli/ norādes atbilst dažu valstu sertifikācijas prasībām. Marķējumi uz izstrādājuma BĪSTAMI! Netuviniet rokas un kājas. Atbildība par izstrādājuma kvalitāti Saskaņā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. 1696 - 003 - 16.12.2021 387IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Vispārīgi izstrādājuma drošības brīdinājumi BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus, norādījumus, apskatiet attēlus un tehniskos datus, kas iekļauti šī izstrādājuma komplektā. Tālāk norādīto brīdinājumu un norādījumu neievērošana var radīt strāvas triecienu, aizdegšanos un/vai nopietnas traumas. Saglabājiet visus brīdinājumus un norādījumus turpmākām uzziņām. Brīdinājumos izmantotais termins “izstrādājums” attiecas uz elektrisku izstrādājumu (ar barošanas kabeli) vai uz izstrādājumu ar akumulatoru (bez barošanas kabeļa). Darba zonas drošība

• Darba zonai jābūt tīrai un labi apgaismotai. Nekārtīgās un tumšās vietās bieži notiek negadījumi.

• Nelietojiet izstrādājumu sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā. Produkts rada dzirksteles, kas var izraisīt putekļu vai izgarojumu aizdegšanos.

• Produkta lietošanas laikā neļaujiet tuvumā atrasties bērniem un citām personām. Uzmanības novēršanas dēļ varat zaudēt kontroli. Elektrodrošība

• Izstrādājuma kontaktspraudņiem jāatbilst elektrotīkla kontaktligzdām. Nekādā gadījumā nepārveidojiet kontaktspraudni! Iezemētiem izstrādājumiem nedrīkst izmantot nekādus pārejas spraudņus. Nepārveidoti kontaktspraudņi un atbilstošas kontaktligzdas samazina strāvas triecienu risku.

• Nepieļaujiet ķermeņa saskari ar iezemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Ja ir izveidojies ķermeņa zemējums, pastāv paaugstināts strāvas trieciena risks.

• Nepakļaujiet izstrādājumus lietus vai mitruma iedarbībai. Ūdens, kas iekļuvis izstrādājumā, palielina elektriskās strāvas trieciena risku.

• Lietojot kabeli, ievērojiet piesardzību. Nekad neizmantojiet barošanas kabeli ierīces pārnēsāšanai, vilkšanai vai atvienošanai no kontaktligzdas. Sargiet kabeli no karstuma, eļļas, asām malām un kustīgām detaļām. Bojāti vai savijušies vadi paaugstina strāvas trieciena risku.

Lietojot izstrādājumu ārpus telpām, izmantojiet piemērotu ārpustelpu pagarinātāju. Lietošanai ārpus telpām piemērota pagarinātāja lietošana samazina elektriskās strāvas trieciena risku.

• Ja no izstrādājuma lietošanas mitros apstākļos nevar izvairīties, izmantojiet paliekošās strāvas ierīci (Residual Current Device, RCD). Izmantojot RCD, tiek samazināts elektriskās strāvas trieciena risks. Individuālā aizsardzība

• Lietojot izstrādājumu, ievērojiet piesardzību, pārdomājiet savas darbības un rīkojieties saprātīgi. Nelietojiet izstrādājumu, kad esat noguris vai narkotiku, alkohola vai zāļu iespaidā. Pat neuzmanības mirklis, lietojot izstrādājumu, var radīt smagu traumu.

• Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet acu aizsargus. Individuālo aizsardzības līdzekļu, piemēram, putekļu maskas, aizsargapavu ar neslīdošām zolēm, ķiveres vai dzirdes aizsarglīdzekļu, lietošana attiecīgos apstākļos samazina traumu gūšanas risku.

• Nepieļaujiet nejaušu ieslēgšanu. Pirms produkta pievienošanas strāvas padeves avotam un/vai akumulatoram, pacelšanas vai pārvietošanas pārbaudiet, vai slēdzis ir izslēgtā stāvoklī. Izstrādājuma pārnēsāšana, turot pirkstu uz slēdža, vai izstrādājuma pieslēgšana barošanai, ja ir ieslēgts slēdzis, var izraisīt negadījumus.

• Pirms produkta ieslēgšanas noņemiet regulēšanas atslēgu vai uzgriežņu atslēgu. Uz produkta rotējošajām detaļām atstāta uzgriežņu atslēga vai atslēga var radīt traumu.

• Nesniedzieties pārāk tālu. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tādējādi var labāk vadīt produktu negaidītās situācijās.

• Attiecīgi apģērbieties. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Nepieļaujiet matu un apģērba saskari ar kustīgajām daļām. Vaļīgas drēbes, rotaslietas vai gari mati var ieķerties kustīgajās detaļās.

• Ja komplektācijā ir iekļautas pievienojamas putekļu iesūkšanas ierīces un savākšanas tvertnes, pārbaudiet, vai tās ir piestiprinātas un tiek pareizi izmantotas. Putekļu savākšanas līdzekļu izmantošana var samazināt putekļu radītos draudus.

• Nekļūstiet nevērīgs pret darbarīka drošas izmantošanas principiem un neignorējiet tos pat tad, ja bieži izmantojat darbarīkus un esat labi apguvis to lietošanu. Neuzmanīga rīcība var izraisīt nopietnu traumu vienā acumirklī. Izstrādājuma lietošana un apkope

• Nespiediet produktu ar spēku. Izmantojiet konkrētajam darbam piemērotu produktu. Izmantojot pareizo produktu ar tam paredzēto ātrumu, darbu var paveikt labāk un drošāk.

• Nelietojiet produktu, ja, nospiežot slēdzi, tas neieslēdzas vai neizslēdzas. Produkts, kuru nevar

1696 - 003 - 16.12.2021vadīt, izmantojot slēdzi, rada draudus un ir jāremontē.

• Pirms jebkādu regulēšanas darbu veikšanas, piederumu maiņas vai izstrādājuma novietošanas uzglabāšanai atvienojiet kontaktspraudni no barošanas avota un/vai izņemiet akumulatoru. Šādi piesardzības pasākumi samazina produkta nejaušas palaišanas risku.

• Ja izstrādājumu neizmantojat, novietojiet to bērniem nepieejamā vietā un neļaujiet to lietot personām, kas nepārzina tā lietošanu vai šeit sniegtos norādījumus. Nonākot rokās lietotājam bez atbilstošām zināšanām, izstrādājumi ir bīstami.

• Veiciet izstrādājumu un piederumu tehnisko apkopi. Pārbaudiet kustīgo detaļu nobīdi vai saķeri, detaļu bojājumus un jebkādus citus faktorus, kas var ietekmēt izstrādājuma darbību. Ja izstrādājums ir bojāts, pirms tā lietošanas veiciet remontu. Daudzu nelaimes gadījumu iemesls ir slikti uzturēts izstrādājums.

• Griezējinstrumenti jāuztur asi un tīri. Pareizi uzturēti griezējinstrumenti ar asiem asmeņiem retāk saliecas, un tos ir vieglāk vadīt.

• Lietojiet produktu, piederumus un asmeņus u.c. detaļas atbilstoši šeit sniegtajiem norādījumiem, ņemot vērā darba apstākļus un veicamos uzdevumus. Produkta lietošana neparedzētiem mērķiem var radīt bīstamas situācijas.

• Rokturiem un turēšanas virsmām ir jābūt sausām, tīrām un uz tām nedrīkst būt eļļas un smērvielas. Slideni rokturi un satveršanas virsmas traucē drošu izstrādājuma izmantošanu un vadību negaidītās situācijās. Apkope

• Uzticiet izstrādājuma apkopi kvalificētam remontdarbu speciālistam, kas izmanto tikai oriģinālas rezerves daļas. Tādējādi tiks garantēta izstrādājuma lietošanas drošība.

• Nekad neveiciet bojātu akumulatoru apkopi. Akumulatoru apkopi drīkst veikt tikai ražotājs vai pilnvarots apkopes nodrošinātājs. Akumulatora rīka lietošana un apkope

• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju. Lādētājs, kas ir piemērots viena tipa akumulatora blokam, var kļūt ugunsbīstams, lietojot to ar cita veida akumulatora bloku.

• Izmantojiet iekārtas tikai ar tām paredzētajiem akumulatoru blokiem. Jebkura cita akumulatora bloka lietošana var radīt traumas un ugunsgrēka risku.

• Kad akumulatora bloks netiek izmantots, turiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot spailes. Akumulatora spaiļu savienošana var radīt apdegumus vai aizdegšanos.

• Nepareizi lietojot, no akumulatora var iztecēt šķidrums; izvairieties no saskares ar to. Ja nejauši notiek saskare, noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja šķidrums iekļūst acīs, vērsieties pēc medicīniskās palīdzības. No baterijas iztecējis šķidrums var radīt kairinājumu vai apdegumus.

• Nelietojiet akumulatoru bloku vai darbarīku, ja tas ir bojāts vai pārveidots. Bojāts vai pārveidots akumulators var darboties neparedzami, izraisot aizdegšanos, eksploziju vai traumu gūšanas risku.

• Nepakļaujiet akumulatoru bloku vai darbarīku ugunij vai pārmērīgi augstai temperatūrai. Ja pakļausit iekārtu uguns iedarbībai vai tādas temperatūras iedarbībai, kas pārsniedz 130°C (265°F), var notikt sprādziens.

• Ņemiet vērā visas uzlādes instrukcijas un nelādējiet akumulatoru bloku vai darbarīku temperatūrā, kas ir ārpus instrukcijās norādītā diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var bojāt akumulatoru un palielināt ugunsgrēka risku. Zāles pļāvēja drošības brīdinājumi

• Nelietojiet zāles pļāvēju sliktos laika apstākļos, jo īpaši tad, ja ir iespējams pērkona negaiss. Tas palielina risku, ka jums varētu iespert zibens.

• Rūpīgi pārbaudiet, vai teritorijā, kurā izmantosit zāles pļāvēju, nav savvaļas dzīvnieku. Zāles pļaušanas laikā var tikt savainoti savvaļas dzīvnieki.

• Rūpīgi pārbaudiet vietu, kur lietosit zāles pļāvēju, un noņemiet akmeņus, zarus, vadus, kaulus un citus svešķermeņus. Izsviesti priekšmeti var radīt smagu traumu.

• Pirms zāles pļāvēja lietošanas vienmēr vizuāli pārbaudiet, vai asmens un asmens mezgls nav nodilis vai bojāts. Nodilušas vai bojātas detaļas palielina traumu gūšanas risku.

• Pirms lietošanas pārbaudiet, vai nav redzamas barošanas kabeļa un pagarinātāja bojājuma vai nodiluma pazīmes. Nelietojiet zāles pļāvēju, ja barošanas kabelis ir bojāts vai nodilis. Ja barošanas kabelis zāles pļāvēja lietošanas laikā tiek bojāts vai nolietojas, izslēdziet zāles pļāvēju un nepieskarieties kabelim, pirms to atvienojat no barošanas avota. Bojāts barošanas kabelis vai pagarinātājs var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai radīt smagu traumu.

• Regulāri pārbaudiet, vai zāles savācējs nav nodilis vai bojāts. Nolietojies vai bojāts zāles uztvērējs var palielināt traumas gūšanas risku.

• Vienmēr izmantojiet aizsargus. Aizsargiem jābūt darba kārtībā un pareizi uzstādītiem. Vaļīgs, bojāts aizsargs vai tāds, kas nedarbojas pareizi, var radīt traumu.

• Visas dzesēšanas gaisa atveres vienmēr uzturiet tīras. Nosprostoti gaisa ievadi un netīrumi var izraisīt pārkaršanu un aizdegšanos.

• Izmantojot zāles pļāvēju, vienmēr uzvelciet neslīdošus aizsargapavus. Neizmantojiet zāles pļāvēju, ja staigājat basām kājām vai vaļējās 1696 - 003 - 16.12.2021 389sandalēs. Tādējādi tiek samazināta iespēja gūt traumu, saskaroties ar kustīgu pļaušanas asmeni.

• Lietojot zāles pļāvēju, vienmēr valkājiet garās bikses. Nenosegta āda palielina izsviestu priekšmetu radītas traumas gūšanas iespēju.

• Neizmantojiet zāles pļāvēju mitrā zālē. Ejiet, nekādā gadījumā neskrieniet. Šādi samazināsit paslīdēšanas un nokrišanas risku, kas var radīt traumas.

• Nelietojiet zāles pļāvēju lielā slīpumā. Šādi samazināsit līdzsvara zuduma iespējamību, paslīdēšanas un nokrišanas risku, kas var radīt traumas.

• Strādājot nogāzēs, vienmēr pārliecinieties par kāju novietojumu, vienmēr strādājiet šķērsām nogāzei, nekad augšup vai lejup un ievērojiet īpašu piesardzību, mainot virzienu. Šādi samazināsit līdzsvara zuduma iespējamību, paslīdēšanas un nokrišanas risku, kas var radīt traumas.

• Esiet īpaši uzmanīgi, virzoties atpakaļ vai velkot zāles pļāvēju pie sevis. Vienmēr vērojiet apkārtni. Šādi samazināsit zāles pļāvēja apgāšanās risku strādājot.

• Barošanas kabelis nedrīkst atrasties pļaušanas asmeņu tuvumā. Bojāts barošanas kabelis var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai radīt smagu traumu.

• Izslēdziet zāles pļāvēju un atvienojiet kabeļa spraudni no elektrotīkla, ja kabelis ir savijies vai bojāts. Savijies vai bojāts barošanas kabelis palielina elektriskās strāvas trieciena risku.

• Nepieskarieties asmeņiem un citām bīstamām rotējošām detaļām, kamēr tās vēl kustas. Šādi samazināsit kustīgu detaļu radītu traumu risku.

• Pirms izņemat iestrēgušu materiālu vai tīrāt zāles pļāvēju, pārliecinieties, ka visi barošanas slēdži ir izslēgti un barošanas kabelis ir atvienots. Neparedzēta zāles pļāvēja darbība var radīt smagu traumu. Paliekošās strāvas ierīce

• Izmantojiet paliekošās strāvas ierīci ar vismaz 30 mA lielu ieslēgšanās strāvu. Vispārīgi norādījumi par drošību BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.

• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Zināmos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.

• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.

• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.

• Nekādā gadījumā neļaujiet lietot ierīci bērniem vai cilvēkiem, kas nepārzina instrukcijas. Lietotāja vecums var būt norādīts vietējos noteikumos.

• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.

• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.

• Neizmantojiet izstrādājumu, ja tas ir bojāts.

• Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas. Darba drošība BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojiet šo izstrādājumu tikai zālienu pļaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.

• Lietojiet individuālos aizsardzības līdzekļus. Skatiet: Individuālie aizsarglīdzekļi lpp. 391

• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.

• Nedarbiniet izstrādājumu lietus laikā un nepakļaujiet to lietus vai mitruma iedarbībai. Ja izstrādājumā iekļūst ūdens, palielinās elektrotraumas risks.

• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var kļūt vaļīgs un izraisīt traumas personai.

• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ļoti lielu risku, ka asmens kļūst vaļīgs.

• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Izslēdziet dzinēju, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru. Uzgaidiet, līdz kustīgās detaļas apstājas. Pārbaudiet, vai izstrādājumam nav bojājumu. Pievelciet vaļīgās detaļas. Novērsiet bojājumus un nomainiet bojātās detaļas. Uzticiet remontdarbu veikšanu apstiprinātam apkopes uzņēmumam.

1696 - 003 - 16.12.2021• Nekādā gadījumā nepiestipriniet motora bremžu rokturi rokturim, kad motors ir iedarbināts.

• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.

• Darbinot izstrādājumu, vienmēr stāviet aiz tā.

• Lietojot izstrādājumu, pārbaudiet, lai visi riteņi atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošiem nažiem.

• Nesasveriet zāles pļāvēju, kad iedarbināt tā motoru vai zāles pļāvēja lietošanas laikā.

• Esiet piesardzīgi, velkot izstrādājumu atpakaļ.

• Nekādā gadījumā neceliet izstrādājumu uz augšu motora darbības laikā. Ja zāles pļāvējs ir jāpaceļ, vispirms izslēdziet dzinēju, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru.

• Neejiet atmuguriski izstrādājuma lietošanas laikā.

• Apturiet motoru, ja nepieciešams sasvērt zāles pļāvēju transportēšanai vai pirms pārvietošanās pa laukumiem bez zāles, piemēram, grants, akmens un asfalta ceļiem.

• Nekādā gadījumā neskrieniet ar izstrādājumu motora darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.

• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekādā gadījumā nemēģiniet veikt regulēšanu motora darbības laikā.

• Nekad neatstājiet izstrādājumu bez uzraudzības motora darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas aprīkojums nerotē.

• Zāles pļāvēja vibrācija darbības laikā var atšķirties no vibrācijas vērtības, kas norādīta Tehniskie dati lpp. 406 . Atšķirības ir atkarīgas no zāles pļāvēja izmantošanas veida. Ja zāles pļāvējs tiek lietots bieži vai ilgstoši, regulāri ieturiet pauzes, lai novērstu vibrācijas radītas traumas. Norādījumi par drošu darbu Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām.

• Uzvelciet izturīgas garās bikses.

• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.

• Ieteicams izmantot dzirdes aizsarglīdzekļus. Izstrādājuma drošības ierīces BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Nelietojiet izstrādājumu, ja ir bojātas drošības ierīces.

• Nenoņemiet un nepārveidojiet drošības ierīces.

• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi. Griezēja pārsega pārbaude Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

• Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu. Drošības atslēgas pārbaude Drošības atslēga ir zem akumulatora pārsega. Drošības atslēga savieno akumulatoru, kas dzinējam nodrošina jaudu.

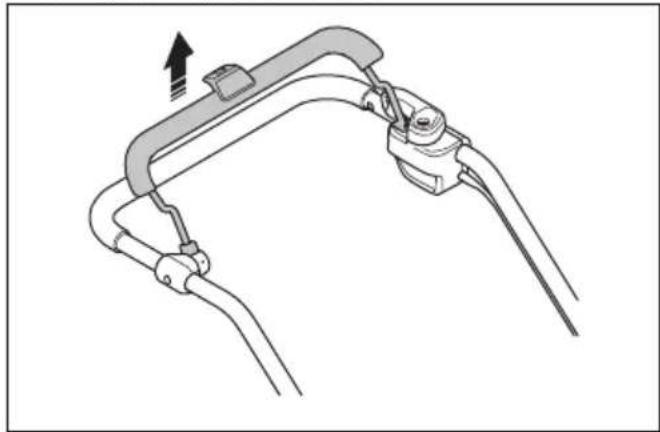

• Lai pārbaudītu drošības atslēgu, iedarbiniet un izslēdziet motoru.

• Ja drošības atslēga darbojas pareizi, motoru var iedarbināt tikai, kad drošības atslēga tiek pagriezta pozīcijā “1”. Motora bremžu roktura pārbaude Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

1696 - 003 - 16.12.2021 391• Atbrīvojiet dzinēja bremžu rokturi.

• Pārliecinieties, vai izstrādājums ir apstādināts. Ja dzinējs neapstājas 3 sekundēs, lieciet pilnvarotā Husqvarna apkopes pārstāvim noregulēt dzinēja bremzes. Iedarbināšanas ierobežotāja pārbaude Pārbaudiet iedarbināšanas ierobežotāju, lai pārliecinātos, ka tas novērš dzinēja darbību.

1. Nospiediet motora bremžu rokturi roktura virzienā.

Iedarbināšanas ierobežotājs aptur kustību.

2. Izstumiet iedarbināšanas ierobežotāju.

3. Atlaidiet iedarbināšanas ierobežotāju un

pārliecinieties, ka tas atgriežas sākotnējā pozīcijā. Akumulatora drošība BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojiet Husqvarna atkārtoti uzlādējamos akumulatorus kā strāvas avotu tikai saistītiem Husqvarna produktiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu izstrādājumu strāvas avotu.

• Nelietojiet vienreiz lietojamās baterijas.

• Elektriskās strāvas trieciena risks. Nesavienojiet akumulatora spailes ar atslēgām, monētām, skrūvēm vai citiem metāla priekšmetiem. Tas var izraisīt akumulatora īssavienojumu.

• Neievietojiet nekādus priekšmetus akumulatora gaisa atverēs.

• Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var eksplodēt un radīt apdegumus un/vai ķīmiskos apdegumus.

• Ja rodas akumulatora noplūde, neļaujiet šķidrumam nonākt saskarē ar ķermeni vai acīm. Ja pieskaraties šķidrumam, nomazgājiet skarto vietu ar lielu daudzumu ūdens un meklējiet medicīnisko palīdzību.

• Izmantojiet akumulatoru zāles pļāvējā tikai, ja apkārtējās vides temperatūra ir diapazonā starp 5 un 40 °C.

• Izmantojiet akumulatora lādētāju tikai, ja apkārtējās vides temperatūra ir diapazonā starp 5 un 40 °C.

• Akumulators netiks uzlādēts, ja akumulatora temperatūra pārsniedz 50 °C.

• Netīriet akumulatoru un tā lādētāju ar ūdeni. Skatiet: Akumulatora un akumulatora lādētāja tīrīšana lpp.

• Nelietojiet defektīvu vai bojātu akumulatoru.

• Uzglabājiet akumulatorus vietā, kur tuvumā nav metāla priekšmetu, piemēram, naglu, monētu, rotaslietu. Akumulatora lādētāja drošības norādes BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojiet QC akumulatoru lādētājus tikai Husqvarna rezerves akumulatoru uzlādei.

• Pastāv elektriskās strāvas trieciena vai īssavienojuma risks. Neievietojiet nekādus priekšmetus lādētāja gaisa atverēs. Nemēģiniet demontēt akumulatora lādētāju. Nesavienojiet lādētāja spailes ar metāla priekšmetiem. Izmantojiet pārbaudītu elektrotīkla kontaktligzdu.

• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Zināmos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu smagas vai letālas traumas risku, mēs iesakām personām, kurām ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Regulāri pārliecinieties, vai akumulatora lādētāja strāvas vads nav bojāts un vai tajā nav plaisu.

• Nevelciet akumulatora lādētāju aiz strāvas vada. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, izraujiet kontaktdakšu. Nevelciet aiz strāvas vada.

1696 - 003 - 16.12.2021• Strāvas vadu un pagarinājuma kabeļus turiet tālāk prom no ūdens, eļļas un asām apmalēm. Nodrošiniet, lai kabelis netiktu iespiests durvīs, nožogojumos un līdzīgās konstrukcijās. Tādā gadījumā var notikt strāvas izvade no lādētāja.

• Netīriet akumulatora lādētāju ar ūdeni.

• Akumulatora lādētāju drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām vai bez pieredzes un zināšanām tikai atbildīgās personas uzraudzībā vai pēc norādījumu par akumulatora lādētāja lietošanu drošā veidā saņemšanas un iespējamo risku izprašanas. Bērni nedrīkst spēlēties ar šo akumulatora lādētāju. Ierīces tīrīšanu un apkopes darbus bērni drīkst veikt tikai atbildīgās personas uzraudzībā.

• Neizmantojiet akumulatora lādētāju tādu akumulatoru uzlādei, kas nav atkārtoti uzlādējami.

• Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju, tuvumā. Nepārklājiet akumulatora lādētāju. Ja konstatējat dūmus vai uguni, izraujiet akumulatora lādētāja kontaktdakšu.

• Nelietojiet defektīvu vai bojātu akumulatora lādētāju.

• Lādējiet akumulatoru tikai telpā, kur ir laba gaisa plūsma un kur tas nav pakļauts saules gaismai. Nelādējiet akumulatoru mitrumā. Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

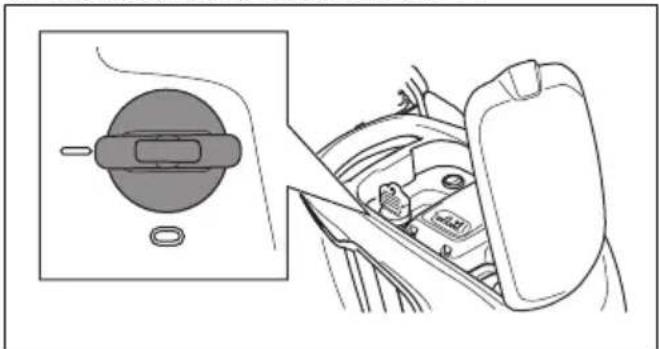

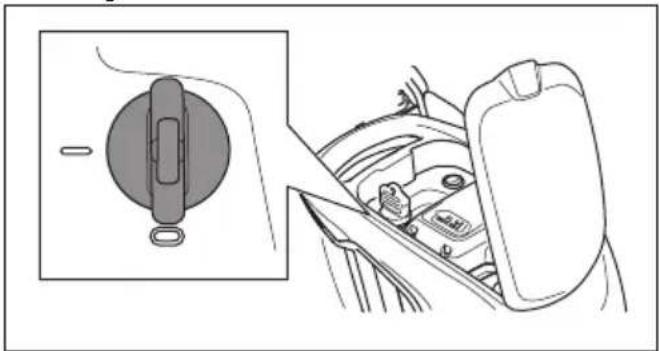

• Lai nepieļautu nejaušu iedarbināšanu apkopes laikā, pagrieziet drošības atslēgu stāvoklī “0” un izņemiet akumulatoru. Uzgaidiet vismaz 5 sekundes, pirms sākat apkopi.

• Veiciet tikai tos apkopes darbus, kas norādīti lietošanas rokasgrāmatā. Sarežģīti un profesionāli remontdarbi jāveic pilnvarotā apkopes uzņēmumā. Lai saņemtu papildinformāciju, sazinieties ar tuvāko apkopes pārstāvi.

• Veiciet apkopes darbus pareizi, lai palielinātu izstrādājuma darbmūžu un samazinātu nelaimes gadījumu risku.

• Nomainiet bojātās, nodilušās un salūzušās detaļas. Izmantojiet tikai oriģinālās ražotāja rezerves daļas. Citas rezerves daļas var izraisīt izstrādājuma bojājumus un palielināt negadījumu risku.

• Nenoņemiet un nepārveidojiet drošības ierīces, lai neradītu traumas.

• Lietojot griešanas aprīkojumu, uzvelciet izturīgus cimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

• Uzturiet griezēja malas ir asas un tīras, lai nodrošinātu vislabāko un drošāko veiktspēju.

• Ļaujiet izstrādājumu regulāri pārbaudīt apkopes centra darbiniekiem un veikt nepieciešamos regulēšanas un remonta darbus.

• Ievērojiet piederumu maiņas norādījumus. Lietojiet tikai ražotāja apstiprinātos piederumus.

• Kad izstrādājumu neizmantojat, turiet to, akumulatoru un akumulatora lādētāju atstatu vienu no otra sausās un slēgtās telpās. Nodrošiniet, lai bērni un nepiederošas personas nepiekļūst izstrādājumam, akumulatoram vai akumulatora lādētājam. Montāža Ievads BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet sadaļu par drošību. BRĪDINĀJUMS: Lai nepieļautu nejaušu iedarbināšanu montāžas laikā, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes. Roktura regulēšana

1. Atlaidiet apakšējos fiksatorus.

2. Pārvietojiet fiksatorus uz rievu apakšējo galu

izstrādājuma kreisajā un labajā pusē.

3. Iestatiet roktura augstumu vienā no diviem

pieejamiem stāvokļiem. 1696 - 003 - 16.12.2021 3934. Pārvietojiet fiksatorus uz augšu roktura virzienā, līdz tie apstājas un atskan klikšķis.

5. Pilnībā pievelciet fiksatorus.

Zāles savācēja montāža

1. Piestipriniet zāles uztvērēja rāmi zāles maisam tā,

lai maisa stingrā daļa būtu apakšā. Nodrošiniet, lai rāmja rokturis ir zāles maisa augšdaļā.

2. Iestipriniet zāles uztvērēja rāmja apakšdaļu zāles

uztvērēja apakšdaļas rievā.

3. Piestipriniet zāles maisu zāles uztvērēja rāmim ar

4. Paceliet aizmugurējo pārsegu.

5. Piestipriniet zāles savācēju pie šasijas augšmalas.

6. Ievietojiet zāles savācēja apakšējo daļu zāles

izmešanas atverē. Mulčēšanas aizbāžņa (piederums) montāža

1. Paceliet aizmugurējo pārsegu un noņemiet zāles

2. Ievietojiet mulčēšanas ieliktni zāles izmešanas

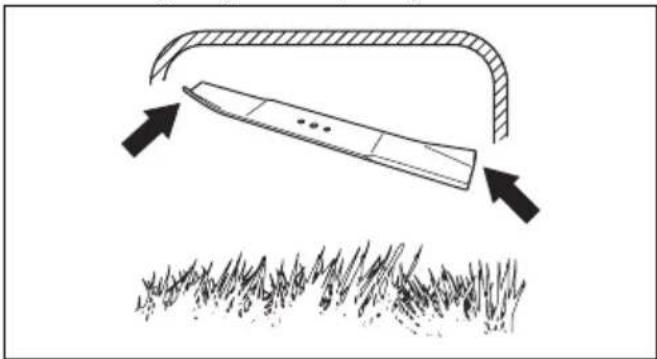

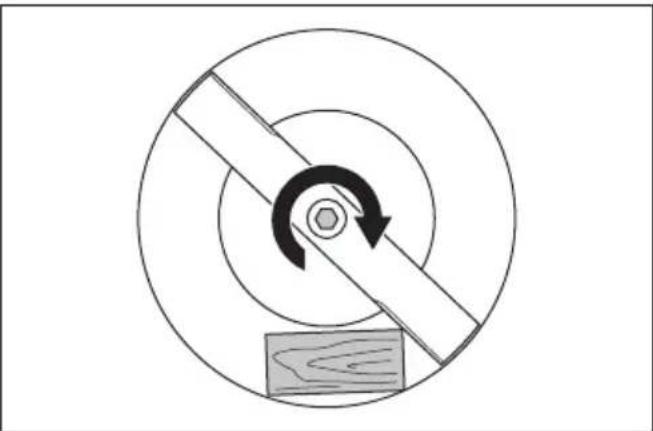

tiek nodrošināts mulčēšanas komplektā. Skatiet šeit: Asmens nomainīšana lpp. 401

Lietošana Ievads BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. Husqvarna Connect Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.

• Informācija par izstrādājuma daļām un apkopi un palīdzība ar to. Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet lietotni Husqvarna Connect savā

2. Reģistrējieties Husqvarna Connect lietotnē.

3. Izpildiet Husqvarna Connect lietotnē sniegtos

norādījumus, lai pievienotu un reģistrētu izstrādājumu. 394 1696 - 003 - 16.12.2021Piezīme: Lietotne Husqvarna Connect nav pieejama lejupielādei visos reģionos. Lai iegūtuplašāku informāciju, sazinieties ar apkopessniedzēju. Bluetooth

Informācija (LC 347iVX, LC 353iVX) Bezvadu tehnoloģija Bluetooth

Bezvadu tehnoloģijas Bluetooth

simbols ieslēdzas, kadar izstrādājumu ir savienota jūsu mobilā ierīce. Izstrādājuma novietošana darbības pozīcijā 1. Uzlokiet rokturi uz augšu.2. Pārvietojiet fiksatorus uz augšu roktura virzienā, līdztie apstājas un atskan klikšķis.3. Pilnībā pievelciet fiksatorus. BRĪDINĀJUMS: Nelietojiet zāles pļāvēju, kamēr tā rokturis nav pilnībā uzlocītsun iestatīts kādā no pieņemamiem augstumastāvokļiem. Skatiet šeit: Roktura regulēšana lpp. 393

Pļaušanas augstuma regulēšana Griešanas augstumu var noregulēt 6 līmeņos.1. Lai samazinātu griešanas augstumu, pārvietojietgriešanas augstuma sviru uz aizmuguri.2. Lai palielinātu griešanas augstumu, pārvietojietgriešanas augstuma sviru uz priekšu. IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsmanav līdzena, asmeņi var saskarties ar zemi. Akumulators BRĪDINĀJUMS: Pirms izmantojatakumulatoru, izlasiet nodaļu par drošībuun pārliecinieties, vai saprotat to. Izlasietarī akumulatora un akumulatora lādētājakomplektā iekļauto lietotāja rokasgrāmatu unpārliecinieties, vai izprotat to.Glabājiet akumulatoru un tā lādētāju pareizā apkārtējāsvides temperatūrā.1696 - 003 - 16.12.2021 395Apkārtējās vides temperatūra Akumulatora darbi- nāšana 5–40 °C Akumulatora uzlāde 5–40 °C Akumulatora statuss Displejā ir redzams akumulatora atlikušais uzlādes līmenis un akumulatora kļūdu ziņojumi. Akumulatora uzlādes līmenis ir redzams 5 sekundes pēc produkta izslēgšanas vai akumulatora indikatora pogas nospiešanas. Ja radusies kļūda, iedegas akumulatora brīdinājuma simbols. Skatiet šeit: Akumulators lpp. 402

LED indikatori Akumulatora statuss Deg visi LED indikatori Pilnībā uzlādēts (75– 100%) Deg 1., 2. un 3. LED indi- kators Akumulatora uzlādes lī- menis ir 50–75% Deg 1. un 2. LED indika- tors Akumulatora uzlādes lī- menis ir 25–50% Deg 1. LED indikators Akumulatora uzlādes lī- menis ir 0–25% Mirgo 1. LED indikators Akumulators ir tukšs. Uz- lādējiet akumulatoru. Akumulatora uzlāde Pirms pirmās lietošanas reizes uzlādējiet akumulatoru. Akumulators ir tikai 30% uzlādēts, kad tiek piegādāts klientam. Piezīme: Pievienojiet akumulatora lādētāju strāvas avotam, kura spriegums un frekvence atbilst uz datu plāksnītes norādītajiem. Akumulators netiek lādēts, ja tā temperatūra pārsniedz 50 °C. Akumulatora lādētājs samazina akumulatora temperatūru, pirms tiek sākta uzlāde.

1. Savienojiet vienu akumulatora lādētāja strāvas vada

galu ar akumulatora lādētāja ligzdu.

2. Savienojiet akumulatora lādētāja strāvas vada otru

galu ar zemētu kontaktligzdu. Vienreiz iemirgosies akumulatora lādētāja zaļais LED indikators.

3. Ievietojiet akumulatoru lādētājā. Kad akumulators ir

pareizi savienots ar akumulatora lādētāju, tajā deg zaļais indikators.

4. Kad deg visi akumulatora LED indikatori,

akumulators ir pilnībā uzlādēts. Akumulatora uzlādes laiks nedrīkst pārsniegt 24 stundas.

5. Lai atvienotu akumulatora lādētāju no

kontaktligzdas, velciet kontaktdakšu, nevis strāvas vadu.

6. Izņemiet akumulatoru no lādētāja.

Akumulatora uzlādes statuss Husqvarna litija jonu akumulatoru drīkst uzlādēt un lietot neatkarīgi no uzlādes līmeņa. Akumulators netiek bojāts. Pilnībā uzlādēts akumulators nesamazinās uzlādes kapacitāti pat tad, ja pēc uzlādes to atstāj lādētājā. LED indikators Uzlādes statuss Mirgo 1. LED indikators 0–25% Deg 1. LED indikators, mirgo 2. LED indikators 20–50% Deg 1. un 2. LED indika- tors, mirgo 3. LED indika- tors 50–75% Deg 1., 2. un 3. LED indi- kators, mirgo 4. LED indi- kators 75–100% Deg 1., 2., 3. un 4. LED indikators Pilnībā uzlādēts 396 1696 - 003 - 16.12.2021Izstrādājuma iedarbināšana (LC 247i)

1. Atveriet akumulatora vāciņu.

2. Ievietojiet uzlādētu akumulatoru vienā no

akumulatoru turētājiem. Lai nodrošinātu ilgāku darbību, ievietojiet otru uzlādētu akumulatoru otrajā akumulatora turētājā.

3. Pagrieziet drošības atslēgu stāvoklī “1”.

4. Stāviet aiz izstrādājuma.

5. Atbrīvojiet iedarbināšanas ierobežotāju.

6. Nospiediet motora bremžu rokturi roktura virzienā.

Izstrādājuma iedarbināšana (LC 347iVX, LC 353iVX)

1. Atveriet akumulatora vāciņu.

2. Ievietojiet uzlādētu akumulatoru vienā no

akumulatoru turētājiem. Lai nodrošinātu ilgāku darbību, ievietojiet otru uzlādētu akumulatoru otrajā akumulatora turētājā.

3. Pagrieziet drošības atslēgu stāvoklī “1”.

4. Stāviet aiz izstrādājuma.

5. Vadības pultī nospiediet Ieslēgšanas/izslēgšanas

pogu (A). Ieslēdzas displejs. Akumulatora indikators (B) rāda 2 akumulatoru uzlādes līmeni. Blakus akumulatora indikatoram tiek rādīts tā akumulatora numurs, kas darbojas. Modeļiem LC 347iVX, LC 353iVX displejā tiek rādīts arī iestatītais ātrums.

6. Atbrīvojiet iedarbināšanas ierobežotāju.

1696 - 003 - 16.12.2021 3977. Nospiediet motora bremžu rokturi roktura virzienā. Piedziņas izmantošana riteņiem LC 347iVX, LC 353iVX

• Velciet piedziņas rokturi stūres virzienā, lai iedarbinātu piedziņu.

• Lai iestatītu piedziņas ātrumu 4 soļos, vadības pultī nospiediet + un -.

• Atlaidiet piedziņas rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu šķērslim. Funkcijas SavE

izmantošana (LC 247i) Izstrādājumam ir akumulatora enerģijas taupīšanas funkcija (SavE

), kas nodrošina ilgāku akumulatora darbības laiku.

pozīcijā “0”. Piezīme: Funkcija SavE

tiek apturēta automātiski, ja reljefa apstākļu dēļ ir nepieciešama augstāka jauda. Funkcija SavE

automātiski tiek atsākta atkal, kad to atļauj reljefa apstākļi. Funkcijas SavE

izmantošana (LC 347iVX, LC 353iVX) Izstrādājumam ir akumulatora enerģijas taupīšanas funkcija (SavE

), kas nodrošina ilgāku akumulatora darbības laiku.

(A). Displejā iedegas simbols SavE

pogu vēlreiz. Displejā izdziest simbols SavE

tiek apturēta automātiski, ja virsmas apstākļu dēļ ir nepieciešama lielāka jauda. Funkcijas SavE

lietošana tiek sākta automātiski vēlreiz, kad virsmas apstākļi to pieļauj. Lielas slodzes funkcija Ja ar produktu tiek griezta gara vai mitra zāle, dzinējs automātiski palielina apgriezienu skaitu. Kad liela jauda nav nepieciešama, dzinējs pāriet atpakaļ standarta režīmā.

1696 - 003 - 16.12.2021Automātiska pārstartēšana Darbības laikā asmens un motors var īslaicīgi apstāties šķēršļu dēļ, piemēram, uzkrājoties zālei zem pļaušanas pārsega. Ja tā notiek un motora bremzes rokturis ir nospiests, zāles pļāvējs mēģina automātiski atsākt darbību. Ja zāles pļāvējs neatsāk darboties 5 sekunžu laikā, var būt nepieciešams iztīrīt pļaušanas pārsega apakšdaļu. Skatiet šeit: Produkta tīrīšana lpp. 401

BRĪDINĀJUMS: Pirms pļaušanas pārsega pārbaudes atlaidiet motora bremzes rokturi, pagrieziet drošības atslēgu stāvoklī 0, izņemiet akumulatoru un uzgaidiet vismaz 5 sekundes. Pastāv traumas gūšanas risks, ja šķērslis tiek noņemts un zāles pļāvējs nejauši sāk darboties. Izstrādājuma izslēgšana (LC 247i) BRĪDINĀJUMS: Pagrieziet drošības atslēgu pozīcijā “0”, pirms novēršat uzmanību no izstrādājuma

1. Atlaidiet motora bremžu rokturi, lai apturētu motoru.

2. Atveriet akumulatora pārsegu un pagrieziet drošības

atslēgu stāvoklī “0”.

3. Lai izņemtu akumulatoru, nospiediet abas

atbrīvošanas pogas un izņemiet akumulatoru.

4. Ja akumulatora uzlādes līmenis ir nepietiekams,

uzlādējiet akumulatoru. Papildinformāciju skatiet sadaļā Akumulatora uzlāde lpp. 396

Izstrādājuma izslēgšana (LC 347iVX, LC 353iVX) BRĪDINĀJUMS: Pagrieziet drošības atslēgu pozīcijā “0”, pirms novēršat uzmanību no izstrādājuma

1. Atlaidiet motora bremžu rokturi, lai apturētu motoru.

2. Vadības pultī nospiediet Ieslēgšanas/izslēgšanas

pogu. Displejā izdziest visi LED indikatori un simboli. 1696 - 003 - 16.12.2021 3993. Atveriet akumulatora pārsegu un pagrieziet drošības atslēgu stāvoklī “0”.

4. Lai izņemtu akumulatoru, nospiediet abas

atbrīvošanas pogas un izņemiet akumulatoru.

5. Ja akumulatora uzlādes līmenis ir nepietiekams,

uzlādējiet akumulatoru. Papildinformāciju skatiet sadaļā Akumulatora uzlāde lpp. 396

Piezīme: Izstrādājumam tiek automātiski atslēgta barošana, ja to neizmanto dažas minūtes. Lai atkal iedarbinātu izstrādājumu, skatiet šeit: Izstrādājuma iedarbināšana (LC 347iVX, LC 353iVX) lpp. 397

Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, pļaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma kļūst dzeltena. Ass asmens arī patērē mazāk enerģijas nekā truls asmens.

• Nepļaujiet vairāk par ⅓ no zāles garuma. Vispirms pļaujiet ar lielu pļaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet pļaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ļoti gara, pļaujiet lēni un, ja nepieciešams, dariet to divreiz.

• Katru reizi pļaujiet dažādos virzienus, lai zālienā neatstātu svītras.

• Uzturiet pļaušanas pārsegu tīru. Zāles un netīrumu uzkrāšanās pļaušanas pārsega iekšpusē var pasliktināt pļaušanas rezultātu. Skatiet: Produkta tīrīšana lpp. 401

Zāles griešana bez pievienota zāles savācēja vai mulčēšanas aizbāžņa

• Paceliet aizmugurējo pārsegu un noņemiet zāles savācēju.

• Ja ir pievienots mulčēšanas aizbāznis un mulčēšanas asmens, noņemiet tos.

• Pirms produkta lietošanas aizveriet aizmugurējo vāku. Kad lietojat produktu, nogrieztā zāles tiek izvadīta zem aizmugurējā pārsega. Apkope Ievads BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodaļu par drošību un pārliecinieties, vai izprotat to. Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi. Papildinformāciju skatiet šeit: www.husqvarna.com. Apkopes grafiks Apkopes intervāli tiek aprēķināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā. Apkopei, kas atzīmēta ar zīmi *, skatiet instrukcijas sadaļā Drošība lpp. 387

Katrā lie- tošanas reizē Reizi mē- nesī Katru se- zonu Vispārējas pārbaudes veikšana X Notīriet izstrādājumu X 400 1696 - 003 - 16.12.2021Katrā lie- tošanas reizē Reizi mē- nesī Katru se- zonu Pārbaudiet iedarbināšanas ierobežotāju* X Pārliecinieties, vai produkta drošības ierīces nav defektīvas* X Pārbaudiet griešanas aprīkojumu X Pārbaudiet griešanas pārsegu* X Pārbaudiet dzinēja bremžu rokturi* X Pārliecinieties, vai ieslēgšanas/izslēgšanas poga darbojas pareizi un nav defektī-

Pārbaudiet, vai akumulators nav bojāts X Pārbaudiet akumulatora uzlādi X Pārliecinieties, vai akumulatora atbrīvošanas pogas darbojas pareizi un vai pro- dukta akumulators tiek nofiksēts vietā.

Pārbaudiet, vai nav akumulatora bojājumu un pārliecinieties, vai tas darbojas pareizi.

Pārbaudiet savienojumus starp akumulatoru un produktu. Pārbaudiet arī savie- nojumu starp akumulatoru un akumulatora lādētāju.

Vispārējas pārbaudes veikšana

• Pārliecinieties, vai uzgriežņi un skrūves uz izstrādājuma ir cieši pievilkti.

• Pārliecinieties, vai produkta kabeļi nav novietoti tā, ka tie var tikt bojāti. Produkta tīrīšana

• Plastmasas daļas notīriet ar tīru un sausu drāniņu.

• Produkta tīrīšanai neizmantojiet ūdeni. Ūdens var iekļūt akumulatorā vai dzinējā un rādīt īssavienojumu vai produkta bojājumus.

• Produktu nedrīkst skalot ar augstspiediena ūdens strūklu.

• Nekādā gadījumā nelejiet ūdeni tieši uz dzinēja.

• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus. Akumulatora un akumulatora lādētāja tīrīšana BRĪDINĀJUMS: Netīriet akumulatoru un tā lādētāju ar ūdeni.

• Pirms ievietojat akumulatoru lādētājā, pārliecinieties, vai akumulators un akumulatora lādētājs ir tīri un sausi.

• Notīriet akumulatora spailes ar saspiestu gaisu vai izmantojiet mīkstu un sausu drānu.

• Notīriet akumulatora un lādētāja virsmas ar mīkstu un sausu drānu. Griešanas aprīkojuma pārbaudīšana BRĪDINĀJUMS: Lai nepieļautu nejaušu iedarbināšanu, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes. BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai

ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.

2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai

truls. Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Ļaujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar šķērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai arī tas ir jānomaina. Asmens nomainīšana Informāciju par pareizu asmens veidu skatiet šeit: Tehniskie dati lpp. 406

1696 - 003 - 16.12.2021 401BRĪDINĀJUMS: Fiksējiet asmeni ar koka kluci, lai, nomainot asmeni, nesavainotu pirkstus. Asmeni var pārvietot, kad motors ir izslēgts un starp asmeni un nekustīgajām daļām var tikt iesprostoti pirksti.

1. Fiksējiet asmeni ar koka kluci.

redzētu, vai nav bojājumu.

5. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, vai tā

6. Kad piestiprināt jauno asmeni, vērsiet asmens

saliektos galus griešanas pārsega virzienā.

7. Pārliecinieties, vai asmens ir salāgots ar dzinēja

atsperpaplāksni un piegrieziet skrūvi un paplāksni ar 23–28 Nm griezes momentu.

10. Iedarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja

asmens nav pareizi piestiprināts, izstrādājums vibrē vai pļaušanas rezultāts nav apmierinošs. Problēmu novēršana Akumulators LED indikators uz aku- mulatora Cēlonis Risinājums LED indikators mirgo zaļā krāsā Akumulatora spriegums ir zems. Uzlādējiet akumulatoru. Skatiet: Akumulatora uzlā- de lpp. 396

Temperatūra darba vidē ir pārāk aug- sta vai pārāk zema. Akumulatoru drīkst izmantot temperatūras diapa- zonā no 5 °C līdz 40 °C. Pārspriegums. Pārbaudiet, vai tīkla spriegums atbilst tam, kas ir norādīts uz izstrādājuma datu plāksnītes. Izņemiet akumulatoru no lādētāja. Pagaidiet 5 se- kundes un pēc tam mēģiniet akumulatoru uzlādēt. Ja problēma joprojām nav novērsta, sazinieties ar pilnvarotu apkopes pārstāvi. Deg kļūdu LED indika- tors. Pārāk liela elementu sprieguma atš- ķirība (1 V). Sazinieties ar pilnvarotu apkopes pārstāvi. Akumulatora lādētājs LED indikators uz akumulatora lādētāja Cēlonis Risinājums Mirgo kļūdu LED indi- kators. Temperatūra darba vidē ir pārāk augsta vai pārāk zema. Akumulatora lādētāju drīkst izmantot temperatūras dia- pazonā no 5 °C līdz 40 °C. Deg kļūdu LED indi- kators. Sazinieties ar pilnvarotu apkopes pārstāvi. Zāles pļaujmašīna Brīdinājuma indikators (kļūdas LED indikators) atrodas zem akumulatora vāka ((LC 247i)) vai vadības panelī ((LC 347iVX, LC 353iVX)). 1696 - 003 - 16.12.2021 403Problēma Kļūdas LED indika- tors (mirgošanas reižu skaits) Cēlonis Risinājums Kļūdas LED mir- go. Izstrādājums nedarbojas pareizi. 3 Asmens ir bloķēts. Lai novērstu nejaušu iedarbināšanu, pa- grieziet drošības atslēgu pozīcijā “0”. Izņemiet akumulatoru un pagaidiet vis- maz 5 sekundes. Noņemiet iespējamos šķēršļus un pārliecinieties, vai asmens var brīvi griezties. Ja problēma joprojām nav novērsta, sazinieties ar pilnvarotu apkopes pārstāvi. 5 Motora apgriezienu skaits pā- rāk samazinās, un motors ap- stājas. Palieliniet griešanas augstumu. Skatiet: Pļaušanas augstuma regulēšana lpp.

Riteņi vai transmisija ir bloķē- ta. Lai novērstu nejaušu iedarbināšanu, pa- grieziet drošības atslēgu pozīcijā “0”. Izņemiet akumulatoru un pagaidiet vis- maz 5 sekundes. Noņemiet iespējamos šķēršļus un pārliecinieties, vai riteņi var brīvi griezties. Ja problēma joprojām nav novērsta, sazinieties ar pilnvarotu apko- pes pārstāvi. 10 Motora vadības bloks ir pārāk karsts Apturiet motoru un uzgaidiet, līdz tas kļūst vēss. Kļūdas LED mir- go. Izstrādājums apstājas. 0 Akumulatora savienotāja kļū- da. Pārbaudiet akumulatora savienotāju. 3 Dzinēja pārslodze. Palieliniet griešanas augstumu. Skatiet: Pļaušanas augstuma regulēšana lpp.

8 Zems akumulatora uzlādes lī- menis. Uzlādējiet akumulatoru. Skatiet: Akumu- latora uzlāde lpp. 396

12 Nepareizs iedarbināšanas process. Dzinēja bremžu rok- turis ir nospiests pirms dzinēja iedarbināšanas. Atlaidiet dzinēja bremžu rokturi un pagai- diet apmēram 5 sekundes. Lai iedarbinā- tu izstrādājumu, vēlreiz nospiediet dzinē- ja bremžu rokturi uz leju. Citas kļūdas. Ja rodas citas kļūdas, pagrieziet drošības atslēgu stāvokli “0”, izņemiet akumulatoru un sazi- nieties ar apstiprinātu apkopes pārstāvi.

LC 347iVX, LC353iVX 404 1696 - 003 - 16.12.2021Pārvadāšana, glabāšana un utilizēšana Ievads BRĪDINĀJUMS: Lai nepieļautu nejaušu iedarbināšanu transportēšanas laikā, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes. Lai novietotu produktu transportēšanas pozīcijā

1. Atlaidiet apakšējos fiksatorus.

2. Pārvietojiet fiksatorus uz rievu apakšējo malu

izstrādājuma kreisajā un labajā pusē.

3. Nolokiet rokturi uz priekšu.

4. Noņemiet zāles savācēju.

• Uz iekļautajiem litija jonu akumulatoriem attiecas likumu prasības par bīstamajām precēm.

• Komerciālai transportēšanai ir jāievēro īpašās prasības uz iepakojuma un uzlīmēm.

• Noteikti ievērojiet notiekumus, kas attiecas uz bīstamiem materiāliem, kad produktu sagatavojat transportēšanai. Spēkā var būt vietēji noteikumi.

• Transportēšanas laikā izņemiet akumulatoru.

• Uzlieciet lenti uz akumulatora savienotājiem un pārliecinieties, vai akumulators transportēšanas laikā nevar kustēties.

• Transportēšanas laikā nostipriniet produktu. Glabāšana

• Pirms uzglabāšanas ļaujiet zāles pļāvējam atdzist.

• Glabāšanas laikā izņemiet akumulatoru.

• Lai novērstu nelaimes gadījumus, produkta glabāšanas laikā akumulatoram ir jābūt atvienotam no produkta.

• Turiet akumulatora lādētāju slēgtā un sausā vietā.

• Turiet akumulatoru un akumulatora lādētāju sausā vietā, kur nav mitruma vai sala ietekmes.

• Uzglabāšanas laikā atvienojiet akumulatoru no akumulatora lādētāja.

• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.

• Uzglabājiet zāles pļāvēju vietā, kur apkārtējā temperatūra ir diapazonā no -10 °C līdz 40 °C.

• Uzglabājiet akumulatoru vietā, kur apkārtējās vides temperatūra ir diapazonā no 5 °C līdz 25 C un akumulatoru neapspīd tieša saules gaisma.

• Uzglabājiet akumulatora lādētāju vietā, kur apkārtējā temperatūra ir diapazonā no 5 °C līdz 45 °C un lādētāju neapspīd tieša saules gaisma.

• Akumulatora uzlādes līmenim pirms ilgstošas glabāšanas jābūt 30–50%.

• Glabājiet produktu, akumulatoru un akumulatora lādētāju slēgtā vietā, kas nav pieejama bērniem un nesankcionētiem personām.

• Notīriet zāles pļāvēju un pārliecinieties, ka zāles uztvērējs ir tukšs.

• Veiciet tikai tās apkopes darbības, kas norādītas lietotāja rokasgrāmatā. Skatiet: Apkope lpp. 400

• Pilnībā notīriet zāles pļāvēju, pirms novietojat to ilgstošai uzglabāšanai. Atbrīvošanās no produkta Simboli uz produkta vai tā iepakojuma norāda, ka no šī produkta nedrīkst atbrīvoties kā no sadzīves atkritumiem. Tas ir jānodod atbilstošā elektrisko un elektronisko ierīču pārstrādes uzņēmumā. Nodrošinot, ka šis izstrādājums tiek pareizi pārstrādāts, varat palīdzēt novērst iespējamo negatīvo ietekmi uz vidi un cilvēkiem. Pretējā gadījumā tiek veikta nepareiza šī izstrādājuma utilizēšana. Lai uzzinātu vairāk par šī 1696 - 003 - 16.12.2021 405izstrādājuma pārstrādi, sazinieties ar vietējo pašvaldību, atkritumu pārstrādes uzņēmumu vai veikalu, kurā iegādājāties šo izstrādājumu. Tehniskie dati Tehniskie dati LC 247i LC 347iVX LC 353iVX Pļaušanas motors Motora tips BLDC (bezsuku) 36 V BLDC (bezsuku) 36 V BLDC (bezsuku) 36 V Motora ātrums — SavE, apgr./min 2600/min 2600/min 2600/min Motora ātrums — nominālais, apgr./min 3000/min 3000/min 3000/min Motora ātrums — liela slodze, apgr./min 3500/min 3500/min 3500/min Motora jauda — maks., kW 0,96 0,96 1,05 Motora jauda — nominālā, kW 0,75 0,75 0,9 Piedziņas motors Motora jauda — nominālā, kW N/A 0.25 0.25 Kustības ātrums, km/h N/A 3,0–4,5 3,0–4,5 Ātruma regulēšanas līmeņi N/A 4 4 Svars Svars bez somas (izņemto akumulatoru), kg 24,5 26 28 Svars ar maisu (ar diviem BLi30), kg 30.5 32,0 34,5 Akumulators Akumulatora tips Husqvarna akumulatoru sērija Akumulatora darbības laiks Akumulatora darbības laiks, minimālais (brīv- gaita), ar aktivizētu funkciju SavE un vienu Husqvarna 7,7 Ah akumulatoru (Bli30).

Akumulatora darbības laiks, minimālais (brīv- gaita) ar aktivizētu standarta režīmu, ar vienu Husqvarna 7,7 Ah akumulatoru (Bli30).

Atbilstoši EK direktīvai 2000/14/EK trokšņa emisija apkārtnē ir mērīta kā akustiskā jauda (L

406 1696 - 003 - 16.12.2021LC 247i LC 347iVX LC 353iVX Skaņas jaudas līmenis, izmērītais dB (A) 94 94 97 Skaņas jaudas līmenis, garantētais L

0,42 0,42 2,64 Griešanas ierīce Griešanas augstums, mm 20-75 mm 20-75 mm 20-75 mm Pļaušanas platums, cm 47 47 53 Asmeņu standarts Vākšana, 5905934-10 Vākšana, 5905934-10 Vākšana, 5940757-10 Asmeņu piederums Mulch 5907010-10 Mulch 5907010-10 Mulch 5950072-10 Zāles savācēja tilpums, litri 55 55 60. Bluetooth

Iesniegtajiem datiem par trokšņa spiediena līmeni piemīt 1,5 dB(A) nenoteiktības koeficients (K).

Uzrādītajiem vibrācijas līmeņa datiem ir 1,5 m/s

nenoteiktības koeficients (K). Kopējā noteiktā vibrāciju vērtība ir mērīta pēc standarta EN 62841-4-3 A pielikuma, un to var izmantot instrumentu iekārtu savstarpējai salīdzināšanai un pakļaušanas iedarbībai sākotnējā novērtējumā. 1696 - 003 - 16.12.2021 407Apstiprinātie lādētāji norādītajiem akumulatoriem, BLi Ieejas sprie- gums, V Frekvence, Hz Jauda, W QC250 100–240 50–60 250 408 1696 - 003 - 16.12.2021Atbilstības deklarācija ES atbilstības deklarācija Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. +46-36-146500, ar pilnu atbildību apliecinām, ka šis izstrādājums: Apraksts Zāles pļaujmašīna Zīmols Husqvarna Tips/modelis LC 247i Identifikācija Ar sērijas numuriem no 2021 un turpmākiem sērijas numuriem pilnībā atbilst šādām ES direktīvām un noteikumiem: Direktīva/regula Apraksts 2006/42/EC “par iekārtām” 2014/30/EU “par elektromagnētisko savietojamību” 2000/14/EK “par trokšņa emisiju vidē” 2011/65/EU “par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās” un ir ievēroti tālāk norādītie saskaņotie standarti un/vai tehniskās specifikācijas: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018. Pilnvarotā iestāde 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala ir apstiprinājusi atbilstību Eiropas Padomes direktīvai 2000/14/EK, atbilstības izvērtēšanas procedūrai: VI pielikums. Lai iegūtu informāciju par trokšņa izplūdi, skatiet sadaļu Tehniskie dati lpp. 406

Huskvarna, 2021-12-01 Claes Losdal, nodaļas vadītājs/dārzkopības produkti, Husqvarna AB Atbildīgais par tehnisko dokumentāciju 1696 - 003 - 16.12.2021 409ES atbilstības deklarācija Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. +46-36-146500, ar pilnu atbildību apliecinām, ka šis izstrādājums: Apraksts Zāles pļaujmašīna Zīmols Husqvarna Tips/modelis LC 347iVX, LC 353iVX Identifikācija Ar sērijas numuriem no 2021-12-01 un turpmākiem sērijas numuriem pilnībā atbilst šādām ES direktīvām un noteikumiem: Direktīva/regula Apraksts 2006/42/EC “par iekārtām” 2014/53/EU “par radioiekārtām” 2000/14/EK “par trokšņa emisiju vidē” 2011/65/EU “par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās” un ir ievēroti tālāk norādītie saskaņotie standarti un/vai tehniskās specifikācijas: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018, EN ETSI 300 328 v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4. Pilnvarotā iestāde 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala ir apstiprinājusi atbilstību Eiropas Padomes direktīvai 2000/14/EK, atbilstības izvērtēšanas procedūrai: VI pielikums. Lai iegūtu informāciju par trokšņa izplūdi, skatiet sadaļu Tehniskie dati lpp. 406

Huskvarna, 2021-12-01 Claes Losdal, nodaļas vadītājs/dārzkopības produkti, Husqvarna AB Atbildīgais par tehnisko dokumentāciju Reģistrētās preču zīmes Bluetooth
