HASZNÁLATI ÚTMUTATÓ LC 353iVX HUSQVARNA

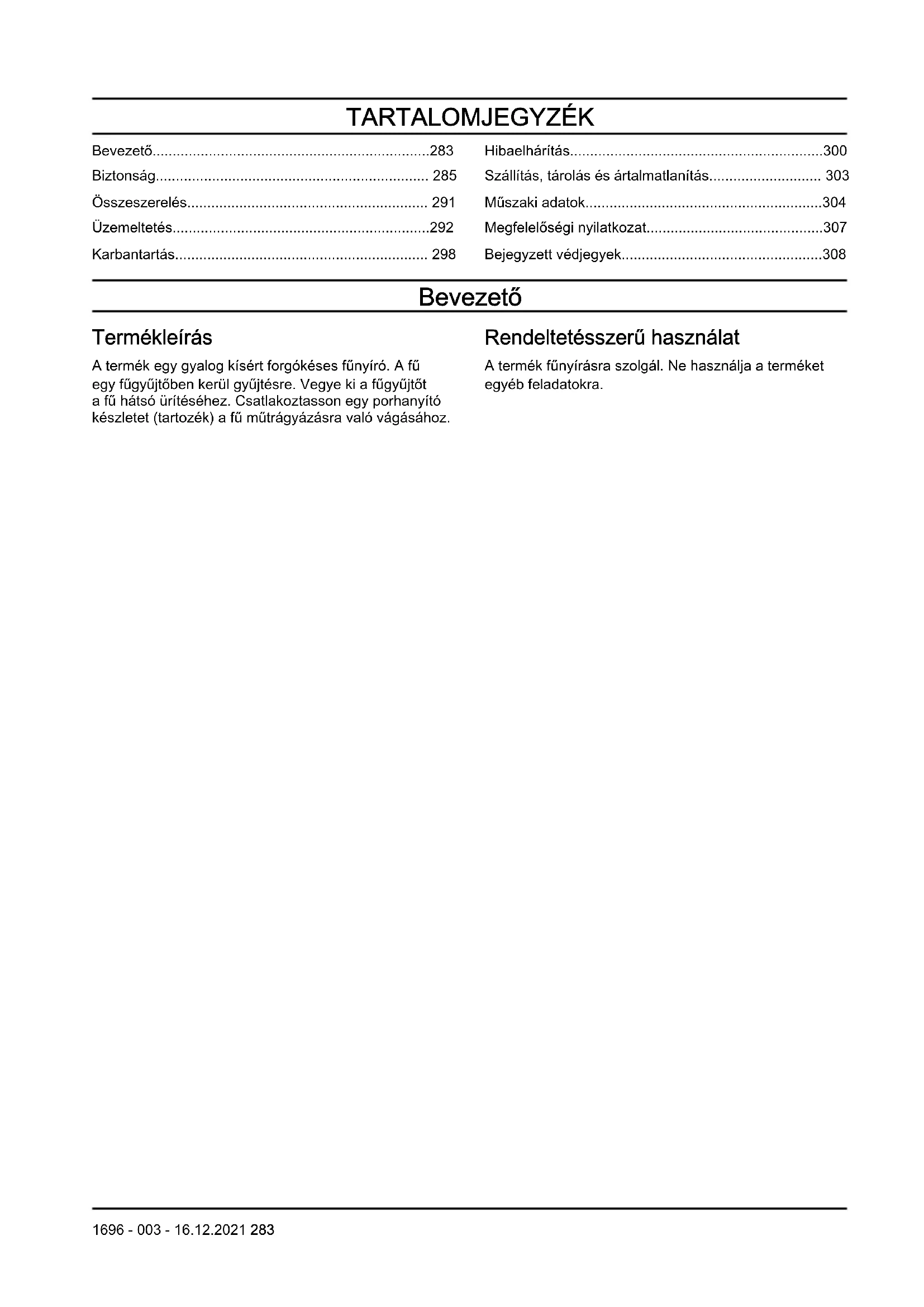

• Bevezető p. 283
• Biztonság p. 285
• Összeszerelés p. 291
• Üzemeltetés p. 292
• Karbantartás p. 298
• Hibaelhárítás p. 300
• Szállítás, tárolás és ártalmatlanítás p. 303
• Műszaki adatok p. 304
• Megfelelőségi nyilatkozat p. 307
• Bejegyzett védjegyek Bevezető Termékleírás A termék egy gyalog kísért forgókéses fűnyíró. A fű egy fűgyűjtőben kerül gyűjtésre. Vegye ki a fűgyűjtőt a fű hátsó ürítéséhez. Csatlakoztasson egy porhanyító készletet (tartozék) a fű műtrágyázásra való vágásához. Rendeltetésszerű használat A termék fűnyírásra szolgál. Ne használja a terméket egyéb feladatokra. 1696 - 003 - 16.12.2021 283A termék áttekintése p. 308

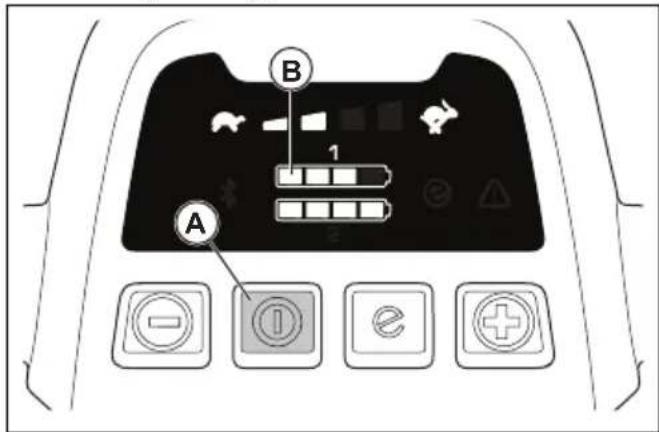

1. Vezérlőpanel (LC 347iVX, LC 353iVX)2. Motorfékfogantyú3. Indításgátló4. Fűgyűjtő5. Hátsó burkolat6. Biztonsági kulcs7. Gombfogantyú8. Akkumulátorfedél9. Vágásimagasság-szabályozó10. BE-/KI kapcsoló gomb11. A Bluetooth

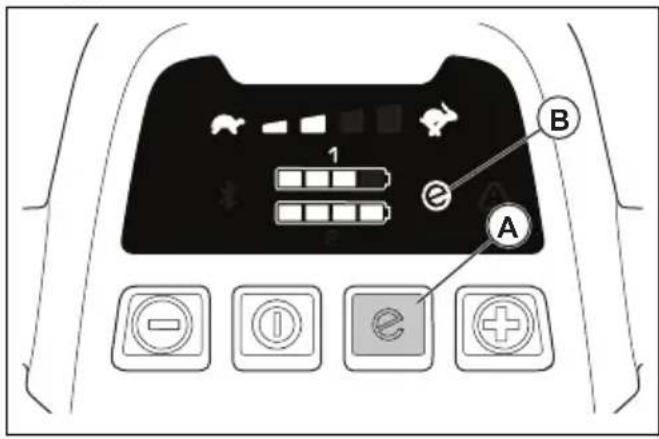

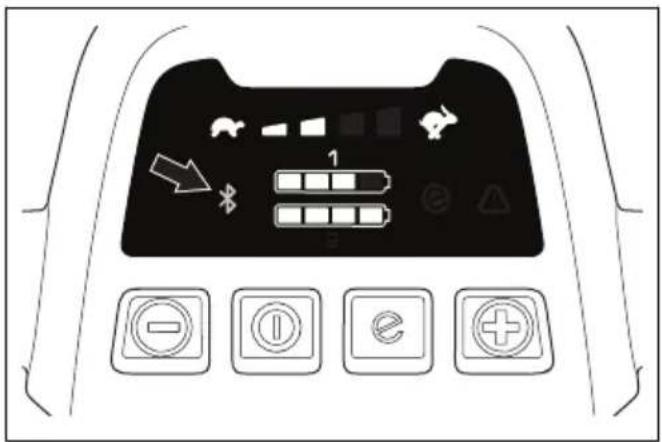

vezeték nélküli technológia jelzőikonja12. Emelőfogantyúk13. SavE jelző14. Akkumulátorjelző15. Sebesség kijelző (LC 347iVX, LC 353iVX)16. Sebesség csökkentése gomb (LC 347iVX,LC 353iVX)17. Sebesség növelése gomb (LC 347iVX, LC 353iVX)18. Szimbólumok19. Vágóburkolat20. Kezelői kézikönyv21. Adattábla22. Kerékhajtás kapcsoló kar (LC 347iVX, LC 353iVX)23. Akkumulátortöltő (tartozék)24. Akkumulátor (tartozék)25. Hibajelző LED (LC 247i)26. Hibajelző LED (LC 347iVX, LC 353iVX)27. SavE gomb (LC 247i)28. SavE gomb (LC 347iVX, LC 353iVX)284 1696 - 003 - 16.12.2021A terméken található jelzések FIGYELMEZTETÉS Olvassa el az utasításokat. VIGYÁZAT – Ügyeljen az esetlegesen kirepülő tárgyakra. Tartsa távol a nézelődőket. VIGYÁZAT – Tartsa távol a kezét és a lábát a késektől. VIGYÁZAT – Karbantartás előtt válassza le az akkumulátort. A termék és a termék csomagolása nem minősül háztartási hulladéknak. Újrahasznosítását egy elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni. Ez a termék megfelel az Európai Unió vonatkozó előírásainak. A környezeti zajkibocsátásra vonatkozó címke az EU-s és az egyesült királyságbeli irányelveknek és szabályozásoknak megfelelően. A termék garantált hangteljesítményszintjére vonatkozó adatok megtalálhatók

Műszaki adatok304. oldalon

fejezetben és a címkén. A termék cseppálló. A leállításhoz engedje el a motorfékfogantyút. Beolvasható kód Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik. Jelzés a terméken VESZÉLY – Tartsa távol a kezét és a lábát. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. 1696 - 003 - 16.12.2021 285VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános termékbiztonsági figyelmeztetések FIGYELMEZTETÉS: Olvassa el a jelen termékre vonatkozó összes biztonsági utasítást, útmutatást, ábrát és specifikációt. A az alább felsorolt utasítások figyelmen kívül hagyása áramütést, tüzet és/ vagy komoly sérülést okozhat. Tegyen el minden figyelmeztetést és utasítást, mert a jövőben szüksége lehet rájuk. A „termék” kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) termékre vagy az akkumulátorról (vezeték nélküli) működő termékre vonatkozik. A munkaterület biztonsága

• Tartsa a munkaterületet tisztán és világítsa meg jól. A zsúfolt vagy sötét területeken könnyen bekövetkeznek balesetek.

• Ne működtesse a terméket robbanásveszélyes környezetben, pl. gyúlékony folyadékok, gázok vagy por jelenlétében. A termék szikrát vethet, amely begyújthatja a port vagy a kipárolgást.

• Tartsa távol a gyermekeket és a szemlélődőket a termék működtetése közben. A figyelem elvonása miatt elvesztheti az uralmát a szerszám felett. Elektromos biztonság

• A termék dugaszának illeszkednie kell az aljzatba. A dugón soha semmilyen átalakítást ne végezzen. Ne használjon adaptercsatlakozót a földelt termékekhez. Kisebb az áramütés veszélye, ha eredeti dugókat és hozzájuk illő aljzatokat használ.

• Kerülje el a földelt felületekkel, pl. csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel való érintkezést. Megnövekszik az áramütés veszélye, ha a teste le van földelve.

• Ne tegye ki a termékeket esőnek vagy nedves környezetnek. A termékbe jutó víz növeli az áramütés kockázatát.

• Ne bánjon durván a kábellel. A kábelt ne használja a termék hordozására, húzására vagy a dugasz kihúzására. Tartsa távol a kábelt hőtől, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek megnövelik az áramütés kockázatát.

Ha kültérben használja a terméket, használjon kültéri használatra megfelelő hosszabbítókábelt. A kültéri alkalmazáshoz megfelelő hosszabbító használata csökkenti az áramütés veszélyét.

• Ha a termék feltétlenül nedves helyen kell használni, alkalmazzon életvédelmi relével (RCD) védett tápellátást. RCD használatával csökkenthető az áramütés kockázata. Személyes biztonság

• Legyen elővigyázatos, figyeljen arra, amit csinál, és használja a józan eszét a termék működtetése során. Ne használja a terméket, ha fáradt, illetve ha gyógyszer, gyógykezelés vagy alkohol hatása alatt áll. A termékek működése közben egy pillanatnyi figyelemkiesés is súlyos személyi sérülést okozhat.

• Használjon személyi védőfelszerelést. Mindig használjon szemvédőt. A megfelelő környezetben a védőfelszerelések, például a pormaszk, a csúszásgátló védőcipő, a kemény fejvédő és a fülvédő használata csökkenti a személyi sérülések kockázatát.

• Akadályozza meg a véletlen indítást. Ellenőrizze, hogy a bekapcsoló gomb kikapcsolt állásban van- e, mielőtt csatlakoztatja az áramforrást és/vagy az akkumulátort, illetve felveszi vagy szállítja a terméket. Balesetet okozhat, ha a terméket úgy viszi, hogy az ujja a kapcsolón van, vagy ha a bekapcsolt terméket áram alá helyezi.

• Távolítson el minden beállító kulcsot vagy csavarkulcsot, mielőtt bekapcsolná a terméket. A termék forgó alkatrészéhez csatlakozó kulcs vagy más szerszám személyi sérülést okozhat.

• Ne nyújtózkodjon a termékkel. Mindig szilárdan álljon a talajon, és őrizze meg az egyensúlyát. Így jobban uralhatja a terméket váratlan helyzetekben.

• Öltözködjön megfelelően. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A mozgó alkatrészek bekaphatják a laza ruhát, az ékszert vagy a hosszú hajat.

• Ha a készülékhez csatlakoztatható porgyűjtő berendezés, mindig csatlakoztassa és használja azt. A porgyűjtő alkalmazása csökkenti a porral kapcsolatos veszélyeket.

• A termékek rendszeres használatából adódó tapasztalata ne vezessen oda, hogy a termékeket könnyelműen, a szerszámbiztonsági alapelvek figyelmen kívül hagyásával működteti. Egy gondatlanul kivitelezett művelet akár egy századmásodperc alatt is súlyos sérüléshez vezethet. A termék használata és karbantartása

• Ne terhelje túl a terméket. Használja a feladathoz megfelelő terméket. A megfelelő termék jobb és biztonságosabb munkát fog végezni azon a sebességen, amire tervezték.

1696 - 003 - 16.12.2021• Ne használja a terméket, ha a kapcsoló nem kapcsolja ki vagy be. A kapcsolóval nem vezérelhető termékek veszélyesek és javításra szorulnak.

• Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort (amennyiben kivehető), ha bármilyen beállítást végez, kicserél egy tartozékot vagy tárolja a termékeket. Az ilyen megelőző biztonsági intézkedések csökkentik a termék véletlen elindításának veszélyét.

• A nem használt termékeket tartsa távol a gyermekektől, és ne engedje, hogy olyan személyek működtessék, akik nem ismerik a terméket és ezeket az utasításokat. A termékek képzetlen felhasználók kezében veszélyt jelentenek.

• Végezze el a termékek és a tartozékok karbantartását. Ellenőrizze, hogy a mozgó alkatrészek helyükön vannak-e, nem szorulnak-e, nem törtek-e le részek, illetve nem áll-e fenn más olyan állapot, amely befolyásolhatja a termék működését. Ha sérült, a használat előtt javíttassa meg a terméket. Sok balesetet rosszul karbantartott termékek okoznak.

• Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszámok kevésbé hajlamosak a beszorulásra, és könnyebb kezelni őket.

• A terméket, a kiegészítőket és az alkatrészeket stb. ezen utasításokkal összhangban használja, vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Ha a terméket nem a rendeltetésének megfelelően használják, veszélyes helyzet állhat elő.

• A fogantyúkat és fogófelületeket tartsa szárazon, tisztán, olaj- és zsírmentesen. A csúszós fogantyúk és fogófelületek nem teszi lehetővé a termék biztonságos kezelését és irányítását váratlan helyzetekben. Szolgáltatás

• A termék szervizelését képzett szerelővel végeztesse el, aki kizárólag eredeti cserealkatrészeket használ. Ez biztosítja, hogy a termék továbbra is biztonságos maradjon.

• Soha ne szervizelje a sérült akkumulátort. Az akkumulátor szervizelését csak a gyártó vagy egy hivatalos szolgáltató végezheti el. Az akkumulátor használata és karbantartása

• Csak a gyártó által meghatározott töltővel töltse. Az a töltő, amelyik az egyik típusú akkumulátorhoz használható, tűzveszélyes lehet, ha másik típusú akkumulátorral használják.

• A termékeket csak a típusuknak megfelelő akkumulátorokkal használja. Bármilyen más típusú akkumulátor használata sérülés- és tűzveszélyes.

• Amikor az akkumulátort nem használja, tartsa távol más fémtárgyaktól, például gémkapcsoktól, érméktől, kulcsoktól, tűktől, csavaroktól vagy más kisebb fémtárgyaktól, amelyek összekapcsolhatják a sarukat. Az akkumulátorsaruk rövidre zárása égést vagy tüzet okozhat.

• Nem megfelelő körülmények hatására az akkumulátorból folyadék szivároghat ki. Kerülje az érintkezést. Ha ez véletlenül mégis megtörténik, öblítse le vízzel. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból távozó folyadék irritációt vagy égési sérülést okozhat.

• Ne használjon sérült vagy módosított akkumulátort vagy szerszámot. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkedhetnek, ami tüzet, robbanást vagy sérülést okozhat.

• Az akkumulátort vagy szerszámot ne tegye ki tűznek vagy túl magas hőmérsékletnek. A tűznek való kitettség, illetve a 130 °C/265 °F feletti hőmérséklet robbanást okozhat.

• Kövesse a töltésre vonatkozó utasításokat, és ne töltse az akkumulátort vagy a szerszámot az utasításokban megadott hőmérséklet-tartományon kívül. A nem megfelelő, illetve a megadott tartományon kívül eső hőmérsékleten való töltés károsíthatja az akkumulátort és növeli a tűzveszélyt. A fűnyírógépre vonatkozó biztonsági figyelmeztetések

• Rossz időjárási körülmények között – főleg villámlás veszélye esetén – ne használja a fűnyírógépet. Ez csökkenti a villámcsapás veszélyét.

• Alaposan vizsgálja meg vadvilág szempontjából azt a területet, ahol a fűnyírógépet használni kívánja. A vadon élő állatok megsérülhetnek a fűnyírógép működése közben.

• Alaposan vizsgálja át a területet, ahol a fűnyírógépet használni kívánja, és távolítson el minden követ, botot, drótot, csontot és egyéb idegen tárgyat. A felcsapódó tárgyak súlyos személyi sérülést okozhatnak.

• A fűnyírógép használata előtt mindig ellenőrizze szemrevételezéssel, hogy a kés és a vágószerkezet nem kopott-e vagy sérült-e. A kopott vagy sérült alkatrészek növelik a sérülésveszélyt.

• Használat előtt ellenőrizze, hogy nem lát-e sérülést vagy kopás nyomait a táp- vagy a hosszabbítókábelen. Ha a kábel sérült vagy elhasználódott, ne használja a fűnyírógépet. Ha a kábel használat közben sérült vagy elhasználódott, kapcsolja ki a fűnyírógépet, és ne érintse meg a kábelt, mielőtt kihúzná a tápellátásból. A sérült tápkábel vagy hosszabbítókábel áramütést, tüzet és/ vagy súlyos sérülést okozhat.

• Rendszeresen ellenőrizze, hogy nem észlelhető-e kopás vagy minőségromlás a fűgyűjtőn. A kopott vagy sérült fűgyűjtő növelheti a személyi sérülés kockázatát.

• Tartsa a védőburkolatokat a helyükön. A védőburkolatoknak működőképesnek kell lenniük, és megfelelően kell felszerelni őket. A meglazult, sérült vagy nem megfelelően funkcionáló védőburkolat személyi sérülést okozhat. 1696 - 003 - 16.12.2021 287• Minden hűtőlevegő bemeneti nyílást tartson törmelékektől mentesen. Az eltömődött levegőbemeneti nyílások és a törmelék túlmelegedést vagy tűzveszélyt okozhatnak.

• A fűnyírógép működtetése közben mindig viseljen csúszásmentes munkavédelmi lábbelit. Ne használja a fűnyírógépet mezítláb vagy nyitott szandálban. Ez csökkenti a mozgó késsel való érintkezés miatti lábsérülés kockázatát.

• A fűnyírógép használata közben mindig viseljen hosszú nadrágot. A szabadon hagyott bőrfelületek növelik a repülő tárgyak okozta sérülés valószínűségét.

• Ne működtesse a fűnyírógépet nedves füvön. Sétáljon, soha ne fusson. Ez csökkenti ez esetleges személyi sérüléshez vezető elcsúszás vagy elesés kockázatát.

• Ne üzemeltesse a fűnyírógépet túlságosan meredek lejtőkön. Ez csökkenti ez esetleges személyi sérüléshez vezető irányításvesztés, elcsúszás vagy elesés kockázatát.

• Ha lejtőn dolgozik, mindig ügyeljen arra, hogy stabilan áll, mindig a lejtőn keresztben dolgozzon, soha ne felfelé vagy lefelé, és irányváltáskor legyen rendkívül óvatos. Ez csökkenti ez esetleges személyi sérüléshez vezető irányításvesztés, elcsúszás vagy elesés kockázatát.

• Legyen különösen körültekintő, ha a fűnyírógépet maga felé húzza, vagy hátrafelé halad. Mindig figyeljen oda a környezetére. Ez csökkenti a használat közbeni megbotlás kockázatát.

• Tartsa távol a tápkábelt a vágókésektől. A sérült tápkábel áramütést, tüzet és/vagy súlyos sérülést okozhat.

• Ha a kábel összegabalyodott vagy sérült, kapcsolja ki a terméket, és húzza ki a csatlakozódugót a fali aljzatból. Az összegabalyodott vagy sérült kábelek növelhetik az áramütés veszélyét.

• Ne érintse meg a késeket és más veszélyes mozgó alkatrészeket, amíg azok mozgásban vannak. Ez csökkenti a mozgó alkatrészek okozta sérülések kockázatát.

• A beragadt anyagok eltávolításakor és a fűnyírógép tisztításakor győződjön meg arról, hogy minden főkapcsoló ki van-e kapcsolva, és a tápkábel le van-e választva. A fűnyíró váratlan bekapcsolódása súlyos személyi sérülést okozhat. Életvédelmi relé

• Használjon egy legfeljebb 30 mA-es kioldóáramra beszabályozott életvédelmi relét. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna kereskedőjével a folytatás előtt.

• Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

• Soha ne engedje, hogy gyermekek vagy a kezelési utasításokat nem ismerő személyek használják a készüléket. A helyi rendelkezések adott esetben kezelési korhatárt szabhatnak meg.

• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

• Ne használja a terméket, ha hibás.

• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta. Munkabiztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

• Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés289. oldalon

• Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.

• Ne működtesse a terméket esős vagy nedves körülmények között. A termékbe jutó víz növeli az áramütés kockázatát.

• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

1696 - 003 - 16.12.2021• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Állítsa le a motort, fordítsa a biztonsági kulcsot „0” állásba, és vegye ki az akkumulátort. Várjon, amíg a mozgó alkatrészek megállnak. Ellenőrizze, hogy a termék sérülésmentes-e. Szorítsa meg a laza alkatrészeket. Javítsa meg a sérüléseket, és cserélje ki a sérült alkatrészeket. Bízza hivatalos szervizműhelyre a javítást.

• Amikor a motor működésben van, soha ne rögzítse tartósan a motorfékfogantyút a fogantyúhoz.

• Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

• Mindig maradjon a termék mögött, amikor működteti.

• A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.

• Ne döntse meg a terméket a motor indításakor vagy a termék működése közben.

• Legyen óvatos, amikor hátrafelé húzza a terméket.

• Soha ne emelje fel a terméket, ha a motor jár. Ha mindenképpen fel kell emelnie a terméket, először állítsa le a motort, a biztonsági kulcsot fordítsa „0” állásba, és vegye ki az akkumulátort.

• Ne sétáljon hátrafelé a termék működtetése során.

• Állítsa le a motort, ha a terméket szállításhoz meg kell döntenie, vagy mielőtt olyan területeken haladna át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdák.

• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

• Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

• Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog.

• A termék működés közbeni rezgései eltérhetnek az itt megadott rezgésértékektől: Műszaki adatok304. oldalon . Az eltérést a termék eltérő használati módja okozza. Ha a terméket gyakran vagy hosszú ideig használja, a rezgések okozta sérülések elkerülése érdekében rendszeresen tartson szünetet. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.

• Viseljen vastag, hosszú szárú nadrágot.

• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.

• Javasoljuk, hogy használjon hallásvédőt. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

• Ne távolítsa el és ne végezzen módosításokat a biztonsági eszközökön.

• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel. A vágóburkolat ellenőrzése A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

• Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés. A biztonsági kulcs ellenőrzése A biztonsági kulcs az akkumulátorfedél alatt helyezkedik el. A biztonsági kulcs csatlakoztatja a motort ellátó akkumulátort.

• A biztonsági kulcs ellenőrzéséhez indítsa be, majd állítsa le a motort.

• Ha a biztonsági kulcs megfelelően működik, a motor csak akkor indítható be, ha a biztonsági kulcs az „1” állásba van fordítva. A motorfékfogantyú ellenőrzése A motorfékfogantyú a motor leállítására szolgál. Ha elengedi a motorfékfogantyút, a motor leáll. 1696 - 003 - 16.12.2021 289• Indítsa be a terméket. Lásd: Üzemeltetés292. oldalon

• Ügyeljen arra, hogy a termék megálljon. Ha a motor 3 másodpercen belül nem áll le, állíttassa be egy hivatalos Husqvarna szakszervizben a motorféket. Az indításgátló ellenőrzése Bizonyosodjon meg arról, hogy az indításgátló megakadályozza a motor elindulását.

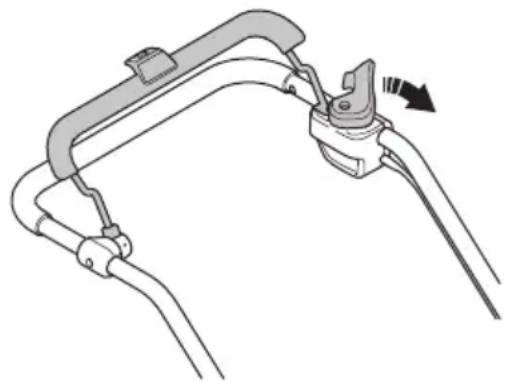

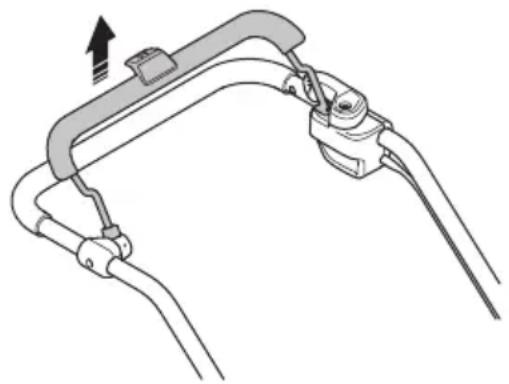

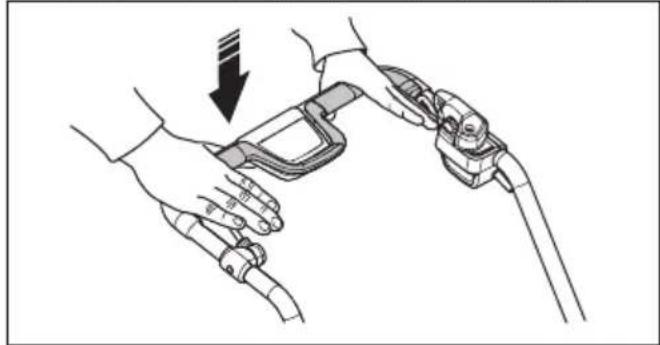

1. Nyomja a motorfékfogantyút a fogantyú irányába. Az

indításgátló megakadályozza a mozgást.

2. Nyomja kifelé az indításgátlót.

3. Engedje ki az indításgátlót, és győződjön meg arról,

hogy az visszatér alaphelyzetbe. Az akkumulátorral kapcsolatos biztonsági előírások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A Husqvarna tölthető akkumulátorokat csak a kompatibilis Husqvarna termékek tápellátására használja. Ne használja az akkumulátort más eszközök áramforrásaként, mivel ez balesetveszélyes.

• Ne használjon nem újratölthető akkumulátorokat.

• Elektromos áramütés veszélye. Ne csatlakoztassa az akkumulátorsarukat kulcsokhoz, érmékhez, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.

• Ne tegyen tárgyakat az akkumulátor szellőzőnyílásaiba.

• Tartsa távol az akkumulátort a közvetlen napsütéstől, hőtől és nyílt lángtól. Az akkumulátor felrobbanhat, és súlyos égési, illetve vegyi égési sérüléseket okozhat.

• Tartsa az akkumulátort esős, nedves környezettől távol.

• Tartsa az akkumulátort mikrohullámoktól és magas nyomástól távol.

• Soha ne próbálkozzon az akkumulátor szétszerelésével vagy széttörésével.

• Ha az akkumulátor szivárog, ne hagyja, hogy a folyadék bőrre vagy szembe kerüljön. Ha a folyadékhoz ért, nagy mennyiségű vízzel tisztítsa meg az adott testfelületet, és forduljon orvoshoz.

• Az akkumulátort csak 5 °C és 40 °C közötti környezeti hőmérséklet mellett használja a termékben.

• Az akkumulátortöltőt csak 5 °C és 40 °C közötti környezeti hőmérséklet mellett használja.

• Az akkumulátor nem töltődik fel, ha az akkumulátor hőmérséklete 50 °C-nál magasabb.

• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Lásd: Az akkumulátor és az akkumulátortöltő tisztítása299. oldalon

• Ne használjon meghibásodott vagy sérült akkumulátort.

• A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, érméktől, ékszerektől. Az akkumulátortöltő készülék biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A QC akkumulátortöltőket csak a Husqvarna csereakkumulátorok töltésére használja.

• Áramütés vagy rövidzárlat veszélye. Ne tegyen tárgyakat a töltő szellőzőnyílásaiba. Ne próbálkozzon az akkumulátortöltő szétszerelésével. Ne érintsen a töltő csatlakozóihoz fémtárgyat. Használjon jóváhagyott hálózati aljzatot.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Rendszeresen ellenőrizze, hogy az akkumulátortöltő tápkábele nem sérült-e, és hogy nincs rajta repedés.

1696 - 003 - 16.12.2021• Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a tápkábelt húzza.

• Tartsa távol a hálózati tápkábelt és a hosszabbítókábelt a víztől, az olajtól és az éles élektől. Ügyeljen rá, hogy a kábel ne csípődjön be ajtóba, korlátba vagy hasonló tárgyba. Ilyen esetben a töltő feszültség alá kerülhet.

• Soha ne tisztítsa vízzel az akkumulátortöltőt.

• Az akkumulátortöltőt 8 éven felüli gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező, vagy az akkumulátortöltő működtetésében járatlan személyek is használhatják, amennyiben ezt felügyelet mellett teszik, illetve ismerik a készülék biztonságos működtetésének módját és az azzal járó veszélyeket. Gyermekek nem játszhatnak az akkumulátortöltővel. Gyermekek csak felügyelet mellett végezhetnek tisztítást és karbantartást.

• Ne töltsön nem újratölthető akkumulátorokat a töltővel.

• Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Ne takarja le a töltőkészüléket. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a dugóját.

• Ne használjon meghibásodott vagy sérült akkumulátortöltőt.

• Az akkumulátort csak jó szellőzésű helyiségben, napfénytől távol töltse. Ne töltse az akkumulátort nedves körülmények között. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A véletlen beindítás elkerülése érdekében karbantartáskor fordítsa a biztonsági kulcsot „0” állásba, és távolítsa el az akkumulátort. A karbantartás megkezdése előtt várjon legalább 5 másodpercet.

• Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Komolyabb beavatkozásokat és szakszerű javításokat csak hivatalos szerviznek végezhet. Bővebb információért forduljon a legközelebbi szakszervizhez.

• A termék élettartamának növelése és a balesetveszély elkerülése érdekében végezze el szakszerűen a karbantartási műveleteket.

• A sérült, kopott vagy törött alkatrészt cserélje ki. Mindig a gyártó eredeti pótalkatrészeit használja. Más pótalkatrészek károsíthatják a terméket, és növelhetik a balesetveszélyt.

• A sérülések elkerülése érdekében ne távolítsa el és ne végezzen módosításokat a biztonsági eszközökön.

• A vágószerkezet használata során viseljen strapabíró védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

• A legjobb és legbiztonságosabb teljesítmény érdekében tartsa a vágóéleket élesen és tisztán.

• Rendszeresen ellenőriztesse a gépet a szakszervizzel, és végeztesse el a szükséges beállításokat és javításokat.

• Kövesse a tartozékcserére vonatkozó utasításokat. Kizárólag a gyártótól származó tartozékokat használja.

• Ha nincs használatban, tartsa a terméket, az akkumulátort és az akkumulátortöltőt elkülönítve egy száraz, beltéri és zárt területen. Gondoskodjon róla, hogy gyermekek és felhatalmazással nem bíró személyek ne férhessenek hozzá a termékhez, az akkumulátorhoz és az akkumulátortöltőhöz. Összeszerelés Bevezető FIGYELMEZTETÉS: A termék összeszerelése előtt olvassa el a biztonságra vonatkozó fejezetet. FIGYELMEZTETÉS: A véletlen beindítás elkerülése érdekében az összeszereléskor fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet. A fogantyú beállítása

1. Lazítsa meg az alsó csavarokat.

2. A gombokat a termék bal és jobb oldalán is

csúsztassa a hornyok alsó végébe.

3. Állítsa a fogantyú magasságát a két lehetséges

pozíció egyikébe. 1696 - 003 - 16.12.2021 2914. A gombokat ütközésig csúsztassa a fogantyú irányába, amíg egy kattanó hangot nem hall.

5. Teljesen húzza meg a gombokat.

A fűgyűjtő doboz felszerelése

1. Rögzítse a fűgyűjtő keretét a fűzsákban úgy, hogy

a fűzsák merev része alul legyen. A keret fogantyúja a fűzsák tetején legyen.

2. Illessze a fűgyűjtő keret alsó részét a fűgyűjtő alján

3. A kapcsokkal rögzítse a fűzsákot a fűgyűjtő

4. Emelje fel a hátsó burkolatot.

5. Csatlakoztassa a fűgyűjtőt a vázszekrény felső

6. Helyezze a fűgyűjtő alsó részét a fűkidobó

csatornába. A mulcsozó dugó (tartozék) összeszerelése

1. Emelje fel a hátsó burkolatot, és vegye ki a fűgyűjtőt.

2. Helyezze a mulcsozó dugót a fűkidobó csatornába.

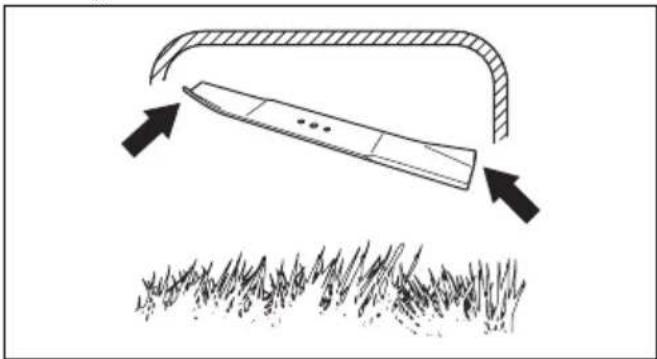

3. Cserélje ki a kést a mulcsozókészlethez mellékelt

mulcsozókésre. Lásd az A kés cseréje299. oldalon fejezetet. Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Husqvarna Connect A Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez:

• Bővebb termékinformációk.

• Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban. A Husqvarna Connect használatának megkezdése

1. Töltse le az Husqvarna Connect alkalmazást

2. Regisztráljon egy fiókot a Husqvarna Connect

3. A termék csatlakoztatásához és regisztrálásához

kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat. 292 1696 - 003 - 16.12.2021Megjegyzés: A Husqvarna Connect alkalmazás nem érhető el minden piacon. Továbbitájékoztatásért forduljon az illetékes szakszervizhez. Bluetooth

információ (LC 347iVX, LC 353iVX) Bluetooth

vezeték nélküli technológia

vezeték nélküli technológia szimbólumaakkor világít, amikor a mobilkészülék csatlakoztatva vana termékhez. A termék működési pozícióba állítása 1. Hajtsa ki a fogantyút a legfelső pozícióba.2. A gombokat ütközésig csúsztassa a fogantyúirányába, amíg egy kattanó hangot nem hall.3. Teljesen húzza meg a gombokat. FIGYELMEZTETÉS: Csak akkor működtesse a terméket, ha a fogantyúteljesen fel van hajtva, és a megfelelőmagassági helyzetek egyikébe be vanállítva. Lásd: A fogantyú beállítása 291. oldalon

A vágási magasság beállítása A vágási magasság 6 különböző szintre állítható.1. A vágási magasság csökkentéséhez mozgassalefelé a vágási magasságot szabályozó kart.2. A vágási magasság növeléséhez mozgassa felfeléa vágási magasságot szabályozó kart. VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajbaütközhetnek, ha a pázsit felülete nemegyenletes. Akkumulátor FIGYELMEZTETÉS:

akkumulátor használata előtt el kell olvasniaés meg kell értenie a biztonságról szólófejezetet. Olvassa el figyelmesen azakkumulátorhoz és az akkumulátortöltőhözmellékelt használati útmutatót is.1696 - 003 - 16.12.2021 293Tartsa az akkumulátort és az akkumulátortöltőt megfelelő környezeti hőmérsékleten. Környezeti hőmérséklet Az akkumulátor használata 5 °C – 40 °C Az akkumulátor fel- töltése 5 °C – 40 °C Akkumulátorállapot A kijelző jelzi az akkumulátor töltöttségét, valamint azt, hogy van-e valami probléma az akkumulátorral. Az akkumulátortöltöttség jelzése 5 másodpercig látható a termék kikapcsolása, illetve az akkumulátorjelző gomb megnyomása után. Hiba esetén az akkumulátor figyelmeztető lámpája világít. Lásd: Akkumulátor300. oldalon

LED lámpák Akkumulátorállapot Minden LED világít Teljes töltöttség (75– 100%) Az 1., 2. és 3. LED világít Az akkumulátor töltöttsé- ge 50–75%-os Az 1. és 2. LED világít Az akkumulátor töltöttsé- ge 25–50%-os Az 1. LED világít Az akkumulátor töltöttsé- ge 0–25%-os Az 1. LED villog. Az akkumulátor lemerült. Töltse fel az akkumulátort. Az akkumulátor töltése Az első használat előtt töltse fel az akkumulátort. Az akkumulátor gyárilag csak 30%-ra van feltöltve. Megjegyzés: Az akkumulátortöltőt a típustáblán szereplő feszültségű és frekvenciájú áramforráshoz kell csatlakoztatni. Ha az akkumulátor hőmérséklete 50 °C felett van, a töltés nem indul el. Az akkumulátortöltő csökkenti az akkumulátor hőmérsékletét, mielőtt megkezdené annak töltését.

1. Csatlakoztassa az akkumulátortöltőhöz való

tápkábel egyik végét az akkumulátortöltő aljzatához.

2. Csatlakoztassa az akkumulátortöltőhöz való

tápkábel másik végét egy földelt hálózati aljzathoz. Egyszer zölden felvillan a töltő LED-je.

3. Helyezze az akkumulátort a töltőbe. Az akkumulátor

és a töltő közötti helyes érintkezésről a töltőn lévő zöld lámpa világítása tanúskodik.

4. Ha az akkumulátoron az összes LED világít, az

akkumulátor teljesen fel van töltve. Az akkumulátort legfeljebb 24 óráig töltse.

5. Az akkumulátortöltő fali aljzatból történő

kihúzásához a dugaszt húzza, ne a tápkábelt.

6. Vegye ki az akkumulátort a töltőből.

Akkumulátortöltési állapot A Husqvarna lítiumion-akkumulátorok bármilyen töltöttségi szintnél tölthetők vagy használhatók. Ez nem árt az akkumulátornak. A teljesen feltöltött akkumulátor a töltőkészülékben hagyva sem veszít a töltöttségéből. LED-es kijelző Töltési állapot Az 1. LED villog. 0%–25% Az 1. LED világít, a 2. LED villog 25%–50% Az 1. és 2. LED világít, a 3. LED villog. 50%–75% Az 1., 2. és 3. LED világít, a 4. LED villog. 75%–100% Az 1., 2., 3. és 4. LED vi- lágít Teljesen feltöltve A termék elindítása (LC 247i)

1. Nyissa fel az akkumulátorfedelet.

1696 - 003 - 16.12.20212. Helyezze a feltöltött akkumulátort az akkumulátortartók egyikébe. Hosszabb használati idő esetén tegyen egy második feltöltött akkumulátort a másik akkumulátortartóba.

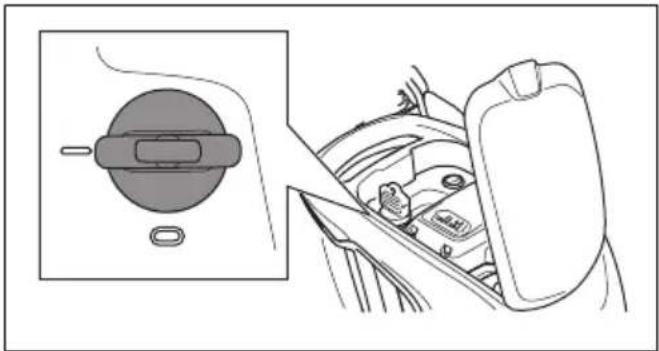

3. Állítsa a biztonsági kulcsot „1” állásba.

4. Maradjon a termék mögött.

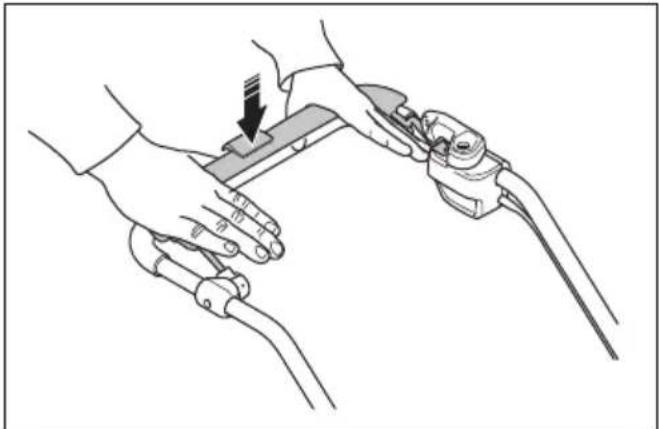

5. Oldja ki az indításgátlót.

6. Nyomja a motorfékfogantyút a fogantyú irányába.

A termék elindítása (LC 347iVX, LC 353iVX)

1. Nyissa fel az akkumulátorfedelet.

2. Helyezze a feltöltött akkumulátort az

akkumulátortartók egyikébe. Hosszabb használati idő esetén tegyen egy második feltöltött akkumulátort a másik akkumulátortartóba.

3. Állítsa a biztonsági kulcsot „1” állásba.

4. Maradjon a termék mögött.

5. Nyomja meg a vezérlőpanelen lévő ON/OFF gombot

(A). A kijelző világítani kezd. Az akkumulátorjelző (B) a két akkumulátor töltöttségi szintjét jeleníti meg. Az akkumulátorjelző mellett a használatban lévő akkumulátor száma látható. Az LC 347iVX, LC 353iVX modellek esetében a kijelző a beállított sebességet is megjeleníti.

6. Oldja ki az indításgátlót.

1696 - 003 - 16.12.2021 2957. Nyomja a motorfékfogantyút a fogantyú irányába. A kerekeken levő meghajtó használata LC 347iVX, LC 353iVX

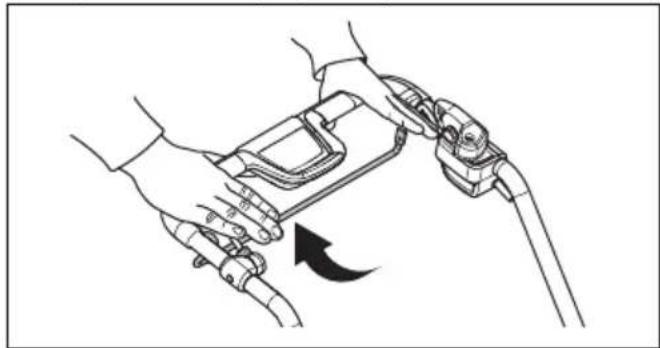

• A meghajtás indításához húzza a kerékhajtás kapcsoló kart a fogantyú irányába.

• A vezérlőpanel + és - gombjainak megnyomásával 4 lépésben állíthatja a haladási sebességet.

• Engedje el a kerékhajtás kapcsoló kart, hogy kikapcsolja a meghajtást, például amikor akadály közelébe ér. A SavE

funkció használata ((LC 247i)) A termék akkumulátorkímélő funkcióval (SavE

rendelkezik, amely hosszabb üzemidőt biztosít.

• A funkció elindításához nyomja meg a SavE

gombot, hogy az „1” állásban legyen.

• A funkció leállításához nyomja meg a SavE

gombot, hogy az „0” állásban legyen. Megjegyzés: A SavE

funkció automatikusan leáll, ha a talajkörülmények nagyobb teljesítményt követelnek meg. A SavE

funkció automatikusan újra bekapcsol, ha a talajkörülmények lehetővé teszik. A SavE

funkció használata ((LC 347iVX, LC 353iVX)) A termék akkumulátorkímélő funkcióval (SavE

rendelkezik, amely hosszabb üzemidőt biztosít.

1. A funkció elindításához nyomja meg a SavE

gombot (A). A kijelzőn lévő SavE

szimbólum (B) világítani kezd.

2. A funkció leállításához nyomja meg ismét a SavE

gombot. A kijelzőn lévő SavE

szimbólum (B) kialszik.

funkció automatikusan leáll, ha a talajkörülmények nagyobb teljesítményt követelnek meg. A SavE

funkció automatikusan újra bekapcsol, ha a talajkörülmények lehetővé teszik. Nagy terhelésű üzemmód funkció Ha a termékkel hosszú vagy nedves füvet vág, a motor automatikusan növeli a fordulatszámot. A motor normál módba tér vissza, ha a nincs szükség nagy terhelésre.

1696 - 003 - 16.12.2021Automatikus újraindítás Használat közben a kés és a motor ideiglenesen leállhat olyan akadályok miatt, mint például a fű összetorlódása a vágóburkolat alatti. Ha ez bekövetkezik, és a motorfékfogantyút lenyomva tartja, a termék megpróbál automatikusan újraindulni. Ha a készülék 5 másodpercen belül nem indul újra, szükség lehet a vágóburkolat alatti terület kitisztítására. Lásd: A termék tisztítása299. oldalon

FIGYELMEZTETÉS: A vágóburkolat ellenőrzése előtt engedje el a motorfékfogantyút, fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet. Az akadály eltávolítása után a termék véletlen elindulása sérülésveszélyt okozhat. A termék ((LC 247i)) leállítása FIGYELMEZTETÉS: Mindig állítsa a biztonsági kulcsot „0” állásba, ha a terméket felügyelet nélkül hagyja.

1. A motor leállításához engedje fel

a motorfékfogantyút.

2. Nyissa fel az akkumulátorfedelet, és fordítsa

a biztonsági kulcsot „0” állásba.

3. Az akkumulátor eltávolításához nyomja meg a két

kioldógombot, és húzza ki az akkumulátort.

4. Töltse fel a gyenge töltöttségű akkumulátort. További

információért lásd: Az akkumulátor töltése294. oldalon

A termék ((LC 347iVX, LC 353iVX)) leállítása FIGYELMEZTETÉS: Mindig állítsa a biztonsági kulcsot „0” állásba, ha a terméket felügyelet nélkül hagyja.

1. A motor leállításához engedje fel

a motorfékfogantyút.

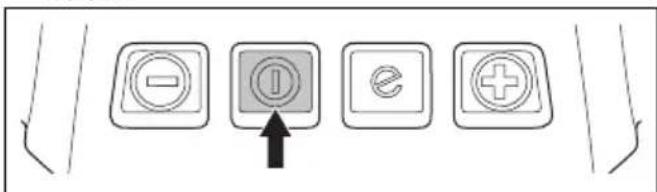

2. Nyomja meg a vezérlőpanelen lévő ON/OFF

gombot. A kijelzőn lévő összes fény és szimbólum kialszik. 1696 - 003 - 16.12.2021 2973. Nyissa fel az akkumulátorfedelet, és fordítsa a biztonsági kulcsot „0” állásba.

4. Az akkumulátor eltávolításához nyomja meg a két

kioldógombot, és húzza ki az akkumulátort.

5. Töltse fel a gyenge töltöttségű akkumulátort. További

információért lásd: Az akkumulátor töltése294. oldalon

Megjegyzés: A termék automatikusan feszültségmentes állapotba kerül, ha néhány percig nem használja. A termék újraindításához lásd: A termék elindítása (LC 347iVX, LC 353iVX)295. oldalon

Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.

• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton.

• Tartsa tisztán a vágóburkolatot. A vágóburkolat belső oldalán lerakódott fű és szennyeződés ronthatja a vágási eredményt. Lásd: A termék tisztítása299. oldalon

Fű vágása fűgyűjtő vagy mulcsozó dugó nélkül

• Emelje fel a hátsó burkolatot, és vegye ki a fűgyűjtőt.

• Ha van felszerelve mulcsozó dugó és mulcsozókés, szerelje le azokat.

• Zárja le a hátsó burkolatot, mielőtt használni kezdené a terméket. A termék használatakor a levágott fű a hátsó burkolat alatt ürül. Karbantartás Bevezetés FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Részletesebb információért lásd: www.husqvarna.com. Karbantartási terv A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A *-gal jelölt karbantartásokhoz az utasításokat lásd: Biztonság285. oldalon

Minden használat során Havonta Évsza- konként Végezzen általános ellenőrzés X Tisztítsa meg a terméket X 298 1696 - 003 - 16.12.2021Minden használat során Havonta Évsza- konként Ellenőrizze az indításgátlót * X Ellenőrizze, hogy nem hibásak-e a termék biztonsági eszközei * X Ellenőrizze a vágószerkezetet X Ellenőrizze a vágóburkolatot * X Ellenőrizze a motorfékfogantyút * X Győződjön meg az ON/OFF gomb megfelelő, hibátlan működéséről X Ellenőrizze, nem sérült-e az akkumulátor X Ellenőrizze az akkumulátor töltöttségét X Ellenőrizze, működnek-e az akkumulátor kioldógombjai, és megfelelően rögzül-e az akkumulátor a termékben

Ellenőrizze az akkumulátortöltő épségét; győződjön meg arról, hogy megfelelően működik-e.

Ellenőrizze az akkumulátor és a termék közötti csatlakozásokat. Ellenőrizze az akkumulátor és az akkumulátortöltő közötti csatlakozásokat is.

Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok meg vannak-e szorítva a terméken.

• Ellenőrizze, hogy a termék kábelei úgy helyezkednek-e el, hogy ne tudjanak megsérülni. A termék tisztítása

• A műanyag részeket tiszta, száraz törlőkendővel tisztítsa.

• A termék tisztításához ne használjon vizet. A víz az akkumulátorba vagy a motorba jutva azok rövidzárlatát vagy a termék károsodását okozhatja.

• Ne használjon nagynyomású mosót a termék tisztításához.

• Ne irányítsa a vízsugarat közvetlenül a motorra.

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket. Az akkumulátor és az akkumulátortöltő tisztítása FIGYELMEZTETÉS: Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt.

• Mielőtt az akkumulátort a töltőkészülékbe helyezné, győződjön meg róla, hogy az akkumulátor és az akkumulátortöltő tiszta és száraz-e.

• Az akkumulátorsaruk tisztítását sűrített levegővel vagy egy puha és száraz ruhával végezze.

• Az akkumulátor és a töltőkészülék felületének tisztítását puha és száraz ruhával végezze. A vágószerkezet ellenőrzése FIGYELMEZTETÉS: A véletlen beindítás elkerülése érdekében fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet. FIGYELMEZTETÉS: A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés

szempontjából. Mindig cserélje ki a sérült vágószerkezetet.

2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e. A kés cseréje A megfelelő késtípust illetően tekintse át a következőt: Műszaki adatok304. oldalon

1696 - 003 - 16.12.2021 299FIGYELMEZTETÉS: A kés cseréjekor rögzítse a kést egy fadarabbal, hogy elkerülje az ujjak sérülését. A kés elmozdulhat, ha a motor ki van kapcsolva, és az ujjak beszorulhatnak a kés és az álló alkatrészek közé.

1. Rögzítse a kést egy fadarabbal.

2. Távolítsa el a késtartó csavart.

3. Vegye le a korongot.

4. Ellenőrizze a késtámaszt és a késtartó csavart, hogy

5. Ellenőrizze a motor tengelyét, hogy nincs-e

6. Az új kés rögzítésekor a kés ferde vége

a vágóburkolat felé nézzen.

7. Győződjön meg róla, hogy a kés igazodik

a motortengely középpontjához.

8. Rögzítse a kést egy fadarabbal. Helyezze fel

a rugós alátétet, és húzza meg a csavart 23–28 Nm nyomatékkal.

9. Forgassa meg a kést kézzel, és figyelje, hogy

szabadon forog-e. FIGYELMEZTETÉS: Használjon strapabíró kesztyűt. A kés nagyon éles, könnyen megvághatja magát.

10. Indítsa be a terméket, hogy tesztelje a kést. Ha

a kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő. Hibaelhárítás Akkumulátor LED az akkumulátoron Ok Megoldás A zöld LED villog. Az akkumulátor feszültsége ala- csony. Töltse fel az akkumulátort. Lásd: Az akkumulátor töltése294. oldalon

300 1696 - 003 - 16.12.2021LED az akkumulátoron Ok Megoldás Villog a hibajelző LED. Az akkumulátor töltöttségi szintje ala- csony. Töltse fel az akkumulátort. Lásd: Az akkumulátor töltése294. oldalon

A munkakörnyezet hőmérséklete túl magas vagy túl alacsony. Az akkumulátort 5 °C és 40 °C közötti hőmérsék- leten használja. Túlfeszültség. Győződjön meg róla, hogy a hálózati feszültség megegyezik-e a termék adattábláján szereplő fe- szültségértékkel. Vegye ki az akkumulátort a töltőből. Várjon 5 má- sodpercet, majd próbálja újra feltölteni az akkumu- látort. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szakszervizzel. A hibajelző LED világít. Túl nagy a cellák közötti különbség (1 V). Forduljon egy hivatalos szakszervizhez. Akkumulátortöltő LED az akkumulátor- töltőn Ok Megoldás Villog a hibajelző LED. A munkakörnyezet hőmérséklete túl magas vagy túl alacsony. Az akkumulátortöltőt 5 °C és 40 °C közötti hőmérsékle- ten használja. A hibajelző LED vi- lágít. Forduljon egy hivatalos szakszervizhez. Fűnyíró A figyelmeztetésjelző (hibajelző LED) az akkumulátorfedél alatt ((LC 247i)) vagy a vezérlőpanelen ((LC 347iVX, LC 353iVX)) található. 1696 - 003 - 16.12.2021 301Probléma Hibajelző LED (vil- lanások száma) Ok Megoldás Villog a hibajelző LED. A termék nem működik meg- felelően. 3 A kés megszorult. A véletlen beindítás megelőzéséhez mindig állítsa a biztonsági kulcsot „0” ál- lásba. Távolítsa el az akkumulátort, és várjon legalább 5 másodpercet. Távolít- sa el az esetleges akadályokat, és ellen- őrizze, hogy a kés szabadon forog-e. Ha a probléma továbbra is fennáll, lép- jen kapcsolatba egy hivatalos szakszer- vizzel. 5 A motor fordulatszáma túlsá- gosan lecsökken, majd a mo- tor leáll. Növelje a vágási magasságot. Lásd: A vágási magasság beállítása293. olda- lon

A kerekek vagy a sebesség- váltó be vannak akadva. A véletlen beindítás megelőzéséhez mindig állítsa a biztonsági kulcsot „0” ál- lásba. Távolítsa el az akkumulátort, és várjon legalább 5 másodpercet. Távolít- sa el az esetleges akadályokat, és el- lenőrizze, hogy a kerekek szabadon tud- nak-e forogni. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szakszervizzel. 10 A motor vezérlése túl forró. Állítsa le a motort, és várjon, amíg lehűl. Villog a hibajelző LED. A termék le- áll. 0 Akkumulátorcsatlakozó hiba. Vizsgálja meg az akkumulátor csatlako- zóját. 3 A motor túlterhelése tapasz- talható. Növelje a vágási magasságot. Lásd: A vágási magasság beállítása293. olda- lon

8 Az akkumulátor töltöttségi szintje alacsony. Töltse fel az akkumulátort. Lásd: Az ak- kumulátor töltése294. oldalon

9 Akkumulátorhiba, vagy nincs jel az akkumulátortól. Helyezze be megfelelően az akkumulá- tort, és ellenőrizze az akkumulátorcsat- lakozót. Ha az akkumulátoron lévő hiba- jelző LED villog: Lásd: Akkumulátor300. oldalon

12 Nem megfelelő indítási fo- lyamat. A motorfékfogantyút a motor beindítása előtt be- húzta. Engedje el a motorfékfogantyút, és vár- jon kb. 5 másodpercet. A termék elindí- tásához húzza be újra a motorfékfogan- tyút. Egyéb hibák. Egyéb hibák esetén fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és forduljon egy hivatalos szervizműhelyhez.

LC 347iVX, LC353iVX 302 1696 - 003 - 16.12.2021Szállítás, tárolás és ártalmatlanítás Bevezető FIGYELMEZTETÉS: A véletlen beindítás elkerülése érdekében szállítás előtt fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet. A termék szállítási pozícióba állítása

1. Lazítsa meg az alsó csavarokat.

2. A gombokat a termék bal és jobb oldalán is

csúsztassa a hornyok alsó végébe.

3. Hajtsa előre a fogantyút.

4. Vegye ki a fűgyűjtőt.

• A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.

• Kereskedelmi szállításnál be kell tartani a csomagoláson és címkéken szereplő speciális előírásokat.

• Ügyeljen rá, hogy betartsa a veszélyes anyagokra vonatkozó jogszabályokat a termék szállításra való előkészítésekor. Az esetleges helyi jogszabályokat is be kell tartani.

• Szállításhoz mindig vegye ki az akkumulátort.

• Tegyen ragasztószalagot az akkumulátor csatlakozóira, és gondoskodjon róla, hogy az akkumulátor ne mozdulhasson el a szállítás során.

• Szállításkor rögzítse a terméket. Tárolás

• Tárolás előtt hagyja lehűlni a terméket.

• Tároláshoz mindig vegye ki az akkumulátort.

• A baleset megelőzése érdekében tároláskor az akkumulátor ne csatlakozzon a termékhez.

• Az akkumulátortöltőt zárt, száraz helyen tárolja.

• Az akkumulátort és az akkumulátortöltőt száraz helyen tárolja, ahol nem alakul ki nedvesség vagy fagy.

• A tárolás során csatlakoztassa le az akkumulátort az akkumulátortöltőtől.

• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.

• A terméket olyan helyen tárolja, ahol a környezeti hőmérséklet -10 °C és 40 °C között van.

• Olyan helyen tárolja az akkumulátort, ahol a környezeti hőmérséklet mindig 5 °C és 25 °C közé esik, és védve van a napfénytől.

• Olyan helyen tárolja az akkumulátortöltőt, ahol a környezeti hőmérséklet mindig 5 °C és 45 °C közé esik, és védve van a napfénytől.

• A hosszú ideig való tárolás előtt győződjön meg róla, hogy az akkumulátor legalább 30–50%-os töltöttségű.

• Tartsa a terméket, az akkumulátort és az akkumulátortöltőt gyermekektől és jogosulatlan személyektől elzárt területen.

• Tisztítsa meg a terméket, és győződjön meg arról, hogy a fűgyűjtő üres.

• Végezze el a jelen kezelői kézikönyvben megadott karbantartási eljárásokat. Lásd: Karbantartás298. oldalon

• A termék hosszú ideig való tárolása előtt végezze el annak teljes karbantartását. Hulladékként való kezelés A terméken vagy a csomagolásán található szimbólum azt jelzi, hogy ezt a terméket nem szabad a háztartási hulladék közé helyezni. A megfelelő újrafeldolgozó 1696 - 003 - 16.12.2021 303pontra el kell juttatni az elektromos és elektronikus berendezések hasznosítása érdekében. A termék megfelelő kezelésének biztosításával segíthet kiküszöbölni azokat a környezetre és az emberre gyakorolt potenciális negatív hatásokat, amelyeket a termék helytelen hulladékkezelése okozhat. A termék újrahasznosításával kapcsolatban az önkormányzat, a hulladékártalmatlanítási szolgáltatást végző vállalkozás, illetve a terméket értékesítő szakkereskedés nyújthat részletesebb tájékoztatást. Műszaki adatok Műszaki adatok LC 247i LC 347iVX LC 353iVX Nyírómotor Motortípus BLDC (kefe nélküli) 36 V BLDC (kefe nélküli) 36 V BLDC (kefe nélküli) 36 V Motor fordulatszáma – SavE, ford./perc 2600/min 2600/min 2600/min Motor fordulatszáma – Névleges, ford./perc 3000/min 3000/min 3000/min Motor fordulatszáma – nagy terhelés, ford./ perc 3500/min 3500/min 3500/min Motor teljesítménye – max. kW 0,96 0,96 1,05 Motor teljesítménye – névleges, kW 0,75 0,75 0,9 Hajtómotor Motor teljesítménye – névleges, kW N/A 0,25 0,25 Önjárás sebessége, km/h N/A 3,0-4,5 3,0-4,5 Sebességfokozatok száma N/A 4 4 Tömeg Tömeg zsák nélkül (akkumulátor nélkül), kg 24,5 26 28 Tömeg zsákkal (2 x BLi30 akkumulátorral),

30,5 32,0 34,5 Akkumulátor Akkumulátor típusa Husqvarna akkumulátor sorozat Akkumulátor üzemideje Akkumulátor üzemidő, min., (üresjárat) SavE funkcióval, egy 7,7 Ah-s Husqvarna (Bli30) akkumulátorral.

Akkumulátor üzemidő, min., (üresjárat) nor- mál üzemmódban, egy 7,7 Ah-s Husqvarna (Bli30) akkumulátorral.

Hangteljesítményszint, mért dB (A) érték 94 94 97 Hangteljesítményszint, garantált, L

dB (A) 95 95 98 Zajszintek

Hangnyomásszint a felhasználó fülénél, dB (A)

0,42 0,42 2,64 Vágófelszerelés Vágási magasság, mm 20-75 mm 20-75 mm 20-75 mm Vágási szélesség, cm 47 47 53 Standard kés Gyűjtő 5905934-10 Gyűjtő 5905934-10 Gyűjtő 5940757-10 Tartozék kés Mulch 5907010-10 Mulch 5907010-10 Mulch 5950072-10 Fűgyűjtő űrtartalma, liter 55 55 60 A Bluetooth

technológiára vonatko- zó rádiófrekvenciás adatok LC 247i LC 347iVX LC 353iVX Frekvenciasáv, GHz N/A 2,4-2,4835 2,4-2,4835 Kimeneti teljesítmény, max. dBm N/A 4 4 Jóváhagyott akkumulátorok Típus Akkumulátor kapa- citása, Ah Feszültség, V Tömeg, font/kg BLi20 Lítium-ion 4,0 36 2,6/1,2 BLi30 Lítium-ion 7,7 36 4,2/1,9 A megadott akkumulátorokhoz jóváhagyott töltők, BLi Bemeneti feszült- ség, V Frekvencia, Hz Teljesítmény, W QC80 100-240 50-60 80 40-C80 100-240 50–60 68,8

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

A hangnyomásszintre vonatkozó jelentési adatok bizonytalansági tényezője (K) 1,5 dB (A).

A rezgésszintre vonatkozó jelentési adatok bizonytalansági tényezője (K) 1,5 m/s

. A teljes rezgés deklarált értékének mérése az EN 62841-4-3 szabvány I. mellékletével összhangban történt, és felhasználható az egyes gépek összehasonlítására, valamint a kitettség előzetes értékelésére. 1696 - 003 - 16.12.2021 305A megadott akkumulátorokhoz jóváhagyott töltők, BLi Bemeneti feszült- ség, V Frekvencia, Hz Teljesítmény, W QC250 100-240 50-60 250 306 1696 - 003 - 16.12.2021Megfelelőségi nyilatkozat EU megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: +46-36-146500), a saját felelősségére kijelenti, hogy a termék: Leírás Fűnyíró Márka Husqvarna Típus/modell LC 247i Megjelölés 2021-es és újabb sorozatszámok teljes mértékben megfelel a következő EU- irányelveknek és rendeleteknek: Irányelv/rendelet Leírás 2006/42/EK „gépre vonatkozó” 2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2000/14/EK „környezeti zajkibocsátásra vonatkozó” 2011/65/EU „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazá- sának korlátozására vonatkozó” valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021,

EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN

55014-2:2015, EN IEC 63000:2018. Bejelentett tanúsítási szervezet: A 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala igazolja a Bizottság 2000/14/EK jelű irányelve VI., megfelelőségértékelési eljárás című függelékének való megfelelést. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok304. oldalon

Huskvarna, 2021-12-01 Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek, Husqvarna AB A műszaki dokumentációk felelőse 1696 - 003 - 16.12.2021 307EU megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: +46-36-146500), a saját felelősségére kijelenti, hogy a termék: Leírás Fűnyíró Márka Husqvarna Típus/modell LC 347iVX, LC 353iVX Megjelölés 2021-12-01-es és újabb sorozatszámok teljes mértékben megfelel a következő EU- irányelveknek és rendeleteknek: Irányelv/rendelet Leírás 2006/42/EK „gépre vonatkozó” 2014/53/EU „rádióberendezésekkel kapcsolatos” 2000/14/EK „környezeti zajkibocsátásra vonatkozó” 2011/65/EU „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazá- sának korlátozására vonatkozó” valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021,

v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4. Bejelentett tanúsítási szervezet: A 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala igazolja a Bizottság 2000/14/EK jelű irányelve VI., megfelelőségértékelési eljárás című függelékének való megfelelést. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok304. oldalon

Huskvarna, 2021-12-01 Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek, Husqvarna AB A műszaki dokumentációk felelőse Bejegyzett védjegyek
