KÄYTTÖOHJE LC 353iVX HUSQVARNA
FI Käyttöohje 208-231
- Puhastage plastosi puhta ja kuiva lapiga.

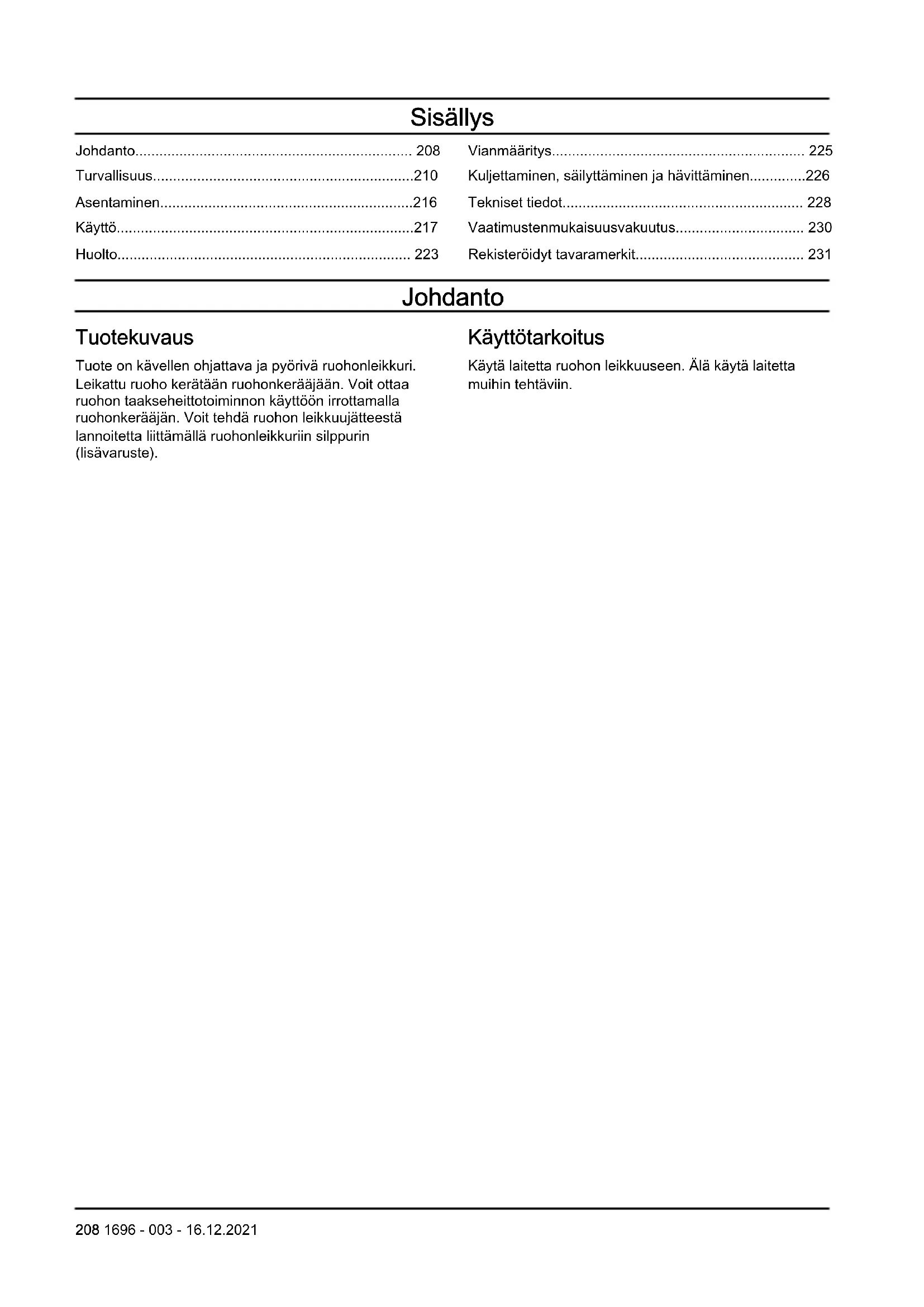

Johdanto....208
Turvallisuus....210
Asentaminen....216
Käyttö....217
Huolto.... 223
Vianmääritys.... 225
Kuljettaminen, säilyttäminen ja hävittäminen....226
Tekniset tiedot.... 228
Vaatimustenmukaisuusvakuutus.... 230
Rekisteröidyt tavaramerkit.... 231
Johdanto
Tuotekuvaus
Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Leikattu ruoho kerätään ruohonkerääjään. Voit ottaa ruohon taakseheitotoiminnon käyttöön irrottamalla ruohonkerääjän. Voit tehdä ruohon leikkuujätteestä lannoitetta liittämällä ruohonleikkuriin silppurin (lisävaruste).
Käyttötarkoitus
Käytä laitetta ruohon leikkuuseen. Älä käytä laitetta muihin tehtäviin.
- Moottorin jarrukahva
- Käynnistyksenesto
- Ruohonkerääjä
- Takasuojus
- Turva-avain
- Kahvan nuppi
- Akun kansi
- Leikkuukorkeuden säädin

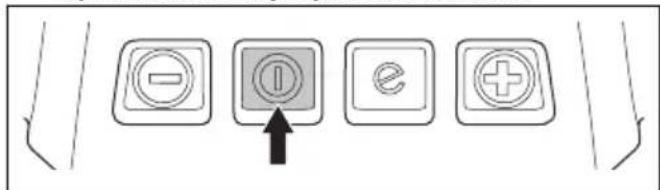

- virtapainike

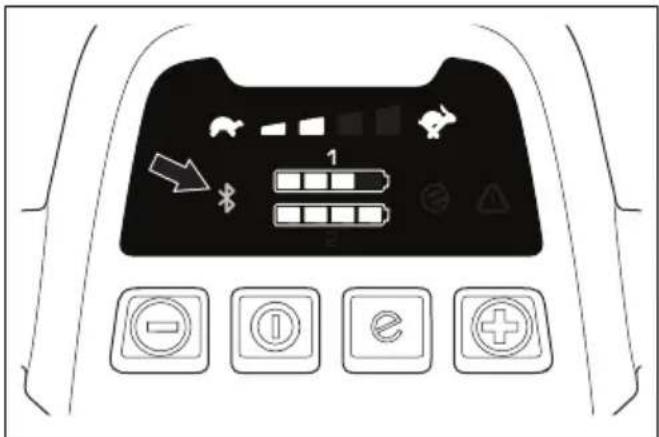

- Langattoman Bluetooth®-tekniikan ilmaisin
- Nostokahvat
- SavE-ilmaisin
- Akun ilmaisin
-
Nopeusilmaisin (LC 347iVX, LC 353iVX)
-
Hidastuspainike (LC 347iVX, LC 353iVX)
- Nopeutuspainike (LC 347iVX, LC 353iVX)
- Symbolit
- Leikkuusuojus
- Käyttöohjekirja
- Tyyppikilpi
- Vetojärjestelmän sanka (LC 347iVX, LC 353iVX)
- Akkulaturi (lisävaruste)
- Akku (lisävaruste)
- Vian merkkivalo (LC 247i)
- Vian merkkivalo (LC 347iVX, LC 353iVX)
- SavE-painike (LC 247i)
- SavE-painike (LC 347iVX, LC 353iVX)
Laitteen symbolit
VAROITUS
Lue ohjeet.
VAROITUS – Varo sinkoutuvia esineitä.
Pidä sivulliset loitolla.
VAROITUS – Pidä kätesi ja jalkasi poissa terien läheisyydestä.

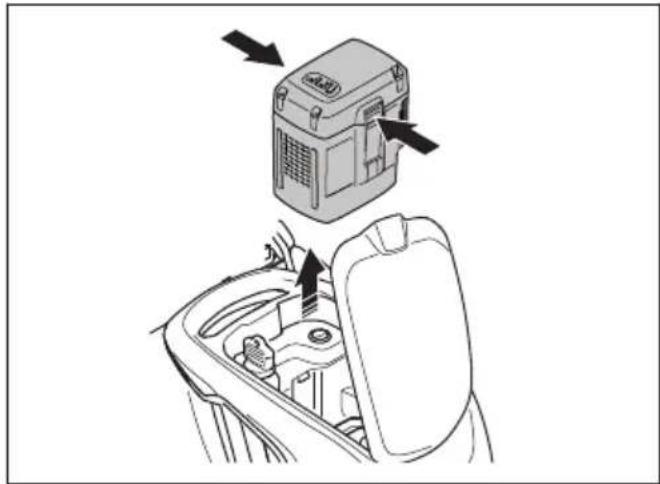

VAROITUS – Irrota akku ennen huoltotoimenpiteitä.
Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen.
Laite täyttää voimassa olevien EY-direktiivien vaatimukset.
EU- ja UK-direktiivien ja -säädösten mukainen ympäristön melupäästökilpi. Laitteen taattu äänitehotaso on määritelty kohdassa Tekniset tiedot sivulla 228ja kilvessä.
IPX1
Laite on suojattu pystysuoraan tippuvalta vedeltä.
Pysäyttäminen: vapauta moottorin jarrukahva.
Skannattava koodi
Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia.
Laiteen tarra
VAARA – Pidä kädet ja jalat etäällä.
Tuotevastuu
Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos
• tuote on korjattu virheellisesti
- tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
- tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
- tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.
Turvallisuus
Turvallisuusmääritelmät
Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.
VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.
HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.
Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.
Yleiset tuoteturvavaroitukset
VAROITUS: Lue kaikki tämän laitteen mukana tulevat turvavaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan.
Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Termillä "laite" tarkoitetaan varoituksissa verkkosähköllä toimivaa (johdollista) laitetta tai akkukäyttöistä (johdotonta) laitetta.
Työalueen turvallisuus
- Pidä työalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet ovat alttiita onnettomuuksille.
- Älä käytä laitetta räjähdysherkässä ympäristössä, esimerkiksi herkästi syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Laitteesta lähtevät kipinät voivat sytyttää pölyn tai kaasut.
- Pidä lapset ja sivulliset poissa, kun käytät laitetta. Häiriöt voivat saada sinut menettämään työkalun hallinnan.
Sähköturvallisuus
- Laitteen pistokkeen on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavoin. Älä käytä mitään pistokesovittimia maadoitettujen laitteiden kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
- Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun riski kasvaa, jos käyttäjän keho on maadoitettu.
- Älä altista laitteita sateelle tai märille olosuhteille. Laitteeseen päässyt vesi lisää sähköiskun vaaraa.
- Älä vahingoita johtoa. Älä koskaan käytä johtoa laitteen kantamiseen, vetämiseen tai irrottamiseen pistorasiasta. Pidä johto etäällä kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vialliset tai solmussa olevat johdot lisäävät sähköiskuvaaraa.
- Kun käytät laitetta ulkona, käytä ulkotiloihin sopivaa jatkojohtoa. Ulkokäyttöön sopivan johdon käyttäminen vähentää sähköiskun vaaraa.
- Mikäli laitteen käyttämistä kosteassa ei voida välttää, käytä virtalähdettä, jossa on vikavirtasuojakytkin (RCD). Vikavirtasuojakytkimen käyttäminen vähentää sähköiskuvaaraa.
Henkilökohtainen turvallisuus
- Pysy valppaana, katso mitä teet ja käytä tervettä järkeä käyttäessäsi laitetta. Älä käytä laitetta väsyneenä tai alkoholin, huumeiden tai lääkityksen vaikutuksen alaisena. Hetken epähuomio laitteita käytettäessä voi johtaa vakavaan henkilövahinkoon.
- Käytä henkilökohtaisia suojavarusteita. Pidä aina silmäsujia. Hengityssuojain, luistamattomat turvakengät, kypärä, kuulosuojaimet ja muut
suojavarusteet niitä vaativissa oloissa käytettyinä vähentävät henkilövahinkoja.
- Estä tahaton käynnistys. Varmista, että katkaisin on OFF-asennossa ennen virtalähteen ja/tai akun kytkemistä, laitteeseen tarttumista tai sen kantamista. Laitteiden kantaminen sormi kytkimellä tai virran kytkeminen laitteeseen, kun kytkin on käyttöasennossa, altistaa onnettomuuksille.
- Irrota mahdolliset säätöavaimet ennen virran kytkemistä laitteeseen. Laitteen pyörivään osaan kiinnitetty avain voi aiheuttaa henkilövahingon.
- Älä kurota. Säilytä aina tukeva asento ja tasapaino. Tämä mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa.
- Pukeudu oikein. Älä käytä löysästi istuvia vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
- Jos käytettävissä on kytkentämahdollisuus pölynpoistojärjestelmälle, varmista, että se kytketään ja että sitä käytetään oikein. Pölynpoistojärjestelmän käyttö voi vähentää pölyyn liittyviä riskejä.
- Vaikka olisit käyttänyt laitteita usein ja tuntisit ne hyvin, muista aina ottaa huomioon laitteen turvamääräykset. Huolimaton toiminta voi aiheuttaa vakavia vahinkoja sekunnin murto-osassa.
Laitteen käyttäminen ja huoltaminen
- Älä käytä laitetta väkisin. Käytä käyttötarkoitukseen sopivaa laitetta. Oikea laite tekee työn paremmin ja turvallisemmin nopeudella, jota varten se on suunniteltu.
- Älä käytä laitetta, jos virtaa ei voi kytkeä ja katkaista virtakytkimellä. Mikä tahansa laite, jota ei voi hallita virtakytkimellä, on vaarallinen, ja se pitää korjata.
- Irrota pistoke pistorasiasta ja/tai akku laitteesta, mikäli mahdollista, ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit laitteita. Nämä ennakoivat turvatoimet vähentävät laitteen vahingossa käynnistymisen vaaraa.
- Varastoi käyttämättömät laitteet pois lasten ulottuvilta äläkä anna henkilöiden, jotka eivät tunne laitetta tai näitä ohjeita, käyttää laitetta. Laitteet ovat vaarallisia taitamattomien käyttäjien käsissä.
- Pidä laitteet ja lisävarusteet hyvässä kunnossa. Tarkista, etteivät liikkuvat osat ole pois kohdaltaan tai juuttuneet, että mikään osa ei ole rikkoutunut ja että mikään muu olosuhde ei vaikuta laitteen toimintaan. Jos laite on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletusta laitteesta.
- Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut leikkaustyökalut, joiden leikkausreunat ovat terävät, eivät juutu kiinni niin helposti ja ovat helpommin hallittavissa.
- Käytä laitetta, lisävarusteita, teriä jne. näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja suoritettavan työn laadun.
Laitteen käyttäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilanteeseen.
- Pidä kahvat ja tarttumapinnat kuivina, puhtaina ja öljyttöminä sekä puhtaana vaseliinista. Liukkaat kahvat ja tarttumapinnat eivät mahdollista laitteen turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.
Palvelu
- Anna laitteen korjaaminen pätevän korjaajan tehtäväksi. Koneessa saa käyttää vain täysin samanlaisia varaosia. Näin taataan, että laitteen käyttöturvallisuus säilyy ennallaan.
- Älä koskaan huolla vahingoittuneita akkuja. Akkuja saavat huoltaa vain valmistaja ja valtuutetut palveluntarjoajat.
Akkukäyttöisten työkalujen käyttö ja huolto
- Lataa akku ainoastaan valmistajan tarkoitukseen nimeämällä laturilla. Tietynlaiseen akustoon soveltuva laturi voi aiheuttaa toisen akuston lataamiseen käytettynä tulipalon vaaran.
- Liitä tuotteisiin ainoastaan niissä käytettäviksi hyväksyttyjä akkuja. Muunlaisten akkujen käyttö voi aiheuttaa tapaturmien tai tulipalon vaaran.
- Kun akkua ei käytetä, pidä se etäällä metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka saattavat aiheuttaa kosketuksen liitinten välillä. Akkuliitinten saattaminen keskenään oikosulkuun voi aiheuttaa palovammoja tai tulipalon.
- Akusta voi tihkua nestettä väärissä olosuhteissa. Vältä kosketusta akkunesteeseen. Jos akkunestettä joutuu iholle, huuhtele ihoalue vedellä. Jos neste joutuu kosketuksiin silmien kanssa, ota myös yhteys lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.
- Älä käytä vaurioitunutta tai muutettua akkua tai työkalua. Jos tuotteessa käytetään vaurioituneita tai muutettuja akkuja, tuote ei välttämättä toimi asianmukaisesti. Seurauksena saattaa olla tulipalo, räjähdys tai tapaturma.
- Älä altista akkua tai työkalua tulelle tai korkeille lämpötiloille. Laitteen altistuminen tulelle tai yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen.
- Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeissa määritetyn lämpötila-alueen ulkopuolella. Akun lataaminen väärin tai sallituista lämpötiloista poikkeavissa olosuhteissa voi vahingoittaa akkua ja lisätä tulipaloriskiä.
Ruohonleikkurin turvavaroitukset
- Älä käytä ruohonleikkuria epäsuotuisissa sääolosuhteissa, etenkään jos salamointi on mahdollista. Näin pienennät salamaniskujen riskiä.
- Tarkista perusteellisesti löytyykö ruohonleikkurin käyttöalueelta luontokappaleita. Luontokappaleet voivat loukkaantua ruohonleikkurin käytön aikana.
- Tarkista ruohonleikkurin käyttöalue huolellisesti ennen käyttöä ja poista kaikki kivet, risut, johdot, luut ja muut vierasesineet. Sinkoutuvat esineet voivat aiheuttaa henkilövahinkoja.
- Tarkasta aina ennen ruohonleikkurin käyttöä silmämääräisesti, että terä ja teräkokoonpano eivät ole kuluneet tai vaurioituneet. Vaurioituneet tai kuluneet osat lisäävät loukkaantumisvaaraa.
- Tarkasta virtajohto ja jatkojohto ennen käyttöä vaurioiden tai kulumisen varalta. Älä käytä ruohonleikkuria, jos johto on vaurioitunut tai kulunut. Jos johto on vaurioitunut tai kulunut käytön aikana, katkaise ruohonleikkurin virta äläkä koske johtoon ennen kuin se on irrotettu virtalähteestä. Vaurioitunut virtajohto tai jatkojohto voi aiheuttaa sähköiskun vaaran, tulipalon ja/tai vakavia vammoja.
- Tarkasta ruohonkerääjä usein kulumisen tai heikkenemisen varalta. Kulunut tai vaurioitunut ruohonkerääjä voi lisätä loukkaantumisriskiä.
- Pidä suojukset paikoillaan. Suojusten on oltava toimintakunnossa ja oikein asennettuina. Irrallinen, vaurioitunut tai huonosti toimiva suojus voi aiheuttaa henkilövahinkoja.
- Pidä kaikki jäähdytysilman tuloaukot puhtaina roskista. Tukkeutuneet tuloaukot ja roskat voivat aiheuttaa ylikuumenemista tai tulipalon vaaran.
- Käytä aina ruohonleikkuri käytön aikana luistamattomia suojajalkineita. Älä käytä ruohonleikkuria avojaloin tai avoimet sandaalit jalassa. Tämä vähentää jalkojen loukkaantumisen vaaraa, jos ne osuvat liikkuviin teriin.
- Käytä pitkiä housuja aina ruohonleikkuria käyttäessäsi. Paljas iho lisää lentävistä esineistä aiheutuvan loukkaantumisen todennäköisyyttä.
- Älä käytä ruohonleikkuria märällä nurmikolla. Liiku kävelyvauhtia, ei juosten. Tämä vähentää liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja.
- Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä. Tämä vähentää hallinnan menettämisen, liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja.
- Kun työskentelet rinteissä, pidä jalkasi tukevasti maassa. Käytä konetta aina sivusuunnassa rinteeseen nähden äläkä koskaan ala- tai yläsuunnassa. Ole erittäin varovainen, kun vaihdat suuntaa. Tämä vähentää hallinnan menettämisen, liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja.
- Noudata äärimmäistä varovaisuutta, kun peruutat tai vedät ruohonleikkuria itseesi päin. Tarkkaile aina ympäristöäsi. Tämä vähentää kompastumisriskiä käytön aikana.
- Pidä virtajohto etäällä leikkuuteristä. Vaurioitunut virtajohto voi aiheuttaa sähköiskun vaaran, tulipalon ja/tai vakavia vammoja.
- Sammuta ruohonleikkuri ja irrota pistoke pistorasiasta, jos johto on solmussa tai vaurioitunut. Solmussa olevat tai vialliset johdot lisäävät sähköiskun vaaraa.
- Älä koske teriin tai muihin vaarallisiin liikkuviin osiin, kun ne liikkuvat. Tämä vähentää liikkuvista osista aiheutuvan loukkaantumisen riskiä.
- Kun irrotat juuttunutta materiaalia tai puhdistat ruohonleikkuria, varmista, että kaikki virtakytkimet on asetettu OFF-asentoon ja virtajohto on irrotettu. Ruohonleikkurin odottamaton käynnistyminen voi aiheuttaa vakavia henkilövahinkoja.
Vikavirtasuojakytkin
- Käytä vikavirtasuojakytkintä, jonka laukaisuvirta on enintään 30 mA.
Yleiset turvaohjeet
VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.
- Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.
- Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.
- Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna-jälleenmyyyjään, ennen kuin jatkat.
- Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.
- Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.
- Älä anna lasten tai näitä ohjeita tuntemattomien henkilöjen käyttää laitetta. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.
- Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.
- Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
- Älä käytä konetta, jos se on viallinen.
- Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.
Työturvallisuus
VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.
- Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Laitetta ei saa käyttää muihin käyttötarkoituksiin.
- Käytä henkilökohtaisia suojavarusteita. Katso kohta Henkilökohtainen suojavarustus sivulla 214.
- Opettele pysäyttämään moottori nopeasti hätätilassa.
- Älä käytä laitetta sateella tai märissä olosuhteissa. Sähköiskun vaara kasvaa, jos laitteeseen pääsee vettä.
- Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.
- Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja moottorin akseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.
- Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Sammuta moottori, käännä turvakytkin asentoon 0 ja irrota akku. Odota, kunnes liikkuvat osat pysähtyvät. Tarkista laite vaurioiden varalta. Kiristä löystyneet osat. Korjaa vauriot ja vaihda vaurioituneet osat. Anna huoltotyö valtuutetun huoltoliikkeen tehtäväksi.
- Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.
- Aseta laite kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.
- Ole aina laitteen takana käyttäessäsi sitä.
- Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi laitetta. Pidä kädet ja jalat poissa pyörivien terien läheisyydestä.
- Älä kallista laitetta, kun käynnistät moottorin tai käytät laitetta.
- Ole varovainen vetäessäsi laitetta taaksepäin.
- Älä koskaan nosta laitetta moottorin käynnistyksen aikana. Jos laite on nostettava, sammuta ensin moottori, käännä turvakytkin asentoon 0 ja irrota akku.
- Älä kävele taaksepäin käyttäessäsi laitetta.
- Pysäytä moottori, kun tuotetta on kallistettava kuljetusta varten tai ennen kuin siirryt alueille, joilla ei ole ruohoa, esimerkiksi sorasta, kivestä tai asfaltista tehdyille poluille.
- Älä juokse laitteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät laitetta.
-
Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.
-
Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri.
- Laitteen tärinä käytön aikana voi erota kohdassa Tekniset tiedot sivulla 228 ilmoitetusta tärinäarvosta. Ero johtuu tuotteen käyttötavan vaihtelusta. Jos käytät laitetta usein tai pitkään, pidä taukoja säännöllisesti, jotta tärinä ei aiheuta vammoja.
Turvallisuusohjeet käyttöä varten Henkilökohtainen suojavarustus
VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.
- Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.
- Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.
- Käytä vahvakankaisia, pitkiä housuja.
- Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.
- Suosittelemme kuulonsuojaimien käyttöä.
Tuotteen turvalaitteet
VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.
- Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.
- Älä poista turvalaitteita tai tee niihin muutoksia.
- Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna-huoltoliikkeeseen.
Leikkuusuojuksen tarkistaminen
Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa.
- Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta.

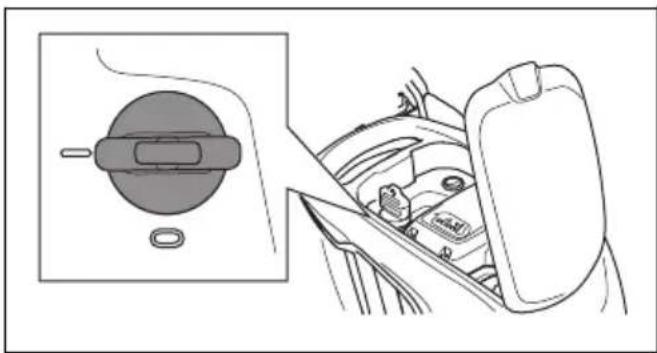

Turva-avaimen tarkistaminen
Turva-avain on akun kannen alla. Turva-avain kytkee akun, joka tuottaa tehoa moottorille.
- Tarkista turva-avaimen toiminta käynnistämällä ja sammuttamalla moottori.
- Jos turva-avain toimii oikein, moottori käynnistyy vain, kun avain on käännetty asentoon 1.
Moottorin jarrukahvan tarkistaminen
Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy.
• Käynnistä laite. Katso kohta Käyttö sivulla 217.
• Vapauta moottorin jarrukahva.
- Varmista, että laite pysähtyy. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna-huoltollikkeen säätää moottorijarru.

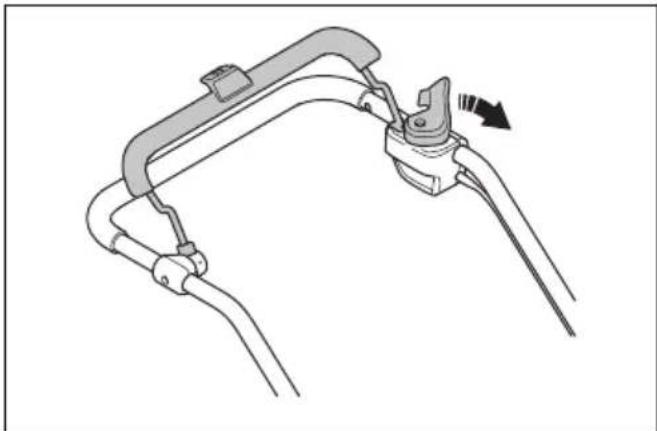

Käynnistykseneston tarkistaminen
Tarkista käynnistyksenesto ja varmista, että se estää moottorin toiminnan.
-

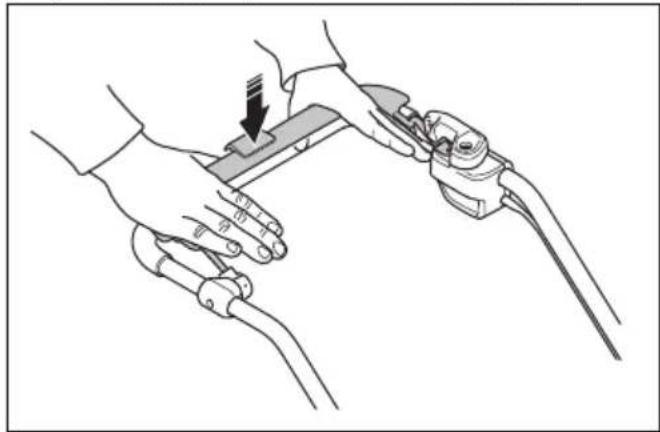

Työnnä moottorin jarrukahvaa kahvaston suuntaan. Käynnistyksenesto pysäyttää liikkeen.
-
Työnnä käynnistyksenesto ulos.
- Vapauta käynnistyksenesto ja varmista, että se palaa alkuasentoonsa.
Akkuturvallisuus
VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.
- Käytä ladattavia Husqvarna-akkuja vain yhteensopivien Husqvarna-tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.
- Älä käytä paristoja.
- Sähköiskun vaara. Älä koske akun napoihin avaimella, kolikolla, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun.
- Älä aseta esineitä akun ilmarakoihin.
- Pidä akku suojassa suoralta auringonvalolta, kuumuudelta ja avotulelta. Akku voi räjähtää ja aiheuttaa palo- ja/tai syöpymisvammoja.
- Suojaa akku sateelta ja kosteilta olosuhteilta.
- Älä altista akkua mikroaalloille ja korkealle paineelle.
- Älä yritä purkaa tai rikkoa akkua.
- Jos akku vuotaa, älä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista alue heti runsaalla vedellä ja hakeudu lääkäriin.
- Käytä laitteen akkua ainoastaan 5–40 °C:n lämpötiloissa.
- Käytä akkulaturia ainoastaan 5–40 °C:n lämpötiloissa.
- Akku ei lataudu, jos akun lämpötila on yli 50 °C.
- Älä pese akkua tai akkulaturia vedellä. Katso kohta Akun ja akkulaturin puhdistaminen sivulla 224.
- Älä käytä viallista tai vaurioitunutta akkua.
- Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, kolikoista ja koruista.
Akkulaturin turvallisuus
VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.
- Käytä QC-akkulatureita vain Husqvarna-vara-akkujen lataukseen.
- Sähköiskun tai oikosulun vaara. Älä aseta esineitä laturin ilmarakoihin. Älä yritä purkaa akkulaturia. Älä liitä laturin liittimiä metalliesineisiin. Käytä hyväksyttyä pistorasiaa.
- Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja
lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.
- Tarkista säännöllisesti, että akkulaturin virtajohto ei ole vaurioitunut ja ettei siinä ole murtumia.
- Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta.
- Pidä virtajohto ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, ettei kaapeli kiristy ovien, aitojen tai muiden vastaavien esineiden kohdalla. Se voi muuttaa laturin jännitteelliseksi.
- Älä pese akkulaturia vedellä.
- Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut tai joilla ei ole riittävää kokemusta tai taitoja laitteen käyttöön, saavat käyttää akkulaturia, mikäli he ovat saaneet ohjausta tai ohjeita akkulaturin turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä akkulaturilla. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.
- Älä lataa akkulaturilla akkuja, jotka eivät sovellu uudelleenlataukseen.
- Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Älä peitä akkulaturia. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.
- Älä käytä viallista tai vaurioitunutta akkulaturia.
- Lataa akku vain sisätiloissa poissa auringonvalosta ja tilassa, jossa on hyvä ilmanvaihto. Älä lataa akkua märissä olosuhteissa.
Turvaohjeet huoltoa varten
VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.
- Jotta laite ei käynnisty vahingossa huollon aikana, käännä turvakytkin asentoon 0 ja irrota akku. Odota vähintään viisi sekuntia ennen huollon aloittamista.
- Tee laitteelle ainoastaan käyttöohjekirjassa mainitut huoltotoimenpiteet. Laajemmat toimenpiteet ja ammattimaiset korjaukset on teetettävä valtuutetussa huoltoliikkeessä. Kysy lisätietoja lähimmästä huoltoliikkeestä.
- Laitteen oikeanlainen huoltaminen pidentää sen käyttöikää ja pienentää onnettomuusvaaraa.
- Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat. Käytä aina valmistajan alkuperäisiä varaosia. Muut varaosat voivat vahingoittaa laitetta ja lisätä onnettomuusriskiä.
- Älä poista turvalaitteita tai tee niihin muutoksia vammojen ennaltaehkäisemiseksi.
- Käytä työrukkasia, kun käsittelet terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.
-
Pidä leikkausreunat terävinä ja puhtaina, jotta laitteen suorituskyky ja turvallisuus pysyvät mahdollisimman hyvänä.
-
Anna huoltoliikkeen tarkastaa laite säännöllisesti ja tarvittaessa säätää ja korjata se.
- Noudata lisävarusteiden vaihtoa koskevia ohjeita. Käytä ainoastaan valmistajan lisävarusteita.
- Kun laitetta ei käytetä, säilytä se, akku ja akkulaturi erillään kuivassa ja lukitussa sisätilassa. Varmista, että lapset ja asiattomat henkilöt eivät pääse käsiksi laitteeseen, akkuun tai akkulaturiin.
Asentaminen
Johdanto
VAROITUS: Ennen kuin kokoat tuotteen, lue turvallisuutta koskeva luku.
VAROITUS: Jotta kone ei käynnisty vahingossa asennuksen aikana, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia.
Kahvan säätäminen
- Irrota alemmat nupit.
- Liu'uta nupit urien alaosaan laitteen molemmin puolin.
-
Aseta kahvan korkeus jompaankumpaan käytettävissä olevista asennoista.
-
Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne pysähtyvät ja kuulet naksahduksen.
Ruohonkerääjän asentaminen
- Kiinnitä ruohonkerääjän kehys keruupussiin niin, että pussin jäykkä osa on alhaalla. Pidä kehyksen kahva keruupussin yläpuolella.
-
Kiinnitä ruohonkerääjän kehyksen alaosa ruohonkerääjän alaosassa olevaan uraan.
-
Kiinnitä keruupussi ruohonkerääjän runkoon kiinnikkeillä.
-
Kiinnitä ruohonkerääjän kehyksen alaosa ruohonkerääjän alaosassa olevaan uraan.
- Kiinnitä keruupussi ruohonkerääjän runkoon kiinnikkeillä.
- Nosta takasuojus ylös.
- Kiinnitä ruohonkerääjä rungon yläreunaan.
- Aseta ruohonkerääjän alempi osa ruohon ulosheittokanavaan.
Silppurin tulpan asentaminen (lisävaruste)
-
Nosta takasuojus ylös ja irrota ruohonkerääjä.
-
Aseta silppurin tulppa ruohonkerääjän ulosheittokanavaan.
- Vaihda terän tilalle silppurisarjan mukana toimitettu silppuriterä. Katso Terän vaihtaminen sivulla 224.
Käyttö
Johdanto
VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä.
Husqvarna Connect
Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovellus saat lisätoimintoja Husqvarna-koneeseen:
- Enemmän tuotetietoja.
• Tietoja koneen osista ja huolto-ohjeita.
Husqvarna Connect -käytön aloittaminen
- Lataa Husqvarna Connect -sovellus mobiililaitteeseesi.
- Rekisteröi Husqvarna Connect -sovelluksessa.
- Liitä ja rekisteröi laite Husqvarna Connect -sovelluksen ohjeiden mukaan.
Huomautus: Husqvarna Connect -sovellus ei ole ladattavissa kaikilla markkina-alueilla. Lisätietoja saat huoltoliikkeestä.
Bluetooth ^® (LC 347iVX, LC 353iVX)
Langaton Bluetooth®-tekniikka
Langattoman Bluetooth®-tekniikan symboli syttyy, kun laitteeseen yhdistetään mobiililaite.
Laitteen asettaminen käyttöasentoon
- Taita kahva pystyasentoon.
- Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne pysähtyvät ja kuulet naksahduksen.
VAROITUS: Älä käytä laitetta, ellei aisa ole kokonaan taitettu ylös ja asetettu johonkin soveltuvaan korkeusasentoon. Katso kohta Kahvan säätäminen sivulla 216.
Leikkuukorkeuden asettaminen
Leikkuukorkeuden säädössä on 6 tasoa.
-
Vähennä leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua alaspäin.
-
Lisää leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua ylöspäin.
HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan.
Akku
VAROITUS: Ennen kuin käytät akkua, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Lue myös akun ja akkulaturin käyttöohje niin, että ymmärrät sen sisällön.
Säilytä akku ja laturi oikeassa lämpötilassa.
| Ympäristön lämpötila | |
| Akun käyttö 5–40 °C | |
| Akun lataaminen 5–40 °C | |
Akun tila
Näyttö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat. Akun varaustaso näytetään viiden sekunnin ajan tuotteen sammuttamisen tai akun varaustilan ilmaisin -painikkeen painamisen jälkeen. Virheen tapahtuessa akun varoitussymboli syttyy. Katso Akku sivulla 225.
| LED-merkkivalot | Akun tila |
| Kaikki LED-merkkivalot palavat. | Täysin ladattu (75–100 %) |
| LED-merkkivalot Akun tila | |
| LED 1, LED 2 ja LED 3 palavat | Akun varaustaso on 50–75 %. |
| LED 1 ja LED 2 palavat Akun varaustaso on 25–50 %. | |
| LED 1 palaa Akun varaustaso on 0–25 %. | |
| LED 1 vilkkuu. Akku on tyhjä. Lataa akku. | |
Akun lataaminen
Lataa akku ennen ensimmäistä käyttökertaa. Akun varaus on toimitettaessa vain 30 %.
Huomautus: Akkulaturi on kytkettävä tyyppikilven mukaiseen jännitteeseen ja taajuuteen.
Akku ei lataudu, jos akun lämpötila on yli 50 °C.
Akkulaturi viilentää akkua ennen kuin se alkaa latautua.
- Kytke akkulaturin virtajohdon toinen pää akkulaturin liitäntään.
- Kytke sitten akkulaturin virtajohdon toinen pää maadoitettuun pistorasiaan. Akkulaturin vihreä merkkivalo vilkkuu kerran.
- Aseta akku akkulaturiin. Laturin vihreä valo syttyy, kun akku on kytketty oikein akkulaturiin.
- Kun akun kaikki LED-merkkivalot syttyvät, akku on ladattu täyteen. Lataa akkua enintään 24 tuntia.
- Kun irrotat akkulaturin pistorasiasta, älä vedä johdosta, vaan pistokkeesta.
- Irrota akku akkulaturista.
Akun varaustila
Husqvarna-litiumioniakkua voi ladata tai käyttää sen varaustasosta riippumatta. Akku ei ole vaurioitunut. Täyteen ladattu akku ei menetä varaustaan, kun se jätetään laturiin.
| LED-näyttö Varaustila | |
| LED 1 vilkkuu. 0–25 % | |
| LED 1 palaa, LED 2 vilk-kuu | 25–50 % |
| LED 1 ja LED 2 palavat ja LED 3 vilkkuu. | 50–75 % |
| LED 1, LED 2 ja LED 3 palavat, LED 4 vilkkuu. | 75–100 % |
| LED 1, LED 2, LED 3, LED 4 palavat | Täyteen ladattu |
Laitteen käynnistäminen (LC 247i)
- Avaa akun kansi.
- Aseta ladattu akku yhteen akun pidikkeeseen. Pidennä käyttöaikaa asettamalla toinen ladattu akku toiseen akun pidikkeeseen.
- Käännä turva-avain asentoon 1.
- Seiso laitteen takana.
- Avaa käynnistyksenesto.
- Työnnä moottorin jarrukahvaa kahvaston suuntaan.
Laitteen käynnistäminen (LC 347iVX, LC 353iVX)
- Avaa akun kansi.
- Aseta ladattu akku yhteen akun pidikkeeseen. Pidennä käyttöaikaa asettamalla toinen ladattu akku toiseen akun pidikkeeseen.
- Käännä turva-avain asentoon 1.
-
Seiso laitteen takana.
-
Paina ohjauspaneelin ON/OFF-virtapainiketta (A). Näyttö käynnistyy. Akun ilmaisin (B) näyttää kahden akun latauksen tilan. Käytössä olevan akun numero näytetään akun ilmaisimen vieressä. LC 347iVX, LC 353iVX-malleissa näytössä näkyy myös asetettu nopeus.
- Työnnä moottorin jarrukahvaa kahvaston suuntaan.
Vetojärjestelmän käyttäminen pyörillä LC 347iVX, LC 353iVX
- Käynnistä veto vetämällä vetojärjestelmän sanka työntöaisan suuntaan.
- Voit säätää ajonopeutta neljän eri nopeuden välillä painamalla + tai – -painikkeita ohjauspaneelissa.
- Kytke vetojärjestelmä pois käytöstä vapauttamalla vetojärjestelmän sanka esimerkiksi lähestyessäsi estettä.
SavE™-toiminnon käyttäminen (LC 247i)
Laitteessa on akkua säästävä toiminto (SavE™), joka pidentää käyttöaikaa.
- Käynnistä toiminto painamalla SavE ™-painike asentoon 1.
- Pysäytä toiminto painamalla SavE ^TM -painike asentoon 0.
Huomautus: SavE™-toiminto sammuu automaattisesti, jos nurmikon olosuhteet vaativat suurempaa tehoa. SavE™-toiminto käynnistyy automaattisesti uudelleen, kun nurmikon olosuhteet sallivat sen.

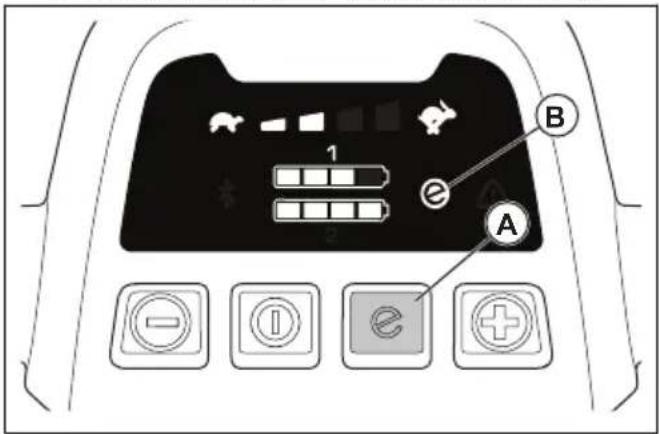

SavE™-toiminnon käyttäminen (LC 347iVX, LC 353iVX)
Laitteessa on akkua säästävä toiminto (SavE™), joka pidentää käyttöaikaa.
- Käynnistä toiminto painamalla SavE ^TM -painiketta (A). Näytön SavE ^TM -symboli (B) syttyy.
- Sammuta toiminto painamalla uudelleen SavE ^TM -painiketta. Näytön SavE ^TM -symboli (B) sammuu.
Suuri kuormitus -toiminto
Kun laitteella leikataan korkeaa tai märkää ruohoa, moottori lisää automaattisesti kierrosnopeutta. Moottori siirtyy takaisin normaaliin tilaan, kun suuri kuormitus ei ole tarpeen.
Automaattinen uudelleenkäynnistys
Käytön aikana terä ja moottori voivat pysähtyä väliaikaisesti esimerkiksi leikkuusuojuksen alla olevan ruohotukoksen vuoksi. Jos näin käy ja pidät moottorin jarrukahvaa painettuna alas, laite yrittää käynnistyä automaattisesti uudelleen. Jos laite ei käynnisty uudelleen viiden sekunnin kuluessa, leikkuusuojuksen alus täytyy mahdollisesti puhdistaa. Katso kohta Laitteen puhdistaminen sivulla 223.
VAROITUS: Ennen kuin tarkistat leikkuusuojuksen, vapauta moottorin jarrukahva, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia. Jos este poistetaan ja laite käynnistyy vahingossa, seurauksena on loukkaantumisvaara.
Laitteen pysäyttäminen (LC 247i)
VAROITUS: Käännä turva-avain asentoon 0, ennen kuin jätät laitteen ilman valvontaa.
- Pysäytä moottori vapauttamalla moottorin jarrukahva.
- Avaa akun kansi ja käännä turva-avain asentoon 0.
- Irrota akku painamalla kahta vapautuspainiketta ja vedä akku ulos.
- Lataa akku, jos sen lataustaso on alhainen. Katso lisätietoja kohdasta Akun lataaminen sivulla 219.
Laitteen pysäyttäminen (LC 347iVX, LC 353iVX)
VAROITUS: Käännä turva-avain asentoon 0, ennen kuin jätät laitteen ilman valvontaa.
- Pysäytä moottori vapauttamalla moottorin jarrukahva.
- Paina ohjauspaneelin ON/OFF-virtapainiketta. Kaikki näytön merkkivalot ja symbolit sammuvat.
- Avaa akun kansi ja käännä turva-avain asentoon 0.
- Irrota akku painamalla kahta vapautuspainiketta ja vedä akku ulos.
- Lataa akku, jos sen lataustaso on alhainen. Katso lisätietoja kohdasta Akun lataaminen sivulla 219.
Huomautus: Laitteen virta kytkeytyy automaattisesti pois, jos sitä ei käytetä muutamaan minuuttiin. Käynnistä laite uudelleen, katso Laitteen käynnistäminen (LC 347iVX, LC 353iVX) sivulla 220.
Hyvän tuloksen saavuttaminen
- Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.
- Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.
• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja. - Pidä leikkuusuojus puhtaana. Leikkuusuojuksen sisäpuolelle kertynyt ruoho ja lika voivat heikentää leikkuutuloksia. Katso kohta Laitteen puhdistaminen sivulla 223.
Ruohon leikkaaminen ilman kiinnitettyä ruohonkerääjää tai silppurin tulppaa
- Nosta takasuojus ylös ja irrota ruohonkerääjä.
- Jos silppurin tulppa ja silppuamisterä on kiinnitetty, irrota ne.
- Sulje takasuojus ennen laitteen käyttämistä.
Kun käytät laitetta, ruohosilppu purkautuu takasuojuksen alle.
Huolto
Johdanto
VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.
Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike.
Katso lisätietoja kohdasta www.husqvarna.com.
Huoltokaavio
Huoltovälit on laskettu laitteen päivittäisen käytön perusteella. Välit voivat muuttua, jos laitetta ei käytetä päivittäin.
Saat lisätietoja *-merkillä merkityistä huolloista kohdasta Turvallisuus sivulla 210.
| Jokaisella käyttö-kerralla | Kuukausittain | Kerrankäyttö-kaudessa | |
| Tee yleistarkastus. X | |||
| Puhdista laite. X | |||
| Tarkista käynnistyksenesto * X | |||
| Varmista, että tuotteen turvalaitteissa ei ole vikoja * X | |||
| Tarkista terävarustus. X | |||
| Tarkista leikkuusuojus*. X | |||
| Tarkista moottorin jarrukahva * X | |||
| Tarkista, että virtapainike toimii oikein eikä se ole viallinen X | |||
| Tarkista akku vaurioiden varalta X | |||
| Tarkista akun varaustila X | |||
| Tarkista, että akun vapautuspainikkeet toimivat oikein ja että akku lukittuu laitteeseen | X | ||
| Tarkista akkulaturi vaurioiden varalta ja varmista, että se toimii oikein X | |||
| Tarkista akun ja laitteen väliset kytkennät. Tarkista myös akun ja akkulaturin välinen kytkentä. | X |
Yleistarkastus
- Varmista, että tuotteen kaikki ruuvit ja mutterit on kiristetty.
- Varmista, että laitteen kaapelit on asennettu siten, että ne eivät vahingoitu.
Laitteen puhdistaminen
- Puhdista muoviosat puhtaalla ja kuivalla liinalla.
- Älä käytä vettä, kun puhdistat laitetta. Vesi voi päästä akkuun tai moottoriin ja vaurioittaa laitetta tai aiheuttaa oikosulun.
- Älä käytä laitteen puhdistamiseen painepesuria.
- Älä suihkuta vettä suoraan moottorin päälle.
- Poista lehdet, ruoho ja lika harjalla.
Akun ja akkulaturin puhdistaminen
VAROITUS: Älä pese akkua tai akkulaturia vedellä.
- Varmista, että akku ja akkulaturi ovat puhtaita ja kuivia ennen kuin laitat akun akkulaturiin.
- Puhdista akun liittimet paineilmalla tai pehmeällä, kuivalla liinalla.
- Puhdista akun ja akkulaturin pinnat pehmeällä, kuivalla liinalla.
Terävarustuksen tarkistaminen
VAROITUS: Jotta kone ei käynnisty vahingossa, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia.
VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.
- Tutki terävarustus vaurioiden tai halkeamien varalta. Vaurioitunut terävarustus on aina vaihdettava.
- Tarkista, onko terä vaurioitunut tai tylsä.
Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava.
Terän vaihtaminen
Katso oikea terätyyppi kohdasta Tekniset tiedot sivulla 228
VAROITUS: Lukitse terä puukiilalla, jotta sormet eivät pääse vahingoittumaan terää vaihdettaessa. Terää voi liikuttaa, kun moottori on sammutettu, ja sormet voivat jäädä terän ja liikkumattomien osien väliin.

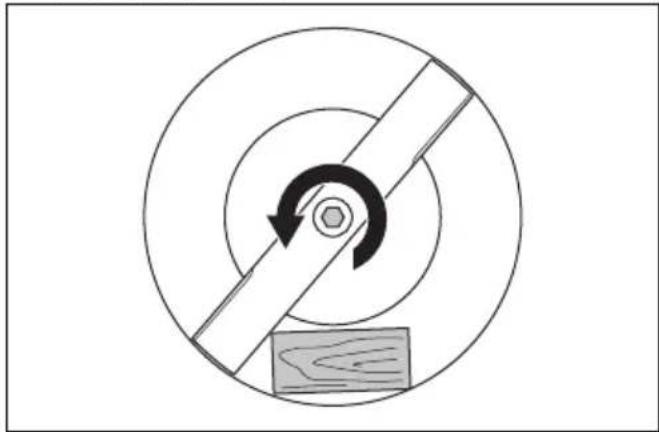

- Lukitse terä puukiilalla.
- Irrota teräpultti.
- Irrota terä.
- Tutki terän tuki ja teräpultti vaurioiden varalta.
- Tutki moottorin akseli ja varmista, ettei se ole vääntynyt.

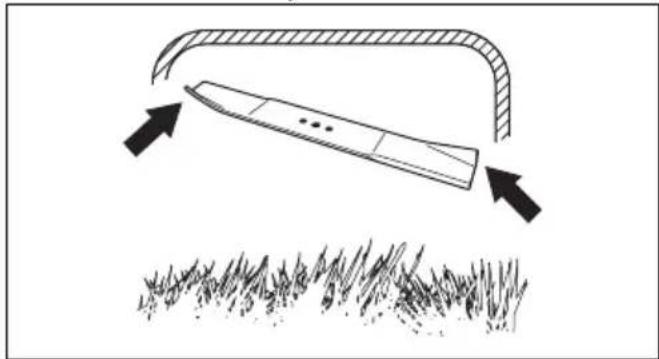

- Asenna uusi terä siten, että terän kulmikkaat päät osoittavat leikkuusuojuksen suuntaan.
-
Varmista, että terä on kohdistettu moottorin akselin keskiosan kanssa.
-
Lukitse terä puukiilalla. Kiinnitä jousialuslevy paikalleen ja kiristä pultti ja aluslevy momenttiin 23–28 Nm.
- Pyöritä terää käsin ja varmista, että se pyörii vapaasti.
VAROITUS: Käytä työrukkasia. Terä on erittäin terävä ja aiheuttaa helposti haavoja.
Vianmääritys
Akku
| Akun merkkivalo Syy Ratkaisu | ||
| Vihreä merkkivalo vilkkuu | Akun jännite on alhainen. Lataa akku. | Katso kohta Akun lataaminen sivulla 219 |
| Vian merkkivalo vilkkuu. | Akun varaus on heikko. Lataa akku. Katso kohta Akun lataaminen sivulla 219 | |
| Työympäristön lämpötila on liian kor-kea tai liian matala. | Käytä akkua 5–40 °C:n lämpötilassa. | |
| Ylijännite. Varmista, että verkkojännite | vastaa laitteeseen kiinnitetyssä arvokilvessä ilmoitettua jännitettä. | |
| Irrota akku akkulaturista. Odota viisi sekuntia ja yritä ladata akkua uudelleen. Jos ongelma jatkuu, ota yhteys hyväksyttyyn huoltoliikkeeseen. | ||
| Vian merkkivalo palaa. A | kkukennoston väli liian suuri (1 V). Ota | yhteys valtuutettuun huoltoliikkeeseen. |
Akkulaturi
| Akkulaturin merkki- valo | Syy Ratkaisu | |
| Vian merkkivalo vilk- kuu. | Työympäristön lämpötila on liian korkea tai liian matala. | Käytä akkulaturia 5–40 °C:n lämpötilassa. |
| Vian merkkivalo pa- laa. | Ota yhteys valtuutettuun huoltoliikkeeseen. |
Ruohonleikkurit
Varoitusmerkkivalo (vian merkkivalo) näkyy akun kannen alla ((LC 247i)) tai ohjauspaneelissa ((LC 347iVX, LC 353iVX)).
| Vika Vian merkkivalo | (vilkahdusten mää-rä) | Syy Ratkaisu | |
| Vian merkkivalo vilkkuu. Laite ei toi-mi oikein. | 3 Terä on jumissa. Käännä turva-avain asentoon 0, jotta lai-te ei käynnisty vahingossa. Irrota akku ja odota vähintään 5 sekuntia. Poista mah-dolliset esteet ja varmista, että terä pyörii vapaasti. Jos ongelma jatkuu, ota yhteys hyväksyttyyn huoltoliikkeeseen. | ||
| 5 Moottorin nopeus laskee lii-kaa. | Nosta leikkuukorkeutta. Katso kohtaLeikkuukorkeuden asettaminen sivulla218 | ||
| 633 | Pyörä tai voimansiirto on tuk-keutunut. | Käännä turva-avain asentoon 0, jotta lai-te ei käynnisty vahingossa. Irrota akku ja odota vähintään 5 sekuntia. Poista mahdolliset esteet ja varmista, että pyö-rät pyörivät vapaasti. Jos ongelma jat-kuu, ota yhteys hyväksyttyyn huoltoliik-keeseen. | |
| 10 Moottorin ohjaus on liian kuu-ma. | Sammuta moottori ja odota, että se jääh-tyy. | ||
| Vian merkkivalo vilkkuu. Laite py-sähtyy. | 0 Akkuliitinvika. Tarkista akkuliitin. | ||
| 3 Moottori on ylikuormittunut. Nosta leikkuukorkeutta. | Katso kohtaLeikkuukorkeuden asettaminen sivulla218 | ||
| 8 Akun varaus on heikko. Lataa akku. Katso kohta | Akun lataami-nen sivulla 219. | ||
| 9 Akkuvika tai akusta ei saada signaalia. | Aseta akku laitteeseen oikein ja tarkista akkuliitin. Jos akun vian merkkivalo vilk-kuu. Katso kohta Akku sivulla 225. | ||
| 12 Väärä käynnistysmenettely.Moottorin jarrukahva on kyt-ketty ennen moottorin käyn-nistymistä. | Vapauta moottorin jarrukahva ja odota noin 5 sekuntia. Käynnistä laite paina-malla moottorin jarrukahva uudelleen alas. | ||
| Muut virheet. Jos muita virheitä ilmenee, käännä turva-avain asentoon 0, irrota akku ja ota yhteys valtuutet-tuun huoltoliikkeeseen. | |||
Kuljettaminen, säilyttäminen ja hävittäminen
Johdanto
VAROITUS: Jotta kone ei käynnisty vahingossa kuljetuksen aikana, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia.
Tuotteen asettaminen kuljetusasentoon
-
Irrota alemmat nupit.
-
Liu'uta nupit urien alaosaan laitteen molemmin puolin.
- Irrota ruohonkerääjä.
Kuljettaminen
- Vaarallisten aineiden lainsäädännön määräykset koskevat tuotteessa olevia litiumioniakkuja.
- Tavarakuljetuksessa on noudatettava pakkausta ja merkintöjä koskevia erityismääräyksiä.
- Muista noudattaa vaarallisia aineita koskevia määräyksiä, kun valmistelet laitetta kuljetukseen. Myös mahdollisia paikallisia määräyksiä on noudatettava.
- Irrota akku aina kuljetuksen ajaksi.
- Teippaa akkuliittimet ja varmista, että akku ei pääse liikkumaan kuljetuksen aikana.
- Kiinnitä laite kuljetuksen ajaksi.
Säilytys
- Anna laitteen jäähtyä ennen varastointia.
- Irrota akku aina säilytyksen ajaksi.
- Onnettomuuksien välttämiseksi varmista, ettei akku ole kytkettynä laitteeseen säilytyksen aikana.
- Säilytä akkulaturia ainoastaan suljetussa ja kuivassa paikassa.
- Säilytä akkua ja akkulaturia kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.
- Irrota akku akkulaturista varastoinnin ajaksi.
- Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.
- Säilytä laitetta paikassa, jonka lämpötila on -10...40 °C.
- Säilytä akkua 5–25 °C:n lämpötilassa ja poissa suorasta auringonvalosta.
- Säilytä akkulaturia 5–45 °C:n lämpötilassa ja poissa suorasta auringonvalosta.
- Varmista, että akun varaustaso on 30–50 % ennen pitkäaikaista säilytystä.
- Säilytä laitetta, akkua ja akkulaturia lukitussa tilassa lasten ja asiaankuulumattomien henkilöiden ulottumattomissa.
- Puhdista laite ja varmista, että ruohonkerääjä on tyhjä.
- Huolla tuote ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Katso kohta Huolto sivulla 223.
- Tee täysi huolto ennen pitkäaikaista säilytystä.
Hävittäminen
Laitteessa tai sen pakkauksessa olevat symbolit osoittavat, ettei laitetta saa hävittää kotitalousjätteen mukana. Se on toimitettava asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen.
Varmistamalla laitteen asianmukaisen hävittämisen autat vähentämään mahdollisia negatiivia ympäristövaikutuksia, joita tämän laitteen virheellisestä hävittämisestä koituisi. Lisätietoja tämän laitteen kierrätyksestä saat ottamalla yhteyden kotikuntasi viranomaisiin, jätehuoltoon tai laitteen myyneeseen liikkeeseen.
| LC 247i LC 347iVX LC | 353iVX | ||
| Leikkuumoottori | |||
| Moottorityyppi BLDC (harjaton) 36 V BLDC (harjaton) 36 V BLDC (harjaton) 36 V | |||
| Moottorin nopeus – SavE, r/min 2 600/min 2 600/min 2 600/min | |||
| Moottorin nopeus – nimellinen, r/min 3 000/min 3 000/min | |||
| Moottorin nopeus – suuri kuormitus, r/min 3500/min 3500/min 3500/min | |||
| Moottorin teho – enintään, kW 0,96 0,96 1,05 | |||
| Moottorin teho – nimellinen, kW 0,75 0,75 0,9 | |||
| Ajomoottori | |||
| Moottorin teho – nimellinen, kW – 0,25 0,25 | |||
| Liikkumisnopeus, km/h – 3,0-4,5 3,0-4,5 | |||
| Nopeuden säätötasot – 4 4 | |||
| Paino | |||
| Paino ilman laukkua (ilman akkua), kg | 24,5 26 | 28 | |
| Paino laukun kanssa (sis. 2 x BLi30), kg | 30,5 32,0 34,5 | ||
| Akku | |||
| Akkutyyppi | Husqvarna-akkusarja | ||
| Akun käyttöaika | |||
| Akun käyttöaika, min, (vapaa käyttö) SavE-toiminto käytössä, yksi 7,7 Ah:n Husqvarna-akku (BLi30). | 62 | 62 | 46 |
| Akun käyttöaika, min, (vapaa käyttö) nor-maali tila käytössä, yksi 7,7 Ah:n Husqvarna-akku (BLi30). | 43 | 43 | 28 |
| Melupäästöt ^34 | |||
| Äänen tehotaso, mitattu dB(A) | 94 | 94 | 97 |
| Äänen tehotaso, taattu LWA dB(A) | 95 | 95 | 98 |
| Äänitasot ^35 | |||
| Äänenpainetaso käyttäjän korvan tasalla, dB(A) | 82 | 82 | 86 |
| Tärinätasot ^36 | |||
| Kahva, m/s ^2 | 0,42 0,42 2,64 | ||
| Terälaite | |||
| Leikkuukorkeus, mm 20–75 mm 20–75 mm 20 | -75 mm | ||
| Leikkuuleveys, cm 47 47 53 | |||
| Terä, vakio Keruulaite | 5905934-10 | Keruulaite5905934-10 | Keruulaite5940757-10 |
| Terälisävaruste Silppuava | 5907010-10 | Silppuava5907010-10 | Silppuava5950072-10 |
| Ruohonkerääjän tilavuus litroina 55 55 60 | |||
| Bluetooth®-yhteyden radiotaajuuden tiedot | LC 247i LC 347iVX LC 353iVX | ||
| Taajuuskaista, GHz – 2,4–2,4835 2,4–2,4835 | |||
| Enimmäislähtöteho, dBm – 4 4 |
| Hyväksytyt akut | Tyyppi | Akun kapasiteetti, Ah | Jännite, V | Paino, kg |
| BLi20 | Litiumioni | 4,0 | 36 | 1,2 |
| BLi30 | Litiumioni | 7,7 | 36 | 1,9 |
| Hyväksytyt laturit tietyille BLi-akuille | Tulojännite, V | Taajuus, Hz | Teho, W |
| QC80 | 100-240 | 50–60 | 80 |
| 40-C80 | 100–240 | 50–60 | 68,8 |
| QC250 | 100-240 | 50–60 | 250 |
Vaatimustenmukaisuusvakuutus
EU-vaatimustenmukaisuusvakuutus
Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. +46 36 146500, vakuuttaa täten, että tuote:
| Kuvaus Ruohonleikkurit | |
| Tuotemerkki Husqvarna | |
| Tyyppi/malli LC 247i | |
| Tunnusmerkit Sarjanu | merot vuodesta 2021 alkaen |
vastaa täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:
| Direktiivi/asetus Kuvaus | |
| 2006/42/EY konedirektiivi | |
| 2014/30/EU EMC-direktiivi | |
| 2000/14/EY Melupäästödirektiivi | |
| 2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa |
ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018.
Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala vakuuttaa yhdenmukaisuuden neuvoston direktiivin 2000/14/EY mukaisesti, vaatimustenmukaisuuden arviointimenettely: liite VI.
Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 228.
Huskvarna, 2021-12-01
$$ \Delta \cdot \mathrm {d u} $$
Claes Losdal, kehityspäällikkö/puutarhatuotteet, Husqvarna AB
Teknisestä dokumentaatiosta vastaava edustaja
EU-vaatimustenmukaisuusvakuutus
Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. +46 36 146500, vakuuttaa täten, että tuote:
| Kuvaus Ruohonleikkurit | |
| Tuotemerkki Husqvarna | |
| Tyyppi/malli LC 347iVX, LC 353iVX | |
| Tunnusmerkit Sarjanumerot vuodesta 2021-12-01 alkaen |
vastaa täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:
| Direktiivi/asetus Kuvaus | |
| 2006/42/EY konedirektiivi | |
| 2014/53/EU Radiolaitteita koskeva direktiivi | |
| 2000/14/EY Melupäästödirektiivi | |
| 2011/65/EU Direktiivi tlettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa |
ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018, EN ETSI 300 328 v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4.
Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala vakuuttaa yhdenmukaisuuden neuvoston direktiivin 2000/14/EY mukaisesti, vaatimustenmukaisuuden arviointimenettely: liite VI.
Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 228.
Huskvarna, 2021-12-01
$$ \Delta \cdot 2 m $$
Claes Losdal, kehityspäällikkö/puutarhatuotteet, Husqvarna AB
Teknisestä dokumentaatiosta vastaava edustaja
Rekisteröidyt tavaramerkit
Bluetooth®sanamerkki ja -logot ovat Bluetooth SIG, inc.:n omistamia rekisteröityjä tavaramerkkejä. Husqvarna käyttää kyseisiä merkkejä luvanvaraisesti.
