KULLANIM KILAVUZU LC 353iVX HUSQVARNA

• är registrerade varumärken som ägs av Bluetooth SIG, inc. , och all användning av sådana märken av Husqvarna sker med licens. 664 1696 - 003 - 16.12.2021İçindekiler Giriş p. 665

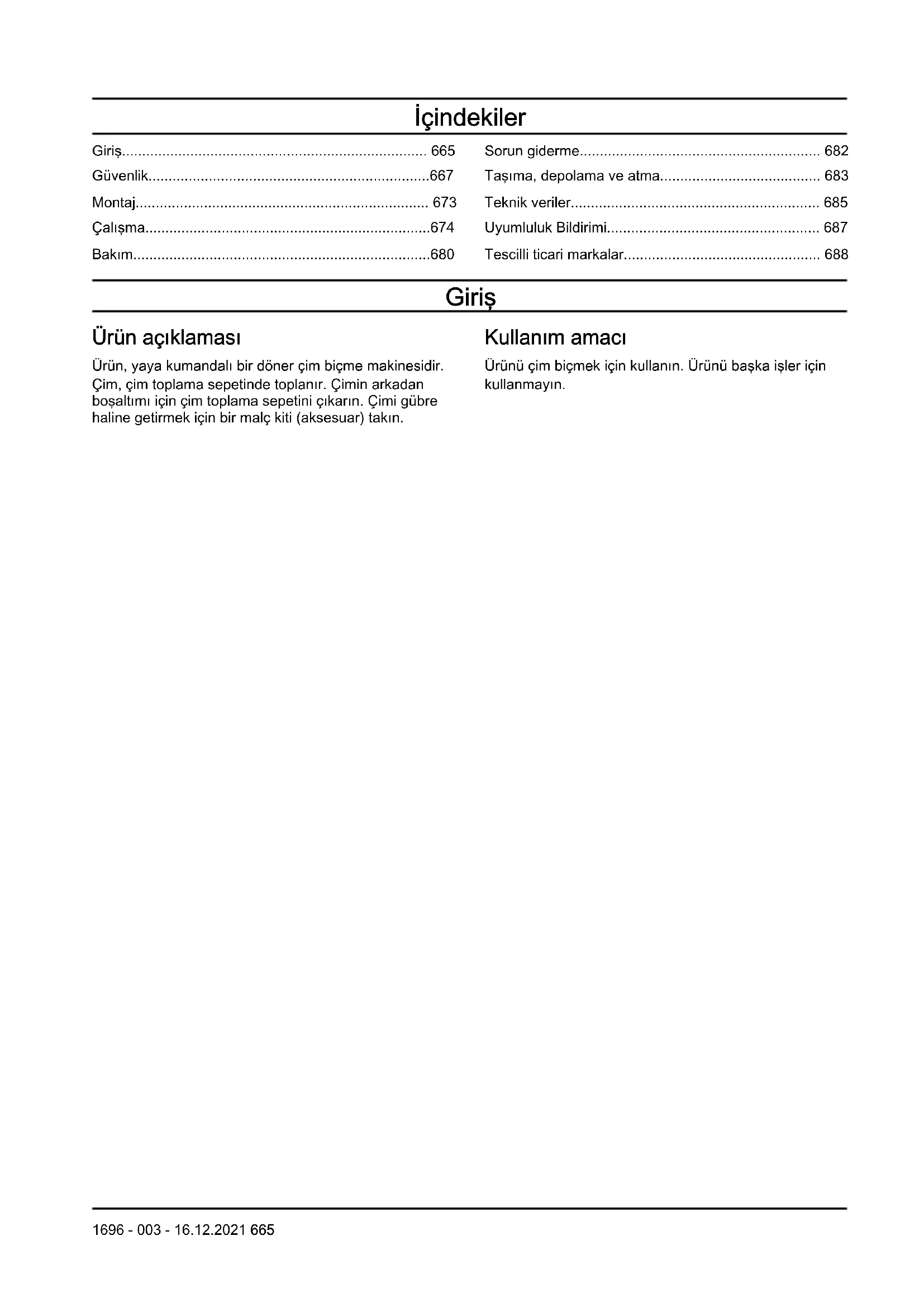

• Güvenlik p. 667
• Montaj p. 673
• Çalışma p. 674
• Bakım p. 680
• Sorun giderme p. 682
• Taşıma, depolama ve atma p. 683
• Teknik veriler p. 685
• Uyumluluk Bildirimi p. 687
• Tescilli ticari markalar Giriş Ürün açıklaması Ürün, yaya kumandalı bir döner çim biçme makinesidir. Çim, çim toplama sepetinde toplanır. Çimin arkadan boşaltımı için çim toplama sepetini çıkarın. Çimi gübre haline getirmek için bir malç kiti (aksesuar) takın. Kullanım amacı Ürünü çim biçmek için kullanın. Ürünü başka işler için kullanmayın. 1696 - 003 - 16.12.2021 665Ürüne genel bakış p. 688

1. Kontrol paneli (LC 347iVX, LC 353iVX)2. Motor fren kolu3. Başlatma engelleyici4. Çim toplama sepeti5. Arka kapak6. Güvenlik anahtarı7. Tutma yeri topuzu8. Akü kapağı9. Kesme yüksekliği kontrolü10. ON/OFF düğmesi

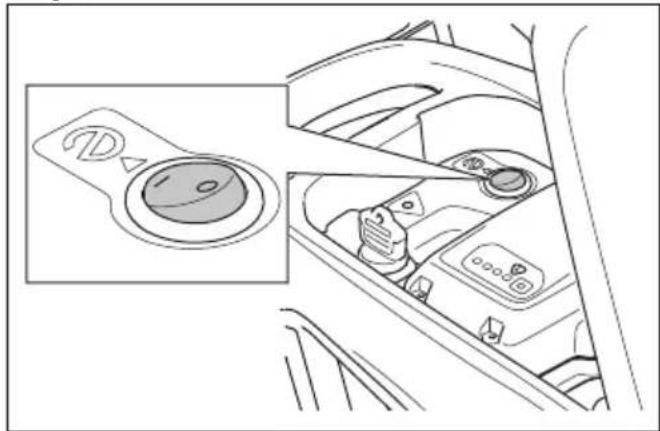

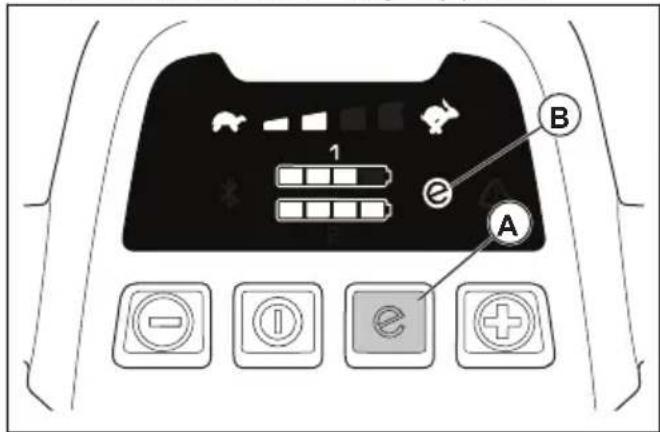

kablosuz teknolojisi göstergesi12. Kaldırma tutma yerleri13. SavE göstergesi14. Akü göstergesi15. Hız seviyesi göstergesi (LC 347iVX, LC 353iVX)16. Hız düşürme düğmesi (LC 347iVX, LC 353iVX)17. Hız artırma düğmesi (LC 347iVX, LC 353iVX)18. Semboller19. Kesme kapağı20. Kullanım kılavuzu21. Nominal değerler plakası22. Tahrik kolu (LC 347iVX, LC 353iVX)23. Akü şarj cihazı (Aksesuar)24. Akü (Aksesuar)25. Hata LED'i (LC 247i)26. Hata LED'i (LC 347iVX, LC 353iVX)27. SavE düğmesi (LC 247i)28. SavE düğmesi (LC 347iVX, LC 353iVX)666 1696 - 003 - 16.12.2021Ürün üzerindeki semboller UYARI Talimatları okuyun. UYARI - Fırlayan nesnelere karşı dikkatli olun. Hiç kimsenin yaklaşmasına izin vermeyin. UYARI – Ellerinizi ve ayaklarınızı bıçaklardan uzakta tutun. UYARI – Bakımdan önce akünün bağlantısını kesin. Ürün ya da ürünün ambalajı evsel atık değildir. Ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dönüştürün. Ürün, geçerli AT direktiflerine uygundur. AB ve Birleşik Krallık direktiflerine ve düzenlemelerine göre çevreye yayılan gürültü emisyonu etiketi. Ürünün garanti edilen ses gücü düzeyi Teknik veriler sayfada: 685 ve etiket üzerinde belirtilmiştir. Ürün damla korumalıdır. Durdurmak için motor fren kolunu serbest bırakın. Taranabilir kod Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazarların sertifikalandırma gereklilikleri ile ilgilidir. Ürün üzerindeki etiket TEHLİKE – El ve ayaklarınızı uzak tutun. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. 1696 - 003 - 16.12.2021 667Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel ürün güvenlik uyarıları UYARI: Bu ürünle birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda listelenen talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Tüm uyarı ve talimatları ilerde başvurmak üzere saklayın. Uyarılardaki "ürün" şebeke akımıyla çalışan (kablolu) ürününüzü veya aküyle çalışan (kablosuz) ürününüzü belirtmektedir. Çalışma alanı güvenliği

• Çalışma alanını temiz ve iyi aydınlatılmış tutun. Kalabalık veya karanlık alanlar kazalara neden olabilir.

• Ürünü yanıcı maddelerin, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Ürün, toz veya gazı ateşleyebilecek kıvılcımlar çıkarır.

• Ürünü kullanırken çocukları ve çevredekileri uzakta tutun. Dikkatinizin dağılması, kontrolü kaybetmenize neden olabilir. Elektrik güvenliği

• Ürün fişleri prize uygun olmalıdır. Hiçbir zaman fişler üzerinde herhangi bir değişiklik yapmayın. Topraklı (topraklanmış) ürünlerle herhangi bir adaptör fiş kullanmayın. Değiştirilmemiş fişler ve uygun prizler, elektrik çarpması riskini azaltır.

• Boru, radyatör, fırın, buzdolabı gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuz topraklı ise elektrik çarpması riski artar.

• Ürünleri yağmura veya ıslak koşullara maruz bırakmayın. Ürüne su girdiğinde elektrik çarpması riski artar.

• Kabloyu kötü kullanmayın. Kabloyu asla ürünü taşımak, çekmek veya fişini çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzakta tutun. Hasar görmüş veya dolaşmış kablolar, elektrik çarpması riskini artırır.

• Ürünü dış mekanda kullanırken, dış mekan kullanımı için uygun bir uzatma kablosu kullanın. Dış mekan için uygun bir kordon kullanmak, elektrik çarpması riskini azaltır.

• Ürünü mutlaka nemli bir ortamda çalıştırmanız gerekiyorsa artık akım cihazı (RCD) korumalı bir güç kaynağı kullanın. RCD kullanmak elektrik çarpması riskini azaltır. Kişisel güvenlik

• Ürünü kullanırken tetikte olun, dikkatinizi yaptığınız işe verin ve sağduyulu olun. Yorgunken veya uyuşturucu, alkol ya da ilaç etkisi altındayken ürünü kullanmayın. Ürünleri kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmaya neden olabilir.

• Kişisel koruyucu ekipmanlar kullanın. Daima koruyucu gözlük takınız. Uygun durumlarda toz maskesi, kaymayan güvenlik ayakkabıları, çelik başlık veya kulak koruma ekipmanı gibi koruyucu ekipman kullanımı yaralanmaları azaltır.

• İstenmeyen çalıştırmaları önleyin. Güç kaynağına ve/veya akü grubuna bağlamadan, ürünü kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Ürünleri parmağınız çalıştırma düğmesindeyken taşımak veya açık elektrikli ürünlere enerji vermek kazalara yol açabilir.

• Ürünü açmadan önce ayarlama anahtarlarını veya İngiliz anahtarlarını çıkarın. Ürünün dönen kısmına takılı bırakılan İngiliz anahtarı veya anahtar yaralanmaya neden olabilir.

• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu, ürünün beklenmedik durumlarda daha iyi kontrolünü sağlar.

• Gerektiği gibi giyinin Bol elbise veya takı giymeyin. Saçınızı ve kıyafetinizi hareketli parçalardan uzakta tutun. Hareketli parçalara bol giysiler, takılar veya uzun saçlar takılabilir.

• Cihazlar toz çekme ve toplama takımı bağlantısı ile geldiyse bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama özelliği tozla ilgili tehlikeleri azaltabilir.

• Ürünleri sık kullanmanın verdiği aşinalıkla kendinizi rahat hissedip ürün güvenlik ilkelerini görmezden gelmeyin. Dikkatsizce gerçekleştirilen işlemler bir anda ciddi yaralanmalara neden olabilir. Ürün kullanımı ve bakımı

• Ürünü zorlamayın. Yapacağınız iş için doğru ürünü kullanın. Doğru ürün, tasarlandığı oranda işi daha iyi ve güvenli yapar.

• Anahtar, ürünü açıp kapatmıyorsa ürünü kullanmayın. Anahtar ile kontrol edilemeyen ürünler tehlikelidir ve onarılmalıdır.

• Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya ürünleri depolamadan önce ürünün fişini güç kaynağından çekin ve/veya çıkarılabilirse akü grubunu çıkarın. Bu tür önleyici güvenlik önlemleri, ürünün kazara çalıştırılma riskini azaltır.

• Kullanılmayan ürünleri çocukların erişemeyeceği yerde saklayın ve ürüne veya bu talimatlara yabancı olan kişilerin ürünü çalıştırmasına izin vermeyin. Ürünler, eğitimsiz kullanıcıların elinde tehlikelidir.

• Ürün ve aksesuarların bakımını yapın. Hareketli parçaların yanlış konumlandırılması veya bağlanması, parçaların kırılması ve ürünün çalışmasını etkileyebilecek herhangi bir durum olup olmadığını kontrol edin. Hasarlıysa kullanmadan önce ürünü tamir ettirin. Çoğu kaza yetersiz bakım yapılmış ürünlerden kaynaklanmaktadır.

1696 - 003 - 16.12.2021• Kesme araçlarını keskin ve temiz tutun. Bakımı düzgün yapılmış, kesen tarafları yeterli keskinlikte olan kesme araçlarının takılma ihtimali daha az olup kontrol etmesi daha kolaydır.

• Ürün, aksesuarlar, araç parçaları vb. bileşenleri, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak bu talimatlara uygun şekilde kullanın. Ürünün tasarlanan amaçlar dışında kullanılması tehlikeli bir duruma yol açabilir.

• Tutma yerlerini ve kavrama yüzeylerini kuru, temiz, gres ve yağdan arındırılmış halde tutun. Kaygan tutma yerleri ve kavrama yüzeyleri beklenmedik durumlarda ürünün güvenli şekilde kullanılmasına ve kontrol edilmesine izin vermez. Hizmet

• Ürününüzün yalnızca aynı yedek parçalar kullanan uzman bir tamirci tarafından onarılmasını sağlayın. Bu, ürünün güvenliğinin sağlanması için gereklidir.

• Hasarlı akü gruplarına asla servis işlemi uygulamayın. Akü gruplarının servis işlemleri yalnızca üretici veya yetkili servis sağlayıcıları tarafından gerçekleştirilmelidir. Akülü alet kullanımı ve bakımı

• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir akü grubu için uygun olan bir şarj aleti başka bir akü grubuyla kullanıldığında yangın riski doğurabilir.

• Ürünleri yalnızca özel olarak belirlenmiş akü gruplarıyla kullanın. Farklı türde akü gruplarının kullanılması yangın ve yaralanma riski doğurabilir.

• Akü grubu kullanımda değilken ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal cisimler gibi bir ucun başka bir uca bağlanmasına neden olabilecek cisimlerden uzak tutun. Akü uçlarının kısa devre yapması vücudun yanmasına veya yangına neden olabilir.

• Zorlayıcı koşullarda aküden elektrolit sızabilir; dokunmayın. Kazayla temas ederseniz bol suyla yıkayın. Sıvı göze temas ederse ayrıca doktora başvurun. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir.

• Hasarlı veya değiştirilmiş bir akü grubu veya alet kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış aküler yangın, patlama ya da yaralanma riski ile sonuçlanabilecek beklenmedik davranışlar sergileyebilir.

• Akü grubunu veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. Bunların ateşe veya 130°C/265°F üzeri sıcaklığa maruz kalması patlamaya neden olabilir.

• Tüm şarj etme talimatlarına uyun ve akü grubunu ya da aleti talimatlarda belirtilen sıcaklık aralığı dışında şarj etmeyin. Belirtilen sıcaklık aralığının dışında veya hatalı olarak yapılan şarj işlemleri, aküye zarar verebilir ve yangın riskini artırabilir. Çim biçme makinesi güvenlik uyarıları

• Çim biçme makinesini kötü hava koşullarında; özellikle de yıldırım düşmesi riski olduğu durumlarda kullanmayın. Bu, bir yıldırım tarafından çarpılma riskini azaltır.

• Çim biçme makinesinin kullanılacağı alandaki doğal hayatı dikkatlice inceleyin. Çalışma sırasında doğal hayat, çim biçme makinesi nedeniyle zarar görebilir.

• Çim biçme makinesinin kullanılacağı alanı dikkatlice kontrol edin; tüm taşları, dal parçalarını, telleri, kemikleri ve diğer yabancı nesneleri kaldırın. Fırlayan nesneler yaralanmalara neden olabilir.

• Çim biçme makinesini kullanmadan önce daima bıçağın ve bıçak tertibatının aşınmış veya hasarlı olup olmadığını gözle kontrol edin. Aşınmış veya hasarlı parçalar yaralanma riskini artırır.

• Kullanmadan önce besleme kablosu ve herhangi bir uzatma kablosunda hasar veya eskime belirtileri olup olmadığını kontrol edin. Kablo hasarlı veya aşınmışsa çim biçme makinesini kullanmayın. Kablo kullanım sırasında hasar görmüş veya aşınmışsa çim biçme makinesini kapatın ve güç kaynağından bağlantısını kesmeden önce kabloya dokunmayın. Hasarlı besleme kablosu veya uzatma kablosu elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

• Çim ayırıcıda yıpranma veya bozulma olup olmadığını sık sık kontrol edin. Aşınmış veya hasarlı çim toplama sepeti, yaralanma riskini artırabilir.

• Siperlikleri yerinde tutun. Siperlikler çalışır durumda olmalı ve düzgün şekilde monte edilmelidir. Gevşek, hasarlı veya düzgün çalışmayan bir siperlik, yaralanmalara neden olabilir.

• Tüm soğutma havası girişlerinde döküntü olmadığından emin olun. Tıkalı hava girişleri ve döküntüler aşırı ısınmaya veya yangın riskine neden olabilir.

• Çim biçme makinesini kullanırken her zaman kaymayan ve koruyucu ayakkabı giyin. Çim biçme makinesini çıplak ayakla veya açık sandalet giyerek kullanmayın. Bu, ayakların hareket eden bıçağa temas etmesiyle oluşabilecek yaralanma olasılığını azaltır.

• Çim biçme makinesini kullanırken her zaman uzun pantolon giyin. Açıkta kalan cilt, fırlatılan nesnelerden kaynaklanan yaralanma olasılığını artırır.

• Çim biçme makinesini ıslak çimende kullanmayın. Yürüyün, asla koşmayın. Bu, yaralanmaya neden olabilecek kayma ve düşme riskini azaltır.

• Çim biçme makinesini aşırı dik eğimlerde kullanmayın. Bu, yaralanmaya neden olabilecek kontrol kaybı, kayma ve düşme riskini azaltır.

• Eğimli yerlerde çalışırken her zaman yere sağlam basın, makineyi eğimli yüzeye paralel kullanın, asla yukarı veya aşağı doğru kullanmayın ve yön değiştirirken çok dikkatli olun. Bu, yaralanmaya neden olabilecek kontrol kaybı, kayma ve düşme riskini azaltır. 1696 - 003 - 16.12.2021 669• Çim biçme makinesini geri hareket ettirirken veya kendinize doğru çekerken çok dikkatli olun. Her zaman çevrenize dikkat edin. Bu, çalışma sırasında takılma riskini azaltır.

• Besleme kablosunu keskin bıçaklardan uzakta tutun. Hasarlı besleme kablosu elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

• Kablo dolaşmış veya hasar görmüşse kapatın ve fişi prizden çekin. Dolaşmış veya hasarlı kablolar, elektrik şoku riskini artırır.

• Hala hareket halindeyken bıçaklara ve diğer tehlikeli hareketli parçalara dokunmayın. Bu, hareketli parçalardan kaynaklanan yaralanma riskini azaltır.

• Sıkışmış malzemeyi temizlerken veya çim biçme makinesini temizlerken, tüm güç anahtarlarının kapalı olduğundan ve güç kablosunun çıkarıldığından emin olun. Çim biçme makinesinin beklenmedik şekilde çalışması ciddi yaralanmalara neden olabilir. Artık akım cihazı

• Maksimum 30 mA kesme akımı olan bir artık akım cihazı kullanın. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değilseniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.

• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.

• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.

• Çocukların veya bu kullanma talimatlarını bilmeyen kişilerin cihazı kullanmasına asla izin vermeyin. Yerel yönetmeliklerde operatör yaşı konusunda bir sınırlama olabilir.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.

• Arızalıysa ürünü kullanmayın.

• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın. Çalışma güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.

• Kişisel koruyucu ekipmanlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 671

• Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.

• Ürünü yağmurda veya ıslak koşullarda çalıştırmayın. Ürünün içine su girerse elektrik çarpması riski artar.

• Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak gevşeyerek yaralanmanıza neden olabilir.

• Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.

• Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın. Hareketli parçalar durana kadar bekleyin. Üründe hasar olup olmadığını kontrol edin. Gevşek parçaları sıkın. Hasarları onarın ve hasarlı parçaları değiştirin. Onarımı yetkili bir servis noktasında yaptırın.

• Motor çalıştırıldığında motor fren kolunu asla sürekli olarak kola takmayın.

• Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

• Ürünü çalıştırırken her zaman arkasında durun.

• Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. El ve ayaklarınızı döner bıçaklardan uzak tutun.

• Motoru çalıştırırken veya ürünün çalışması sırasında ürünü eğmeyin.

• Ürünü arkaya doğru çekerken dikkatli olun.

• Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekiyorsa öncelikle motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın.

• Ürünü kullanırken arkaya doğru yürümeyin.

• Ürünü taşımak için yatırmanız gerektiğinde veya çim bulunmayan alanlarda (örneğin çakıl, taş ve asfalttan yapılan yollar) hareket etmeden önce motoru durdurun.

• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.

1696 - 003 - 16.12.2021• Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.

• Motor çalışırken ürünün görüş alanından çıkmasına asla izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun.

• Çalışma sırasında üründeki titreşimler, Teknik veriler sayfada: 685 bölümünde belirtilen titreşim değerinden farklı olabilir. Fark, ürünün kullanım şeklindeki değişikliklerden kaynaklanır. Ürünü sıklıkla veya uzun süre kullanıyorsanız titreşimlerden kaynaklanabilecek yaralanmaları önlemek için düzenli olarak mola verin. Kullanım için güvenlik talimatları Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.

• Kalın, uzun pantolonlar giyin.

• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın.

• Kulak koruma ekipmanı kullanmanızı öneririz. Ürünün üzerindeki güvenlik aletleri UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.

• Güvenlik cihazlarını çıkarmayın veya cihazların üzerinde değişiklik yapmayın.

• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görüşün. Kesme kapağını kontrol etme Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

• Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin. Güvenlik anahtarını kontrol etme Güvenlik anahtarı, akü kapağının altındadır. Güvenlik anahtarı, motora güç sağlayan aküye bağlanır.

• Güvenlik anahtarını kontrol etmek için motoru çalıştırın ve durdurun.

• Güvenlik anahtarı doğru çalışıyorsa motor sadece güvenlik anahtarı 1 konumuna getirildiğinde çalışır. Motor freni tutma yerini kontrol etme Motor fren kolu motoru durdurur. Motor fren kolu serbest bırakıldığında motor durur.

• Ürünü çalıştırın. Bkz. Çalışma sayfada: 674

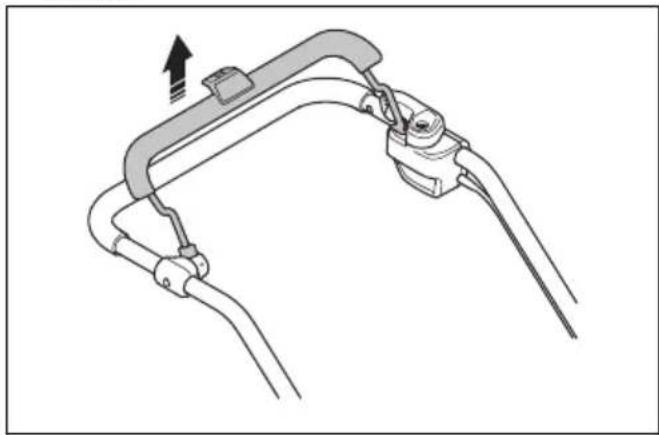

• Motor fren kolunu serbest bırakın.

• Ürünün durduğundan emin olun. Motor 3 saniye içinde durmazsa motor frenini onaylı bir Husqvarna servis noktasına ayarlatın. Başlatma engelleyiciyi kontrol etme Motorun çalışmasını engellediğinden emin olmak için başlatma engelleyiciyi kontrol edin.

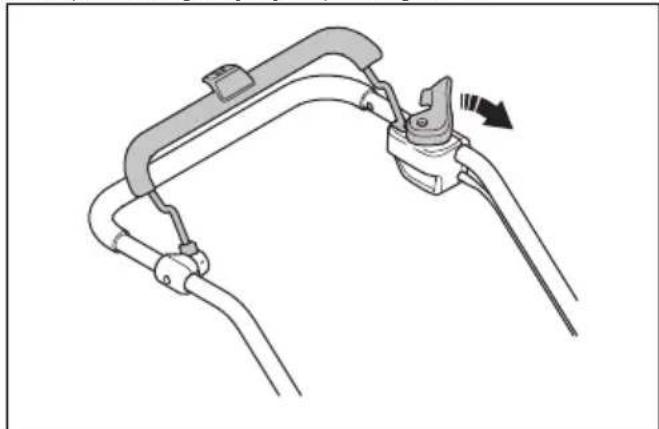

1. Motor freni kolunu gidonun yönünde itin. Başlatma

engelleyici hareketi durdurur.

2. Başlatma engelleyiciyi dışarı doğru itin.

1696 - 003 - 16.12.2021 6713. Başlatma engelleyiciyi serbest bırakın ve başlangıç konumuna geri döndüğünden emin olun. Akü güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Yalnızca ilgili Husqvarna ürünleri için güç kaynağı olarak Husqvarna şarj edilebilir akülerini kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.

• Şarj edilebilir olmayan akü kullanmayın.

• Elektrik çarpması riski. Akü terminallerini anahtarlara, madeni paralara, vidalara veya diğer metallere bağlamayın. Bu, aküde kısa devreye neden olabilir.

• Akünün hava deliklerine herhangi bir nesne koymayın.

• Aküyü doğrudan güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü patlayabilir ve yanıklara ve/veya kimyasal yanıklara neden olabilir.

• Aküyü yağmurdan ve ıslak koşullardan uzak tutun.

• Aküyü mikrodalgalardan ve yüksek basınçtan uzak tutun.

• Aküyü parçalarına ayırmaya veya kırmaya çalışmayın.

• Aküde sızıntı varsa sıvının vücudunuza veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunduysanız etkilenen bölgeyi bolca suyla yıkayın ve tıbbi yardım alın.

• Üründeki aküyü yalnızca ortam sıcaklığı 5°C ile 40°C arasında olduğunda kullanın.

• Akü şarj cihazını yalnızca ortam sıcaklığı 5°C ile 40°C arasında olduğunda kullanın.

• Akü sıcaklığı 50°C'nin üzerindeyse akü şarj olmaz.

• Aküyü veya akü şarj cihazını suyla temizlemeyin. Bkz. Aküyü ve şarj cihazını temizlemek için sayfada:

• Hatalı veya hasarlı aküleri kullanmayın.

• Aküleri çivi, madeni para, mücevher gibi metal nesnelerden uzak bir yerde saklayın. Akü şarj cihazı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• QC akü şarj cihazlarını yalnızca Husqvarna yedek akülerini şarj etmek için kullanın.

• Elektrik çarpması veya kısa devre riski. Şarj cihazının hava deliklerine herhangi bir nesne koymayın. Akü şarj cihazını parçalarına ayırmaya çalışmayın. Şarj cihazı terminallerini metal nesnelere bağlamayın. Onaylı bir elektrik prizi kullanın.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Akü şarj cihazının güç kablosunun hasarlı olmadığını ve üzerinde çatlaklar bulunmadığını düzenli olarak kontrol edin.

• Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını elektrik prizinden çıkarmak için fişi çekin. Güç kablosunu çekmeyin.

• Güç kablosunu ve uzatma kablolarını sudan, yağdan ve keskin kenarlı cisimlerden uzak tutun. Kabloların kapılara, çitlere veya benzeri yerlere sıkışmadığından emin olun. Bu durum şarj cihazının elektrik yüklenmesine sebep olabilir.

• Akü şarj cihazını suyla temizlemeyin.

• Akü şarj cihazı, gözetim altında tutuldukları ya da akü şarj cihazının güvenli şekilde kullanımına ilişkin talimatlar sağlandığı ve gerçekleşebilecek tehlikeler açıklandığı sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar akü şarj cihazı ile oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri gözetim olmadan çocuklar tarafından gerçekleştirilmemelidir.

• Şarj edilemeyen aküleri akü şarj cihazında şarj etmeyin.

• Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Akü şarj cihazının üzerini kapatmayın. Duman veya ateş çıkması durumunda akü şarj cihazının fişini çekip çıkarın.

• Hatalı veya hasarlı akü şarj cihazlarını kullanmayın.

• Aküyü yalnızca kapalı alanda, iyi hava akışı olan ve güneş ışığından uzak bir odada şarj edin. Aküyü ıslak koşullarda şarj etmeyin. Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

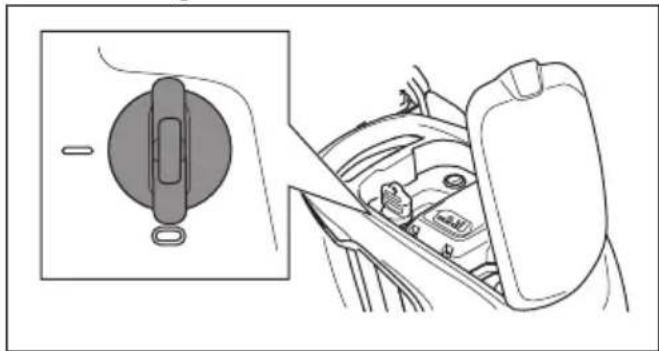

• Bakım sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın. Bakıma başlamadan önce en az 5 saniye bekleyin.

• Yalnızca bu kullanım kılavuzunda belirtilen bakım çalışmasını yapın. Bu kapsamın dışındaki işlemler ve profesyonel onarımlar, onaylı bir servis noktası tarafından yapılmalıdır. Daha fazla bilgi için size en yakın servis noktası ile görüşün.

• Ürünün ömrünü uzatmak ve kaza riskini azaltmak için bakım işini doğru şekilde yapın.

• Hasarlı, aşınmış veya bozuk parçaları değiştirin. Her zaman üreticinin orijinal yedek parçalarını kullanın. Diğer yedek parçalar üründe hasara neden olabilir ve kaza riskini artırabilir.

1696 - 003 - 16.12.2021• Yaralanmaları önlemek için güvenlik cihazlarını çıkarmayın veya cihazların üzerinde değişiklik yapmayın.

• Kesme donanımını kullanırken ağır hizmet tipi eldiven giyin. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

• En iyi ve en güvenli performans için kesme kenarlarının keskin ve temiz olmasına özen gösterin.

• Servis noktanızın düzenli olarak ürünü kontrol etmesini ve gerekli ayarları ve onarımları yapmasını sağlayın.

• Aksesuar değiştirmeyle ilgili talimatlara uyun. Yalnızca üreticiden gelen aksesuarları kullanın.

• Çalışmadığı zaman ürünü, aküyü ve akü şarj cihazını ayrı olarak kuru, kapalı ve kilitli bir alanda saklayın. Çocukların ve onaylı olmayan kişilerin ürüne, aküye veya akü şarj cihazına erişemediklerinden emin olun. Montaj Giriş UYARI: Ürünü monte etmeden önce, güvenlik bölümünü okuyun. UYARI: Montaj sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. Tutma yerinin ayarlanması

1. Alt düğmeleri gevşetin.

2. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin

alttaki ucuna getirin.

3. Kol yüksekliğini mevcut 2 konumdan birine ayarlayın.

4. Düğmeleri durana ve tık sesi duyulana kadar kol

yönünde yukarı hareket ettirin.

5. Düğmeleri tamamen sıkın.

Çim toplama sepetinin takılması

1. Çim toplama sepeti çerçevesini, torbanın sert

kısmı aşağı gelecek şekilde çim torbasına takın. Çerçevenin kolunu çim torbasının üst kısmında tutun.

2. Çim toplama sepeti çerçevesinin alt kısmını çim

toplama sepetinin altındaki oluğa takın.

3. Çim torbasını, klipslerle çim toplama sepeti

4. Arka kapağı kaldırın.

5. Çim toplama sepetini şasinin üst kenarına takın.

1696 - 003 - 16.12.2021 6736. Çim toplama sepetinin alt kısmını çim boşaltmakanalına yerleştirin. Malç tapasının (aksesuar) takılması 1. Arka kapağı kaldırın ve çim toplama sepetini sökün.2. Malç tapasını boşaltma kanalının içine yerleştirin.3. Bıçağı, malç kitinde tedarik edilen malç bıçağı iledeğiştirin. Bkz. Bıçağı değiştirme sayfada: 681

Çalışma Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Husqvarna Connect Husqvarna Connect, mobil cihazınız için ücretsizbir uygulamadır. Husqvarna Connect uygulaması,Husqvarna ürününüz için ayrıntılı işlevler sunar:• Ayrıntılı ürün bilgileri.• Ürün parçaları ve servis hakkında bilgi ve yardım. Husqvarna Connect uygulamasını kullanmaya başlamak için 1. Husqvarna Connect uygulamasını mobil cihazınızaindirin.2. Husqvarna Connect uygulamasında kaydolun.3. Ürünü bağlamak ve kaydettirmek için HusqvarnaConnect uygulamasındaki talimatları izleyin. Not: Husqvarna Connectuygulaması tüm pazarlarda indirilemez. Daha fazla bilgi için lütfenservis bayinizle görüşün. Bluetooth

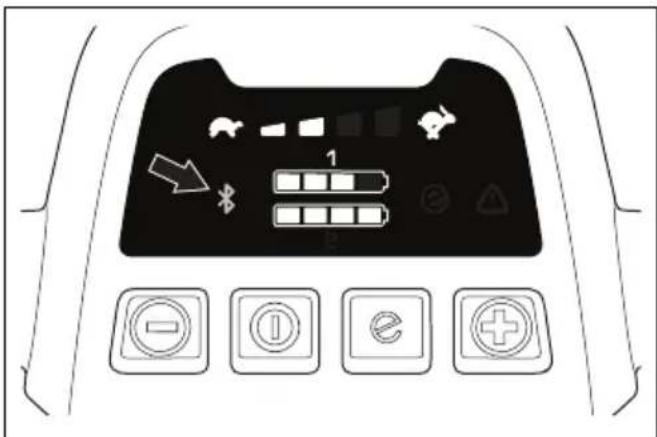

kablosuz teknolojisi Mobil cihazınız ürüne bağlıyken Bluetooth

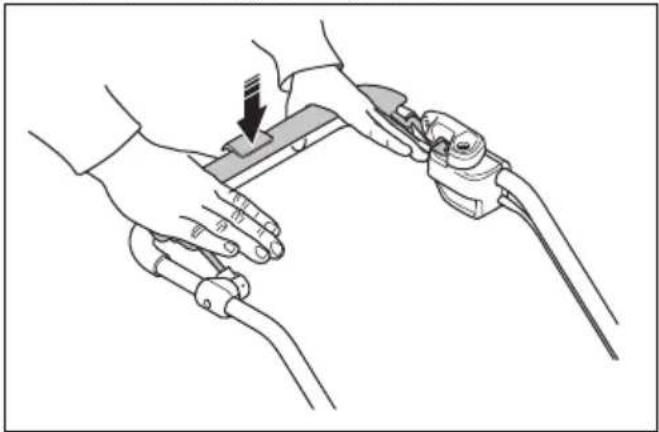

kablosuzteknolojisi simgesi yanar.674 1696 - 003 - 16.12.2021Ürünü çalıştırma konumuna getirme

1. Kolu dik konuma gelecek şekilde katlayın.

2. Düğmeleri durana ve tık sesi duyulana kadar kol

yönünde yukarı hareket ettirin.

3. Düğmeleri tamamen sıkın.

UYARI: Tutma yeri tamamen katlanıp uygun yükseklik konumlarından birine ayarlanmadıkça ürünü çalıştırmayın. Bkz. Tutma yerinin ayarlanması sayfada: 673

Kesme yüksekliğini ayarlama Kesme yüksekliği 6 seviyede ayarlanabilir.

1. Kesme yüksekliğini azaltmak için kesme yüksekliği

kolunu aşağıya doğru hareket ettirin.

2. Kesme yüksekliğini artırmak için kesme yüksekliği

kolunu yukarıya hareket ettirin. DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir. Akü UYARI: Aküyü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Akü ve akü şarj cihazına ait kullanım kılavuzunu da okuyup anlamalısınız. Aküyü ve akü şarj cihazını doğru ortam sıcaklıklarında tutun. Ortam sıcaklığı Akü çalışma sıcaklı-

5°C - 40°C Akü şarj etme sıcak- lığı 5°C - 40°C Akü durumu Ekranda, kalan akü kapasitesi ve aküyle ilgili sorun olup olmadığı gösterilir. Akü kapasitesi, ürün kapatıldıktan veya akü gösterge düğmesine basıldıktan sonra 5 saniye süreyle gösterilir. Bir hata meydana geldiğinde akünün üzerindeki uyarı simgesi yanar. Bkz. Akü sayfada: 682

LED ışıkları Akü durumu Tüm LED'ler yanmaktadır Tamamen dolu (%75‐100) 1696 - 003 - 16.12.2021 675LED ışıkları Akü durumu LED 1, LED 2, LED 3 ya- nıyorsa Akü %50‐%75 dolu LED 1, LED 2 yanıyorsa Akü %25‐%50 dolu LED 1 yanıyorsa Akü %0‐%25 doludur. LED 1 yanıp sönüyor Akü boştur. Aküyü şarj edin. Aküyü şarj etme İlk kullanımdan önce aküyü şarj edin. Akü, müşteriye tedarik edildiğinde yalnızca %30 oranında doludur. Not: Akü şarj cihazı, nominal değerler plakasında belirtilen voltaj ve frekansa bağlanmalıdır. Akü sıcaklığı 50°C'nin üzerindeyse akü şarj olmaz. Akü şarj cihazı, şarj işlemine başlamadan önce akünün sıcaklığını düşürür.

1. Akü şarj cihazının güç kablosunun bir ucunu akü şarj

cihazının soketine bağlayın.

2. Akü şarj cihazının güç kablosunun diğer ucunu

topraklamalı bir elektrik prizine bağlayın. Akü şarj cihazındaki LED bir kez yeşil renkte yanıp söner.

3. Aküyü şarj cihazına yerleştirin. Akü, akü şarj

cihazına doğru şekilde bağlandığında, şarj cihazı üzerindeki yeşil ışık yanar.

4. Akü üzerindeki tüm LED'ler yandığında akü tam

olarak şarj olmuştur. Aküyü en fazla 24 saat boyunca şarj edin.

5. Akü şarj cihazını elektrik prizinden çıkarmak için güç

kablosunu değil fişi çekin.

6. Aküyü şarj cihazından çıkarın.

Akü şarj durumu Bir Husqvarna Lityum iyon akü tüm şarj seviyelerinde şarj edilebilir veya kullanılabilir. Akü bundan zarar görmez. Tamamen şarj olmuş bir akü, şarj cihazının içinde kalırsa akünün şarjı azalmaz. LED ekran Şarj durumu LED 1 yanıp sönüyor %0-%25 LED 1 yanıyor, LED 2 ya- nıp sönüyor %25-%50 LED 1, LED 2 yanıyor, LED 3 yanıp sönüyor %50-%75 LED 1, LED 2, LED 3 ya- nıyor, LED 4 yanıp sönü- yor %75-%100 LED 1, LED 2, LED 3, LED 4 yanıyor Tamamen dolu Ürünü çalıştırma (LC 247i)

1. Akü kapağını açın.

2. Akü tutucularının 1'ine şarj olmuş bir akü yerleştirin.

Daha uzun süreli çalışma için şarj olmuş ikinci bir aküyü diğer akü tutucusuna yerleştirin.

3. Güvenlik anahtarını 1 konumuna getirin.

4. Ürünün arkasında durun.

5. Başlatma engelleyiciyi gevşetin.

1696 - 003 - 16.12.20216. Motor freni kolunu gidonun yönünde itin. Ürünü çalıştırma (LC 347iVX, LC 353iVX)

1. Akü kapağını açın.

2. Akü tutucularının 1'ine şarj olmuş bir akü yerleştirin.

Daha uzun süreli çalışma için şarj olmuş ikinci bir aküyü diğer akü tutucusuna yerleştirin.

3. Güvenlik anahtarını 1 konumuna getirin.

4. Ürünün arkasında durun.

5. Kontrol paneli üzerindeki AÇMA/KAPATMA

düğmesine (A) basın. Ekran açılır. Akü göstergesi (B), 2 akünün şarj durumunu gösterir. Üründe çalışan akü sayısı, akü göstergesine bitişik şekilde gösterilir. LC 347iVX, LC 353iVX modellerinin ekranında ayarlı hız da gösterilir.

6. Başlatma engelleyiciyi gevşetin.

7. Motor freni kolunu gidonun yönünde itin.

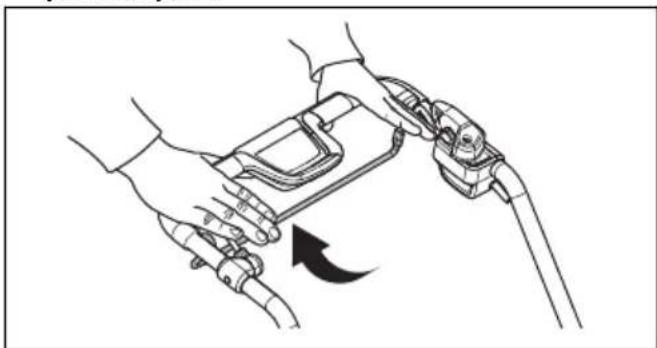

Tekerleklerde tahrikin kullanılması LC 347iVX, LC 353iVX

• Tahriki başlatmak için tahrik kolunu gidonun yönünde çekin.

• Tahrik hızını 4 adımdan birine ayarlamak için kontrol panelindeki + ve - düğmelerine basın.

• Örneğin bir engele yaklaştığınızda, tahriki devre dışı bırakmak için tahrik kolunu serbest bırakın. 1696 - 003 - 16.12.2021 677SavE

işlevini kullanma (LC 247i) Üründe, daha uzun süre çalışma sağlayan bir akü tasarruf işlevi (SavE

• İşlevi başlatmak için SavE

düğmesini 1 konumuna getirin.

• İşlevi durdurmak için SavE

düğmesini 0 konumuna getirin. Not: Zemin koşulları daha yüksek bir çıkış gerektirirse SavE

işlevi otomatik olarak durur. Zemin koşulları uygun olduğunda SavE

işlevi otomatik olarak tekrar çalışır. SavE

işlevini kullanma (LC 347iVX, LC 353iVX) Üründe, daha uzun süre çalışma sağlayan bir akü tasarruf işlevi (SavE

1. İşlevi başlatmak için SavE

düğmesine (A) basın. Ekrandaki SavE

2. İşlevi durdurmak için SavE

düğmesine tekrar basın. Ekrandaki SavE

Not: Zemin koşulları daha yüksek bir çıkış gerektirirse SavE

işlevi otomatik olarak durur. Zemin koşulları uygun olduğunda SavE

işlevi otomatik olarak tekrar çalışır. Yüksek yük işlevi Ürün uzun veya ıslak çimi keserken motor otomatik olarak devri yükseltir. Yüksek yük gerekmediğinde motor, standart moda geri döner. Otomatik yeniden çalıştırma Çalışma sırasında bıçak ve motor, kesme kapağının altında çimden kaynaklanan tıkanma gibi engeller nedeniyle geçici olarak durabilir. Bu durum meydana gelir ve motor freni tutma yerini basılı tutarsanız ürün otomatik olarak yeniden çalışmaya çalışır. Ürün 5 saniye içinde yeniden çalışmazsa kesme kapağının alt kısmını temizlemek gerekebilir. Bkz. Ürünün temizlenmesi sayfada: 680

UYARI: Kesme kapağını kontrol etmeden önce motor freni tutma yerini serbest bırakın, güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. Engel kaldırılır ve ürün yanlışlıkla çalıştırılırsa yaralanma riski vardır. Ürünü durdurma (LC 247i) UYARI: Ürünü görüş alanınızın dışında bırakmadan önce güvenlik anahtarını 0 konumuna getirin.

1. Motoru durdurmak için motor fren kolunu serbest

2. Akü kapağını açın ve güvenlik anahtarını 0

1696 - 003 - 16.12.20213. Aküyü çıkarmak için 2 serbest bırakma düğmesine basın ve aküyü çekip çıkarın.

4. Akünün gücü zayıfsa aküyü şarj edin. Daha fazla

bilgi için bkz. Aküyü şarj etme sayfada: 676

Ürünü durdurma (LC 347iVX, LC 353iVX) UYARI: Ürünü görüş alanınızın dışında bırakmadan önce güvenlik anahtarını 0 konumuna getirin.

1. Motoru durdurmak için motor fren kolunu serbest

2. Kontrol paneli üzerindeki AÇMA/KAPATMA

düğmesine basın. Ekrandaki tüm LED lambaları ve simgeler söner.

3. Akü kapağını açın ve güvenlik anahtarını 0

4. Aküyü çıkarmak için 2 serbest bırakma düğmesine

basın ve aküyü çekip çıkarın.

5. Akünün gücü zayıfsa aküyü şarj edin. Daha fazla

bilgi için bkz. Aküyü şarj etme sayfada: 676

Not: Birkaç dakika boyunca çalıştırmazsanız ürünün enerjisi otomatik olarak kesilir. Ürünü tekrar çalıştırmak için bkz. Ürünü çalıştırma (LC 347iVX, LC 353iVX) sayfada: 677

• Her zaman keskin bıçak kullanın. Kör bıçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin bıçak kör bıçaktan daha az güç kullanır.

• Çim boyunun ⅓'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.

• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin.

• Kesme kapağını temiz tutun. Kesme kapağının iç tarafında çim ve kir birikmesi kesme performansını zayıflatabilir. Bkz. Ürünün temizlenmesi sayfada:

1696 - 003 - 16.12.2021 679Çim toplama sepeti veya malç tapası takılı değilken çimlerin kesilmesi

• Arka kapağı kaldırın ve çim toplama sepetini sökün.

• Malç tapası ve malç bıçağı takılıysa bunları çıkarın.

• Ürünü çalıştırmadan önce arka kapağı kapatın. Çalışma sırasında kesilen çim arka kapağın alt kısmından boşaltılır. Bakım Giriş UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir. Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin. Daha ayrıntılı bilgi için bkz. www.husqvarna.com. Bakım takvimi Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

• ile işaretli bakımlar için bkz. Güvenlik sayfada: 667

Her kulla- nımda Aylık ola- rak Her mev- simde Genel inceleme yapma X Ürünü temizleme X Başlatma engelleyiciyi kontrol etme * X Üründeki güvenlik araçlarının arızalı olmadığından emin olma * X Kesme donanımını inceleme X Kesme kapağını inceleme * X Motor fren kolunu kontrol etme * X AÇMA/KAPAMA düğmesinin doğru şekilde çalıştığından ve hatalı olmadığından emin olma

Aküde hasar kontrolü yapma X Akü şarjını kontrol etme X Aküdeki serbest bırakma düğmelerinin doğru şekilde çalıştığından ve akünün ürüne sabitlendiğinden emin olma

Akü şarj cihazında hasar kontrolü yapma ve cihazın doğru şekilde çalıştığından emin olma.

Akü ile ürün arasındaki bağlantıları kontrol etme. Akü ile akü şarj cihazı arasın- daki bağlantıyı kontrol etme.

• Ürünün üzerindeki somun ve vidaların sıkı olduğundan emin olun.

• Üründeki kabloların hasar görebilecekleri bir konumda olmadığından emin olun. Ürünün temizlenmesi

• Plastik parçaları temiz ve kuru bir bezle temizleyin.

• Ürünü temizlemek için su kullanmayın. Aküye veya motora su girebilir ve üründe kısa devreye veya hasara neden olabilir.

• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.

• Motora doğrudan su tutmayın.

• Yaprak, çim ve kirleri gidermek için fırça kullanın. Aküyü ve şarj cihazını temizlemek için UYARI: Aküyü veya akü şarj cihazını suyla temizlemeyin. 680 1696 - 003 - 16.12.2021• Aküyü akü şarj cihazına yerleştirmeden önce akünün ve akü şarj cihazının temiz ve kuru olduğundan emin olun.

• Akü terminallerini basınçlı hava ile temizleyin veya yumuşak ve kuru bir bez ile silin.

• Akü ve akü şarj cihazının yüzeylerini yumuşak ve kuru bir bezle temizleyin. Kesme donanımını kontrol etme UYARI: Yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup

olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.

2. Hasarlı veya kör olup olmadığını anlamak için bıçağa

bakın. Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın. Bıçağı değiştirme Doğru bıçak tipi için bkz. Teknik veriler sayfada: 685

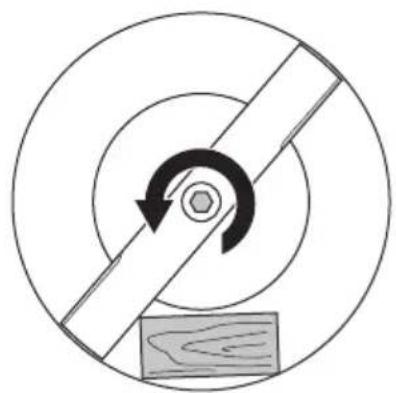

UYARI: Bıçağı değiştirirken parmaklarınızın yaralanmasını önlemek için bıçağı bir tahta blok ile kilitleyin. Motor kapalıyken bıçak hareket ettirilebilir ve parmaklarınız, bıçak ile sabit parçalar arasında sıkışabilir.

1. Bıçağı ahşap bir blokla kilitleyin.

2. Bıçak cıvatasını sökün.

4. Bıçak desteğinde ve bıçak cıvatasında hasar olup

olmadığını kontrol edin.

5. Bükülmediğinden emin olmak için motor milini

6. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesme

kapağı yönüne çevirin.

7. Bıçağın, motor milinin orta kısmıyla hizalandığından

8. Bıçağı ahşap bir blokla kilitleyin. Yaylı rondelayı

takıp cıvatayı ve rondelayı 23–28 Nm'lik torkla sıkın.

9. Bıçağı elinizle çekerek döndürün ve serbestçe

döndüğünden emin olun. UYARI: Ağır hizmet tipi eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

10. Bıçağı test etmek için ürünü çalıştırın. Bıçak doğru

bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır. 1696 - 003 - 16.12.2021 681Sorun giderme Akü Aküdeki LED Neden Çözüm Yeşil LED yanıp sönü- yor. Akü voltajı düşüktür. Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada:

Hata LED'i yanıp sönü- yor. Akünün gücü zayıftır. Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada:

Çalışma ortamındaki sıcaklık çok yüksek veya çok düşüktür. Aküyü 5°C - 40°C arasındaki sıcaklıklarda kulla- nın. Yüksek voltaj. Şebeke voltajının, ürünün nominal değerler plaka- sındakiyle aynı olduğundan emin olun. Aküyü şarj cihazından çıkarın. 5 saniye bekleyin ve aküyü şarj etmeyi tekrar deneyin. Sorun devam ederse yetkili bir servis noktasıyla görüşün. Hata LED'i yanıyor. Hücreler arasındaki fark çok büyük (1 V). Onaylı bir servis noktasıyla görüşün. Akü Şarj Cihazı Akü şarj cihazındaki LED Neden Çözüm Hata LED'i yanıp sö- nüyor. Çalışma ortamındaki sıcaklık çok yüksek veya çok düşüktür. Akü şarj cihazını 5°C - 40°C arasındaki sıcaklıklarda kul- lanın. Hata LED'i yanıyor. Onaylı bir servis noktasıyla görüşün. Çim biçici Uyarı göstergesi (hata LED'i) akü kapağının altında ((LC 247i)) veya kontrol panelinin üzerinde ((LC 347iVX, LC 353iVX)) bulunur. 682 1696 - 003 - 16.12.2021Sorun Hata LED'i (yanıp sönme sayısı) Neden Çözüm Hata LED'i yanıp sönüyor. Ürün düz- gün çalışmıyor. 3 Bıçak engelleniyor. Yanlışlıkla çalıştırmayı önlemek için gü- venlik anahtarını 0 konumuna getirin. Aküyü çıkarın ve en az 5 saniye bek- leyin. Olası engelleri kaldırın ve bıça- ğın serbestçe dönebildiğinden emin olun. Sorun devam ederse yetkili bir servis noktasıyla görüşün. 5 Motor devri çok düşüyor ve motor duruyor. Kesme yüksekliğini artırın. Bkz. Kesme yüksekliğini ayarlama sayfada: 675

Tekerlekler veya şanzıman engelleniyor. Yanlışlıkla çalıştırmayı önlemek için gü- venlik anahtarını 0 konumuna getirin. Aküyü çıkarın ve en az 5 saniye bekle- yin. Olası engelleri kaldırın ve tekerlekle- rin serbestçe dönebildiğinden emin olun. Sorun devam ederse yetkili bir servis noktasıyla görüşün. 10 Motor denetleyicisi çok sıcak. Motoru durdurun ve soğuyana kadar bekleyin. Hata LED'i yanıp sönüyor. Ürün du- ruyor. 0 Akü konektörü arızası. Akü konektörünü kontrol edin. 3 Motorda aşırı yüklenme var- dır. Kesme yüksekliğini artırın. Bkz. Kesme yüksekliğini ayarlama sayfada: 675

8 Akünün gücü zayıftır. Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada: 676

9 Akü hatası oluştu veya akü sinyali yok. Aküyü ürüne doğru şekilde yerleştirin ve akü konektörünü kontrol edin. Aküdeki hata LED'inin yanıp sönmesi halinde: Bkz. Akü sayfada: 682

12 Hatalı çalıştırma prosedürü. Motor çalışmadan önce motor fren kolu devreye alınmıştır. Motor fren kolunu serbest bırakın ve yak- laşık 5 saniye bekleyin. Ürünü çalıştır- mak için motor fren kolunu tekrar aşağı itin. Diğer hatalar. Başka hatalar oluşursa güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve onaylı bir servis noktasıyla görüşün. Taşıma, depolama ve atma Giriş UYARI: Taşıma sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını "0" konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. Ürünü nakliye konumuna getirme

1. Alt düğmeleri gevşetin.

LC 347iVX, LC353iVX 1696 - 003 - 16.12.2021 6832. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin alttaki ucuna getirin.

3. Kolu öne doğru katlayın.

4. Çim toplama sepetini çıkarın.

• Ürün içindeki Lityum iyon aküler Tehlikeli Maddeler Kanunu gerekliliklerine tabidir.

• Ticari amaçlı taşımalarda, paketteki ve etiketlerdeki özel gerekliliklere uyulmalıdır.

• Ürünü taşıma için hazırlarken tehlikeli malzeme yönetmeliklerine uyduğunuzdan emin olun. Yerel yönetmelikler uygulanabilir.

• Ürünü taşırken aküyü kesinlikle çıkarın.

• Akü konektörlerine bant yapıştırın ve taşıma sırasında akünün hareket edemeyeceğinden emin olun.

• Taşıma sırasında ürünü bağlayın. Saklama

• Depolamadan önce ürünün soğumasını bekleyin.

• Ürünü depolarken aküyü kesinlikle çıkarın.

• Kazaları önlemek için depolama sırasında akünün ürüne bağlı olmadığından emin olun.

• Akü şarj cihazını kapalı ve kuru bir alanda tutun.

• Aküyü ve akü şarj cihazını, nem veya don olmayan kuru bir alanda tutun.

• Depolama sırasında aküyü şarj cihazından ayırın.

• Aküyü, statik elektrik oluşabilecek yerlerde tutmayın. Aküyü metal bir kutuda tutmayın.

• Ürünü, ortam sıcaklığının -10°C ile 40°C arasında olduğu bir yerde tutun.

• Aküyü, ortam sıcaklığının 5°C ile 25°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.

• Akü şarj cihazını, ortam sıcaklığının 5°C ile 45°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.

• Uzun süreli depolamadan önce akünün %30 - %50 dolu olduğundan emin olun.

• Ürünü, aküyü ve akü şarj cihazını, çocukların ve onaylı olmayan kişilerin erişemeyeceği kilitli bir alanda tutun.

• Ürünü temizleyin ve çim toplama sepetinin boş olduğundan emin olun.

• Bu kullanım kılavuzunda verilen bakım prosedürlerini gerçekleştirin. Bkz. Bakım sayfada: 680

• Ürünü uzun süre depolamadan önce ürüne eksiksiz bir bakım yapın. Atma Ürün veya ürün ambalajı üzerinde bulunan semboller, bu ürünün evsel atık olarak değerlendirilemeyeceğini belirtir. Elektrikli ve elektronik ekipman, kurtarma için uygun bir geri dönüşüm istasyonuna gönderilmelidir. Bu ürüne doğru önemin verilmesini sağlayarak, çevreye ve insanlara olabilecek potansiyel negatif etkisini önlemeye yardımcı olabilirsiniz, aksi takdirde bu ürünün yanlış atık yönetimi durumunda negatif etkiler meydana gelebilir. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için belediyenize, mahallenizdeki atık hizmetine veya ürünü satın aldığınız mağazaya danışın.

1696 - 003 - 16.12.2021Teknik veriler Teknik veriler LC 247i LC 347iVX LC 353iVX Kesme motoru Motor tipi BLDC (fırçasız) 36V BLDC (fırçasız) 36V BLDC (fırçasız) 36V Motor devri – SavE, dev/dak. 2600/dak 2600/dak 2600/dak Motor devri – Nominal, dev/dak. 3000/dak 3000/dak 3000/dak Motor devri – Yüksek yük, dev/dak. 3500/dak 3500/dak 3500/dak Motor çıkışı – maks. kW 0,96 0,96 1,05 Motor çıkışı – Nominal, kW 0,75 0,75 0,9 Tahrik motoru Motor çıkışı – Nominal, kW Yok 0,25 0,25 Kendi kendine yürüme hızı, km/sa. Yok 3,0-4,5 3,0-4,5 Devir ayar seviyeleri Yok 4 4 Ağırlık Torbasız ağırlık (akü hariç), kg 24,5 26 28 Torbayla birlikte ağırlık (2 adet BLi30 dahil),

30,5 32,0 34,5 Akü Akü tipi Husqvarna Akü Serisi Akü çalışma süresi Bir adet Husqvarna 7,7 Ah akü (Bli30) ile bir- likte SavE etkin durumdayken dakika cinsin- den akü çalışma süresi (serbest çalışma).

Bir adet Husqvarna 7,7 Ah akü (Bli30) ile bir- likte standart mod etkin durumdayken dakika cinsinden akü çalışma süresi (serbest çalış- ma).

Ses gücü düzeyi, ölçülmüş dB (A) 94 94 97 Ses gücü düzeyi, garantili L

dB (A) 95 95 98 Ses düzeyleri

Operatörün kulağındaki ses basıncı düzeyi, dB (A)

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi.

Ses basıncı düzeyi için bildirilen verilerde 1,5 dB(A) değerinde belirsizlik faktörü (K) mevcuttur. 1696 - 003 - 16.12.2021 685LC 247i LC 347iVX LC 353iVX Titreşim düzeyleri

0,42 0,42 2,64 Kesme donanımı Kesme yüksekliği, mm 20-75 mm 20-75 mm 20-75 mm Kesme genişliği, cm 47 47 53 Bıçak Standardı Toplama 5905934-10 Toplama 5905934-10 Toplama 5940757-10 Bıçak aksesuarı Malçlama 5907010-10 Malçlama 5907010-10 Malçlama 5950072-10 Çim toplama sepeti kapasitesi, litre 55 55 60 Bluetooth

için radyo frekansı verileri LC 247i LC 347iVX LC 353iVX Frekans bandı, GHz Yok 2,4-2,4835 2,4-2,4835 Çıkış gücü, maks. dBm Yok 4 4 Onaylı aküler Tip Akü kapasitesi, Ah Voltaj, V Ağırlık, lb/kg BLi20 Lityum iyon 4,0 36 2,6/1,2 BLi30 Lityum iyon 7,7 36 4,2/1,9 Belirtilen aküler için onaylı şarj cihazları, BLi Giriş voltajı, V Frekans, Hz Güç, W QC80 100-240 50-60 80 40-C80 100-240 50-60 68,8 QC250 100-240 50-60 250

Titreşim düzeyleri için bildirilen verilerde 1,5 m/sn

değerinde belirsizlik faktörü (K) mevcuttur. Beyan edilen toplam titreşim değeri EN 62841-4-3 standardı, Ek I'e göre hesaplanmıştır ve bir makineyi bir diğeriyle karşılaştırmak ve maruz kalma ön değerlendirmesi yapmak için kullanılabilir. 686 1696 - 003 - 16.12.2021Uyumluluk Bildirimi AB Uyumluluk Bildirimi Biz, Husqvarna AB, SE‐561 82 Huskvarna, İsveç, Tel: +46-36-146500) olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız: Açıklama Çim biçici Marka Husqvarna Tip / Model LC 247i Kimlik 2021 yılı ve sonrası tarihli seri numaraları aşağıdaki AB direktifleri ve düzenlemeleriyle tamamen uyumludur: Direktif/Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlulukla ilgili" 2000/14/AT "çevreye gürültü yayma ile ilgili" 2011/65/AB "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasıyla ilgili" ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN 62841-1:2015+AC:2015, EN

63000:2018. Onaylanmış kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala 2000/14/AT konsey direktifi, uygunluk değerlendirme prosedürü: Ek VI ile uygunluğu belgelemiştir. Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 685

Huskvarna, 2021-12-01 Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri, Husqvarna AB Teknik dokümantasyon sorumlusu 1696 - 003 - 16.12.2021 687AB Uyumluluk Bildirimi Biz, Husqvarna AB, SE‐561 82 Huskvarna, İsveç, Tel: +46-36-146500) olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız: Açıklama Çim biçici Marka Husqvarna Tip / Model LC 347iVX, LC 353iVX Kimlik 2021-12-01 yılı ve sonrası tarihli seri numaraları aşağıdaki AB direktifleri ve düzenlemeleriyle tamamen uyumludur: Direktif/Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2014/53/AB "radyo ekipmanı ile ilgili" 2000/14/AT "çevreye gürültü yayma ile ilgili" 2011/65/AB "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasıyla ilgili" ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN 62841-1:2015+AC:2015, EN

63000:2018, EN ETSI 300 328 v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4. Onaylanmış kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala 2000/14/AT konsey direktifi, uygunluk değerlendirme prosedürü: Ek VI ile uygunluğu belgelemiştir. Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 685

Huskvarna, 2021-12-01 Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri, Husqvarna AB Teknik dokümantasyon sorumlusu Tescilli ticari markalar Bluetooth
