MANUAL DE UTILIZARE LC 353iVX HUSQVARNA

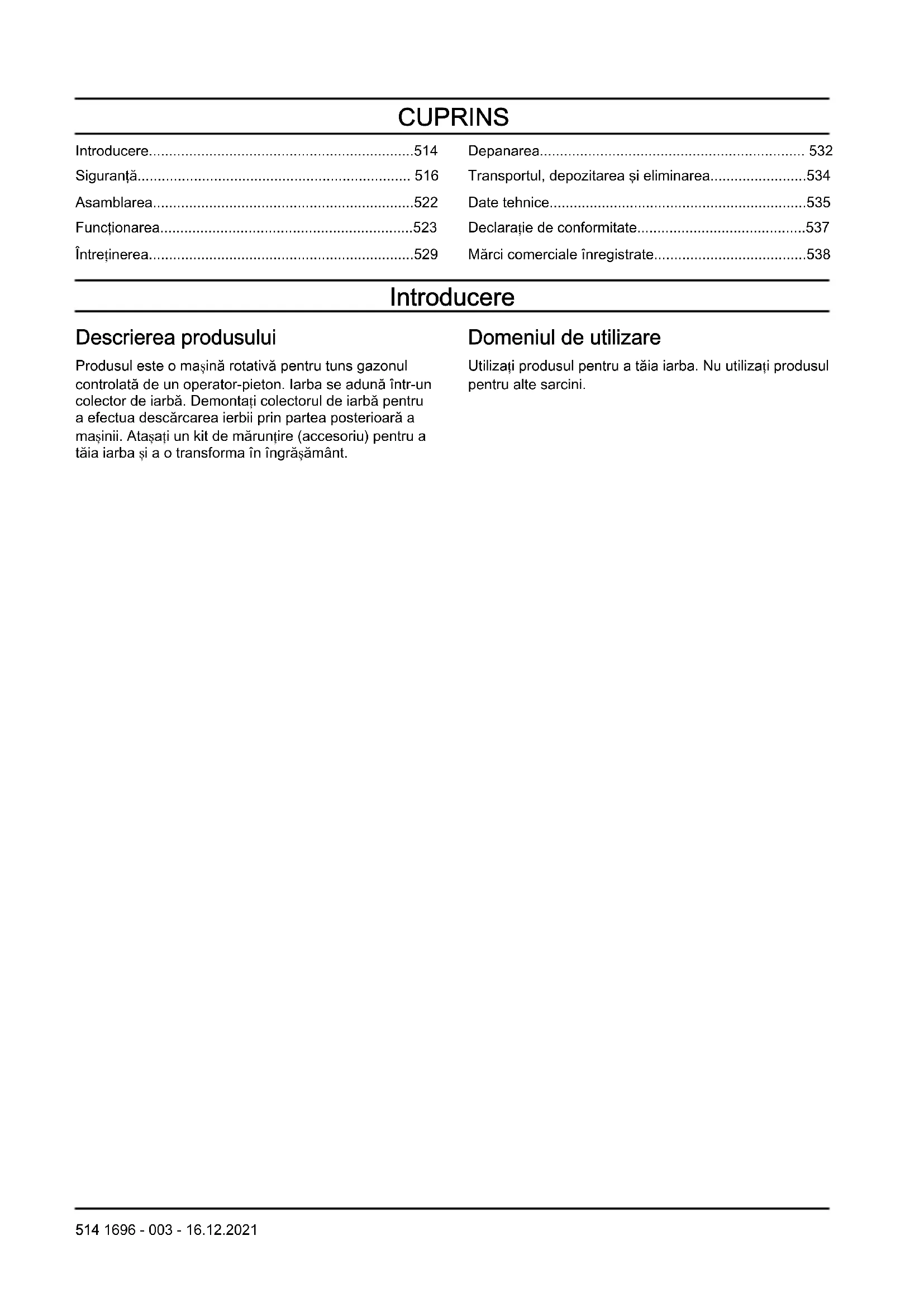

Introducere....514
Siguranță....516
Asamblarea....522
Functionarea....523
Întreținerea....529

Depanarea.... 532
Transportul, depozitarea și eliminarea....534
Date tehnice....535
Declaratie de conformitate....537
Mărci comerciale înregistrate....538

Introducere

Descrierea produsului

Produsul este o maşină rotativă pentru tuns gazonul controlată de un operator-pieton. Iarba se adună într-un colector de iarbă. Demontați colectorul de iarbă pentru a efectua descărcarea ierbii prin partea posterioară a maşinii. Atașați un kit de mărunțire (accesoriu) pentru a tăia iarba și a o transforma în îngrășământ.

Domeniul de utilizare

Utilizați produsul pentru a tăia iarba. Nu utilizați produsul pentru alte sarcini.

LC 347iVX LC 353iVX LC 247i 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

1. Panoul de control (LC 347iVX, LC 353iVX)
2. Maneta frânei de motor
3. Inhibitorul de pornire
4. Colectorul de iarbă
5. Capac posterior
6. Cheie de siguranță
7. Rozetă pe mâner
8. Capac baterie
9. Control înălțime de tăiere

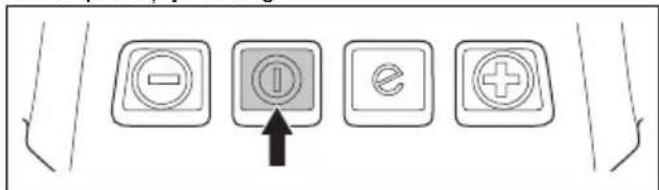

10. Buton ON/OFF

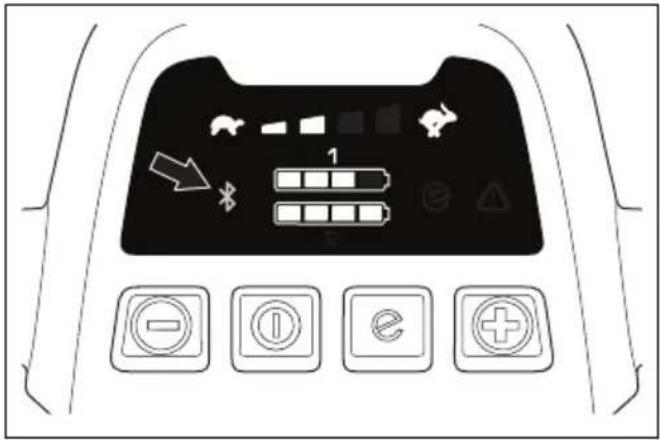

11. Indicator pentru tehnologia wireless Bluetooth®
12. Mânere de ridicare
13. Indicator SavE

14. Indicator pentru baterie

15. Indicator pentru nivelul vitezei (LC 347iVX, LC 353iVX)

16. Buton pentru reducerea vitezei (LC 347iVX, LC 353iVX)
17. Buton pentru mărirea vitezei (LC 347iVX, LC 353iVX)
18. Simboluri
19. Capac de tăiere
20. Manualul operatorului
21. Plăcuță de identificare

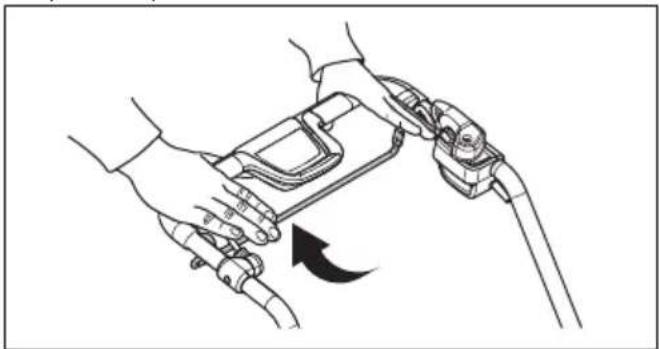

22. Manetă de transmisie (LC 347iVX, LC 353iVX)

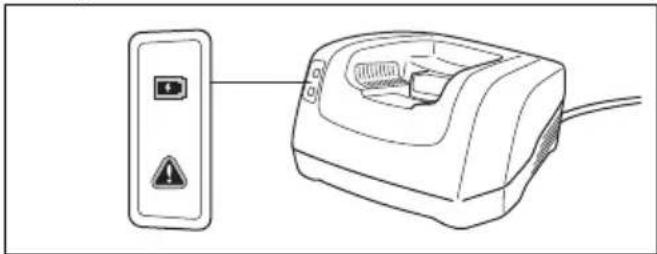

23. Încărcător de baterie (accesoriu)
24. Baterie (accesoriu)
25. LED de eroare (LC 247i)

26. LED de eroare (LC 347iVX, LC 353iVX)

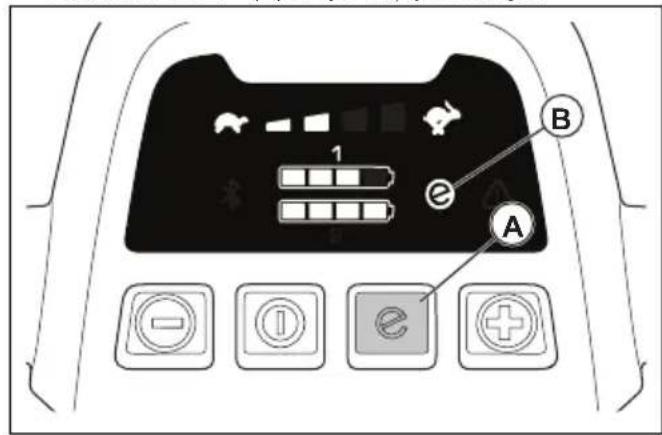

27. Butonul SavE (economisire) (LC 247i)

28. Butonul SavE (economisire) (LC 347iVX, LC 353iVX)

Simbolurile de pe produs

AVERTISMENT

Citiți instrucțiunile.

AVERTISMENT – Feriți-vă de obiecte proiectate.

Tineți trecătorii la distanță.

AVERTISMENT – Feriți-vă mâinile și picioarele de cuțite.

AVERTISMENT – Deconectați bateria înaintea lucrărilor de întreținere.

Produsul și ambalajul produsului nu pot fi tratate ca deșeuri menajere. Reciclați-l la un centru de reciclare pentru echipamente electrice și electronice.

Produsul este conform cu directivele CE aplicabile.

Nivelul emisiilor de zgomot în mediul înconjurător este conform cu directivele și cu reglementările din UE și UK. Nivelul de putere sonoră garantat al produsului este

specificat în Date tehnice la pagina 535 și pe etichetă.

Produsul este protejat de scurgere.

Eliberați maneta frânei de motor pentru oprire.

Cod scanabil

Nota: Celelalte simboluri/etichete de pe produs se referă la cerințele de certificare pentru anumite piețe.

Etichetele de pe produs

PERICOL – Tineți picioarele și mâinile la distanță.

Răspunderea pentru produs

Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;
- produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;
- produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;
- produsul nu este reparat la un centru de service omologat sau de o autoritate omologată;

Siguranță

Definitii privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces

pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Avertismente generale privind siguranța produsului

AVERTISMENT: Citiți toate avertismentele, instrucțiunile, ilustrațiile și specificațiile de siguranță furnizate cu acest produs. Nerespectarea instrucțiunilor enumerate mai jos poate avea ca rezultat electrocutare, incendii și/sau vătămări corporale grave.

Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „produs” folosit în avertismente se referă la produsul acționat de la rețeaua de alimentare (cu cablu) sau pe baterii (fără cablu).

Siguranța zonei de lucru

• Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate sau întunecoase provoacă accidente.
• Nu întrebuințați produsul în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor și prafului inflamabile. Produsul scoate scântei care pot aprinde praful sau degajările.
• Tineți la distanță copiii și alte persoane în timpul folosirii produsului. Distragerea atenției poate cauza pierderea controlului.

Siguranța privind echipamentele electrice

• Ștecărele produsului trebuie să se potrivească cu priza. Nu modificați niciodată ștecărul. Nu utilizați adaptoare de ștecăr cu produsele cu împământare (legate la masă). Ștecărele nemodificate și prizele potrivite reduc riscul de electrocutare.
• Evitați contactul dintre propriul corp și suprafețele cu împământare sau legate la masă, cum ar fi țevi, calorifere, plite și congelatoare. Există un pericol sporit de electrocutare dacă împământarea sau legarea la masă se face prin corpul dvs.
• Nu expuneți produsele la ploaie sau la condiții de umezeală. Apa care pătrunde într-un produs va spori pericolul de electrocutare.
• Nu folosiți cablul în mod abuziv. Nu utilizați niciodată cablul la transportarea, tragerea sau deconectarea produsului. Tineți cablul departe de căldură, ulei, muchii ascuțite sau piese în mișcare. Cablurile deteriorate sau încurcate sporesc pericolul de electrocutare.
• Când lucrați cu produsul afară, folosiți un cablu prelungitor potrivit pentru utilizarea la exterior. Folosirea unui cablu adecvat pentru utilizarea la exterior reduce riscul de electrocutare.

- Dacă întrebuințarea unui produs într-un loc cu umiditate mare este inevitabilă, utilizați o sursă cu dispozitiv de protecție împotriva curentului rezidual (RCD). Folosirea unui dispozitiv pentru curent rezidual reduce pericolul de electrocutare.

Siguranța personală

• Fiți mereu atent, uitați-vă la ce faceți și dați dovadă de simț practic când utilizați produsul. Nu utilizați produsul când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor.
  Un moment de neatenție în timpul întrebuințării produselor poate duce la vătămări corporale grave.
• Utilizați echipament individual de protecție. Purtați întotdeauna ochelari de protecție. Echipamentele de protecție, cum ar fi masca împotriva prafului, încăltămintea de protecție antiderapantă, casca sau protecția pentru auz utilizate în condiții corespunzătoare, vor reduce riscul de vătămări corporale.
• Evitați pornirea accidentală. Verificați dacă comutatorul este în poziția oprit înainte de conectarea la o sursă de alimentare și/sau la accumulatori, înainte de ridicarea sau transportarea produsului. Transportarea produselor cu degetul pe comutator sau activarea produselor care au comutatorul pornit pot genera accidente.
• Îndepărtați toate cheile de reglare sau cheile fixe înainte de a porni produsul. O cheie fixă care a rămas prinsă la o piesă rotativă a produsului poate duce la răniri.
• Nu vă întindeți prea mult. Sprijiniți-vă bine pe picioare și păstrați-vă echilibrul. Aceasta permite un control mai bun asupra produsului în situații neașteptate.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul și îmbrăcămintea la distanță de piesele în mișcare. Hainele largi, bijuteriile sau părul lung se pot prinde în piesele în mișcare.
• Dacă dispozitivele sunt dotate cu racorduri la instalații de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și utilizate corespunzător. Colectarea prafului poate reduce pericolele provocate de acesta.
• Nu vă încredeți în familiaritatea dobândită din utilizarea frecventă a produselor și nu neglijați principiile lor de siguranță. O acțiune neglijentă poate duce la vătămări corporale grave într-o fracțiune de secundă.

Utilizarea și întreținerea produsului

• Nu forțați produsul. Utilizați produsul adecvat pentru operațiunea dvs. Cu produsul adecvat veți efectua lucrarea mai rapid și în condiții mai sigure, la viteza de lucru pentru care a fost proiectat.
• Nu utilizați produsul dacă nu poate fi pornit și oprit de la comutator. Orice produs imposibil de controlat cu comutatorul este periculos și trebuie reparat.
• Deconectați ștecărul de la sursa de alimentare și/sau scoateți acumulatorul, dacă este detașabil, de la

produs înainte de a face reglaje, de a schimba accesoriiile sau de a depozita produsul. Astfel de măsuri preventive de siguranță reduc riscul pornirii accidentale a produsului.

• Nu lăsați produsele nefolosite la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiarizate cu produsele sau cu instrucțiunile acestea să le folosească. Produsele sunt periculoase în mâinile utilizatorilor neinstruiti.
• Întrețineți produse și accesoriiile. Verificați ca piesele în mișcare să nu fie nealiniate sau îndoite, ca piesele să nu fie deteriorate și să nu existe alte situații care ar putea afecta funcționarea produsului. Dacă produsul se strică, duceți-l la reparat înainte de a-l utiliza iar. Multe accidente sunt provocate de produsele prost întreținute.
• Păstrați uneltele de tăiere ascuțite și curate. Este mai puțin probabil ca uneltele de tăiere cu tăișuri ascuțite întreținute corespunzător să se blocheze și sunt mai ușor de controlat.
• Utilizați produsul, accesoriiile, capetele de unealtă etc. în conformitate cu aceste instrucțiuni, luând în considerare condițiile de lucru și operațiunea care urmează a fi efectuată. Utilizarea produsului pentru operațiuni diferite de cele pentru care a fost realizat poate duce la situații periculoase.
• Mențineți mânerele și suprafețele de prindere uscate, curate, fără ulei și unsoare. Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlarea în siguranță a produsului în situații neprevăzute.

Service

• Produsul dvs. trebuie reparat numai de un tehnician calificat, care să folosească numai piese de schimb identice. Astfel se garantează păstrarea siguranței produsului.
• Nu reparați niciodată acumulatori deteriorați. Repararea acumulatorilor trebuie efectuată numai de producător sau de furnizorii de servicii autorizați.

Utilizarea și întreținerea uneltei cu baterie

• Reîncărcați numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un tip de baterie poate constitui pericol de incendiu atunci când este utilizat cu un alt tip de baterie.
• Utilizați produsele numai cu bateriile special indicate. Utilizarea unui alt tip de accumulatori poate constitui pericol de vătămări corporale și de incendiu.
• Când accumulatorul nu este utilizat, păstrați-l departe de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte mici de metal, care pot crea o conexiune între borne. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.
• În condiții de utilizare neadecvată, din baterie pot ieși stropi de lichid; evitați contactul. Totuși, dacă intrați accidental în contact cu lichidul respectiv, spălați cu apă. Dacă lichidul intră în contact cu ochii, consultați

un medic. Lichidul care se scurge din baterie poate cauza iritații sau arsuri.

• Nu utilizați acumulatori sau unelte deteriorate sau modificate. Bateriile deteriorate sau modificate pot prezenta un comportament impredictibil, ce pot duce la incendii, explozii sau pericol de vătămări corporale.
• Nu expuneți acumulatorii sau uneltele la flăcări sau temperaturi excesive. Expunerea la flăcări sau la temperaturi de peste 130°C/265°F poate cauza explozii.
• Urmați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalului de temperatură specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi în afara intervalului specificat poate duce la deteriorarea bateriei și la creșterea pericolului de incendiu.

Avertismente privind siguranța mașinii de tuns gazonul

• Nu utilizati mașina de tuns gazonul în condiții de vreme nefavorabilă, mai ales când există risc de descărcări electrice. Aceasta reduce riscul de a fi lovit de trăsnet.
• Verificați temeinic zona unde urmează a fi utilizată mașina, pentru a vedea dacă nu există animale sălbatice. Animalele sălbatice ar putea fi rănite de mașină în timp ce este în funcțiune.
• Verificați temeinic zona unde urmează a fi utilizată mașina și înlăturați toate pietrele, bețele, cablurile, oasele și alte obiecte străine. Obiectele proiectate pot provoca vătămări corporale.
• Înainte de a utiliza mașina, efectuați întotdeauna o inspecție vizuală pentru a vedea dacă cuțitul și ansamblul cuțitului nu sunt uzate sau deteriorate. Componentele deteriorate sau uzate sporesc riscul de vătămare corporală.
• Înainte de utilizare, verificați cablul de alimentare și cablul prelungitor pentru a vedea dacă prezintă semne de deteriorare sau de uzură. Nu utilizați mașina de tuns gazonul când cablul este deteriorat sau uzat. Dacă în timpul utilizării se deteriorează sau se uzează cablul, opriți mașina și nu atingeți cablul înainte de a-l deconecta de la sursa de alimentare. Un cablu de alimentare sau prelungitor deteriorat poate provoca electrocutări, incendii și/sau vătămări corporale grave.
• Verificați frecvent colectorul de iarbă pentru a detecta eventualele semne de uzură sau deteriorare. Un colector de iarbă uzat sau deteriorat poate crește riscul de vătămări corporale.
• Păstrați apărătorile montate. Apărătorile trebuie să fie în stare adecvată pentru lucru și montate corect. O apărătoare slăbită, deteriorată sau care nu funcționează corect poate duce la vătămări corporale.

• Mențineți toate admisiile de aer de răcire neobstrucționate de resturi. Blocarea admisiilor de aer și resturile pot duce la supraîncălzire sau incendiu.

• În timp ce folositi mașina, purtați mereu încălțăminte antiderapantă de protecție. Nu întrebuințați mașina în picioarele goale sau purtând pantofi deschiși la vârf. Astfel reduceți riscul de rănire a picioarelor în eventualitatea contactului cu cuțitul aflat în mișcare.

• Când folosiți mașina de tuns gazonul, purtați întotdeauna pantaloni lungi. Pielea expusă crește probabilitatea rănirii de către obiectele proiectate.
• Nu utilizați mașina pe iarbă udă. Mergeți, nu alergați niciodată. Astfel reduceți riscul de alunecare și cădere, care pot provoca vătămări corporale.
• Nu întrebuințați mașina pe pante prea înclinate. Astfel scade riscul de a pierde controlul, de a aluneca sau de a cădea, care pot duce la vătămări corporale.
• Când lucrați pe pante, asigurați-vă întotdeauna că aveți o poziție stabilă. Lucrați mereu orizontal pe suprafața pantei, niciodată în sus și în jos și aveți foarte mare grijă când schimbați direcția. Astfel scade riscul de a pierde controlul, de a aluneca sau de a cădea, care pot duce la vătămări corporale.
• Aveți mare grijă când dați înapoi sau când trageți mașina de tuns gazonul spre dvs. Aveți mereu grijă la zona din jur. Astfel se reduce riscul de împiedicare în timpul lucrului.
• Tineți cablul de alimentare la distanță de cuțite. Un cablu de alimentare deteriorat poate provoca electrocutări, incendii și/sau vătămări corporale grave.
• Opriți și scoateți ștecărul din priză dacă se încurcă sau deteriorează cablul. Cablurile uzate sau deteriorate sporesc pericolul de electrocutare.
• Nu atingeți cuțitele și alte componente mobile periculoase în timp ce încă se află în mișcare. Astfel reduceți riscul de vătămări corporale produse de componentele în mișcare.
• Când desprindeți materialul blocat sau curățați mașina de tuns gazonul, asigurați-vă că toate întrerupătoarele sunt oprite și cablul de alimentare este scos din priză. Acționarea neașteptată a mașinii poate duce la vătămări corporale grave.

Dispozitiv de protecție împotriva curentului rezidual

- Utilizați un dispozitiv de protectie împotriva curentului rezidual cu un curent de declanșare de maximum 30 mA.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.

• În timpul func ționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.
• Procedați întotdeauna cu atenție și folosii-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.
• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.
• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.
• Nu lăsați niciodată copiii sau persoanele nefamiliarizate cu aceste instrucțiuni să folosească aparatul. Este posibil ca reglementările locale să limiteze vârsta operatorului.
• Monitorizați permanent o persoană cu capacități fizice sau mintale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.
• Nu utilizati produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.
• Nu utilizati produsul dacă este defect.
• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane.

Siguranța în lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.
• Utilizați echipamentul de protecție personală. Consultați Echipament individual de protecție la pagina 520.
• Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență.
• Nu utilizați produsul în ploaie sau în condiții de umezeală. Riscul de electrocutare crește dacă apa pătrunde în produs.
• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorrect se poate slăbi, provocând vătămări corporale.

• Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.

• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Opriți motorul, rotiți cheia de siguranță la 0 și scoateți bateria. Așteptați până se opresc componentele aflate în mișcare. Verificați dacă produsul este deteriorat. Strângeți componentele slăbite. Reparați avariile și înlocuiti componentele deteriorate. Reparațiile trebuie efectuate de un agent de service autorizat.

• Nu atașați niciodată maneta frânei de motor la mâner, în mod permanent, atunci când motorul este pornit.
• Poziționați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.
• Stați întotdeauna în spatele produsului atunci când îl utilizati.
• Mențineți toate roțile pe sol și țineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.
• Nu înclinați produsul când porniți motorul sau în timp ce întrebuințați produsul.
• Fiți atent atunci când trageți produsul în spate.
• Nu ridicați niciodată produsul când motorul este pornit. Dacă trebuie să ridicați produsul, mai întâi opriți motorul, rotiți cheia de siguranță la 0 și scoateți bateria.
• Nu mergeti cu spatele în timp ce utilizati produsul.
• Opriți motorul când este necesar să înclinați produsul pentru transport sau înainte de a trece peste o zonă fără iarbă, de exemplu poteci de pietriș, piatră sau asfalt.
• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeti în timp ce utilizați produsul.
• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglări cu motorul pornit.
• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește.
• Vibrațiile produsului în timpul funcționării pot fi diferite de valoarea de vibrații declarată în Date tehnice la pagina 535. Diferența este dată de variațiile din modurile de utilizare a produsului. Dacă întrebuințați produsul frecvent sau pe durate mari, faceți pauze dese pentru a preveni afecțiunile fizice determinate de vibrații.

Instrucțiuni de siguranță pentru utilizare

Echipament individual de protecție

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Echipamentul individual de protectie nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Utiliza și întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul desculț.
• Utilizați pantaloni lungi, groși.
• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.
• Recomandăm folosirea de echipament de protecție a auzului.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizati un produs cu dispositive de siguranță deteriorate.
• Nu demontați și nu aduceți modificări la dispozitivele de siguranță.
• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna.

Verificarea capacului de tăiere

Capacul de tăiere reduce vibrățiile în produs și scade riscul de rănire de la cuțit.

- Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri.

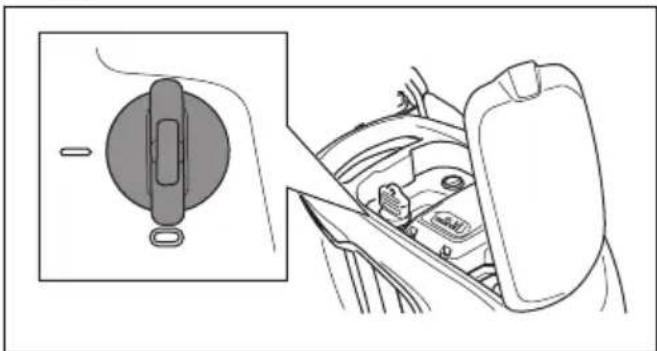

Pentru a efectua verificarea cheii de siguranță

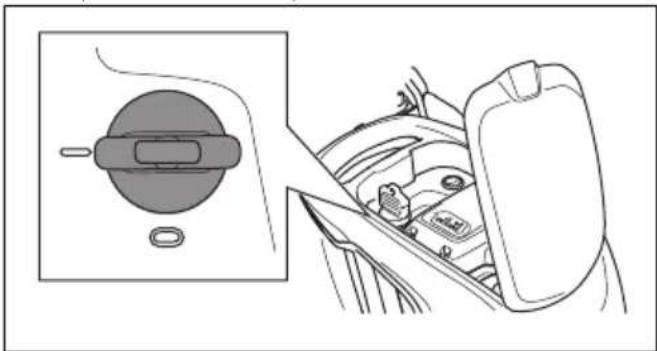

Cheia de siguranță este sub capacul bateriei. Cheia de siguranță conectează bateria care alimentează motorul cu energie.

• Porniți și opriți motorul pentru a verifica cheia de siguranță.
• În cazul în care cheia de siguranță funcționează corect, motorul pornește doar atunci când cheia de siguranță este în poziția 1.

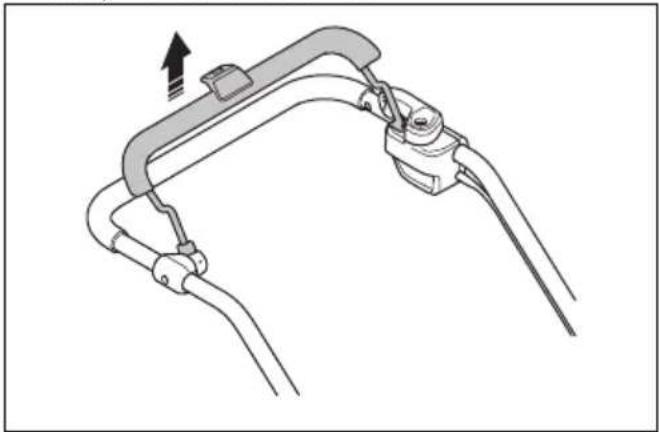

Verificați maneta frânei de motor

Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

- Porniți produsul. Consultați Funcționarea la pagina 523.

- Eliberați maneta frânei de motor.

- Asigurați-vă că produsul se oprește. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor.

Verificarea inhibitorului de pornire

Verificați inhibitorul de pornire pentru a vă asigura că acesta împiedică funcționarea demarorului.

1. Împingeți maneta frânei de motor în direcția mânerului. Inhibitorul de pornire oprește mișcarea.

2. Împingeti inhibitorul de pornire în afară.

1. Eliberați inhibitorul de pornire și asigurați-vă că revine la poziția sa inițială.

Siguranța bateriei

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați numai baterii reîncărcabile Husqvarna ca sursă de alimentare pentru produsele Husqvarna asociate. Pentru a evita rănirea, nu folosiți bateria ca sursă de alimentare pentru alte dispozitive.
• Nu utilizati baterii nereîncărcabile.
• Risc de electrocutare. Nu conectați bornele bateriei la chei, monede, şuruburi sau alte metale. Aceasta poate cauza scurtcircuitarea bateriei.

• Nu puneti obiecte în fantele de aerisire a bateriei.

• Feri și bateria de lumina solară, de căldură sau de flăcări deschise. Bateria poate exploda și provoca arsuri și/sau arsuri chimice.

• Feriți bateria de ploaie și de condiții de umezeală.
• Feriți bateria de microunde și de înaltă presiune.
• Nu încercați să demontați sau să spargeti bateria.
• Dacă există scurgeri de lichid dintr-o baterie, nu lăsați lichidul să intre în contact cu pielea sau ochii. Dacă ați atins lichidul, curătați zona cu apă din abundență și consultați medicul.
• Utilizați bateria din produs numai când temperatura ambiantă este între 5 și 40 °C.
• Utilizați încărcătorul bateriei numai când temperatura ambiantă este între 5 și 40 °C.
• Bateria nu se va încărca dacă temperatura sa depășește 50 °C.
• Nu curățați niciodată bateria sau încărcătorul bateriei cu apă. Consultați Pentru a curăța bateria și încărcătorul la pagina 530.
• Nu utilizati o baterie defectă sau deteriorată.
• Depozitați bateriile la distanță de obiecte de metal, de exemplu cuie, monede, bijuterii.

Siguranța încărcătorului bateriei

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați numai încărcătoare de baterii QC pentru a încărca bateriile de schimb Husqvarna.
• Pericol de electrocutare sau de scurtcircuit. Nu puneti obiecte în fantele de aerisire a încărcătorului. Nu încercați să dezasamblăți încărcătorul de baterii. Nu conectați bornele încărcătorului la obiecte metalice. Folosiți o priză de curent aprobată.
• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a scădea riscul de afecțiuni care pot conduce la vătămare sau la deces, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza produsul.
• Asigurați-vă periodic că cablul de alimentare al încărcătorului de baterii nu este deteriorat și că nu prezintă fisuri.
• Nu ridicați încărcătorul bateriei ținând de cablul de alimentare. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecăr. Nu trageți de cablul de alimentare.
• Tineți cablul de alimentare și prelungitoarele la distanță de apă, ulei și muchiile ascuțite. Asigurați-vă că acest cablu nu este prins în uși, garduri sau în alte locuri similare. În caz contrar, încărcătorul poate intra sub tensiune.
• Nu curățați încărcătorul de baterii folosind apă.
• Acest încărcător de baterii poate fi utilizat de către copiii cu vârsta peste 8 ani și de către persoane ce

au capacități fizice, senzoriale sau mintale reduse sau care nu au experiența și cunoștințele necesare, dacă sunt supravegheate sau au primit instrucțiuni referitoare la utilizarea încărcătorului de baterii în siguranță și înțeleg riscurile implicate. Copii i nu trebuie să se joace cu încărcătorul de baterii. Curățarea și întreținerea nu se vor efectua de copii fără supraveghere.

• Nu încărcați baterii nere încărcabile în încărcătorul de baterii.
• Nu utilizați încărcătorul bateriei în apropiere de materiale inflamabile sau materiale care pot cauza coroziune. Nu acoperiți încărcătorul bateriei. În caz de fum sau de incendiu, scoateți ștecărul încărcătorului de baterii.
• Nu utilizati un încărcător de baterii defect sau deteriorat.
• Încărcați bateria numai în interior, într-o încăpere cu aerisire adecvată și departe de lumina soarelui. Nu încărcați bateria în medii umede.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Pentru a preveni pornirea accidentală în timpul operațiilor de întreținere, rotiți cheia de siguranță la 0 și scoateți bateria. Așteptați minimum 5 secunde înainte de a începe lucrările de întreținere.

• Efectua și numai lucrările de întreținere care se regăsesc în acest manual al operatorului. Lucrările mai complexe și reparațiile profesionale trebuie efectuate de un agent de service autorizat. Discutați cu agentul de service cel mai apropiat de dvs. pentru mai multe informații.
• Efectuați lucrările de întreținere în mod corect pentru a prelungi durata de viață a produsului și reduce pericolul de accidente.
• Înlocuiți piesele deteriorate, uzate sau defecte. Utilizați întotdeauna piese de schimb originale de la producător. Alte piese de schimb pot deteriora produsul și pot crește riscul de accidente.
• Pentru a preveni rănirea, nu demontați și nu aduceți modificări la dispositivele de siguranță.
• Puneți-vă mănuși de protecție rezistente atunci când utilizați echipamentul de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.
• Mențineți tăișurile de tăiere ascuțite și curățate pentru performanță și siguranță optimă.
• Permiteți agentului de service să verifice periodic produsul și să efectueze reglajele și reparațiile necesare.
• Respectați instrucțiunile privind modul de schimbare a accesoriiilor. Utilizați numai accesoriiile furnizate de producător.
• Atunci când nu este în funcțiune, păstrați produsul, bateria și încărcătorul în interior, într-un loc uscat și încuiat. Asigurați-vă că persoanele neavizate și copii nu au acces la produs, la baterie sau la încărcător.

Asamblarea

Introducere

AVERTISMENT: Înainte de a asambla produsul, citiți capitolul privind siguranța.

AVERTISMENT: Pentru a preveni pornirea accidentală în timpul asamblării, rotiți cheia de siguranță la 0, scoateți bateria și așteptați minimum 5 secunde.

Pentru a regla mânerul

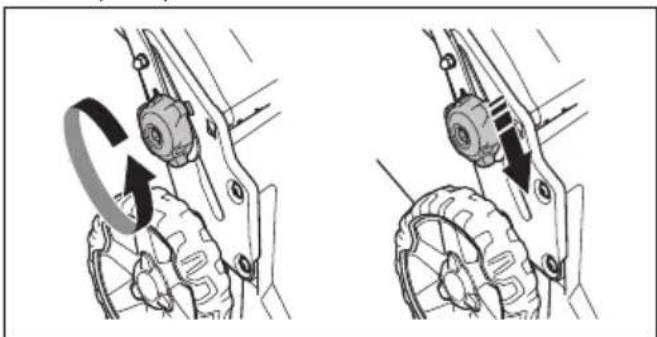

1. Slăbiți butoanele inferioare.

2. Deplasați butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

1. Setați înălțimea mânerului într-una dintre cele 2 poziții disponibile.

2. Deplasați butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic.

CLICK!

1. Strângeti rozetele până la capăt.

Asamblarea colectorului de iarbă

1. Prindeți cadrul colectorului de iarbă de sacul de iarbă, cu partea rigidă a sacului în jos. Mențineți mânerul cadrului deasupra sacului de iarbă.

1. Ataşati partea inferioară a cadrului colectorului de iarbă în canelura de pe partea inferioară a colectorului de iarbă.
2. Prindeți sacul de iarbă de cadrul colectorului de iarbă cu ajutorul clemelor.

1. Ridica ti capacul posterior.
2. Fixați colectorul de iarbă de marginea superioară a carcasei.
3. Introduceți partea inferioară a colectorului de iarbă în canalul de evacuare a ierbii.

Pentru asamblarea obturatorului pentru resturi vegetale (accesoriu)

1. Ridicati capacul posterior și scoateți colectorul de iarbă.
2. Introduceți obturatorul pentru resturi vegetale în canalul colector.

1. Înlocuìți cuțitul obișnuit cu un cuțit de mărunțire care este furnizat în kitul de mărunțire. Consultați Înlocuirea cuțitului la pagina 531.

Functionarea

Introducere

AVERTISMENT: înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

Husqvarna Connect

Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.
• Informații despre piese pentru produse și service și asistență pentru acestea.

Cum se începe utilizarea Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe dispozitivul dvs. mobil.
2. Înregistrati-vă în aplicația Husqvarna Connect.
3. Urmati paşii cu instrucțiuni din aplicația Husqvarna Connect pentru a conecta și înregistra produsul.

Nota: Aplicația Husqvarna Connect nu este disponibilă pentru descărcare pe toate piețele. Adresați-vă reprezentantului de service pentru informații suplimentare.

Simbolul pentru tehnologia wireless Bluetooth® se aprinde când dispozitivul dvs. mobil este conectat la produs.

Aşezarea produsului în poziția de funcționare

1. Pliati mânerul în poziție verticală.

1. Deplasa ti butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic.

CLICK!

1. Strângeți butoanele până la capăt.

AVERTISMENT: Nu folosiți produsul decât dacă mânerul este pliat complet în sus și fixat la una din pozițiile de înălțime corespunzătoare. Consultați Pentru a regla mânerul la pagina 522.

Pentru a seta înălțimea de tăiere

Înălțimea de tăiere poate fi reglată pe 6 nivele.

1. Deplasați în jos pârghia pentru înălțimea de tăiere, pentru a reduce înălțimea de tăiere.
2. Deplasați în sus pârghia pentru înălțimea de tăiere, pentru a mări înălțimea de tăiere.

ATENTIE: Nu setați o înălțime de tăiere prea scăzută. Cuțitele pot atinge solul dacă suprafața gazonului nu este plană.

Baterie

AVERTISMENT: înainte de a utiliza bateria, trebuie să citiți și să înțelegeți capitolul privind siguranța. Trebuie, de asemenea, să citiți și înțelegeți informațiile din manualul operatorului privind bateria și încărcătorul.

Păstrați bateria și încărcătorul la temperaturile ambiante corecte.

	Temperatură ambientă
Folosirea bateriei 5-40 °C
Încărcarea bateriei 5-40 °C

Starea bateriei

Afişajul arată capacitatea rămasă a bateriei și dacă există probleme cu aceasta. Capacitatea bateriei este afișată timp de 5 secunde după ce produsul este oprit sau după ce este apăsat butonul indicatorului. Simbolul de avertisment de pe baterie se aprinde când apare o eroare. Consultați Baterie la pagina 532.

1 2 3 4

Lumini LED Stare baterie
Toate LED-urile sunt aprinse	Complet încărcată (75 - 100 %)
Sunt aprinse LED-urile 1, 2 și 3	Bateria este încărcată în proporție de 50 - 75 %
Sunt aprinse LED-urile 1 și 2	Bateria este încărcată în proporție de 25 - 50 %
Este aprins LED-ul 1 Bateria	este încărcată în proporție de 0-25 %
LED-ul 1 se aprinde inter- mitent	Bateria este descărcată.Încărcați bateria.

Încărcarea bateriei

Încărcați bateria înainte de prima utilizare. Bateria este încărcată în proporție de doar 30 % la livrarea către client.

Nota: Încărcătorul trebuie conectat la o sursă de alimentare având tensiunea și frecvența specificate pe plăcuța de identificare.

Bateria nu se încarcă dacă temperatura acesteia este mai mare de 50° C. Încărcătorul de baterii reduce temperatura bateriei înainte de a începe încărcarea.

1. Conectați un capăt al cablului de alimentare al încărcătorului la mufa acestuia.

2. Conecta ți celălalt capăt al cablului de alimentare al încărcătorului la o priză de curent cu împământare. LED-ul de pe încărcătorul bateriei se aprinde o singură dată, în culoarea verde.

1. Introduceți bateria în încărcătorul aferent. Lumina verde de pe încărcător se aprinde atunci când bateria este conectată corect la încărcător.

1. Atunci când toate LED-urile de pe baterie sunt aprinse, bateria este încărcată complet. Încărcați bateria timp de maximum 24 de ore.

2. Pentru a decupla încărcătorul de baterii de la priza de curent, trageți de ștecher și nu de cablul de alimentare.

3. Scoateți bateria din încărcător.

Nivelul de încărcare a bateriei

O baterie Husqvarna Li-ion poate fi încărcată sau utilizată la toate nivelurile de încărcare. Bateria nu se deteriorează. O baterie complet încărcată nu-și reduce nivelul de încărcare atunci când este lăsată în încărcător.

Afişaj LED	Nivelul de încărcare
LED-ul 1 se aprinde inter- mitent	0%-25%
LED-ul 1 este aprins, LED-ul 2 se aprinde inter- mitent	25%-50%
LED-urile 1 și 2 sunt aprin- se, LED-ul 3 se aprinde intermitent	50%-75%
LED-urile 1, 2 și 3 sunt aprinse, LED-ul 4 se aprinde intermitent	75%-100%
Afişaj LED Nivelul de încărcare
LED-urile 1, 2, 3 și 4 sunt aprinse	Încărcată complet

Pornirea produsului (LC 247i)

1. Deschideti capacul bateriei.
2. Introduceți o baterie încărcată în unul dintre suporturile pentru baterii. Pentru o durată mai lungă de funcționare, puneți a doua baterie încărcată în celălalt suport pentru baterii.
3. Rotiți cheia de siguranță la 1.

1. Stati în spatele produsului.

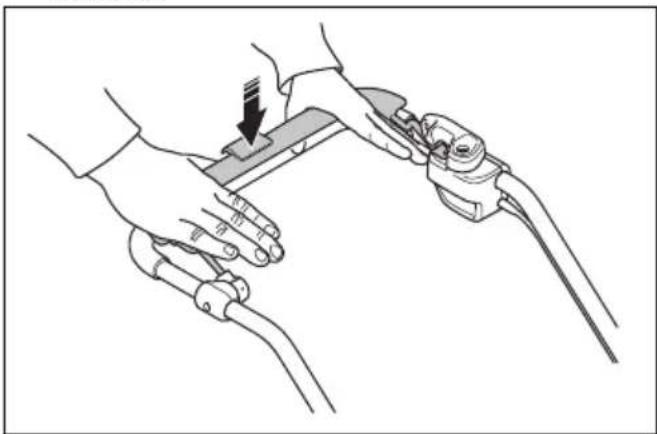

2. Slăbiti inhibitorul de pornire.

1. Împingeți maneta frânei de motor în direcția mânerului.

Pornirea produsului (LC 347iVX, LC 353iVX)

1. Deschideti capacul bateriei.
2. Introduceți o baterie încărcată în unul dintre suporturile pentru baterii. Pentru o durată mai lungă de funcționare, puneți a doua baterie încărcată în celălalt suport pentru baterii.
3. Rotiți cheia de siguranță la 1.

1. Stati în spatele produsului.
2. Apăsați butonul ON/OFF (Pornire/oprire) (A) de pe panoul de control. Afișajul se aprinde. Indicatorul bateriei (B) indică nivelul de încărcare al celor 2 baterii. Numărul de baterii care funcționează este afișat lângă indicatorul bateriei. Pentru modelele LC 347iVX, LC 353iVX, afișajul indică, de asemenea, viteza setată.

B 1 A

1. Slăbiți inhibitorul de pornire.

1. Împingeți maneta frânei de motor în direcția mânerului.

Utilizarea transmisiei pe roți LC 347iVX, LC 353iVX

- Trageți maneta de transmisie în direcția mânerului pentru a porni transmisia.

- Apăsați pe + și pe - de pe panoul de control, pentru a seta viteza de transmisie în 4 trepte.

- Eliberați maneta de transmisie pentru a dezactiva transmisia, de exemplu atunci când vă apropiati de un obstacol.

Utilizarea funcției SavE™ SavE™

Produsul are o funcție de economisire a bateriei (SavE™) care îi asigură o durată mai lungă de funcționare.

- Apăsa și butonul SavE™ în poziția 1 pentru a porni funcția.

- Apăsați butonul SavE ™ în poziția 2 pentru a opri funcția.

Nota: Funcția SavE™ se dezactivează automat când condițiile la sol impun o putere mai mare. Funcția SavE™ se activează din nou automat când condițiile la sol o permit.

Utilizarea funcției SavE™ SavE™

Produsul are o funcție de economisire a bateriei (SavE™) care îi asigură o durată mai lungă de funcționare.

1. Apăsați butonul SavE ^TM (A) pentru a porni funcția. Simbolul SavE ^TM (B) de pe afișaj se aprinde.

2. Apăsați din nou butonul SavE ^TM pentru a opri funcția. Simbolul SavE ^TM (B) de pe afișaj se stinge.

1 B e A

Nota: Funcția SavE™ se dezactivează automat când condițiile la sol impun să se folosească mai multă putere. Funcția SavE™ se activează din nou automat când condițiile la sol permit acest lucru.

Functionarea cu sarcină ridicată

Atunci când produsul taie iarbă lungă sau umedă, motorul își mărește automat turația. Motorul revine la modul standard când sarcina ridicată nu mai este necesară.

Repornire automată

În timpul funcționării, cuțitul și motorul se pot opri temporar din cauza unor obstacole precum blocarea ierbii sub capacul de tăiere. Dacă se întâmplă acest lucru și țineți mânerul frânei de motor apăsat în jos, produsul încearcă să repornească automat. Dacă produsul nu repornește în 5 secunde, poate fi necesar să curățați sub capacul de tăiere. Consultați Curățarea produsului la pagina 530.

AVERTISMENT: Înainte de a verifica sub capacul de tăiere, eliberați mânerul frânei de motor, rotiți cheia de siguranță la 0, scoateți bateria și așteptați cel puțin 5 secunde. Există riscul de accidentare dacă obstacolul este îndepărtat și produsul pornește accidental.

Oprirea produsului (LC 247i)

AVERTISMENT: Rotiți cheia de siguranță la poziția 0 înainte să lăsați produsul să iasă din câmpul vizual.

1. Eliberați maneta frânei de motor pentru a opri motorul.

1. Deschideți capacul bateriei și rotiți cheia de siguranță la 0.

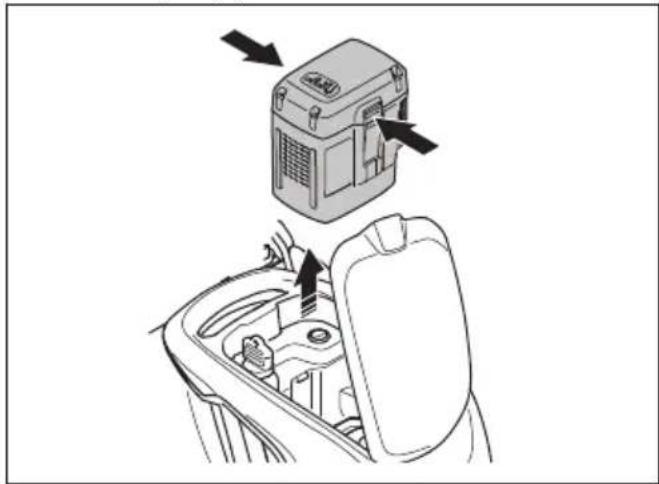

1. Pentru a scoate bateria, apăsa și cele 2 butoane de eliberare și trageți bateria în afară.

1. Încărcați bateria dacă este slabă. Pentru mai multe informații, consultați Încărcarea bateriei la pagina 525.

Oprirea produsului (LC 347iVX, LC 353iVX)

AVERTISMENT: Rotiți cheia de siguranță la poziția 0 înainte să lăsați produsul să iasă din câmpul vizual.

1. Eliberați maneta frânei de motor pentru a opri motorul.

1. Apăsați butonul ON/OFF (Pornire/oprire) de pe panoul de control. Toate luminile LED și simbolurile de pe afișaj se sting.

1. Deschideți capacul bateriei și rotiți cheia de siguranță la 0.

1. Pentru a scoate bateria, apăsați cele 2 butoane de eliberare și trageți bateria în afară.

1. Încărcați bateria dacă este slabă. Pentru mai multe informații, consultați Încărcarea bateriei la pagina 525.

Nota: Produsul este scos automat de sub tensiune dacă nu-l utilizati timp de câteva minute. Pentru

a reporni produsul, consultați Pornirea produsului (LC 347iVX, LC 353iVX) la pagina 526.

Obținerea rezultatelor bune

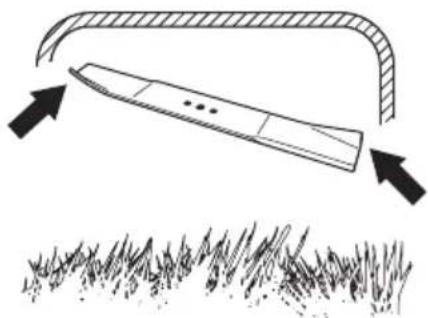

• Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.
• Nu tăiați niciodată mai mult de 13 din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.
• Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon.
• Păstrați capacul de tăiere curat. Acumularea de iarbă și murdărie pe partea interioară a capacului de tăiere poate reduce calitatea rezultatului tăierii. Consultați Curățarea produsului la pagina 530.

Tăierea ierbii fără a instala colectorul de iarbă sau obturatorul pentru resturi vegetale

• Ridicati capacul posterior și scoateți colectorul de iarbă.
• Dacă obturatorul pentru resturi vegetale și cuțitul de mărunțire sunt atașate, îndepărtați-le.
• Închideți capacul posterior, înainte de utilizarea produsului.

Atunci când utilizati produsul, iarba tăiată este evacuată pe sub capacul posterior.

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service.

Pentru informații mai detaliate, consultați www.husqvarna.com.

Program de întreținere

Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic.

Pentru operațiile de întreținere marcate cu *, consultați instrucțiunile din Siguranță la pagina 516.

	La fieca-re utiliza-re	Lunar	În fiecare sezon
Efectuați o inspecție generală X
Curățați produsul X
Verificați inhibitorul de pornire * X
Asigurați-vă că dispozitivele de siguranță de pe produs nu sunt defecte *	X
Examinați echipamentul de tăiere X
Examinați capacul de tăiere * X
Verificați maneta frânei de motor * X
Asigurați-vă că butonul de pornire/oprire funcționează corect și nu este defect	X
Verificați dacă bateria este deteriorată X
Verificați nivelul de încărcare a bateriei X
Asigurați-vă că butoanele de eliberare de pe baterie funcționează corect și că bateria este fixată în produs	X
Verificați dacă încărcătorul de baterii nu prezintă deteriorări și asigurați-vă că funcționează corect.		X
Examinați conexiunile dintre baterie și produs. Examinați, de asemenea, cone-xiunea dintre baterie și încărcător.			X

Pentru a efectua o inspecție generală

• Asigurați-vă că șuruburile și piulițele produsului sunt strânse.
• Asigurați-vă că cablurile de pe produs nu sunt într-o poziție în care să poată fi deteriorate.

Curățarea produsului

• Curățați componentele din plastic cu o cârpă curată și uscată.
• Nu utilizați apă pentru a curăța produsul. Apa poate pătrunde în baterie sau în motor și poate provoca scurtcircuite sau poate avaria produsul.
• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.
• Nu stropiți niciodată direct motorul cu apă.
• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.

Pentru a curăța bateria și încărcătorul

AVERTISMENT: Nu curățați

niciodată bateria sau încărcătorul bateriei cu apă.

- Asigurați-vă că bateria și încărcătorul sunt curate și uscate înainte să introduceți bateria în încărcător.

• Curățați bornele bateriei cu aer comprimat sau cu o cârpă moale și uscată.
• Curățați suprafețele bateriei și încărcătorul cu o cârpă moale și uscată.

Pentru a examina echipamentul de tăiere

AVERTISMENT: Pentru a preveni

pornirea accidentală, rotiți cheia de siguranță la 0, scoateți bateria și așteptați cel puțin 5 secunde.

AVERTISMENT: Purtați mănuși

de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuți întotdeauna un echipament de tăiere deteriorat.
2. Observați cuțitul pentru a vedea dacă este deteriorat sau tocit.

Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească,

Înlocuiți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită.

Înlocuirea cuțitului

Pentru tipul corect de cuțit, consultați Date tehnice la pagina 535.

AVERTISMENT: Blocați cuțitul cu o bucată de lemn pentru a preveni rănirea degetelor când îl înlocuți. Cuțitul se poate mișca și când motorul e oprit, iar degetele se pot prinde între lamă și piesele fixe.

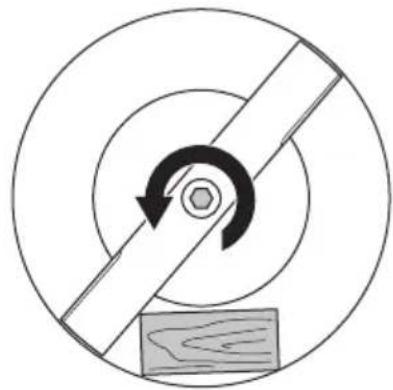

1. Blocați cuțitul cu o bucată de lemn.

1. Scoateți surubul cuțitului.
2. Demontați cuțitul.
3. Examinați suportul și șurubul cuțitului pentru a vedea dacă există deteriorări.
4. Examinați arborele motorului, pentru a vă asigura că nu s-a îndoit.
5. Când montați un cuțit nou, îndreptați capetele oblice ale cuțitului în direcția capacului de tăiere.

1. Asigura ți-vă că lama este aliniată cu centrul arborelui motorului.
2. Blocați cuțitul cu o bucată de lemn. Montați șaiba elastică și strângeți șurubul și șaiba la un cuplu cuprins între 23 și 28 Nm.

1. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește liber.

AVERTISMENT: Purtati mănuși de protectie rezistente. Cuțitul este foarte ascutit și vă puteți tăia foarte ușor.

1. Porniți produsul pentru a efectua un test al cuțitului. Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare.

Depanarea

Baterie

LED pe baterie Cauză Solutie
LED-ul verde se aprinde intermitent.	Tensiunea bateriei este joasă. Încărcați bateria. Consultați încărcarea bateriei la pagina 525.
LED-ul de eroare se aprinde intermitent.	Bateria este slabă. Încărcați bateria. Consultați încărcarea bateriei la pagina 525.
	Temperatura din mediul de lucru este prea mare sau prea mică.	Utilizați bateria la temperaturi între 5 și 40 °C.
	Supratensiune. Asigurați-vă că tensiune	ea rețelei de alimentare es-te la fel cu cea indicată pe plăcuța de identificare de pe produs.
		Scoateți bateria din încărcător. Așteptați 5 secun-de și încercați din nou să încărcați bateria. Dacă problema continuă, contactați un agent de service aprobat.
LED-ul de eroare este aprins.	Diferența dintre celule este prea ma-re (1 V).	Discutați cu un agent de service autorizat.

Încărcător baterie

LED-ul de pe încărcătorul de baterii	Cauză Soluție
LED-ul de eroare se aprinde intermitent.	Temperatura din mediul de lucru este prea mare sau prea mică.	Utilizați încărcătorul de baterii la temperaturi între 5 și 40 °C.
LED-ul de eroare este aprins.		Discutați cu un agent de service autorizat.

Maşină de tuns iarbă

Indicatorul de avertisment (LED de eroare) se află sub capacul bateriei ((LC 247i)) sau pe panoul de comandă ((LC 347iVX, LC 353iVX)).

Problemă LED de eroare (nu-măr de aprinderi intermitente)	Cauză Soluție
LED-ul de eroa-re luminează inter- mitent. Produsul nu funcționează corect.	3	Lama este blocată.
	5 Turația motorului scade prea mult și motorul se oprește.	Măriți înălțimea de tăiere. Consultați Pentru a seta înălțimea de tăiere la pagi-na 524.
	681	Transmisia sau roțile sunt blo-cate.
	10 Controlul motorului este prea fierbinte.	Opriți motorul și așteptați până când acesta se răcește.
LED-ul de eroare luminează intermi- tent. Produsul se oprește.	0 Defecțiune la nivelul conecto- rului bateriei.	Examinați conectorul bateriei.
	3	Motorul este suprasolicitat.
	8 Bateria este slabă	Încărcați bateria. ConsultațiÎncărcarea bateriei la pagina 525.
	9 Eroare la nivelul bateriei sau nu există semnal de la bate-rie.	Instalați bateria corect în produs și exa-minați conectorul bateriei. Dacă LED-ul de eroare de pe baterie se aprinde inter- mitent, ConsultațiBaterie la pagina 532
	12 Procedură de pornire incorec-tă. Maneta frânei de motor a fost cuplată înainte de porni-rea motorului.	Eliberați maneta frânei de motor și aștep-tați circa 5 secunde. Apăsați din nou în jos maneta frânei de motor pentru a por-ni produsul.
Alte erori.	Dacă alte apar erori, rotiți cheia de siguranță la 0, scoateți bateria și contactați un agent de service autorizat.

Transportul, depozitarea și eliminarea

Introducere

AVERTISMENT: Pentru a preveni pornirea accidentală în timpul transportului, rotiți cheia de siguranță la 0, scoateți bateria și așteptați minimum 5 secunde.

Aşezarea produsului în poziția pentru transport

1. Slăbiți butoanele inferioare.
2. Deplasați butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

1. Pliati mânerul în față.

1. Scoateți colectorul de iarbă.

Transportul

- Cerințele din legislația privind bunurile periculoase se aplică pentru bateriile Li-ion incluse.

• Pentru transporturile comerciale cerin țele speciale de pe ambalaj și etichete trebuie respectate.
• Respectați cu atenție reglementările privind materialele periculoase atunci când pregătiți produsul pentru transport. Pot exista reglementări locale aplicabile.
• Înainte de transport scoateți întotdeauna bateria.
• Aplicați bandă pe bornele bateriei și asigurați-vă că aceasta nu se poate deplasa în timpul transportului.
• Fixați produsul în timpul transportului.

Depozitarea

• Înainte de a depozita produsul, lăsați-l să se răcească.
• Înainte de depozitare scoateți întotdeauna bateria.
• Pentru a preveni accidentele, asigurați-vă că bateria nu este conectată la produs în timpul depozitării.
• Păstrați încărcătorul într-un spațiu închis și uscat.
• Păstrați bateria și încărcătorul de baterie într-un spațiu uscat unde nu pătrunde umezeala sau înghețul.
• Deconectați bateria de la încărcător în timpul depozitării.
• Nu depozitați bateria într-un loc unde poate apărea electricitatea statică. Nu depozitați bateria într-o cutie metalică.
• Păstrați produsul într-un loc unde temperatura ambiantă este între -10 și 40 °C.
• Păstrați bateria într-un loc unde temperatura este cuprinsă între 5 și 25 °C și departe de lumina soarelui.
• Păstrați încărcătorul de baterii într-un loc unde temperatura este cuprinsă între 5 și 45 °C și departe de lumina soarelui.
• Asigurați-vă că bateria este încărcată în proporție de 30% - 50% înainte de a o depozita pe o perioadă lungă.
• Păstrați produsul, bateria și încărcătorul de baterii într-un loc încuiat, la care nu au acces copiii și persoanele neavizate.
• Curățați produsul și asigurați-vă că colectorul de iarbă este gol.
• Efectuați procedurile de întreținere descrise în acest manual. Consultați întreținerea la pagina 529.
• Efectuați un service complet înainte de a depozita produsul pentru o perioadă lungă de timp.

Dezafectarea

Simbolurile de pe produs sau de pe ambalajul acestuia indică faptul că acest produs nu poate fi tratat ca deșeu menajer. Trebuie trimis la un

centru de reciclare corespunzător pentru recuperarea echipamentelor electrice și electronice.

Asigurându-vă că aveți grijă de acest produs în mod corect, puteți contribui la neutralizarea impactului negativ potențial asupra mediului înconjurător și asupra persoanelor; în caz contrar, putând conduce la gestionarea incorectă a deșeurilor acestui produs. Pentru informații mai detaliate referitoare la reciclarea acestui produs, contactați autoritățile, serviciul pentru

deşeuri menajere sau magazinul de unde ați achiziționat produsul.

	LC 247i LC 347iVX LC	353iVX
Motor de tăiere
Tip de motor BLDC (fără perii) 36	V	BLDC (fără perii) 36 V	BLDC (fără perii) 36 V
Turația motorului – SavE, rpm 2600/min 2600/min 2600/min
Turația motorului – Valoarea nominală, rpm 3000/min 3000/min 3000/min
Turația motorului — Sarcină ridicată, rpm 3500/min 3500/min 3500/min
Putere motor – Valoare max., kW 0,96 0,96 1,05
Putere motor – Valoare nominală, kW 0,75 0,75 0,9
Motorul de antrenare
Putere motor – Valoare nominală, kW N/A 0,25 0,25
Viteză de deplasare independentă, km/h N/A 3 - 4,5 3 - 4,5
Nivelurile de reglare a vitezei N/A 4 4
Greutate
Greutate fără sac (fără baterie), kg 24,5 26	28
Greutate cu sac (cu 2 BLi30), kg	30,5 32,0 34,5
Baterie
Tip de baterie	Serie baterie Husqvarna
Timp funcționare baterie
Durata de utilizare a bateriei, minute, (funcționare liberă) cu funcția SavE activată, cu o baterie Husqvarna de 7,7 Ah (Bli30).	62	62	46
Durata de utilizare a bateriei, minute, (funcționare liberă) cu modul standard activat, cu o baterie Husqvarna de 7,7 Ah (Bli30).	43	43	28
Emisii de zgomot 82
Nivel de putere acustică măsurat dB(A)	94	94	97
Nivel de putere acustică garantat LWA dB(A) 95 95 98
Niveluri de zgomot83
Nivel de presiune a sunetului la urechea operatorului, dB(A)	82 82 86
Niveluri de vibrații84
Mâner, m/s2	0,42 0,42 2,64
Echipament de tăiere
Înălțime de tăiere, mm 20-75 mm 20-75 mm 20-75 mm
Lățime de tăiere, cm 47 47 53
Standard lamă Colectare	5905934-10	Colectare5905934-10	Colectare5940757-10
Accesoriu lamă Mărunțire	5907010-10	Mărunțire5907010-10	Mărunțire5950072-10
Capacitate colector de iarbă, litri 55 55 60

Date de frecvență radio pentru Bluetooth®	LC 247i LC 347iVX LC 353iVX
Bandă de frecvență, GHz N/A 2,4-2,48	35 2,4-2,4835
Putere de ieșire, max. dBm N/A 4	4

Baterii aprobate	Tip	Capacitate baterie, Ah	Tensiune, V	Greutate, lb/kg
BLi20	Litiu-ion	4,0	36	2,6/1,2
BLi30	Litiu-ion	7,7	36	4,2/1,9

Încărcătoarele aprobate pentru bateriile specificate, BLi	Tensiune de intrare, V	Frecvență, Hz	Putere, W
QC80	100-240	50-60 80
40-C80	100-240	50-60 68,8
QC250	100-240	50-60 250

Declaratie de conformitate

Declaratie de conformitate UE

Noi, Husqvarna AB, SE-561 82 Husqvarna, Suedia, tel.: [phone], declarăm pe propria răspundere, că produsul:

Descriere Mașină de tuns iarbă
Marcă Husqvarna
Tip/Model LC 247i
Identificare Numere de	serie începând cu 2021 și ulterior

respectă în totalitate următoarele directive și reglementări UE:

Directivă/Regula-ment	Descriere
2006/42/CE „privind utilajele”
2014/30/UE „privind compatibilitatea electromagnetică”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
2011/65/UE	„privind restricțiile de utilizare a anumitor substanțe periculoase la echipamente electrice și electronice”

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018.

Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala a certificat conformitatea cu directiva 2000/14/CE a Consiliului, procedura de evaluare a conformității: Anexa VI.

Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 535.

Huskvarna, 2021-12-01

$$ \Delta \cdot 2 m $$

Claes Losdal, Director de Dezvoltare / Produse de grădinărit, Husqvarna AB

Responsabil pentru documentația tehnică

Declaratie de conformitate UE

Noi, Husqvarna AB, SE-561 82 Husqvarna, Suedia, tel.:

[phone], declarăm pe propria răspundere, că

produsul:

Descriere Mașină de tuns iarbă

Marcă Husqvarna

Tip/Model LC 347iVX, LC 353iVX

Identificare Numere de serie începând cu 2021-12-01 și ulterior

respectă în totalitate următoarele directive și

reglementări UE:

Directivă/Regulament	Descriere
2006/42/CE „privind utilajele”
2014/53/UE „referitoare la echipamentul radio”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
2011/65/UE	„privind restricțiile de utilizare a anumitor substanțe periculoase la echipamente electrice și electronice”

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018, EN ETSI 300 328 v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4.

Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala a certificat conformitatea cu directiva 2000/14/CE a Consiliului, procedura de evaluare a conformității: Anexa VI.

Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 535.

Huskvarna, 2021-12-01

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, Director de Dezvoltare / Produse de grădinărit, Husqvarna AB

Responsabil pentru documentația tehnică

Mărci comerciale înregistrate

Marca și siglele Bluetooth® sunt mărci comerciale înregistrate ale Bluetooth SIG, inc, iar utilizarea lor de către Husqvarna se face sub licență.

Содержание
