РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LC 353iVX HUSQVARNA

Приспособления за безопасност на

• Стартирайте продукта. Вижте Операция на страница 37

ключа за безопасност в положение 0.

ключа за безопасност в положение 0.

• Не мийте продукта с устройство за миене под високо налягане.

10. Стартирайте продукта, за да тествате ножа.

Обороти на двигателя – SavE, об./мин. 2600/min 2600/min 2600/min Обороти на двигателя – номинални, об./

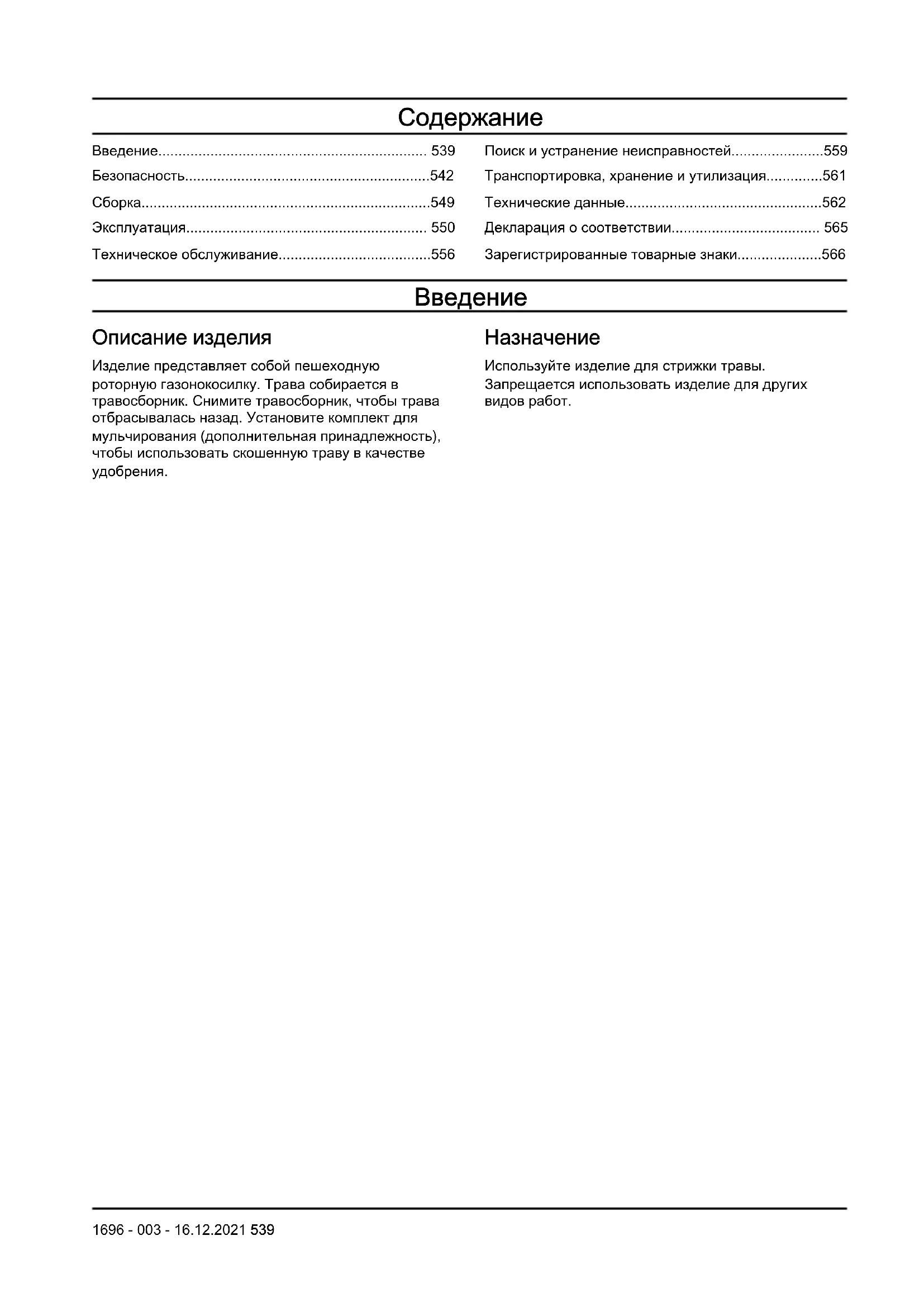

Описание изделия Изделие представляет собой пешеходную роторную газонокосилку. Трава собирается в травосборник. Снимите травосборник, чтобы трава отбрасывалась назад. Установите комплект для мульчирования (дополнительная принадлежность), чтобы использовать скошенную траву в качестве

Используйте изделие для стрижки травы. Запрещается использовать изделие для других видов работ. 1696 - 003 - 16.12.2021 539Обзор агрегата

1. Панель управления (LC 347iVX, LC 353iVX)2. Рукоятка моторного тормоза3. Ограничитель запуска4. Травосборник5. Задняя крышка6. Предохранительный ключ7. Регулятор рукоятки8. Кожух аккумулятора9. Рычаг регулировки высоты кошения10. Кнопка ВКЛ./ВЫКЛ.11. Индикатор беспроводной технологии Bluetooth

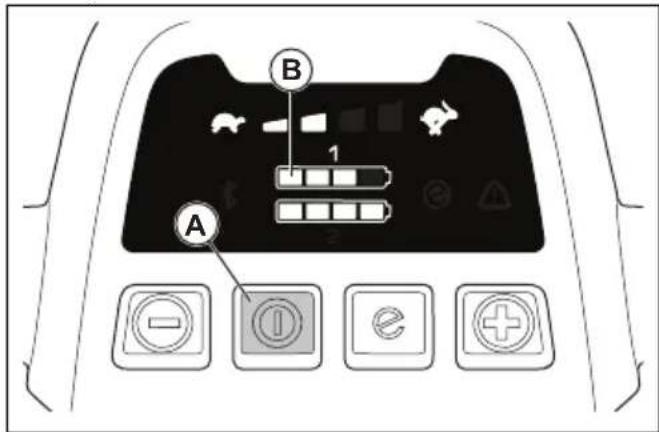

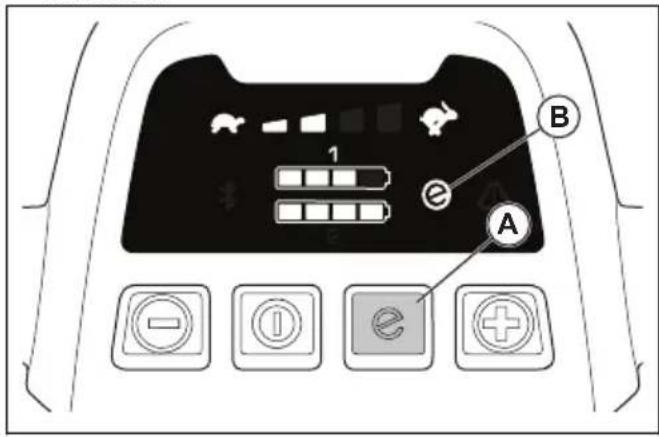

12. Подъемные рукоятки13. Индикатор SavE14. Индикатор аккумулятора15. Индикатор уровня скорости (LC 347iVX,LC 353iVX)16. Кнопка уменьшения скорости (LC 347iVX,LC 353iVX)17. Кнопка увеличения скорости (LC 347iVX,LC 353iVX)18. Условные обозначения19. Кожух режущего оборудования20. Руководство по эксплуатации21. Паспортная табличка22. Петля привода (LC 347iVX, LC 353iVX)23. Зарядное устройство аккумулятора(принадлежность)24. Аккумулятор (принадлежность)25. Светодиодный индикатор ошибки (LC 247i)540 1696 - 003 - 16.12.202126. Светодиодный индикатор ошибки (LC 347iVX, LC 353iVX)

Условные обозначения на агрегате ПРЕДУПРЕЖДЕНИЕ Внимательно прочтите инструкции. ПРЕДУПРЕЖДЕНИЕ: остерегайтесь отбрасываемых предметов. Не допускайте приближения посторонних лиц. ПРЕДУПРЕЖДЕНИЕ: не приближайте руки и ноги к ножам. ПРЕДУПРЕЖДЕНИЕ: перед техническим обслуживанием отсоедините аккумулятор. Запрещается утилизировать данный агрегат и его упаковку в качестве бытовых отходов. Агрегат необходимо передать в пункт переработки электрического и электронного оборудования. Данный агрегат отвечает требованиям соответствующих директив EC. Табличка с уровнем эмиссии шума в окружающую среду в соответствии с директивами и нормативами ЕС и Великобритании. Гарантированный уровень мощности звука агрегата

Технические данные на стр.

и на табличке. Данный агрегат имеет защиту от брызг. Для остановки отпустите рукоятку моторного тормоза. Сканируемый код Примечание: Другие символы/наклейки на агрегате относятся к специальным требованиям сертификации на определенных рынках. Маркировка на агрегате ОПАСНО: не допускайте контакта c руками и ногами. Ответственность изготовителя В соответствии с законами об ответственности изготовителя мы не несем ответственности за ущерб, вызванный эксплуатацией нашего изделия в результате:

• ненадлежащего ремонта изделия;

• использования для ремонта изделия неоригинальных деталей или деталей, не одобренных производителем;

• использования неоригинальных дополнительных принадлежностей или принадлежностей, не одобренных производителем;

• ремонта изделия в неавторизованном сервисном центре или неквалифицированным специалистом; 1696 - 003 - 16.12.2021 541Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц. ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Общие меры предосторожности при работе с агрегатом ПРЕДУПРЕЖДЕНИЕ: Ознакомьтесь со всеми предупреждениями, инструкциями, иллюстрациями и положениями, касающимися техники безопасности и прилагаемыми к данному агрегату. Несоблюдение всех указанных ниже инструкций может привести к поражению электрическим током, пожару и/или тяжелым травмам. Сохраните все предупреждающие указания и инструкции для последующего обращения. Под словом "агрегат" в данном документе понимается электрический агрегат, работающий от сети (проводной) либо от аккумулятора (беспроводной). Техника безопасности на рабочем месте

• Рабочее место должно содержаться в чистоте и быть хорошо освещено. Загромождения или отсутствие освещения могут стать причиной несчастных случаев.

• Не пользуйтесь агрегатом во взрывоопасной атмосфере, например, в присутствии легковоспламеняющихся жидкостей, газов или пыли. Агрегат производит искры, которые могут воспламенить пыль или пары жидкостей.

• Не допускайте приближения детей и посторонних лиц к вам во время работы агрегата. Это может отвлечь ваше внимание и привести к потере управления. Электрическая безопасность

• Вилка агрегата должна соответствовать электрической розетке. Запрещается изменять конструкцию вилки. Запрещается использовать переходники при работе с заземленными агрегатами. Отсутствие изменений в конструкции вилок и их соответствие розеткам снижает опасность поражения электрическим током.

• Избегайте контакта любых частей тела с заземленными поверхностями, такими как трубы, батареи отопления, кухонные плиты и холодильники. Заземление тела увеличивает риск поражения электрическим током.

• Не подвергайте агрегаты воздействию воды или высокой влажности. Попадание воды внутрь агрегата увеличивает риск поражения электрическим током.

• Используйте шнур только по прямому назначению. Никогда не носите и не тяните агрегат за шнур и не дергайте за него, чтобы выключить агрегат из розетки. Держите шнур вдали от источников тепла, масла, острых углов или движущихся деталей. Эксплуатация поврежденного или запутанного шнура увеличивает риск поражения электротоком.

• При работе с агрегатом вне помещений используйте подходящий удлинитель для наружных работ. Применение шнура, предназначенного для уличного использования, снижает опасность поражения электрическим

• Если неизбежно требуется применение агрегата во влажной среде, используйте источник питания, оснащенный устройством защитного отключения (УЗО). Применение УЗО снижает опасность поражения электрическим током. Личная безопасность

• При работе с агрегатом будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом. Не используйте агрегат, если вы устали или находитесь под воздействием наркотических средств, алкоголя или лекарств. Малейшая невнимательность при работе с агрегатом может обернуться серьезными травмами.

• Пользуйтесь средствами индивидуальной защиты. Всегда носите защитные очки. Средства индивидуальной защиты, такие как респиратор, нескользящая защитная обувь, каска или средства защиты органов слуха, существенно снижают риск получения травм.

1696 - 003 - 16.12.2021• Примите меры по предотвращению случайного включения агрегата. Перед подключением агрегата к источнику питания и/или аккумуляторному блоку, его подъемом или переноской убедитесь, что переключатель находится в выключенном положении. Не переносите агрегат, держа палец на переключателе, а также не подавайте питание на агрегаты с включенным переключателем, т.к. это может привести к несчастному случаю.

• Уберите все гаечные и регулировочные ключи, прежде чем включать агрегат. Ключ, оставленный на вращающейся части агрегата, может стать причиной травмы.

• Не вытягивайте руки с агрегатом слишком далеко. Всегда сохраняйте равновесие и устойчиво ставьте ноги. Это позволит лучше контролировать агрегат в случае возникновения непредвиденной ситуации.

• Надевайте соответствующую одежду. Не надевайте свободную одежду или украшения. Не допускайте попадания волос и одежды в движущиеся части агрегата. Свободная одежда, украшения или длинные волосы могут попасть в движущиеся части.

• Если агрегат может дополнительно оснащаться устройствами для сбора и удаления пыли, убедитесь, что они подключаются и используются надлежащим образом. Такие устройства способствуют снижению опасностей, связанных с наличием пыли.

• Не допускайте, чтобы чувство уверенности, приобретенное вследствие частого использования агрегата, позволило вам забыть об опасностях и игнорировать принципы обеспечения безопасности. Неосторожные действия могут привести к тяжелой травме за долю секунды. Эксплуатация агрегата и уход за ним

• Не перегружайте агрегат. Убедитесь, что агрегат подходит для выполнения конкретной задачи. Правильно подобранный агрегат лучше и надежнее справится с задачей, соответствующей его конструктивным характеристикам.

• Не пользуйтесь агрегатом, если его переключатель не работает. Если управление агрегатом с помощью переключателя невозможно, такой агрегат представляет опасность и подлежит обязательному ремонту.

• Прежде чем производить какую-либо настройку агрегата, заменять принадлежности или убирать его на хранение, отключите агрегат от источника питания и/или снимите аккумуляторный блок (если снимается). Эти меры предосторожности позволяют исключить риск случайного включения

• Храните неиспользуемые агрегаты в недоступном для детей месте и не позволяйте работать с агрегатом лицам, не ознакомленным с ним и с данными правилами техники безопасности. Агрегаты в руках неопытных пользователей являются источником опасности.

• Поддерживайте агрегат и принадлежности в надлежащем состоянии. Проверяйте точность настройки и отсутствие заедания движущихся частей, отсутствие поломанных деталей и иных неисправностей, которые могут нарушить работу агрегата. В случае обнаружения какой-либо неисправности устраните ее перед использованием агрегата. Многие несчастные случаи возникают из-за недостаточно тщательного ухода за агрегатами.

• Поддерживайте остроту и чистоту режущих инструментов. Исправные режущие инструменты с острыми режущими кромками меньше подвержены поломкам и более просты в управлении.

• Используйте агрегат, принадлежности, наконечники и т. д. в соответствии с данными инструкциями, принимая во внимание условия работы и специфику выполняемой задачи. Применение агрегата не по назначению может создать опасные ситуации

• Рукоятки и поверхности захвата должны быть сухими и чистыми, без следов масла и смазки. Скользкие рукоятки и поверхности захвата препятствуют безопасному обращению и управлению агрегатом в непредвиденных

Сервисное обслуживание

• Сервисное обслуживание агрегата должны выполнять квалифицированные специалисты по ремонту оборудования с использованием только идентичных запчастей. Это гарантирует безопасность эксплуатации агрегата.

• Никогда не выполняйте обслуживание поврежденных аккумуляторных блоков. Обслуживание аккумуляторных блоков должно выполняться только производителем или специалистами авторизованных сервисных

Эксплуатация и обслуживание аккумуляторного инструмента

• Выполняйте подзарядку только с помощью зарядного устройства, указанного производителем. Зарядное устройство, подходящее для одного типа блока аккумуляторов, может создать опасность возгорания при использовании с блоком аккумуляторов другого типа.

• Используйте оборудование только со специально предназначенными блоками аккумуляторов. Использование других блоков аккумуляторов может создать опасность травмы или возгорания.

• Когда блок аккумуляторов не используется, храните его вдали от других металлических предметов, таких как скрепки, монеты, ключи, 1696 - 003 - 16.12.2021 543гвозди, винты или прочие мелкие предметы, которые могут замкнуть клеммы аккумулятора. Замыкание клемм аккумулятора может привести к ожогам или пожару.

• При неправильном обращении из аккумулятора может вытечь жидкость; не допускайте контакта с вытекшей жидкостью. При случайном прикосновении промойте место соприкосновения водой. При попадании жидкости в глаза обратитесь за медицинской помощью. Вытекшая из аккумулятора жидкость может привести к раздражению или ожогу.

• Запрещается использовать блок аккумуляторов или инструмент, если они повреждены или модифицированы. Поврежденные или подвергнутые модификации аккумуляторы могут работать неисправно, что приведет к возникновению пожара, взрыва или риску травм.

• Не подвергайте блок аккумуляторов или инструмент воздействию огня или чрезмерно высоких температур. Воздействие огня или температуры выше 130°C / 265°F может привести

• Точно следуйте всем инструкциям по зарядке и ни в коем случае не заряжайте блок аккумуляторов или инструмент при температуре, выходящей за пределы указанного в инструкциях диапазона. Ненадлежащая зарядка или зарядка при температуре выше или ниже указанного диапазона может привести к повреждению аккумулятора и повышенному риску пожара. Меры предосторожности при эксплуатации газонокосилки

• Не используйте газонокосилку в плохих погодных условиях, особенно если существует риск удара молнии. Это позволяет уменьшить риск поражения молнией.

• Тщательно осмотрите участок, где будет использоваться газонокосилка, на наличие диких животных. Во время работы газонокосилка может травмировать диких животных.

• Внимательно осмотрите место эксплуатации газонокосилки, уберите все камни, палки, провода, кости и прочие посторонние предметы. Отбрасываемые предметы могут стать причиной

• Каждый раз перед эксплуатацией газонокосилки осматривайте нож и его крепление на наличие износа и повреждений. Поврежденные или изношенные детали повышают риск получения

• Перед эксплуатацией проверьте шнур питания и удлинитель на наличие признаков повреждения или износа. Запрещается использовать газонокосилку, если шнур поврежден или изношен. Если шнур повреждается или изнашивается во время работы, выключите газонокосилку и не прикасайтесь к шнуру, пока он не будет отсоединен от источника питания. Поврежденный шнур питания или удлинитель может привести к поражению электрическим током, пожару и/или тяжелым травмам.

• Регулярно проверяйте травосборник на наличие износа или повреждений. Поврежденный или изношенный травосборник повышает риск получения травмы.

• Кожухи должны быть всегда установлены. Кожухи должны быть исправны и установлены надлежащим образом. Незакрепленный, поврежденный или неправильно используемый кожух может стать причиной травмы.

• Следите за тем, чтобы на воздухозаборниках не было загрязнений. Засоренные воздухозаборники и мусор могут привести к перегреву или возгоранию.

• При работе с газонокосилкой всегда надевайте защитную обувь с нескользящей подошвой. Запрещается работать с газонокосилкой босиком или в открытых сандалиях. Эта мера необходима для снижения вероятности получения травм ног от контакта с движущимся ножом.

• При эксплуатации газонокосилки обязательно надевайте длинные брюки. Непокрытые участки тела подвержены большему риску получения травмы от отбрасываемых предметов.

• Запрещается эксплуатировать газонокосилку на влажной траве. Во время эксплуатации агрегата следует идти, ни в коем случае не бежать. Это снижает риск поскальзывания и падения и, как следствие, получения травм.

• Запрещается использовать газонокосилку на очень крутых склонах. Это снижает риск потери управления, поскальзывания и падения и, как следствие, получения травм.

• При работе на склонах всегда сохраняйте устойчивое положение, перемещайтесь поперек склона, никогда не двигайтесь вверх или вниз и будьте предельно осторожны при изменении направления движения. Это снижает риск потери управления, поскальзывания и падения и, как следствие, получения травм.

• Будьте особенно внимательны при подаче агрегата назад или перемещении его на себя. Всегда следите за окружающей обстановкой. Это снижает риск спотыкания во время работы.

• Держите шнур питания на безопасном расстоянии от ножей. Поврежденный шнур питания может привести к поражению электрическим током, пожару и/или тяжелым

• В случае спутывания или повреждения шнура выключите агрегат и извлеките вилку из розетки. Спутанные или поврежденные шнуры повышают риск поражения электрическим током.

• Не прикасайтесь к ножам и другим опасным движущимся частям, пока они находятся в движении. Это снижает риск получения травм от движущихся частей.

1696 - 003 - 16.12.2021• Перед удалением застрявшего материала или очисткой агрегата убедитесь, что все переключатели питания отключены, а шнур питания отсоединен. Неожиданное срабатывание газонокосилки может привести к серьезной

Устройство защитного отключения

• Используйте устройство защитного отключения с током отключения не более 30 мА. Общие инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации агрегата.

• При небрежном или неправильном обращении агрегат может представлять собой опасность. Несоблюдение инструкций по технике безопасности может привести к травмам или

• Во время работы данный агрегат создает электромагнитное поле. В определенных обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантатов. В целях снижения риска серьезной или смертельной травмы лицам с медицинскими имплантатами рекомендуется проконсультироваться с врачом и изготовителем имплантата, прежде чем приступать к эксплуатации данного агрегата.

• Всегда соблюдайте осторожность и руководствуйтесь здравым смыслом. Если вы не уверены, как правильно эксплуатировать агрегат в определенной ситуации, прекратите работу и проконсультируйтесь со своим дилером Husqvarna, прежде чем продолжать.

• Помните: ответственность за аварии, угрожающие другим людям или их имуществу, несет оператор.

• Содержите агрегат в чистоте. Следите за тем, чтобы знаки и наклейки были легко читаемыми.

• Ни в коем случае не позволяйте использовать оборудование детям или лицам, не ознакомившимся с данными инструкциями. Допустимый возраст пользователя может быть ограничен местным законодательством.

• Не оставляйте без присмотра людей с физическими или умственными нарушениями, использующих агрегат. Они должны постоянно находиться под присмотром взрослого.

• Ни в коем случае не используйте агрегат, если вы устали, больны или находитесь под воздействием алкоголя, наркотических веществ или лекарственных препаратов. Это может повлиять на ваше зрение, реакцию, координацию или оценку действительности.

• Запрещается использовать агрегат, если он

• Запрещается вносить изменения в агрегат или использовать его, если вы подозреваете, что конструкция была модифицирована другими

Техника безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации агрегата.

• Агрегат предназначен исключительно для скашивания травы на газонах. Запрещается использовать агрегат не по назначению.

• Пользуйтесь средствами индивидуальной защиты. См. раздел Средства индивидуальной защиты на стр. 546

• Убедитесь, что вы знаете, как быстро остановить двигатель в аварийной ситуации.

• Запрещается эксплуатировать агрегат под дождем или в условиях высокой влажности. При попадании воды внутрь агрегата повышается риск поражения электрическим током.

• Ни в коем случае не используйте агрегат с отсутствующими или неправильно установленными кожухами или ножом. Неправильно установленный нож может высвободиться и причинить травму.

• Следите за тем, чтобы в нож не попали посторонние предметы, например, камни и корни. Это может затупить нож и привести к искривлению вала двигателя. При сгибании оси увеличивается уровень вибрации, что может привести к снижению надежности крепления

• В случае удара ножа об посторонний предмет или возникновения вибрации незамедлительно остановите агрегат. Остановите двигатель, поверните предохранительный ключ в положение "0" и снимите аккумулятор. Дождитесь остановки движущихся частей. Проверьте агрегат на наличие повреждений. Затяните ослабленные детали. Выполните ремонт и замену поврежденных деталей. Обратитесь в авторизованный сервисный центр для выполнения ремонта.

• Во время работы двигателя не прижимайте рукоятку моторного тормоза к рукоятке агрегата на длительный период времени.

• При запуске агрегат должен находиться на устойчивой, ровной поверхности. Убедитесь, что нож не касается грунта или любого другого

1696 - 003 - 16.12.2021 545• При работе с агрегатом всегда стойте сзади.

• При работе с агрегатом все колеса должны стоять на земле; держите рукоятку обеими руками. Не приближайте руки или ноги к вращающимся ножам.

• Не наклоняйте агрегат при запуске двигателя или во время работы.

• Соблюдайте осторожность, когда тянете агрегат

• Запрещается поднимать агрегат во время работы двигателя. В случае необходимости поднять агрегат сначала выключите двигатель, поверните предохранительный ключ в положение "0" и извлеките аккумулятор.

• Запрещается двигаться назад при работе с

• Остановите двигатель, если необходимо наклонить агрегат для транспортировки или перед перемещением по участкам без травы, например по дорожкам из гравия, камня или

• Запрещается бегать с агрегатом во время работы двигателя. Работайте с агрегатом в спокойном темпе.

• Выключайте двигатель, прежде чем изменить высоту стрижки. Ни в коем случае не выполняйте регулировку при работающем двигателе.

• Ни в коем случае не выпускайте из вида агрегат с работающим двигателем. Остановите двигатель и убедитесь, что режущее оборудование не

• Вибрации агрегата во время работы могут отличаться от заявленного значения, приведенного в разделе Технические данные на стр. 562 . Эта разница объясняется зависимостью уровня вибрации от условий эксплуатации агрегата. При частом или продолжительном использовании агрегата регулярно делайте перерывы во избежание травм от вибрации. Инструкции по безопасности во время эксплуатации Средства индивидуальной защиты ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации агрегата.

• Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь к дилеру.

• Используйте прочные, противоскользящие ботинки. Запрещается надевать открытую обувь или работать босиком.

• Надевайте прочные длинные брюки.

• При необходимости надевайте защитные перчатки, например, при закреплении, проверке или очистке режущего оборудования.

• Рекомендуется использовать защитные

Защитные устройства на агрегате ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации агрегата.

• Запрещается использовать агрегат с неисправными защитными устройствами.

• Не вносите никакие изменения в защитные устройства и не снимайте их.

• Регулярно выполняйте проверку защитных устройств. Если защитные устройства неисправны, обратитесь в сервисный центр Husqvarna. Проверка режущей деки Режущая дека снижает уровень вибрации изделия и риск травмирования ножом.

• Проверьте режущую деку и убедитесь, что на ней отсутствуют повреждения, такие как трещины. Проверка предохранительного ключа Предохранительный ключ расположен под крышкой аккумулятора. Предохранительный ключ подключает аккумулятор, от которого на двигатель поступает

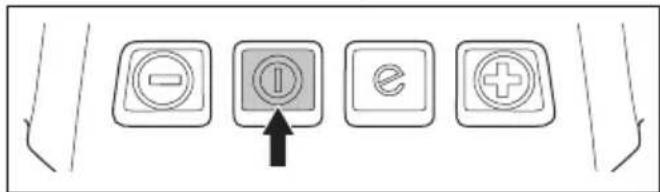

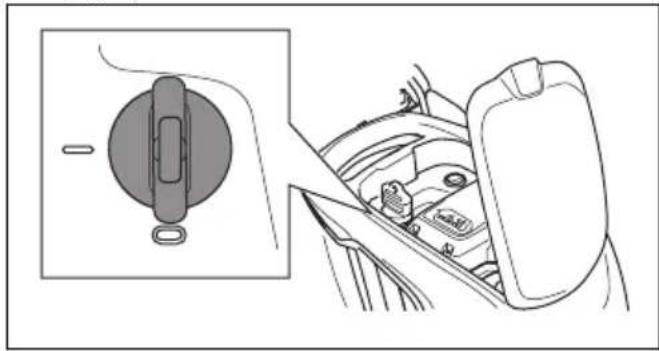

• Чтобы проверить работу предохранительного ключа, запустите и остановите двигатель.

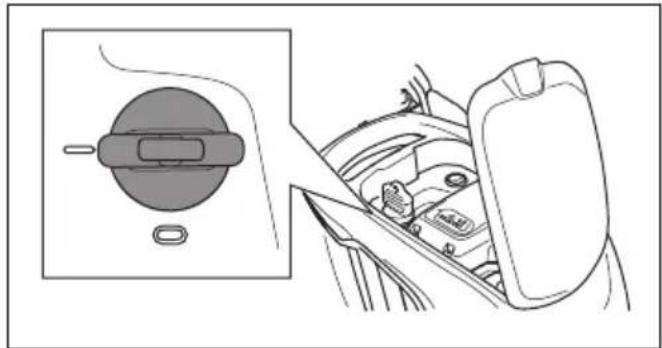

• Если ключ исправен, то двигатель можно запустить только при переводе ключа в положение "1".

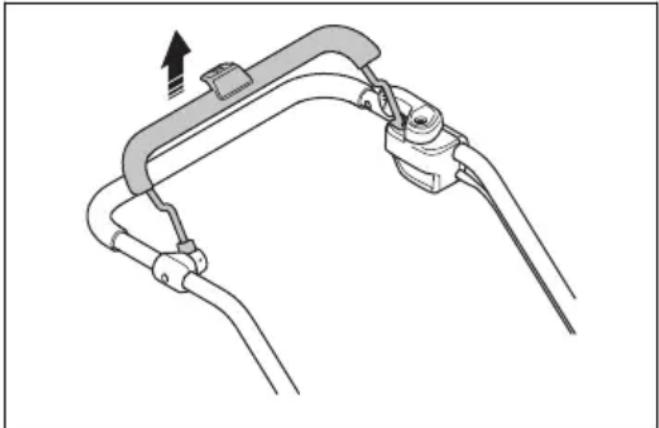

1696 - 003 - 16.12.2021Проверка рукоятки моторного тормоза Рукоятка моторного тормоза предназначена для остановки двигателя. При отпускании рукоятки тормоза двигатель останавливается.

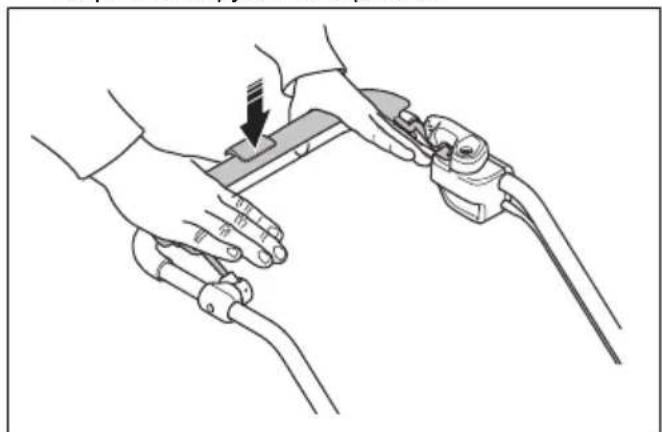

• Запустите агрегат. См. раздел Эксплуатация на стр. 550

• Отпустите рукоятку моторного тормоза.

• Убедитесь, что агрегат остановился. Если двигатель не остановится через 3 секунды, обратитесь в авторизованный сервисный центр Husqvarna для регулировки моторного тормоза. Проверка работы ограничителя запуска Проверьте ограничитель запуска и убедитесь, что он блокирует работу двигателя.

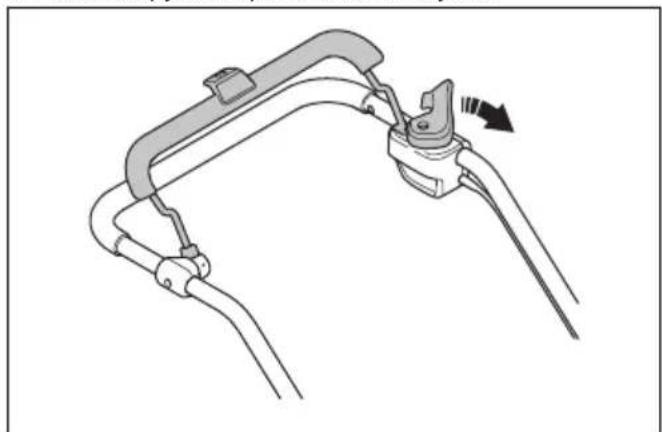

1. Прижмите рукоятку моторного тормоза в

направлении рукоятки агрегата. Ограничитель запуска остановит движение рукоятки.

2. Поверните ограничитель запуска в направлении,

3. Разблокируйте ограничитель запуска и

убедитесь, что он возвращается в исходное

Техника безопасности при работе с аккумулятором ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации агрегата.

• Используйте перезаряжаемые аккумуляторы Husqvarna только с теми агрегатами Husqvarna, для которых они предназначены. Во избежание травм запрещается использовать аккумулятор в качестве источника питания других агрегатов.

• Запрещается использовать одноразовые

• Риск поражения электрическим током. Не допускайте соприкосновения клемм аккумулятора с ключами, монетами, винтами или другими металлическими предметами. Это может привести к короткому замыканию аккумулятора.

• Не размещайте посторонние предметы на воздухозаборниках аккумулятора.

• Аккумулятор не должен подвергаться воздействию солнечного света, тепла или открытого пламени. Аккумулятор может взорваться, став причиной ожогов, в том числе химических.

• Защищайте аккумулятор от дождя и сырости.

• Не подвергайте аккумулятор воздействию микроволн и высокого давления.

• Не пытайтесь разбирать или ломать аккумулятор.

• При возникновении утечки из аккумулятора не допускайте попадания жидкости на кожу или в глаза. Если вы прикоснулись к жидкости, промойте участок контакта большим количеством воды и обратитесь за медицинской помощью.

• Используйте аккумулятор в агрегате только при температуре окружающей среды в диапазоне от 5 до 40 °C.

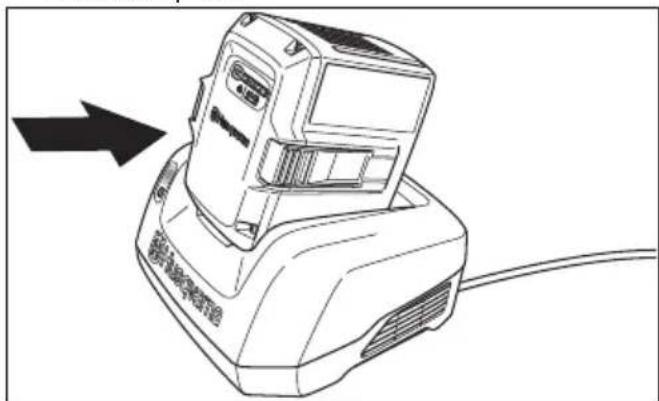

• Используйте зарядное устройство только при температуре окружающей среды в диапазоне от 5 до 40 °C.

• Аккумулятор не будет заряжаться, если его температура превышает 50 °C.

• Очистка аккумулятора или зарядного устройства водой запрещена. См. раздел

аккумулятора и зарядного устройства на стр.

• Запрещается использовать неисправный или поврежденный аккумулятор.

• Храните аккумуляторы вдали от металлических предметов, таких как гвозди, монеты или ювелирные изделия. Техника безопасности при работе с зарядным устройством аккумулятора ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации агрегата. 1696 - 003 - 16.12.2021 547• Для зарядки перезаряжаемых аккумуляторов Husqvarna используйте только зарядные устройства QC.

• Риск поражения электрическим током или короткого замыкания. Не размещайте посторонние предметы на воздухозаборниках зарядного устройства. Не пытайтесь разбирать зарядное устройство. Ни в коем случае не подключайте клеммы зарядного устройства к металлическим предметам. Используйте одобренные сетевые розетки.

• Во время работы данный агрегат создает электромагнитное поле. В определенных обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантатов. В целях снижения риска серьезной или смертельной травмы лицам с медицинскими имплантатами рекомендуется проконсультироваться с врачом и изготовителем имплантата, прежде чем приступать к эксплуатации данного агрегата.

• Регулярно проверяйте кабель питания зарядного устройства на наличие повреждений или трещин.

• Не поднимайте зарядное устройство за кабель питания. Для отсоединения зарядного устройства от сетевой розетки потяните за вилку. Не тяните за шнур питания.

• Не допускайте контакта кабеля питания и удлинителя с водой, маслом или с острыми краями. Убедитесь, что кабель не передавлен дверью, калиткой и т.д. В противном случае зарядное устройство может оказаться под напряжением.

• Запрещается чистить аккумулятор и зарядное устройство водой.

• Дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями или недостатком опыта и знаний могут использовать зарядное устройство только под надзором или в случае предоставления инструкций относительно безопасной эксплуатации оборудования и возможных рисков. Не позволяйте детям играть с зарядным устройством. Очистка и техническое обслуживание пользователем не должны проводиться детьми без надзора.

• Не пытайтесь заряжать одноразовые аккумуляторные батареи в зарядном устройстве.

• Запрещается использовать зарядное устройство вблизи легковоспламеняющихся материалов и материалов, которые вызывают коррозию. Не накрывайте зарядное устройство. Вытащите вилку зарядного устройства из розетки в случае появления дыма или огня.

• Запрещается использовать неисправное или поврежденное зарядное устройство.

• Заряжайте аккумулятор только в хорошо проветриваемом помещении вдали от солнечных лучей. Запрещается заряжать аккумулятор в условиях высокой влажности. Инструкции по технике безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации агрегата.

• Во избежание случайного запуска во время обслуживания поверните предохранительный ключ в положение "0" и извлеките аккумулятор. Подождите не менее 5 секунд, прежде чем приступить к обслуживанию.

• Выполняйте техобслуживание строго в соответствии с инструкциями, приведенными в руководстве по эксплуатации. Более масштабные работы по обслуживанию и профессиональному ремонту должны выполняться специалистами авторизованного сервисного центра. Для получения дополнительной информации обратитесь в ближайшее представительство

• Чтобы продлить срок службы агрегата и снизить вероятность несчастных случаев, соблюдайте все требования к проведению обслуживания.

• Замените поврежденные, сломанные или изношенные детали. Всегда используйте оригинальные запчасти от производителя. Другие запчасти могут привести к повреждению агрегата и повысить риск несчастных случаев.

• Во избежание травм не вносите никакие изменения в защитные устройства и не снимайте

• При работе с режущим оборудованием используйте прочные перчатки. Нож очень острый, что при неосторожном обращении может легко привести к порезам.

• Для повышения качества и безопасности работы регулярно затачивайте и чистите режущие

• Регулярно обращайтесь в сервисный центр для проверки агрегата и выполнения необходимых регулировок и ремонта.

• Соблюдайте указания по замене принадлежностей. Пользуйтесь только оригинальными принадлежностями.

• Храните агрегат, аккумулятор и зарядное устройство по отдельности в сухом помещении под замком. Не допускайте к агрегату, аккумулятору и зарядному устройство детей и лиц, не имеющих соответствующего разрешения.

ПРЕДУПРЕЖДЕНИЕ: Прежде чем выполнять сборку изделия, прочитайте раздел, посвященный технике безопасности. ПРЕДУПРЕЖДЕНИЕ: Во избежание случайного запуска во время сборки переведите предохранительный ключ в положение "0", извлеките аккумулятор и подождите не менее 5

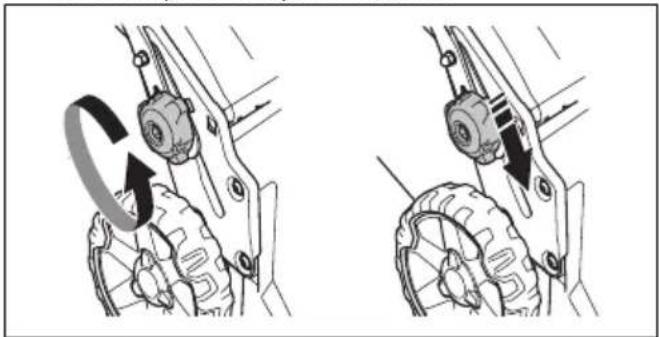

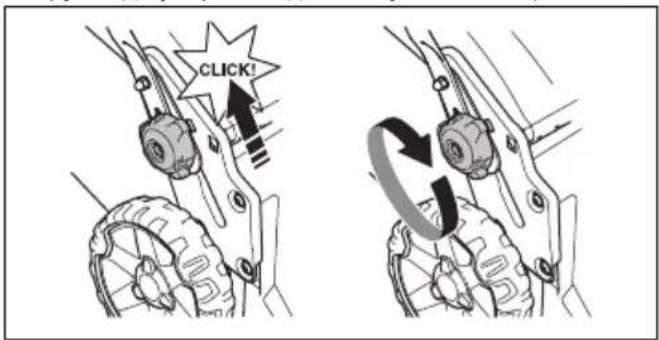

Регулировка рукоятки

1. Ослабьте нижние ручки.

2. Переместите ручки в нижние положения в пазах с

левой и правой стороны изделия.

3. Установите рукоятку в одно из 2 доступных

положений по высоте.

4. Переместите ручки вверх в направлении рукоятки

до упора. Вы должны услышать щелчок.

5. Надежно затяните ручки.

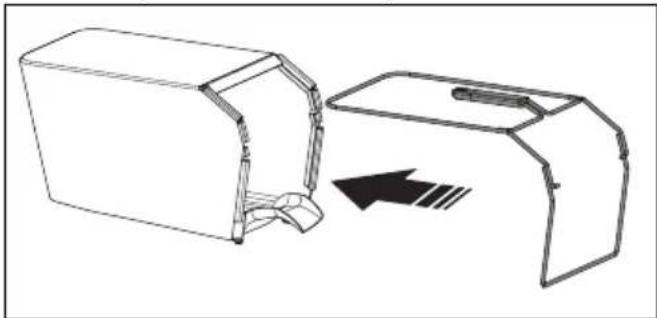

Установка травосборника

1. Установите раму травосборника на мешок

травосборника таким образом, чтобы жесткая часть мешка оказалась внизу. Ручка рамы должна располагаться поверх мешка.

2. Установите нижнюю часть рамы травосборника в

канавку в нижней части травосборника.

4. Поднимите заднюю крышку.

5. Установите травосборник на верхний край шасси.

6. Поместите нижнюю часть травосборника в канал

для выброса травы. Установка пробки для мульчирования (принадлежность)

1. Поднимите заднюю крышку и снимите

травосборник. 1696 - 003 - 16.12.2021 5492. Вставьте пробку для мульчирования в канал длявыброса травы.3. Замените нож ножом для мульчирования,поставляемым в составе комплекта длямульчирования. См. раздел Замена ножа на стр.

ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией прибора необходимовнимательно изучить разделбезопасности. Husqvarna Connect Husqvarna Connect представляет собой бесплатноеприложение для мобильного устройства.Приложение Husqvarna Connect позволяетпользоваться расширенными функциями вашегоизделия Husqvarna:• Дополнительная информация об изделии.• Сведения о деталях и помощь в техническомобслуживании. Начало работы с Husqvarna Connect 1. Загрузите приложение Husqvarna Connect насвое мобильное устройство.2. Зарегистрируйтесь в приложении HusqvarnaConnect.3. Выполните пошаговые инструкции в приложенииHusqvarna Connect для подключения ирегистрации агрегата. Примечание: Приложение Husqvarna Connect доступно для загрузки не на всех рынках.Для получения более подробной информацииобратитесь в свой сервисный центр. Информация о Bluetooth

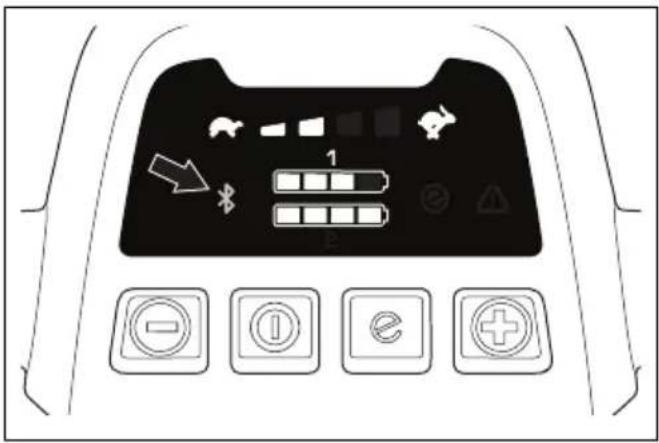

(LC 347iVX, LC 353iVX) Беспроводная технология Bluetooth

Значок беспроводной технологии Bluetooth

загорается при подключении мобильного устройствак изделию.550 1696 - 003 - 16.12.2021Установка агрегата в рабочее

1. Установите рукоятку в вертикальное положение.

2. Переместите регуляторы вверх в направлении

ручки до упора. Вы должны услышать щелчок.

3. Полностью затяните ручки.

используйте агрегат, если рукоятка не сложена полностью и не установлена в одно из положений высоты. См. раздел Регулировка рукоятки на стр. 549

Регулировка высоты стрижки Высоту стрижки возможно установить на 6 разных

1. Переведите рычаг регулировки высоты стрижки

вниз, чтобы уменьшить высоту стрижки.

2. Переведите рычаг регулировки высоты стрижки

вверх, чтобы увеличить высоту стрижки. ВНИМАНИЕ: Не устанавливайте высоту стрижки слишком низко. Ножи могут ударяться о землю, если поверхность газона неровная. Аккумулятор ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией аккумулятора ознакомьтесь с разделом, посвященным безопасности, и усвойте его содержание. Прочтите и усвойте также все сведения, приведенные в руководстве по эксплуатации аккумулятора и зарядного устройства. Храните аккумулятор и зарядное устройство при допустимой температуре окружающей среды. Температура окружающей

от 5 до 40 °C Зарядка аккумуля-

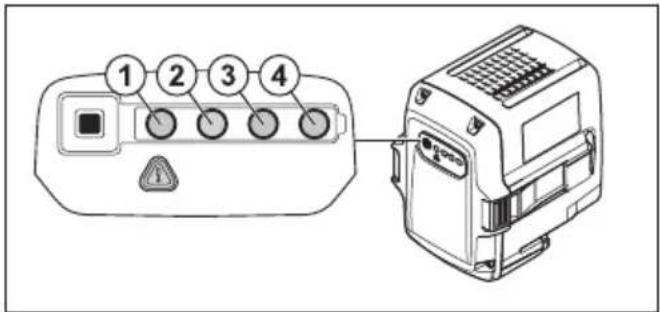

от 5 до 40 °C Состояние аккумулятора Дисплей отображает оставшуюся емкость аккумулятора и наличие в нем неисправностей. Емкость аккумулятора отображается на дисплее в течение 5 секунд после отключения агрегата или после нажатия кнопки-индикатора аккумулятора. Предупреждающий знак на аккумуляторе загорается 1696 - 003 - 16.12.2021 551в случае возникновения ошибки. См. раздел Аккумулятор на стр. 559

Светодиодные индика-

Состояние аккумулято-

Все светодиоды горят Аккумулятор полностью заряжен (75‐100 %). Светодиоды 1, 2, 3 го-

Заряд аккумулятора — 50‐75 %. Светодиоды 1, 2 горят. Заряд аккумулятора — 25‐50 %. Светодиод 1 горит. Заряд аккумулятора — 0‐25 %. Светодиод 1 мигает. Аккумулятор разряжен. Зарядите аккумулятор. Зарядка аккумулятора Зарядите аккумулятор перед первым использованием. Поставляемый аккумулятор заряжен только на 30%. Примечание: Подсоединяйте зарядное устройство к сети питания с напряжением и частотой, указанными на паспортной табличке. Зарядка не выполняется, если температура аккумулятора превышает 50°C. Прежде чем начать зарядку, зарядное устройство охлаждает аккумулятор до приемлемой температуры.

1. Вставьте один конец силового кабеля зарядного

устройства в гнездо зарядного устройства.

2. Второй конец силового кабеля зарядного

устройства вставьте в заземленную розетку сети электропитания. Светодиод на зарядном устройстве мигнет зеленым цветом один раз.

3. Вставьте аккумулятор в зарядное устройство.

При правильном подключении аккумулятора к зарядному устройству загорается индикатор зеленого цвета.

4. Когда на аккумуляторе загорятся все

светодиоды, это означает полную зарядку. Длительность зарядки аккумулятора не должна превышать 24 часа.

5. Чтобы отсоединить зарядное устройство от

розетки, потяните не за кабель, а за штекер.

6. Извлеките аккумулятор из зарядного устройства.

Состояние зарядки аккумулятора Литий-ионный аккумулятор Husqvarna можно заряжать и использовать при любом уровне зарядки. Это не приведет к повреждению аккумулятора. Полностью заряженный аккумулятор не разряжается, даже если оставить его в зарядном устройстве. Светодиодный дисплей Состояние процесса за-

Светодиод 1 мигает. 0%-25% Светодиод 1 горит, све- тодиод 2 мигает. 25%-50% Светодиоды 1, 2 горят, светодиод 3 мигает. 50%-75% Светодиоды 1, 2, 3 го- рят, светодиод 4 мигает. 75%-100% Горят светодиоды 1, 2, 3, 4 Полный уровень заряда Запуск агрегата (LC 247i)

1. Откройте крышку аккумулятора.

2. Вставьте заряженный аккумулятор в 1 из

держателей аккумулятора. Чтобы продлить время работы, вставьте второй заряженный аккумулятор в другой держатель аккумулятора.

1696 - 003 - 16.12.20213. Переведите предохранительный ключ в положение "1".

4. Стойте сзади агрегата.

5. Разблокируйте ограничитель запуска.

6. Прижмите рукоятку моторного тормоза в

направлении рукоятки агрегата. Запуск агрегата (LC 347iVX, LC 353iVX)

1. Откройте крышку аккумулятора.

2. Вставьте заряженный аккумулятор в 1 из

держателей аккумулятора. Чтобы продлить время работы, вставьте второй заряженный аккумулятор в другой держатель аккумулятора.

3. Переведите предохранительный ключ в

4. Стойте сзади агрегата.

5. Нажмите кнопку ВКЛ./ВЫКЛ. (A) на панели

управления. Включится дисплей. Индикатор аккумулятора (B) показывает уровень заряда обоих аккумуляторов. Номер используемого аккумулятора отображается рядом с индикатором аккумулятора. На дисплее моделей LC 347iVX, LC 353iVX также отображается заданная

6. Разблокируйте ограничитель запуска.

1696 - 003 - 16.12.2021 5537. Прижмите рукоятку моторного тормоза в направлении рукоятки агрегата. Использование привода колес LC 347iVX, LC 353iVX

• Потяните петлю привода в направлении рукоятки, чтобы запустить привод.

• Нажмите на кнопки + и - на панели управления, чтобы выбрать одну из 4 скоростей.

• Отпустите петлю привода, чтобы отключить привод, например, при приближении к препятствию. Использование функции SavE

(LC 247i) На агрегате предусмотрена функция экономии заряда аккумулятора (SavE

), которая продлевает время работы.

• Нажмите на часть кнопки SavE

с "1" для включения функции.

• Нажмите на часть кнопки SavE

с "0" для выключения функции. Примечание: Функция SavE

автоматически отключается в тех случаях, когда состояние грунта требует более высокой мощности. Функция SavE

автоматически возобновляет работу, когда это позволяет состояние грунта. Использование функции SavE

(LC 347iVX, LC 353iVX) На агрегате предусмотрена функция экономии заряда аккумулятора (SavE

), которая продлевает время работы.

1. Чтобы включить функцию, нажмите кнопку SavE

(A). На дисплее загорится значок SavE

2. Чтобы отключить функцию, нажмите кнопку

еще раз. Значок SavE

Примечание: Функция SavE

автоматически отключается в тех случаях, когда состояние грунта требует более высокой мощности. Функция SavE

автоматически возобновляет работу, когда это позволяет состояние грунта. 554 1696 - 003 - 16.12.2021Функция высокой нагрузки При стрижке высокой или влажной травы двигатель автоматически увеличивает число оборотов. Когда надобность в высокой нагрузке отпадает, двигатель возвращается в стандартный режим работы. Автоматический перезапуск Во время работы нож и двигатель могут временно остановиться из-за помех, например из-за скопления травы под кожухом режущего оборудования. Если это происходит и вы держите рукоятку моторного тормоза прижатой, агрегат попытается автоматически перезапуститься. Если агрегат не перезапускается в течение 5 секунд, может потребоваться очистка области под кожухом режущего оборудования. См. раздел

ПРЕДУПРЕЖДЕНИЕ: Перед проверкой кожуха режущего оборудования отпустите рукоятку моторного тормоза, поверните предохранительный ключ в положение "0", извлеките аккумулятор и подождите не менее 5 секунд. При случайном запуске агрегата во время удаления помехи существует риск получения

чем оставить агрегат без присмотра, переведите предохранительный ключ в положение "0".

1. Отпустите рукоятку моторного тормоза, чтобы

остановить двигатель.

2. Откройте крышку аккумулятора и поверните

предохранительный ключ в положение "0".

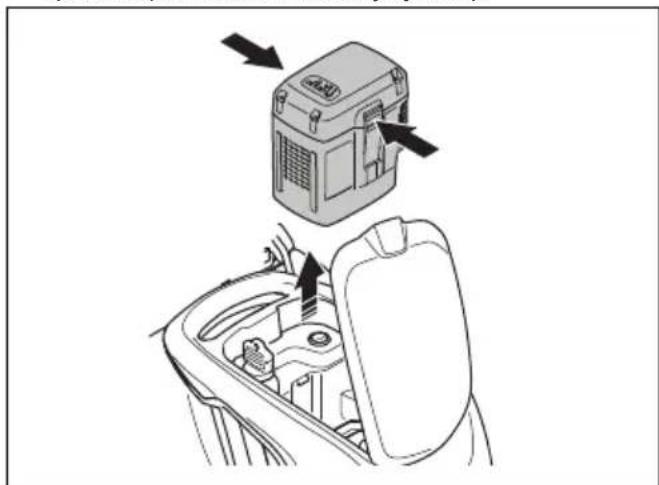

3. Чтобы извлечь аккумулятор, нажмите на 2 кнопки

фиксатора и извлеките аккумулятор.

4. Зарядите аккумулятор с низким уровнем зарядки.

Дополнительную информацию см. в разделе Зарядка аккумулятора на стр. 552

чем оставить агрегат без присмотра, переведите предохранительный ключ в положение "0".

1. Отпустите рукоятку моторного тормоза, чтобы

остановить двигатель. 1696 - 003 - 16.12.2021 5552. Нажмите кнопку ВКЛ./ВЫКЛ. на панели управления. Все светодиодные индикаторы и значки на дисплее погаснут.

3. Откройте крышку аккумулятора и поверните

предохранительный ключ в положение "0".

4. Чтобы извлечь аккумулятор, нажмите на 2 кнопки

фиксатора и извлеките аккумулятор.

5. Зарядите аккумулятор с низким уровнем зарядки.

Дополнительную информацию см. в разделе Зарядка аккумулятора на стр. 552

Примечание: Если агрегат не используется в течение нескольких минут, он автоматически выключается. Запустите агрегат снова; см. раздел Запуск агрегата (LC 347iVX, LC 353iVX) на стр. 553

Достижение оптимальных результатов

• Всегда пользуйтесь хорошо заточенным ножом. Затупившийся нож будет стричь траву неровно, и в месте среза трава будет желтеть. При использовании острого ножа также затрачивается меньше энергии, чем при работе с затупившимся ножом.

• Не срезайте более ⅓ всей длины травы. Выполните первую стрижку на большей высоте. Проверьте полученный результат и уменьшите высоту стрижки до необходимого уровня. Если трава высокая, передвигайте газонокосилку медленно и, при необходимости, используйте газонокосилку 2 раза.

• Если вы хотите избежать образования полос на вашем газоне, следует каждый раз стричь его в разных направлениях.

• Следите за чистотой режущей деки. Скопление травы и грязи на внутренней стороне режущей деки может привести к ухудшению качества кошения. См. раздел Очистка изделия на стр.

Стрижка травы без установленного травосборника или пробки для мульчирования

• Поднимите заднюю крышку и снимите травосборник.

• Снимите установленные пробку и нож для мульчирования.

• Прежде чем включить агрегат, закройте заднюю

Во время работы агрегата срезанная трава выбрасывается под заднюю крышку. Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением техобслуживания необходимо внимательно изучить и понять раздел безопасности. Для выполнения любых работ по сервисному обслуживанию и ремонту агрегата необходимо пройти специальное обучение. Мы гарантируем доступность услуг по профессиональному ремонту и сервисному обслуживанию. Если ваш дилер не занимается сервисным обслуживанием, обратитесь к нему для получения информации о ближайшем сервисном центре. Дополнительную информацию см. в разделе www.husqvarna.com. График технического обслуживания График технического обслуживания рассчитан исходя из ежедневного использования изделия. Если 556 1696 - 003 - 16.12.2021изделие не используется ежедневно, интервалы техобслуживания изменятся. Информацию о техническом обслуживании, отмеченном знаком *, см. в инструкциях в Безопасность на стр. 542

Выполните общий осмотр X Очистите изделие X Проверьте работу ограничителя запуска * X Убедитесь, что защитные устройства агрегата исправны * X Проверьте режущее оборудование X Проверьте режущую деку * X Проверьте рукоятку моторного тормоза * X Проверьте работу и состояние кнопки вкл./выкл. X Проверьте аккумулятор на наличие повреждений X Проверьте зарядку аккумулятора X Проверьте работу кнопок фиксатора и надежность установки аккумулятора

Проверьте состояние и правильность работы зарядного устройства. X Проверьте соединения между аккумулятором и агрегатом. Проверьте также соединения между аккумулятором и зарядным устройством.

Выполнение общего осмотра

• Проверьте затяжку гаек и винтов на изделии.

• Убедитесь, что расположение кабелей не допускает возможности их повреждения. Очистка изделия

• Очистите пластмассовые детали чистой и сухой

• Не используйте воду для очистки изделия от загрязнений. Попадание воды в аккумулятор или двигатель может вызвать короткое замыкание или повредить изделие.

• Не используйте моечный агрегат высокого давления для очистки изделия.

• Не направляйте струю воды непосредственно на

• Используйте щетку для удаления листьев, травы

Очистка аккумулятора и зарядного

ПРЕДУПРЕЖДЕНИЕ: Очистка аккумулятора или зарядного устройства водой запрещена.

• Прежде чем устанавливать аккумулятор в зарядное устройство, убедитесь, что аккумулятор и зарядное устройство чистые и сухие.

• Используйте для очистки клемм аккумулятора сжатый воздух или мягкую и сухую ткань.

• Очистите поверхности аккумулятора и зарядного устройства мягкой и сухой тканью. Проверка режущего оборудования ПРЕДУПРЕЖДЕНИЕ: Во избежание случайного запуска переведите предохранительный ключ в положение "0", извлеките аккумулятор и подождите не менее 5 секунд. 1696 - 003 - 16.12.2021 557ПРЕДУПРЕЖДЕНИЕ: Надевайте защитные перчатки при техобслуживании режущего оборудования. Нож очень острый, что при неосторожном обращении может легко привести к порезам.

1. Проверьте режущее оборудование на наличие

повреждений или трещин. Всегда заменяйте поврежденное режущее оборудование.

2. Осмотрите нож на наличие повреждений или

следов притупления. Примечание: После заточки ножа необходимо выполнить его балансировку. Обратитесь в сервисный центр для выполнения заточки, замены и балансировки ножа. При столкновении с препятствием, которое привело в остановке изделия, замените поврежденный нож. Сервисный центр должен определить, следует ли заточить нож или лучше его заменить. Замена ножа Информацию о подходящем типе ножа см. в разделе Технические данные на стр. 562

ПРЕДУПРЕЖДЕНИЕ: Заблокируйте нож деревянным бруском, чтобы избежать травм пальцев при замене ножа. Нож может смещаться при выключенном двигателе, в результате чего пальцы могут застрять между ним и неподвижными деталями.

1. Заблокируйте нож деревянным бруском.

4. Проверьте опору и болт ножа на наличие

5. Осмотрите вал двигателя на наличие

6. При установке нового ножа находящиеся

под углом края должны быть обращены в направлении кожуха режущего оборудования.

7. Убедитесь, что нож выставлен по центру вала

8. Заблокируйте нож деревянным бруском.

Установите пружинную шайбу и затяните болт с шайбой моментом 23-28 Нм.

9. Проверните нож рукой и убедитесь, что он

свободно вращается. ПРЕДУПРЕЖДЕНИЕ: Используйте прочные перчатки. Нож очень острый, что при неосторожном обращении может легко привести к

10. Запустите агрегат, чтобы проверить работу ножа.

Если нож установлен неправильно, вы ощутите вибрацию агрегата или результат стрижки будет неудовлетворительным.

1696 - 003 - 16.12.2021Поиск и устранение неисправностей Аккумулятор Светодиодный инди- катор аккумулятора Причина Решение Мигает зеленый свето- диодный индикатор. Низкое напряжение аккумулятора. Зарядите аккумулятор. См. раздел Зарядка ак- кумулятора на стр. 552

Мигает светодиодный индикатор ошибки. Слишком низкий заряд аккумулято-

Зарядите аккумулятор. См. раздел Зарядка ак- кумулятора на стр. 552

Слишком высокая или слишком низкая температура окружающей

Используйте аккумулятор при температуре в диапазоне от 5 до 40 °C. Перегрузка по напряжению. Убедитесь, что напряжение в сети соответ- ствует значению, указанному на паспортной та- бличке агрегата. Извлеките аккумулятор из зарядного устрой- ства. Подождите 5 секунд и снова попытайтесь зарядить аккумулятор. Если неисправность не устранена, обратитесь в авторизованный сер- висный центр. Горит светодиодный индикатор ошибки. Слишком большая разница в на- пряжении элементов (1 В). Обратитесь в авторизованный сервисный

Зарядное устройство Светодиод на за- рядном устройстве аккумулятора Причина Решение Мигает светодиод- ный индикатор

Слишком высокая или слишком низкая температура окружаю-

Используйте зарядное устройство при температуре в диапазоне от 5 до 40 °C. Горит светодиод- ный индикатор

Обратитесь в авторизованный сервисный центр. Газонокосилка Предупреждающий индикатор (светодиодный индикатор ошибки) расположен под крышкой аккумулятора ((LC 247i)) или на панели управления ((LC 347iVX, LC 353iVX)). 1696 - 003 - 16.12.2021 559Проблема Светодиодный индикатор ошиб- ки (количество

Причина Решение Мигает свето- диод, указываю- щий на возникно- вение ошибки. Аг- регат не работает надлежащим об-

3 Нож заблокирован. Переведите предохранительный ключ в положение "0" во избежание случай- ного запуска. Извлеките аккумулятор и подождите не менее 5 секунд. Устра- ните возможные препятствия и убе- дитесь, что нож может свободно вра- щаться. Если неисправность не устра- нена, обратитесь в авторизованный сервисный центр. 5 Слишком низкая частота вращения двигателя приве- ла к остановке двигателя. Увеличьте высоту кошения. См. раз-

Регулировка высоты стрижки на стр. 551

Колеса или трансмиссия за- блокированы. Переведите предохранительный ключ в положение "0" во избежание случай- ного запуска. Извлеките аккумулятор и подождите не менее 5 секунд. Устра- ните возможные препятствия и убеди- тесь, что колеса могут свободно вра- щаться. Если неисправность не устра- нена, обратитесь в авторизованный сервисный центр. 10 Слишком высокая темпера- тура системы управления двигателем. Остановите двигатель и подождите, пока он остынет. Мигает свето- диод, указываю- щий на возникно- вение ошибки. Аг- регат останавли-

0 Неисправность разъема ак- кумулятора. Осмотрите разъем аккумулятора. 3 Перегрузка электродвигате-

Увеличьте высоту кошения. См. раз-

Регулировка высоты стрижки на стр. 551

8 Слишком низкий заряд акку-

Зарядите аккумулятор. См. раздел

рядка аккумулятора на стр. 552

9 Ошибка аккумулятора или отсутствие сигнала от акку-

Установите аккумулятор в агрегат на- длежащим образом и проверьте раз- ъем аккумулятора. Если на аккумуля- торе мигает светодиодный индикатор ошибки. См. раздел Аккумулятор на стр. 559

12 Неверная процедура запус- ка. Рукоятка моторного тор- моза задействована до за- пуска электродвигателя. Отпустите рукоятку моторного тормо- за и подождите приблизительно 5 се- кунд. Еще раз нажмите на рукоятку моторного тормоза, чтобы запустить

Прочие ошибки. При возникновении других ошибок поверните предохранительный ключ в положение "0", извлеките аккумулятор и обратитесь в авторизованный сервисный центр.

LC 347iVX, LC353iVX 560 1696 - 003 - 16.12.2021Транспортировка, хранение и утилизация

ПРЕДУПРЕЖДЕНИЕ: Во избежание случайного запуска во время транспортировки переведите предохранительный ключ в положение "0", извлеките аккумулятор и подождите не менее 5 секунд. Установка изделия в положение для транспортировки

1. Ослабьте нижние ручки.

2. Переместите ручки в нижние положения в пазах с

левой и правой стороны изделия.

3. Сложите рукоятку вперед.

4. Снимите травосборник.

• На литий-ионные аккумуляторы в комплекте изделия распространяются требования, предъявляемые к опасным товарам.

• Соблюдайте специальные требования к перевозке коммерческим транспортом, указанные на упаковке и ярлыках.

• При подготовке изделия к транспортировке тщательно выполняйте все требования, предъявляемые к опасным веществам. Могут также применяться требования местного законодательства.

• Перед транспортировкой всегда извлекайте аккумулятор.

• Заклейте разъемы аккумулятора лентой и закрепите аккумулятор таким образом, чтобы во время транспортировки он не мог сместиться.

• Надежно закрепите изделие на время транспортировки.

• Перед помещением агрегата на хранение дайте ему остыть.

• Перед транспортировкой всегда извлекайте аккумулятор.

• Во избежание несчастных случаев при помещении агрегата на хранение убедитесь, что к нему не подключен аккумулятор.

• Храните зарядное устройство в закрытом и сухом

• Храните аккумулятор и зарядное устройство в сухом отапливаемом помещении.

• Храните аккумулятор отдельно от зарядного устройства.

• Не допускается хранение аккумулятора в местах, где возможно возникновение статического электричества. Нельзя хранить аккумулятор в металлической коробке.

• Храните агрегат при температуре окружающей среды в диапазоне от -10 до 40 °C.

• Храните аккумулятор при температуре окружающей среды в диапазоне от 5 до 25 °C и не подвергайте воздействию прямых солнечных

• Храните зарядное устройство при температуре окружающей среды в диапазоне от 5 до 45 °C и не подвергайте воздействию прямых солнечных

• Перед помещение аккумулятора на длительное хранение убедитесь, что он заряжен до 30-50%.

• Храните агрегат, аккумулятор и зарядное устройство в запертом помещении, вне доступа детей и лиц, не имеющих соответствующего разрешения.

• Очистите агрегат и опустошите травосборник.

• Выполняйте техобслуживание в соответствии с инструкциями, приведенными в данном руководстве по эксплуатации. См. раздел Техническое обслуживание на стр. 556

1696 - 003 - 16.12.2021 561• Перед помещением агрегата на длительное хранение проведите полное обслуживание.

Обозначения на изделии или его упаковке указывают, что данное изделие не может быть утилизировано в качестве бытовых отходов. Оно должно быть передано в соответствующий пункт для переработки электрического и электронного оборудования. Обеспечив надлежащую утилизацию данного изделия, вы поможете предотвратить потенциальное отрицательное влияние на окружающую среду и здоровье людей, которое иначе могло быть последствием неправильной утилизации. Более подробную информацию о переработке данного изделия получите в Городском управлении, у службы, занимающейся переработкой бытовых отходов либо в магазине, где вы приобрели изделие. Технические данные Технические данные LC 247i LC 347iVX LC 353iVX Мотор привода ножей Тип двигателя Двигатель постоян- ного тока BLDC (бесщеточный), 36 В Двигатель постоян- ного тока BLDC (бесщеточный), 36 В Двигатель постоян- ного тока BLDC (бесщеточный), 36 В Частота вращения двигателя - SavE,

2600 об/мин 2600 об/мин 2600 об/мин Частота вращения двигателя - номиналь- ная, об/мин 3000 об/мин 3000 об/мин 3000 об/мин Частота вращения двигателя - высокая нагрузка, об/мин 3500 об/мин 3500 об/мин 3500 об/мин Мощность двигателя – макс., кВт 0,96 0,96 1,05 Мощность двигателя – номинальная, кВт 0,75 0,75 0,9 Приводной двигатель Мощность двигателя – номинальная, кВт Неприменимо 0,25 0,25 Скорость самостоятельного хода, км/ч Неприменимо 3,0–4,5 3,0–4,5 Уровни регулировки скорости Неприменимо 4 4

Вес без травосборника (без аккумулято-

24,5 26 28 Вес с травосборником (вкл. 2 x BLi30), кг 30,5 32,0 34,5 Аккумулятор Тип аккумулятора Аккумуляторная серия Husqvarna Рабочий цикл аккумулятора 562 1696 - 003 - 16.12.2021LC 247i LC 347iVX LC 353iVX Время непрерывной работы от аккумуля- тора, минуты, (на холостом ходу) с вклю- ченной функцией SavE, с одним аккумуля- тором Husqvarna 7,7 А·ч (Bli30).

Время непрерывной работы от аккумуля- тора, минуты, (на холостом ходу) в стан- дартном режиме, с одним аккумулятором Husqvarna 7,7 А·ч (Bli30).

Уровень мощности звука, измеренный, дБ(A)

Уровень мощности звука, гарантирован- ный L

Уровень шумового давления на уши опе- ратора, дБ (A)

0,42 0,42 2,64 Режущее оборудование Высота кошения, мм 20-75 мм 20-75 мм 20-75 мм Ширина резки, см 47 47 53 Нож стандартный Collect 5905934-10 Collect 5905934-10 Collect 5940757-10 Нож, принадлежности Mulch 5907010-10 Mulch 5907010-10 Mulch 5950072-10 Емкость травосборника, л 55 55 60 Данные о радиочастотах для Bluetooth

LC 247i LC 347iVX LC 353iVX Диапазон частот, ГГц Неприменимо 2,4-2,4835 2,4-2,4835 Выходная мощность, макс., дБм Неприменимо 4 4

Излучение шума в окружающую среду измеряется как мощность звука (L

) согласно директиве ЕС 2000/14/EC.

Указанные данные об уровне шумового давления имеют погрешность (K) 1,5 дБ(A).

Указанные данные об уровне вибрации имеют погрешность (K) 1,5 м/с

. Заявленное суммарное зна- чение вибрации измерено в соответствии со стандартом EN 62841-4-3, приложение I, и может быть использовано для сравнения одного агрегата с другим, а также для предварительной оценки воздей-

1696 - 003 - 16.12.2021 563Рекомендованные аккуму-

Тип Емкость аккуму- лятора, А·ч Напряжение, В Масса, фунт / кг BLi20 Литий-ионный 4,0 36 2,6/1,2 BLi30 Литий-ионный 7,7 36 4,2/1,9 Рекомендованные зарядные устройства для указан- ных аккумуляторов, BLi Входное напря-

Частота, Гц Мощность, Вт QC80 100-240 50-60 80 40-C80 100-240 50-60 68,8 QC250 100-240 50-60 250 564 1696 - 003 - 16.12.2021Декларация о соответствии Декларация соответствия требованиям ЕС Мы, компания Husqvarna AB, SЕ-561 82 Huskvarna, Швеция, тел.: +46-36-146500, с полной ответственностью заявляем, что агрегат: Описание Газонокосилка Марка Husqvarna Тип / Модель LC 247i Идентификация Серийные номера начиная с 2021 года и далее полностью соответствует следующим директивам и

2006/42/EC "О механическом оборудовании" 2014/30/EU "об электромагнитной совместимости" 2000/14/EC "Об излучении шума в окружающую среду" 2011/65/EU "Об ограничении использования определенных опасных веществ в электрическом и электронном оборудовании" а также требованиям следующих стандартов и/или технических регламентов: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018. Уполномоченная организация: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala подтвердила соответствие Директиве Совета ЕС 2000/14/EC, процедура оценки соответствия: Приложение VI. Информацию по излучению шума см. в разделе Технические данные на стр. 562

Huskvarna, 2021-12-01 Клаес Лосдал (Claes Losdal), директор отдела разработок/садовая техника, Husqvarna AB Ответственный за техническую документацию 1696 - 003 - 16.12.2021 565Декларация соответствия требованиям ЕС Мы, компания Husqvarna AB, SЕ-561 82 Huskvarna, Швеция, тел.: +46-36-146500, с полной ответственностью заявляем, что агрегат: Описание Газонокосилка Марка Husqvarna Тип / Модель LC 347iVX, LC 353iVX Идентификация Серийные номера начиная с 2021-12-01 года и далее полностью соответствует следующим директивам и

2006/42/EC "О механическом оборудовании" 2014/53/EU "О радиооборудовании" 2000/14/EC "Об излучении шума в окружающую среду" 2011/65/EU "Об ограничении использования определенных опасных веществ в электрическом и электронном оборудовании" а также требованиям следующих стандартов и/или технических регламентов: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018, EN ETSI 300 328 v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4. Уполномоченная организация: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala подтвердила соответствие Директиве Совета ЕС 2000/14/EC, процедура оценки соответствия: Приложение VI. Информацию по излучению шума см. в разделе Технические данные на стр. 562

Huskvarna, 2021-12-01 Клаес Лосдал (Claes Losdal), директор отдела разработок/садовая техника, Husqvarna AB Ответственный за техническую документацию Зарегистрированные товарные знаки Словесный знак Bluetooth
