KASUTUSJUHEND LC 353iVX HUSQVARNA
Veaotsing....201
Transportimine, hoiulepanek ja utiliseerimine....202
Tehnilised andmed.... 204
Vastavusdeklaratsioon....206
Registreeritud kaubamärgid....207
Sissejuhatus
Toote kirjeldus
Tooteks on lükatav ja pöörlev muruniiduk. Muru kogutakse rohukogurisse. Kui soovite, et muru väljutataks tagant, eemaldage rohukogur. Selleks et muru lõigataks väetiseks, paigaldage multšimiskomplekt (lisavarustus).
Kasutusotstarve
Kasuta toodet muru pügamiseks. Ära kasuta toodet muude tööde tegemiseks.
- Mootori pidurikäepide
- Käivitustõkesti
- Rohukogur
- Tagumine kate
- Ohutuslüliti
- Juhtraua nupp
- Akukate
- Lõikekõrguse regulaator

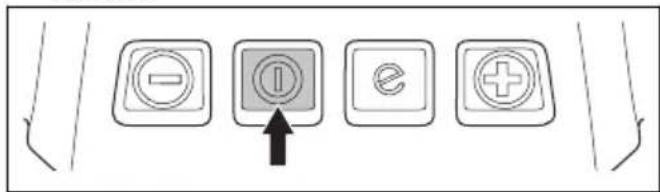

- Nupp ON/OFF

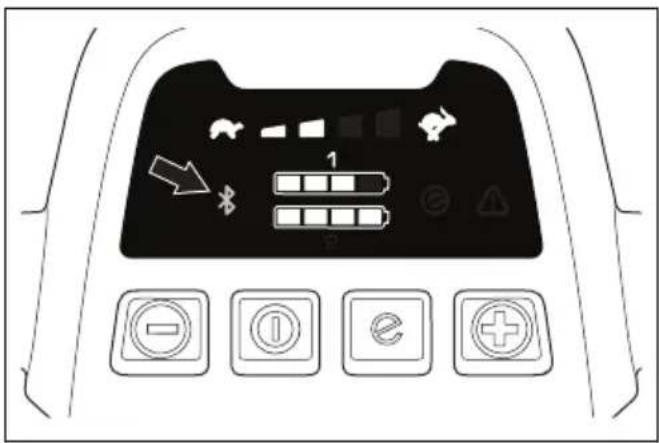

- Juhtmeta Bluetooth®-tehnoloogia näidik
- Tõstekäepidemed

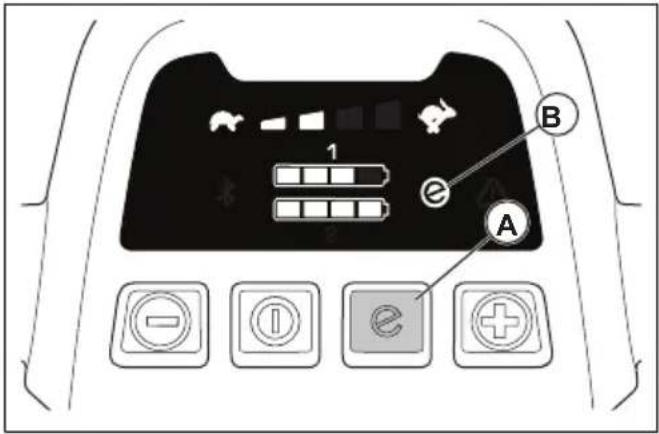

- SavE-näidik
- Akunäidik
-
Kiirusenäidik (LC 347iVX, LC 353iVX)
-
Kiiruse vähendamise nupp (LC 347iVX, LC 353iVX)
- Kiiruse suurendamise nupp (LC 347iVX, LC 353iVX)
- Sümbolid
- Lõikekorpus
- Kasutusjuhend
- Andmesilt
- Veo käepide (LC 347iVX, LC 353iVX)
- Akulaadija (lisatarvik)
- Aku (lisatarvik)
- Törke LED-tuli (LC 247i)
- Törke LED-tuli (LC 347iVX, LC 353iVX)
- SavE-nupp (LC 247i)
- SavE-nupp (LC 347iVX, LC 353iVX)

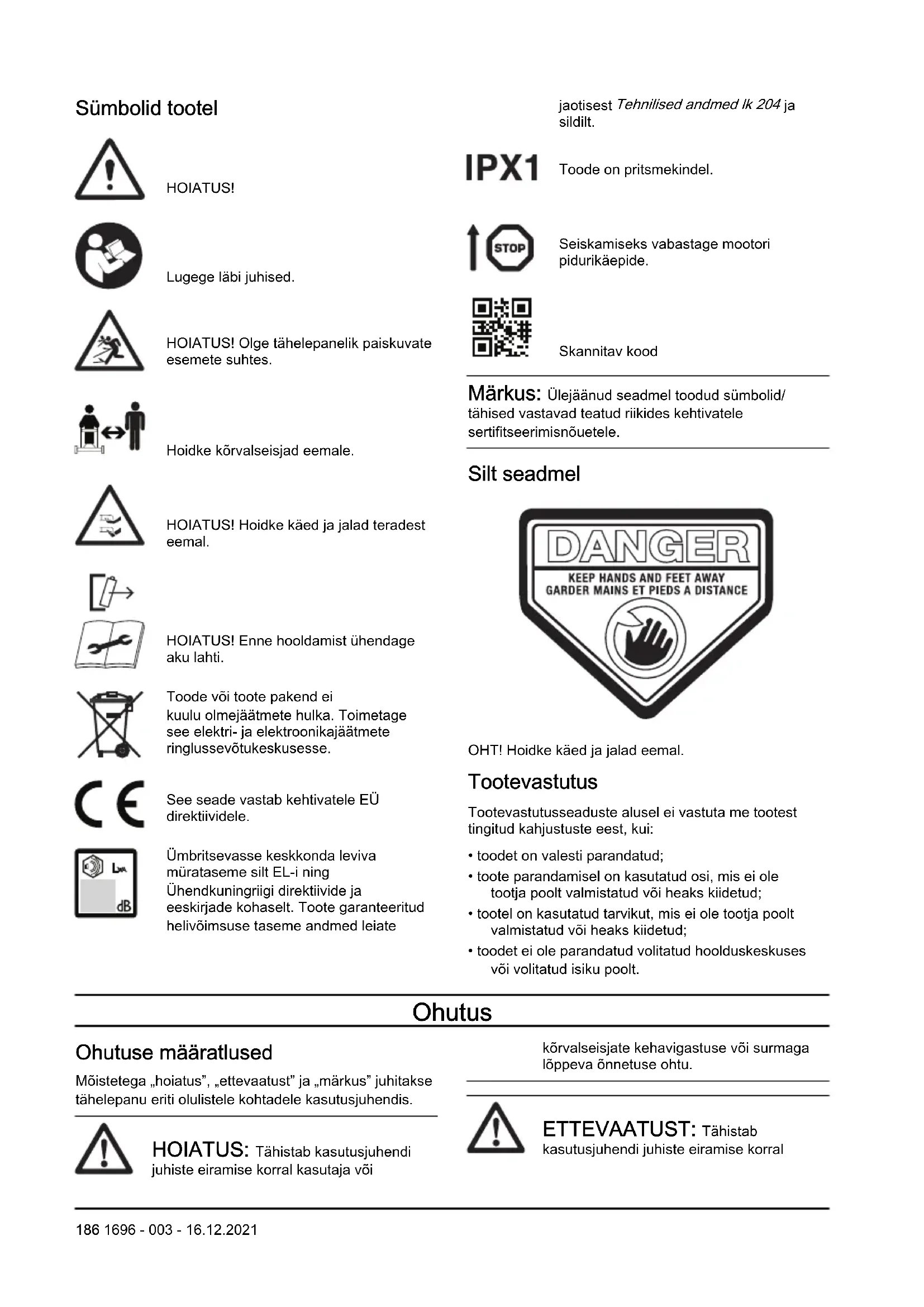

Sümbolid tootel
jaotisest Tehnilised andmed Ik 204 ja sildilt.
HOIATUS!
Toode on pritsmekindel.
Lugege läbi juhised.
Seiskamiseks vabastage mootori pidurikäepide.
HOIATUS! Olge tähelepanelik paiskuvate esemete suhtes.
Skannitav kood
Hoidke kõrvalseisjad eemale.
Märkus: Ülejäänud seadmel toodud sümbolid/tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele.
HOIATUS! Hoidke käed ja jalad teradest eemal.
Silt seadmel
HOIATUS! Enne hooldamist ühendage aku lahti.
Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete ringlussevõtukeskusesse.
OHT! Hoidke käed ja jalad eemal.
See seade vastab kehtivatele EÜ direktiividele.
Tootevastutus
Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:
• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.
Ümbritsevasse keskkonda leviva
mürataseme silt EL-i ning
Ühendkuningriigi direktiivide ja
eeskirjade kohaselt. Toote garanteeritud
helivõimsuse taseme andmed leiate
Ohutus
Ohutuse määratlused
Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.
kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.
HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või
ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral
seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.
Märkus: Tähistab antud olukorras vajalikku lisateavet.
Üldised tooteohutuse hoiatused
HOIATUS: Lugege läbi köik tootega kaasas olevad hoiatused, juhised, tehnilised andmed ning tutvuge joonistega. Alltoodud juhiste eiramine vöib pöhjustada elektrilöögi, tulekahju ja/vöi ohtliku kehavigastuse.
Hoidke köik ohutusalased märkused ja juhised edasiseks kasutamiseks alles. Hoiatustes kasutatud möiste „toode“ tähistab vörgutoitel (juhtmega) elektritööriista vöi akutoitel (juhtmeta) elektritööriista.
Tööala ohutus
- Hoidke tööala puhas ja tagage hea valgustatus. Segamini või hämarad alad on önnetusealtid.
- Ärge kasutage toodet plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Toode võib tekitada sädemeid, mis võivad tolmu või aurud süüdata.
- Hoidke toote kasutamise ajal lapsed ja kõrvalseisjad tööalast eemale. Tähelepanu hajumine võib põhjustada kontrolli kaotamist.
Elektriohutus
- Elektritööriista pistikud peavad pistikupesaga ühilduma. Ärge muutke pistikut mis tahes viisil. Ärge kasutage maandusega toodete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
- Väldi kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliidid ja külmikud). Keha maandamise korral on elektrilöögi oht suurem.
- Ärge laske toodetel kokku puutuda vihma ega niiskusega. Toote sisse tunginud vesi suurendab elektrilöögiohtu.
- Kasutage juhet õigesti. Ärge kunagi kasutage kaablit toote kandmiseks, tömbamiseks või pistikupesast eemaldamiseks. Kaitske juhet kuumuse, öli, teravate servade ja liikuvate osade eest. Kahjustatud või sõlmes juhe suurendab elektrilöögi ohtu.
- Tootega öues töötamisel kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
- Kui toote kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitsmega (RCD) kaitstud toidet. RCD kasutamine vähendab elektrilöögi ohtu.
Inimeste kaitsmine
- Olge toote kasutamisel tähelepanelik, jälgige oma tegevust ja kasutage tervet möistust. Ärge kasutage toodet, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus toote kasutamise ajal võib lõppeda raskete kehavigastustega.
- Kasuta isikukaitsevahendeid. Kasutage alati kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver või kõrvaklapid) kasutamine vähendab kehavigastuste ohtu.
- Vältige soovimatut käivitumist. Enne toote ühendamist toiteallika ja/või akuga, üles tõstmist või kandmist veenduge, et lüliti oleks väljalülitatud asendis. Kui kannate toodet nii, et sõrm on toitelülitil, või ühendate toote vooluvõrku, kui toitelüliti on sisse lülitatud, võib see lõppeda önnetusega.
- Eemaldage enne seadme sisselülitamist köik reguleerimis- ja mutrivõtmed. Seadme pöörleva osa külge jäetud mutri- või muu võti võib tekitada kehavigastusi.
- Ärge kūünitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal. See tagab ootamatutes olukordades seadme üle parema kontrolli.
- Kandke nõuetekohaseid riideid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juuksed ja rõivad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võivad liikuvate osade vahele kinni jääda.
- Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ja neid kasutatakse öigesti. Tolmukogumise kasutamise abil saab vähendada tolmuga seotud ohte.
- Ärge muutuge tööriistade sagedasest kasutusest hooletuks ning ärge eirake tööriistade ohutu kasutamise põhimõtteid. Hooletu tegevus võib ka murdosa sekundi jooksul põhjustada tõsiseid kehavigastusi.
Toote kasutamine ja hooldamine
- Ärge koormake toodet üle. Kasutage rakenduse jaoks öiget toodet. Öige toode teeb töö ära paremini, ohutumalt ja ettenähtud kiirusel.
- Ärge kasutage toodet, kui see lüliti vajutamisel ei lülitu sisse ega välja. Mis tahes toode, mida pole võimalik lüliti abil juhtida, on ohtlik ja tuleb viivitamatult parandada.
- Enne toote reguleerimist, tarvikute vahetamist või hoiustamist eemaldage pistik toiteallikast ja/või eemaldage toote küljest aku, kui see on eemaldatav. Taolised ennetavad ohutusmeetmed vähendavad toote tahtmatu käivitamise ohtu.
-
Hoidke toodet, mida te parasjagu ei kasuta, lastele kättesaamatus kohas ning ärge lubage toodet kasutada isikutel, kes ei oska seda kasutada või pole neid juhiseid läbi lugenud. Tooted on väljaõppeta kasutajate käes ohtlikud.
-
Hooldage tooteid ja lisatarvikuid. Kontrollige liikuvate osade joondust ja kinnitusi, osade purunemist või muid toote kasutamist mõjutada võivaid tegureid. Kahjustuse korral laske seade enne kasutamist remontida. Paljude õnnetuste põhjuseks on toote puudulik hooldus.
- Hoidke lõikevahendid teravad ja puhtad. Nõuetekohaselt hooldatud teravate lõikeservadega lõikevahendite kinnikiilumise tõenäosus on väiksem ja neid on hõlpsam juhtida.
- Järgige toote, tarvikute, tööriistaotsakute jm kasutamisel neid juhiseid ning arvestage töötingimuste ja -ülesandega. Toote kasutamine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.
- Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Libedate käepidemete ja haardepindade korral ei ole ootamatutes olukordades võimalik toodet ohutult käsitseda ja juhtida.
Teenus
- Laske toodet hooldada kvalifitseeritud remonditehnikul, kasutades ainult identseid varuosi. See tagab toote ohutuse säilimise.
- Ärge kunagi hooldage kahjustatud akusid. Akusid võib hooldada üksnes tootja või volitatud teenusepakkuja.
Akutööriistade kasutamine ja hooldamine
- Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija vöib koos teist tüüpi akuga kasutades tuleohtu pöhjustada.
- Kasutage toodetega vaid spetsiaalselt neile loodud akusid. Teisi akukogumeid kasutades riskite vigastuste ja tulekahjuga.
- Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.
- Väärkasutamise korral võib akust vedelikku lekkida; vältige kokkupuudet. Kokkupuute korral loputage kannatada saanud kohta veega. Kui vedelik satub silma, loputage silma veega ja pöörduge arsti poole. Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.
- Ärge kasutage defektset või muudetud akut või tööriista. Kahjustatud või muudetud akud võivad käituda ettearvamatult ning põhjustada tule-, plahvatus- või vigastusohtu.
- Ärge laske akul või tööriistal puutuda kokku tulega või liiga kõrgete temperatuuridega. Kokkupuude üle 130 °C temperatuuriga võib põhjustada plahvatuse.
- Järgige kõiki laadimisjuhiseid ja ärge vahetage akut või tööriista temperatuuril, mis jääb väljapoole juhistes kirjeldatud temperatuurivahemikku. Aku laadimine valesti või väljaspool selleks ettenähtud
temperatuurivahemikku võib akut kahjustada ja suurendada tuleohtu.
Muruniiduki ohutusalased hoiatused
- Ärge kasutage muruniidukit halva ilmaga (eelkõige äikesetormi ajal). See vähendab pikselöögi ohtu.
- Kontrollige põhjalikult, kas muruniiduki kasutuskohas on elusloodust. Muruniiduk võib töötades elusloodust kahjustada.
- Kontrollige hoolikalt muruniiduki kasutuskohta ning eemaldage sealt köik kivid, oksad, traadid, luud ja muud võõrkehad. Öhku paiskuvad esemed võivad tekitada kehavigastusi.
- Enne muruniiduki kasutamist kontrollige alati visuaalselt, et lõiketera, terapolt või terakoost ei oleks kulunud ega kahjustatud. Kulunud või kahjustatud osad suurendavad kehavigastuse ohtu.
- Enne kasutamist veenduge, et toitekaablil ja pikendusjuhtmel ei oleks kahjustuste või vananemise märke. Ärge kasutage muruniidukit, kui selle toitekaabel on kahjustatud või kulunud. Kui kaabel saab kasutamise käigus kahjustada või see kulub, lülitage muruniiduk välja ning ärge puudutage kaablit enne, kui selle toiteallikast lahutate. Kahjustatud toitekaabel või pikendusjuhe võib põhjustada elektrilöögi, tulekahju ja/või raske kehavigastuse.
- Kontrollige rohukogurit sageli kulumise või kahjustumise suhtes. Kulunud või kahjustatud rohukogur võib suurendada kehavigastuse ohtu.
- Hoidke kaitsmed paigaldatuna. Kaitsmed peavad olema töökorras ja öigesti paigaldatud. Kaitse, mis on lahti tulnud, kahjustunud või ei tööta korralikult, võib tekitada kehavigastusi.
- Hoidke kõik jahutusõhu sisselaskeavad prahist puhtad. Blokeeritud õhu sisselaskeavad ja praht võivad põhjustada ülekuumenemist või tuleohtu.
- Kandke muruniiduki kasutamisel alati libisemiskindlaid kaitsejalatseid. Ärge kasutage muruniidukit paljajalu ega lahtiste sandaalidega. See vähendab liikuva lõiketeraga kokkupuutel jalalabade vigastusohtu.
- Kandke muruniidukiga töötamisel alati pikki pükse. Katmata naha korral suureneb paiskuvatest esemetest tingitud vigastusoht.
- Muruniidukit ei tohi kasutada märja muru korral. Köndige ja ärge kunagi jookske. See vähendab libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
- Ärge kasutage muruniidukit liiga järskudel kallakutel. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
- Kallakul töötades tagage alati kindel asend, töötage masinaga risti üle kallaku, mitte otse üles või alla, ning olge suuna muutmisel äärmiselt ettevaatlik. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
- Tagurdamisel ja muruniiduki enda poole tömbamisel olge väga ettevaatlik. Olge tähelepanelik oma
ümbruse suhtes. See vähendab töötamisel komistamisohtu.
- Hoidke toitekaabel lõiketeradest eemal. Kahjustatud toitekaabel võib põhjustada elektrilöögi, tulekahju ja/või raske kehavigastuse.
- Kui kaabel läheb sõlme või saab kahjustada, lülitage masin välja ja eemaldage pistik vooluvõrgust. Sõlmes või kahjustatud kaablid suurendavad elektrilöögiohtu.
- Ärge puudutage lõiketerasid ja muid ohtlikke liikuvaid osi, kui need alles liiguvad. See vähendab liikuvate osade põhjustatud vigastusohtu.
- Kui eemaldate kinnikiilunud materjali või puhastate muruniidukit, veenduge, et kõik toitelülitid oleks välja lülitatud ja toitekaabel oleks lahti ühendatud. Muruniiduki ootamatu töölehakkamine võib tekitada raske kehavigastuse.
Rikkevoolukaitse
- Kasutage rikkevoolukaitset, mille rakendumisvool on kuni 30 mA.
Üldised ohutuseeskirjad
HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.
- Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
- Toode tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.
- Olge alati ettevaatlik ja toimige arukalt. Kui te pole kindel, kuidas toodet eriolukorras kasutada, löpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.
- Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.
- Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.
- Ärge kunagi lubage lastel või nende juhistega mittetutvunud inimestel seadet kasutada. Kohalikud kehtivad eeskirjad võivad piirata kasutaja lubatud vanust.
- Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
-
Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
-
Ärge kasutage toodet, kui see on kahjustatud.
- Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.
Tööohutus
HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.
- Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
- Kasuta isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 190.
- Veenduge, et teate, kuidas hädaolukorras mootorit kiiresti seisata.
- Toodet ei tohi kasutada vihma käes või märjas keskkonnas. Toote sisse pääsenud vesi suurendab elektrilöögi ohtu.
- Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.
- Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.
- Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Seisake mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku. Oodake, kuni liikuvad osad peatuvad. Kontrollige toodet kahjustuste suhtes. Kinnitage lahtised osad korralikult. Parandage kahjustused ja asendage kahjustatud osad. Laske parandustöid teha volitatud hooldustöökojas.
- Kui mootor töötab, ärge kinnitage kunagi mootori pidurikäepidet püsivalt käepideme külge.
- Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
- Olge toote kasutamisel alati toote taga.
- Toote kasutamisel hoidke mölema käega käepidemest ja köik toote rattad maas. Hoia käed ja jalad pöörlevatest teradest eemal.
- Vältige mootori käivitamisel või toote kasutamisel toote kallutamist.
- Olge toote tagasisuunas tömbamisel ettevaatlik.
- Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toode üles tõsta, seisake esmalt mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku.
- Ärge köndige toote kasutamise ajal tagurpidi.
- Seisake mootor, kui toodet on vaja transportimiseks kallutada või kui peate ületama ilma muruta ala, näiteks kruusa-, kivi- või asfalttee.
- Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal köndige.
-
Enne lõikamiskõrguse muutmist seisake mootor. Ärge kunagi tehke reguleerimisi, kui mootor töötab.
-
Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.
- Toote kasutamise ajal esinev vibratsioon võib jaotises Tehnilised andmed Ik 204esitatud vibratsiooniväärtusest erineda. Erinevus tuleneb toote erinevatest kasutusviisidest. Kui kasutate toodet sageli või kaua aega, tehke regulaarselt pause, et vältida vibratsioonist tingitud vigastusi.
Ohutusjuhised kasutamisel
Isikukaitsevahendid
HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.
- Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüuja poole.
- Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.
• Kandke tugevaid pikki pükse. - Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.
- Soovitame kasutada kuulmiskaitset.
Toote ohutusseadised
HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.
- Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
- Ärge eemaldage ohutusseadmeid ega tehke neile muudatusi.
- Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta.

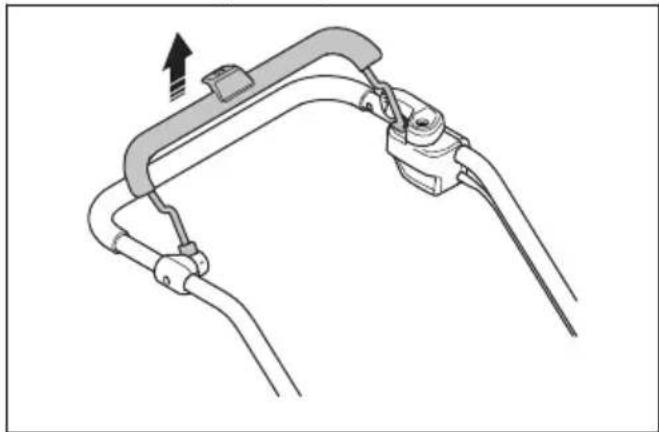

Lõikeosa katte kontrollimine
Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.
- Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

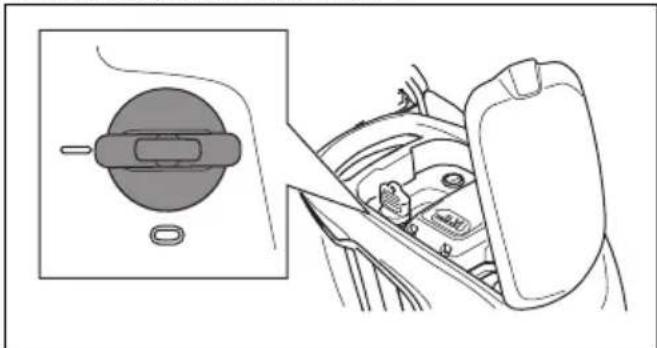

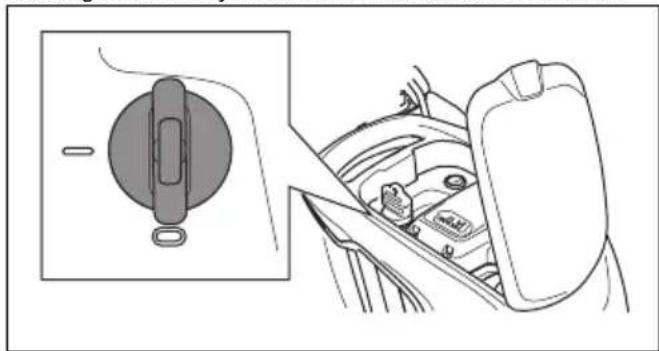

Ohutuslüliti asub akukaane all. Ohutuslüliti abil ühendatakse aku, mis varustab mootori toitega.
- Ohutuslüliti kontrollimiseks käivitage ja seisake mootor.
- Kui ohutuslüliti on töökorras, siis käivitub mootor üksnes ohutuslüliti keeramisel asendisse 1.
• Käivitage seade. Vt jaotist Töö Ik 193.
• Vabasta mootori pidurikäepide.
- Veendu, et toode on seiskunud. Kui mootor kolme sekundi jooksul ei seisku, laske mootoripidurit Husqvarna volitatud hooldustöökojas reguleerida.

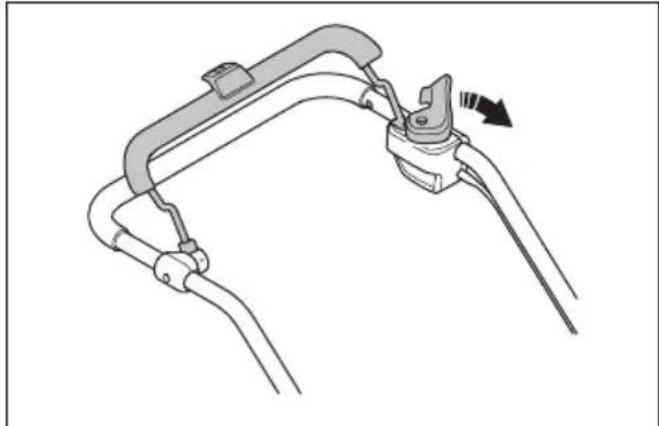

Käivitustõkesti kontrollimine
Kontrollige, kas käivitustökesti takistab mootori tööd.
-

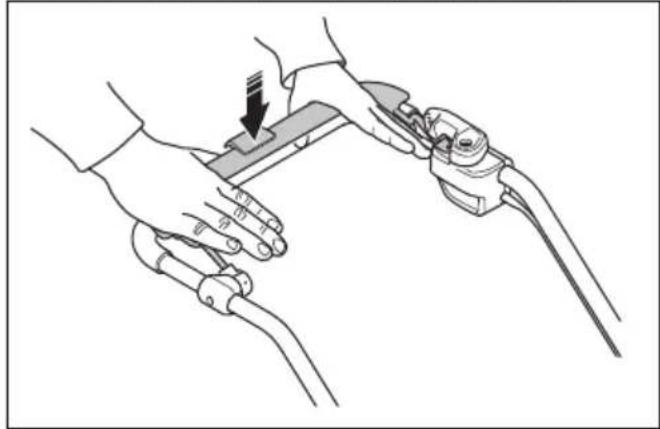

Lükake mootori pidurikäepidet juhtraua suunas. Käivitustõkesti peatab liikumise.
-

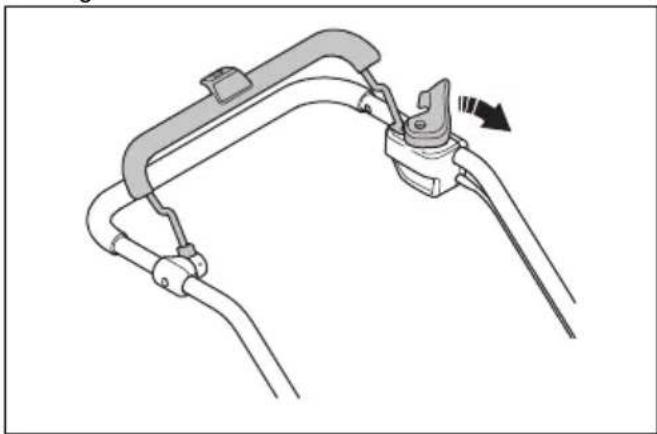

Lükake käivitustõkesti välja.
- Laske käivitustökesti lahti ja veenduge, et see läheks tagasi lähteasendisse.
HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.
- Kasutage seotud Husqvarna toodete toiteallikana alati üksnes Husqvarna taaslaetavaid akusid. Kehavigastuse vältimiseks ära kasuta akut muude seadmete toiteallikana.
- Ärge kasutage mittetaaslaetavaid akusid.
- Elektrilöögioht! Ärge ühendage akuklemme vötmete, müntide, kruvide või muude metallesemetega. See võib tekitada akus lühise.
- Ärge asetage esemeid aku öhuavade sisse ja ette.
- Väldi aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib plahvatada ja põhjustada põletusi ja/või keemilisi põletusi.
- Vältige aku kokkupuudet vihma ja märja keskkonnaga.
- Vältige aku kokkupuudet mikrolainete ja körgsurvega.
- Ärge demonteerige ega löhkuge akut.
- Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seejärel pöörduge arsti poole.
- Kasutage toote akut üksnes juhul, kui õhutemperatuur on vahemikus 5 °C kuni 40 °C.
- Kasutage akulaadijat üksnes juhul, kui õhutemperatuur on vahemikus 5 °C kuni 40 °C.
- Akut ei laeta, kui aku temperatuur on üle 50 °C.
- Ärge puhastage akut või akulaadijat veega. Vt jaotist Aku ja akulaadija puhastamine Ik 200.
- Ärge kasutage defektset või kahjustatud akut.
- Ladustage akusid metallesemetest (nt naelad, mündid, ehted) eemal.
Akulaadija ohutus
HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.
- Kasutage Husqvarna asendusakude laadimiseks ainult QC akulaadijaid.
- Elektrilöögi ja lühise oht. Ärge asetage esemeid laadija öhuavade sisse ja ette. Ärge püüdke akulaadijat lahti monteerida. Ärge ühendage laadija klemme metallesemete külge. Kasutage heakskiidetud vörgupistikupesa.
-
Toode tekitab töötades elektromagnetvälja. Teatud tingimustel vöib väli häirida aktiivsete vöi passiivsete meditsiiniliste implantaatide tööd. Raskete vöi surmaga lõppevate kahjustuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle toote kasutamist nõu oma arsti ja implantaadi valmistajaga.
-
Kontrollige regulaarselt, kas akulaadija toitejuhe on kahjustada saanud ja kas sellel on pragusid.
- Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast lahutamiseks tömmake pistikut. Ära tömba toitejuhet.
- Vältige toitejuhtme ja pikendusjuhtme kokkupuudet vee, öli ja teravate servadega. Jälgige, et juhe ei jääks uste, väravate jms vahele. See võib põhjustada laadija sattumise pinge alla.
- Ärge puhastage akulaadijat veega.
- Akulaadijat võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad akulaadijat ohutult ning mõistavad seotud ohtusid. Lapsed ei tohi akulaadijaga mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.
- Ärge laadige akulaadijas mittelaetavaid akusid.
- Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Ärge katke akulaadijat. Suitsu või tule tekke korral eemaldage pistik akulaadijast.
- Ärge kunagi kasutage defektset või kahjustunud akulaadijat.
- Laadige akut ainult hea öhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut märjas keskkonnas.
Ohutusjuhised hooldamisel
HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.
- Hooldustööde ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0 ja eemaldage aku. Enne hooldustööde alustamist oodake vähemalt viis sekundit.
- Hooldage toodet ainult selle kasutusjuhendi järgi. Põhjalikumad ja keerukamad tööd laske teha volitatud hooldustöökojas. Lisateavet küsige lähimast hooldustöökojast.
- Toote kasutusea tõstmiseks ja önnetuste ohu vähendamiseks tehke kõik hooldustööd korrektselt.
- Asendage kahjustatud, kulunud ja katkised osad. Kasutage alati tootja originaalvaruosi. Muud varuosad võivad toodet kahjustada ja suurendada õnnetuste ohtu.
- Vigastuste vältimiseks ärge eemaldage ohutusseadmeid ega tehke neile muudatusi.
- Lõikeosa käsitsedes kandke alati tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.
- Parima ja ohutuima töö tagamiseks hoidke lõikeservad teravana ja puhtana.
-
Laske hooldustöökojas toodet korrapäraselt kontrollida ning teha vajalikke seadistamisi ja parandusi.
-
Järgige tarvikute vahetamise juhiseid. Kasutage ainult tootja valmistatud tarvikuid.
- Kui toodet ei kasutata, eraldage toode, aku ja akulaadija ning hoidke neid kuivas ja lukustatud
siseruumis. Veenduge, et lastel ja ilma vastava volituseta kõrvalistel isikutel puuduks juurdepääs tootele, akule ja akulaadijale.
Kokkupanek
Sissejuhatus
HOIATUS: Enne toote kokkupanemist lugege läbi ohutust puudutav peatükk.
HOIATUS: Kokkupanemise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.
Käepideme reguleerimine
- Keerake alumised hoovad lahti.
- Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse.
-
Reguleerige käepideme körgus ühte kahest vöimalikust asendist.
-
Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klõpsatus.
Rohukoguri kokkupanek
- Kinnitage rohukoguri raam rohukoti külge nii, et koti jäik osa jääb põhja. Hoidke raami käepidet rohukoti peal.
-
Kinnitage rohukoguri raami alumine osa rohukoguri allosas asuvasse soonde.
-
Kinnitage rohukott klambritega rohukoguri raami külge.
-
Kinnitage rohukoguri raami alumine osa rohukoguri allosas asuvasse soonde.
- Kinnitage rohukott klambritega rohukoguri raami külge.
- Kergitage tagakaant.
- Kinnitage rohukogur raami ülaservale.
- Asetage rohukoguri alaosa muru väljaviskekanalisse.
-
Kergitage tagakaant ja eemaldage rohukogur.
-
Asetage multšikork väljaviskekanalisse. 3. Asendage lõiketera multšimiskomplektis oleva
multšimisteraga. Vt jaotist Lõiketera vahetamine Ik 200.
Töö
Sissejuhatus
HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.
Husqvarna Connect
Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:
• Täiendav tooteteave.
• Toote osade ja hoolduse alane teave ja abi.
Toote Husqvarna Connect kasutamise alustamine
- Laadi rakendusHusqvarna Connect oma mobiilsideseadmesse.
- Registreeruge Husqvarna Connect rakenduses.
- Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.
Märkus: Köigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võta ühendust hooldusesindajaga.
Juhtmeta Bluetooth®-tehnoloogia
Juhtmeta Bluetooth®-tehnoloogia sümbol süttib, kui tootega on ühenduse loonud teie mobiilseade.
Toote seadmine tööasendisse
- Pöörake käepide püstasendisse.
- Liiguta nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klõpsatus.
HOIATUS: Kasutage toodet ainult juhul, kui käepide on täiesti üles liigutatud ja ühte körguse asendisse seatud. Vt jaotist Käepideme reguleerimine Ik 192.
Lõikamiskõrguse reguleerimine
Lõikamiskõrgust saab seadistada kuuele erinevale kõrgusele.
-
Lõikamiskõrguse vähendamiseks tömmake lõikamiskõrguse hooba allapoole.
-
Lõikamiskõrguse suurendamiseks lükake lõikamiskõrguse hooba ülespoole.
ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.
Aku
HOIATUS: Enne aku kasutamist lugege läbi ohutust puudutav jaotis ja veenduge, et oleksite köigest aru saanud. Samuti tuleb läbi lugeda aku ja akulaadija kasutusjuhend ning veenduda, et kogu teave on arusaadav.
Hoidke akut ja akulaadijat öigel öhutemperatuuril.
| Õhutemperatuur | |
| Aku kasutamine 5 °C | kuni 40 °C |
| Aku laadimine 5 °C | kuni 40 °C |
Aku olek
Ekraanil kuvatakse aku järelejäänud mahtuvus ja akuga seotud mis tahes probleemid. Aku mahtuvus kuvatakse viie sekundi jooksul pärast seadme väljalülitamist või akunäidiku nupu vajutamisel. Akul olev hoiatussümbol süttib törke ilmnemisel. Vt jaotist Aku Ik 201.
| Kõik LED-tuled põlevad Täls (75–100%). | |
| LED-tuled Aku olek | |
| LED 1, LED 2, LED 3 põ-levad | Aku on laetud 50–75% |
| LED 1, LED 2 põlevad Aku | on laetud 25–50% |
| LED 1 põleb Aku on laetud | 0–25% |
| LED 1 vilgub Aku on tühi. Laadige akut. | |
Aku laadimine
Enne esimest kasutuskorda laadige aku täis. Kliendile tarnimisel on aku laetud üksnes 30% ulatuses.
Märkus: Akulaadija tuleb ühendada tüübisildil näidatud pinge ja sagedusega võrku.
Aku laadimist ei toimu, kui aku temperatuur on üle 50 °C. Enne laadimise alustamist langetab akulaadija aku temperatuuri vajalikule tasemele.
- Ühendage akulaadija toitejuhtme üks ots akulaadija pesasse.
- Ühendage akulaadija toitejuhtme teine ots maandatud võrgupistikupesasse. Akulaadijal olev roheline märgutuli vilgub üks kord.
- Asetage aku akulaadijasse. Kui aku on akulaadijaga õigesti ühendatud, süttib laadijal roheline tuli.
- Kui aku köik märgutuled põlevad, on aku täis. Ärge laadige akut kauem kui 24 tundi.
- Akulaadija toitejuhtme võrgupistikupesast lahutamisel tõmmake pistikust, mitte juhtmest.
- Eemaldage aku laadijast.
Aku laadimisolek
Husqvarna Liitium-ioonakut saab laadida ja kasutada köikidel laadimistasemetel. Aku ei ole kahjustunud. Täis laetud aku ei tühjene, kui aku laadijasse jätta.
| LED-näidik Laadimisolek | |
| LED 1 vilgub 0–25% | |
| LED 1 põleb, LED 2 vilgub | 25–50% |
| LED 1, LED 2 põlevad, LED 3 vilgub | 50–75% |
| LED 1, LED 2, LED 3 põlevad, LED 4 vilgub | 75–100% |
| LED 1, LED 2, LED 3, LED 4 põlevad | Täielikult laetud |
Toote käivitamine (LC 247i)
- Avage akukaas.
- Asetage laetud aku ühte akuhoidikusse. Tööea pikendamiseks asetage teise akuhoidikusse teine laetud aku.
- Keerake ohutuslüliti asendisse 1.
- Olge toote taga.
- Avage käivitustõkesti.
- Lükake mootori pidurikäepidet juhtraua suunas.
- Avage akukaas.
- Asetage laetud aku ühte akuhoidikusse. Tööea pikendamiseks asetage teise akuhoidikusse teine laetud aku.
- Keerake ohutuslüliti asendisse 1.
- Olge toote taga.
- Vajutage juhtimispaneelil sisse- ja väljalülitusnuppu (A). Ekraan lülitub sisse. Akunäidikul (B) on kuvatud 2 aku laetuse tase. Töötavat akut tähistav number on kuvatud akunäidiku körval. Mudelite LC 347iVX, LC 353iVX puhul on ekraanil kuvatud ka määratud kiirus.
- Lükake mootori pidurikäepidet juhtraua suunas.
- Veo alustamiseks tömmake veo käepidet juhtraua suunas.
- Veokiiruse määramiseks neljas astmes vajutage juhtimispaneelil nuppe + ja –.
- Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele.
Funktsiooni SavE™ kasutamine (LC 247i)
Toode on varustatud akusäästufunktsiooniga (SavE™), mis pikendab aku tööiga.
- Funktsiooni käivitamiseks lükka nupp SavE ^TM asendisse 1.
- Funktsiooni seiskamiseks lükka nupp SavE ^TM asendisse 0.
Märkus: Funktsioon SavE™ seiskub automaatselt, kui pinnaolud nõuavad suuremat väljundit. Funktsioon SavE™ käivitub automaatselt uuesti, kui pinnaolud seda võimaldavad.
Funktsiooni SavE™ kasutamine (LC 347iVX, LC 353iVX)
Toode on varustatud akusäästufunktsiooniga (SavE™), mis pikendab aku tööiga.
- Funktsiooni käivitamiseks vajutage nuppu SavE ^TM (A). Ekraanil süttib SavE ^TM sümbol (B).
- Funktsiooni peatamiseks vajutage uuesti nuppu SavE™. Ekraanil kuvatud SavE™ sümbol (B) kustub.
Suure koormuse funktsioon
Kui seade niidab märga või pikka rohtu, suureneb mootori pöörete arv minutis automaatselt. Kui koormus langeb, lülitub mootor automaatselt tagasi tavarežiimile.
Automaatne taaskäivitamine
Kasutamise ajal võivad lõiketera ja mootor takistuste tõttu ajutiselt seiskuda, näiteks kui lõikekorpuse all tekib muruummistus. Kui sellisel juhul hoiate mootori pidurikäepidet allavajutatuna, proovib toode automaatselt taaskäivituda. Kui toode viie sekundi jooksul ei käivitu, võib olla vaja lõikekorpuse alune puhastada. Vt jaotist Toote puhastamine Ik 199.
HOIATUS: Enne lõikekorpuse kontrollimist vabastage mootori pidurikäepide, keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit. Takistuse eemaldamise ja toote ootamatu käivitumise korral esineb vigastusoht.
(LC 247i) toote seiskamine
HOIATUS: Keera ohutuslüliti asendisse 0, enne kui lasete tootel eemale liikuda.
- Mootori seiskamiseks vabastage mootori pidurikäepide.
- Avage akukaas ja keerake ohutuslüliti asendisse 0.

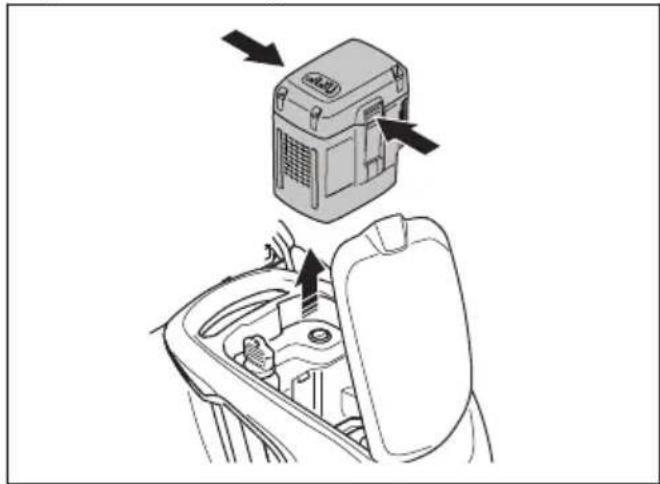

- Aku eemaldamiseks vajutage kahte vabastusnuppu ja tömmake aku välja.
HOIATUS: Keera ohutuslüliti asendisse 0, enne kui lasete tootel eemale liikuda.
- Mootori seiskamiseks vabastage mootori pidurikäepide.
- Vajutage juhtimispaneelil sisse- ja väljalülitusnuppu. Köik põlevad LED-tuled ja ekraanil kuvatud sümbolid kustuvad.
- Avage akukaas ja keerake ohutuslüliti asendisse 0.
- Aku eemaldamiseks vajutage kahte vabastusnuppu ja tömmake aku välja.
- Laadige akut, kui see on tühjenenud. Lisateavet vt Aku laadimine lk 195.
Märkus: Kui seadet teatud minutite jooksul ei kasutata, seiskub see automaatselt. Toote uuesti käivitamiseks vt jaotist Toote käivitamine (LC 347iVX, LC 353iVX) Ik 196.
Hea tulemuse saavutamiseks
- Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.
- Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
- Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.
- Hoidke lõikamiskate puhtana. Lõikamiskatte siseküljele kogunevad rohujäägid ja mustus võivad lõikamise tõhusust vähendada. Vt jaotist Toote puhastamine Ik 199.
Muru niitmine ilma paigaldatud rohukoguri või multšikorgita.
- Kergitage tagakaant ja eemaldage rohukogur.
- Kui seadmele on paigaldatud multšikork ja multšimistera, eemaldage need.
- Enne seadme kasutamist sulgege tagumine kate.
Seadme töötamise ajal väljub lõigatud rohi tagumise katte alt.
Hooldamine
Sissejuhatus
HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.
Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.
Lisateavet vt www.husqvarna.com.
Hooldusskeem
Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.
Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Ohutus Ik 186.
| Igal ka-sutuskor-ral | Üks kordkuus | Igal aas-taajal | |
| Üldkontrolli läbiviimine X | |||
| Toote puhastamine X | |||
| Kontrollige käivitustökestit * X | |||
| Veenduge, et toote ohutusseadistel poleks defekte * X | |||
| Lõikeosa kontrollimine X | |||
| Kontrollige lõikekatet * X | |||
| Kontrollige mootori pidurikäepidet * X | |||
| Veenduge, et ON/OFF nupp töötaks korralikult ja sellel poleks defekte X | |||
| Veenduge, et akul poleks kahjustusi X | |||
| Kontrollige aku laetust X | |||
| Veenduge, et aku vabastusnupud töötaksid korralikult ning et aku lukustuks kindlalt seadme külge | X | ||
| Veenduge, et akulaadijal poleks kahjustusi ja et see töötaks korrektselt X | |||
| Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi. | X |
Üldkontrolli läbiviimine
- Veenduge, et toote mutrid ja kruvid oleksid pingutatud.
- Veenduge, et toote juhtmed ei oleks sellises asendis, kus need võiksid kahjustada saada.
Toote puhastamine
- Ärge puhastage seadet veega. Vesi võib pääseda aku või mootori sisse ja põhjustada lühise või kahjustada toodet.
- Ärge kasutage seadme puhastamiseks survepesurit.
- Ärge valage vett otse mootorile.
- Eemaldage lehed, muru ja pori harja abil.
Aku ja akulaadija puhastamine
HOIATUS: Ärge puhastage akut või akulaadijat veega.
- Enne aku asetamist akulaadijasse veenduge, et aku ja akulaadija oleksid puhtad ja kuivad.
- Puhastage akuklemmid suruõhu või pehme ja kuiva riidelapiga.
- Puhastage aku ja akulaadija välispinnad pehme ja kuiva riidelapiga.
Lõikeosa kontrollimine
HOIATUS: Juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.
HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.
- Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
- Kontrollige, kas lõiketera on kahjustatud või nüri.
Märkus: Teritamise järel tuleb löiketera tasakaalustada. Löiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode pörkub vastu eset, mis pöhjustab toote seiskumise, vahetage välja kahjustatud löiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.
Lõiketera vahetamine
Vt teavet öiget tüüpi löiketera kohta jaotisest Tehnilised andmed Ik 204.
HOIATUS: Lukustage lõiketera mõne puuklotsiga, et vältida lõiketera vahetamisel sõrmede vigastamist. Lõiketera võib liikuda, kui mootor on välja lülitatud, ning sõrmed võivad lõiketera ja liikumatute osade vahele jääda.

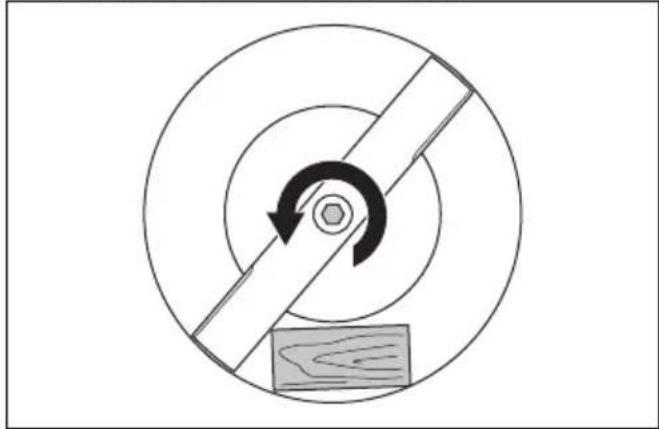

- Lukustage lõiketera mõne puuklotsiga.
- Eemaldage lõiketera polt.
- Eemaldage lõiketera.
- Eemaldage lõiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.
- Kontrollige mootori völli ja veenduge, et see poleks väändunud.

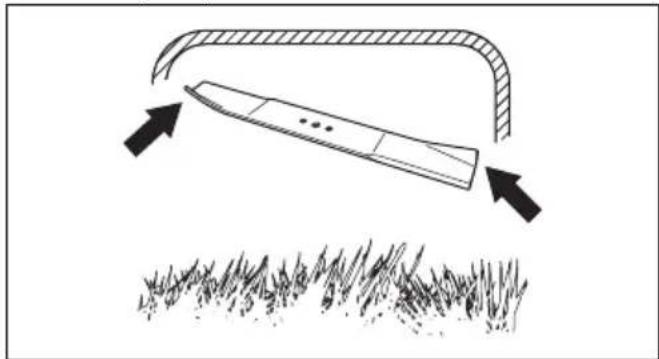

- Uue lõiketera kinnitamisel suunake nurksed otsad lõikekorpuse poole.
- Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.

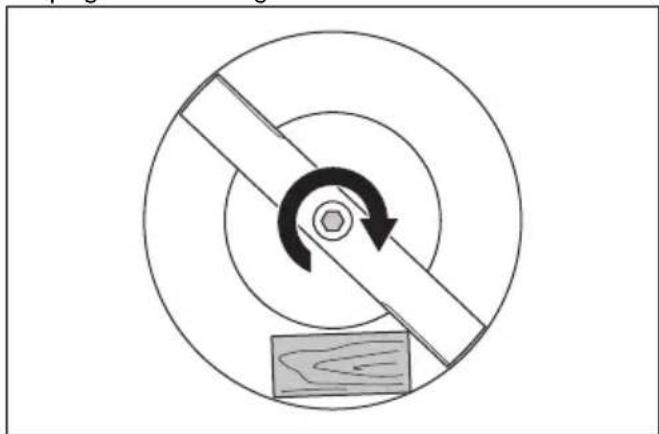

- Lukustage lõiketera mõne puuklotsiga. Kinnitage vedruseib ning pingutage polti ja seibi pingutusmomendiga 23–28 Nm.
- Keerake tera käega, veendumaks, et see pöörleb vabalt.
Veaotsing
Aku
| Aku LED-tuli Põhjus Lahendus | ||
| Roheline LED-tuli vilgub. | Aku pinge on madal. Laadige aku. Vt jaotist | Aku laadimine Ik 195. |
| Törke LED-tuli vilgub Aku | on tühjenenud. Laadige aku. Vt jaotist | Aku laadimine Ik 195. |
| Töökeskkonna temperatuur on liiga kõrge või liiga madal. | Kasutage akut keskkonnas, kus õhutemperatuur jääb vahemikku 5 °C kuni 40 °C. | |
| Ülepinge. Veendu, et toiteallika võrgupinge vastaks toote mudeli etiketil märgitule. | ||
| Törke LED-tuli põleb. Ele-mentide erinevus on liiga suur (1 V). | Pöörduge volitatud hooldustöökoja poole. | |
Akulaadija
| Akulaadija LED-tuli | Põhjus Lahendus | |
| Törke LED-tuli vilgub Töökeskkonna temperatuur on lii-ga kõrge või liiga madal. | Kasutage akulaadijat keskkonnas, kus õhutemperatuur jääb vahemikku 5 °C kuni 40 °C. | |
| Törke LED-tuli põleb. | Pöörduge volitatud hooldustöökoja poole. | |
Muruniiduk
Hoiatusindikaator (törke LED-tuli) asub akukatte ((LC 247i)) all või juhtpaneelil ((LC 347iVX, LC 353iVX)).
| Probleem Törke LED | tuli (vil-kumiste arv) | Põhjus Lahendus | |
| Törke-LED-tuli vil-gub. Toode ei tööta korralikult. | 3 Lõiketera liikumine | on takista-tud. | Keera ohutuslüliti asendisse 0, et välti-da juhuslikku käivitumist. Eemalda aku ja oota vähemalt 5 sekundit. Eemalda võimalikud takistused ja veendu, kas te-rad liiguvad vabalt. Probleemi püsimisel pöördu volitatud hooldustöökoja poole. |
| 5 Mootori kiirus langeb | biigselt ja mootor seiskub | Suurendage lõikamiskõrgust. Vt jaotist Lõikamiskõrguse reguleerimine Ik 194. | |
| 6^29 | Rattad või ülekanne on blo- keeritud. | Keera ohutuslüliti asendisse 0, et välti-da juhuslikku käivitumist. Eemalda aku ja oota vähemalt 5 sekundit. Eemaldage võimalikud takistused ja veenduge, et te-rad liiguvad vabalt. Probleemi püsimisel pöördu volitatud hooldustöökoja poole. | |
| 10 Mootori juhtseade | on liiga kuum. | Seisake mootor ja oodake, kuni see on jahtunud. | |
| Törke-LED-tuli vil-gub. Seade seis-kub. | 0 Akukonnektori tõrge. | Kontrollige akukonnektorit. | |
| 3 Mootor on ülekoormatud. | Suurendage lõikamiskõrgust. | Vt jaotist Lõikamiskõrguse reguleerimine Ik 194. | |
| 8 Aku on tühjenenuc. | Laadige aku. Vt jaotist | Aku laadimine Ik 195. | |
| 9 Aku tõrge või aku signaali pole. | Asetage aku õigesti seadmesse ja kont-rollige akukonnektorit. Kui aku tõrke LED-tuli vilgub. Vt jaotist Aku Ik 201. | ||
| 12 Vale käivitustoiming. | Mootori pidurikäepide on rakendatud enne mootori käivitumist. | Vabastage mootori pidurikäepide ja oo-dake umbes 5 sekundit. Lükka mootori pidurikäepide uuesti alla toote käivitami-seks. | |
| Muud tõrked. Muude | tõrgete ilmnemise korral keerake ohutuslüliti asendisse 0, eemaldage aku ja võtke ühendust volitatud hooldustöökojaga. | ||
Transportimine, hoiulepanek ja utiliseerimine
Sissejuhatus
HOIATUS: Transportimise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.
Seadme seadmine transportasendisse
-
Keerake alumised hoovad lahti.
-
Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse.
- Keerake käepide ettepoole.
- Eemaldage rohukogur.
Transportimine
- Liitium-ioonakudele kehtivad ohtlike kaupade veonõuded.
- Kaubandusliku transpordi korral tuleb järgida pakendamise ja märgistamise erinõudeid.
- Toote transportimiseks ettevalmistamisel järgige kindlasti ohtlikele ainetele kehtivaid eeskirju. Kehtida võivad ka kohalikud eeskirjad.
- Transpordi ajaks tuleb aku alati eemaldada.
- Katke akukonnektorid isoleerteibiga ja veenduge, et aku ei saaks transportimise ajal liikuma hakata.
- Kinnitage seade transportimise ajaks.
Hoiustamine
- Enne hoiustamist laske tootel jahtuda.
• Hoiustamise ajaks tuleb aku alati eemaldada.
- Önnetuste vältimiseks veenduge, et aku ja seade poleks hoiustamise ajal ühendatud.
- Hoidke akulaadijat suletud ja kuivas kohas.
- Hoidke akut ja akulaadijat kuivas kohas, kus pole niiskust ja miinuskraade.
- Ladustamise ajaks lahutage aku akulaadija küljest.
- Ärge hoidke akut kohas, kus vöib tekkida staatiline elekter. Ära hoia akut metallkastis.
- Hoidke toodet kohas, kus öhutemperatuur jääb vahemikku -10^ kuni 40^ .
- Hoidke akut kohas, kus öhutemperatuur jääb vahemikku 5 °C kuni 25 °C ja kuhu ei paista otsene päikesevalgus.
- Hoidke akulaadijat kohas, kus öhutemperatuur jääb vahemikku 5 °C kuni 45 °C ja kuhu ei paista otsene päikesevalgus.
- Enne aku pikemaajalist hoiustamist laadige see 30–50% ulatuses täis.
- Hoidke seadet, akut ja akulaadijat suletud ruumis, kuhu ei pääse lapsed ja volitamata kõrvalised isikud.
- Puhastage toode ja veenduge, et rohukogur oleks tühi.
- Tehke kasutusjuhendis toodud hooldustoimingud. Vt jaotist Hooldamine Ik 199.
- Enne toote pikaajalist hoiustamist tehke sellele täishooldus.
Körvaldamine
Tootel või selle pakendil olevad sümbolid viitavad, et toodet ei tohi visata olmeprügi hulka. See tuleb toimetada ettenähtud vastuvõtupunkti, kus elektri- ja elektroonikaseadmed võetakse uuesti ringlusesse.
Hoolitsedes toote eest öigel viisil aitate vähendada võimalikke negatiivseid mõjusid keskkonnale ja inimestele, mis võivad avalduda toote vale käitlemise korral. Lisateabe saamiseks toote ringlussevõtu kohta pöörduge vastava kohaliku ametkonna, jäätmekäitlusettevõtte või toote müünud kaupluse poole.
| LC 247i LC 347iVX LC | 353iVX | ||
| Cutting motor (Lõikemootor) | |||
| Mootori tüüp BLDC (harjadeta) 36 | V | BLDC (harjadeta) 36 V | BLDC (harjadeta) 36 V |
| Mootori põörlemissagedus – SavE, p/min 2600 | /min 2600/min 2600/min | ||
| Mootori põörlemissagedus – nimisagedus, p/min | 3000/min 3000/min 3000 | /min | |
| Mootori põörlemissagedus – suur koormus, p/min | 3500/min 3500/min 3500 | /min | |
| Mootori väljundvõimsus – max kW 0,96 0,96 1,05 | |||
| Mootori väljundvõimsus – nimivõimsus, kW 0,75 0,75 0,9 | |||
| Veomootor | |||
| Mootori väljundvõimsus – nimivõimsus, kW – 0,25 0,25 | |||
| Iseliikumiskiirus, km/h – 3,0–4,5 3,0–4,5 | |||
| Reguleeritavad kiirusetasemed – 4 4 | |||
| Mass | |||
| Mass ilma kotita (v.a aku), kg 24,5 26 28 | |||
| Mass koos kotiga (sh kaks BLi30), kg 30,5 32,0 34,5 | |||
| Aku | |||
| Aku tüüp Husqvarna Akuseeria | |||
| Aku tööaeg | |||
| Aku tööaeg, min, (vabajooksul) SavE on aktiveeritud, ühe Husqvarna 7,7 Ah akuga (Bli300). | 62 62 46 | ||
| Aku tööaeg, min, (vabajooksul) standardrežiim on aktiveeritud, ühe Husqvarna 7,7 Ah akuga (Bli300). | 43 43 28 | ||
| Müraemissioon30 | |||
| Helivõimsuse tase, mõõdetud dB(A) | 94 94 97 | ||
| Müravõimsustase, garanteeritud LWA dB(A) | 95 95 98 | ||
| Müratase31 | |||
| Helirõhutase kasutaja kõrva juures, dB(A) | 82 82 86 | ||
| Vibratsioonitase ^32 | |||
| Käepide, m/s ^2 | 0,42 0,42 2,64 | ||
| Lõikeosa | |||
| Lõikekõrgus, mm 20–75 mm 20–75 mm 20–75 | mm | ||
| Niitmislaius, cm 47 47 53 | |||
| Lõiketera, standardne Kogur 5905934-10 Kogur 5905934-10 Kogur 5940757-10 | |||
| Lõiketera, lisatarvik Mulch 5907010-10 Mulch 5907010-10 Mulch 5950072-10 | |||
| Rohukoguri maht liitrites 55 55 60 | |||
| Bluetooth®-tehnoloogia raadiosage-duse andmed | LC 247i LC 347iVX LC 353iVX | ||
| Sagedusala, GHz – 2,4–2,4835 2,4–2,4835 | |||
| Väljundvõimsus, max. dBm | -4 | 4 |
| Heakskiidetud akud | Tüüp | Aku mahtuvus, Ah | Pinge, V | Kaal, naela/kg |
| BLi20 | Liitiumioonaku | 4,0 | 36 | 2,6/1,2 |
| BLi30 | Liitiumioonaku | 7,7 | 36 | 4,2/1,9 |
| Määratletud akude heakskiidetud akulaadijad, BLi | Sisendpinge, V | Sagedus, Hz | Võimsus, W |
| QC80 | 100-240 | 50-60 | 80 |
| 40-C80 | 100–240 | 50–60 | 68,8 |
| QC250 | 100-240 | 50-60 | 250 |
Vastavusdeklaratsioon
EL-i vastavusdeklaratsioon
Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: +46-36-146500, deklareerib ainuvastutusel, et toode:
| Kirjeldus Muruniiduk | |
| Kaubamärk Husqvarna | |
| Tüüp/mudel LC 247i | |
| Identifitseerimine Seerianumbrid alates 2021. aastast ja hilisemad | |
vastab täielikult järgmistele EÜ direktiividele ja eeskirjadele:
| Direktiiv/eeskiri Kirjeldus | |
| 2006/42/EÜ „masinadirektiiv” | |
| 2014/30/EL „elektromagnetilise ühilduvuse direktiiv” | |
| 2000/14/EÜ „seadmete müra kohta käiv direktiiv” | |
| 2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv” |
ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018.
Teavitatud asutus: 0404,RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.
Lisateavet mürataseme kohta vt Tehnilised andmed Ik 204.
Huskvarna, 2021-12-01
$$ \Delta \cdot 2 m $$
Claes Losdal, aiandustoodete arendusdirektor, Husqvarna AB
Tehnilise dokumentatsiooni eest vastutav isik
EL-i vastavusdeklaratsioon
Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: +46-36-146500, deklareerib ainuvastutusel, et toode:
| Kirjeldus Muruniiduk | |
| Kaubamärk Husqvarna | |
| Tüüp/mudel LC 347iVX, LC 353iVX | |
| Identifitseerimine Seerianumbrid alates 2021-12-01. aastast ja hilisemad | |
vastab täielikult järgmistele EÜ direktiividele ja eeskirjadele:
| Direktiiv/eeskiri Kirjeldus | |
| 2006/42/EÜ „masinadirektiiv” | |
| 2014/53/EÜ „raadioseadmete direktiiv“ | |
| 2000/14/EÜ „seadmete müra kohta käiv direktiiv” | |
| 2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv” |
ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018, EN ETSI 300 328 v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4.
Teavitatud asutus: 0404,RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.
Lisateavet mürataseme kohta vt Tehnilised andmed Ik 204.
Huskvarna, 2021-12-01
Claes Losdal, aiandustoodete arendusdirektor, Husqvarna AB
Tehnilise dokumentatsiooni eest vastutav isik
$$ \Delta \operatorname {d u} $$
Registreeritud kaubamärgid
Bluetooth®i sönamärk ja logod on ettevõtte Bluetooth SIG, inc. registreeritud kaubamärgid ja ettevõte Husqvarna kasutab neid litsentsi alusel.
