NÁVOD K OBSLUZE LC 353iVX HUSQVARNA

• регистрирани търговски марки, собственост на Bluetooth SIG, inc. , и всяко използване на тези марки от Husqvarna е лицензирано. 1696 - 003 - 16.12.2021 53Obsah Úvod p. 54

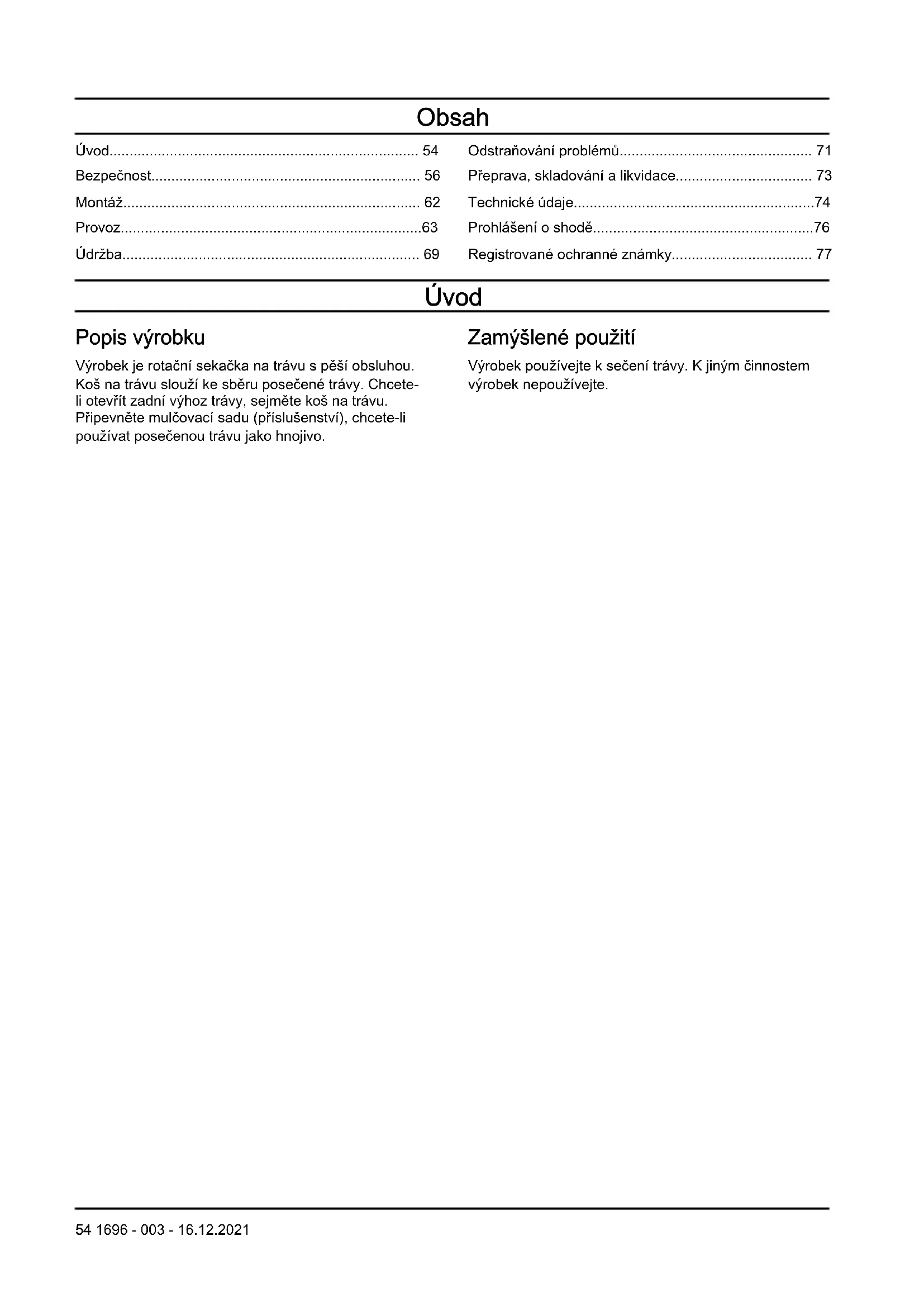

• Bezpečnost p. 56
• Montáž p. 62
• Provoz p. 63
• Údržba p. 69
• Odstraňování problémů p. 71
• Přeprava, skladování a likvidace p. 73
• Technické údaje p. 74
• Prohlášení o shodě p. 76
• Registrované ochranné známky Úvod Popis výrobku Výrobek je rotační sekačka na trávu s pěší obsluhou. Koš na trávu slouží ke sběru posečené trávy. Chcete- li otevřít zadní výhoz trávy, sejměte koš na trávu. Připevněte mulčovací sadu (příslušenství), chcete-li používat posečenou trávu jako hnojivo. Zamýšlené použití Výrobek používejte k sečení trávy. K jiným činnostem výrobek nepoužívejte. 54 1696 - 003 - 16.12.2021Popis výrobku p. 77

1. Ovládací panel (LC 347iVX, LC 353iVX)2. Rukojeť brzdy motoru3. Inhibitor spuštění4. Koš na trávu5. Zadní kryt6. Bezpečnostní klíček7. Knoflík řídítek8. Kryt baterie9. Ovladač výšky sečení10. Tlačítko ZAP/VYP11. Kontrolka bezdrátové technologie Bluetooth

12. Zvedací rukojeť13. Kontrolka funkce SavE14. Kontrolka baterie15. Ukazatel rychlosti (LC 347iVX, LC 353iVX)16. Tlačítko snížení rychlosti (LC 347iVX, LC 353iVX)17. Tlačítko zvýšení rychlosti (LC 347iVX, LC 353iVX)18. Symboly19. Kryt žacího ústrojí20. Návod k používání21. Typový štítek22. Páka pojezdu (LC 347iVX, LC 353iVX)23. Nabíječka baterie (příslušenství)24. Baterie (příslušenství)25. Chybová kontrolka LED (LC 247i)26. Chybová kontrolka LED (LC 347iVX, LC 353iVX)27. Tlačítko SavE (LC 247i)28. Tlačítko SavE (LC 347iVX, LC 353iVX)1696 - 003 - 16.12.2021 55Symboly na výrobku VAROVÁNÍ Přečtěte si pokyny. VAROVÁNÍ – Dávejte pozor na odmrštěné předměty. Udržujte dostatečnou vzdálenost od okolních osob. VAROVÁNÍ – Ruce a nohy udržujte mimo dosah nožů. VAROVÁNÍ – Před údržbou odpojte baterii. Výrobek ani obal výrobku nelze zlikvidovat jako domácí odpad. Odevzdejte jej ve stanici pro recyklaci elektrických a elektronických zařízení. Výrobek odpovídá příslušným směrnicím ES. Štítek s emisemi hluku do okolí podle směrnic a předpisů EU a Spojeného království. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena v části Technické údaje na strani 74 a na štítku. Výrobek je chráněn proti kapající vodě. Uvolněním rukojeti brzdy motoru zastavíte. Skenovatelný kód Povšimněte si: Další symboly/štítky na výrobku se týkají certifikačních požadavků pro určité obchodní trhy. Štítek na výrobku NEBEZPEČÍ – Udržujte ruce a nohy z dosahu. Odpovědnost za výrobek Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce. 56 1696 - 003 - 16.12.2021VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce. Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci. Obecná bezpečnostní upozornění k výrobku VÝSTRAHA: Prohlédněte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje dodané s tímto výrobkem. Při nedodržení některého z pokynů uvedených níže může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění. Uložte si veškerá upozornění a pokyny pro použití v budoucnu. Termín „výrobek“ v upozorněních označuje přístroj napájený ze sítě (kabelem) nebo napájený baterií (bezdrátový). Bezpečnost pracovního prostoru

• Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněné či tmavé prostory nahrávají nehodám.

• Nepoužívejte produkt ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů či prachu. Výrobek vytváří jiskry, které mohou zapálit prach nebo výpary.

• Při práci s výrobkem musí být děti i okolostojící osoby v dostatečné vzdálenosti. Rozptýlení může způsobit, že ztratíte kontrolu nad nástrojem. Bezpečnost při používání el. energie

• Zástrčky výrobku musí odpovídat použité elektrické zásuvce. Zástrčku nikdy žádným způsobem neupravujte. U uzemněných výrobků nepoužívejte žádné adaptéry. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.

• Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu el. proudem.

• Výrobek nevystavujte dešti ani vlhku. Vniknutí vody do výrobku zvyšuje nebezpečí úrazu elektrickým proudem.

• Nezacházejte hrubě s napájecím kabelem. Výrobek nikdy nenoste za kabel. Za kabel netahejte a výrobek neodpojujte od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškoďte ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.

Při používání výrobku venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.

• Pokud je nezbytné pracovat s výrobkem ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem. Osobní bezpečnost

• Při práci s výrobkem dávejte pozor, sledujte, co děláte, a používejte zdravý rozum. Výrobek nepoužívejte, pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Při práci s výrobkem stačí okamžik nepozornosti a následkem může být vážný úraz.

• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné vybavení, např. protiprachová maska, neklouzavá ochranná obuv, přilba nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.

• Zabraňte náhodnému spuštění. Před připojením ke zdroji napájení nebo vložením baterií, zvednutím nebo přenášením výrobku se přesvědčte, že je vypínač v poloze vypnuto. Přenášení výrobku s prstem na spínači nebo připojování výrobku se zapnutým spínačem ke zdroji napětí zvyšuje riziko nehody.

• Před zapnutím výrobku odstraňte jakékoliv seřizovací nebo dotahovací klíče. Klíč ponechaný na rotující části výrobku může způsobit úraz.

• Nenatahujte se příliš daleko. Neustále pevně stůjte a držte rovnováhu. Budete tak mít lepší kontrolu nad výrobkem v neočekávaných situacích.

• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy a oděv mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.

• Pokud jsou zařízení přizpůsobena pro připojení odsávačů a lapačů prachu, musí být připojeny a správně použity. Použitím lapačů prachu snižujete rizika spojená s výskytem prachu.

• Nedovolte, aby rutina nabytá častým používáním výrobku způsobila, že začnete být neopatrní a budete ignorovat bezpečnostní zásady při zacházení s výrobkem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy. Použití výrobku a péče o výrobek

• Výrobek nepřetěžujte. Používejte výrobek, který je pro danou aplikaci určený. Takový výrobek vykoná práci lépe, bezpečněji a rychlostí, pro kterou byl navržen.

• Výrobek nepoužívejte, pokud nefunguje přepínač pro zapnutí a vypnutí. Každý výrobek, který nelze ovládat přepínačem, je nebezpečný a musí být opraven.

• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením elektrického nástroje odpojte zástrčku od napájení nebo z výrobku 1696 - 003 - 16.12.2021 57vytáhněte baterie, pokud je to možné. Taková preventivní bezpečnostní opatření snižují riziko náhodného spuštění výrobku.

• Nepoužívaný výrobek ukládejte mimo dosah dětí a nedovolte, aby s ním pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod k použití. Výrobky jsou v rukou neproškolených uživatelů nebezpečné.

• Provádějte údržbu výrobku a příslušenství. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, poškození jakýchkoliv částí nebo jiné stavy, které mohou ovlivnit provoz výrobku. Pokud je výrobek poškozen, nechte ho před použitím opravit. Mnohé nehody jsou způsobeny špatnou údržbou výrobků.

• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrým ostřím jsou méně náchylné k „zakousnutí“ a snadněji se ovládají.

• Používejte výrobek, příslušenství a další části podle těchto pokynů. V úvahu je třeba brát pracovní podmínky a prováděnou práci. Použití výrobku k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.

• Rukojeti a uchopovací plochy udržujte suché, čisté a bez zbytků oleje a maziva. Kluzké rukojeti a uchopovací plochy neumožňují bezpečné ovládání a v neočekávaných situacích může dojít ke ztrátě kontroly. Servis

• Servis výrobku smí provádět pouze kvalifikovaná osoba za použití identických náhradních součástek. To zajistí udržení bezpečnosti výrobku.

• Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis. Použití nástrojů napájených z baterie a péče o ně

• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru.

• Výrobky používejte pouze s příslušnými speciálními bateriovými moduly. Při použití jakékoli jiné baterie hrozí riziko úrazu a požáru.

• Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít k popáleninám nebo k požáru.

• V nevhodných podmínkách může dojít k vytečení kapaliny z baterie; vyvarujte se kontaktu s kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění nebo popáleniny.

• Nepoužívejte poškozenou nebo upravenou baterii nebo výrobek. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí k požáru, výbuchu nebo nebezpečí poranění.

• Nevystavuje baterii ani nástroj ohni a nadměrným teplotám. Vystavení ohni a teplotám nad 130 °C / 265°F může způsobit explozi.

• Dodržujte veškeré pokyny k nabíjení a nenabíjejte baterii ani nástroj mimo rozsah teplot uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může mít za následek poškození baterie a zvýšené nebezpečí požáru. Bezpečnostní upozornění pro sekačku

• Sekačku nepoužívejte při špatném počasí, zvlášť pokud hrozí riziko blesku. Snížíte tak riziko zasažení bleskem.

• Důkladně zkontrolujte, zda se v prostoru, kde chcete sekačku používat, nenachází žádná zvířata. Během provozu sekačky může dojít ke zranění divoké zvěře.

• Důkladně zkontrolujte prostor, kde chcete sekačku používat, a odstraňte kameny, klacky, dráty, kosti a další předměty. Odmrštěné předměty mohou způsobit zranění.

• Před použitím sekačky vždy vizuálně zkontrolujte, zda nejsou nůž a sestava nože opotřebené nebo poškozené. Opotřebené nebo poškozené součásti zvyšují riziko poranění.

• Před použitím zkontrolujte, zda nejsou poškozené nebo zpuchřelé přívodní a prodlužovací kabely. Sekačku nepoužívejte s poškozenými nebo opotřebenými kabely. Pokud dojde k poškození nebo opotřebení kabelu během používání, vypněte sekačku a nedotýkejte se kabeláže před odpojením od zdroje napájení. Během používání poškozeného přívodního nebo prodlužovacího kabelu může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.

• Často kontrolujte, zda není koš na trávu opotřebený nebo poškozený. Opotřebený nebo poškozený koš na trávu může zvýšit riziko úrazu.

• Ochranné kryty stroje musí být vždy připevněny. Ochranné kryty musí být v pořádku a správně připevněny. Pokud je ochranný kryt uvolněný, poškozený nebo nefunguje správně, může dojít ke zranění.

• Všechny větrací otvory udržujte čisté. Ucpané větrací otvory mohou způsobit přehřátí nebo požár.

• Při manipulaci se sekačkou noste vždy ochrannou protiskluzovou obuv. Sekačku neprovozujte naboso nebo v otevřených sandálech. Tím snížíte riziko poranění nohou při kontaktu s pohybujícím se nožem.

• Při sečení vždy noste dlouhé kalhoty. Odhalená pokožka zvyšuje riziko zranění odletujícími předměty.

1696 - 003 - 16.12.2021• Sekačkou nesekejte mokrou trávu. Stroj používejte za chůze, nikdy za běhu. Snížíte tak riziko uklouznutí, pádu a možného úrazu.

• Nepoužívejte sekačku na příliš strmých svazích. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu a možného úrazu.

• Při práci na svazích dbejte na to, abyste stáli pevně, pohybovali se napříč svahem a nikdy ne do kopce nebo z kopce. Dbejte zvýšené opatrnosti při změně směru. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu a možného úrazu.

• Při couvání nebo přitahování sekačky k sobě buďte zvláště opatrní. Vždy dávejte pozor na své okolí. Tím snížíte riziko zakopnutí během provozu.

• Přívodní kabel udržujte z dosahu nožů. Během používání poškozeného přívodního kabelu může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.

• V případě zamotání nebo poškození kabelu přístroj vypněte a odpojte zástrčku ze zásuvky. Zamotané nebo poškozené kabely zvyšují nebezpečí úrazu elektrickým proudem.

• Nedotýkejte se nožů ani jiných pohyblivých nebezpečných součástí, dokud se nezastaví. Tím snížíte riziko poranění pohyblivými součástmi.

• Před odstraněním uvízlého materiálu nebo čištěním sekačky se ujistěte, že je vše vypnuto a napájecí kabel je odpojen. Nečekané spuštění sekačky může způsobit vážné zranění. Proudový chránič

• Používejte zásuvku chráněnou proudovým chráničem s vypínacím proudem nepřesahujícím 30 mA. Obecné bezpečnostní pokyny VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.

• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

• Buďte stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.

• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.

• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.

• Nikdy nedovolte dětem nebo osobám, které se neseznámily s těmito pokyny, aby zařízení používaly. Věk obsluhy může být omezen místními předpisy.

• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.

• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.

• Nepoužívejte výrobek, pokud je vadný.

• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný. Bezpečnost práce VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.

• Používejte osobní ochranné pomůcky. Další informace jsou uvedeny v části Osobní ochranné prostředky na strani 60

• Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.

• Neprovozujte výrobek v dešti a vlhku. Nebezpečí úrazu elektrickým proudem se zvyšuje, přijde-li výrobek do styku s vodou.

• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.

• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože.

• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Zastavte motor, otočte bezpečnostní klíček do polohy 0 a vyjměte baterii. Vyčkejte na zastavení pohyblivých součástí. Zkontrolujte, zda není výrobek poškozený. Povolené díly dotáhněte. Opravte závady a vyměňte poškozené díly. Opravy by měl provést schválený servis.

• Po nastartování motoru nikdy nepřipevňujte rukojeť brzdy motoru trvale k rukojeti sekačky.

• Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.

• Při provozu vždy stůjte za výrobkem. 1696 - 003 - 16.12.2021 59• Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících břitů.

• Výrobek nenaklánějte při spouštění motoru nebo během provozu.

• Buďte opatrní při tažení výrobku dozadu.

• Nikdy výrobek nezvedejte, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor, otočte bezpečnostní klíček do polohy 0 a vyjměte baterii.

• Při provozování výrobku nechoďte směrem dozadu.

• Vypněte motor, pokud je nutné výrobek naklonit kvůli přepravě nebo před přejezdem ploch bez trávy, jako jsou cesty ze štěrku, kamenů nebo asfaltu.

• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze choďte.

• Před změnou výšky sečení vypněte motor. Nikdy neupravujte nastavení při spuštěném motoru.

• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí.

• Vibrace spuštěného výrobku se mohou lišit od hodnoty uvedené v části Technické údaje na strani 74 . Rozdíl způsobují různá použití výrobku. Pokud výrobek provozujete často nebo po delší časové intervaly, dělejte pravidelné přestávky, abyste předešli zraněním způsobeným vibracemi. Bezpečnostní pokyny pro provoz Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.

• Používejte silné, dlouhé kalhoty.

• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí.

• Doporučujeme používat ochranu sluchu. Bezpečnostní zařízení na produktu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!

• Neodstraňujte ani neupravujte bezpečnostní zařízení.

• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obraťte se na servis Husqvarna. Kontrola krytu žacího ústrojí Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

• Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny. Kontrola bezpečnostního klíčku Bezpečnostní klíček se nachází pod víkem baterie. Bezpečnostní klíček připojuje baterii, která slouží jako napájecí zdroj motoru.

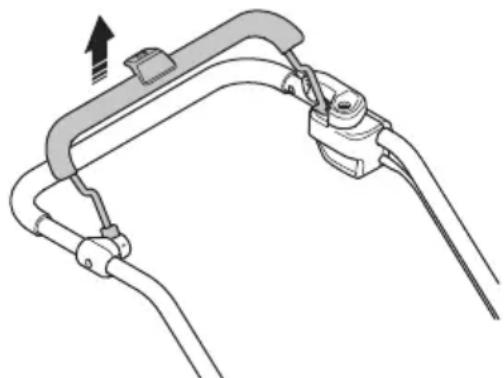

• Kontrolu funkce bezpečnostního klíčku provedete spuštěním a vypnutím motoru.

• V případě správné funkce bezpečnostního klíčku se motor spustí, pouze když je klíček otočený do polohy 1. Kontrola rukojeti brzdy motoru Rukojeť brzdy motoru slouží k zastavení motoru. Když uvolníte rukojeť brzdy motoru, motor se zastaví.

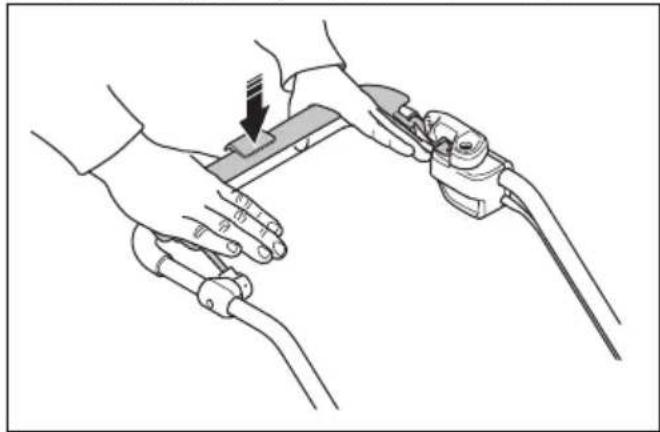

• Nastartujte výrobek. Další informace jsou uvedeny v části Provoz na strani 63

• Uvolněte rukojeť brzdy motoru.

• Ujistěte se, že se výrobek zastavil. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru.

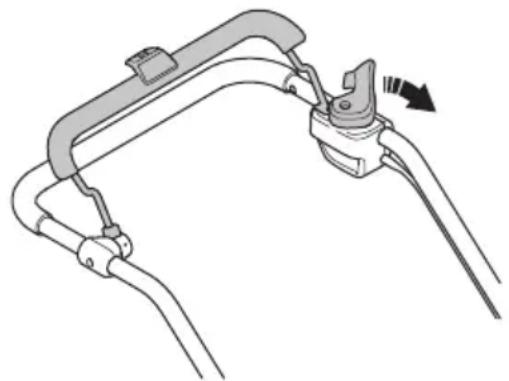

1696 - 003 - 16.12.2021Kontrola inhibitoru spuštění Proveďte kontrolu inhibitoru spuštění a ujistěte se, že brání provozu motoru.

1. Zatlačte rukojeť brzdy motoru směrem k řídítkům.

Inhibitor spuštění přeruší pohyb.

2. Zatlačte inhibitor spuštění směrem ven.

3. Uvolněte inhibitor spuštění a ujistěte se, že se vrátí

do své výchozí polohy. Bezpečnostní pokyny týkající se akumulátorů VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Dobíjecí baterie Husqvarna používejte jako zdroj napájení pouze pro související produkty Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení.

• Nepoužívejte baterie, které nejsou určené k dobíjení.

• Nebezpečí úrazu elektrickým proudem. Vývody baterie nepřipojujte ke klíčům, mincím, šroubkům nebo jiným kovům. Může to způsobit zkrat akumulátoru.

• Nevkládejte do větracích otvorů baterie žádné předměty.

• Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může explodovat a způsobit popáleniny a/nebo chemické popáleniny.

• Chraňte baterii před deštěm a vlhkým prostředím.

• Chraňte baterii před mikrovlnami a vysokým tlakem.

• Baterii nikdy nerozebírejte nebo nerozbíjejte.

• Pokud baterie netěsní, kapalina nesmí přijít do styku s kůží a očima. Po styku s kapalinou omyjte zasaženou oblast velkým množstvím vody a získejte lékařskou pomoc.

• Baterii ve výrobku používejte pouze při okolních teplotách v rozsahu 5 až 40 °C.

• Nabíječku baterií používejte pouze při okolních teplotách v rozsahu 5 a 40 °C.

• Baterie se nebude nabíjet, pokud je její teplota vyšší než 50 °C.

• Baterii ani nabíječku baterií nečistěte vodou. Další informace jsou uvedeny v části Čištění baterie nebo nabíječky baterií na strani 70

• Nepoužívejte vadnou nebo poškozenou baterii.

• Baterie uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, mince nebo šperky. Bezpečnostní pokyny pro nabíječku baterií VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nabíječku baterií QC používejte pouze pro nabíjení náhradních baterií Husqvarna.

• Hrozí nebezpečí zkratu a úrazu elektrickým proudem. Nevkládejte do větracích otvorů nabíječky žádné předměty. Nabíječku baterií nerozebírejte. Nepřipojujte nabíjecí vývody ke kovovým předmětům. Používejte schválenou elektrickou zásuvku.

• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

• Pravidelně kontrolujte, zda není napájecí kabel poškozený a nejsou na něm praskliny.

• Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel.

• Uchovávejte napájecí kabel a prodlužovací šňůry mimo dosah vody, oleje a ostrých okrajů. Dejte pozor, aby nebyl kabel přivřen ve dveřích, nezachytil se za plot a podobně. Mohlo by dojít k probíjení nabíječky.

• Nabíječku baterií nečistěte vodou.

• Nabíječku baterií smí používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi či znalostmi pod dozorem odpovědné osoby, nebo pokud jim takováto osoba poskytne pokyny, které zajistí, že budou nabíječku používat bezpečným způsobem. Děti si s nabíječkou nesmí hrát. Čištění a údržbu nesmí provádět děti bez dozoru.

• V nabíječce nenabíjejte baterie, které nejsou určeny k opětovnému dobíjení.

• Nabíječku nepoužívejte v blízkosti hořlavých nebo korozivních materiálů. Nabíječku baterií nezakrývejte. V případě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky.

• Nepoužívejte vadnou nebo poškozenou nabíječku. 1696 - 003 - 16.12.2021 61• Baterii nabíjejte pouze uvnitř, a to v dobře odvětrané místnosti a mimo dosah slunečních paprsků. Nenabíjejte baterii ve vlhkém prostředí. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

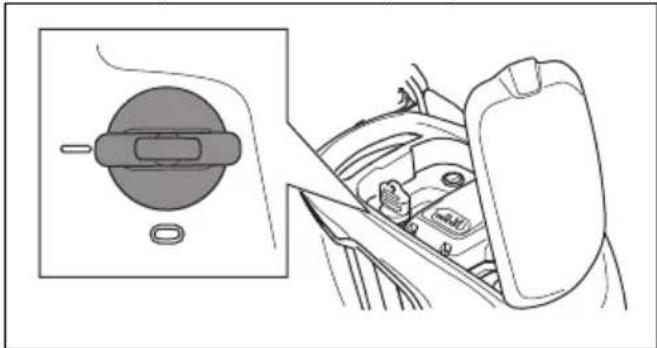

• Neúmyslnému spuštění během údržby můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0 a vyjmete baterii. Před započetím údržby vyčkejte minimálně 5 sekund.

• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Rozsáhlejší zásahy a profesionální opravy musí provést schválený servisní pracovník. Pro další informace se obraťte na nejbližšího servisního pracovníka.

• Správným provedením údržby zvýšíte životnost výrobku a snížíte nebezpečí nehod.

• Poškozené, opotřebené či prasklé součásti vyměňte. Vždy používejte originální náhradní díly od výrobce. Jiné náhradní díly mohou výrobek poškodit a zvýšit riziko nehod.

• Abyste zabránili zranění, neodstraňujte ani neupravujte bezpečnostní zařízení.

• Při manipulaci s žacím ústrojím používejte silné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

• Pro dosažení nejlepšího výsledku a bezpečnosti zajistěte, aby byla ostří nože čistá a ostrá.

• Zajistěte pravidelné kontroly a provádění potřebného seřízení a oprav výrobku u servisního pracovníka.

• Dodržujte pokyny pro výměnu příslušenství. Používejte výhradně příslušenství od výrobce.

• Pokud není výrobek, baterie a nabíječka baterií právě v provozu, uchovávejte je samostatně v suchém, vnitřním a uzamčeném prostoru. Zajistěte, aby k výrobku, baterii či nabíječce baterií neměly přístup děti ani nepovolané osoby. Montáž Úvod VÝSTRAHA: Před montáží produktu si pročtěte kapitolu bezpečnosti. VÝSTRAHA: Neúmyslnému spuštění během montáže můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund. Nastavení rukojeti

1. Povolte spodní matice.

2. Posuňte knoflíky na spodní konec drážek na pravé

i na levé straně výrobku.

4. Posuňte knoflíky směrem k rukojeti, dokud se

nezastaví a neuslyšíte cvaknutí.

5. Knoflíky řádně utáhněte.

Montáž koše na trávu

1. Vložte rám do koše na trávu tak, aby pevná část

koše směřovala dolů. Dbejte na to, aby bylo madlo rámu na venkovní straně koše.

2. Nasaďte spodní část rámu do drážky na spodní

straně koše na trávu.

1696 - 003 - 16.12.20213. Připevněte koš na trávu k rámu pomocí svorek.4. Zvedněte zadní kryt.5. Upevněte sběrací koš k hornímu okraji podvozku.6. Umístěte dolní část koše na trávu do kanálu výhozutrávy. Montáž mulčovací vložky (příslušenství) 1. Zvedněte zadní kryt a vyjměte koš na trávu.2. Vložte do kanálu výhozu trávy mulčovací vložku.3. Nahraďte nůž mulčovacím nožem dodanýms mulčovací sadou. Další informace naleznetev části Postup výměny nože na strani 70

Provoz Úvod VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetlia porozuměli kapitole o bezpečnosti. Husqvarna Connect Husqvarna Connect je bezplatná aplikace pro mobilnízařízení. Aplikace Husqvarna Connect dodá vašemuvýrobku Husqvarna doplňkové funkce:• Rozšířené informace o výrobku.• Informace o dílech a servisu a nápověda pro tytopoložky. Jak začít používat aplikaci Husqvarna Connect 1. Stáhněte si aplikaci Husqvarna Connect do svéhomobilního zařízení.2. V aplikaci Husqvarna Connect se zaregistrujte.3. Při připojování a registraci výrobku postupujte podlepokynů v aplikaci Husqvarna Connect. Povšimněte si: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Dalšíinformace získáte u svého prodejce poskytujícíhoservis. Informace Bluetooth

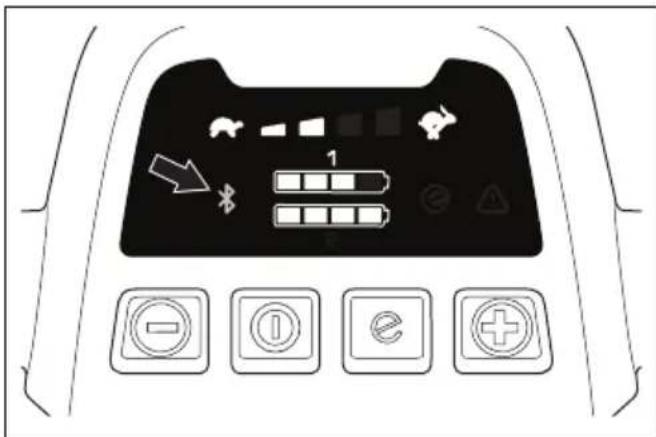

se rozsvítí,když je vaše mobilní zařízení připojeno k výrobku.1696 - 003 - 16.12.2021 63Nastavení výrobku do provozní polohy

1. Sklopte rukojeť do vzpřímené polohy.

2. Posuňte knoflíky směrem k rukojeti, dokud se

nezastaví a neuslyšíte cvaknutí.

3. Knoflíky řádně utáhněte.

VÝSTRAHA: Nepoužívejte výrobek, pokud nejsou řídítka zcela vyklopena a nastavena do jedné z příslušných provozních poloh nastavení výšky. Další informace naleznete v části Nastavení rukojeti na strani 62

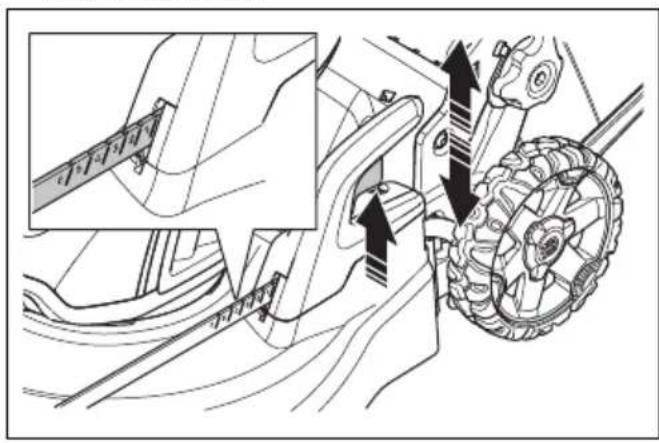

Nastavení výšky sečení Výšku sečení lze nastavit v 6 úrovních.

1. Chcete-li výšku sečení snížit, posuňte páku pro

nastavení výšky sečení dolů.

2. Chcete-li výšku sečení zvýšit, posuňte páku pro

nastavení výšky sečení nahoru. VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí. Baterie VÝSTRAHA: Před použitím baterie je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Rovněž je nezbytné, abyste si přečetli a pochopili návod k používání baterie a nabíječky baterií. Baterii i nabíječku skladujte za správné okolní teploty. Okolní teplota Provoz baterie 5 až 40 °C Nabíjení baterie 5 až 40 °C Stav baterie Displej ukazuje zbývající kapacitu baterie a zda došlo k problémům s baterií. Kapacita baterie se zobrazuje 5 sekund po vypnutí produktu nebo po stisku tlačítka ukazatele stavu baterie Pokud dojde k chybě, rozsvítí se na baterii výstražný symbol. Viz Baterie na strani 71

Kontrolky LED Stav baterie Všechny kontrolky LED svítí Plné nabití (75–100 %). 64 1696 - 003 - 16.12.2021Kontrolky LED Stav baterie Svítí kontrolky LED 1, LED 2, LED 3. Nabití baterie je 50–75 %. Svítí kontrolky LED 1, LED 2. Nabití baterie je 25–50 %. Svítí kontrolka LED 1. Baterie je nabitá na 0– 20 %. Bliká kontrolka LED 1. Baterie je vybitá. Nabijte baterii. Nabití baterie Před prvním použitím baterii nabijte. Baterie je při dodání zákazníkovi nabitá pouze na 30 %. Povšimněte si: Nabíječka baterií musí být připojena ke zdroji o napětí a frekvenci uvedené na typovém štítku. Pokud teplota baterie přesahuje 50 °C, baterie se nenabíjí. Před zahájením nabíjení zajistí nabíječka baterií snížení teploty baterie.

1. Připojte jeden konec napájecího kabelu nabíječky

baterií do zásuvky na nabíječce baterií.

2. Připojte druhý konec napájecího kabelu nabíječky

baterií do uzemněné elektrické zásuvky. Kontrolka LED na nabíječce baterií jednou zeleně blikne.

3. Vložte baterii do nabíječky baterií. Když je baterie

správně připojená k nabíječce baterií, rozsvítí se na nabíječce zelené světlo.

4. Když svítí všechny kontrolky LED baterie, baterie

je plně nabitá. Baterii nabíjejte maximálně po dobu 24 hodin.

5. Když nabíječku baterií odpojujete z elektrické

zásuvky, tahejte za zástrčku, nikoliv za kabel.

6. Vyjměte baterii z nabíječky.

Stav nabíjení baterie Lithium-iontové baterie Husqvarna lze nabíjet i používat bez ohledu na jejich úroveň nabití. Baterie není poškozená. I když plně nabitou baterii ponecháte v nabíječce, nedojde k poklesu jejího nabití. LED displej Stav nabíjení Bliká kontrolka LED 1. 0–25 % Svítí kontrolka LED 1, bli- ká kontrolka LED 2. 25–50 % Svítí kontrolky LED 1, LED 2, bliká kontrolka LED 3. 50–75 % Svítí kontrolky LED 1, LED 2, LED 3, bliká kon- trolka LED 4. 75–100 % Svítí kontrolky LED 1, LED 2, LED 3, LED 4. Plně nabitá Spuštění výrobku (LC 247i)

1. Otevřete víko baterie.

2. Vložte nabitou baterii do některého z držáků baterie.

Pro dosažení delší doby provozu vložte druhou nabitou baterii do druhého držáku baterie.

3. Otočte bezpečnostní klíček do polohy 1.

4. Postavte se za výrobek.

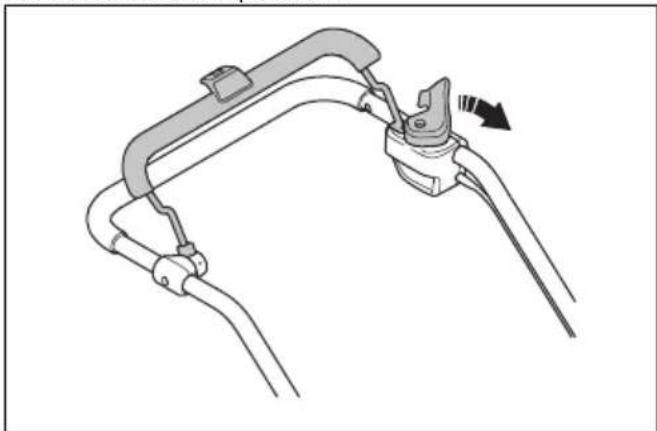

5. Povolte inhibitor spouštění.

1696 - 003 - 16.12.2021

656. Zatlačte rukojeť brzdy motoru směrem k řídítkům.

Spuštění výrobku (LC 347iVX, LC 353iVX)

1. Otevřete víko baterie.

2. Vložte nabitou baterii do některého z držáků baterie.

Pro dosažení delší doby provozu vložte druhou nabitou baterii do druhého držáku baterie.

3. Otočte bezpečnostní klíček do polohy 1.

4. Postavte se za výrobek.

5. Stiskněte tlačítko ZAP/VYP (A) na ovládacím panelu.

Rozsvítí se displej. Ukazatel stavu baterie (B) zobrazuje úroveň nabití obou baterií. Číslo baterie, která je používána k provozu, je zobrazeno vedle ukazatele stavu baterie. U modelů LC 347iVX, LC 353iVX se na displeji zobrazuje také nastavená rychlost.

6. Povolte inhibitor spouštění.

7. Zatlačte rukojeť brzdy motoru směrem k řídítkům.

Použití pohonu kol (LC 347iVX, LC 353iVX)

• Pojezd spustíte přitáhnutím páky pojezdu směrem k řídítkům.

• Stisknutím tlačítek + a - na ovládacím panelu lze nastavit 4 úrovně rychlosti pojezdu.

• V blízkosti překážek uvolněte páku pojezdu, aby se deaktivoval pohon.

1696 - 003 - 16.12.2021Použití funkce SavE

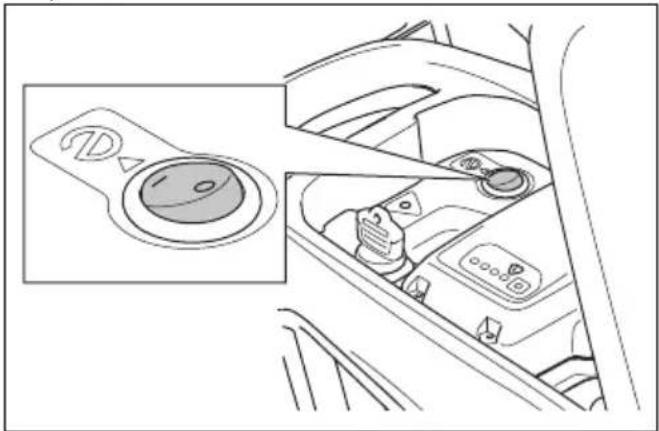

(LC 247i) Výrobek má funkci úspory energie v bateriích (SavE

• Funkci zapnete stisknutím tlačítka SavE

• Stisknutím tlačítka SavE

do pozice 0 funkci vypnete. Povšimněte si: Funkce SavE

se vypne automaticky, pokud terénní podmínky vyžadují vyšší výkon. Jakmile to terénní podmínky dovolí, funkce SavE

se automaticky znovu zapne. Použití funkce SavE

(LC 347iVX, LC 353iVX) Výrobek má funkci úspory energie v bateriích (SavE

1. Funkci zapnete stisknutím tlačítka SavE

(A). Na displeji se rozsvítí symbol funkce SavE

2. Opětovným stisknutím tlačítka SavE

funkci vypnete. Symbol funkce SavE

Povšimněte si: Funkce SavE

se vypne automaticky, pokud terénní podmínky vyžadují vyšší výkon. Jakmile to terénní podmínky dovolí, funkce SavE

se automaticky znovu zapne. Funkce vysokého zatížení Když výrobek seká dlouhou či mokrou trávu, motor automaticky zvýší své otáčky. Když není režim vysokého zatížení potřeba, motor se vrátí do standardního režimu. Automatické restartování Během provozu se může nůž a motor dočasně zastavit z důvodu překážek, jako je například nahromadění trávy pod krytem žacího ústrojí. Pokud v takovém případě ponecháte stisknutou rukojeť brzdy motoru, výrobek se automaticky pokusí restartovat. Pokud se výrobek do 5 sekund nerestartuje, bude zřejmě nutné vyčistit žací ústrojí. Další informace naleznete v části Čištění výrobku na strani 69

VÝSTRAHA: Před kontrolou stavu žacího ústrojí uvolněte rukojeť brzdy motoru, otočte bezpečnostní klíček do polohy 0, vyjměte baterii a počkejte minimálně 5 sekund. Pokud byste pouze odstranili překážku provozu, hrozí riziko poranění náhodným spuštěním výrobku. Zastavení výrobku (LC 247i) VÝSTRAHA: Než ponecháte výrobek bez dozoru, otočte bezpečnostní klíček do polohy 0.

1. Zastavte motor uvolněním rukojeti brzdy motoru.

2. Otevřete víko baterie a otočte bezpečnostní klíček

do polohy 0. 1696 - 003 - 16.12.2021

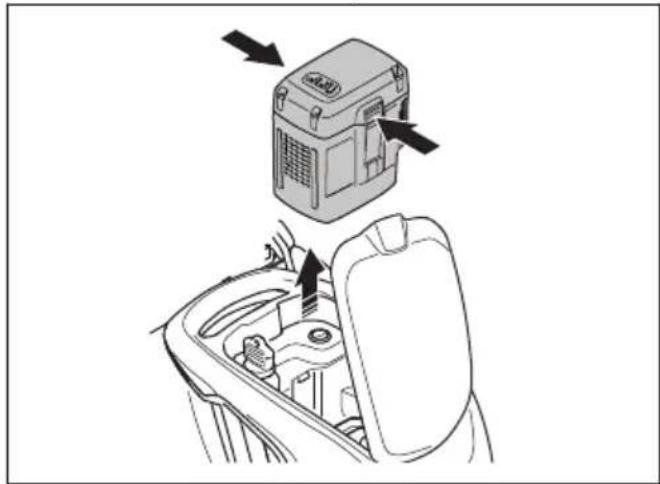

673. Chcete-li baterii vyjmout, stiskněte dvě tlačítka pro

uvolnění baterie a baterii vytáhněte.

4. Pokud je baterie slabá, nabijte ji. Více informací je

uvedeno v části Nabití baterie na strani 65

Zastavení výrobku (LC 347iVX, LC 353iVX) VÝSTRAHA: Než ponecháte výrobek bez dozoru, otočte bezpečnostní klíček do polohy 0.

1. Zastavte motor uvolněním rukojeti brzdy motoru.

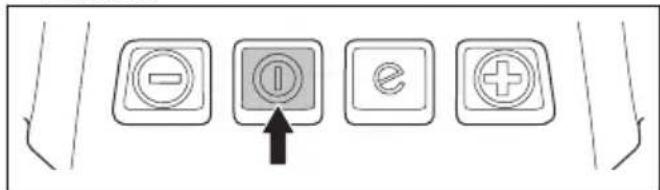

2. Stiskněte tlačítko ZAP/VYP na ovládacím panelu.

Všechny kontrolky LED a symboly na displeji zhasnou.

3. Otevřete víko baterie a otočte bezpečnostní klíček

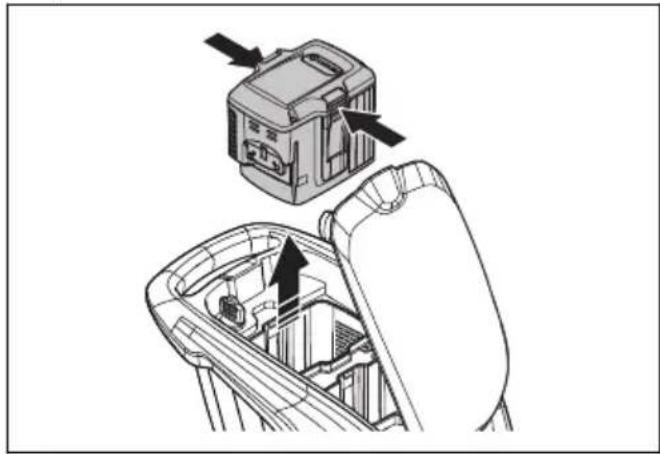

4. Chcete-li baterii vyjmout, stiskněte dvě tlačítka pro

uvolnění baterie a baterii vytáhněte.

5. Pokud je baterie slabá, nabijte ji. Více informací je

uvedeno v části Nabití baterie na strani 65

Povšimněte si: Výrobek se automaticky vypne, když s ním několik minut nepracujete. Znovu spusťte výrobek podle pokynů v části Spuštění výrobku (LC 347iVX, LC 353iVX) na strani 66

Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.

• Nesekejte více než ⅓ výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.

• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.

• Udržujte kryt žacího ústrojí čistý. Nahromaděná tráva a nečistoty na vnitřní straně krytu žacího ústrojí mohou snížit výsledek sečení. Další informace jsou uvedeny v části Čištění výrobku na strani 69

1696 - 003 - 16.12.2021Sekání trávy bez koše na trávu nebo mulčovací vložky

• Zvedněte zadní kryt a vyjměte koš na trávu.

• Pokud je namontována mulčovací vložka a mulčovací nůž, odstraňte je.

• Než začnete s výrobkem pracovat, zavřete zadní kryt. Při práci s výrobkem bude posečená tráva vylétávat pod zadním krytem. Údržba Úvod VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu. Podrobnější informace jsou uvedeny v části www.husqvarna.com. Plán údržby Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně. U údržby označené symbolem * vyhledejte pokyny v části Bezpečnost na strani 56

Každé použití Měsíčně Každou sezónu Proveďte běžnou kontrolu. X Vyčistěte výrobek. X Zkontrolujte inhibitor spuštění.* X Zkontrolujte, zda nejsou vadná bezpečnostní zařízení výrobku.* X Zkontrolujte žací ústrojí. X Zkontrolujte kryt žacího ústrojí.* X Zkontrolujte rukojeť brzdy motoru.* X Zkontrolujte, že tlačítko ON/OFF (ZAP/VYP) funguje správně a není vadné. X Zkontrolujte, zda není baterie poškozena. X Zkontrolujte úroveň nabití baterie. X Zkontrolujte, zda na baterii fungují tlačítka pro uvolnění baterie a zda drží baterii v produktu.

Zkontrolujte, zda není nabíječka baterií poškozena a ujistěte se, že funguje správně.

Zkontrolujte připojení mezi baterií a výrobkem. Rovněž zkontrolujte připojení mezi baterií a nabíječkou baterií.

Provedení běžné kontroly

• Zajistěte, aby byly matice a šrouby na výrobku správně dotažené.

• Zkontrolujte, že kabely výrobku nejsou na místě, kde by mohlo dojít k jejich poškození. Čištění výrobku

• Plastové části čistěte čistou a suchou utěrkou.

• Nečistěte výrobek vodou. Voda může proniknout do baterie nebo motoru a způsobit zkrat nebo poškození výrobku.

• K čištění výrobku nepoužívejte vodu pod vysokým tlakem.

• Motor nesmí být přímo oplachován vodou.

• Pomocí kartáče odstraňte listí, trávu a nečistoty. 1696 - 003 - 16.12.2021 69Čištění baterie nebo nabíječky baterií VÝSTRAHA: Baterii ani nabíječku baterií nečistěte vodou.

• Než vložíte baterii do nabíječky, zkontrolujte, zda jsou baterie a nabíječka baterie čisté a suché.

• Očistěte kontakty baterie stlačeným vzduchem nebo použijte měkkou a suchou utěrku.

• Očistěte povrch baterie a nabíječku baterie měkkou a suchou utěrkou. Kontrola žacího ústrojí VÝSTRAHA: Neúmyslnému spuštění můžete zabránit tak, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund. VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození

a prasklin. Poškozené žací ústrojí vždy vyměňte.

2. Prohlédněte nůž a zkontrolujte, zda není poškozený

nebo tupý. Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko. Postup výměny nože Informace o správném typu nože naleznete v části Technické údaje na strani 74

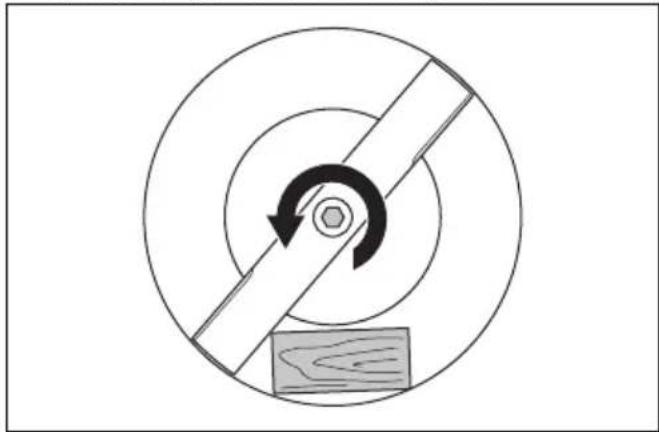

VÝSTRAHA: Nůž zajistěte dřevěným špalíkem, abyste při výměně zabránili zranění prstů. Při vypnutém motoru lze nožem pohybovat a hrozí nebezpečí zachycení prstů mezi nožem a nepohyblivými součástmi.

1. Zajistěte nůž pomocí dřevěného špalíku.

4. Prohlédněte držák nože a šroub nože a zkontrolujte,

zda nejsou poškozené.

5. Prohlédněte hřídel motoru a ujistěte se, že není

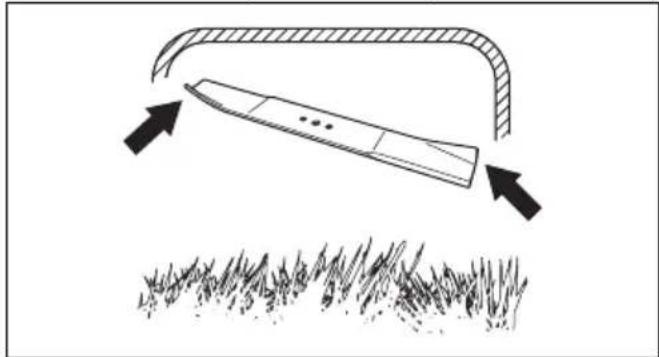

6. Při montáží nového nože nasměrujte zahnuté konce

nože ve směru krytu žacího ústrojí.

7. Zkontrolujte, zda je nůž zarovnaný se středem

8. Zajistěte nůž pomocí dřevěného špalíku. Nasaďte

pružnou podložku a utáhněte šroub a podložku utahovacím momentem 23–28 Nm.

9. Otočte nožem rukou a zkontrolujte, zda se volně

1696 - 003 - 16.12.2021VÝSTRAHA: Používejte odolné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

10. Nastartujte výrobek a proveďte test nože. Pokud

není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé. Odstraňování problémů Baterie Kontrolka LED na bate- rii Příčina Řešení Zelená kontrolka LED bliká. Napětí baterie je nízké. Nabijte baterii. Další informace jsou uvedeny v části Nabití baterie na strani 65

Chybová kontrolka LED bliká. Baterie je slabá. Nabijte baterii. Další informace jsou uvedeny v části Nabití baterie na strani 65

Teplota v pracovním prostředí je pří- liš vysoká nebo nízká. Baterii používejte při teplotě 5 až 40 °C. Přepětí. Zkontrolujte, zda napětí elektrické sítě odpovídá napětí uvedenému na typovém štítku výrobku. Vyjměte baterii z nabíječky. Počkejte 5 sekund a zkuste baterii znovu nabít. Pokud potíže přetrvá- vají, obraťte se na schváleného servisního pracov- níka. Chybová kontrolka LED svítí. Příliš velký rozdíl napětí článku (1 V). Obraťte se na schváleného servisního pracovníka. Nabíječka baterií Kontrolka LED na nabíječce baterií Příčina Řešení Chybová kontrolka LED bliká. Teplota v pracovním prostředí je příliš vysoká nebo nízká. Nabíječku baterií používejte při teplotě 5 až 40 °C. Chybová kontrolka LED svítí. Obraťte se na schváleného servisního pracovníka. Sekačka na trávu Výstražná kontrolka (chybová kontrolka LED) se nachází pod krytem baterie ((LC 247i)) nebo na ovládacím panelu ((LC 347iVX, LC 353iVX)). 1696 - 003 - 16.12.2021 71Problém Chybová kontrolka LED (počet bliknu- tí) Příčina Řešení Bliká chybová kon- trolka LED. Vý- robek nepracuje správně. 3 Nůž je zablokovaný. Otočte bezpečnostní klíček do polo- hy 0, aby nedošlo k náhodnému spuště- ní. Vyjměte baterii a počkejte alespoň 5 sekund. Odstraňte případné překážky a zkontrolujte, zda se nůž může volně otáčet. Pokud potíže přetrvávají, obraťte se na schváleného servisního pracovní- ka. 5 Otáčky motoru klesnou příliš nízko a motor se zastaví. Zvyšte výšku sečení. Další informace jsou uvedeny v části Nastavení výšky sečení na strani 64

Zablokovaná kola nebo převo- dovka. Otočte bezpečnostní klíček do polo- hy 0, aby nedošlo k náhodnému spuště- ní. Vyjměte baterii a počkejte alespoň 5 sekund. Odstraňte případné překážky a zkontrolujte, zda se kola mohou volně otáčet. Pokud potíže přetrvávají, obraťte se na schváleného servisního pracovní- ka. 10 Došlo k přehřátí ovládání mo- toru. Zastavte motor a počkejte, než vychlad- ne. Bliká chybová kon- trolka LED. Výro- bek se vypíná. 0 Selhání konektoru baterie. Zkontrolujte konektor baterie. 3 Motor je přetížený. Zvyšte výšku sečení. Další informace jsou uvedeny v části Nastavení výšky sečení na strani 64

8 Baterie je slabá. Nabijte baterii. Další informace jsou uve- deny v části Nabití baterie na strani 65

9 Chyba baterie nebo žádný signál z baterie. Vložte správně baterii do výrobku a zkontroluje konektor baterie. Pokud chybová kontrolka LED na baterii bliká. Další informace jsou uvedeny v části Ba- terie na strani 71

12 Nesprávné spuštění. Rukojeť brzdy motoru byla aktivována před spuštěním motoru. Uvolněte rukojeť brzdy motoru a počkej- te přibližně 5 sekund. Opětovným zatla- čením rukojeti brzdy motoru dolů výro- bek spustíte. Jiné chyby. Pokud se objeví jiná chyba, otočte bezpečnostní klíček do polohy 0, vyjměte baterii a obraťte se na schváleného servisního pracovníka.

LC 347iVX, LC353iVX 72 1696 - 003 - 16.12.2021Přeprava, skladování a likvidace Úvod VÝSTRAHA: Neúmyslnému spuštění během přepravy můžete zabránit tím, že otočíte bezpečnostní klíček do polohy „0“, vyjmete baterii a počkáte alespoň 5 sekund. Nastavení výrobku do přepravní polohy

1. Povolte spodní matice.

2. Posuňte knoflíky na spodní konec drážek na pravé

i na levé straně výrobku.

3. Sklopte rukojeť dopředu.

4. Sundejte koš na trávu.

• Na dodané Li-ion baterie se vztahují požadavky legislativy o nebezpečném zboží.

• Při komerční přepravě musí být dodrženy speciální požadavky na balení a označení.

• Při přípravě výrobku k přepravě nezapomeňte dbát předpisů pro nebezpečné materiály. Mohou platit místní předpisy.

• Při přepravě vždy vyjměte baterii.

• Přelepte konektory baterie páskou a zajistěte, aby se baterie při přepravě nemohla pohybovat.

• Během přepravy výrobek zajistěte. Skladování

• Před uložením nechte výrobek vychladnout.

• Při skladování baterii vždy vyjímejte.

• Abyste zabránili nehodám, zajistěte, aby při skladování nebyla baterie připojená k výrobku.

• Nabíječku baterií uchovávejte na uzavřeném a suchém místě.

• Baterii a nabíječku baterií uchovávejte na suchém místě, kde nehrozí vlhkost či mráz.

• Při skladování baterii odpojte od nabíječky baterií.

• Neskladujte baterii v místech, kde může docházet k výbojům statické elektřiny. Neskladujte baterii v kovovém obalu.

• Umístěte výrobek na místo, kde je teplota v rozsahu −10 až 40 °C.

• Baterii uchovávejte na místě s teplotou mezi 5 a 25 °C a mimo dosah slunečních paprsků.

• Nabíječku baterií uchovávejte na místě s teplotou mezi 5 a 45 °C a mimo dosah slunečních paprsků.

• Ujistěte se, že je baterie před dlouhodobým uskladněním nabitá na 30 % až 50 %.

• Produkt, baterii a nabíječku baterií skladujte v uzamčeném prostoru mimo dosah dětí a nepovolaných osob.

• Vyčistěte výrobek a ujistěte se, že je koš na trávu prázdný.

• Proveďte postupy údržby uvedené v tomto návodu k používání. Další informace jsou uvedeny v části Údržba na strani 69

• Před dlouhodobým skladováním proveďte kompletní údržbu výrobku. Likvidace Symboly na produktu nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Musí být odevzdán do příslušné recyklační stanice pro recyklaci elektrických a elektronických zařízení. Zajištěním odpovídající likvidace tohoto výrobku pomůžete zabránit potenciálnímu negativnímu dopadu na životní prostředí a zdraví lidí, který by jinak mohl být důsledkem nesprávné likvidace tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku získáte na městském úřadě, u služby zajišťující 1696 - 003 - 16.12.2021 73zpracování domácího odpadu nebo v prodejně, kde jste výrobek zakoupili. Technické údaje Technické údaje LC 247i LC 347iVX LC 353iVX Motor žacího systému Typ motoru BLDC (bezkontaktní) 36V BLDC (bezkontaktní) 36V BLDC (bezkontaktní) 36V Otáčky motoru – SavE, ot/min 2600/min 2600/min 2600/min Otáčky motoru – jmenovité, ot/min 3000/min 3000/min 3000/min Otáčky motoru – vysoké zatížení, ot/min 3500/min 3500/min 3500/min Výkon motoru – max., kW 0,96 0,96 1,05 Výkon motoru – jmenovitý, kW 0,75 0,75 0,9 Hnací motor Výkon motoru – jmenovitý, kW Není k dispozici 0,25 0,25 Rychlost vlastního pojezdu, km/h Není k dispozici 3,0–4,5 3,0–4,5 Úrovně rychlosti Není k dispozici 4 4 Hmotnost Hmotnost bez koše (bez baterie), kg 24,5 26 28 Hmotnost s košem (vč. 2x BLi30), kg 30,5 32,0 34,5 Baterie Typ baterie Řada baterií Husqvarna Doba provozu baterie Provozní doba baterie, min, (volný chod) s aktivovanou funkcí SavE, s jednou baterií Husqvarna 7,7 Ah (Bli30).

Provozní doba baterie, min, (volný chod) s aktivovaným standardním režimem, s jed- nou baterií Husqvarna 7,7 Ah (Bli30).

Hladina akustického výkonu, změřená dB (A) 94 94 97

Emise hluku v životním prostředí měřené jako akustický výkon (L

) v souladu se směrnicí 2000/14/EU. 74 1696 - 003 - 16.12.2021LC 247i LC 347iVX LC 353iVX Hladina akustického výkonu, zaručená L

0,42 0,42 2,64 Žací ústrojí Výška sečení, mm 20–75 mm 20–75 mm 20–75 mm Šířka sečení, cm 47 47 53 Nůž standardní Sběrný 5905934-10 Sběrný 5905934-10 Sběrný 5940757-10 Příslušenství nože Mulčovací 5907010-10 Mulčovací 5907010-10 Mulčovací 5950072-10 Kapacita koše na trávu, litry 55 55 60 Radiofrekvenční údaje pro Blue- tooth

LC 247i LC 347iVX LC 353iVX Frekvenční pásmo, GHz Není k dispozici 2,4–2,4835 2,4–2,4835 Výstupní výkon, max., dBm Není k dispozici 4 4 Schválené baterie Typ Kapacita baterie,

Napětí, V Hmotnost, kg BLi20 Lithium-iontová 4,0 36 1,2 BLi30 Lithium-iontová 7,7 36 1,9 Schválené nabíječky pro uvedené baterie, BLi Vstupní napětí, V Frekvence, Hz Výkon, W QC80 100–240 50–60 80 40-C80 100–240 50–60 68,8 QC250 100–240 50–60 250

Uváděná data pro hladinu akustického tlaku mají faktor odchylky (K) 1,5 dB (A).

Uváděná data pro hladinu vibrací mají faktor odchylky (K) 1,5 m/s

. Deklarovaná celková hodnota vibrací byla měřena podle normy EN 62841-4-3, příloha I a lze ji použít ke vzájemnému porovnávání strojů i k předběžné- mu zhodnocení působení na uživatele. 1696 - 003 - 16.12.2021 75Prohlášení o shodě Prohlášení o shodě EU Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: +46-36-146500, na svou výhradní odpovědnost prohlašuje, že výrobek: Popis Sekačka na trávu Značka Husqvarna Typ/Model LC 247i Identifikace Výrobní čísla od roku 2021 a dále je zcela ve shodě s následujícími směrnicemi a předpisy EU: Směrnice/předpis Popis 2006/42/ES „o strojních zařízeních“ 2014/30/EU „o elektromagnetické kompatibilitě“ 2000/14/ES „týkající se emisí hluku do okolního prostředí“ 2011/65/EU „o omezení používání některých nebezpečných látek v elektrických a elektronických zaříze- ních“ a že byly použity následující normy nebo technické specifikace: EN 62841-1:2015+AC:2015, EN

63000:2018. Oznámený subjekt: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala obdržel osvědčení o shodě se směrnicí rady 2000/14/ES, postup posouzení shody: Dodatek VI. Informace o emisích hluku najdete v části Technické údaje na strani 74

Huskvarna, 2021-12-01 Claes Losdal, Development Manager/Garden Products (ředitel vývoje zahradního sortimentu), Husqvarna AB Osoba odpovědná za technickou dokumentaci 76 1696 - 003 - 16.12.2021Prohlášení o shodě EU Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: +46-36-146500, na svou výhradní odpovědnost prohlašuje, že výrobek: Popis Sekačka na trávu Značka Husqvarna Typ/Model LC 347iVX, LC 353iVX Identifikace Výrobní čísla od roku 2021-12-01 a dále je zcela ve shodě s následujícími směrnicemi a předpisy EU: Směrnice/předpis Popis 2006/42/ES „o strojních zařízeních“ 2014/53/EU „týkající se rádiových zařízení“ 2000/14/ES „týkající se emisí hluku do okolního prostředí“ 2011/65/EU „o omezení používání některých nebezpečných látek v elektrických a elektronických zaříze- ních“ a že byly použity následující normy nebo technické specifikace: EN 62841-1:2015+AC:2015, EN

63000:2018, EN ETSI 300 328 v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4. Oznámený subjekt: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala obdržel osvědčení o shodě se směrnicí rady 2000/14/ES, postup posouzení shody: Dodatek VI. Informace o emisích hluku najdete v části Technické údaje na strani 74

Huskvarna, 2021-12-01 Claes Losdal, Development Manager/Garden Products (ředitel vývoje zahradního sortimentu), Husqvarna AB Osoba odpovědná za technickou dokumentaci Registrované ochranné známky Slovo a loga Bluetooth

jsou registrované ochranné známky vlastněné společností Bluetooth SIG, inc.

• Výrobok nepoužívajte, ak je poškodený.

• Pri obsluhe vždy stojte za výrobkom.

• Noste odolné protišmykové topánky. Výrobok neobsluhujte v otvorených topánkach ani s bosými nohami.

• Neodstraňujte ani neupravujte bezpečnostné zariadenia.

• Nabíjačku batérií používajte iba vtedy, keď je teplota okolitého prostredia v rozsahu 5 °C až 40 °C.

• Na nabíjanie náhradných batérií Husqvarna používajte len nabíjačky batérií QC.

1. Pripojte rám zberného koša k vaku na trávu tak, aby

3. Vak na trávu pripojte k rámu zberného koša

4. Nadvihnite zadný kryt.

1. Nadvihnite zadný kryt a vyberte zberný kôš.

3. Vložte batériu do nabíjačky batérií. Po správnom

pripojení batérie k nabíjačke batérií sa na nabíjačke rozsvieti zelený indikátor.

4. Stojte za výrobkom.

4. Stojte za výrobkom.

5. Na ovládacom paneli stlačte tlačidlo ON/OFF (Zap./

• Funkciu spustite stlačením tlačidla SavE

• Funkciu zastavte stlačením tlačidla SavE

1. Funkciu spustite stlačením tlačidla SavE

3. Batériu vyberte zatlačením 2 uvoľňovacích tlačidiel a

2. Na ovládacom paneli stlačte tlačidlo ON/OFF (Zap./

do polohy 0. 1696 - 003 - 16.12.2021 5814. Batériu vyberte zatlačením 2 uvoľňovacích tlačidiel a potiahnutím batérie smerom von.

Skontrolujte, či nabíjačka batérií nie je poškodená, a presvedčte sa, či funguje správne.

• Na čistenie výrobku nepoužívajte vysokotlakový čistič.

• Pred vložením batérie do nabíjačky batérií skontrolujte, či sú batéria a nabíjačka batérií čisté a suché.

1. Skontrolujte, či sa na reznom zariadení

• Pred prepravou vždy vyberte batériu.

• Pred uložením vždy vyberte batériu.

• Aby ste predišli nehodám, ubezpečte sa, že batéria nie je počas skladovania pripojená k výrobku.

• Nabíjačku batérie skladujte v uzavretých a suchých priestoroch.

• Batériu a nabíjačku batérie skladujte v uzavretých a suchých priestoroch, kde nie sú vystavené vlhkosti ani mrazu.

• Počas skladovania odpojte batériu od nabíjačky.

• Neskladujte batériu na mieste s výskytom statickej elektriny. Batériu nevkladajte do kovovej skrinky.

• Výrobok skladujte pri teplote okolitého prostredia v rozsahu -10 °C až 40 °C.

• Batériu skladujte pri teplote okolitého prostredia v rozsahu 5 °C až 25 °C a nevystavujte ju priamemu slnečnému svetlu.

• Nabíjačku batérie skladujte pri teplote okolitého prostredia v rozsahu 5 °C až 45 °C a nevystavujte ju priamemu slnečnému svetlu.

• Vyčistite výrobok a uistite sa, že zberný kôš je prázdny.

Nameraná úroveň hlučnosti, dB(A) 94 94 97 Zaručená úroveň hlučnosti L

LC 247i LC 347iVX LC 353iVX Frekvenčné pásmo, GHz N/A 2,4 – 2,4835 2,4 – 2,4835 Výstupný výkon, max. dBm N/A 4 4 Schválené batérie Typ Kapacita batérie,
