GEBRUIKSAANWIJZING 5765 AD SKIL

• Deze machine is bestemd voor het in de lengterichting zagen en afkorten van hout met een rechte zaaglijk tot onder een hoek van 45^ ; met de juiste zaagbladen kunnen ook nonferro-metalen, lichte bouwmateriaalen en kunststoffe gezaagd worden
• Deze machine is Niet bedoeld voor professioneel gebruik
  Lees en bewaar deze gebruiksaaanwijzing ②

veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gelebruik.

Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heegt betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vomken die het stof of de dampen tot ontsteking+kunnen brengen.

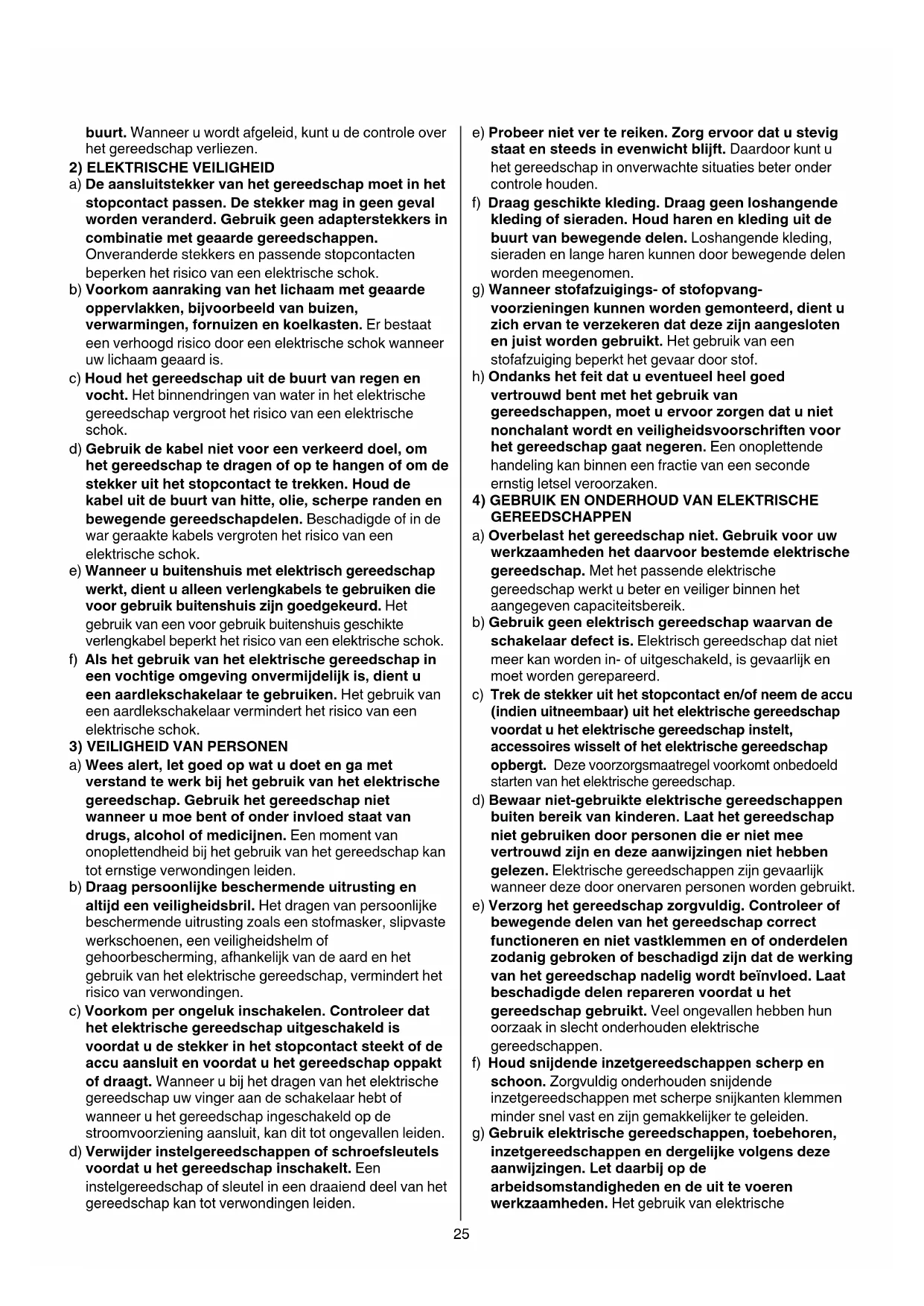

c) Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschapuit de

buurt. Wanneer u worden afgeleid, kunt u de contrôle over het gereedschap verliezen.

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en.altijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controller dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e) Probeer Niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kut u het gereedschap in onverwachte situations beter onder controle houden.

f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.

g) Wonneer stofafzugings- of stofopvang-voorzieningen kuren worden gemonteerd, dient u zich ervan te verzekeren dat dezeijken aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

h) Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel verooorzaken.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet更是 kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werkking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevalten hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoven snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatives leiden.

h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situatuies veilig kan worden gezendeerd en bediend.
5) SERVICE
a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilgheid van het gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR CIRKELZAGEN

1) ZAAGMETHODE
a) GEVAAR: Houd uw handen uit de buurt van de zaagomgeving en het zaagblad. Houd met uw andere hand de extra handgreep of het motorhuis vast. Als u de zaagmachine met beiden handen vasthoudt, können uw handen Niet door het zaagblad verwond worden.
b) Reik Niet maar垦s onder het werkstuk. De beschermkap kan u onder het werkstuk Niet beschermen gegen het zaagblad.
c) Stel de zaagdiepte in op de dikte van het werkstuk. Onder het werkstuk dient minder dan een volledige tand van de zaagbladtanden zichtaar te+zijn.
d) Houd het te zagen werkstuk nooit in uw hand of op uw been vast. Zet het werkstuk in een stabiele opname vast. Het is belangrijk om het werkstuk goed te bevestigen, om het gevaar van contact met het lichaam, vastklemmen van het zaagblad of verlies van de controte te minimisieren.
e) Houd het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigener netkabel kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.
f) Gebruik voor het afzagen van een langwerpig stuk hout algtd een breedtegeleider of eenrecht stuk hout als geleider. Daarmee worden nauwkeuriger gezaagd en de kans op het verklemmen van het zaagblad verkleind.
g) Gebruik alkijd zaagbladen met de juiste maat en met een passende vorm van het opnameboorgat (bijv. stervormig of rond). Zaagbladen die nicht bij de montagedelen van de zaagmachine passen, lopen nicht rond en leiden tot het verliezen van de controle.
h) Gebruik nooit beschadigde ofiet passende flenzen of bouten bij het zaagblad. De zaagbladflenzen en -bout zichn speciala ontworpen voor uw zaag, voor optimale prestatie en veilighheid tijdens het werk.
2) TERUGSLAG - OORZAKEN EN BIJBEHORENDE WAARSCHUWINGEN
- Terugslag is een plotselinge reactie op een vastgeklemd, vastgelopen of Niet goed uitgelijnd zaagblad, waardoor de zaag ongecontroleerd uit het werkstuk omhoog richting gebruiker springt

• Indien het zaagblad vastgeklemd zit of vastloopt in de zich sluitende zaagsnede, blokkeert het blad en zorgt de reactie-kracht van de motor ervoor, dat de machine snel richting gebruiker terug springt
• Als het zaagblad in de zaagsnede verrormd raakt of nichtrecht in de zaagsnede loopt, kuren de zaagtanden aan de achterkant van het zaagblad in de bovenste laag van het hout gripen, met als gevolg dat het zaagblad uit de zaagsnede klimt en terug maar de gebruiker springt
• Terugslag is het resultaat van verkeerd gebruik van de machine en/of onjuiste werkprocedures of -omstandigheden en kan voorkomen worden door de juiste voorzorgsmaatregelen in acht te nemen, zoals hieronder aangegeven
  a) Houd de zaag.altijd stevig met beiden handen vast en positioneer uw armen zodanig, dat u de krachten die ontstaan bij machine-terugslag kunt weerstaan. Positioneer uw lichaam aan een Kant van het zaagblad, in ieder geval Niet opdezelfde lijn als het zaagblad.Terugslag kan ervoor zorgen,dat de zaag maar achteren springt, Maar terugslag-krachten kunnen door de gebruiker gecontroleerd worden als de juiste voorzorgsmaatregelen in acht genomen worden.
  b) Laat de schakelaar los, indien het zaagblad vastloopt, of indien om een andere reden het zaagproces onderbroken worden, en houd de machine bewegingsloos in het materiaal todat het zaagblad volkommen tot stilstand komt. Probeer nooit om de zaag uit het werkstuk te verwijderen, of trek de zaag nooit waar achteren als het zaagblad in beweging is, want anders ontstaat terugslag. Onderzoek en neem corrigerende maatregelen om de oorzaak van vastlopen van het zaagblad te elimineren. Vermijd het zagen in spijkers en schroeven.
  c) Plaats, bij het opnieuw starten van de machine als deze zich in het werkstuk bevindt, het zaagblad midden in de zaagsnede en controllerer of de zaagtanden nicht in het materiaal vastzitten. Als het zaagblad vastloopt, kan het uit het werkstuk lopen of een terugslag-reactie gehen als de machine opnieuw worden gestart.
  d) Ondersteun grote panelen om het risico van vastklemmen en terugslaan van het zaagblad tot een minimum te beperken. Grote panelen hebben de neiging onder hun eigengewicht door te zakken. De steunpunten要去en aan beiden kanten onder het paneel geplaatst worden, vlakbij de zaagsnede en vlakbij de zichkant van het paneel.
  e) Gebruik geen botte of beschadigde zaagbladen. Een onscherp of onjuist geplaatst zaagblad zorgt voor een smalle zaagsnede met groe wrijving, vastlopen van het zaagblad en machine-terugslag als gezolg.
  f) De bedieningshendels voor het instellen van zaagdiepte en verstekhoek要去en stevig vastzitten, voordat u gaat zagen. Als de zaagblad-instelling verschuiftijdens het zagen, kan dit vastlopen van het zaagblad en machine-terugslag tot gevolg hebben.
  g) Wees bijzonder voorzichtig bij zaagwerkzaamheden in bestaande muren of andereplaatsen zonder voldoende zich. Het invalidende zaagblad kan bij zaagwerkzaamheden in Niet-zichtbare voorwerpen blokkeren en een terugslag veroorzaken.

3) FUNCIE VAN ONDERSTE BESCHERMKAP

a) Controller vór ieder gebruik of de onderste beschemkap op de juiste manier sluit. Gebruik de zaag Niet als de onderste beschemkap Niet vrij beweegt en/of nicht onmiddelijk sluit. De onderste beschemkap nooit in opengedraide positie vastklemen of vastbinden. Indien de zaag per ongeluk is gezallen, kan de onderste beschemkap verbogen zijn. Trek de stekker uit het stopcontact, open de onderste beschemkap met zich hendel en zorg ervoor dat deze vrij beweegt en, onder alle hoeken en zaagdieptes, Niet het zaagblad noch ieder ander machinedeel raakt.
b) Controller of de veer van de onderste beschemkap functioneert. Als de beschemkap en de veer nicht juist functioneren,要去en zich voór gezruik gerepareerd worden. De onderste beschemkap kan traag functioneren als gevolg van beschadigde onderdelen, kleverige aanslag, of opeenhoping van zaagafval.
c) De onderste beschemkap dient alleen handmatig geopend te worden in geval van speciale zaagsnedes, zoals invalidzagen en samengestelde zaagsnedes. Open de onderste beschemkap met zich hendel en LAST deze los, zodra het zaagblad het materiaaal bereikt. Bij alle andere zaagbewerkingen dient de onderste beschemkap automatisch open te gaan.
d) Houd aktijd in de gaten, dat de onderste beschemmkap het zaagblad bededuct voordat u de zaag op een plank of vloer wegzet. Een onbeschermd draaiend zaagblad zar de zaag maar achefteren doebenbewegen, waar bij alles doorzagend wat hij op zich pad tegenkomt. Wees bewust van de tijd, die het zaagblad nodig heeft om te stoppen, nadat de schakelaar is losgelaten.

EXTRA VEILIGHEIDSVOORSCHRIFTEN

ALGEMEEN

• Deze machine mag nicht worden gebruikt door Personen ander de 16一年多
• Deze machine is nicht geschikt voor nat-zagen
• Trek.altijd de stekker uit het stopcontact voordat u eeninstelling verandert of een accessoire verwisselt
• Gebruik de machine Niet, wanner het snoer beschadigd is; waar dit door een erkende vakman verrangen
• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
• Stof van materiala zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal hunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders verooorzaken); draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Bepaalde soorten stof zich geklassificiererd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten

• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in ache

• Gebruik alleen een zaagtafel voorzien van een schakelaar ter voorkoming van herstarten van de motor na stroomonderbreking

• Gebruik alleen een zaagtafel voorzien van een spouwmes

ACCESSIONS

• SKIL kan alleen een correcte werkung van de machine garanderen, indien originele accessoires worden gebruikt
• Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing vermelde specificaties, volgens EN 847-1 zijn gecontroleerd en overeenkomstig zichen gemarkeerd
• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine
• Gebruik uitsluitend zaagbladen met een minimale diameter van 184 mm, een maximale diameter van 184 mm en een asgat van 16 mm
• Gebruik nooit HSS-Zaagbladen
• Gebruik nooit afbraam-/(door)slijpschijven bij deze machine

VOOR GEBRUIK

• Controller altijd of het voltage, dat vermeld staat op het typeplaatje van de machine, overeenkomt met de netspanning
• Voorkom schade, die kan onstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint
• Verwijder, voordat u begint te zagen, alle obstakels zowel boven als onder het zaagvlak
• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschoef, zit steviger vast dan wanner het met de hand worden vastgehonden)
• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf (contact met elektrische ledingen kan tot brand of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding voroorzaakt materielle schade en kan tot een elektrische schok leiden)
• Gebruik volledig uitgerolde en veilige verlengsnoeren met een capacititeit van 16 Ampère

TIJDENS GEBRUIK

• Tijdens het werkken kan het geluidsniveau 85 dB(A) overschrijden; draag oorbeschemmers
• Gebruik uw machine nooit zonder het originele beschermkapsysteme
• Probeerietom uitzonderlijkkleine werkstukken te zagen
• Werk nicht boven uw hoofd met de machine
• Schakel, in geval van blokkeren of electrische of mechanische storing, de machine onmiddelijk uit en trek de stekker uit het stopcontact
• Raak het snoer Niet aan, als ditijdens de werkzaamheden worden beschadigd of doorgesneden, maar trek onmiddelijk de stekker uit het stopcontact

NA GEBRUIK

• Als u de machine wegzet moet de motoruitgeschakeld zich en de bewegende delen tot stilstand zich gekomen
• Na uitschakeling van uw cirkelzaagmachine, nooit een draaiend cirkelzaagblad stoppen door er aan de+zijkant iets tegenaan te drukken

② Lees de gebruiksaanwijzing voor gebruik
③ Dubbele isolatie (geen aarddraad nodig)
④ Geef de machine Niet met het huisvuil mee

GEBRUIK

Monteren van zaagblad 5

! trek de stekker uit het stopcontact
- haal zeskantsleutel Auit opbergplaats B
- druk asvergrendelknop C in en houd deze vast verwijl u bout D met de zeskantsleutel verwijdert

! druk asvergrendelknop C alleen in als machine helemaal stilstaat

• Iaat asvergrendelknop C los
• verwijder flens E
• open onderste beschemkap F met hendel G en houd deze vast verwijl u het zaagblad monteert met de zaagtanden en de pij op het zaagblad indezelfde richting wijzend als de pij op de bovenste beschemkap
• Iaat onderste beschemkap F los
• monteer flens E
  ! zorg ervoor, dat het klemoppervlak H van de flenzen perfect schoon is en maar het zaagblad wijst
• druk asvergrendelknop C in en houd deze vast verwijl u de bout eerst handvast draait, en hem met de zeskantsleutel nog 1/8 slag verder vasttrekt (zorgt voor slipspen van het zaagblad wanner dit groe watstand ondvindt, waardoor kans op overbelasting van de motor en machine-terugslag kleiner worden)

• Iaat asvergrendelknop C los

• Instellen zaagdiepte (0-65 mm) ⑥

• voor een optimale zaagsnede mag het zaagblad Nieteer dan 3mm onder het werkstuk uitsteken
  -draai knop J los

• duw voet K omhoog/omlaag totdat gewenste zaagdiepte op schaal is ingesteld met behulp van aanwijzer L

• draai knop J vast

• Instellen verstekhoek (0 - 45^) ⑦

-draai knop M los
- kantel machine totdat gewenste verstekhoek op schaal is ingesteld met behulp van aanwijzer N
- draai knop M vast

! bij verstekzagen correspondiert de zaagdiepte Niet met de waarde op de zaagdiepte-schaal

• Contrôle 90^ verstekhoek ⑦

• stel voet K op maximale zaagdiepte in en zet deze vast 6

• stel verstekhoek op 0^ in en zet deze vast
• controller met een winkelhaak of hoek tussen zaagblad en onderkant voet 90^ is

• als bijstelling nodig is, knop M losdraaien, en instelschroef P gebruiken zoals weergegeven

• Verstelbaar zaaglijnvizier Q ⑧ a

• voor het langs de gewenste, op werkstuk aangegeven, zaaglijk geleiden van machine

• gebruik voor een rechte 0^ zaagsnede of een 45^ verstkzaagsnede de betreffende indikatielijk

!That brede gedeelte van voet op ondersteunde gedeelte van werkstuk rusten

• kan ingesteld worden maar gelang u het restmaterialiaal aan binnen- of buitenkant van het blad wilt hebben ⑧ b
  ! breedte van zaagsnede worden bepaald door dikte van zaagtanden en Niet door dikte van zaagblad zichl
  !.altijd eerst uitproberen op een stuk afvalmaterialial

• Stofafzuiiging

• sluit een stofzuiger aan op aansluitstuk R 9
  !That de stofzuigerslang nooit het openen van de beschemkap of het zagen belemmeren

• u kunt ook een stofzak gebruiken (SKIL accessoire 2610387402)
  ! gebruik stofzak/stofzuiger nicht bij het zagen van metaal

• Werken met de machine ⑨

• steek stekker in stopcontact

• houd handgreep S.altijd stevig met de ene en handgreep T stevig met de andere hand vast
• plaats machine met voorkant van voet goed vlak op het werkstuk

! zorg dat de zaagtanden het werkstuk Niet raken
- schakel uw machine aan door eerst knop V (= veiligheidsschakelaar, die nicht vastgezet kan worden) en daarna trekker W in te drukken
! het zaagblad moet eerst op volle snelheid+zijn voordat u het in het werkstuk leidt
- beschemkap F opent automatisch als u het zaagblad in het werkstuk leidt (open beschemkap alleen handmatig met hendel G voor speciale zaagsnedes zoals invalid-zagen)
! forceer de machine nicht (oefen lichte en constante drukuit om oververhitting van de zaagbladpunten en het smelten van kunststof materiaal te voorkomen)
! houd de machineijdens het werk algtd vast bij het(de) grijs-gekleurde greepvlak(ken)
- schakel uw machine, na het make van de zaagsnede,uit door trekker W los te lately
! zorg ervoor, dat het zaagblad tot stilstand gekomen is, voordat u de machine van het werkstuk haalt

TOEPASSINGSADVIES

Bij Gebruik van de geleiderail (SKIL-accessoire 2610Z04064) in combinatie met de adapter, za de freesdiepte met 14mm afnemen bij snedes met een hoek van zowel 90^ als 45^
- Leg de goede kant van het werkstuk.altijd maar beneden om splinteren tot een minimum te beperken
- Gebruikuitsluitend scherpe zaagbladen van het juiste type 10

• hoe meer tanden, des te beter de zaagsnede
• zaagbladen met hardmetalen tanden blijven tot 30 maal langer scherp dan gewone zaagbladen

Breedtegeleider Y 11

• voor het makeen van een precieze zaagsnede langsd erand van een werkstuk

• kan aan beiden kanten van de voet bevestigd worden Instellen breedtegeleider

• draai knop Z los

• stel gewenste zaagbreedte in met behulp van schaal op bredtegeleider (gebruik zaaglijnvizier Q als 0-referentiepunt)

• draai knop Z vast

• Inval-zagen 12

• stel gewenste zaagdiepte in

• kantel machine waar voren met zaaglijnvizier Q op een lijn met op werkstuk aangegeven gewenste zaaglijk
  open onderste beschemkap F met hendel G
• schakel, net voordat u het zaagblad in het werkstuk leidt, de machine in enaaracterkant van machine geleidelijk zakken terwijl u voorkant van voet als "scharnier"gebruikt
• beweeg machine geleidelijk zowel maar beneden als়aar voren
• zodra het zaagblad het materiaal bereikt, hendel G loslaten

! de machine nooit maarachten trekken

Zagen vanGPCe 13

• ondersteun paneel gibt bij de zaagsnede op de grond, een tafel of een werkbank
  ! stel zaagdiepte zo in, dat u door paneel en nicht door de ondersteuning zaagt
• indien breedtegeleider de gewenste zaagbreedte nicht aankan, klem of spijker eenrecht stuk hout op werkstuk als een geleider, en gebruik de rechterkant van de voet gegen deze geleider

ONDERHOUD / SERVICE

• Deze machine is Niet bedoeld voor professioneel gebruik
• Houd machine en snoer alkijd schoon (met name de ventilatie-openingen)

! trek de stekker uit het stopcontact voor het reinigen

• Houd het gebied rond de onderste beschemkap F ⑤.altijd schoon (verwijder stof en splinters met behulp van perslucht of een borstel)
• Maak zaagblad onmiddelijk na gebruik schoon (met name als er hors of lijm op zit)

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen

• stuur de machine ongedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

MILIEU

• Geef electrisch gereedschap, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen)

• volgens de Europese richtig 2012/19/EG inzake oude electrische en electronische apparaten en de toepassing waar van binnen de nationale wetgeving, dient afgedankt electrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen

• symbol ④ zal u in het afdankstadium hieraan herinneren

GELUID / VIBRATIE

Gemeten volgens EN 62841 bedraagt het geluidsdrukniveau van deze machine 97 dB(A) en het geluidsvermogen-niveau 108 dB(A) (standaard devatie:

3 dB), en de vibratie (vectorsom van drie richtingen; onzekerheid K = 1,5m / s^2)
bij het zagen van hout 2,6 m/s²
bij het zagen van metaal 2,2 m/s²

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de bloatstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen

• wonneer de machine isuitgeschakeld of wonneer\ deze loopt maar geen werk verricht, kan dit het\ blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren

s

Cirkelsåg

5665/5765

INTRODUKTION

aee 1e e 1e e 1e e 1e e 1e e 1e e 1e e 1e e 1e e 1e e 1e e

1 1

Jiuji Jiu

Rgglggeaegsll

yIaIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIy

gblll alocg

111PAVE.1) 5 SKIL gLoI, 5 pS plss sS Ls

jell 13n ic jilgSll 11, Jell pwi

9 81.21

ailll, jwssll

Tg 111111111111111111111111

pall aololal ydl Jell ae blc ginn 1

Jaebe juiiuiuuiuui 1

(aLao 2g jll Lx1 xia = Vjj Ie Jaiinla 2g jolx1 jie

W J 111

JooJIe aoe Jooi jololc aoi

JooJIa eba Juii Iooi Jua Looic LiLi F yai jil ci

jghai jia jao jia lihui Jia Gg y

(1)

1 1

iuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuui

(a.s.w.l.lalglug)

:Jgll 2aLj jai (abio) aebio no Lqil o1s11 wol JaoJI eLiI!

J 1

W

JaeIaee 60381 g, Jae. Loe a a a5y aegi o 5t!

p1iuiw81 L

gai 112-2-7) gulli aagill npi niie

g 80 J! aLwLy9 J 12 aLwoglaJgac

Luluill no aas Jolal Jauu Jauu Jauu Jauu

1

gimlls

Jaeill aeb no aeall eefiee paaell no jayell eefiee

y

bA

g 100000000000000000000000000000000000000000000000000000000000000000000000000

aai 1

olc oLogleo

111 1000000000000000

Lac aI pJI J 1aJbJdJyoo yJ Lg Lg

iLg

Jus no allw yj. 1111 1111 1111

10

oLo wugwWg21 8) wugwWg21 Lc Joaii sioe pliauiu Jaoi 8

: (a:b)

Lg 1g jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg

Jie Jio) IyuiuI aiao sgo Igai Ie iiaoi jiuill yao agoei gai 1

aglll gll plssuL Jaoell sic jolil aolil aigbll cllblll pjj 1
aJjw w o o y hciie oogd lal glbgspsnwi 2 1gkllg 1g kll

aL aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aII aII aII aII aII aII aII aII aII aII aII aII aII aII aII aII aII aII aII aII aII aII aII

1Ag g 1A2 LjB jLjai yw pauiy
11111111111
(HSS) acjll Jlc jGJl o aegn lioaoy plsiwl Liig j
o2100 g23/2100 plssiwl Liig j
plssiwl
