• Bu alet, sabit dayama suretiyle tahtada diz ve 45^ ye kadar acli kesme isleri icin gelistirilmisir; uygun testere bicalanyla demir disi metaller, hafif yapimalzemeleri ve plastikler de kesilebilir
• Bu alet profesyonel kullanima yönelik degildir
• Bu kullanma kilavuzunu okuyun ve saklayin ②

TEKNIK VERILER ①

GÜVENLIK

GENEL ELEKTRIKLI EL ALETI GUVENLIK UYARILARI

UYARI Bu elektrikli el aletiyte birlikte gelen tum guvenlik uyarilarini, talimatlari, resim ve açıklamaları okuyun. Aşaqda bulunan talimatlara uyulmaması elektrik carpmalarina, yangınlara ve/veya ağır yaralanmalara neden olabilir.

Tüm uyari ve talimatlari ileride kullanmak üzere saklayin.

Uyari ve talimat hukumlerinde kullanan "elektrikli el aleti" kavrami, akim sebekesine bagli (sebeke baglanti kablosu ile) aletlerle akü ile calisan aletleri (akim sebekesine baglantisi olmayan aletler) kapsamaktadir.

1) CALISMA YERI GUVENLIGI

2) ELEKTRIKSEL GUVENLIK

a) Calistiginz yeri temiz ve duzenli tutun. Isyerindeki duzensizlik veya yetersiz aydinlatma kazalara neden olabilir.
b) Yanici sivilarin, gazlarin veya tozlarin bulundugunu patlama tehlikesi olan yer ve mekanlarda aletinizle calismayin. Elektrikli el alelteri, toz veya buharlarin tutusmasina veya yanmasina neden olan kivilcimlar cikanirlar.
c) Elektrikli el aletinizle calisirkenoczuklari ve baskalarini calisma alaninizin uzaginda tutun. Yakininizda bulunan kisel dirdkatinizi dapat bilir ve bu da alet uzerindeki kontrolunuzu kaybetmenize neden olabilir.
a) Aletinizin baglanti fişi prize uymaldir. Fisi hiçbir sekilde degistirmeyin. Koruyucu topraklamali aletlerle adaptörlü fiş kullanmayin. Değistirilmemis, orjinal fiş ve uygün prisler elektrik carpma tehlikesini azaltir.
b) Borular, kalorifer tesisati, isiticlar ve buzdolaplari gibi topraklanmis yüzeylerle bedensel temasa gelmekten kaçınin. Eger bedeniniz topraklanacak olursa yüksek bir elektrik carpma tehlikesi ortaya Çikar.
c) Aletinizi yagmur ve nemden koruyun. Elektrikli el aletinin içine suyun sizması elektrik carpma tehlikesini yükseltir.
d) Kabloyu kendi amaci disinda kullanmayin; orneigin aleti kablodan tutarak taşimayin, aleti kablo ile asmayin vya kablodan çekerek fişi prizden Çikarmayin. Kabloyu asiri sicutan, yağlardan, keskin kenarlı cismlerden vya aletin hareketli parçalarindan uzak tutun. Hasarlı vya dolaşmış kablo elektrik carpma tehlikesini yükseltir.
e) Elektrikli el aletinizle açık havada calisirken mutlaka açık havada kullanilmaya鬆saadeli uzatma kablosu kullanin. Açık havada kullanilmaya uygun ve鬆saadeli uzatma kablosunun kullanilmasi elektrik carpma tehlikesini azaltir.
f) Elektrikli el aletinin nemli ortamlarda calistirilmasi sartsa, mutlaka toprak kaçagi devre kescisigi kullanin. Toprak kaçagi devre kescisigi kullanimi elektrik carpma tehlikesini azaltir.

3) KIsILERIN GUVENLIJI

a) Dikkatli olun, ne yaptiigniza dikkat edin ve elektrikli el aletinizle calisirken makul hareket edin. Yorgunsaniz, hap, ilac veya alkol almisssaniz aletinizi kullanmayin. Aletinizi kullanirken bir anlik dikkatsizliginiz ciddi yaralanmalara yol acabilir.
b) Daima kişisel korunma donanimişi ve bir koruyucu gozluk kullanin. Elektrikli el aletinin Türü ve kullanimina uygün olarak kullanacaginiiz toz maskesi, kaymayan sekslam ile ayakkabilari, koruyucu kask vya koruyucu kulaklik gibi kişisel korunna donanimiarlini kullanmaniz yaralanma tehlikesini��k olçüde azaltir.
c) Aleti yanlisiikla calistirmaktan kaçınin. Akim ikmal sebekesine ve/veya aküye baglamadan, elinize aliptasiman odcelektrkli el aletinin kapali durumda oldugundan emin olun. Elektrkli el aletini parmaginiz salter uzerinde dururken taşrsaniz ve alet açikken fişi prize tokarsaniz kazalara neden olabilirsiniz.
d) Aleti calistirmadan once ayar aleterini veya tornavidalari aletten uzaklastirin. Donen alet parcasina temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir.
e) Kendinize cok fazla güvenmeyin. Durusunuzun güvenli olmasina dikkat edin ve daima dengenizi koruyun. Bu sayede aletinizi beklenmedik durumlarda[daha iyi kontrl edersiniz.
f) Uygun is elbiseleri giyin. Genis giysiler giymeyin ve takı takmayin. Saçlarınüz ve giysileriniz aletin hareketli parçalarindan uzak tutun. Bol giysiler, takilar veya uzun saçlar aletin hareketli parçaları tarafindan tutulabilir.
g) Aletinize toz emme donanimi ve toz tutma donanimi takilabiliyorsa, bunlarin baglı olup olmadigi veDOGru islev gORUP gormediklerini kontrol edin.Toz emme donanimin kullanimi tozdan kaynalanabilecek tehlikeleri azaltir.
h) Aletleri sik kullanmaniz sebebyle kazandiginiz aliskanliklar, güvenlik prensiplerine uymanizi onlememelidir. Dikkatsiz bir hareket, biranda ciddi yaralanmalara yol acabilir.
4) ELEKTRIKLI EL ALETLERIYLE DIKKATLI CALISMAK VE ALETI DOGRU KULLANMAK
a) Aletinizi asiri olcude zorlamayin. Isinize uygun elektrikli el aletini kullanin. Uygun elektrikli el aleti ile belirtilen performans alaninda daha iyi ve daha guvenli calisirsiniz.
b) Açma/kapama salteri arizali olan elektrikli el aletini kullanmayin. Açlip kapanamayan bir elektrikli el aleti tehlikelidir ve onarilmasi gerekir.
c) Alette bir ayarlama islemine baslamadan, herhangi bir aksesuari degistirken veya aleti elinizden birakirken fisi prizden cekin veya akuyu cikarin. Bu onlem, elektrikli el aletinin yanlisikla calismasini onler.
d) Kullanim disinda ilek elektrikli el aletinizi;cocuklarin ulasamayacaigi bir yerde saklayin. Aleti kullanmayi bilmeyen veya bu guvenlik talimatini okumayan kisilerin aleti kullanmasina izin vermyin.Denyimsiz kisiler tarafindan kullanildiklan takdirde elektrikli el aletleri tehlikeli olabilirler.
e) Elektrikli el aletinizin ve aksesuararininbakimini ozenle yapin. Aletin hareketli parcalarin kusursuz islev gorp gormediklerini ve siksmadiklarini,

parçalarin kırık veya hasarlı olup olmadikların
kontrol edin, aktı takdirde alet ilelevini tam olarak
yerine getiremez. Aletinizi kullanmadan.Once hasarlı
parçaları onartin. Birçok,is kazasi alelerin kotü ve
yetersiz bakimindan kaynaklanir.

f) Kesici uzclar keskin ve temiz tutun. Iyi bakim gormus kesici uzclar daha ender sikisirlar ve daha iyi yonlendirilirler.
g) Elektrikli el alelterini, aksesuari, uclari ve benzerlerini bu guvenlik talimatina uygun olarak kullanin. Aletinizi kullanirken calisma kosullarini ve yaptiginiz isi daima dikkate alin. Elektrikli el alelterini Kendileri icin ongorulen islerin disinda kullanmak tehlikeli durumlarin ortaya cikmasina neden olabilir.
h) Tutamak ve kavrama yüzeylerini kuru, yagsiz ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli sekilde tutulmasini ve kontrl edilmesini engeller.

5) SERVIS

a) Aletinizi sadece uzman bir elemana ve original yedek parçalar kullandirarak onartin. Böylelikle aletin güvenligini korumuş olursunuz.

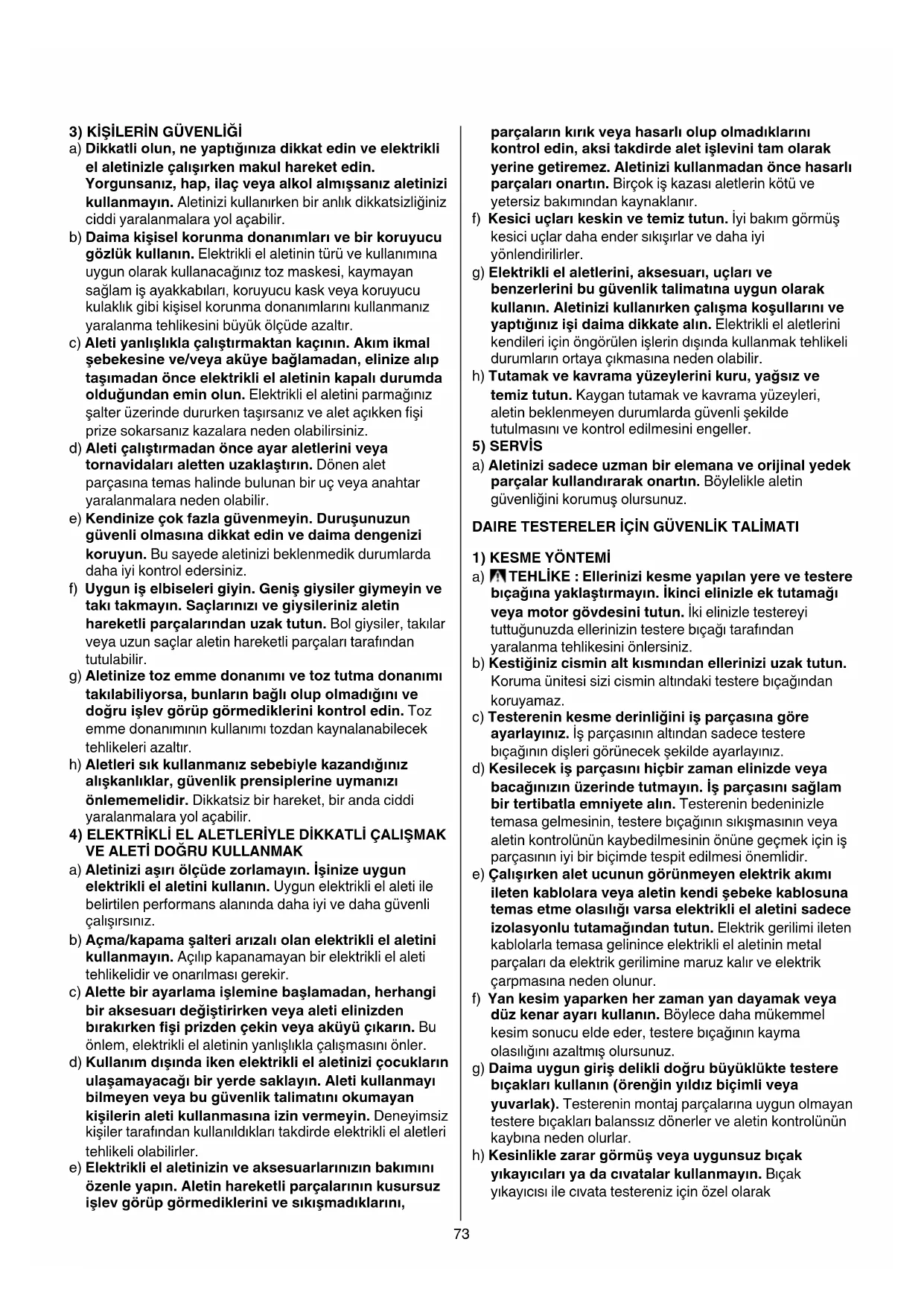

DAIRE TESTERELER IÇIN GÜVENLIK TALIMATI

1) KESME YONTEMI

a) TEHLIKE: Ellerinizi kesme yapilan yere ve testere bicağına yaklaşirmayın. Ikinci elinizle ek tutamagi veya motor govdesini tutun. Iki elinizle testereyi tatsächıngunuzda ellerinizin testere bicağı tarafindan yaralanma tehlikesini onlersiniz.
b) Kestiginiz cismin alt kismindan ellerinizi uzak tutun. Koruma unitesi sizi cismin altindaki testere biçagindan koruyamaz.
c) Testerenin kesme derinligini is parcasina gore ayarlayiniz. Is parcasinin altindan sadece testere bicaagini disleri gorgenecek sekilde ayarlayiniz.
d) Kesilecek is parcasini hiçbir zaman elinizde veya bacăginizin üzerinde tutmayin. Is parcasini saglam bir tertibatla emniyete alin. Testerenin bedeninizle temasa gelmesinin, testere biçagınin sikşmasinin vya aletin kontrolünün kaybedilmesinin onüneGPCmek icin is parcasinin iyi bir biçimde tespit edilmesi onemlidir.
e) Calisirken alet.ucunun gorunmeyen elektrik akimi ileten kabolara veya aletin kendi sebeke kablosuna temas etme olasili varsa elektrikli el aletini sadece izolasyonlu tutamağindan tutun. Elektrik gerilimi ileten kabolarla temasa gelinince elektrikli el aletinin metal parçaları da elektrik gerilimine maruz kalir ve elektrik carpmasina neden olunur.
f) Yan kesim yaparken her zaman yan dayamak veya diz kenar ayari kullanin. Böylece daha mukemmel kesim sonucu elde eder, testere biçagınin kayma olasiliğıni azaltmş olursunuz.
g) Daima uygun giris delikliDOGRU buyuklukte testere buçaklar kullanin (ör,engin yildiz biçimli vya yuvarlak). Testerenin montaj parçalarına uygun olmayan testere buçaklar balanssiz donerler ve aletin kontrolünün kaybina neden olurlar.
h) Kesinlikle zarar gormus veya uygunsuz bicak yikayicilari ya da civatalar kullanmayin. Bicak yikayici isle civata testereniz icin ozel olarak

tasarlanmi stir ve maksimum performans ile kullanim emniyeti saglar.

2) GERI TEPME - NEDENLERI VE BUNA ILIISKIN UYARILAR

• Geriye tepme olarak tabir edilen durum, seksan, seken veya hizadan Çkan bir testere.Beforeçınin yaptıni aniharekettir; bu ani hareket, kontrl disina Çkan testereninkesilmekte olan parçadan Çkarak testere kullanıcisininüzerineDOGRUYÖnelmesine neden olur
• Testere bicağınin kesimhattın daralması vya kapanmasısonucu sikismasi ya da takilması, testerenin donmesini engeller ve motorun tepkemesi sonucu kasim birimi aniden ve süratle testere kullanısinaDOGRU geri tepebilir
  Testere biçagī kosim esnasindo ters dōnerse ya da hizadan Çikarsa, biçagīn arka kenarindaki disler kesilen cismün üst tabakasinin İçine kazilarak biçagīn kesimhattindan Çiçip kullanınin Üzerinedoğan tepmesine neden olabilir
• Geri tepme, hatali alel kullanimi ve/veya yanlis kullanim islemleri veya kosullari sonucu meydana gelir ve asagidaki tedbirlere uyulmasi halinde onlenebilecek bir tehlikeder
  a) Testere tutacaklarini iki elle sikica tutun ve kolunuzu olasi bir geri tepmeyi karşilayabilecek seksilde pozisyonlandirin. Testere biçaginin yan tarafllarindan birinde durmaya özen gocterin, kesinlikle testere biçaginin kosim hatti üzerinde durmayin. Geri tepme yüzunden testerere aniden geriy hareket edebilir, kullanınin.Doğru tedbirleri alması halinde geri tepme Gücü kontrl edilebelir hale gelir.
  b) Testere biçaki takilirsa, ya da kesme islemine hangi nedenle olursa olsun ara vermek istediginizde, calistirma dügmesini birakin ve testereyi biçak tamamen hareketsiz hale gelene kadar sabit tutun. Testereyi, biçak hemüz calisir haldeyken kesinlikle cisimden cikarmayin ya da gerijeDOGRU cekmeyin. Aksi takdirde geri tepme meydana gelebilir. Kesme calismalarina baslamadan once, testerenin takilmasina neden olabilecek engelleri kaldirin, gerekli tedbirleri alin ve civi veya vida gibi cisimleri ksememeye ozen gosterin.
  c) Testereyi, kesme islemine devam etmek icin tekrar cismdeki kesim hattina soktuğunuzda, testere bicagün cesigin ortasina yerleşirin ve testere dislerinin cisim ile temas etmemesine ozen gosterin. Aksi takdirde, testerenin tekrar calistirilmasi halinde bicak disleri geri tepmeye neden olabilir.
  d) Testere bicaeginin sikismasini ve geri tepmeyi onlemek icin keseceginiz genis panellerde destek kullanin. Genis paneller kesilirken kendi aigrligi alinda sarkma belirtisi gosterir. Bu nedenle cesilen panelin alttan her iki taraftan, hem kesim hattina yakin bir yerden hem kenarlardan desteklenmesi gerekir.
  e) Korelmi veya hasarli bir bicak kullanmayin. Bilenmemis vya uygun takilmamis bicakar dar bir kesime yol açarak asiri surtunmeye, kosim aletinin takilmasina ve geri tepmeye neden olur.
  f) Biçagın kesim derinligini ve�能 ayarini duzenleyen manivelarirn kesme ilemine baslamadan once sikca ve emniyeti bir biçimde kurulmş olmasina özen gosterin. Eger testere biçagın inç,isini ve derinligini ayarlayan parçalar kesim esnasinda yerinden oynarsa, bu biçagın takilmasina ve gerı tepmeye neden olabilir.

3) ALT KORUYUCU KAPAGIN FONKSiyONU

g) Özellikle mevcut duvarlarda ve Dennis gürünmeyen yerlerde kesme yaparken dikkatli olun. Malzeme icine giren testere bicağı gürünmeyen nesneler icinde bloke olabilir ve geri tepme kuvvetlerinin ortaya Çikmasina neden olabilir.
a) Her kullanimdan once testerenin alt koruyucusunun duzgün bicimde kapanip kapanmadigi n kontrl edin. Alt koruyucunun serbeste hareket etmemesi ve aninda kapanmaması halinde testereyi calistirmayin. Alt koruyucuyu hicbir zaman açık pozisyona gelecek bicimde sikistirmayin veya baglamayin. Testerenin yanliskla dusmesi halinde meydana gelen darbe sonucu alt koruyucu egilmis olabilir. Sebeke fisini cekin, alt koruyucuyu gerije cekilebilen tutacak ile kaldirarak serbeste hareket edebilmesini saglayin. Ayrica alt koruyucunun hicbir kesim aci ve derinliginde testere bica yeva baska parçalar ile temas haline gelmemesi icin ozen gosterin.
b) Alt koruyucuya bagl'i yayin dizgün bicimde calisir durumda olup olmadigi nik kontrol edin. Eger koruyucu ile yay dizgün bicimde calismiyorsa, urunun yetkili servis tarafindan bakimi yapilmalir. Zarar gormus parcalar, yapiskan birikintiler veya birikmis dokuntuler alt koruyucunun aigr calismasina neden olabilir.
c) Alt koruyucu, sadece yukaridan asaigi yapilan kesimler ve kucuk parcalarin kasimi gibi ozel islemlerde elle gerije cekilmelidir. Alt koruyucuyututacagigeriye dokurek kaldirin ve testere bicaigi cismi kesmeye basladigianda alt koruyucuyubirakin. Tum digerkesim bicimlerinde alt koruyucu otomatik olarak calistirilmalidir.
d) Testereyi kesim tezgahina veya zemine birakmadan once, alt koruyucunun testere biçagini kaplayarak ortmesine ozen gosterin. Koruyucusu olmayan ve calisir durumda對於 bir biçak testerenin gerije droits hareket etmesine ve hareket*hattinda bulunan herseyi kesmesine neden olacaktir. Testereyi kapattiktan sonra biçgin tamamen hareketsiz hale gelmesi[in gerekli對於 sureyi hiçbir zaman gozden kaçirmayin.

EK GÜVENLIK TALIMATI

GENEL

• Bu alet 16 yaşınin altindaki kılışler tarafindan kullanilmamaldir
• Bu alet sulu kesme islerine uygun degildir
• lstediginiz ayar degisikliklerini ve aksesuar degisikliklerini yapmadan once mutlaka sebeke fisini prisden cekin
• Kordon hasarli iken cihazi kesinlikle kullanmayiniz; uzman bir kisi tarafindan degistirtiniz
• Bu alette asbest iceren malzemeleri islemeyin (asbest kanserojen bir madde kabul edilir)

• Kurşun iceren boya, bazı ahçap türleri, mineral ve metal gibi malzemelerden Çikan toz zararlı olabilir (tozl alemasta bulunulması veya solunması operatörde veya yakinda bulunan kılıderde alerjik reaksiyonlara ve/veya solunum yolu hastaliklarina neden olabilir); toz maskesi takın ve toz ekstraksiyon cihazıyla calisin (baglanabiliyorsa)

• Bazı toz tipleri (örneğin meş ve kayın ağacı tozu), bilhassa ahşap yenileme katkı maddeleriyle birlikte, karsinojenik olarak sinflandıril; toz maskesi takın ve toz ekstraksiyon cihazi ile calisman (baçlanabiliyorsa)

• Calismak istediginiz malzemelerin, toz ile ilgili ulusal taleplerini takip ediniz
  Kullandiginiz kesme masasinin mutlaka, elektrik kesintilerinden sonra motorun yeniden ve kontrl disi calismasini onleyecek bir salteri olmaldir
  Kullandiginiz kesme masasinin mutlaka, bir yarma kamasi olmalidir

AKSESUARLAR

• SKIL sadece orjinal aksesuarlar kullanildiginda aletin dizgün calismasini garanti eder
• Sadece bu kullanim kilavuzunda belirtilen tanitim degelerine uygun, EN 847-1'e gore test edilmis ve buna uygun olarak isaretlenmis testere bicaklarini kullanin
• Bu alele kullanacaginiz aksesuar edilen devir sayisi en azindan aletin boştaki en yüksek devir sayisi kadar olmaldir
• Sadece minimum 184 mm, maksimum 184 mm capa ve 16 mm mil deliğine sahip testere buçaklari kullanin
  HSS testere biçaklarınin bu aletle kullanilmasona musaade yokitur
• Bu alette taşlama/kesme diskleri kullanmayin KULLANMADAN ONCE
  Guc geriliminin, aletin ozellik plakasinda belirtilen voltaj degeriyle aynl oldugunu sik sik kontrol edin
• Is parcasinin vida, civi ve benzeri malzeme tarafindan hasar gormemesi icin dikkatli olun; calismaya baslamadan once bunlari qikartin
• Kesme islemine bestehtamadan once, kesme hatti altindaki veustundekibutun engelleri uzaklastrupin
• Calistiginiz parçayı sabitleyin (kılıkaçlarla ya da mengeneyle sabitlenmiş bir,is parçasi elle tutulan isten daha güvenilirdir)
  Görunmeyen elektrik kabolarini belirlemek yüzgün bir tarama cihazi kullanin veya yerel akim ikmal sirketlerinden yardim isteyin (elektrik kabolariyla temas, yangınçikmasina veya elektrik carpmalarina neden olabilir; bir gaz borusu hasarGORURSE patlama tehlikesi ortaya ÇiKAR; bir su borusunun delinmesi halinde maddi hasarlar meydana gelebilir veya elektrik carpma tehlikesi ortaya ÇiKabilir)
  Tamamen kusursuz ve güvenli 16 Amp uzatma kabolari kullanin

KULLANIM SIRASINDA

Cihaz calisirken gurltu seviyesi 85 dB(A) desibele kadar cikabilir; kulak koruyucu kullaniniz
- Original koruma tertibati olmadan aleti asla kullanmayin
- Cok kucuk is parçalarini kesmeyi denemeyin
Aleti basinizin ustunde tutarak calismayin
- Aletiniz bloke olursa, veya alet normal calismiyorsa veya degisik gurultuler gelyorsa, aleti hemen kapatin ve fisi prisden cekin
Eger cihazikullanirken kordon hasar gorur yada kesilirse, kordona kesinlikle dokunmayiniz ve derhal fisi cekiniz

KULLANIMDAN SONBA

• Aletinizi birakip gitmeden once mutlaka kapatin ve doner parçaların tam olarak durmasini bekleyin

Aleti kapattiktan sonra testere biçagıni yan taraftan bastirarak frelemeyin

ALET UZERINDEKI SIMGELERIN ACIKLAMASI

② Kullanmadan-oncekilavuzuokuyun
③ Gift yalitim (topraklama kablosu gerekli degildir)
Aletievdekicopkutusunaatmayiniz

KULLANIM

• Testere bicaigi takilmasi 5

!sebeke fisini cekin
- altigen anahtarin A levhasindaki B tutucusundan alin
- bicak pimini D alttigen anahtari ile cevirerek cikartirken, eksen kilidi dugmesine C basin ve tutun

! eksen kilidi Düğmesine C yalnizca alet calismiyorken basin

• eksen kilidi Düğmesini C birakin
• halkayi Eçikartin
• kol G yardimi ile alt emniyet parcasini F acin, testere biçagi monte uzerindeki oklar ile üst emniyet parcasi uzerindekiler ayni yönü gostermelidir
• alt emniyet parcasini F birakin
• halkayi E takin

! halkalarin testereye degen kisimlarinin H tamamen temiz olmasina dikkat edin

• bıçak pimini altigena anahtarı ile 1/8 oranında sıkıca takarken, eksen kilidi düğmesine C basın ve tutun (sert maddeler üzerinde kesim yaparken testere bıçgün in yerinden oynaması yada testerenin aniden sıGRAMASİ ne motora yüklenilmesini onler)

• eksen kilidi Düğmesini C birakin

• Kesme derinliginin ayarlanmasi (0-65 mm) ⑥

• kesme kalitesinin optimal olarak saglanalbilmesi icin testere biçainin is parcasinin altindan 3 mm'den fazlaçikmaması gerekir
  -dugmeyi JGeVsetin

• gostergeden L yararlanarak, ayagi K kaldirme/indirme aci cizelgesinde istediginiz kesme derinligi ayarlayin

• duqmeyi J tekrar sikin

• Kesme açisinin ayarlanmasi (0-45°) ⑦

-dugmeyi M gevsetin
- gostergeden N yararlanarak, aleti devirmek suretyle aci czigelgesinde istediginiz kesme acisini aryarlayin
- Düğmeyi M tekrar seksin

! gonyeli kesme sirasinda derinlik cizelgesinde görulen kesme derinligiGPCEK Kesme derinligi degildir

• 90°-Kesme aciis kontrlü (7)

• ayagi K maksimum kesme derinligine ayarlayin ve sikin ⑥
  -kesme acisini 0^ ye ayarlayin ve sikin

• bir gonye ile testere biçàgī ve ayak alt kenariarasindaki 90^ vi kontrl edin

• ayar yapilmasi gerekiyorsa, dugmeyi M gevsetin ve ayar vidasini P resimde gosterildigi gibi kullanin

• Ayarlanabilir biçak korumalıg Q ⑧a

• aletin, is parcasi uzerine cizilen kesme hatti uzerinde hassas bucimde yonlendirilmesini saglar

• 0'lik diz kesme islerini veya ilgili gõsterge hatarini kullanarak 45^ lik gonyeli kesme islerini saglar
  ! ayagin buyuk bolumü, is parcasinin yaslanmis bolümü uzerinde olmalidir

• atilacak parcanin mi yoksa ihtiyaciniz olan parcanin mi bicaagin ic yada dis kisminda olmasini secmenizi saglayacak sekilde ayarlanabilir ⑧
  ! kesme genisligi, testere biçagl kalinligi iledehyil, testere biçagl dislerinin genisligi ile belirlenir
  !GPCek kesme cizgisini kontrl etmek icin daima bir deneme kesmesi yapin

Toz emme

-üzerine emme elektrik sūpūrgesinin hortumunu adaptoròrù R ⑨ takin
! elektrik supürgesi hortumu hiçbir zaman alt biçak koruma parçasí deligiñini kapatmamali veya kesme islemine engel olmamalidir
- yaparken bir toz turbasi kullanilabilir (SKIL aksesuar 2610387402)
!metalleri keserken toz torbası/elektirik supürgeyi kullanmayıniz

Aletin calistirlmasi 9

• sebeke fisini prize takin
• daima bir elinizle S tutamağını, dhe elinizle de T tutamağını tutun
• aletin ayaginin on tarafini is parcasi uzerine pozisyonylayin
  ! testere bicaigi dislerinin is parcasini sapl olmamasina dikkat edin
• once basparmaginizla dugmeye V basip (= sabitlenemiyen emniyet salteri) saltere W basmak suretiyle aleti calistirin
  ! testere, testere bicaigi is parcasi iine girmeden once maksimum hiza erismelidir
• testere biçagli is parcasí Irene dokulunca alt biçak koruma parcasí F kendiliğinden açilir (alt biçak koruma parcasini sadece Özel iler icin, ornegin ylerşirici kesmeler icin elle acin; bunu yaparken de kolu G kullanin)
  ! aleti gereginden fazla zorlamayin (bicak uclarinin asiri isinmasini ve plastik keserken plastigi eritmesini onlemek icin hafif ve surekli basinc uygulayin)
  ! calisma esnasinda, aleti daima gri renkli bolge(ler)den tutun(uz)
• kesme isleminden sonra salteri W boşa alarak aleti kapatin
  ! aleti is parcasindan cikarmadan once testere bicaaginin tam olarak durmasini bekleyin

UYGULAMA

Kilavuz rayi (SKIL aksesuar 2610Z04064) adaptor ile birlikte kullanildiginda, kesme derinligi hem 90^ hem de 45^ lik kesimlerde 14 mm kadar azalacaktir
- Parçalanma ve yarılmaları minimum扭矩yde tutabilmek icin is parçasinin iyi alan tarafı daima asaqi bakacak bucimde yerleşirin
Daimaogrupitvekeskintesterebicaklarkullanin

-kesme kalitesi dislerin sayisi ile duz orangti dalamar artar
- sert metalli testere biçakların kullanim ömrü, geleneksel testere biçaklarina oranla 30 kat daha uzundur

Yan dayamak Y ⑪

• is parçasi kendarınin hassas paralel kesimlerini,...
• ayagin her iki yanina da takilabilir

Yan dayamagin ayarlanmasi
-dugmeyi ZGeVsetin

• yan dayamak cizelgesi yardimi ile istediginiz kesme genisligini ayarlayin (bicak korumaligi Q 0-referansi olarak kullanin)
  -dugmeyi Z tekrar sikin
  erleistirme kesimi ⑫

• istediginiz kesme derinligini ayarlayin

• biçak korumalı Q is parçasi üzerine Çüzilmş bulunan kesmehattın dokrultmussbicimde aleti one devirin
• kol G yardimi ile alt emniyet parcasini F acin
• testere bicaigi is parcasina dalmadan hemen once aleit calistirn ve aletin arka kismini, on ayak kenarini dayama noktasi olarak kullanarak, yavaça indirin
• aleti yavasca asagindirin
• testere bicaigi cismi kesmeye basladigi, kolu G gevsetin

! aleti prensip olarak geri surmeyin

• Buyuk levhalarin veya tabalarin kesilmesi ⑬

• kesilecek levhayi, kesme hatti yakin olacak bicimde yere, bir masaya veya bir tezgaha yatirin

! kesme derinligini, levha tam kesilecek ve zemin kesilmeyecek ölcüde ayarlayin

• eger yan dayamak istenen kesme genisligine olanak saglamiyorsa, kilavuz islevi gormek üzere dizbircitayi is parcasi uzerine yapistirip veya civiledikten sonra, aleti, sag ayak tarafi bucitayi izleyecek bucimde hareket ettin

BAKIM / SERVIS

• Bu alet profesyonel kullanima yönelik degildir
• Aleti ve kablosunu daima temiz tutun (özellikle havalandirma yuvalarini)

! temizlemeden once, cihazin fisini prisden cekin

• Alt koruyucunun F ⑤ cevresini her zaman temiz tutun (basinci hava veya FIRCA yardimiyla tozu ve talasi giderin)
• Testere bicaagini isiniz biter bitmez temizleyin (ozellikle uzerinde reçine ve tutkal kalintilara varsa)

• Dikkatli böimde yürütulen üretim ve test)yontemlerine ragmen aleti ariza yapacak olursa, onarim SKIL elektriklaletleri icin yetkili bir serviste yapilmaldir

• aleti ambalajyla birlikte satin alma belgenizide ekleyerek saticiniza veya en yakin SKIL servisine ulastirin (adresler ve aletin servis semalari www.skil.com adresinde listelenmistir)

CEVRE

• Elektrikli alelerini, aksesuarleri ve ambalajleri evdeki Çöp kutusuna atmayınüz (sadece AB ülkeeri icin)

• kullanilmis elektrikli alelteri, elektrik ve elektronikli eski cihazlar hakkindaki 2012/19/EC Avrupa yonergelerine gore ve bu yonergeler ulusal hukuk kurllarina gore uyaranarak, ayr olarak toplanmal ve cevre sartlarina uygun bir sekilde tekrar degerlendirmye gonderilmelidir

• sembol ④ size bunu animsatmalidir

GÜRÜLTÜ / TITRESIM

• Olçulen EN 62841 Göre ses basinci bu makinanin seviyesi 97 dB(A) ve calisma sirasindaki gürültu 108 dB(A) (standart sapma: 3 dB), ve titresim * m/s² (üç yönün vektor toplami; tolerans K = 1,5 m/s²)
• tahta keserken 2.6 m/s²
  *metalleri keserken 2,2 m/s²
  Titresim emisyon seviyesi EN 62841'te sunulan standart teste gore olculmustur; bu seviye, bir aleti bir baskasiyla karilastirmak amaciyla ve aletin soz konusu uygulamalarda kullanilmasi sirasinda titresime maruz kalma derecesinin on degerlendirmesi olarak kullanilabilar
• aletin farkli uygulamalar icin veya farkli ya da bakimi yetersiz yapilmis aksesuarlarla kullanilmasi, maruz kalma seviyesini belirgin bicimde artirabilir
• aletin kapali oldugu veya calistigi ancakGPCanlamda is yapmadi ziamanlarda, maruz kalmaseviyesi belirgin bicimde azalabilir
  ! aletin ve aksesuarlartin bakimini yaparak, ellerinizisicak tutarak ve is modellerinizi duzenleyerekkendinizi titresimin etkilerinden koruyun

PL

JLJI JIy Iy LgJw g w

cuii jai jyip 100000000000000000000000000000

LLe1/

124567890 pEEN 7A21 1234567890

（）山
