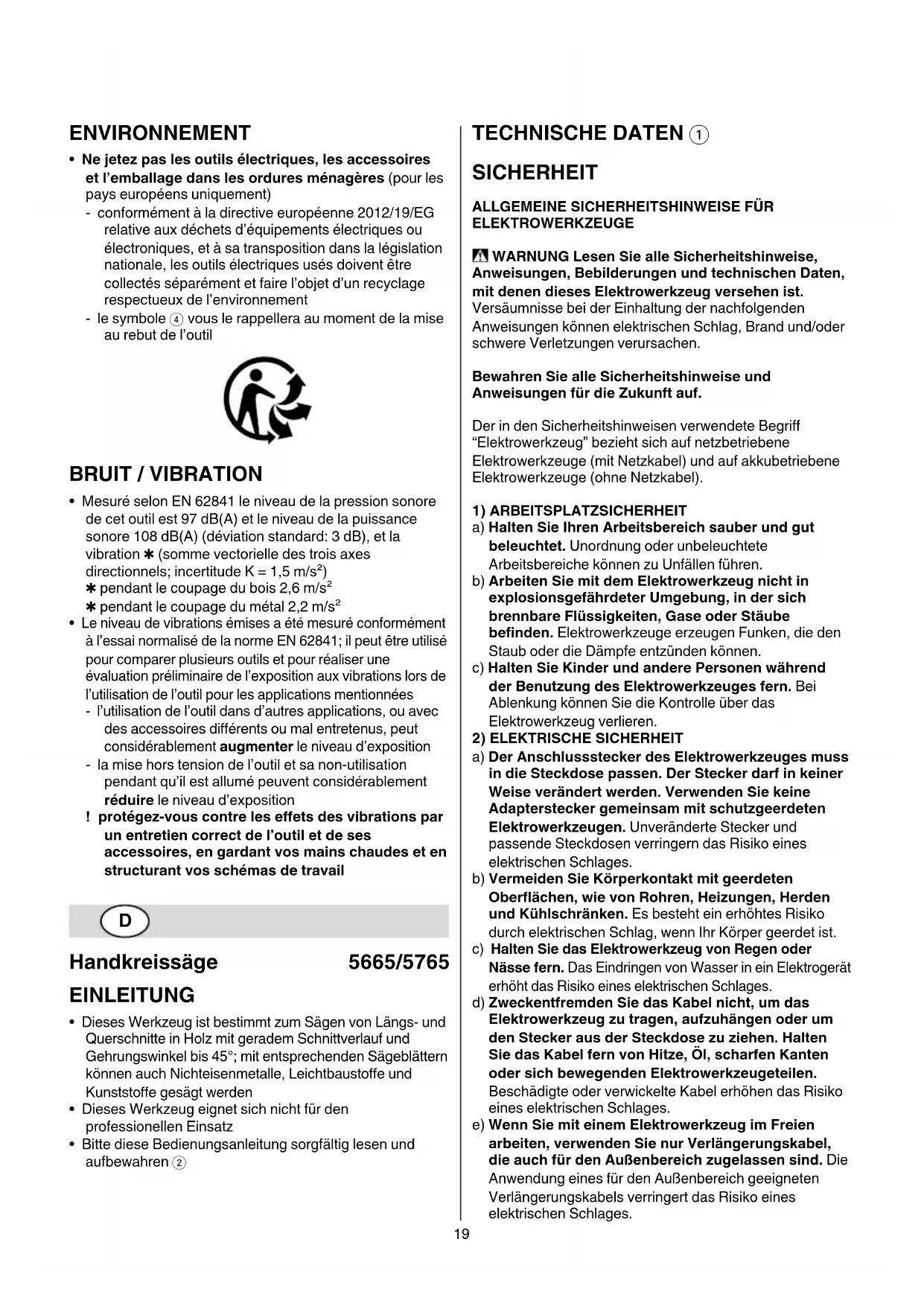

• Dieses Werkzeug ist bestimmt zum Sagen von Längs- und Querschnitte in Holz mit geradem Schnittverlauf und Gehrungswinkel bis 45^ ; mit entsprechenden Sageblättern können auch Nichteisenmetalle, Leichtbaustoffe und Kunststoffe gesagt werden
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Bitte diese Bedienungsanleitung sorgfältig lessen und aufbewahren ②

TECHNISCHE DATEN ①

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen diesen Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Elektrowerkzeug von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Elektrowerkzeugeteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was Sietun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschreiben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschreiben, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Elektrowerkzeugegeteil befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VONE ELEKTROWERKZEUGEN
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Elektrowerkzeugeteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeuges in unvorhgesehenen Situationen.
5) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

SICHERHEITSHINWEISE FÜR KREISSÄGEN

1) SÄGEVERFAHREN

a) GEFAHR:kommen Sie mit ihren Handen nicht in den Sägebereich und an das Sägeblett. Halten Sie mit ihrer zweiten Hand den Zusammengriff oder das Motorgehäuse. Wenn beide Hande die Säge halten, können diese vom Sägeblett nicht verletzt werden.
b) Nicht unter das Werkstück reichen. Die Schutzhaube kann Sie nicht vor dem Sägeblatt unter dem Werkstück schätzen.
c) Schnitttiefe der Werkstückdicke anpassen. Unter dem Werkstück muss etwas weniger als ein kompletter Zahn der Blattzahne sightbar sein.
d) Halten Sie das zu saggende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das

Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.

e) Fassen Sie das Elektrowerkzeug nur an den isolierten Grifflächen an, wenn Sie Arbeiten ausführten, bei Denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.

f) Beim Langssägen stets einen Seitenanschlag oder eine gerade Schnittführung benutzen. Dadurch wird die Schnittgenauigkeit verbessert und Verklemmen des Sägeblatts weniger wahrseinlich gemacht.

g) Verwenden Sie immer Sägeblätter in der richtigen Höhe und mit passender Aufnahmebohrung (z. B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

h) Niemals beschädigte oder ungeeignete Sägeblattunterlegscheiben oder -bolzen benutzen. Sägeblattunterlegscheiben und -bolzen wurden eigens für ihre Säge konstruiert, um optimale Leistung und sicheren Betrieb zu gewährleisten.

2) RÜCKSCHLAG - URSACHEN UND ENTSPRECHENDE WARNHINWEISE

• Rückschlag ist eine plötzliche Reaktion auf ein eingezwängtes, verklemmtes oder falsch ausgerichtetes Sageblatt, wodurch eine Säge unkontrolliert aus dem Werkstück hereaus - zum Bediener hin - angehoben wird
• Wenn das Sägeblatt eingezwängt ist oder vom nach unter schliebenden Sageschlitz stark eingeklemmt wird, kommt das Sägeblatt zum Stillstand und wird das Gerät durch den laufenden Motor rasch zum Bediener hin zusammen gezwungen
• Wenn das Sägeblatt sich beim Schneiden verdreht oder falsch ausgerichtet wird, können sich die Zähne an der Hinterkante des Sägeblatts in der Holzoberfläche festfressen mit der Folge, dass sich das Sägeblatt aus dem Sägeschlitz Heraushebt und – zum Bediener hin – rückwärts springt
• Rückschlag ist das Ergebnis von Werkzeugmissbrauch und/oder unsachgemäßen Bedienverfahren bzw. Einsatzbedingungen und kann durch Ergreifung entsprechender Maßnahmen (siehe unter) vermieden werden
  a) Die Säge stets mit beiden Händen fest im Griff haben und ihre Arme so positionieren, dass Sie Rückschlagkräften entgegenwirken können. Ihr Körper seitlich vom Sägeblatt positionieren, niemals in einer Linie mit dem Sägeblatt. Durch Rückschlag konnte die Säge ruckwärts springen, aber Rückschlagkräfte konnen vom Bediener kontrolliert werden, wenn entsprechende Vorkehrungen getroffen werden.
  b) Wenn das Sägeblatt klemmt, oder wenn ein Schnitt aus irgendem Grund unterbrochen wird, den Schalter loslassen und die Säge bewegungslos im Material halten, bis das Sägeblatt vollig zum Stillstand kommt. Niemals versuchen, die Säge aus dem Werkstück zu entfernen oder die Säge ruckwärts zu

ziehen, während das Sägeblatt in Bewegung ist, ansonsten kann es zu Rückschlag kommt. Dies untersuchen und Abhilfemaßnahmen ergreifen, um die Ursachen für das klemmende Sägeblatt zu beseitigen. Das Schneiden von Nageln oder Schrauben vermeiden.

3) FUNKTION DER UTEREN SCHUTZHAUBE

c) Beim erneuten Anlauf einer Säge im Werkstück das Sägeblatt im Sageschlitz zentrierten und nachprüfen, dass die Sägezähne nicht mit dem Material im Eingriff stehen. Wenn das Sägeblatt klemmt, kann es nach oben wandern oder kann es zu Rückschlag vom Werkstück kommt, wenn die Säge wieder anläuft.
d) Große Platten abstützen, um das drohende Klemmen bzw. Rückschlagen des Sägeblatts zu minimieren. Große Platten neigen zum Durchbügen unter ihrem eigenen Gewicht. Die Platte muss auf beiden Seiten unter abgestützt werden, d.h. nahe an der Schnittlinie und nahe am Plattenrand.
e) Kein stumpfes oder beschädigtes Sägeblatt benutzen. Ungeschärfte oder falsch geschrankte Sägeblätter erzeugen schmale Sageschlitze; die Folge sind übertriebene Reibung, Sägeblattklemen und Rückschlag.
f) Sägeblatttiefe und Gehrungen einstellende Sicherungshebel müssen vor dem Schneiden fest und sicher sitzen. Wenn sich die Sägeblatteinstellung beim Schneiden ändert, kann dies zu Klemmen und Rückschlag führen.
g) Seien Sie besonderss vorsichtig beim Sagen in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sagen in verborgene Objekte blockieren und einen Rückschlag verursachen.
a) Untere Schutzhaube jedem Mal vor Gebrauch auf vorschrifsmäßiges Schlieben prüfen. Die Säge nicht benutzen, wenn sich die untere Schutzhaube nicht frei bewegt und sofort schließt. Die untere Schutzhaube niemals durch Festklemmen oder -binden in die offene Position zwingen. Wenn die Säge versehentlich fallen gelassen wird, kann die untere Schutzhaube dadurch verbogen werden. Netzsteckerziehen, die untere Schutzhaube mit dem Einziehgriff anheben und sicherstellen, dass er sich frei bewegt und nicht das Sägeblatt oder irgend ein andere Teil -bei samtlichen Winkeln und Schnitttiefen- berührt.
b) Die Funktion der unteren Schutzhaubefeder prufen. Wenn die Schutzhaube und die Feder nicht vorschrifsmäßig Funktionieren, müssen sie vor Gebrauch gewartet werden. Dieunte Schutzhaube konne aufgrund von beschädigten Teilen, klebrigen Ablagerungen oder einer Schmutzansammlung schwergängig sein.
c) Dieunte Schutzhaube sollte nur bei Sonderschnitten wie z.B. Einsetzschnitten und komplexen Schnitten manuell eingezogen werden. Dieunte Schutzhaube durch Einziehen des Griffs anheiten, und sobald das Sageblatt in das Werkstück eindringt, muss dieunte Schutzhaube losgelassen werden. Bei allen anderen Sagearbeiten sollte dieunte Schutzhaube automatisch arbeiten.
d) Stets darauf auf achten, dass die untere Schutzhaube das Sägeblatt umschliebt, bevor die Säge auf einer Werkbank oder dem Boden abgelegt wird. Ein

ungeschütztes, auslaufendes Sägeblatt bewirkt, dass die Säge rückwärts wandert und schneidet, was ihr im Weg stehen. Bedenken, dass das Anhalten des Sägeblatts nach Loslassen des Schalters etwas Zeit in Anspruch nimmt.

ZUSÄTZLICHE SICHERHEITSHINWEISE

ALLGEMEINES

• Der Benutzer theses Werkzeuges sollte alter als 16 Jahre sein
• Dieses Werkzeug ist für Naßschnittne nicht geeignet
• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehorwechsel vornehmen
• Werkzeug nicht weiter verwenden, wenn das Kabel beschadigt ist; halten Sie thesev von einem anerkannten Elektrofachmann ersetzen
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
• Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispelsweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung; tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gültigen nationalen Staubschutzvorgaben
• Ausschließlich ein Sägetischgestell verwenden mit integriertem Schalter, der einen Motorneuanlauf nach einer Stromunterbrechung verhindert
• Ausschließlich ein Sägetischgestell verwenden mit integriertem Spaltkeil

ZUBEHÖR

• SKIL kann nur dann die einwandfrei Funktion des Werkzeuges zuschern, wenn Original-Zubehör verwendet wird
• Verwenden Sie nur Sägeblätter, die den in dieser Betriebsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind
• Nur Zubehor verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
• Verwenden Sie nur Sägeblätter mit einem Mindestdurchmesser von 184 mm, einem Maximaldurchmesser von 184 mm und einem Spindellochdurchmesser von 16 mm
  Die Benutzung von Sägeblättern aus hochlegiertem Schnell- arbeitsstahl (HSS) ist nicht zulässig
• Niemals Schleif-/Trennscheiben mit thisem Werkzeug verwenden

VOR DER ANWENDUNG

• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebenen Spannung übereinstimmt

• Beschädigungen durch Schrauben, Nagel und ähnliches an Ihr hem Werkstück vermelden; diese vor Arbeitsbeginn entfernen

• Bevor Sie mit dem Schnitt beginnen, alle Hindernisse von der Ober- wie auch von der Unterfläche entfernen, die auf der Schnittstrecke liegen
• Sichern Sie das Werkstück (ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist)sicherer gehalten als mit der Hand)
• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu (Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen; Beschädigung einer Gasleitung kann zur Explosion führen; Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen)
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat

WÄHREND DER ANWENDUNG

• Der Gerauschpegel beim Arbeitsen kann 85 dB(A) überschreiben; Gehorschutz/TRagen
• Das Werkzeug niemals ohne das Original-Schutz benutzen
• Nicht versuchen sehr keine Werkstücke zu sagen
• Mit dem Werkzeug nicht über dem Kopf arbeiten
• Im Falle von Blockieren, atypischem Verhalten oder Fremdgeräuschen, das Werkzeug sofort abschalten und den Netzsteckerziehen
• Wird bei der Arbeit das Kabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern(sofort den Netzsteckerziehen

NACH DER ANWENDUNG

• Sobald Sie sich von ihrer Werkzeug entfern, sollte diese ausgeschaltet werden und die sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Sägeblätter nach dem Ausschalten des Werkzeuges nicht durch seitliches Gegendrücken bremsen

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG

② Die Bedienungsanleitung vor dem Gebrauchlesen
③ Doppelte Isolierung (kein Erdleiter erforderlich)
④ Das Werkzeug nicht in den Hausmüll werfen

BEDIENUNG

MontierendesSageblatts 5

!Netzsteckerziehen
- Sechskantschlüssel A aus Halterung Bnehmen
- Spindelarretierungsknopf C drucken und halten, während Sie Sägeblattbolzen D mit dem Sechskantschluss entfernen

! Spindelarretierungsknopf C nur bei stillstehendem Werkzeug drucken

• Spindelarretierungsknopf C loslassen
• Flansch E entfernen
• unteren Blattschutz F mit Hebels open und halten, während Sie das Sägeblatt montieren, wobei Sägezahne und auf das Sägeblatt aufgedruckter Pfeil in dieselbe Richtung wie der Pfeil auf dem oberen Blattschutz zeigen
• unteren Blattschutz F loslassen
• Flansch E montieren

! Sicherstellen, daß Spannflächen H von Flanschen vollig sauber sind und dem Sägeblatt gegenüber gerichtet sind
- Spindelarretierungsknopf C drucken und halten, während der Sägeblattbolzen mit dem Sechskantschluss angezogen wird, und bzw 1/8 Drehung an fingerfest vorbei (gewährleistet Rutschenden Sägeblats, wenn es auf übertriebenen Widerstand trifft, wodurch Motorüberlastung und Rückschlag der Säge reduziert werden)
- Spindelarretierungsknopf C loslassen

• Schnittiefeneinstellung (0-65 mm) ⑥

• für eine optimale Schnittgute solte das Sägeblatt nicht mehr als 3 mm unter dem Werkstück überstehen

• Knopf J losen
• Fuß K anheiten/absenken bis gewünschte Schnittiefe auf Winkelgradierung anhand des Zeigers L erreicht ist
• Knopf J wieder anziehen

Schnittwinkeinstellung (0 - 45^)

• Knopf M losen
• Werkzeug kippen bis gewünschte Schnittwinkel auf Winkelgradierung anhand des Zeigers N erreicht ist
• Knopf M wieder anziehen

! bei einem Gehrungsschnitt entspricht die auf der Tiefengradierung angezeigte Schnittliefe nicht der effektiven Schnittiefe

• 90^ -Schnittwinkelprüfung ⑦

• Fuß K auf Maximalschnittie einstellen und anziehen ⑥

• Schnittwinkel auf 0^ einstellen und anziehen
• prüfen Sie den 90^ -Winkel zwischen Sägeblatt und Fußbunterseite mit einem Winkelmaß
• wenn eine Nachstellung erforderlich ist, Knopf M losen und Einstellschraube P wie abgebildet verwenden

Einstellbares Schnittlinie-Sichtfenster Q 8a

• für die prazise Führung des Werkzeuges die auf dem Werkstück gezogenen Schnittlinie entlang
• für einen geraden 0^ -Schnitt oder einen 45^ -Gehrungsschnitt die entsprechenden Zeigerlinie verwenden

! der größere Teil des Fußes sollte auf demaufgestützten Teil des Werkstücks aufliegen
- kann eingestellt werden, damit Sie sich aussuchen können, ob Abfallmaterial auf der Innen- oder Außenseite des Blatts ist (8)b
! die Schnittbreite wird durch die Sägezahnbreite und nicht durch die Sägeblattdicke festgelegt
! immer zuerst einen Probeschnitt ausführren, um dieffektive Schnittlinie zu überprüfen

Staubabsaugung

• Saugschlauch auf Adapter R 9 stecken
  I achten Sie daraufuf, daß der Staubsaugerschlauch die Öffnung des unteren Blattschutzes oder die Schnittarbeit niemals hemmt
• man kann auch einen Staubsack benutzen (SKIL Zubehor 2610387402)
  ! Staubbeutel/Staubsauger nicht verwenden beim Sagen von Metall

Bedienung des Werkzeuges 9

-Netzstecker an der Steckdose anschlieben
- immer mit einer Hand Griff S und mit der anderen Hand Griff T festhalten

• Werkzeug mit der Fußvorderseite flach auf dem Werkstück positionieren
  ! stellen Sie sicher, daß die Sägeblattzähne nicht im Werkstück verkeilt sind
• das Werkzeug einschalten, indem Sie zuerst Knopf V (= Sicherheitsschalter den man nicht festsetzen kann) drucken und dann Schalter W betätigten
  ! die Säge muß erst die Höchstgeschwindigkeit erreichen bevor dasSägeblatt in das Werkstück eingeführt wird
• derunte Blattschutz F öffnet selbstätig, wenn das Sägeblatt in das Werkstück eingeführt wird (den unteren Blattschutz nur für spezielle Schnitte wie Einsetzschnittte manuell öffnen; hierzu Hebel G benutzen)
  ! drucken Sie nicht übermöig auf das Werkzeug (wenden Sie einen leichten und gleichmöbigen Druck an, um die Blattspitzen nicht zu überhitzen und beim Sagen von Kunststoff ein Schmelzen des Kunststoffmaterials zu vermeiden)
  ! Werkzeug beim Arbeitsen immer am grauen Griffbereich fassen
• nach Abschluss des Schnittes das Werkzeug durch Lösen von Schalter W ausschalten
  ! stellen Sie sicher, daß das Blatt vollkommen zum Stillstand gekommen ist, bevor Sie das Werkzeug vom Werkstück entfernen

ANWENDUNGSHINWEISE

• Bei der Verwendung der Führungsschiene (SKIL Zubehör 2610Z04064) mit dem Adapter reduziert sich die Schnitttiefe bei 90^ - und 45^ -Schnitten um 14 mm
  Die Gutseite des Werkstücks grundsatzlich nach unterzeigend auflegen, um somit Absplitterungen auf ein Mindestmaß zu begrenzen

• Nur scharfe Sägeblätter vom richtigen Typ 10 benutzen

• die Qualität des Schnittes erhöht sich mit der Anzahl der Zähne

• Hartmetallbestücke Sägeblätter haben eine bis zu 30 Mal langere Lebensdauer als konventionelle Sägeblätter

• Seitenanschlag Y (1)

• für exakte Parallelschnitte zur Werkstückkante

• kann beiderseitig in den Fuß eingesetzt werden

Einstellung Seitenanschlag

• Knopf Zlösen
• auf gewünschte Schnittbreite einstellen mit Seitenanschlagskala (Sichtfenster Q als 0-Referenz verwenden)

• Knopf Z wieder anziehen

• Einsetzschnitt 12

• gewünschte Schnittiefe einstellen

• das Werkzeug mit Sichtfenster Q nach vorn kippen in einer Reihe mit gewünschter Schnittlinie, die auf dem Werkstück markiert ist
• unteren Blattschutz F öffnen mit Hebel G
• kurz vor dem Eintauchen des Sägeblatts in das Werkstück das Werkzeug einschalten, und den rückwärten Werkzeugteil, unter Verwendung der vorderen Fußkante als Auflagpunkt, langsam absenken

• das Werkzeug langsam nach unten absenken und gleichzeitig nach vorne schieben

• sobald das Sägeblatt in das Werkstück eindringt,
  Hebel G lösen
  ! das Werkzeug grundsätzlich nicht rückwärts führen

Zuschnitt groBer Platten bzw. Tafeln 13

• die Platte nahe der Schnittlinie entweder am Boden, auf einem Tisch oder einer Werkbank stützen
  ! die Schnittiefe so einstellen, daß Sie die Plattedurchtrennen und nicht in die Auflagestützen sagen
• falls der Seitenanschlag die gewünschten Schnittbreite nicht erhöglich, eine gerade Holzleiste auf das Werkstück klemmen oder nageln, die als Schnittführung dient, und das Werkzeug mit der rechten Fußseite an dieser Führungsleiste führen

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie Werkzeug und Kabel immer sauber (insbesondere die Luftungsschlitze)! Netzstecker vor dem Säubernziehen
• Halten Sie den Bereich um den unteren Blattschutz F ⑤ herum stets sauber (entfernen Sie Staub und Späne mit Hilfe von Druckluft oder einem Besen)
• Das Sägeblatt unmittelbar nach der Benutzung reinigen (insbesondere von Harz- und Leimrückständen)
• Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für SKIL-Elektronikzeuge ausführten zu halten
• das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

gemass Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden
- hieran soll Sie Symbol 4 erinnern

GERÄUSCH / VIBRATION

Gemessen gemäß EN 62841 beträgt der Schalldruckpegel these Gerätes 97 dB(A) und der Schalleistungspegel 108 dB(A) (Standardabweichung: 3 dB), und die Vibration (Vektorsumme dreier Richtungen; Unsicherheit K = 1,5m / s^2)

*beim Sagen von Holz 2,6 m/s2
*beim Sagen von Metall 2,2 m/s2

Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 62841 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern
  ! schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

NL

Cirkelzaag

5665/5765

INTRODUCTIE

TECHNISCHE GEGEVENS ①

VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOORELEKTRISCHE GEREEDSCHAPPEN

2) ELEKTRISCHE VEILIGHEID

15 15 15 15 15 15 15 15 15 15 15 15 15

Pabii jLw gJb0gS JwMjySdS aai

Solaiw

g 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Lg

J 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

a 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g

1 1

Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg Lg
