GEBRUIKSAANWIJZING Stripe 90 X ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

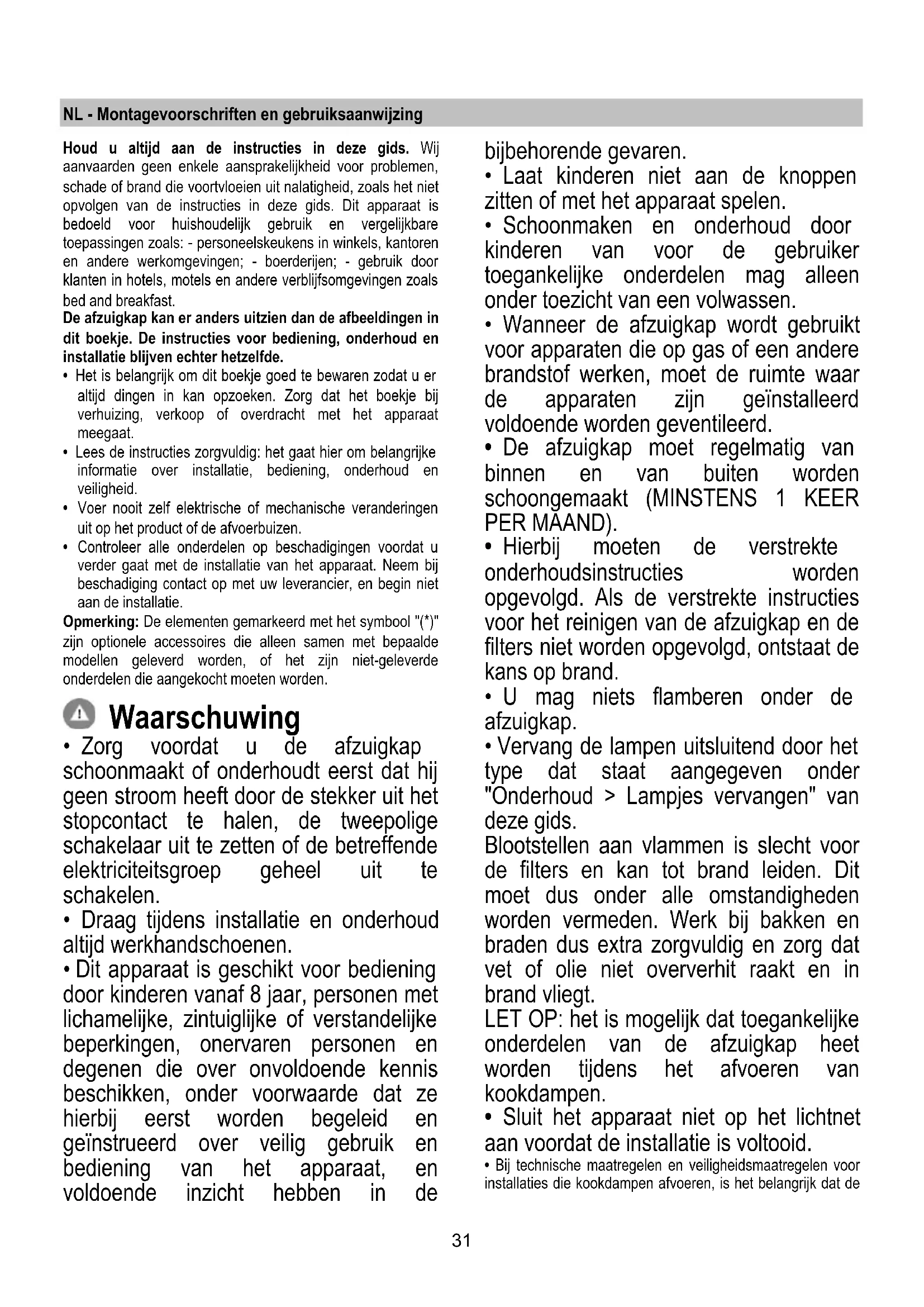

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u.altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, Kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijvenECHTER hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zDat u er.altijd dingen in kan opzoeken. Zorg dat het boekje bijverhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud eneiligkeit.
• Voer nooit zich elektrische of Mechanische veränderingenuit op het product of de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installmentie.

Opmerking: De elementen gemarkeerd met het symbol " (*) " zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zich Niet-geleverde onderdelen die aangekocht要去en worden.

Waarschuwing

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of debetreffende elektriciteitsgroep geheeluit tschakelen.
• Draagijdens installment en onderhoud algid werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen endegen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de

bijbehorende gevaren.

• Laat kinderen nicht aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassen.
• Wanneer de afzuigkap worden gebruikt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zijn geinstallerd voldoende worden geventileerd.
• De afzuigkap要去 regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去en de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
  U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglich dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.
- Sluit het apparaat Niet op het lichtnet aan voordat de installment is voltooid.
- Bij technische maatregelen en veiligheidsmaatregelen voor installations die kookdampen afvoeren, is het belangrijk dat de

lokale wet- en regelgeving nauwkeurig worden gevolgd.

• De afgezogen luckt mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst,ondat anders de kans ontstaat op elektrische schokken,zelfs als de kap nicht worden gelebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentgids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanner nicht de in denen instructies vermelde schroeven worden gebrukt of als het apparaat Niet volgens denen instructies worden bevestigd, können elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europeserechtlijn 2012/19/EC betreffende afgedankte elektrische enelektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier worden afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normal haishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor

correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wonneer u gaat koken en LAST hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo effectief möglich te honden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief möglich gegen te gaan. Gebruik buizen van de maximale doonsnede Zoals vermeld in deze gids, voor optimale efficientie en minimale geluidsproductie.

Het gebruik

Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde lustt uit het pand gevoerd via een special hiervoord geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuiqkap.

LET O!

De afvoerbuis worden aangeschäft. De afvoerbuis要去 bezelfde doorsnede haben als de aansluitring.

LET O!

Als de afzuigkap is geleverd met een actief koolfilter,要去 dit worden verwijderd.

Sluit de afzuigkap aan op een buis met bezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zugracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich elkloeboogkoppelingen (maximale hoek hiervan: 90^
• Vermijd große variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht worden ontvet en ontgeurd en nervolgens.
weer teruggeleid maar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken,要去 een extra filtersystem op basis van geactiveerde kool zijn geinstalleerd.

Het installeren

De minimale aufstand tessen het kookoppervlak en de onderkant van de afzuigkap is 45cm bij een elektrische kookplaat en 50cm , in geval van een gas- of gemengd fornuis. Als in de installment-instructies van een gaskookplaat een grotere aufstand worden genoemd,要去 de grotere aufstand worden gebruikt.

Elektrische aansluiting

De aansluiting op hetlichtnet moet overeenkomen met de waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de niedwste regelgeving voldoet en ook na de installmentie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting oplichtnet), of als de stekker na de installmentie Nieteerereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van hetlichtnet.

WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet worden aangesloten om de juiste werking te controleren.

De afzuigkap worden geleverd met een special netsnoer. Als dit snoer beschadigd is,要去 u een新产品 en排名第一 aanvragen bij de technische Dienst.

Montage

Voordat u met de installmentie begint:

• Controller of de afmetingen van het aangeschafte product geschiktঃoor het gekozen installmentiegebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Kooffilter(s) moet(en) alleen aanwezig zijn als de afzuiigkap in de filtratievorm要去 worden gezruikt.
• Controller (na transport) of er geen meegeleverde materialen in de afzuiigkap zitten (bijv. verpakte schroeven (^) , garantiebewijs (^) etc.) en verwijder们都 zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuiigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard要去 de gekwalificeerde installmentemonteur zich ervan verzekeren dat het gebruekte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去en sterk genoeg� om het gewicht van de afzuiigkap te kunnen honden.

Geen tegels, voegspeie of siliconenkit aanbrengen gegen of onder dit toestel. Alleen opbouwmontage.

Werking

Bedieningspaneel met 6 toetsen

Om de functies van de wasemkap te selecteren is het

voldoende de bedieningen aan te raken

Lichtschakelaar ON/OFF

Selectieknop voor de intensieve snugheid (zuiigkracht) - tijdsduur 5 minuten:de kap werktope de intensieve zuiigkracht en na afloop van de 5 minuten keert hij terug op de eerder ingestelde stand.

Selectieknop voor de maximum snelheid (zuigkracht)

Selectieknop voor de middelste snelheid (zuigkracht) - indien deze knop knippert要去 het koolstofffilter gereinigd of verrangen worden. Deze signalering is gewoonlijkuitgeschakeld. Om de signalering te activeren, de elektronische inrichting uitschakelen door, 3 seconden lang, op de toets 0 te drukken.

Druk verwolgens tegelijkkertijd, 3 seconden lang, op de toetsen 1 en 2, eerst za alleen toets 1 knipperen en verwolgens de toetsen 1 en 2, hetgeen de activering aangeeft. Herhaal deze handeling om de signalering weeuit te schakelen, eerst zullen de toetsen 1 en 2 knipperen en verwolgens de toets 1, om de uitschakeling aan te gehen.

Selectieknop voor de minimum slelheid (zuigkracht) - indien deze knop knippert要去 het vetfilter gereinigd worden.

Motor OFF (stand by) - Uitsluiting van de elektronische inrichting - Reset filters reiniging/vervanging signalering.

MOTOR OFF

Druk kort op deze knop om de motor uit te zetten.

RESET FILTERS SIGNALERING

Na de onderhoudswerkzaamheden op de filters druk, met ingeschakelde kap, op de knop totdat het geluidssignaal luidt. Het knipperende lampje 1 (vetfilter) of 2 (koolstofffilter) stopt te knipperen.

UITSLUITING VAN DE ELEKTRONISCHE INRICHTING

Druk 3 seconden lang op de knop, de bedieningselektronica van de wasemkap wordenuitgesloten.

Deze functie kan nuttig zich gedurende dereiniging van het product.

Om de inrichting weer in te schakelen de handeling opnieuw uitvoeren.

In geval van eventuele storingen, voordat U zich tot de

assistentie service wendl, minstens 5 sec. het toestel van de elektrische voeding ontkoppelen, door de stekker uit te trekken en, daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendl u zich tot de assistentie service.

Model met knoppenbord met 5 knoppen

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Lichtschakelaar ON/OFF (Led L1 aan)
T2. OFF Knop - Knop voor de slelheidsselectie (zuigkracht) 1 (Led L2 aan)
T3. Knop voor de slelheidsselectie (zuigkracht) 2 (Led L2+L3 aan)
T4. Knop voor de slelheidsselectie (zuigkracht) 3 (Led L2+L3+L4 aan)
T5. Knop voor de intensieve slelheid (zuigkracht) (Led L2+L3+L4 aan + Led L5 knipperend) - Tijdsduur 5 minutes - daarna keert de kap automatisch in de slelheid (zuigkracht) 2.

Vertraagde uitschakeling van de kap (Led knipperend):

De vertraagde uitschakeling van de kap (OFF) kan ingesteld worden door opnieuw en langer dan 2 seconden op de ingeschakelde snugheidsknop (zuigkracht) te drukken.

De möglichke uitschakeltijden zijn:

Snelheid (zuigkracht) 1:20 minuten

Snelheid (zuigkracht) 2:15 minuten

Snelheid (zuigkracht) 3:10 minuten

Intensieve snelheid (zuigkracht): 5 minuten

Filter verzadiging individie

De kap is voorzien van een functie die, volgens regelmatige tienden, de gebruiker waarschuwt als de filters verzadigd zijn zodat de onderhoudshandelingen uitgevoerd要去en worden.

Vetfilter verzadiging indicate: Met uitgeschakelde kap (OFF) gaan alle snugheid (zuigkracht) Ledden 40 seconden continu aan.

Koolstoffiler verzadiging indicatie: Met uitgeschakelde kap (OFF) gaan alle snugrecht (zuigkracht) Ledden 40 seconden knipperend aan.

Activering van de koolstofffilter verzadiging indicatie:\ deze is gewoonlijk uitgeschakeld, om deze te activeren\ zet de kap uit (OFF) en druk tegelijkkertijd langer dan 3\ seconden op de knappen T3 en T5, de Ledden L3 en L5\ gaan knipperen.

Om de indicateie waar uit te schakelen herhaal deze handeling, de Ledden L3 en L5 gaan branden met continu Licht.

Reset filter verzadiging indicatie:

Met ingeschakelde kap (ON) druk langer dan 2 seconden op de knop T2, alle Ledden gaan kort aan.

Nota: indien beiden signalereningen (vetfilter en koolstofffilter) actief,zijn,moet de handeling herhaald worden.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeijaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Vetfilter

afb. 10a-20

Vangt vetdeeltjes op uit de kookdampen.

Moetënkeerpermaandwordengereinigod(ofalsde aanwijzerverzadigdefilters-indienaanwezigophetmodinel Uwbezit- dezeoodnodaakangeeft)metneutralereinigungsmiddelen,metdehandofindevaatwasmachineoplage temperatureen emeteenkortprogramma.Doorhemindevaatwasmachente wassenkanhet metalenvetfilterontkleuren,maar ditisnetvaninvloedopdeeigenschappen, diebeslistnietveranderen.

Trek aan de verende hendel om het vetfilter te verwijdersen.

Koolstoffilter (alleen voor filterend apparaat) afb.19

Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstofffilter vindtplaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) verrangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

Rond koolstoffilter

Plaats aan allebei de kanten van de aanzuigmotor een koolstofffilter over de beschemroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze gegen de klok in.

Vervanging lampjes

afb.22

De kap is voorzien van een verlichtingssystem gebaseerd op de LEDDEN technologie.

De Ledden zorgen voor een optimale verlichting, voor een 10 maal langere tijsduur ten opzichte van de traditionele lampjes en een elektriciteitsbesparing van wel 90% .

Om de lampen te verrangen, neem contact op met de erkende assistentie service voor de reserveonderdelen.
