Funktioner	Detaljer
Type emhætte	Væghængt emhætte
Bredde	90 cm
Max luftstrøm	700 m³/t
Effektniveauer	3 niveauer + intensiv tilstand
Filtrering	Aluminium fedtfilter, kulfilter (valgfrit)
Belysning	Integreret LED
Betjening	Berøringsfølsomt kontrolpanel
Lydniveau	Max 65 dB
Installation	Væghængt installation, kræver aftrækskanal
Vedligeholdelse	Filtre kan vaskes i opvaskemaskine, regelmæssig rengøring af emhætten
Sikkerhed	Automatisk slukning, overophedningsbeskyttelse
Garanti	2 år
Energiforbrug	Energi klasse A

Ofte stillede spørgsmål - Stripe 90 X ELICA

Hvordan rengør jeg filtrene på ELICA Stripe 90 X emhætten?

Metalfiltrene kan rengøres i hånden med varmt sæbevand eller i opvaskemaskinen. Sørg for at skylle dem grundigt og lade dem tørre, før du sætter dem på plads igen.

ELICA Stripe 90 X emhætten larmer, er det normalt?

Et vist støjniveau er normalt under emhættens drift. Hvis støjen er overdreven eller usædvanlig, skal du kontrollere, at filtrene er rene, og at emhætten er korrekt installeret.

Hvordan installerer jeg ELICA Stripe 90 X emhætten?

Følg installationsmanualen, der følger med emhætten. Sørg for at overholde monteringsmålene og tilslutte emhætten til en passende strømkilde.

Lyset på ELICA Stripe 90 X emhætten virker ikke, hvad skal jeg gøre?

Kontroller først, om pæren er korrekt installeret. Hvis den er sprunget, skal du udskifte den med en pære af den type, der anbefales i manualen. Hvis problemet fortsætter, kontakt en professionel.

Kan jeg bruge ELICA Stripe 90 X emhætten i recirkulationsfunktion?

Ja, emhætten kan fungere i recirkulationsfunktion, hvis den er udstyret med kulfiltre. Sørg for at udskifte dem regelmæssigt for at sikre korrekt funktion.

Hvad er den minimale installationshøjde for ELICA Stripe 90 X emhætten?

Den anbefalede minimale installationshøjde er 65 cm over en elektrisk kogeplade og 75 cm over en gaskogeplade.

Hvordan justerer jeg sugeeffekten på ELICA Stripe 90 X emhætten?

Brug kontrollerne på emhættens kontrolpanel til at justere sugeeffekten efter behov.

Hvad gør jeg, hvis ELICA Stripe 90 X emhætten ikke tænder?

Kontroller, at emhætten er korrekt tilsluttet, og at sikringen ikke er sprunget. Hvis problemet fortsætter, kontakt teknisk service.

Hvordan får jeg reservedele til ELICA Stripe 90 X emhætten?

Reservedele kan bestilles via ELICAs officielle hjemmeside eller hos autoriserede forhandlere.

BRUGSANVISNING Stripe 90 X ELICA

DA Bruger- og monteringsvejledning

! Bruk et sa kort ror som mulig.

! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri vare skarpere enn 90^ ).
! Unngå drastiske endringer i rørets tverrsnitt.

Filterversjon

För man kobler ventilatorens strømkrets til strømnettet og fastslár at alt fungerer korrekt, ma man alltid kontrollere at strømledningen er korrekt moniert.

Ventilatoren har en spesiell strømledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjop av en ny.

Montering

Før installasjonen:

Man kan forsinke avsläingen med følgende tider:

Viftehastighet (sugestyrke) 1:20 minutter

Sett et pâhver side som skal dekke begge

beskyttelsesgitrene til motorens rotor, og drei med urviseren. Drei mot urviseren for a demontere.

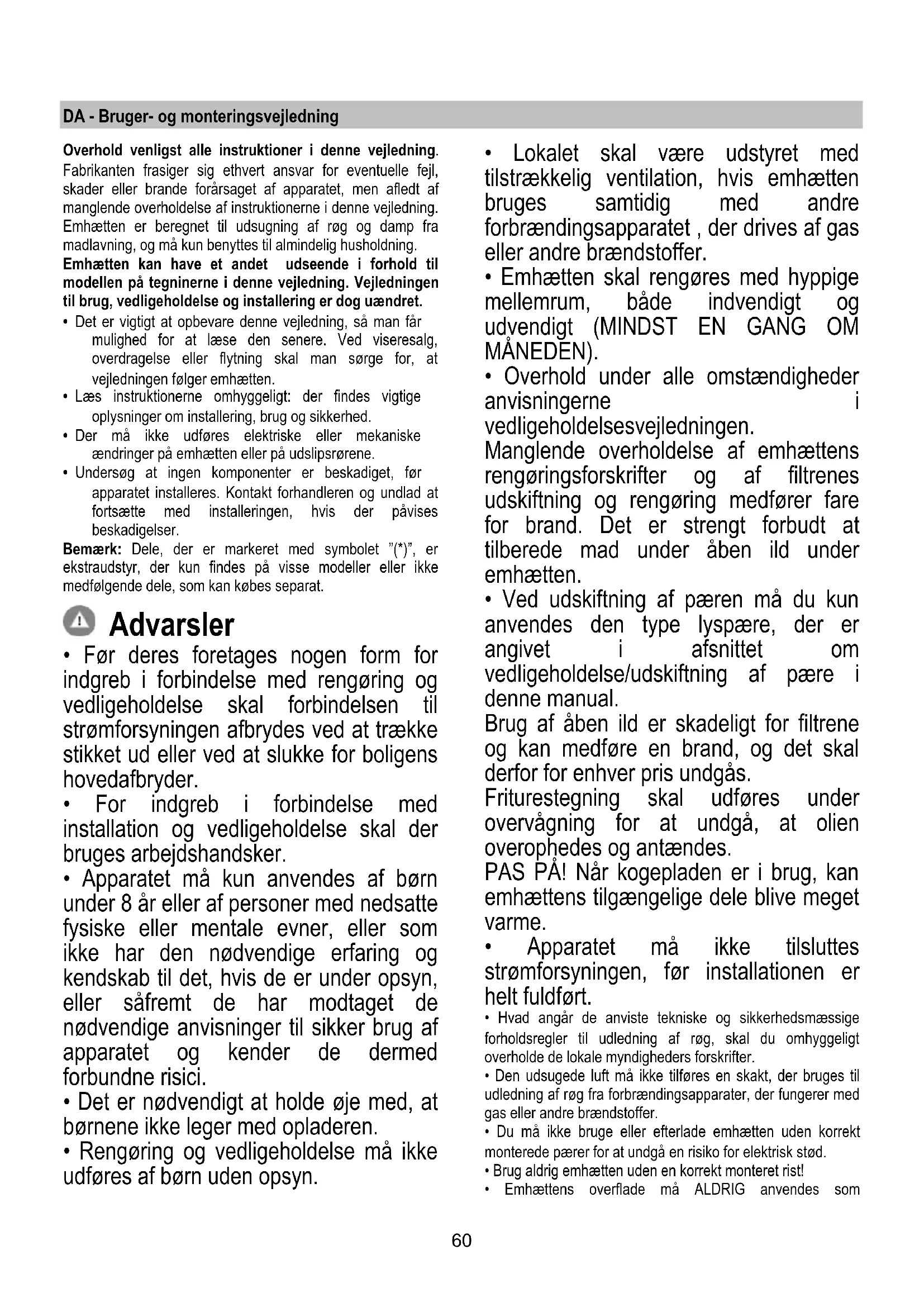

Overhold venligst alle instruktioner i donne vegledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader aller brande forarsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i donne vegledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og mA kun benyttes til almindelig husholdning. Emhætten kan have et andet udseende i forhold til modellen på tegninerne i donne vegledning. Vejledningen til brug, vedligeholdse og installerering er dog uændret.

• Det er vigtigt at opbevareijkevejledning,samumulighed for at lese den senere.Ved viseresalg,overdragelsellerflyingskalman sorgefor,atvejledningen folger emhaeten.
• Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed.
• Der må ikke udføres elektriske eller mekaniskeændringer på emhaeten aller på udslipsrøre.
• Undersog at ingen komponenter er beskadiget, før apparatet installereres. Kontakt forhandleren og undlad at fortseette med installereringen, hvis der pavises beskadigelser.

Bemark: Dele, der er markeret med symbolet (^*) , er ekstraudstyr, der kun findes pa visse modeller aller ikke medfolgende dele, som kan kubes separat.

Advarsler

F or deres foretages nogen form for indgreb i forbindelse med rengoring og vedligeholdelse skal forbindelsen til strormforsyningen afbrydes ved at trække stikket ud ell er ved at slukke for boligens hovedafbryder.
- For indgrebl forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
- Apparatet må kun anwendes af børn under 8 År eller af personer med nedsatte fysisiske eller mentale evner, eller som ikke har den ødvendige erfaring og kendskap til det, hvis de er under opsyn, eller safremt de har modtaget de ødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
- Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.
- Rengøring og vedligeholdelse ma ikke udføres af børn uten opsyn.

• Lokalet skal vare udstyret med tilstrækkelig ventilation, hvis emhaeten bruges samtidig med andre forbrændingsapparatet, der drives af gas erler andre brandstoffer.
  Emhætten skal rengøres med hyppige mellemrum, bade indvendigt og udvendigt (MINDST EN GANG OM MANEDEN).
  Overhold under alle omstændigheden anvisningerne vedligeholdelsesvejledningen.

Mangling overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medforer fare for brand. Det er strengt forbudt at tilberede mad under aben ild under emhætten.

• Ved udskiftning af øren ma du kun anvendes den type lyspær, der er angivet i afsnittet om vedligeholdelse/udskiftning af øre i donne manual.

Brug af aben ild er skadeligt for filtrene og kan medfore en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udfores under.
overvagning for at undga, at olien
overophedes og antændes.

PAS P! När kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

Apparatet ma化进程en er helt fuldfort.

• Hvad angar de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskritter.
• Den udsugede luft ma ikke tilfores en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Du mä ikke bruge eller afterlade emhæten utden korrekt monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhaeten Eden en korrekt monteret rist!
  Emhaettens overflade ma ALDRIG anvendes som

afsætningsplade, medindre dette er udtrykke ligt angivet.

• Brug kun de medfolgende fastspændingsskruer til produktet i forbindelse med installationen uller - safremt de ikke medfolger - skal du indkobe den korrekte type skruer.
• Brug skruer af korrekt laengde, som anfør i installationsvejledningen.
• I tvivstilfælde bør du kontakte dit autoriserede servicecenter aller en kvalificeret tekniker.

ADVARSEL!

• Hvis der/DDne monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opsta risiko for elektriske problemer.

• Brug/DD: sammen med en programmeringsenhed, timer, separat fjernbetjening uller andre eheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan vare skadelige for messengers sundhed og for miljøet, his kasseret elektrisk og elektronisk udstyr ikke handteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstaende

overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffesammen med usorteret husholdningsaffald, men indsamles saerskilt.

AlleCOMMuner har etableret indsamlingsordninger, hvorelektrisk og elektronisk udstyr gratis kan afleveres af borgerne pa genbrugsstationer og andre indsamlingssteder erler bliver affentet direkte fra husholdningerne. Nærmere information kan fas hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON pa emhættens laveste hastighed, nr du begynder at lave mad og sluk den forst et par minutter after endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrtrene, nr det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fertfilteret/fedtfiltrene, nr det er nødvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimizing af effektiviteten og til minimering af støjen.

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning aller i den filtrerende udgave med intern recirculation.

Udsugningsudgave

Dampen ledes udenfor vha. et affraksror fastgjort til samleflangen.

OBS!

Udledningsroret leveres ikke, og skal købes.

Aftraeksrorets diameter skal svare til diameteren pa forbindelsesringen.

OBS!

Hvis emhaeten er udstyret med kulfentre, skal disse filtre fjernes.

Tilslut emhaeten til aftraksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeltigt.

Producenten fraegger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er SSE kort som muligt.
! Benyt et rør, der har sá fá kurver som muligt (max. vinkel på kurven: 90^ ).
! Undgå drastiske ændringer i rørets tværshit.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, for luften sendes tilbage i lokalet. For at benyitte emhætten i/DDne udgave skal der monteres et supplerende filtreringssystem baseret p' aktiv kul.

Installering

Minimumsafstanden mellem kogegrejets stotteoverflade pa komfuret og den nederste del af emhaeten ma ikke under 45cm ved elektriske kogeplader, og ikke under 50cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholds.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskitet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal ogsa vare let tilgængelig after installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der ogsa er let tilgængeligt after installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i

tilfælde af forhold i overspændingskategori lll, og i overensstemmelse med reglne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udfores kontrol af korrekt Funktion.

Emhætten er udstyret med en speciel forsyningsledning; hvisdonne ledning beskadiges, skal den bestilles hos den tekniske service.

Montering

Førinstallering:

• Undersog at det kõbte produit har passende dimensioner til det valgte installeringssted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs øgså det relevante aftnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave.
• Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Emhætten er udstyret med fastgørings-murplugs, der passer til de feste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal ære tilstrækkelig robust til at bære emhætten vægt.

Funktion

Betjeningstasterne skal blot berøres let for at vælgemhættens Funktioner.

Tast til ON/OFF lys

Tast til valg af den intensive hastighed (udsugningseffekt) - varighed 5 minutter: emhæten indsteller davon styrke og ved slutningen af de 5 minfterkommen den tilbage til den forrige indstilling.

Tast til valg af den hje hastighed (udsugningseffekt)

Tast til valg af middel-hastigheden (udsugningseffekt) - när lampen blinker, er der behov for at vaske eller udskiffe kulfilteret. Denne signalering er normalt afbrudt; for at aktivere signaleringen skal der trykkes på tast 0 i 3 sekunder for at afbryde det elektroniske

system.

Tryk derefter samtidigt på tasterne 1 og 2 i 3 sekunder; Forst blinker tast 1 alene, og derefter blinker begge taster 1 og 2 til angivelse af udførkt aktivering. Gentag handlingen for at deaktivere signaleringen; Forst blinker tasterne 1 og 2 og derefter blinker tast 1 alene til angivelse af deaktivering.

Tast til valg af den lave hastighed (udsugningseffekt) - nár lampen blinker, er der behov for at vaske fertfilteret.

Tast for OFF motor (stand-by) - Afbrydelse af elektronikken - Reset af signaleringen for vask/udskiftning af filtre.

OFF MOTOR

Tryk kort for at slukke motoren.

RESET FILTER-SIGNALERING

Tryk pà tasten after vedligeholdelse af filtrene (mens emhætten er tændt), indtil lydsignalet afgives. Den blinkende lysdiode 1 (fedtfilter) eller 2 (kulfilter) holder op med at blinke.

AFBRYDELSE AF ELEKTRONIKKEN

Tryk pà tasten i 3 sekunder; emhaettens betjeningeselektronik afbrydes.

Denne Funktion kan vare nyttig under rengering af emhaeten.

Tryk patasten for at tilslutte elektronikken igen.

Hvis der opstår fejlfunktion, bør man - inden henvendelse til servicetjenesten - afbryde emhætten fra elforsyningen i mindst 5 sekunder ved at trække stikket ud, og derefter tilslutte emhætten ingen. Hvis fejlfunktionen fortsetter, bedes man kontakte servicetjenesten.

T1. ON/OFF lystast (lysdiode L1 taendt)
T2. OFF tast - Tast til valg af udsugningshestighed (effekt) 1 (lysdiode L2 taendt)
T3. Tast til valg af udsugningshastighed (effekt) 2 (lysdiode L2+L3 taendt)
T4. Tast til valg af udsugningshastighed (effekt) 3 (lysdiode L2+L3+L4 taendt)
T5. Tast til valg af intensiv udsugningshestighed (effect) (lysdiode L2+L3+L4 tændt + lysdiode L5 blinker) - varer 5 minutter - hvorefter emhaften automatisk indstiller udsugningshestighed (effect) 2.

Forsinket slukning af emhaeten (blinkende lysdioder): Det er muligt at indstille forsinket slukning af emhaeten (OFF)

ved iven at trykke pa tasten til den udsugningshestighed (effekt), der er aktiv i det pagaeldende ojeblik, i mere end 2 sekunder.

Følgende forsinkede slukketider er til rådighed:

Udsugningshestighed (effekt) 1: 20 minutter

Udsugningshestighed (effekt) 2:15 minutter

Udsugningshestighed (effekt) 3:10 minutter

Intensiv udsugningshestighed: 5 minutter

Signalering af filtermæting

Emhæten er udstyret med en Funktion der - med regelmæssige intervaller - gør brugeren opmaerk som på, at filtrene er mætte, og at der således er behov for vedligeholdelse.

Signalering af mætning af fedfilter: ved slukket emhætte (OFF)ændes alle lysdioder for udsugningshestigheder (effekter) med fast lys i 40 sekunder.

Signalering af mætning af aktivt kulfilter: ved slukket emhætte (OFF) blinker alle lysdioder for udsugningshestigheder (effekter) i 40 sekunder.

Signaleringsaktivering for mætning af aktivt kulfilter:\ denne Funktion er normalt afbrudt; hvis man ønsker at aktivere Funktionen, skal man slukke emhætten (OFF) og trykke samtidigt på tasterne T3 og T5 imere end 3 sekunder; lysdioderne L3 og L5 beynder at blinke.

For at deaktivere skal man gantage handlingen; lysdioderne L3 og L5 taendes med fast lys.

Reset af mætningssignalering for filtr:

Ved taendt emhætte (ON) skal man trykke pa tasten T2 i mere end 2 sekunder; alle lysdioder taendes kort.

Bemark: det er nodvendigt at gentage donne handling, hvis begge signaleringer (fedtfilter og aktivt kulfilter) er aktive.

Vedligeholdelse

Rengoring

Ved rengoring ma der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengoringsmidler i flydende form. ANVEND IKKE VERKTOJ ELLER ANDET UDSTYR TIL RENGORING.

Undga brug af Produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Fedtfilter

Fig. 10a-20

Tilbageholder de fedttpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om maneden (eller när signaleringsystemet for filtermætning angiver behovet - hvis/DDne Funktion findes pa den kobe model); filteret kan ogsa vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfILTERet blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Trak i fjederhandtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 19

Filteret opfanger lugt fra madlavning.

Kulfilteret mættes after længere tids brug alt after typen af komfuret og hyppigheden for rengøring af fedtfILTERet. Filterpatronen skal dog under alle omstændigheder skiftes hvert fjerde maned (eller nár indikatoren for maetning af filteret angiver det, hvis en sādan indicator vindes på modellen). Kulfilteret kan IKKE vaskes eller genanvendes.

Rundt kulfilter

Læg et filter til dækning i haver side af beskyttelsesristene for motorens drejehjul, og drej derefter med uret.

Ved afmontering skal man dreje mod uret.

Udskifting af lyspaererne

Fig. 22

Emhætten er udstyret med et belysningsystem baseret pá lysdiode-teknologi.

Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Til udskiftning af lamperne, ret henvendelse til det godkendte reservedelscenter.
