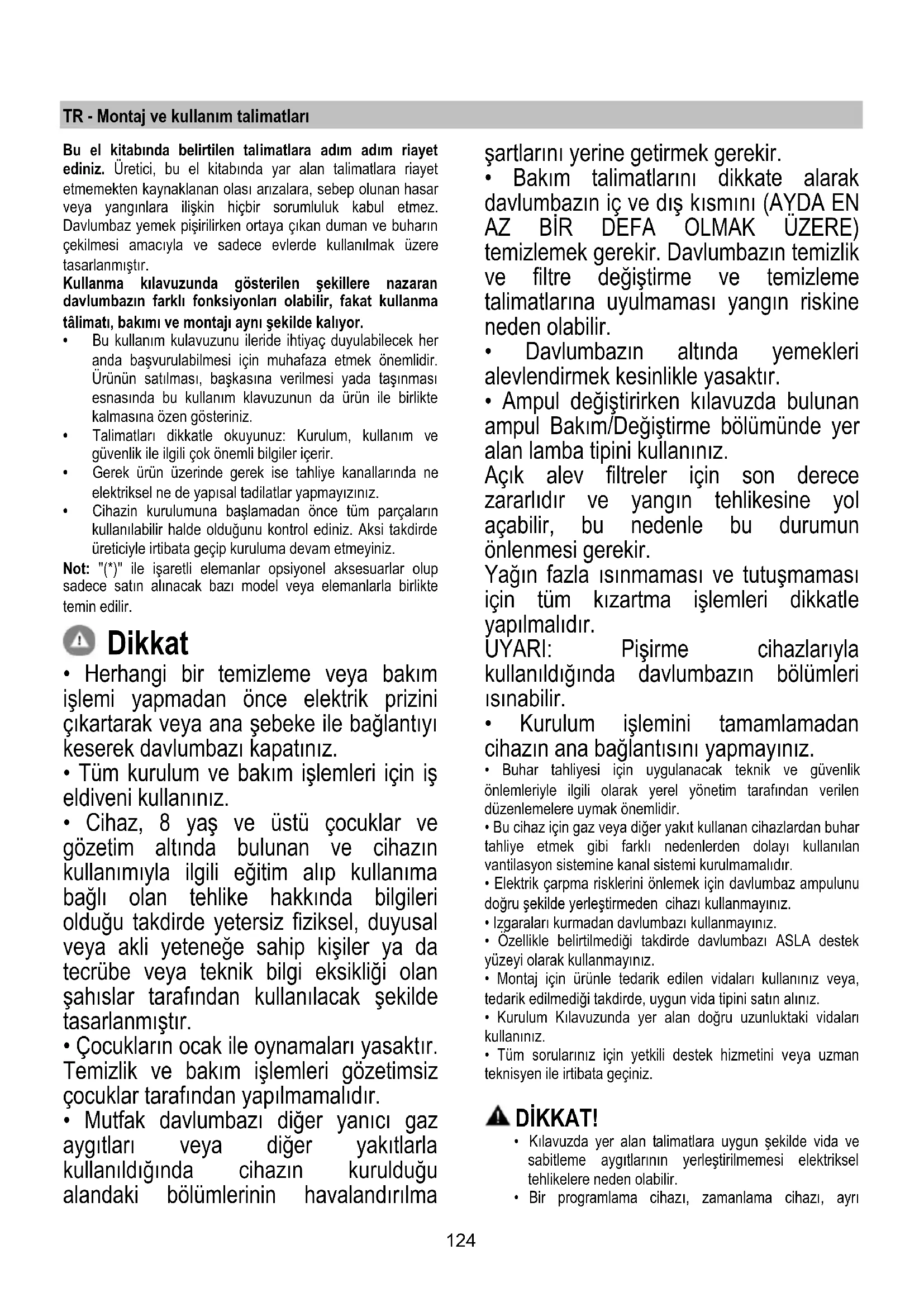

KULLANIM KILAVUZU Stripe 90 X ELICA
Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yer alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz, yemek pişirilirken ortaya çıkan duman ve buharın emilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.
Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma talimatı, bakımı ve montajı aynı şekilde kalıyor.
- Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürün satılması, başkasına verilmesi ya da taşınması esnasında bu kullanım kılavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
- Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
- Gerek ürün üzerinde, gerekse tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayınız.
- Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçiniz. Kuruluma devam etmeyiniz.
Not: (*) ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.
Dikkat
Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik fişini çıkartarak veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız. - Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız. Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma ilişkin tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan kişiler tarafından kullanılacak şekilde tasarlanmıştır. - Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır. - Mutfak davlumbazı diğer yanıcı gaz cihazları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerin havalandırılma
şartlarını yerine getirmek gerekir.
- Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir. Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.
- Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.
Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.
Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatli yapılmalıdır.
UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.
Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız. - Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir. - Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır. - Elektrik çarpma risklerini önlemek için davlumbaz ampulünü doğru şekilde yerleştirmeden cihazı kullanmayınız. - Izgaraları kurmadan davlumbazı kullanmayınız. - Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız. - Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız. - Kurulum Kılavuzunda yer alan DOĞRU uzunluktaki vidaları kullanınız. - Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.
DİKKAT!
- Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.
- Bir programlama cihazı, zamanlama cihazı, ayır
uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.
Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.
Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan
sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.
Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.
Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:
- Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerindeki etkiyi azaltmak amacıyla. Doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa artırınız ve takviye hız(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.
Kullanım
Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.
Aspire eden versiyon
Yemek buharları, bağlantı flanşına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılırlar.
UYARI:
Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.
Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.
UYARI:
Eğer davlumbazın karbon filtreleri var ise bunlar çıkarılmalıdır. Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız. Çapı hava çıkışıyla aynı olmalıdır (bağlantı halkası). Boruların ve duvardaki az çapı çıkış borularının emme gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde artırır. Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez. ! Mümkün olduğunca kısa boyda tahliye borusu kullanın ! En az sayıda dirsek kullanan boru kullanın (Maksimum dirsek açısı: 90°). Borunun kesitinin (genişliğinin) ani olarak değişmesinden kaçının.
Filtreleyici versiyon
Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokusundan ve yağından arıtılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.
Kurulum
Ocağın üzerindeki pişirme kapları, ün destek yüzeyleri ile ocak davlumbazın en alçak kısmı arasındaki minimum mesafe, elektrikli ocaklardan 45cm, gaz veya gazla-elektrikle çalışan ocaklardan 50 cm'den az olmamalıdır.
Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.
Elektrik bağlantısı
Ana güç kaynağı, davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı, varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştirin. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısını tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.
UYARI:
Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.
Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise başvurun.
Montaj
- Satın alınan ürünün seçilen montaj alanı için uygun boyutta olup olmadığını kontrol edin. Varsa aktif karbon filtresini çıkarınız (ilgili paragrafa bakınız). Bu/bunlar sadece davlumbazı filtreli model
olarak kullanmak isterseniz monte edilecektir.
(Nakliye açısından) davlumbazın içinde başka malzemelerin (örn. vida paketi, garanti kartı vs) bulunup bulunmadığını kontrol ederek bunları çıkarın ve ayrı bir yerde muhafaza edin.
Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.
Çalıştırma
6 tuşlu kontrol paneli
Davlumbaz özelliklerini seçmek için kontrollere dokunun.
Aydınlatma AÇIK/KAPALI tuşu
Yüksek hız seçim tuşu (emme gücü) - süresi 5 dakika: davlumbaz bu gücü ayarlar ve 5 dakika sonra eski ayara döner.
Yüksek hız seçim tuşu (emme gücü).
Orta hız seçim tuşu (emme gücü) - yanıp sönmeye başladığında karbon filtrenin
yıkanması veya değiştirilmesi gerektiğini bildirir. Bu sinyal normalde devre dışıdır.
Uyarıyı aktif hale getirmek için elektroniği 0 tuşuna 3 saniye boyunca basarak devre dışı bırakın.
Hemen arkasından aynı anda 1 ve 2
düğmelerine aynı anda 3 saniye boyunca basılı tutun, önce sadece 1 düğmesi yanıp sönecek sonra 1 ve 2 düğmeleri yanıp sönecekler. Bunun anlamı aktif kılınmış demektir. Uyarıyı devre dışı bırakmak için operasyonu tekrarlayın; önce 1 ve 2
düğmeleri yanıp sönecekler sonra da sadece 1 düğmesi yanıp sönecek bir. Bu, uyarının devre dışı kaldığı anlamına gelir.
Düşük hız seçim tuşu (emme gücü) - yanıp sönmeye başladığında yağ filtrelerinin yıkanması gerektiğini bildirir.
Motor KAPATMA tuşu (hazırda bekleme) - elektronik devreleri devre dışı bırakır - filtreyi yıkama/değiştirme sinyallerini sıfırlar.
MOTOR KAPALI
Motoru kapatmak için kısa süreyle bu tuşa basın.
FİLTRE SİNYALLERİNİ SIFIRLAMA
Filtrelerin bakımını gerçekleştirdikten sonra, davlumbaz açıkken bip sesini duyuncaya kadar tuşa basılı tutun. Yanıp sönmekte olan 1 nolu led (yağ filtresi) ya da 2 nolu filtre (karbon filtre) yanıp sönmeyi kesecektir.
ELEKTRONİK DEVRELERİN DEVRE DIŞI BIRAKILMASI
Tuşu 3 saniye basılı tutun. Davlumbazın elektronik devreleri devre dışı kalır.
Bu özellik, ürünü temizlerken oldukça yararlıdır.
Elektronik devreleri devreye sokmak için işlemi tekrarlayın.
Davlumbaz normal şekilde çalışmadığında fişi çekerek elektrik bağlantısını 5 saniye kadar kesin. Ardından Teknik Servisle bağlantı kurmadan önce fişi tekrar prize takıp bir kez daha çalıştırmayı deneyin.
5 tuşu bulunan Şalterli model
T1. ON/OFF (AÇIK/KAPALI) aydınlatma tuşu (Led L1 yanık) T2. OFF (KAPALI) tuşu - 1. emme hızı (gücü) tuşu (Led L2 yanık) T3. 2. emme hızı (gücü) tuşu (L2+L3 yanık) T4. 3. emme hızı (gücü) tuşu (Led L2+L3+L4 yanık) T5. Yoğun emme hızı (gücü) tuşu (L2+L3+L4 yanık + Led L5 yanıp sönüyor) - davlumbaz 5 dakika boyunca bu hızda çalıştıktan sonra otomatik olarak 2. emme hızına (gücüne) geçer.
Davlumbazın gecikmeli kapanması (Ledler yanık durumda): O anda çalışır durumda olan emme hızı (gücü) tuşuna 2 saniyeden fazla basıldığında davlumbazın gecikmeli kapanma fonksiyonu (OFF) aktif hale getirilir.
Gecikmeli kapanma süreleri aşağıda belirtilmiştir:
1. emme hızı (gücü): 20 dakika
2. emme hızı (gücü): 15 dakika
3. emme hızı (gücü): 10 dakika
Yoğun emme hızı (gücü): 5 dakika
Filtre doyum noktası uyarısı
Davlumbaz, belirli süreli aralıklarla, filtrenin doyum noktasına ulaşıldığı ve bakıma ihtiyaç olduğunu belirten özel bir fonksiyon ile donatılmıştır.
Antiğresörü doyum noktası uyarısı: Davlumbaz kapalı konumdayken (OFF) emme hızının (gücünün) tüm Ledleri 40 saniye boyunca yanmaya başlar.
Aktif karbon filtresi doyum noktası uyarısı: Davlumbaz kapalı konumdayken (OFF) emme hızının (gücünün) tüm
Ledleri 40 saniye boyunca yanıp sönmeye başlar.
Karbonlu filtre doyum noktası uyarısını aktif duruma getirmek: bu fonksiyon normal durumlarda kapalı konumdadır. Bu fonksiyonu aktif duruma getirmek için davlumbazı kapatıp (OFF) 3 saniye boyunca aynı anda T3 ve T5 tuşlarını basılı tutunuz. L3 ve L5 Ledleri yanıp sönmeye başlar.
Bu fonksiyonu ertelemek için aynı adımları takip ediniz. L3 ve L5 Ledleri yanmaya başlar.
Filtre doyum noktası uyarısını sıfırlama:
Davlumbaz açık konumdayken (ON) T2 tuşunu 2 saniyeden fazla bir süre boyunca basılı tutunuz, Ledler kısa süreliğine yanmaya başlar.
Not: Hem antiyağ hem de aktif karbonlu filtrelerinin doyum noktası uyarısının aktif konumda olduğu durumlarda yukarıdaki işlemi yeniden tekrarlayınız.
Bakım
Temizleme
SADECE ilk suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!
Yağ filtresi
Şekil 10a-20
Pişirme sonucu oluşan yağ taneciklerini tutar.
Yağ filtresi, ayda bir (veya filtre doyum göstergesi sistemi - satın alınan modelde varsa - bu zorunluluğu gösterir) asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir.
Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.
Yağ filtresini çıkarmak için yay bırakma kolunu çekin.
Kömür filtresi (yalnızca filtreli modellerde)
Şekil 19
Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.
Az çok uzun süreli kullanımdan sonra pişme türüne ve yağ filtresinin düzenli temizlenip temizlenmediğine bağlı olarak karbon filtre doymuş olabilir.
Her halükarda, kartuşu en azından her dört ayda bir (veya modelde bulunuyorsa filtre doygunluk göstergesi sistemi filtrenin değiştirilmesi gerektiğini gösterdiği zaman) değiştirmek gerekir.
Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.
Sirküler karbonlu filtre
Motor pervanesinin koruma kafeslerinin yanlarına bir adet yerleştiriniz, daha sonra parçayı saat yönünde çeviriniz.
Demontaj için parçayı saat yönünün tersine çeviriniz.
Lambaları değiştirme
Şekil 22
Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine
sahiptir.
LED'ler ideal bir aydınlatma ve normal lambalarınkine göre 10 defa daha uzun bir kullanım süresi ve %90 enerji tasarrufu sağlarlar.
Ampulleri değiştirmek için lütfen yetkili servis ile irtibata geçiniz.
Kullanım kılavuzunda belirtilen tüm güvenlik talimatlarına uyulması, cihazın güvenli çalışması için gereklidir. Cihazı yalnızca belirtilen şekilde kullanın.
Bu kılavuzda gösterilen resimlerden farklı olabilir. Montaj, kullanım, teknik servis ve onarım talimatları aynıdır.
Gelecekte bu talimatla çalışmak için saklayınız. Cihazı satın aldığınızda, teslim ettiğinizde veya kullandığınızda, talimatı okumayı unutmayınız. Talimatı dikkatlice okuyun: onda temel konfor, kullanım ve güvenlik bilgileri vardır. Cihazın elektrik veya mekanik yapısında ya da güvenlik kanallarında değişiklik yapmayınız. Onarım sırasında verilen tüm talimatlara uyulmaması veya onarımın yetkisiz kişilerce yapılması durumunda haber veriniz.
Uzman: (*) İşaretli parçalar yalnızca yetkili servis tarafından değiştirilmelidir (diğer durumlarda verilmez), ancak satın alınabilecek aksesuarlar tabloda belirtilmiştir.
Talimatlar
Cihazı temizleme veya teknik servis işlemleri sırasında, cihazı güç kaynağından ayırın veya sigortayı kapatın. Onarım ve teknik servis işlemleri sırasında koruyucu eldiven kullanın. -Bu cihaz, fiziksel, duyusal veya zihinsel yetenekleri kısıtlı kişiler (çocuklar dahil) veya deneyimsiz ve bilgisiz kişiler tarafından güvenli olmayan şekilde kullanılmamalıdır; bu kişiler gözetim altında olmalı veya talimat almalıdır.
Cihazı kullanırken ve bakım yaparken dikkatli olun.
Çocukların cihazla oynamasına ve kumanda elemanlarını değiştirmesine izin vermeyin.
- Temizlik ve bakım işlemleri çocuklar tarafından gözetimsiz yapılmamalıdır.
- Cihaz başka gaz veya yakıt türleriyle kullanıldığında, cihazın onarımı yetkili servis tarafından yapılmalıdır. Cihazın içi ve dışı düzenli olarak (en az yılda bir kez) temizlenmeli, teknik servis talimatındaki talimatlara uyulmalıdır. Cihazın temizliği standartlara ve üretici talimatlarına uygun olmalıdır.
- Ustanın talimatına göre cihazı kurmak mümkündür. Cihazın altında yanıcı maddeler bulundurmayın. -Şapkaları değiştirmek için yalnızca bu talimatın "Teknik Servis/Şapkaları Değiştirme" bölümünde belirtilen şapka tipini kullanın. Açık havada kullanım için uygun değildir.
Bu nedenle cihazı suyla temastan koruyun.
Yanma sırasında cihazın aşırı ısınmasını veya hasar görmesini önlemek için, cihazı önceden ısıtmak gerekir.
DİKKAT: Cihazın sıcak yüzeyleri, yemek pişirme sırasında dokunulduğunda yanıklara neden olabilir.
Onarım sırasında cihazı elektrik şebekesine bağlamayın.
- Bu cihaz, kullanım kılavuzunda belirtilen teknik ve güvenlik kurallarına uygun olarak, yetkili servislerin belirlediği prosedürlere göre kullanılmalıdır. Bu cihazın doğrudan bağlantısı, gaz veya diğer yanıcı maddelerden çıkan buharları tahliye etmek amacıyla başka amaçlarla kullanılmamalıdır. Elektrik akımına bağlamadan önce, cihazın doğru şekilde kurulduğundan emin olunmadan cihazı çalıştırmayın.
- Cihazı, talimatlara uygun şekilde kurmadan önce çalıştırmayın.
- Arızalı veya hatalı kurulum durumunda, cihazı derhal kullanmayı bırakın.
- Yalnızca montaj için verilen bağlantı parçalarını kullanın; verilmediyse, parçanın doğru tipini satın alın. Bağlantı parçalarını, kullanım kılavuzunda belirtilen doğru sırayla takın. Emin değilseniz, yetkili servise veya cihazı satın aldığınız mağazaya danışın.
DİKKAT!
- Bağlantı parçalarını veya cihazı bu talimatlara uygun şekilde monte etmeden elektrik kaynağına bağlamayın. Yangın, yaralanma veya cihazın hasar görmesine neden olabilecek diğer cihazlarla birlikte kullanmayın.
Elektrikli ve elektronik cihazların atık olarak imhası hakkındaki 2012/19/EC Avrupa Direktifi (WEEE) uyarınca, ürün üzerinde bu sembol bulunur.
Verilen ürünü doğru şekilde imha edin.
Bu şekilde imha ederek, çevreye ve insan sağlığına olası zararları önlemeye yardımcı olursunuz.
Atık veya kullanılmış cihazlar
Üzerinde sembol bulunan atıkları, evsel atıklarla birlikte atmak yasaktır. Bunun yerine, elektrikli ve elektronik cihazların atık olarak imhası için ayrılmış toplama noktalarına teslim edin.
Bu şekilde imha ederek, atık imha yönetmeliğine uygun hareket etmiş olursunuz.
Bu tür ürünleri imha ederken, atık imha yönetmeliği uyarınca, yetkili toplama noktalarına, atık imha hizmetine veya ürünü satın aldığınız mağazaya teslim edin.
Kurulum, bakım ve onarım işlemleri için:
Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
KopwaFAn optara ocepdi a3aHTy ywiH npblc naDanaHy TypanbI HcyKaynap:
3ipnyi bactaraHda KaKaTbI eH a3 KbldAmdbkneh Kocblb3 XHe 3ipney aaytaHHan Keinbipa3 MNHyT 6oBbl KymbcicTeTIH3. KbldAmdbkTa TEK TYtIHIN, XHe 6yDIn YJKeH Mmwepi KaDaBihDa apTTbIPbIHb3 XHe KYWeHTy KbldAmdbfBn(HKTapBH) TEK WeKti KaFaanLapda naDanaHbIH3. KaKcbl XaFbIMcbI3 NiCTi a3aHTy TImdiirin CaKtay ywiH KaKET 60lanDa Kemip cy3ricin(lepH) aybICbIPbIHb3. KaKcbl MaCy3rici TImdiirin CaKtay ywiH KaKET 60lanDa MaCy3rici(NepH) aybICbIPbIHb3. TImdiikTi OHTaunHaDbpy XHe Wydbl 6apBuHwa a3aHTy yuH ocbl HycKaynbTKa KepCtINReH eTKi3y KyneciHn EH YJKeH DnAmeTpH naindaNaHbIH3.
PaindanaHy
Copfbiw cbipTKa aya 6ypfbblb 6ap TapTy JeIeTkiw petiHne, Hemece iwi Kaia aHaany cy3iwi petiHne naDanaHyfa apHaIraH.
By cbiptka 6ipiktipwii fnaHeuke KocbInFaH
copbIw Ky6bip apkblbl wblfapblnaBl.
ECKEPTY!
Copfblu Ky6bipdbIH DnAmEtpi 6ipiKtipuyi caKHaHbIH DnAmEtPimeH TeHdec 6Oly Kepek.
ECKEPTY!
CopfbIw K6bipb copfbIw XnHaKTamacbImeH Xetki3iImMei, OHbl 6eNEK catbIn any Kepek. CopfbIwTb Ka6bipraIb copfbIw K6bipnapbl MeH aya MbIFapatbIH TecIKTepei, coJ DNAmETpDi I TecIKTepe KocbIbI3 (biipkTipuwi fnaHeu). Ka6bipraIb copfbIw K6bipnapbl MeH KEMdey DNAmETpDi I TecIKTI naDanahy, copy KyaTbIH HaWapNaTbIN, rypinDeyIH KyweiTedi.
！ KaKeTTI MHHMaIIbI y3bIHbIKTaB1 TYTikTI KOJaHbIHbI3. ！ BapbHwa Kei Niimi 6ap TyikTi KOndaHbIHb3 (NiimHiMaKcMamndbl 6ypbl:90°). ! TyikTIN KENDEHeKIMacbIHda TY6ereNl e3repicTeepi 6oIdbipMaHbI3.
Cy3y Hycacbl
On yuHbip kemip cyrici KaKeT, OHbl eDetteri catyubnapdaH anyra 60naBbl.
Cy3ri 乌IrapbINrAayahHxKorapFbI 乌IFbc TOPbApKbINb6eMere KaNTa Xibepy anDbda OHbMa MeH niCTepDeHTa3apTaDbI.
KoHdbIpy
Cihazın topraklama bağlantısı ve topraklama iletkeni, elektrik çarpmasına karşı koruma için 45 cm uzunluğunda olmalıdır.
Ancak gaz beslemesi bağlantısı yapılmış cihazlar için 50 cm'den kısa olmamalıdır.
Eğer gaz plakasının montajında ekstra bir güvenlik önlemi belirtilmişse, bunu dikkate alın.
Elektrik bağlantıları
Cihazın kurulumu, ilgili teknik gerekliliklere uygun olarak yapılmalıdır. Eğer cihaz hasar görmüşse, kurulumdan sonra da kullanıma uygun olmalı, el değmemiş parçalar üzerinde çalışırken dikkatli olunmalıdır. Eğer cihaz hasar görmemişse (doğru bağlantı), veya el değmemiş parçalar kurulumdan sonra da mevcutsa, o zaman kurulum sırasında dikkatli olunmalı ve cihazın tüm parçalarının doğru takıldığından emin olunmalıdır.
DİKKAT!
Cihazın elektrik kablosunu bağlamadan önce, kablonun doğru monte edildiğinden emin olun.
Su bağlantısı arızalı ise, yetkili servise başvurun. Arıza durumunda, cihazı kullanmayı bırakın ve yetkili servis çağırın.
Uyarı
Kuruluma başlarken:
- Cihazın montaj yeri için doğru olduğunu kontrol edin.
- Varsa, gaz hortumunu (bağlıysa) (ayrıca topraklama kablosunu) alın. Gaz hortumu hasarlıysa, onu değiştirin. İçinde bulunanlar, bağlantı kartı vb. gibi tüm parçalar, kurulum sırasında (yanlış bağlantıyı önlemek için) yerleştirilmiş olan bağlantı elemanlarını kontrol edin. Onları alıp güvenli bir yerde saklayın.
Gaz hortumunu/kablosunu, uygun bağlantı elemanlarıyla (fiksatörlerle) sıkıca bağlayın. Ayrıca, malzemelerin ve gaz hortumunun/kablonun uygunluğunu kontrol etmek için elinizle yoklayın. Gaz hortumunun/kablonun bağlantı noktası sağlam olmalıdır.
Planlama
6 düğmeli kontrol paneli
Cy3iHdH, yHKnnaapbH TaHday ysiH caikeciHwe 6aTbIpMaF a bacy xetKniKiTi.
