MANUALE UTENTE Stripe 90 X ELICA

IT Istruzioni di montaggio e d'uso

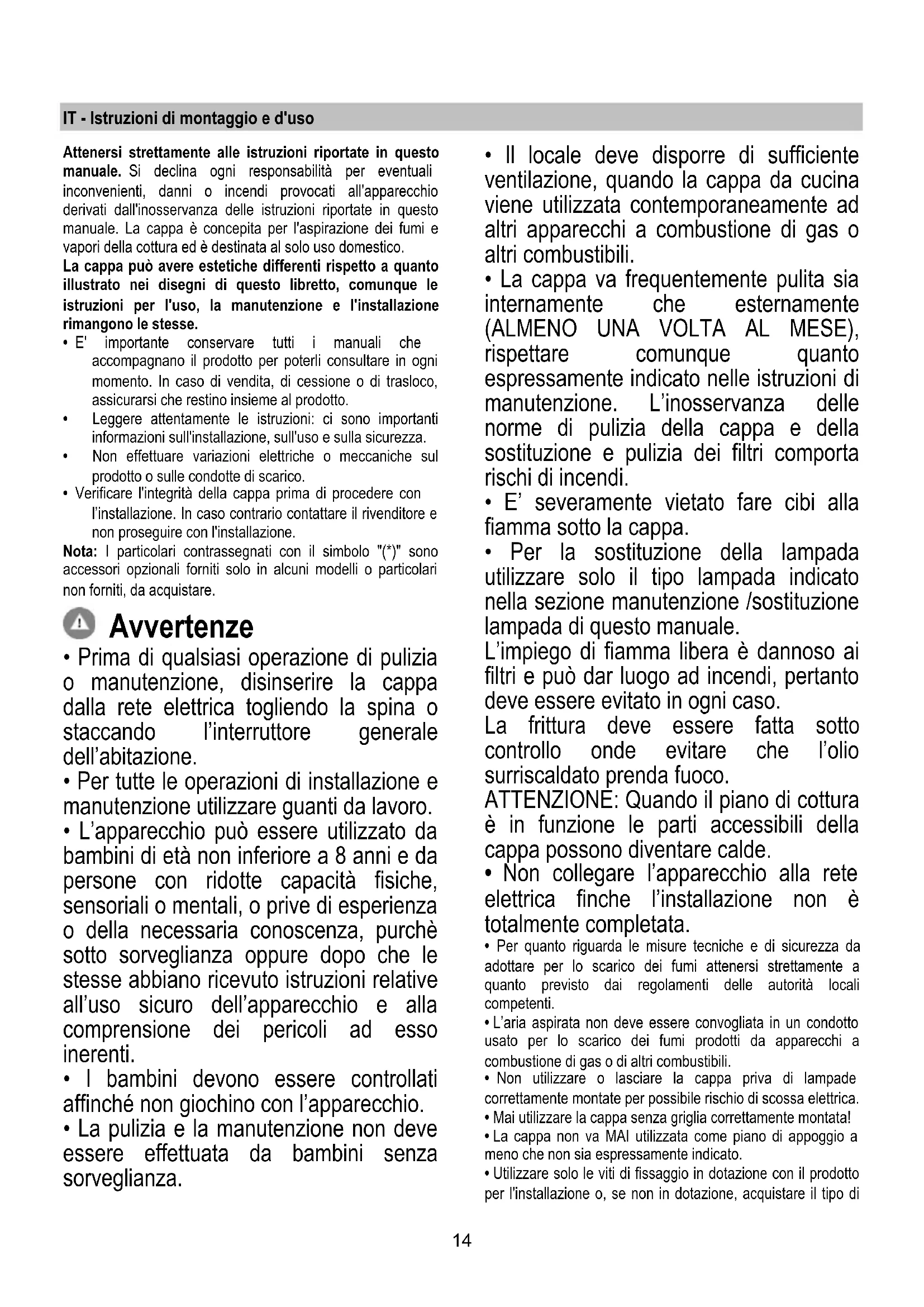

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'appareccchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può essere estetiche differenti rispetto a quando illustrato nei disegni di quello libretto,COMUNQUE le istruzioni per l'uso,la manutenzione e l'installazione rimangono le stesse.

• E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolari contrassegnati con il symbolo "(*) sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

• Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro.

• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parchè molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorvegianza.

• Il locale deve disponre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

• La cappa va frequently pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettoare comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatoro nella sezione manutenzione /sostituzione lampada di quello manuale.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura deve essere fattato.
controllo onde vegetare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di

viti corretto.

• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultrare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
  Nonutilizzare con unprogrammatore,timer, telecomando separato o qualsiastro dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche dello termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficiente il systema di riduzione degli odori, sostituire, quando è necessario, il/i filtrato/i carbone. Per Maintainere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimIZare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in quello manuale.

Utilizzazione

La cappa è realizata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtrò/i a carbone, quello/i deve/devono essere rimioso/i.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perciogni responsabilita in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in esta versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a 45 cm in caso di cucine elettriche e di 50 cmin caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

! Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche dopo o installatione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ancche dopo installatione, applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relative). Questo/i va/nno rimontato/i solo se si vuole utilizzato la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventuallymente va molto e conservato.

La cappa è dotata di tasselli di fissaggio adatti alla maggiordi parte di pareti/soffitti. E' tutvia necessario interpellare untechnico qualificato per accerbarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesessere sufficientemente robusto da sostenere il peso della cappa.

Funzionamento

Pannello di controllo con 6 tasti

Per selezionale le funzioni della cappa è sufficente sfiorare i comandi.

Tasto ON/OFF luce

Tasto di selezione velocità (potenza di aspirazione) intensiva - durata 5 minuti dopodichè ritorna all'impostazione precedente.

Tasto di selezione velocità (potenza di aspirazione) alta

Tasto di selezione velocità (potenza di aspirazione) media- quando lampeggia indica la necessita di lavare o sostuire il filtro al carbone. Questa segnalazione è normalmente disattivata. Per attivare la segnalazione, escludere l'electronica premendo per 3 secondi il tasto 0. Successivement, premere contemporaneamente i tasti 1 e 2 per 3secondi, prima lampeggerà solo il tasto 1 poi lampeggeranno entrambi i tasti 1 e 2 ad indicate l'attivazione. Ripetere l'operazione per disattivare la segnalazione, prima lampeggeranno i tasti 1 e 2 poi lampeggerà solo il tasto 1 adindicare la disattivazione.

Tasto di selezione velocità (potenza di aspirazione) Bassa - quando lampeggia indica la necessita di lavare ilhetto grassi.

Tasto OFF motore (stand by) - Escludione dell'Elettronica - Reset segnalazione lavaggio/sostituzione filtri. OFF MOTORE

Premere brevamente per spagnere il motore. RESET SEGNALAZIONE FILTRI

A cappa accesa, dopo aver eseguito la manutenzione dei filtri, premere il tasto fino al segnale acustico. Il led lampeggiante 1 (filtro grassi) o 2 (filtro al carbone) smette di lampeggiare.

ESCLUSIONDELL'ELETTRONICA

Premere per 3 secondi il tasto, viene escluda l'electronica di lavoro della cappa.

Questa funzione cui si sono iniziata, e che si sono iniziata. Per reinserire l'electronica basterà ripetere l'operazione.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio assistenza scollegare per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Modello con pulsantiera 5 tasti

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Tasto ON/OFF luci (Led L1 acceso)
T2. Tasto OFF - Tasto di selezione velocità (potenza) di aspirazione 1 (Led L2 accesso)
T3. Tasto di selezione velocità (potenza) di aspirazione 2 (Led L2+L3 accesi)
T4. Tasto di selezione velocità (potenza) di aspirazione 3 (Led L2+L3+L4 accesi)
T5. Tasto di selezione velocità (potenza) di aspirazione intensiva (Led L2+L3+L4 accesi + Led L5 lampeggiante) - durata 5 minuti - dopodichè la cappa imposta automaticamente la velocità (potenza) di aspirazione 2.

Spegnimento ridardato della cappa (Led lampeggianti):

É possible impostare lo spegnimento ridardato della cappa (OFF) premendo nuovamente per più di 2 secondi il tasto della velocità (potenza) di aspirazione attiva in quel momento. I tempi di spegnimento ridardato disponibili sono:

Velocità (potenza) di aspirazione 1: 20 minuti

Velocità (potenza) di aspirazione 2: 15 minuti

Velocità (potenza) di aspirazione 3: 10 minuti

Velocità (potenza) di aspirazione intensiva: 5 minuti

Segnalazione saturazione filtri

La cappa è provvista di una funzione che, ad intervalli di tempo regolari, avverte l'utente quando i filtri sono satura ed è necessario eseguirne la manutenzione.

Segnalazione di saturazione del filtro antigrasso: A cappa spenta (OFF) tutti i Led delle velocità (potenze) di aspirazione si accendono a luce fissa per 40 secondi.

Segnalazione di saturazione del filtro ai carboni attivi: A cappa spenta (OFF) tutti i Led delle velocità (potenze) di aspirazione lampeggiano per 40 secondi.

Attivazione della segnalazione di saturazione del

filtro ai carboni attivi: questa è normalmente disattivata, per attivarla spegnere la cappa (OFF) e premere contemporaneamente i tasti T3 e T5 per più di 3 secondi, i Led L3 ed L5 cominceranno a lampeggiare.

Per disattivare ripetere l'operazione i Led L3 ed L5 si accendono a luce fissa.

Reset segnalazione di saturazione dei filtri:

A cappa accesa (ON) premere il tasto T2 per più di 2 secondi, tutti i Led si accendono brevamente.

Note: se necessario ripeteere l'operazione in caso entrambé le segnalazioni (filtro antigrasso e filtrato ai carboni attivi) siano attive.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 10a-20

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare ilhetto grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 19

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi (o quando ilsystema diindicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità).

NONpuo essere lavato origenerato

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambhe le griglie di protezione della girante del motore, dopodiche girare in senso orario.

Per lo smontaggio girare in senso antiorario.

Sostituzione Lampade

Fig. 22

La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.

LED garantisco una illuminazione ottimale, una durata fina a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione delle lampade, contattare il centro autorizzato per i ricambi.
