Stripe 90 X - Digestor ELICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Elica
Model	Stripe 90 X
Šírka	90 cm
Hmotnosť	Približne 15 kg
Napájanie	220-240 V, 50/60 Hz
Počet rýchlostí	4 + intenzívna
Typ ovládania	Dotykové
Osvetlenie	LED
Typ inštalácie	Vonkajšie odsávanie alebo recirkulácia
Priemer vývodu vzduchu	150 mm (odhad)
Tukový filter	Kovový, umývateľný (každý mesiac)
Uhlíkový filter	Voliteľný, výmena každé 4 mesiace
Minimálna vzdialenosť od varnej dosky (elektrickej)	45 cm
Minimálna vzdialenosť od varnej dosky (plynovej)	50 cm
Odsávací výkon	Približne 600 m³/h (odhad)
Hlučnosť	Približne 65 dB(A) (odhad)
Špeciálne funkcie	Časové vypnutie, indikátory nasýtenia filtrov, alarm uhlíkového filtra

Často kladené otázky - Stripe 90 X ELICA

Aká je šírka odsávača Elica Stripe 90 X?

Odsávač má šírku 90 cm, ako je uvedené v označení modelu.

Ako nainštalovať odsávač v odsávacej verzii (vonkajšie odsávanie)?

Pripojte odsávaciu hadicu (nie je súčasťou dodávky) k prírube umiestnenej nad odsávačom. Priemer hadice musí byť rovnaký ako priemer príruby. Ak je odsávač vybavený uhlíkovým filtrom, pred inštaláciou ho odstráňte.

Ako nainštalovať odsávač v recirkulačnej verzii (vnútorná filtrácia)?

Nainštalujte dodatočný filtračný systém na báze aktívneho uhlia (nie je súčasťou dodávky). Nasávaný vzduch je odmasťovaný a deodorizovaný predtým, ako je vrátený späť do miestnosti.

Akú minimálnu vzdialenosť dodržať medzi odsávačom a varnou doskou?

Pre elektrické varné dosky je minimálna vzdialenosť 45 cm; pre plynové alebo kombinované varné dosky je to 50 cm. Dodržiavajte pokyny výrobcu varnej dosky, ak je uvedená väčšia vzdialenosť.

Ako čistiť tukový filter?

Čistite tukový filter raz za mesiac (alebo keď sa rozsvieti indikátor nasýtenia). Používajte neagresívne čistiace prostriedky, ručne alebo v umývačke riadu pri nízkej teplote a krátkom cykle. Umývanie v umývačke môže filter odfarbiť, ale neovplyvní to jeho účinnosť.

Kedy vymeniť uhlíkový filter?

Vymieňajte uhlíkový filter maximálne každé 4 mesiace alebo keď to signalizuje indikátor nasýtenia (ak je k dispozícii). Tento filter sa nedá čistiť ani regenerovať.

Ako aktivovať alarm nasýtenia uhlíkového filtra?

Pri vypnutom odsávači stlačte súčasne tlačidlá T3 a T5 na viac ako 3 sekundy. LED diódy L3 a L5 blikajú na potvrdenie aktivácie. Opakujte postup pre deaktiváciu.

Čo robiť, ak odsávač nefunguje správne?

Odpojte elektrickú zástrčku na približne 5 sekúnd a potom ju znova zapojte. Ak problém pretrváva, kontaktujte príslušný servis.

Ako používať časovač automatického vypnutia?

Počas prevádzky stlačte tlačidlo aktívnej rýchlosti na viac ako 2 sekundy. Dostupné časy sú: rýchlosť 1: 20 min, rýchlosť 2: 15 min, rýchlosť 3: 10 min, intenzívna rýchlosť: 5 min.

Ako vymeniť LED žiarovky?

LED žiarovky smie vymieňať iba autorizovaný servis. Kontaktujte servisné stredisko pre náhradné diely.

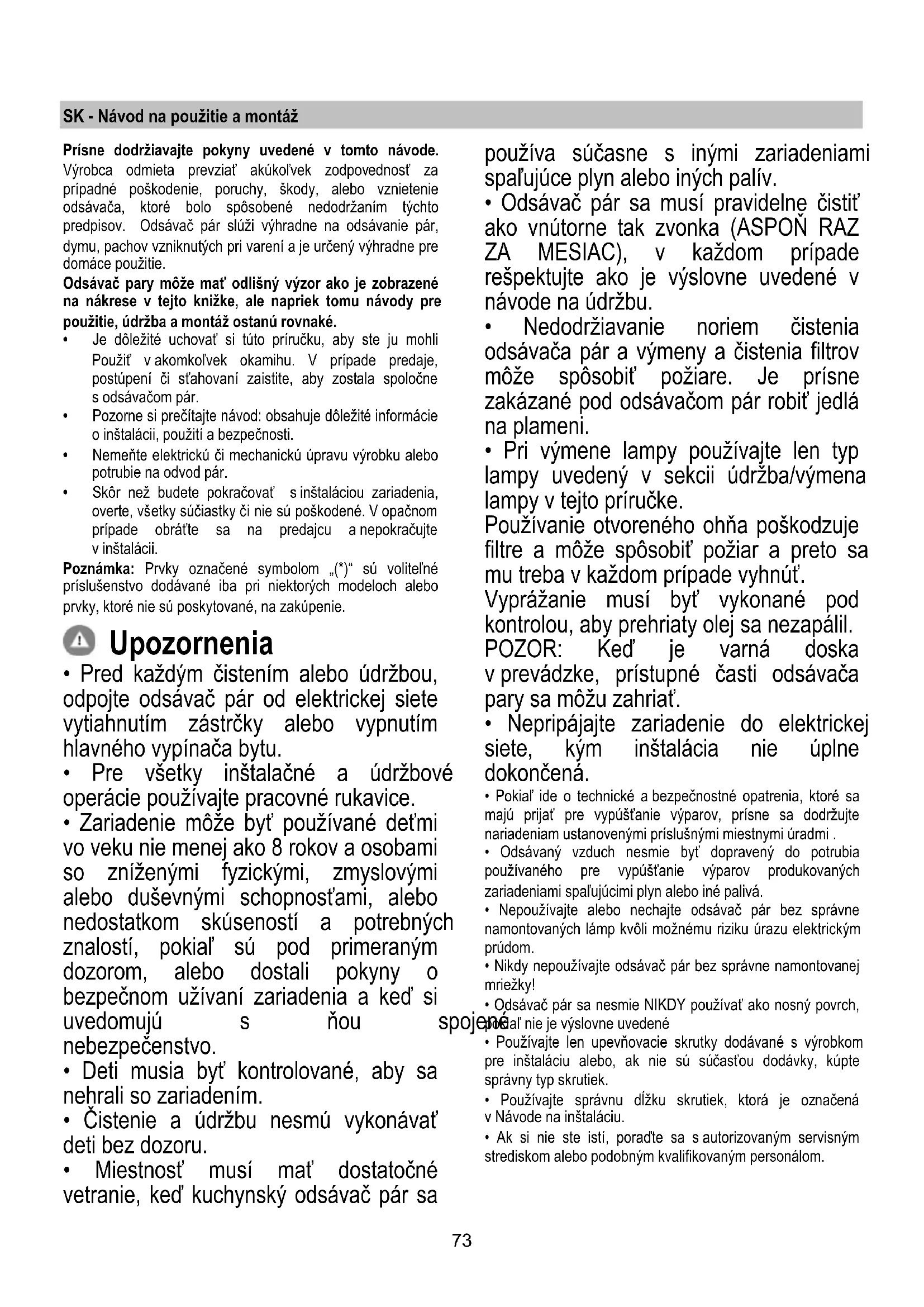

NÁVOD NA OBSLUHU Stripe 90 X ELICA

Odsávač pár môže mať odlišný výzor, ako je zobrazený na nákrese v tejto knižke, ale napriek tomu návody na použitie, údržbu a montáž zostanú rovnaké.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia alebo sťahovania zaistite, aby bola dodaná spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom (*) sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu. - Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo. - Deti musia byť kontrolované, aby sa nehrali so zariadením. - Čistenie a údržbu nesmú vykonávať deti bez dozoru. Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár

používa súčasne s inými zariadeniami spaľujúcimi plyn alebo iné palivá.

• Odsávač pár sa musí pravidelne čistiť ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte, ako je výslovne uvedené v návode na údržbu. Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pár sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produktov zariadeniami spaľujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chybná inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Pristroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčanie pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použiť s odvodom mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového

potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak odsávač pár je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné nainštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privedením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Montáž

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 45 cm v prípade elektrických sporákov, 50 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varneho zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/y s aktívnym uhlím - ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.

Tlačidlo voľby intenzívnej rýchlosti (výkonnosť odsávania) - trvanie 5 minút: Odsávač pary nastaví tento výkon a po uplynutí 5 minút sa vráti do predchádzajúceho nastavenia.

Tlačidlo voľby vysokej rýchlosti (výkon odsávania).

Tlačidlo voľby rýchlosti (výkon odsávania) stredný - keď bliká, upozorňuje na potrebu umytia alebo výmeny uhlíkového filtra. Táto signalizácia je normálne deaktivovaná. Pre aktiváciu signalizácie, vypnite elektroniku stlačením tlačidla 0 na 3 sekundy. Následne stlačte súčasne tlačidlá 1 a 2 na 3 sekundy, najprv bude blikať iba tlačidlo 1, potom budú blikať obe tlačidlá 1 a 2 oznamujúce aktiváciu. Zopakujte operáciu pre

deaktiváciu signalizácie, najprv budú blikať tlačidlá 1 a 2 a potom bude blikať iba tlačidlo 1 oznamujúce deaktiváciu.

Pri zapnutom odsávači pár, po vykonaní údržby filtrov, stlačte tlačidlo po zvukový signál. Blikajúca kontrolka LED 1 (tukový filter) alebo 2 (uhlíkový filter) prestane blikať.

VYLÚČENIE ELEKTRONIKY

Stlačte tlačidlo na dobu 3 sekúnd, vylúči sa elektronika riadenia odsávača pár.

Táto funkcia môže byť užitočná počas čistenia výrobku.

Pre opätovné zavedenie elektroniky je postačujúce zopakovať operáciu.

V prípade eventuálnych porúch v činnosti, skôr ako sa obrátite na odbornú asistenciu, odpojte aspoň na 5 sekúnd zariadenie od elektrického prívodu odpojením zástrčky a znovu ho napojte. V prípade, že by porucha v činnosti pretrvávala, obráťte sa na odbornú asistenciu.

Model s ovládačom s 5 tlačidlami

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Tlačidlo ON/OFF svetlá (LED L1 svieti) T2. Tlačidlo OFF - Tlačidlo voľby rýchlosti (výkonu) odsávania 1 (LED L2 svieti) T3. Tlačidlo voľby rýchlosti (výkonu) odsávania 2 (LED L2+L3 svietia) T4. Tlačidlo voľby rýchlosti (výkonu) odsávania 3 (LED L2+L3+L4 svietia) T5. Tlačidlo voľby rýchlosti (výkonu) intenzívneho odsávania (LED L2+L3+L4 svietia + LED L5 bliká) - doba trvania 5 minút - po ktorej sa odsávač pár automaticky nastaví na rýchlosť (výkon) odsávania 2.

Oneskorené vypnutie odsávača pár (blikajúce LED): Je možné nastaviť oneskorené vypnutie odsávača pár (OFF) stlačením znovu po dobu dlhšiu ako 2 sekundy tlačidlo rýchlosti (výkonu) odsávania, ktoré je v tom okamihu aktívne. Doby oneskoreného vypnutia sú: Rýchlosť (výkon) odsávania 1: 20 minút

Signalizácia nasýtenia filtra

Odsávač pár je vybavený funkciou, ktorá v pravidelných intervaloch upozorní používateľa, keď sú filtre nasýtené a je treba vykonať ich údržbu.

Signalizácia nasýtenia protitukového filtra: Pri vypnutom odsávači pár (OFF) všetky LED rýchlosti (výkonov) odsávania sa zasvietia na trvalo po dobu 40 sekúnd.

Signalizácia nasýtenia filtrov s aktívnym uhlím: Pri vypnutom odsávaní pár (OFF) všetky LED rýchlosti (výkonov) odsávania blikajú po dobu 40 sekúnd.

Aktivácia signalizácie nasýtenia filtra s aktívnym uhlím: pri vypnutom odsávaní pár (OFF) a stlačené súčasne tlačidlá T3 a T5 na dobu dlhšiu ako 3 sekundy, LED L3 a L5 začnú blikať.

Pre deaktiváciu zopakujte operáciu, L3 a L5 sa zasvietia na stabilne.

Obnova signalizácie nasýtenia filtrov:

Pri zapnutom odsávaní pár (ON) stlačiť tlačidlo T2 na dobu dlhšiu ako 2 sekundy, všetky LED sa nakrátko zasvietia.

Poznámka: Ak je to potrebné, zopakujte postup v prípade, že obe signalizácie (protitukový filter a filter s aktívnym uhlím) sú aktívne.

Údržba

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 10a-20

Musí byť čistený najmenej raz za mesiac (alebo keď upozorňovací systém nasýtenosti filtrov - ak je ním príslušný model vybavený - upozorňuje túto nevyhnutnosť), nedráždivými čistiacimi prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom.

Umývaním v umývačke sa protitukový filter môže odfarbiť, ale jeho filtračná charakteristika sa tým vôbec nezmení.

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Uhlíkový filter (iba pre filtračnú verziu)

Obr. 19

Udrží nepríjemné zápachy pochádzajúce z varenia.

Nasýtenosť uhlíkového filtra sa odhalí iba po viac-menej predĺženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť zásobník maximálne každé štyri mesiace (alebo keď upevňovací systém nasýtenosti filtrov - ak je s ním príslušný model vybavený - upozorní na túto nevyhnutnosť).

NEMÔŽE byť umývaný alebo regenerovaný.

Okrúhly uhlíkový filter

Použiť ho na každú stranu po zakrytie odťahových ochranných mriežok motorovej vrtule, za tým pootočiť smerom hodinových ručičiek.

Pre odmontovanie pootočiť oproti smeru hodinových ručičiek.

Výmena žiaroviek

Obr. 22

Odsávač pár je vybavený systémom osvetlenia založenom na technológii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.
