BRUKSANVISNING Stripe 90 X ELICA

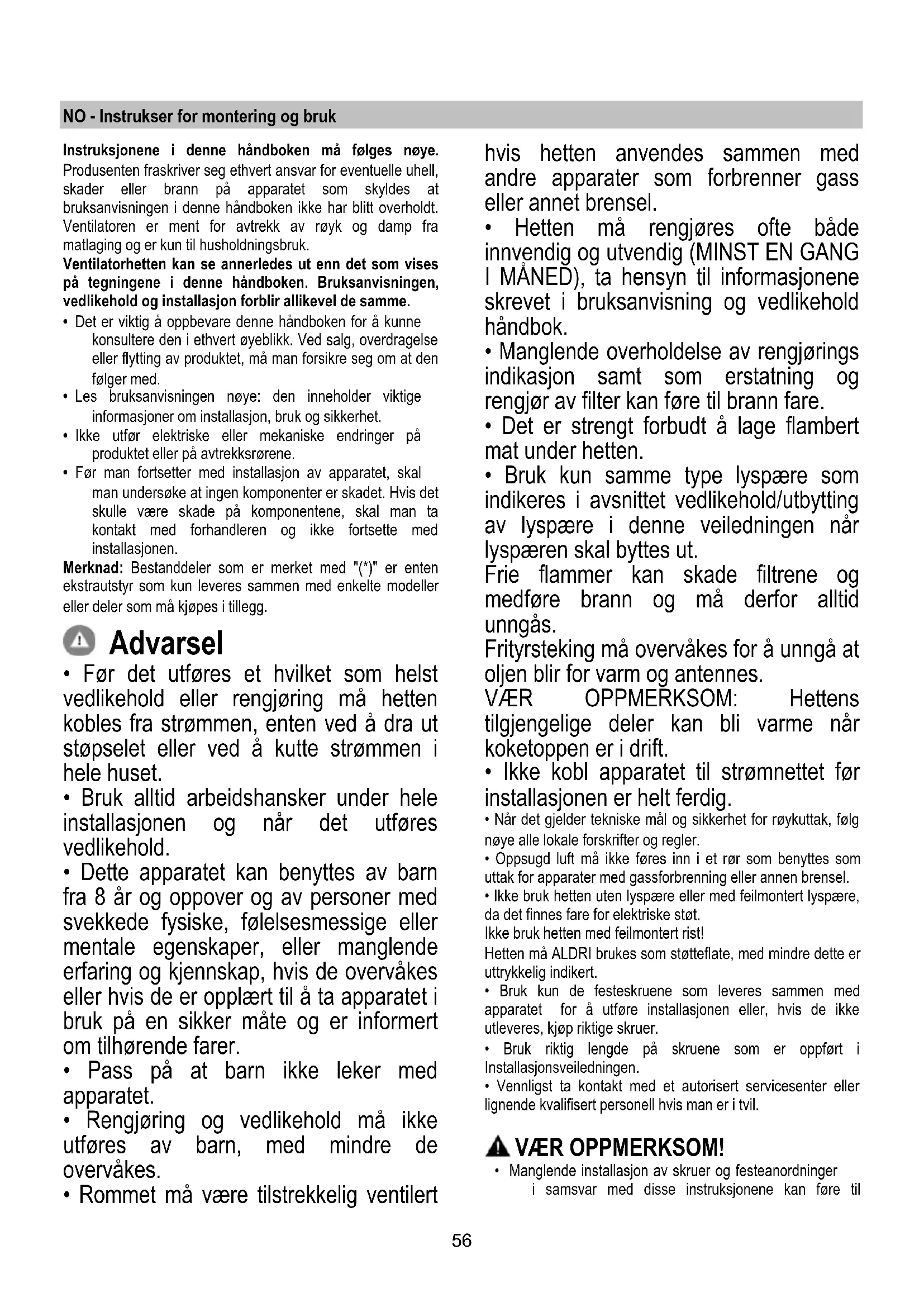

NO Instrukser for montering og bruk

NO - Instrukser for monitoring og bruk

Instruksjonene i dette handboken ma følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader aller brann pa apparatet som skyldes at bruksanvisningen i dette handboken ikke har blitt overholdt.

Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i dette handboken. Bruksanvisningen, vedlikehold og installationsjon forblir allikevel de samme.

• Det er viktig øppbevare dette handboken for a kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flyting avprodukter, ma man forsikre seg om at den følger med.
• Les bruksanvisingen nøye: den ineholder viktige informasjoner om installationsjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produitet eller på avtrekksorene.
• Før man fortsetter med installationsjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle vare skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installationsjonen.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som mA kjøpes i tillegg.

Advarsel

Før det utfores et hvilket som helst vedlikehold eller rengjaring ma hetten kobles fra strommen, enten ved a dra ut stopselet aller ved a kutte strommen i hele huset.
- Bruk alltid arbeidshansker under hele installasjonen og när det utfores vedlikehold.
- Dette apparatet kan benyttes av barn fra 8 År og oppover og av personer med svekkede fysiske, følelsesemssige eller mentale egenskaper,ller manglende erfaring og kjennskap, hvis de overvåkes aller hvis de er opplært til á ta apparatet i bruk på en sikker mæte og er informert om tilhørende farer.
Pass pa at barn icke leker med apparatet.
- Rengjöring og vedlikehold pågressive utføres av barn, medindre de overvåkes.
- Rommet mä vare tilstrekkelig ventiliert

hvis hetten anvendes sammen med andre apparater som forbrenner gass ell er annet brensel.

• Hetten ma rengjores ofte bade innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikehold handbok.
• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan.fore til brann fare.
• Det er strengt forbudt a lage flambert mat under hetten.
• Bruk kun samme type lyspærere som indikeres i avsnittet vedlikehold/utbytting av lyspærere iijke veiledningen när lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medfore brann og ma derfor alltid unngas.

Frityrsteking ma overvåkes for a unnga at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgengelige deler kan bl varme nár koketoppen er i drift.

• lkke kobl apparatet til strømnettefør installasjonen er helt ferdig.
  Nar det gjelder tekniske mal og sikkerhet for rorykuttak, folg nye alle lokale forskritter og regler.
• Oppsugd luft ma化进程 inn i et ror som benyttes somuttak for apparater med gassforbrenning aller annen brensel.
• Ikke bruk hetten uten lyspaere eller med feilmontert lyspaere, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten mä ALDRI brukes som stotteflate, medindre dette er uttrykkeig indikert.

• Bruk kun de festeskruene som leveresammen med apparatet for a utfore installasjonen aller, hvis de ikke utleveres, kjop riktige skruer.
• Bruk riktig lenghte på skruene som er oppfør i Installasjonsveiledningen.
• Vennligst ta Kontakt med et autorisert servicesenter aller lignende kvalifisert personell hvis man er i tvil.

Vær OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan.fore til

elektriske farer.

• Ikke bruk tidsmåler, timer, seperat fjernkontroll eller andre typ er anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved a forsikre seg om at dette produit kasseres forskriftsmessig, bidrarBrukeren med a forebygge mulige negative miljo- og helsekonsekvenser.

Symbolet à produit et aller à papirer som følgert med viser at dette produit mikem behandles som vanlig husholdningsavfall, men mä leveres til et egnet gjenvinningsenter for elektrisk og elektronisk avfall. Produktet mä kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon on behandling, gjenvinning og resirkulering av dette produit kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall ell er butikken hvor du kjøpte produit.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetik kompatilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for a redusere miljopavirkning: Skru PÅ ventilatorhetten pa minimum hastighet nár du starter matlagingen og la den holds i gang i noen minutter etter at matlagingen er Ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter nár det er nødvendig for a opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter nár det er nødvendig for a opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter pa kanalsystemet som er angitt iijkebruksanvisingen for a optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatorhellen er laget for a brukes med direkte avtrekk der avtrekksluften fores ut i friluft, aller med resirkulering av avtrekksluften.

Avtrekksvorsjon

Dampene fores ut i friluft gjennom et avlopsr oer er festet til koblingsflensen.

MERK!

Avlopsroret er ici medlevert, men ma kjopes separat. Diameteren i avlopsrret ma tilsvare diameteren pa til Slutningsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfentre, ma disse fjernes.

Koble ventilatoren til rør og avtrekksapning i veggen med en diameter tilsvarende luftuttaket (koblingsfensen).

Ethvert ansvar gjeldende dette fraskrives derfor.

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i dette versjonen, er det nødvendig Å installere et ekstra filtersystem basert på aktivt kull.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjokkenventilatoren ma ikke vare pa mindre enn 45cm när det gjelder elektriske cokeplater og 50cm när det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisingen for et gasskokeapparat opererer med en storre avstand, maijke overholds.

Elektrisk tilslutning

Nettspenningen må vare i samsvar med den elektriske spenningen som angis på typeskitetinne ventilatoren. Hvis det følger med stopsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må varelett tilgengelig ogsa etter installasjonen. Hvis det ikke følger med stopsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke erlett tilgengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakoblig fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

• Kontroller at produit har passes storrelse i forhold til plassen du har valgt a installere det pa.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se ogsa

tilhorende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.

• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.)inne i ventilatorhetten etter Transporten. Ta det i sa fall ut og ta vare på det.

Ventilatorhetten er utstyrt med festeplugger som passer til de flete vegger/tak. Allikevel er det nødvendig à la en kvalifisert tekniker kontrollere forå forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket ma vare sterkt nog til a tale ventilatorhettens vekt.

Funksjon

Styrepanel med 6 taster

For a velge ventilatorhettens funksjoner er det tilstrekkelig a streife betjeningsknappene.

Belysningsknapp ON/OFF

Knapp for valg av intensiv hastigkeit (sugestyrke) - 5 minutters varighet: ventilatoren stiller seg på deutsche styrken, og nár 5 minutter er gatt, gar den over til forrige innstilling.

Knapp for valg av hoy hastighet (sugestyrke)

Knapp for valg av middels hastighet (sugestyrke)- när den blinker viser den at det er nödvendig á vaske ell er skiffe ut karbonfilteret. Denne signaleringen er normalt deaktivert, for Å aktivere varslingen, skal man slá av det elektroniske systemet ved Å holde knapp 0 inntrykt i 3 sekunder. Deretter skal man holde knappene 1 og 2 inntrykt samtidig i 3 sekunder. Først vil kun knapp 1 blinke, deretter vil begge knappene 1 og 2 blinke for Å angi at varslingen er aktivert. Repeter operasjonen for Å deaktivere varslingen. Først vil knappene 1 og 2 blinke, deretter blinker kun knapp 1 for Å angi at deaktiveringen er utført.

Knapp for valg av lav hastiget (sugestyrke) - nár den blinker viser den at det er ndvendig a vaske fettfilteret.

Knapp for motor OFF (stand by) - Utelukker elektronisk betjening - Reset for signalering av vasking/utskifting av filtrne.

MOTOR OFF

Trykk kort for a sla av motoren.

RESET FOR SIGNALERING AV FILTRENE

Etter man har foretatt vedlikehold av filtrene, skal man med paslatt ventilator holde denne knappen inntrykt helt til man horer et akustisk signal. Det blinkende led-lyset 1 (fettfilteret) aller 2 (kullfilteret) slutter a blinke.

UTELUKKELSE AV ELEKTRONISK BETJENING

Trykk knappen inn i 3 sekunder, og den elektroniske betjeningen av ventilatorhetten utelukkes.

Denne funksjonen kan vare nyttig mens du rengjørerproduktet.

For a gjenaktivere den elektroniske betjeningen er det tilstrekkelig a repetere operasjonen.

I tilfelle eventuell unnormal funksjon av apparatet, for du henvender deg til kundeservice anbefaler vi á koble apparatet fra strømnettet i minst 5 sekunder ved à dra kontakten ut av stopselet, og deretter koble det til igjen. I tilfelle unormal funksjon skulle fortsette, má man henvende seg til kundeservice.

Modell med betjeningsboks med 5 taster

T1. Belysningsknapp ON/OFF (LED-lys L1 er pålatt)
T2. Knapp OFF - Knapp for valg av viftehastighet (sugestyrke) 1 (LED-lys L2 er pāslatt)
T3. Knapp for valg av viftehastighet (sugestyrke) 2 (LED-lysene L2+L3 er päälätt)
T4. Knapp for valg av viftehastighet (sugestyrke) 3 (LED- lysene L2+L3+L4 er paslatt)
T5. Knapp for valg av intensiv viftehastighet (sugestyrke) (LED-lysene L2+L3+L4 er paslatt + LED-lys L5 blinker) - 5 minutters varighet - deretter stiller kjokkenhetten seg automatisk i viftehastighet (sugestyrke) 2.

Forsinket avsläing av kjokkenhetten (LED-lysene blinker): Man kan stille inn forsinket avsläing av kjokkenhetten (OFF) ved Å holde knappen for viftehastigheten som allerede stared på, inntrykt i mer enn 2 sekunder.

Viftehastighet (sugestyrke) 2: 15 minutter

Viftehastighet (sugestyrke) 3:10 minutter

Intensiv viftehastighet (sugestyrke): 5 minutter

Varsel for skitne fibre

Kjokkenhetten er utstyrt med en funksjon som med javne mellomrom varsler brukeren om när filtrene er skitne og det er ndvendig med vedlikehold.

Varsel for skittent fettfilter: När kjøkkenhetten er avslätt (OFF), lyser alle LED-lysene til de forskjellige viftehastighetene (-styrkene) fast i 40 sekunder.

Varsel for skittent kullfilter: Nár kjokkenhetten er avslatt (OFF), blinker alle LED-lysene til de forskjellige viftehastighetene (-styrkene) i 40 sekunder.

Aktivering av varselet for skittent kullfilter: dit er vanligvis deaktivert. For a aktivere det, kal man sla av kjokkenhetten (OFF) og holde knappene T3 og T5 inntrykt samtidig i mer enn 3 sekunder. LED-lysene L3 og L5 begyinner ab linke.

For a deaktivere varselet skal man gjenta operasjonen.

LED-lysene L3 og L5 lyser fast.

Nullstilling av varselet for skitne fille:

När kjokkenhetten er päälätt (ON), skal man holde knappen T2 intrykt i mer enn 2 sekunder. Alle LED-lysene vil slå seg på og lyse kort.

Merk: gjenta om ndvendig operasjonen dersom begge varslene (fettfilteret og kullfilteret) er aktivert.

Vedlikehold

Rengjoring

Til rengjöring skal det KUN benytttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsendeprodukter. ALKOHOL SKALIKKE BRUKES!

Fettfilteret

Fig. 10a-20

Fanger cokefettpartikler.

Dette mä rengjores en gang i maneden (eller nár det elektroniske systemet viser at filteret er skittent - hvis din modell har这部分 funksjonen), med milde (ikke aggressive) rengjoringsmidler, for hand eller i oppvaskmakin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For a demontere fettfilteret ma man dra i fjaerhandtaket.

Holder tilbake ubehagalige lukter fra matlaging.

Kullfilteret mettes etter en mer aller minre lang tidsperiode, avhengig av typen matlaging og hvor regelmessig filteret rengjores.

I alle tilfeller er det nodvendig a skiffe ut patronen minst hver 4. maned (eller när indikatoren for metning av filteret viser at det er nodvendig, his det er en slik indicator pa modellen).

Det kan IKKE vaskes eller benyttles om igjen

Sirkulaert kullfilter

Utskifting av lyspaerer

Fig. 22

Ventilatoren er utstyrt med et belysningsystem basert pA LED-teknologi.

LED-lysene garanter optimal belysning, har optil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90% .

Vennligst ta Kontakt med autorisert kontor for resedeler for a bytte ut lyspaeren.

Produktet er designet, testet og producerer i henhold til:

Styrepanel med 6 taster

Model med trykknappanel bestaende af 5 taster

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5
