| Eigenschaften | Details |
|---|---|
| Typ der Dunstabzugshaube | Wandhaube |
| Breite | 90 cm |
| Maximale Luftleistung | 700 m³/h |
| Leistungsstufen | 3 Stufen + Intensivmodus |
| Filtration | Aluminium-Fettfilter, Kohlefilter (optional) |
| Beleuchtung | Integrierte LED |
| Bedienung | Touch-Bedienfeld |
| Lautstärke | Max. 65 dB |
| Installation | Wandmontage, benötigt einen Abluftkanal |
| Wartung | Spülmaschinenfeste Filter, regelmäßige Reinigung der Haube |
| Sicherheit | Automatische Abschaltung, Überhitzungsschutz |
| Garantie | 2 Jahre |
| Energieverbrauch | Energieklasse A |
Häufig gestellte Fragen - Stripe 90 X ELICA
Benutzerfragen zu Stripe 90 X ELICA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch Stripe 90 X - ELICA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Stripe 90 X von der Marke ELICA.
BEDIENUNGSANLEITUNG Stripe 90 X ELICA
DE Montage- und Gebrauchsanweisung

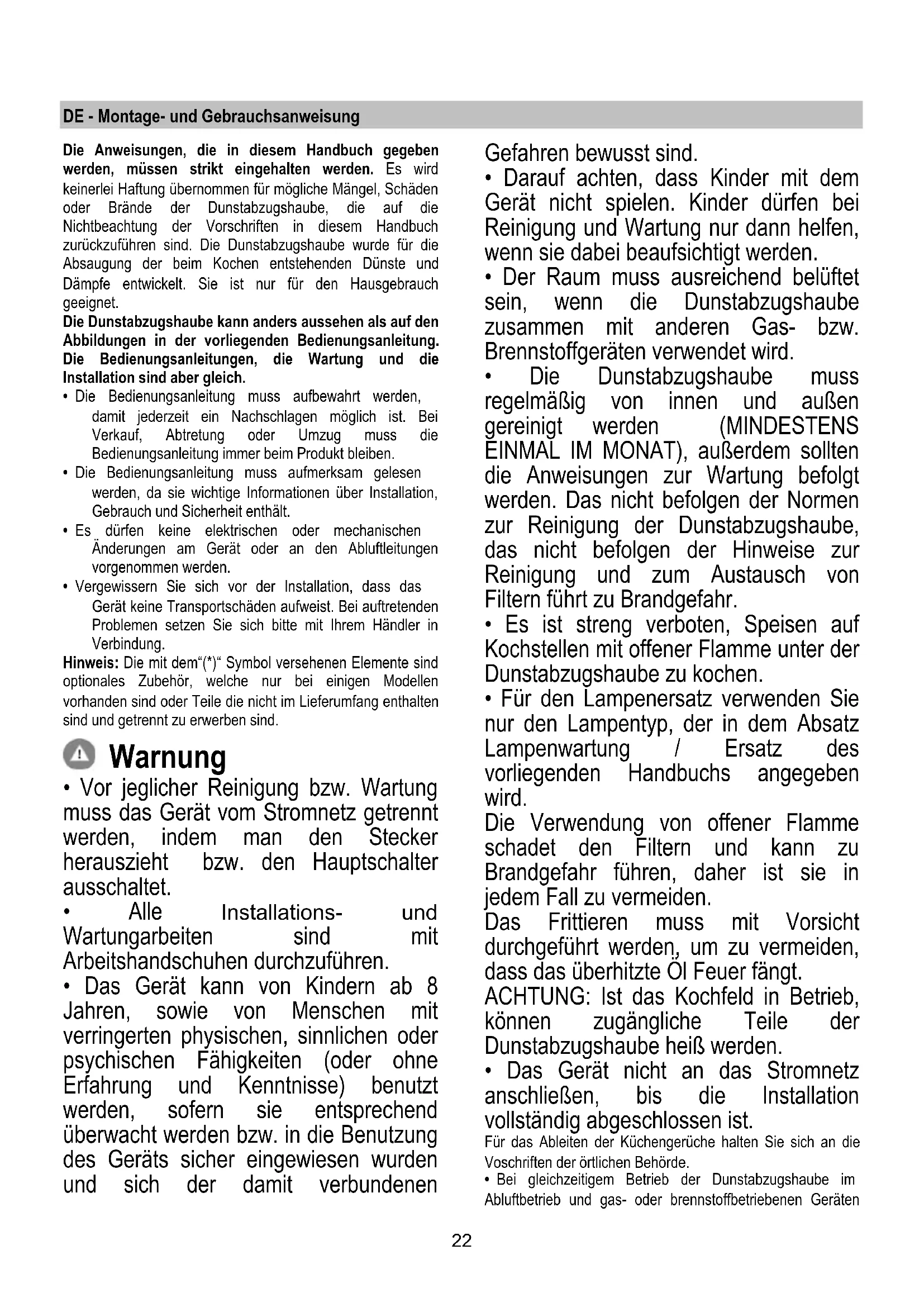

DE - Montage- und Gebrauchsanweisung
Die Anweisungen, die in dieser Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch darüberzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.
Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.
- Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtreitung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
- Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
- Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
- Vergewisern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problumen setzen Sie sichitte mit ihrem Handler in Verbindung.
Hinweis: Die mit dem (^*) "Symbol versehenen Elemente sind optionales Zubehör, welche nur bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.
Warning
- Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker herauszieht bzw. den Hauptschalter ausschaltet.
Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.
- Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen wurden und sich der damit verbundenen
Gefahren bewusst sind.
- Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie damit beaufsichtigt werden.
- Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.
Die Dunstabzugshaube muss regelmäßig voninnen und auengereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollent die Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr. - Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
- Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.
Die Verwendung von offener Flammeschadet den Filtern und kann zu Brandgefahr führen, daß ist sie in jeder Fall zu vermeiden.
Das Frittieren muss mit Vorsicht durchgefuhrt werden, um zu vermeiden, dass das überhützte Öl Feuer fängt.
ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugangliche Teile der Dunstabzugshaube heißt werden.
- Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.
Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der ortlichen Behörde.
- Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten
darf im Aufstellraum der Geräte der Unterdruck nicht größter als 4 Pa (4 x 10 ^-5 bar) sein.
- Die Abluftarf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
- Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
- Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
- Die DunstabzugshaubearfNiemALSalsAuflageflachewerwendetwerden,sofernesnichtausdrucklichangegebenist.
- Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.
- Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
- Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.
ACHTUNG!
- Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führren.
- Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.
In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerä einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.
Auf dem Produkt oder der beiliegenden
Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeinerverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.
Gerat entwickelt, getestet und hergestellt nach:
-
Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
-
Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
-
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube eine Minute nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großigen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grossten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.
Betriebsart
Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.
Abluftbetrieb
Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.
HINWEIS!
Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.
Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.
HINWEIS!
Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfern wirden.
Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschlieben, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).
Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.
Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.
! Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.
Umluftbetrieb
Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführrt wird.
Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert, installieren.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubearf 45cm im Fall von elektrischen Kochfeldern und 50 cm im Fall von Gas- oder kombinierten Herden nicht entsprechieren.
Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entspruchende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.
HINWEIS!
Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.
Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.
Montage
Bevor Sie mit der Montage beginnen:
- Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
- Entfernen Sie den/die Aktivkohlefilter (^*) , falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
- Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchen mit Schrauben (), die Garantie (), usw.) befindet; falls vorhanden, entfern den Sie desses und haben Sie sie auf.
Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzem sollte ein
qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außen dem muß die Wand/Decke das Gewicht der Abzugshaube,tragen konnen.
Betrieb
Bedienfeld mit 6 Tasten
Zur Auswahl der Funktionen der Haube genugts, die Tasten zu berühren.
Taste Licht EIN/AUS
Auswahltaste für Intensivstufe (Saugstarke) - Dauer 5 Minuten:Die Dunstabzugshaube schaltet diese Betriebsstufe ein und nach 5 Minuten schaltet sie auf die vorhergehende Betriebsstufe darüber.
Auswahltaste für hohe Saugstärke
Auswahltaste für die mittlere Saugstarke – wenn sie blinkt, muss der Kohlefilter gereinigt oder ausgewechselt werden.
These Anzeigefunktion ist normalerweise nicht aktiv. Um sie zu aktivieren, schliessen Sie den elektronischen Datenautausch aus, indem Sie die Taste 0 3 Sekunden gedrück halten. Anschliessend halten Sie die Tasten 1 und 2 3 Sekunden gleichzeitig gedrück; die Taste 1 wird als Erste blinken, dann blinken die beiden Tasten 1 und 2 zusammen. Diesen Vorgang wiederholen, um die Anzeigefunktion zu deaktivieren. In diesen Fall fangen die Tasten 1 und 2 zuerst an, zusammen zu blinken, Wenn die Anzeigefunktion deaktiviert ist, schaltet sich die Taste 2 aus und Taste 1 blinkt weiter.
Auswahltaste für die niedrige Saugstarke – wenn sie blinkt, muss der Fettfilter gereinigt werden.
Taste Motor AUS (Stand-by) - Abschaltung der Elektronik - Reset der Filtersattigungsanzeige.
MOTOR AUS
Kurz drucken, um den Motor auszuschalten.
RESET FILTERSÄTTIGUNGSANZEIGE
Nachdem Sie die Filter gereinigt bzw. ausgewechselt haben, betätigten Sie die Taste bei eingeschalteter Haube, bis der Signaton ausgelost wird. Die blinkende Led 1 (Fettfilter) oder 2 (Aktivkohlefilter) hört auf, zu blinken.
AUSSCHALTEN DER ELEKTRONIK
Wenn man die Taste 3 Sekunden lang gedrück halt, wird die Steuerungselektronik der Haube abgeschelt.
These Funktion kann bei der Reinigung des Produkts dientlich sein.
Um die Elektronik wieder einzuschalten, genugt es die Taste noch einmal wie oben beschrieben zu drücken.
Die Dunstabzugshaube oder die Bedienungselemente Funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sieitte den Kundendienst.
Modell mit 5-Tasten-Bedienfeld
| L1 | L2 | L3 | L4 | L5 |
| T1 | T2 | T3 | T4 | T5 |
T1. ON / OFF-Taste Lichter (LED L1 leuchtet)
T2. OFF-Taste - Wahltaste Geschwindigkeit (Leistung) Saugwirkung -1 (LED L2 leuchtet)
T3. Kurzwahl-Taste (Power) Saugwirkung 2 (LED L2 + L3 leuchtet)
T4. Kurzwahl-Taste (Power) Saugwirkung 3 (LED L2 + L3 + L4 leuchtet)
T5. Kurzwahl-Taste (Power) Saugwirkung intensive (LED L2 + L3 + L4 leuchtet + LED L5 blinkend) - Dauer 5 Minuten - nach dem die Haube automatisch die Geschwindigkeit (Leistung) Saugwirkung 2 eingestellt.
Verzogerte Abschaltung der Haube (LED blinkt):
Sie konnen die verzogerte Abschaltung (Sleep-Timer) der Haube (OFF) einrichten, indem Sie für mehr als 2 Sekunden auf die Geschwindigkeit (Leistung) Saugwirkung, welche gerade aktiv ist, drücken.
Die möglichen Verzögerungszeiten sind wie folgt:
Geschwindigkeit (Leistung) Saugwirkung 1: 20 Minuten
Geschwindigkeit (Leistung) Saugwirkung 2: 15 Minuten
Geschwindigkeit (Leistung) Saugwirkung 3:10 Minuten
Geschwindigkeit (Leistung) Saugwirkung intensiv: 5 Minuten
Filtersattigungsanzeige
Die Haube ist mit einer Funktion ausgerichtet, die in regelmäßigen Abständen, den Benutzer warnen, wenn die Filter gesättigt sind und sie eine Durchführung von Wartungsarbeiten besteht.
Fettfilter-Sattigungsanzeige: Mit ausgeschalteter Haube (OFF) alle LED Geschwindigkeiten (Leistung) auf Sog gestellt leuchten für 40 Sekunden.
Sattigungssignal Aktivkohlefilter: Mit ausgeschalteter Haube (OFF) blinken alle LED Geschwindigkeiten (Kraft-) Saugwirkung für 40 Sekunden.
Die Aktivierung des Sattigungssignal
Aktivkohlefilter: Dieser ist in der Regel ausgeschelt, um sie anzuschalten die Haube ausgeschalten (OFF), und zur gleichen Zeit beiden Tasten T3 und T5 für mehr als 3 Sekunden drücken, die LED L3 und L5 beginnen zu blinken.
Zum dieser zu deaktivieren wiederholen den Vorgang, die
LEDs L3 und L5 leuchten beständig.
Reset-Signal Sattigung der Filter:
Mit angeschalteter Haube (ON), drücken Sie die Taste T2 für mehr als 2 Sekunden, alle LEDs leuchten kurz auf.
Hinweis: Falls erforderlich, wiederholen Sie den Vorgang wenn beiden Fallberichte (Fettfilter und Aktivkohlefilter) aktiv sind.
Wartung
Reinigung
Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. KEINE
WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG
VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!
Fettfilter
Bild 10a-20
These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.
Dieser muss einmal monatlich gewaschen werden (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfarben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriffziehen.
Aktivkohlefilter (nur bei der Umluftversion)
Bild 19
Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.
Je nach der Benetzungsdauer des Herdes und der Hafigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anziegt) ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Runde Aktivkohlefilter
Links und rechts vom Motorlaufrad je einen Kohlefilter auf das Schutzgitter auflegen und zum Befestigen den Zentralgriff P im Uhrzeigersinn drehen.
Zum Ausbau den Zentralgriff P entgegen dem Uhrzeigersinn drehen.
Ersetzen der Lampen Bild 22
Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestellt.
Die LEDs ermögen eine optimale Beleuchtung der Kochfläche. Sie haben eine Leistungsdauer, die das Zehnfache deren traditionellen Lichter ist undieten eine Energieersparnis bis zu 90% .
Für den Wechsel der Lampen kontaktieren Sie das zuständige Zentrum für den Austausch.
