MANUAL DE UTILIZADOR Stripe 90 X ELICA

PT Instruções para montagem e'utilisation

EL OAHIGE\SYNAPMOIOTHEKAI XPHSE

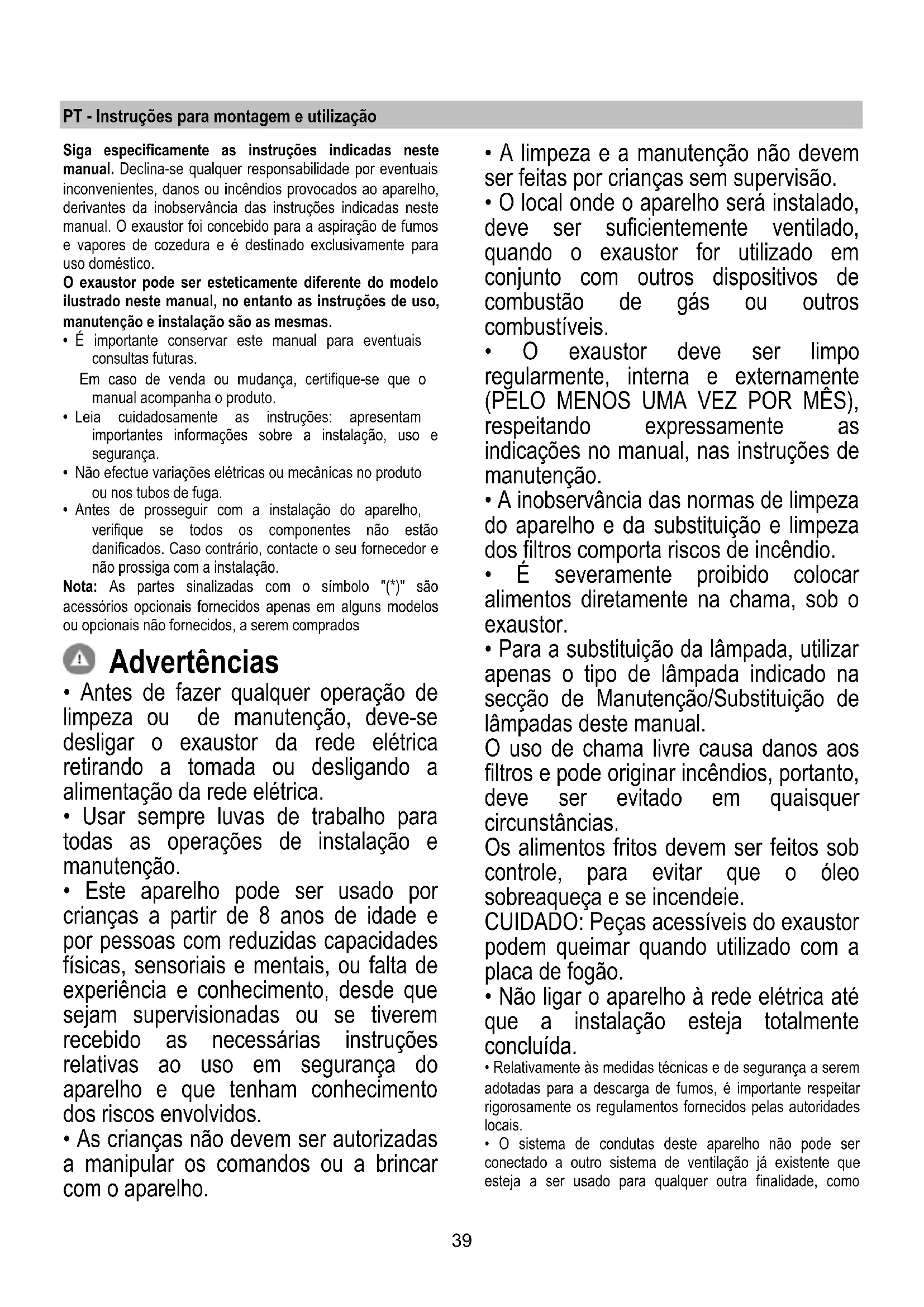

PT - Instruções para montagem e'utilização

Sigaspecificamenteasinstruçõesindicadasneste manual.Declina-se qualquerresponsabilitadepor eventuais inconvenrientes,danos ou incéndiosprovocadosaoaparelho, derivantesdainobservança dasinstruçõesindicadasnestemanual.Oexautorfoiconcebido paraaaspiraçãodefumose e vapororesdecozeduraedestinadoexclusivamentepara usodométrico.

O exaustor pode ser estetricamente diferente do Modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.

• É importante conservar estemanual para eventuais consultas futuras.
  Em caso de vendà ou mudança, certifique-se que omanual acompanha o produits.
• Leia preocupadasamente as instruções: apareceras importantes informações sobre aestrutura,uso e segurarça.
• Não efectue variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparecido, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As partes sinalizadas com o símbolo " (*) ” são acessórios.optionais fornecidos apenas em algunos modelos ou.optionais não fornecidos, a serem comprados

Advertências

• Antes de fazer qualquer operacao delimpeza ou de manutencao, delve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentacao da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conheicao, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurar do aparecido e que tenham conheicao dos riscos envolvidos.

• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparelho.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local onde o aparecido sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em acontecido com outros dispositivos de combustão de gas ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparecido e da substituição e limpezas dos filtros comporta riscos de incência.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.
  O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quando circumstantías.
  Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleosobrequeca e se incendeie.
  CUIDADO: Peças aceissweis do exaustor podem queimar quando utilizes com a placac de fogao.
• Não ligar o aparecido à rede electrica às que a instalação está a totalmente conclusão.
• Relativamente às medidas(ECNCAS e de segurar a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conduitas deste aparecido não pode ser connectado a outras sistemas de ventilação já existente que estêja a ser uso para qualquer outras finalidade, como

descarga de fimos de aparehos a gás ou outros combustíveis.

• Não utilizes ou deixa o exaustor sem lampadas corretamente montadas, devido ao possível risco de Choques eletricos.
• Nunca utiliser o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, comparou o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de duvida, consulutar um centro de assistencia autorizzato ou专业技术o qualificado.

ATENÇAIO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos eletricos.
• Não utilizes com um programador, temporizador, telecomando分开 ou qualquer及其他 dispositivo que se ativa automaticamente.

Este aparelho está classificado de Accordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evacrar potencias consequencias negativas para oambiente e para a saude publica, que poderiam derivar de ummanuseamento de dispersao inadequada deste produits.

O símbolo no produits ou nos documents que acompanham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrário,dea ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao deespercios.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despécios dométricos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una UTILIZATION correta, de modo a reduzir o impacto ambiental:

LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcao por mais elescretos apso ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtro(s) a carvalo quando necessario, para manter uma boa eficiencia na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiencia. Use o diametro maximalo doSYSTEMA de conduitas indicado neste manual para optimizar a eficiencia e minimizar o ruido.

Uso

O exaustor é fabricado para ser utilizes na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.

Versão evacuação para o exterior Os vapes

são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontrar sobre o exaustor.

ATENÇAIO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.

ATENÇAIO!

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuicao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com complemento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possiel de curvas (angulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da segao do tubo (diametro).

Versão recirculacao

O ar aspirado sera desengordurado e desodorazo antes de ser recanalizzato de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adicional à base de carvao ativado.

Instalacao

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 45cm no caso de fogões electrolycos e 50cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta indicação.

Conexão eletrica

A voltagem da rede eletrica deve corresponder com a voltagem indica na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona accesivel, mesmo deposita da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona accesivel, mesmo deposita da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇAIO!

Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifacar o seu funcionaamento, e verificar se o cabo de rede está montado corretoamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedigo ao service de assistência técnica.

Montagem

Antes de起初 a instalacao:

• Verificar que o produit adquirido tem as dimensoes adequadas para a area escolhida de instalacao.
• Tirar o/s filtro/s de carvão"Ativado (*) se fornecidos (ver também o parágrafo relativo). Este/s devem ser remontado/s somente caso se deseje utilizes o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos (), garantias () etc.). Caso Hajá, tirar e conservar.

O exaustor é fornecido com Buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para Supporting o peso do exaustor.

Funcimiento

Para seleccionar as funções da coifa basta tocar os comandos.

Tecla ON/OFF luz

Tecla de selecao velocidade (potencia de aspiracao) intensiva - duraao 5钝udos: a coifa programa esta potencia e no fim dos 5钝udos volta para a programacao anterior.

Tecla de seleção velocidade (potência de aspiração) alta

Tecla de seleção velocidade (potência de aspiração) média – quando lampeja indica a necessidade de lavar ou substituir o FILTER de carão activado. Esta sinalização normalmente está desactivada, para ativar a sinalização, excluiar a eletrônia pressionando por 3 segundos a tecla 0.

Succeedamente, pressionar contemporaneamente as teclas 1 e 2 por 3 segculos ao.inicio piscara apenas uma tecla "1" a seguir ambas 1 e 2 para indicar a ativacao. Repita a operacao para desativar a sinalização,antes piscarao as teclas 1 e 2 entao picara apenas a tecla 1 para indicar a desativacao.

Tecla de seleção velocidade (potência de aspiração) baixa - quando lampeja indica a necessita de lavar oAGO gorduras.

Tecla OFF motor (stand by) - Exclusao da Electrónica - Reset sinaliza lavagem/substituicao filtros.

OFF MOTOR

Pressionar brevamente para desligar o motor. RESET SINALIZAZAO FILTROS

Quando acesa a coifa, depuis de haber executado a manutenção dos filtros, pressione a tecla até que se ouça um sinal acústico. O led lampejante 1 (filtro de gordura) ou 2 (filtró de carão) para de piscar.

EXCLUSÃO DA ELECTRONICA

Pressionar a tecla por 3 segculos, a electrònica de commando da coifa é exclúa.
Esta função pode serutil durante a operação de limpeza do produits.

Para reinserir a electrónica bastardá repetir a operação.

Se o exaustor não funciona correctamente,退市ar a ficha para desligá-lo por um breve periodo da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servço de assistência técnica. Se o problema deestruturação persistir,contacte o service de assistência.

Modelo com botoira com 5 teclas

T2. Tecla OFF - Tecla de seleção da velocidade (potência) de aspiração 1 (Led L2 aceso)
T3. Tecla de seleção da velocidade (potência) de aspiração 2 (Led L2+L3 acemos)
T4. Tecla de seleção da velocidade (potência) de aspiração 3 (Led L2+L3+L4 acemos)
T5. Tecla de seleção da velocidade (potência) de aspiração intensiva (Led L2+L3+L4 aceses + Led L5 piscando) - duração de 5 minutos - às o qual o exhaustor returna automaticamente para a velocidade (potência) de aspiração 2.

Desligamento programado do exaustor (Led piscando): Épossibleprogramar o desligamento automatico do exaustor (OFF) pressionando novamente por mais de 2 segculos na tecla da velocidade (potência) de aspiração que está ativa no momento.

Os tempos de desligamento automatico disponveis, são:
Velocidade (potência) de aspiração 1: 20 minutos
Velocidade (potência) de aspiração 2: 15 minutos
Velocidade (potência) de aspiração 3: 10 minutos
Velocidade (potência) de aspiração intensiva: 5 minutos

Indicador de saturação do filtró

O exaustor é equipado com uma funcção que, em intervalos regulares, alerta o 用户o quando os filtros estao saturados e sera necessario realizar a manutencao.

Indicador de saturação do FILTER de gordura : Com o exaustor desligado (OFF), todos os Leds das velocidades (potência) de aspiração se acendem com luzes fixas por 40 segundos.

Indicador de saturação FILTER de carvão ativado : Com o exhaustor desligado (OFF) todos os Leds das velocidades (potência) de aspiração piscam por 40 segundos.

Ativação do indicator de saturação do filtró de carvão ativado: esta função é normalmente desativada, para ativa-la desligar o exaustor (OFF) e pressionar contemporaneamente as teclas T3 e T5 por mais de 3 segculos, os LEDs T3 e T5 meçárao a piscar. Para desativar, repetir a operação. Os LEDs T3 e T5 se acendem com Luzes fixas.

Reset do indicator deaturação dosiros:

Com o exaustor ligado (ON), pressionar a tecla T2 por mais de 2 segundos, todos os LEDs acendem-se brevamente.

Nota: Se necessário, repetir a operação em casoiros indicadores (filtro de gordura e filtro de carvalho ativado) estejam ativos.

Manutenção

Limpeza

Capta as particulas de gordura provenrientes da cozedura. O Filtró de gordura deve ser limpo uma vez por mês (ou quando o Sistema de indentação da saturação dos filtros - se previsto no Modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em区管委会 de lavar louça a baixas temperatasuras e com ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens na性强ina da louça, mas suas caracteristicas de filtracao não se alteram.

Para desmontar o fazer antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (so para a versão filtrante) Fig. 19

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do filtró de carvãoactivado se verifies apos um uso mais ou menos prolongado em funcão do tipo de cozinha e da regularidade da limpeza do filtró de gorduras.Em todo caso, é necessário substituir o cartucho no maximo cada 4 mezes (ou quando oSYSTEMA de indentação daaturação dos filtros - se previsto no Modelo que se possui - indicar esta necessidade).

Não pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grehas de protecao do impulsor do motor,(before disso vire a pegao no sentido dos ponteiros dos relógios.

Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.

Substituição das lampadas

Fig. 22

A coífa é dotada de umsystema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lampadas tradiconais e economizam 90% de energiaétrica.

Para a substituição das lampadas, contatar o centro de serviços autorizado de peças de reposicao.
