BRUKSANVISNING Stripe 90 X ELICA

SV Monterings- och bruksanvisningar

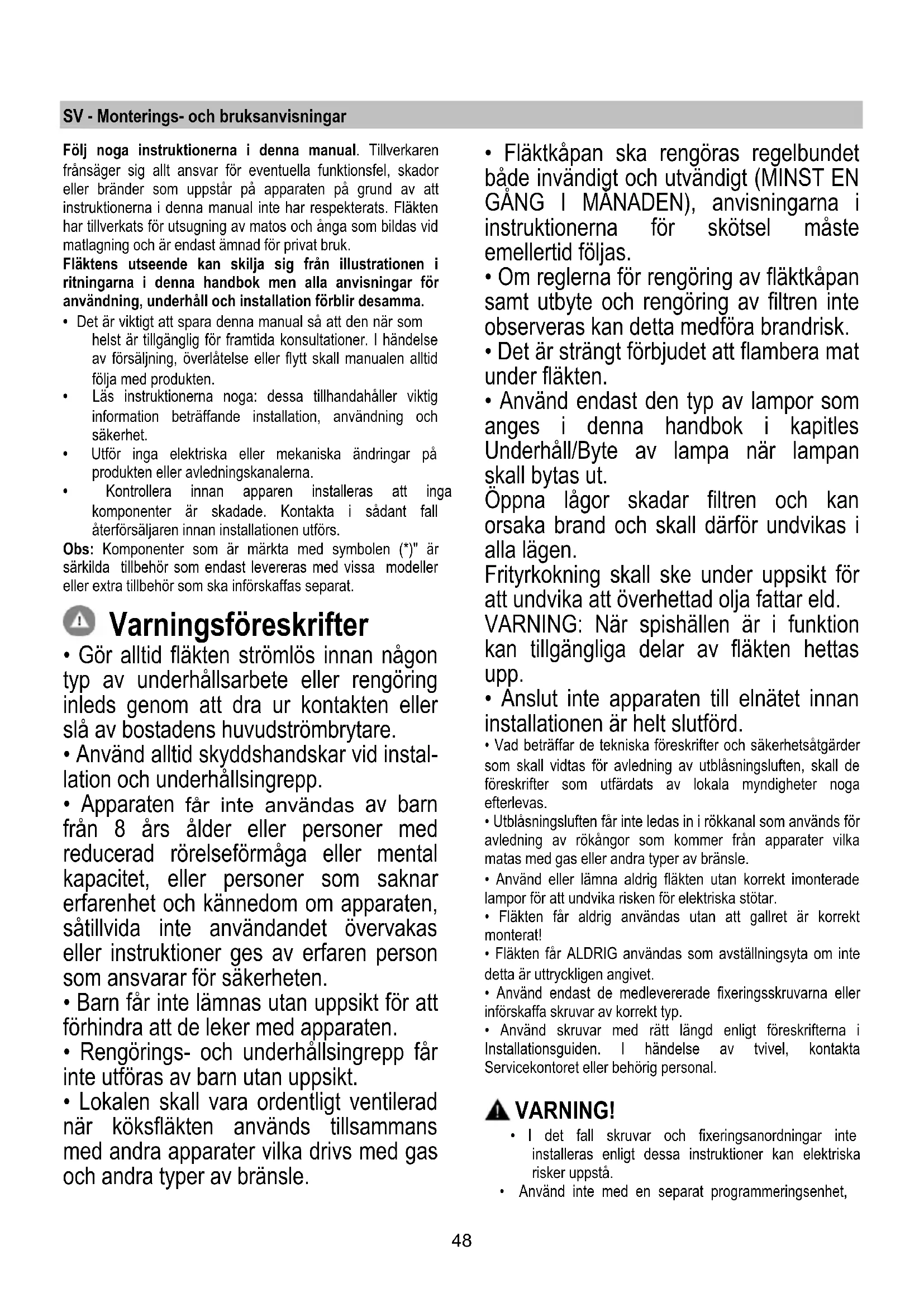

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler bränder som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Fläktens utseende kan skilja sig fran illustrationen i rittingarna ienna handbook men alla anvisningar for användning, underhäll och installation forblir desamma.

• Det ar viktigt att sparaenna manual sa att den nar som helst ar tillganglig for framtida konsultationer. I handelse av forsaljning, overlatelse erler flytt skall manualen alltid folja medprodukten.
• Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.
• Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontakta i sadtant fallaterforsaljaren innan installationen utfors.

Obs: Komponenter som ar markta med symbolen () ar sarkilda tillbehör som endast levereras med vissa modeller erler extra tillbehör som ska inforskaffas separat.

Varningsföreskrifter

Gör alltid fläkten strömlös innan nagontyp av underhällarsarbete erler rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och unterhällsingrepp.
- Apparaten fär inte användas av barn frän 8 árder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätillvida inte anvandet övervakas eller instruktioner ges av erfaren person som ansvarar for sökerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Rengörings- och underhällsingrepp fär inte utforas av barnutan uppsikt.
- Lokalen skall vara ordentlich ventilerad nar koksfläkten används tillsammans med andra apparater vilka drives med gas och andra typar av brännle.

Fläktkapan skarengoras regelbundet bade invändigt och utvändigt (MINST EN GANG I MANADEN), anvisingarna i instruktionerna for skötsel maste emellertid foljas.
- Om reglerna for rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det är strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Oppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen ar i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt sluförd.
  Vad beträffar de tekniiska foreskrifter och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.
• Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas eller andra typér av bränds.
• Använd aller lamna aldrig fläkten utan korrekt imonterade lampor für att undvika risiken für elektriska stötar.
  Fläkten fãr aldrig anvandas utan att gallret ar korrekt monterat!
• Fläkten für ALDRIG användas som avständningsyta om interdetta ar uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller inforskaffa skruvar av korrekt typ.
• Använd skruvar med rätt langd enligt foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordninger inte installeras enigt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet,

timer, fjarrkontroll eller någon annan anordning, som aktiveras automatiskt.

Denna produit ar märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om Produkten inte hanteras på ratt satt.

Symbolen à proposkuten, aller i medfoljande dokumentation, indikerar attenna produit inte far behandlas som vanligt hushallsavfall. Den skall stallet lamnas in pa en lamplig upssamlingsplats for atervinning av elektrisk och elektronisk utrusting. Produktien maste kasseras enligt lokala miljobestammelser for avfallshantering.

För mer information om hantering, ätervinning och Återanvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken därprodukten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd for en korrekt användning for att minska miljöpáverkan: Sätt PÅ flåkten på minsta farten:när du börjar att laga mat och lat den vara på i nagra minuter after att du ar fardig. Oka farten bara om det skulle uppSTA mycket rök och ánga och använd ökad fart bara i extrema fall. Byt ut kolftilret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fettftilret vid behov for att bevara fettftilretse effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manualen for att forbätra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats für att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern Återcirkulation.

Fränluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsflänsen.

WARNING!

Avledningsroret medlevereras inte och skull inforskaffas separat.

Avledningsroret skall ha samma diameter som anslutningsflansen.

WARNING!

I det fall fläkten ar Förssed med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i vöggen med vilka fläkten skull anslutas bör ha samma diameter som luftutsläppet (anslutningsfländen).

I det fall man anvander ror och utloppsoppninger i vaggen med minde diameter medfor detta en lagre utblasprestanda och en drastisk forhjning av bullernivan.

Vi avsager oss)darfornl ansvar gallande denna typ av problem.

! Använd att sä kört rör som möjigt.
! Röret skall vara sa rakt som möjlicht (högsta tillatna vinkel på böjarna 90^ ).
! Undvik stora skillnader i rorets tvarsnittsarea.

Filtrerande version

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen igen. När flakten anvands medenna version ar det nodvändigt att installera ett extra aktiv kolfiltersystem.

Installation

Minsta tillatna avstand mellan kokkarlens stodyta pa spishallen och koksflaktes underkant ar 45cm om det ar fragan om en elektrisk spis och 50cm om det ar fragan om gasspis erer kombinerad gashall.

Om spishällens instruktioner anger att större avstand skull detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges pa markplaten som sitterinne i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas tilletttag som ar lattillgangliet aven after installationen och som uppyller galliande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till natet),ller om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garantar er an fullkomlig frankoppling fran natet i samband med overspänningsklass III, i enliget med installationsbestammelserna.

WARNING!

Kontrollera innan flaktens krets ansluts med natspänningen att den fungerar korrekt och ar korrekt monterad.

Fläkten ar försedd med en speciell elkabel, kontakta dārfor värtekniska servicekontor om kabeln skadats.

Montering

Innan installationen pabörjas:

• Kontrollera att den inforskaffade Produkts dimensioner ar lampliga for installationsplatsen.
  Ta ur det/de aktiva kolfitet/n om sabana ar medlevererade (se awhile den harfor gallande paragrafen). Denna /dessa monteras tillbaka endast om flakten skull anvandas som filterversion.

• Kontrollera att inget bifogat material (till exempl päsar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskal), avlagsna eventuellt och spar.

Fläkten ar utrustad med fixeringspluggar som passar de festa typer av vaggar/tak. Det ar under alla handelser nödvändigt att rädfräga en kvalificerad fackman for att fövissa sig om att materialen ar lämpade for den aktuella typen av vagg/tak. Väggen/taket skall vara tillräckligt halffast for att bara upp fläktens vikt.

Funktion

Kontrollpanel med 6 tangenter

Det ar tillrackligt att vidrora flaktens kommandon for att aktivera Funktionerna.

ON/OFF-tangent for Belysning

Tangent for hastighetsval (utsugningseffekt) intensiv - Funktionstid 5 minutes: fläkten ställs in på denna effekt och after 5 minutes ätergår den till den tidigare inställningen.

Tangent for hastighetsval (utsugningseffekt) hog

Tangent for hastighetsval (utsugningseffekt) medelhog- närenna tangent blinkar indikeraret delta att kolfiltret behover rengoras ell er bytas ut. Signaleringen for det aktiva kolfiltrets mattning ar normalt avaktiverad, Uteslutelektroniken genom att trycka ned tangenten 0 under 3 sekunder for att aktivera signalen. Tryck dareter ner tangentema 1 och 2 samtidigt under 3 sekunder, inledningsvis blinkar endast tangent 1, direfter blinkar bada tangenterna 1 och 2 vilket indikerar att aktiveringen agt rum. Upprepa forfarandet for att avaktivera signalen, inledningsvis blinkar tangenterna 1 och 2 direfter blinkar endast tangent 1 vilket indikerar att signalen avaktiverats.

Tangent for hastighetsval (utsugningseffekt)
låg - narenna tangent blinkar indikerar detta att fettfiltret behöver rengöras.

OFF-tangent for motorn (stand by) - Elektronisk avstängning - Aterställning av signaleringen av rengöring/byte av filter. OFF MOTOR

Tryck kort pa tangenten for att stanga av motorn.

ATERSTÄLLNING AV FILTERSIGNALERINGEN

Tryck med fungerande flakt och after att ha utfort underhallet pa filtren ned tangenten tills en akustisk signal aktiveras. Den blinkande lysdioden 1 (fettfiltret) eller 2 (kolfiltret) upphor att blinka.

ELEKTRONISK AVSTÄNGNING

Tryck in tangenten under 3 sekunder, flaktens elektroniska kontrollfunktion stangs av.

Denna Funktion ar till hjälp i samband med rengöring av Produkten.

For att aktivera den elektroniska fonctionen, igen upprepas operationen.

I det fall eventuella functionsstörningar uppstár skall den elektriska anslutningen koplas ifran

under minst 5 sekunder genom att kontakten dras ur, innan servicetjänst kontaktas. Om funktionsstörningen fortsätter, kontakta servicekontoret.

Modell med trycknapppanel med 5 tangenter

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. ON/OFF-tangen for belysning (Lysdiod L1 ar tänd)
T2. OFF-tangent - Tangent for val utsugningshastighet (effekt) 1 (Lysdiod L2 ar tand)
T3. Tangent for val av utsugningshastighet (effekt) 2 (Lysdiod L2+L3 ar tanda)
T4. Tangent for val av utsugningshastighet (effekt) 3 (Lysdiod L2+L3+L4 ar tanda)
T5. Tangent for val av den intensiva utsugningshastigheten (effekten) (Lysioderna L2+L3+L4 ar tanda+ Lysdiod L5 blinkar) - Funktionsid 5 minutes - varefter fläkten automatiskt gär over till utsugningshastighet (effekt) 2.

Tidsinställd avstängning av fläkten (Lysdioderna blinkar):

Genom att trycka ned tangenten for den utsugningshestigkeit (effekt) som fungerar for tillfallet en andere gang under mer an 2 sekunder aktiveras tidsinställningen av avstängningen av fläkten (OFF).

Följande avstängingstider ar disponibla:

Utsugningshastighet (effekt) 1: 20 minutes

Utsugningshastighet (effekt) 2: 15 minutes

Utsugningshastighet (effekt) 3: 10 minutes

Intensiv utsugningshastighet (effekt): 5 minutes

Signal for filtrons mattning

Fläkten ar utrustad med en Funktion som med jämna mellanrum indikerar nar filtren ar igengrodda och kraver unterhäll.

Signal for fettfiltrets mätting: nar fläkten ar avständ (OFF) tänds samliga Lysdioder for utsugningshastigheterna (effekterna) under 40 sekunder.

Signal for det aktiva kolfiltrets mättning: nar fläkten ar avständg OFF) blinkar samtiga Lysdioder for utsugningshastigheterna (effekterna) under 40 sekunder.

Aktivering av det aktiva kolfiltrets signal for mättning:Vanligtvis ar Funktionen som signalerar att det aktiva kolfiltret kraver unterhalb avaktiverad (OFF). Gör på foljande satt for att aktivera Funktionen: stäng av fläkten (OFF) och tryck ned tangenterna T3 och T5 samtidigt under mer øn 3 sekunder, Lysdioderna L3 och L5 böjar blinka.

Upprepaforfarandetforattavaktivera Funktionen, LysiodernaL3ochL5borjarlysa med fast ske.

Reset av signalen for filtrens mättning:

Tryck ned tangenten T2 under mer an 2 sekunder nar flakten ar i Funktion (ON), samtiga Lysdioder tand under en kort stund.

OBS: om sö kravs ar skall forfarandet upprepas i det fall bada signalerna (fettfilter och aktivt kolfilter) ar aktiverade.

Underhäll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE

ALKOHOL!

Fettfilter

Fig. 10a-20

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gang i帽子en (eller nar indikatorn for filtres mattning - om sadan finns pa er modell - anger att detta ar nodvändigt), med ett milt rengöringsmedel, for hand ell er i diskmaskin, med lag temperatur och kort program.

Vi tvatt diskmaskin kan fettfiltret av metall missfargas atan att detta pa nagot satt paverkar filtrets uppsugningsformaga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 19

Kolfiltret fangar upp obehagiga odörer som uppSTAR i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fetffiltren rengors. Det ar under alla handelser nodvändigt att ersatta kolffilterpatronen minst var 4 manad (eller när indikatorn for filtrets mattning - om sādan finns pa er modell - anger att detta ar nödvändigt).

Filtret kan INTE rengoras aller ateranvandas.

Runda Kolfilter

Applicera ett filter på varje sida für att täcka motorflakthjulets báda skyddsgaller och vrid dem därefter medurs.

Vid nudmontering vrider man filret moturs.

Byte av Lampor

Fig. 22

Fläkten ar utrustad med ett belysningsystem som bygger pa lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 ganger langre livslängd jamfort med konventionella lampor och möjiggör en energibesparing på 90% .

Kontaka den auktoriserade reservdelsaterforsäljaren vid byte av lampor.

Kullfilter (kun med resirkulering av luften)

Fig. 19
