KÄYTTÖOHJE Stripe 90 X ELICA

FI Asennus- ja käyttoohjeet

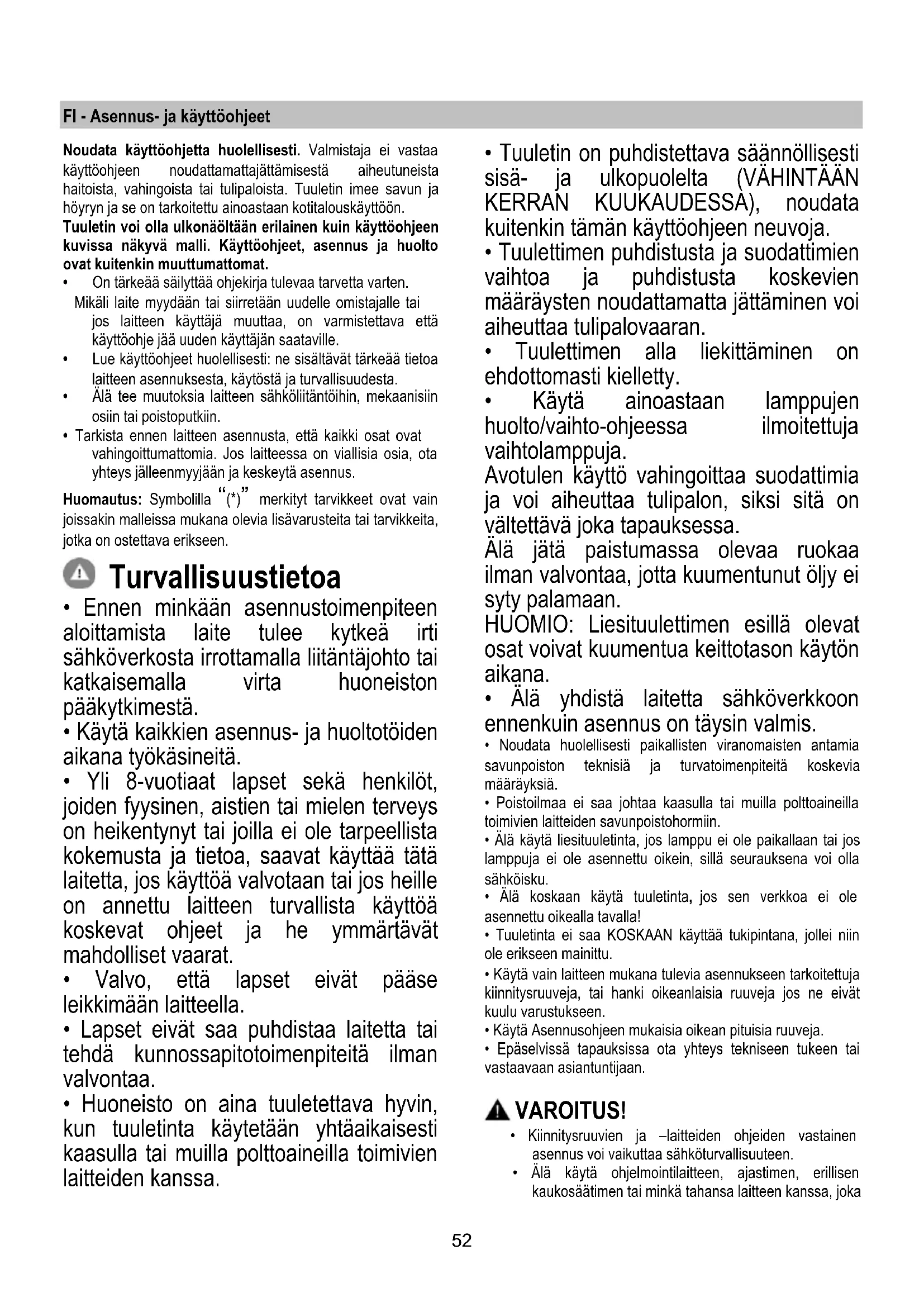

Fl - Asennus- ja käyttoohjeet

Noudata käytöohjetta huolellisesti. Valmistaja ei vastaa käytöohjeen noudattamattajattämisetä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn ja se on tarkoitetu ainoastaan kotitalouskäyttoon. Tuuletin voi olla ulkonäöltaan erilainen kuin käytöohjeen kuvissa nakyvä malli. Käytöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttäa ohjekirja tulevaa tarvetta varten. Mikäli laite myydaan tai siirretäan uudelle omistajalle tai jos laitteen käytäja muuttaa, on varmistettava että käytöohje jää uuden käytäjan saataville.
  Lue käytöohjeet huolellisesti: ne sisälvat tärkeä tietoa laitteen asennuksesta, käytösta ja turvallisuudesta.
• Alä tee muutoksia laitteen sahkölitantöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattomia. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjaan ja keskeytä asennus.

Huomautus: Symbolilla (^*) merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisavarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sahköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston paäkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineita.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttaa tät alaitetta, jos käyttoa valvotaan tai jos heille on annettu laitteen turvallista käyttoa koskevat ohjeet ja he ymmärvävat mahdolliset vaarat.
• Valvo, etta lapset eivat päase leikkimään laitteella.

• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteita ilman valvontaa.
  Huoneisto on aina tuuletettava hyvin, kun tuuletinta kaytetaan yhtaaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa.

• Tuuletin on puhdistettava saannollisesti sisä- jaulkopuolelta (VAHINTÄKN KERRAN KUUKADESSA), noudata kuitenkin tämän kayttöohjeen nuvoja.

• Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettinen alla liekittäminen on ehdottomasti kielletty.
  Käytä ainoastaan lamppujen
  huolto/vaihto-ohjeessa ilmoitettuja
  vaihtolamppuja.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on yaltettävä joka tapauksessa.

Alä jata paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut oljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason kayton aikana.

• Alä yhdistā laitetta sahköverkloon ennenkuin asennus on täysin valmis.
  Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteita koskevia märäyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineila toimivien laitteiden savunpoistohormiin.
• Alä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seuraufsena voi olla sähköisku.
• Alä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN kayttä tukipintana, jolle niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivat kuulu varustukseen.
  Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissa tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.
• Älä kaytä ohjelmointilaitteen, ajastimen, erillisen kaukosaatimen tai minkä tahansa laitteen kanssa, joka

aktivoituu automaattisesti.

Tämä laite on valmistetu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamällä laitteen asianmukaisesti käytä ja voi ehkäistahmadolliset ympräristolle ja ihmisten terveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista loytyvä merkki ilmoittaa, etta tuotetta ei saa käsitetä talousjätteenä ja etta se on toimitettava sähkö- ja elektronisten laitteiden kierratyspisteeseen. Laite on havitettä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitet lisatietoja laitteen käsittelysta, palautuksesta ja kierratyksestä, ota yhteys paikalliseen viranomaiseen, jatehuoltoon tai likkeeseen jostu tuote on ostetu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyk: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käytöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu pälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä pälä muutama minuuttki kypsennyksen jälkeen. Nosta nopeutta vain,Jos tilassa on runsaasti savua tai hóryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktivihiilisuodatin/-suodattimet, kun haluat sailyttä hyvän hajugenpointehokkuuden. Puhdistar rasvasuodatin/-suodattimet, kun haluat sailyttä hyvän rasvansuodatustehokkuuden. Käytä tassøoppaissa annetun kanavointijärestelmän maksimilapimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käytto

Tuuletin on tarkoitetu kaytettavaksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisailmaa kierrattäen.

Imurimalli

Höry poistuu ulos liitoslaippaan kiinnitetyn poistputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liītā liesituuletin poistoputkiin sekā seinān poistoaukkoihin, joiden halkaisija on yhtā suuri kuin ilman ulostuloukossa (liitāntalaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinan poistoaukkojen kaytto aiheuttaa imutehon pientymista ja meluisuuden huomattavan lisayksen.

Kieltaydtyäan siten kaikesta vastuusta kyseisessa tapauksessa.

! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90^ )
! Alä tee suuria muutoksia putkiston alueella.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat Hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta kaytetaa tassā toimintamallissa, sihen on asennettava aktivihili lisasuodatinjarestelmä.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan valinen minimietäisyss on oltava vähintään 45cm sähköliesien osalta ja 50cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sahkoliitanta

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa typpikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liità tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta siihen pääsee käsiki myös asennuksen jäldeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa etta siihen pääsee käsiki myös asennuksen jäldeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sahköverkosta, jos ylijännite kategoria on III, asennussäantöjen mukaisesti.

HUOMIO!

Tarkista aina, etta verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistat tuulettimen sahkoverkloon ja tarkistat etta se toimii oikein.

Tuulettimessa on erityinen sahköjohto; jos johto rikkoutuu, pyddu uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

• Tarkista etta hankittu laite mahtuu salle varattuun paikkaan.

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne kuuluvat varustukseen (katso myös niitta koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan kayttä suodatinversiona.

• Tarkista, etta tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmaterialiaiala (esimerkiki ruuveja, takuupapereita tms sisälviä kirjekuoria). Jos sellaisia on, ota ne pois ja sailytä ne.

Tuulettimessa on useimpin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätontä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestaakseen tuulettimen painon.

Toiminta

Ohjaustaulu kuudella painikkeella

Tuulettinen toimintojen valitsemiseen riittäa koskettimien hipaisu.

ON/OFF valokatkaisija

Intensiivisen nopeuden valitsin (imuteho) - kesto 5 minuuttia: tuuletin tallentaa taman tehon ja palaa aiemmin saadetylle teholle 5 minuutin kuluttua.

Korkeimman nopeuden valitsin (imuteho)

Keskitason nopeuden valitsin (imuteho) - kun tamä valo vilkkuu, on hilisuodatin pestvä tai vailhettava. Tamä merkkivalo ei yleensä ole toiminnassa, sommuta laitteen virta merkkivalon aktivoimiseksi painamalla 3 sekuntia nappäintä 0. Paina sen jälkeen yhtäaikaisesti nappäimiä 1 ja 2 kolme sekuntia, ensin vilkkuu ainoastaan nappäin 1, sen jälkeen vilkkuvat nappäimet 1 ja 2 aktivoinnin merkiki. Toista toiminto merkkivalon sammuttamiseksi, ensin vilkkuvat nappäimet 1 ja 2, sen jälkeen vilkkuu ainoastaan nappäin 1 disaktivoinnin merkiki..

Alhaisen nopeuden valitsin (imuteho)- rasvasuodattimet on pestavä, kun tämvalo vilkkuu.

Moottorin OFF painike (stand by) - Virran katkaisu - Suodattimien pesun/vaihdon merkkivalon saat. MOOTTORIN OFF painike

Paina lyhyesti ja sammuta moottori. SUODATTIMIEN SÄADON MERKKIVALO.

Kun suodattimet on huollettu, paina nappainta tuulettimen ollessa kaynnissa kunnes kuuluu merkkiaani. Vilkkuva led 1 (rasvasuodatin) tai 2 (hiilisuodatin) lakkaa vilkkumasta.

VIRRAN KATKAISEMINEN

Paina nappäintä 3 sekuntia, tuulettimen ohjauksen virta katkeaa.

Tämä toiminto voi olla hyödyllinen laitteen puhdistuksen aikana.

Virran saa uudestaan paalle toistamalla aiemman toiminnon.

Ennen kuin otat yhteyttä tekniseen tukeen mahdollisten toimintahäriöiden yhteydessä katkaise laitteesta virta vähintaan 5 sekunnin ajaksi vetamällä topseli irti seinastä ja kytke virta uudestaan paälle. Jos laite ei vielä toimi, ota yhteys tekniseen tukeen.

5 koskettimen nappaimistolla toimiva malli

L1 L2 L3 L4 L5

00 00 000 000

T1 T2 T3 T4 T5

T1. ON/OFF valopainike (Led L1 valo palaa)
T2. OFF painike - Imunopeuden (tehon) 1 valitsin (Led L2 valo palaa)
T3. Imunopeuden (tehon) 2 valitsin (Led L2+L3 valo palaa)
T4. Imunopeuden (tehon) 3 valitsin (Led L2+L3+L4 valo palaa)
T5. Intensiivisen imunopeuden (tehon) valitsin (Led L2+L3+L4 valor palaa + Led L5 vilkkuu) - kesto 5 minuuttia - minkä jälkeen liesituuletin siirtyy automaattisesti imunopeuteen (tehoon) 2.

Liesituulettimen ajastettu virrankatkaisu (Led valot vilkkuvat):

Liesituulettimeen voi sataa ajastetun virrankatkaisun (OFF) painamalla uudestaan yi 2 sekuntia sillahetkella aktivisena olevaa imunopeuden (tehon) painiketta.

Käytettävissä olevat ajastetun virrankatkaisun ajat ovat seuraavat:

Imunopeus (teho) 1: 20 minuuttia

Imunopeus (teho) 2:15 minuuttia

Imunopeus (teho) 3:10 minuuttia

Intensiiinen imunopeus (teho): 5 minuuttia

Suodattimien vaihtotarpeen halytys

Liesituuletin on varustetu toiminnolla, joka ilmoittaa kayttajalle saannollisin valiajoin suodattimien vaihto- ja huoltotarpeesta.

Rasvasuodattimen vaihtotarpeen halytys: Liesituulettimen ollessa sammutettuna (OFF), kaikki munopeuden (tehon) Led valot palavat 40 sekuntia.

Aktivihiilisuodattimen vaihtotarpeen halytys: Liesituulettinen ollessa sammutettuna (OFF), kaikki imunopeuden (tehon) Led valot palavat 40 sekuntia.

Aktiivihiilisuodattimen vaihtotarpeen halytyksen aktivoointi: halytys ei tavallisesti ole aktivoitu, sen aktivoimiseksi sammuta liesituuletin (OFF) ja paina yhtäikaisesti nappäimiä T3 ja T5 yli 3 sekuntia, Led

valot L3 ja L5 alkavat vilkkua.

Hälytys otetaan pois pälta toistamalla toiminto, Led valot L3 ja L5 syttyvat.

Suodattimien vaihtotarpeen halytyksen resetointi:

Liesituulettinen ollessa käynissä (ON) paina nappäintä T2 yli 2 sekuntia, kaikki Led valot syttyvät vahäksi aikaa.

Huomio: jos tarpeen toista toiminto, jos molemmat vaihtotarpeen halytykset (rasvasuodatin ja aktivihilisuodatin) ovat aktiivia.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutetua liinaa. ALÄ KÄYTÄ

PUHDISTUKSESSA TYOKALUJA TAI VALSEITÄ!

Välta hankaavien tuotteiden käytöä. ALÄ KÄYTA ALKOHOLIA!

Rasvasuodatin

Kuvat 10a-20

Se pidattaa ruuanlaitosta syntyvat rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärestelmä ilmoittaa puhdistuksen tarpeesta - jos laitteessa on tämä järestelmä), miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tamä ei vaikuta sen suodatustehoon millaän ravalla.

Rasvasuodatin irrotetaan vetamalla jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiosa)

Kuva 19

Imee ruoanlaitosta aiheutuvat epamiellyttavat hajut.

Hiilisuodatin kyllästyy ajanjaksossa, jonka pituus riippuu keittotason käytötavoista ja rasvasuodattimen puhdistuksen sānnöllisyydestä. Joka tapauksessa kasetti tulee vaihtaa joka neljäs kuukausi (tai kun suodattimien kyllästymä osoittava järestelmä - mikä l olemassa omistettavassa malissa - osoittaa vaihdon tarpeellisuuden)

Sitä El voi pestä eikä käyttaa udestaan

Pyörea hiilisuodatin

Laita suodattmia yksi molemmille puolille molempien moottorin suojaverkkojen pälle, kierra sen jälkeen myötapäivään.

Suodattimet irrotetaan kiertamalla vastapäivän.

Lamppujen vaihto

Kuva 22

Tuulettimessa on LED tekologiaan perustuva valaistusjärestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kerta aparempi kuin perinteisten lamppujen ja niiden avulla saastetaan 90% energiaa.

Jos lamppu on vaihettava, ota yhteys valtuutettuun huoltolikkeeseen.
