GEBRUIKSAANWIJZING POWEG2010 PowerPlus

7 ASSEMBLAGE 7
7.1 Gereedschap voor assemblage 7
7.2 Assemblagevereisten 7
7.3 Zwaard / zaagketting / tandwieldeksel montage
7.3.1 Installatie van het zwaard: 7
7.3.2 Montage van de zaagketting: 7
7.3.3 Afregeling van de kettingspanning 8
7.3.4 Afregelen van de zaagketting: 8
7.3.5 Mechanische test van de hettingrem 9
7.3.6 Om de kettingrem te testen: 9

8 BENZINE EN SMERING 9

8.1 Benzine 9
8.2 Mengen van benzine 9
8.2.1 Benzine en smeersymbolen 10
8.2.2 Mengtabel: 40 delen benzine op 1 deel olie 10
8.2.3 Aanbevolen benzine 10
8.2.4 Smering van de ketting en het zwaard 10
9 GEBRUIK 10
9.1 Controles voor het starten van de motor (Fig 8) 10
9.2 Om een koude motor te starten 10
9.3 Bij warme start 11
9.4 Indien de motor van uw toestel verzadigd is met benzine 11
9.5 Om de motor te stoppen (Fig 9n) 11
9.6 Test van de werking van de kettingrem 11
9.7 Smering van de zaagketting/zwaard 11

POWERPLUS POWEG2010 NL

9.8 Automatische smering 12
9.9 Algemene zaaginstructies 12
9.9.1 Vellen 12
9.9.2 Onttakken 13
9.9.3 Afkorten.. 13
9.9.4 Afkortemeteenbok 14
10 ONDERHOUDSINSTRUCTIES 14
10.1 Preventief onderhoud 14
10.2 Winteronderhoud 15
10.3 Luchtfilter 15
10.4 Benzinefilter (fig. 17) 15
10.5 Bougie 16
11 REINIGING EN ONDERHOUD 16
11.1 Smering van het neustandwieI: 16
11.2 Onderhoud van het zwaard 17
11.3 Sijpen van de hetting: 17
11.4 Zwaard 18
11.5 Kettingonderhoud 18
12 TECHNISCHE GEGEVENS 19
13 GELUID 19
14 BEWARING VAN EEN KETTINGZAAG 19
15 PROBLEEMOPLOSING 20
16 GARANTIE 21
17 MILIEU. 21
18 CONFORMITEITSVERKLARING 22

POWERPLUS POWEG2010 NL

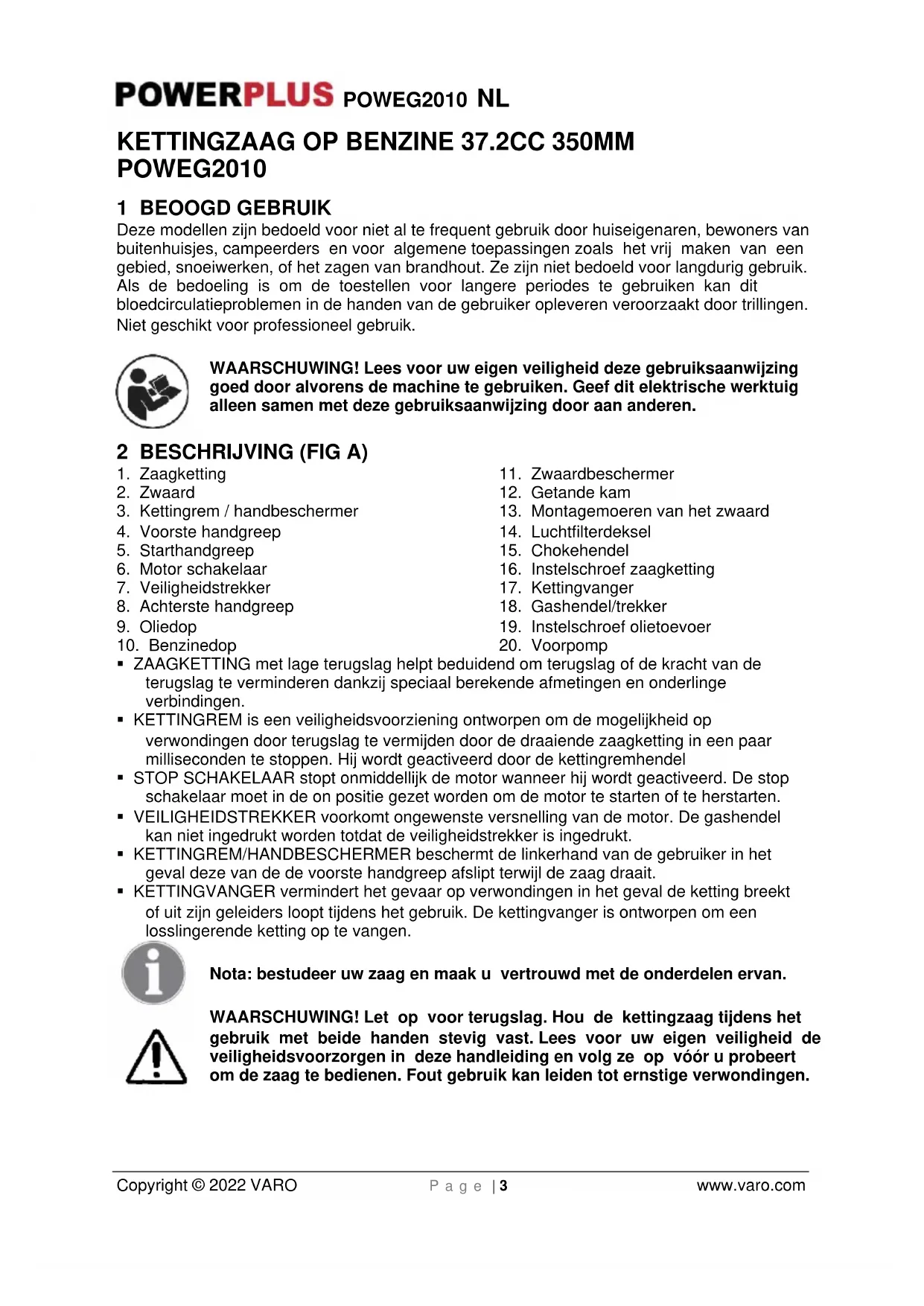

KETTINGZAAG OP BENZINE 37.2CC 350MM POWEG2010

1 BEOOGD GEBRUK

Deze modellen zijn bedoeld voor niet al te frequent gebruik door huiseigenaren, bewoners van buitenhuisjes, campeerders en voor algemene toepassingen zoals het vrij makeen van een gebied, snoeierwerken, of het zagen van brandhout. Ze waren nicht bedoeld voor langdurig gebruik. Als de bedoeling is om de toestellen voor langere periodes te gebruiken kan dit bloedcirculatieproblemen in de handen van de gebruiker opleveren veroorzaakt door trillingen. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrische werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Zaagketting
2. Zwaard
3. Kettingrem / handbeschermer
4. Voorste handgreep
5. Starhandgreep
6. Motor schakelaar
7. Veiligheidstrekker
8. Achterste handgreep
9. Oiedop

10. Benzinedop

11. Zwaardbeschermer

12. Getande kam
13. Montagemoeren van het zwaard
14. Luchtfilterdeksel
15. Chokehendel
16. Instelschroef zaagketting
17. Kettingvanger
18. Gashendel/trekker
19. Instelschroef olietoevoer
20. Voorpomp

nd om terugslag of de kracht van deende afmetingen en onderlinge

• KETTINGREM is een veiligheidsvoorziening ontworpen om de möglichkheid op verwondingen door terugslag te vermiijden door de draaiende zaagketting in een paar milliseconden te stoppen. Hij worden geactiveerd door de kettingremhendel
• STOP SCHAKELAAR stopt onmiddelijk de motor wonneer hij worden geactiveerd. De stop schakelaar moet in de on positie gezet worden om de motor te starten of te herstarten.
• VEILIGHEIDSTREKKER voorkomt ongewenste versnelling van de motor. De gashendel kan nicht ingedrukt worden totdat de veiligheidstrekker is ingedrukt.
• KETTINGREM/HANDBESCHERMER beschermt de linkerhand van de gebruiker in het geval deze van de de voorste handgreep aflslipt verwijl de zaag draait.
• KETTINGVANGER vermindert het gevaar op verwondingen in het geval de ketting bredekt of uitijken geleiders looptijdens het gebruik. De kettingvanger is ontworpen om een losslingerende ketting op te vangen.

Note: bestudeer uw zaag en maak u vertrouwd met de onderdelen ervan.

WAARSCHUWING! Let op voor terugslag. Hou de kettingzaagijdens het gebruik met beiden handen stevig vast. Lees voor uw eigengleidheid deveiligheidsvoorzorgen in deze handleiding en volg ze op voor u probeert om de zaag te bedieren. Fout gebruik kan leiden tot ernstige verwondingen.

POWERPLUS POWEG2010 NL

WAARSCHUWING! Bij het gebruik van benzinegereedschappen要去en de basis veiligheidsvoorzogen, inclusief de onderstaande maatregelen,.altijd worden opgevolgd om het gevaar op ernstig persoonlijk letsel en/of schade aan het toestel te beperken.

3 INHOUD

• Verwieder alle verpaktingsmaterial.
• Verwider de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spelegoed! Kinderen mogen Niet spelen met plastic zakken! Gevaar voor verstikking!

1 x Kettingzaag op benzine 37.2cc - 350mm
1 x Handleiding
1 x ketting
1 x zwaard
1 x zwaardbeschermer

1 x flesje voor 2-takt smeerolie (leeg)
1 x bougie sleutel
1x ronde vijl
1 xkleine schroevendraier
2 x inbussleutel voor het vastzetten van het zwaard

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd+zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Draag altijd gehoorbescherming.	Draag altijd oogbescherming.
Draag altijd werkhand Schoenen	CE CE Conform de Europese toepasselijke standards op het gebied van verilgheed
Gevaar voor lichamelijk letsel of materièle schade	Voor gebruik de handleiding lezen

5 VEILIGHEID

• Gebruik de kettingzaag NIET met 1 hand! Bediening met 1 hand kan leiden tot ernstige verwondingen bij de gebruiker, helpers, omstaanders of enig andere combinatie van deze Personen. Een kettingzaag is ontworpen om met beiden handen bediend te worden.
• Gebruik een kettingzaag NIET als u moe bent of onder invloed verkeert van drugs, alcohol of medicijinen.
• Gebruik veiligheidsschoeisel, nauwsluitende kledij, beschemde handschoenen en bescherming voor de ogen, oren en het hoofd.
• Wees voorzichtig bij het werkken met benzine. Breng de kettingzaag minstens 10 voet (3 meter) weg van deplaats waar ze werden bijgetankt voor het starten van de motor.

POWERPLUS POWEG2010 NL

• Laat GEEN andere Personen in de nabijheid toeijdens het starten of het werken met de kettingzaag. Hou omstaanders en dieren weg uit het werkgebied.
• Begin NIET met zagen voor u een proper werkgebied heb, over een stabiele houding beschikt en een vluchtpad weg van de vallende boom heeft gepland.
• Hou al uw lichaamsdelen weg van de zaagketting als de motor draait.
  Zorg ervoor dat de ketting niets raakt voor u de motor start.
• Draag de kettingzaag met een uitgeschakelde motor, het zwaard en de zaagkettingchterwaarts gericht en de geluidsdemper weg van uw lichaam.
• Gebruik GEEN ketting die beschadigd, slecht afgeregeld of onvolledig en losjes is gemonteerd. Zorg ervoor dat de zaagketting stilstaat wanner de gashendel worden losgelaten.
• Zet de motor af voor u de kettingzaag neerzet.
• Wees bijzonder voorzichtig bij het zagen vankleine struiken en boomscheuten omdat dun materiaal door de zaagketting kan gegren worden en in uwrichting kan geslingerd worden of uuit balans kan brengen.
• Wees bij het zagen van een boomtak onder spanning voorbereid op terugveren zDat u nitrogen geraakt worden als de spanning in de houtvezels wegvalt.
• Hou de handgrepen droog, Proper en vrij van olie of benzinemengsel.
• Gebruik de kettingzaag enkel in goed verluchtte omgevingen.
• Gebruik de kettingzaag NIET in een boom tenzij ukaar special voor werd opgeleid.
• Alle herstellungen die nicht in de verilgheidshandeldeiding of in de onderhoudsinstructies worden vermeld要去en uitgevoerd worden door erkende herstellers van hettingzagen.
• Gebruik bij het vervoeren van uw kettingzaag de juiste zwaardbeschermer.
• Gebruik uw kettingzaag NIET in de buurt van brandbare vloeistoffen of gassen zowel binnenshuis als in de openlucht. Dit kan tot een explosie en/of brand leiden.
  Vul de benzine- of de olietank nicht bij en smeer het toestel nicht verwijl de motor draait.
• GEBRUIK VAN HET JUISTE GEREEDSCHAP: Zaag enkel hout. Gebruik de kettingzaag Niet voor doelen waarvoor ze Niet werden ontworpen. Gebruik ze bijvoorbeeld nicht voor het snijden van plastic, metselwerk of structuurmaterialen.
• De eerste keer moet de gebruiker praktisch ondderricht krijgen van een ervaren iemand in het gebruik van de kettingzaag en de beschemingsmaatregelen.
• Probeer nicht om de zaag met eén hand vast te houden. U kan de reactiekrachten nicht controleren en u zou de controle over de zaag{kunnen verliezen wat leidt tot het wegschieten of wegveren van het zwaard en de ketting op de tak of stronk.
• Laat de kettingzaag Niet binnenshuis draaien. Uw kettingzaag produeert, van zodra de motor draait, giftige uitlaatgassen die kleurloos en geurloos kutnen zichn. Het gebruik van dit product kan stof, mist en dampen veroorzaken die chemicalien bevatten die bewezen schadelijke efecten hebben. Wees u bewust van schadelijk stof en mist (zoals zaagstof en oliemist van de kettingsmering) en bescherm uzelf goed.
• Draag handschoenen en hou uw handen warm. Langdurig gebruik van kettingzagen die de gebruiker blootstellen aan trillingen hunnen het witvevingersyndroom veroorzaken. Draag om dit te vermijden handschoenen en hou uw handen warm. Als er ook maar enig symptom van dit syndrom merkbaar worden zoek dan onmiddelijk medische hulp.
  Duw de kam van de kettingzaag direct achter de gewenste plaats van de zaagsnede en scharnier de zaag rond dit punt. De kam van de kettingzaag rolt tot gegen de stam.
• Enkel de ketting, het zwaard en de bougie kutnen door de gebruiker zich worden verrangen. Zorg er altijd voor dat u de juiste verrangonderdelen gebruikt zoals vermeld in de specificaties in de handleiding.

POWERPLUS POWEG2010 NL

6 VOORZORGSGMAATREGELEN TER VOORKOMING VAN TERUGSLAG

TERUGSLAG kan zich voordoen wanner de NEUS of de PUNT van het zwaard een voorwerp raakt of wanner het hout sluit en de zaagketting in de snede vastklemt.

Contact met de punt kan in sommige gevallen een blikksemnelle omkeerreactie veroorzaken die het zwaardchterwaarts omhoog wipt in de richting van de gebruiker.

Het VASTGEKLEMD raken van de zaagketting lngs de ONDERKANT van het ZWAARD kan de zaag voorwaarts TREKKEN, weg van de gebruiker.

Het VASTGEKLEMD raken van de zaagketting langs de BOVENKANT van het ZWAARD kan het zwaard snel TERUGDUWEN maar de gebruiker toe.

Elk van deze reacties kan ervoor zorgen dat u de controle over de zaag verliest wat kan leiden tot ernstige verwondingen.

• Als u de basis begrijpt van terugslag kan u het verrassingselement verminderen of uitschakelen. Plotse verrassingen dragen bij aan ongevallen.
• Hou als de motor draait met beiden handen een goede grip op de zaag; de rechtzerhand op dechterste handgreep en de linkerhand op de voorste handgreep. Gebruik een stevige grip; omklem de handgrepen van de hettingzaag met duim en vingers. Een stevige grip zal u helpen om terugslag te verminderen en de zaag onder controte te houden. Laat Niet los.
• Zorg ervoor dat het gebied waarin u gaat zagen vrij is van obstakels. Laat de neus van het zwaard Niet in contact komen met een stronk of een tak of enig ander obstakel dat zou hunnen geraakt wordenijdens het werken met de zaag.
• Zaag bij hoge motortoerentallen.
• Hel nicht te ver over en zaag nicht boven schouderhoogte.
• Volg de fabrikant zijn slijp- en onderhoudsinstructies voor de zaagketting.
• Gebruik enkel verwangzwaarden en kettingen opgegeven door de fabrikant of equivalenten waarvan.

NOTA: Een zaagketting met lage terugslag is een ketting die goede resultaten levert m.b.t. terugslag.

Waarschuwing: terugslag kan leiden tot het gevaarlijk verlies van controle over de kettingzaag en tot ernstige of dodelijkke verwondingen bij de gebruiker of iemand die dicht in de buurt staat. Wees.altijd alert. Draaiende terugslag en terugslagveroorzaakt door het vastklemmen van de ketting zichn grote geometen bij het werken met een kettingzaag en de meest voorkomendeoorzaak van ongevallen.

Let op voor:

Draaiende terugslag (fig. 1)

A = terugslagpad

B = reactiezone terugslag.

De duw (terugslag door vastklemmen ketting) en trek reacties. (fig. 2)

A = trek
B = vaste voorwerpen
C = duw

POWERPLUS POWEG2010 NL

7 ASSEMBLAGE

Nota : de beschreiben methods können Lichtjes afwijken afhankelijk van het model dat u hebt gekocht.

7.1 Gereedschap voor assemblage

U hebts voor de assemblage van uw hettingzaag volgend gereedschap nodig:

• Combinatie sleutel-schroevendraaier (in de set meegeleverd)
  Sterke werkhandsschoenen (door de gebruiker te voorzien)

Waarschuwing: start de motor Niet totdat het toestel grondig is klaargemaakt.

De ketting van uw nieuwe kettingzaag moet afgeregeld worden, de benzinetank moet bevuld worden met een correct benzinemengsel en de olietank moet bevuld worden met kettingsmeerolie eer het toestel klaar is voor gebruik.

Lees de gehele gebruiksaanwijzing voor u probeert met het toestel te werkken. Let vooral op alle verilgheidsvoorzorgen.

Uw handleiding is zowel een referentie als een handboek dat u werk geleverd om u te voorzien van algemene informatatie om uw kettingzaag te assembleren, te gebruiken en te onderhonden.

7.3 Zwaard / zaagketting / tandwieldeksel montage

Waarschuwing: draag algtd beschemde handschoenen bij het werken met de ketting.

7.3.1 Installatie van het zwaard:

Gebruik enkel het originele type zwaard met het oliegat (A) zoals getoond in de figuur (fig. 3a) om de olietoevoer op het zwaard en aan de ketting te verzekeren.

• Zorg ervoor dat de hendel van de kettingrem teruggetrokken is in de uitgeschakelde stand. (fig. 3b)
• Verwijder de montagemoer(en) van het zwaard (B). Verwijder het deksel van de kettingrem (C) door hetrechtuit af te nemen; hiervoor kan enige kracht nodig zichn. (fig. 3c).
• Plaats het einde van het zwaard, voorzien van een gleuf, over de zwaardbout (F). Schuif het zwaardchter het tandwiel (G) door tot het Niet verder meer kan. (fig. 3d).

7.3.2 Montage van de zaagketting:

Draag alsijd stevige werkhand Schoenen bij het werken aan de zaagketting of het afregelen ervan.

• Leg de ketting open in een lus met de snijtanden (1) in wijzerzin (fig. 4a).
• Leg de ketting rond het kettingwiel (B) achefter de koppeling (C). Let erop dat de schakels van de ketting in de tanden van het tandwiel vallen. (fig. 4b).
  Leid de aandrijftanden in de gleuf (D) en rond het uiteinde van het zwaard (fig. 4b).

Nota: de ketting kan aan de onderkant van het zwaard Lichtjes los hangen. Dit is normal.

Trek het zwaard voorwaarts tot de ketting strak zit. Let er op dat alle aandrijftanden in degleuf op het zwaard zitten.

POWERPLUS POWEG2010 NL

• Plaats het koppelingdeksel terug en let waar bij op dat de vork in het onderste gat van het zwaard zit. Zorg ervoor dat de ketting Niet van het zwaard glijdt. Plaats de getande kam terug. Draai de bevestigingsmoer van het zwaard handvast aan en volg de instructies voor het instellen van de kettingspanning in het onderdeel afregeling van de kettingspanning.

Nota: de bevestigingsmoeren van het zwaard zijn op dit punt enkel handvast aangedraaid waar de kettingspanning nog moet ingesteld worden. Volg de instructies in het onderdeel afregeling van de kettingspanning.

7.3.3 Afregeling van de kettingspanning.

Een correcte hettingspanning is enorm belangrijk en moet zowel voor alsijdens het werkene gecontroleerd worden.

Neem de nodigeijd om de afregeling van de zaagketting uit te voeren; dit zal betere zaagprestaties en een langere levensduur van de zaagketting opleveren.

Waarschuwing: draag algijd stevige werkhand Schoenen bij het werken aan de zaagketting of het bijstellen ervan.

7.3.4 Afregelen van de zaagketting:

• Hou de neus van het zwaard omhoog en draai de instelschroef (16) in wijzerzin om de kettingspanning te verhogen. Draaien in gegenwijzerzin vermindert de kettingspanning. Zorg ervoor dat de ketting overal goed rond het zwaard past. (fig. 5)

Zet, na het afregelen en met de neus van het zwaard nog steeds omhooggehonden, de bevestigingsmoeren van het zwaard stevig vast. De ketting heeft een correcte spanning als ze rondon goed aansluit en met de hand (voorzien van een handschoen) kan rondgetrokken worden.

Nota: als de ketting moeilijk is rond te draaien op het zwaard of als ze blijft hangen dan zit er teveel spanning op. Dit vergt eenkleine bijregeling als volgt:

Zet de bevestigingsmoeren van het zwaard los tot ze nog vingervast+zijn aangedraaid. Verminder de spanning door de instelschroef langzaam in gegenwijzerzin in te draaien. Beweeg de ketting op het zwaard heen en weer. Ga verder met bijregelen tot de ketting vrij kan ronddraaien maar nog goed aansluit. Verhoog de spanning door de instelschroef in wijzerzin te draaien.

• Wanner de ketting op juiste spanning is hou dan de neus van het zwaard omhoog en zet de twee bevestigingsmoeren van het zwaard vast.

Opgelet: een neue zaagketting rekt wat uit en haeft om de vijf zaagbewerkingen afregeling nodig. Dit is normala bij een neue ketting en het interval tussen de latere afregelingen zal snel toenemen.

Opgelet: als de zaagketting te slap of te sterk is aangespannen dan zullen het tandwiel, het zwaard, de ketting en de kogellagers van de krukas sneller verslieten. Bestudeer fig. 6 voor informatie over een correcte spanning in koude toestand (A), in warme toestand (B) en als gids om te weten wonneer een ketting moet bijgesteld worden (C).

POWERPLUS POWEG2010 NL

7.3.5 Mechanische test van de hettingrem

Uw kettingzaag is uitgerust met een kettingrem die het gevaar op verwondingen voroorzaakt door terugslag vermindert. De rem worden geactiveerd wonneer er druk worden uitgeoefend gegen de remhend als in het geval van een terugslag de hand van de gebruiker de hendel raakt. Wonneer de kettingrem worden geactiveerd stocht de ketting onmiddelijk.

Waarschuwing: de kettingrem is bedoeld om möglichke verwondingen door terugslag te verminderen: hij kan darüber nicht in de beoogdeeiligheid voorzien als de zaag op een onachtzame manier worden gebruikt. Test de kettingrem voor het gebruik van uw zaag en af en toeijdens het werken.

7.3.6 Om de kettingrem te testen:

• De kettingrem is uitgeschakeld (ketting kan bewegen) als de hendel van de kettingrem maar,achter staat en geblokkeerd is. Let er op dat de vergrendeling van de kettingrem in de uit stand staat.(fig. 7a)

• De kettingrem is ingeschakeld (ketting is gestopt) wonneer de remhendel maar voor staat en de vergrendeling van de kettingrem in de aan positie staat. U mag de ketting niet+kennen bewegen.(fig.7b)

Nota: de remhendel zou in beiden standen要去en vastklikken. Als er sterke verbessard worden geboden of als de hendel in geen van beiden standen kan worden vastgezet gebruik dan uw zaag Niet. Neem ze onmiddelijk mee maar een servicecenter voor herstelling.

Laat uw motor Niet in hoge snelheid draaien terwijl uw kettingrem is ingeschakeld.

8 BENZINE EN SMERING

8.1 Benzine

Gebruik standardaard loodvrijne benzine gemengd met 40:1 standard 2-takt olie voor de beste resultaten. Gebruik de mengverhoudingen uit het onderdeel meldtabel benzine hieronder.

Waarschuwing: gebruik nooit zuivere benzine in uw toestel. Dit za permanente motorbeschadiging opleveren en de garantie van de fabrikant voor dit toestel onteldig make. Gebruik nooit een benzinemengsel dat meer dan 90 dagen is bewaard.

Waarschuwing: 2-takt olie要去en goede kwaliteitsolie waar voor 2-takt luchtgekoelde motoren met een mengverhouding van 40:1. Gebruik geen 2-takt olie met een aanbevolen mengverhouding van 100:1. Als onvoldoende smering de oorzaak is van een beschadigde motor verwalt de fabrieksgarantie op de motor.

8.2 Mengen van benzine

Doe de olie in een geschikt benzinevat gevolgd door de benzine zodat de benzine zich meldt met de olie. Schud het vat om een grondige menging te verzekeren.

Waarschuwing:gebrek aan smering vernietigt de motorgarantie. Benzine en olie要去en met een verhouding van 40:1 gemengd worden.

POWERPLUS POWEG2010 NL

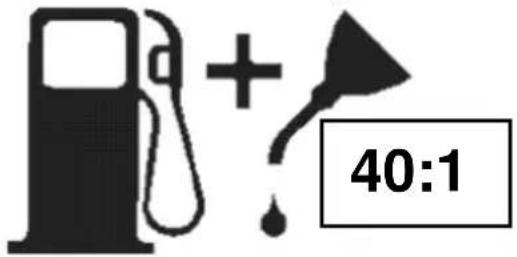

8.2.1 Benzine en smeersymbolen

8.2.2 Mengtabel: 40 delen benzine op 1 deel olie

Benzine liters	1	2	3	4	5
2-takt olie ml	25	50	75	100	125

8.2.3 Aanbevolen benzine

Sommige standarddbenzines zijn verwijk met oxygenen zoals alcohoh of ether om te voldoen aan de regelgeving voor schone lucht. De motor is ontworpen om goed te werken op elke autobenzine inclusief deze verwijkte benzines op voorwaarde dat bovenvermelde mengverhoudingen gerespecteerd worden!

8.2.4 Smering van de ketting en het zwaard

Vul de olietank bij telkens wanner de benzinetank worden gevuld. Gebruik altijd kettingolie van hoge kwaliteit die additieven bevat om wrijving en slijtage te verminderen en die helpt om teervorming op het zwaard en ketting te voorkomen.

9 GEBRUIK

9.1 Controles voor het starten van de motor (Fig 8)

Waarschuwing: Begin nooit te werkken met de zaag voor het zwaard en de ketting correct zijn gemonteerd.

Vul de benzinetank (A) met een juist benzinemengsel.
Vul de olietank (B) met de juiste ketting- en zwaardolie.

9.2 Om een koude motor te starten

Activeer de kettingrem (Duw de handbescherming maar voor tot het vastklemt) (fig 9a).
Duw om de zaag te starten de schakelaar (aan/uit schakelaar) in de aan (I) stand. (fig. 9b)
- Trek de chokehendeluit tot het punt waar hij vergrendelt.(fig.9c)
- Plaats de zaag op een vlakke en stevige ondergrond. Hou de zaag stevig vast met uw voet zoals getoond op de figuur. Trek een pauer maal kordaat aan het startkoord, tot de motor probeert aan te slaan. Let op de ketting als ze draait.(fig. 9d)
- De choke wordenautomatisch uitgeschakeld wonneer de gashendel ingeduwd worden. (Fig. 9e)
- Trek stevig aan het startkoord tot de motor start (fig 9f).
- Trek zachties aan de gashendel (fig 9g).
- Trek de rem'erug zodayat de kettingrem afstaat (fig 9h)

POWERPLUS POWEG2010 NL

9.3 Bij warme start

Activeer de kettingrem (Fig 9i).
- Zet de AAN/UIT schakelaar in de AAN (I) stand (Fiq 9j).
- Trek stevig aan het startkoord tot de motor start (Fig 9k)
Trek zachtjes aan de gashendel (Fig 9l)
- Los de kettingrem (Fig 9m).

9.4 Indien de motor van uw toestel verzadigd is met benzine

• Verwijder de luchtfilter
• Verwijder de bougie
• Zet het toestel in een hoek van 45^ met het zwaard omhoog
• Trek een,aantal keer aan de startkoord
  Maak de bougie droog en plaats ze terug
• Plaats ook de lucht filter terug en start zonder choke

9.5 Om de motor te stoppen (Fig 9n)

• Laat de trekker los en LAST op stationair toerental komen.
• Zet de I/O (aan/uit) schakelaar in de o-stand (uit) om de motor te stoppen.

Noot: voor eenoodstop activeert u eenvoudigweg de kettingrem en zet u de I/O (aan/uit) schakelaar in de o-stand (uit).

9.6 Test van de werkking van de kettingrem

Test de kettingrem regelmatig om verzekerd te zijn van een goede werking.

Voer een test van de kettingrem uit voor het eerste zaagwerk, na intensief zaagwerk en zeker na een herstelling aan de kettingrem.

Test de kettingrem als volgt:

• Plaats de zaag op een lege, stevige en vlakke ondergrond.
  Start de motor.
• Neem de achechterste handgreep (a) vast met uwrechterland (fig. 10).
• Hou met uw linkerhand de voorste handgreep (b) stevig vast [niet de hendel van de kettingrem (c)] (fig. 10).
  Duw de gashendel in tot 1/3 en activeer dan onmiddelijk de kettingrem (c) (fig. 10).

Waarschuwing: activeer de kettingrem langzaam maar zeker. Vermijd dat de ketting met iota's in contact komt; LAST DE ZAAG NIET PAAR VOR KANTelen.

• De ketting zou direct要去en stoppen. Laat na dat dit gebeurd is onmiddelijk de trekker los.

Waarschuwing: Als de ketting Niet stopt zet dan de motor af en breng uw toestel maar het dichtst bijzijnd erkend service center voor herstelling.

• Als de kettingrem goed functioneert zet dan de motor af en breng de kettingrem in deuitgeschakelde positie.

9.7 Smering van de zaagketting/zwaard

Voldoende smering is.altijdoodzakelijk om wrijving met het zwaard te verminderen. Laat nooit de olie op het zwaard en de ketting uittdrogen. Het gebruik van de zaag met een tekort aan olie za de zaagprestaties verminderen, de levensduur van de zaagketting verminderen, de ketting sneller stomp maken en zeer zware slijtage aan het zwaard veroorzaken wegens oververhitting. Een tekort aan olie is te herkennen aan rook, zwaardverkleuring of ophoping van teen.

POWERPLUS POWEG2010 NL

Note: de zaagketting rektijdens het gebruik UIT, vooral wanner ze{nieuw is; het zal waarom af en toe nodig+zijn om ze af te regelen en op te spannen. Een{nieuwe ketting moet na ongeveer 5 minuten werken opnieuw afgeregeld worden.

Uw kettingzaag is uitgerust met een automatisch, door de koppeling aangedreven, smeersysteme. Het smeersysteme levert automatisch de juiste hoeveelheid olie aan het zwaard en de ketting. Als de motorsnelheid toeneem neemt ook de oliestroomaar het zwaard toe.

Pas het automatische kettingsmeersystem nooit aan zonder de motor uit te zetten.

Het kettingsmeersystem is ingesteld op medium olietoevoer door het fabriek. De olietoevoer kan aangepast worden indien nodig.

• Om de olietoevoer in te stellen, dient u de stelschroef 19 onderaan de zijkant te verdraaien (Fig. 11)
  Draait u in wijzerszin worden de toevoer verminderd verwijl het draaien in gegenwijzerszin de toevoer vermeerderd.

9.9 Algemene zaaginstructies

9.9.1 Vellen

Vellen is de term voor het afzagen van een boom. Kleine bomen met een diameter tot 6-7 inch (15-18 cm) worden meestal met een zaagsnede afgezaagd. Voor grotere bomen gebruikt men een kerf. De kerfsneden bepalen de richting waarin deBoom zar vallen. Vellen van een boom:

Waarschuwing: voor er met het zagen word begonnen moet er een vluchtpad (A) worden gepland en indien nodig worden vrijgemaakt. Het vluchtpad要去aaracter lopen en diagonal op de verwachtete vallijn staan zoals getoond in fig. 12a

Opgelet: bij het vellen van een boom op een hellend vlak moet de gebruiker van de kettingzaag steeds aan de bovenkant van de helling staan omdat de kans groot is dat de boom na het vellen gaat rollen.

Note: de richting van het vallen (B) worden bepaald door de kerfsnede. Bekijk de plaatsvan de grotere takken en de natuurlijke helling van de boom om te bepalen in welke richting hij zal vallen; doe dit voor dat er enige zaagsnede worden gemaakt.

Waarschuwing: zaag een boom Niet om bij hevige of veranderlijke wind of wanner er gevaar is voor eigendommen. Consulteer een boomkenner. Zaag een boom Niet om als er kans bestaat dat er leidingen van nutsvoorzieningen zullen geraakt worden; verwittig het bedrijf van deze nutsvoorzieningen voór het zagen.

POWERPLUS POWEG2010 NL

Algemene richtliinen voor het vellen van bomen:

Normaal gezien bestaat het vellen uit 2 hoofdbewerkingen: het makes van de kerfsnede (C) en het makes van de velsnede. Begin met het zagen van de bovenste kerfsnede (C) aan de kant van de boom die overeenkomt met de valrichting (E). Let erop dat u de onderste snede Niet te diep in de stam maakt. De kerf (C)要去 diep genoeg zich om een scharnierpunt (F) te creeren met voldoende bredte en sterkte. De kerf要去 breed genoeg zich omijdens het vallen van de boom zolang möglichk de richting te bepalen.

Waarschuwing: Loop nooit vór een boom die gekerfd is. Maak de velsnede (D) vanaf de andere kant van de boom en 1.5-2 inch (3-5cm) boven de onderkant van de kerf (C) (Fig 12b).

Zaag nooit volledig door de stam. Laat alkijd een scharnier. De scharnier leidt de boom. Als de boom volledig wordt doorgezaagd is er geen controle over de valrichtingeer. Drijf een spi of een hefboom in de snede voor de boom instabel wordt en begint te bewegen. Dit voorkomt dat het zwaard geblokkeerd raakt in de velsnede als u de valrichting verkeerd hebt ingeschat. Let erop dat er geen omstaanders in de omgeving zichn gekomen van de vallende boom voor u hem omver duwt.

Waarschuwing: Controller voór het makev van de LASTe snede altijd nog eens de omgeving op omstaanders, dieren of obstakels.

Velsnede:

• Gebruik houten of plastic spiën (B) om te vermijden dat het zwaard of de ketting (h) in de spede vast komt te zitten. Spiën controleren mee de valrichting. (fig. 12c).

• Wanner de diameter van het te zagen hout groter is dan de zwaardlengthe maar dan 2 speden zoals getoond.(fig. 12d).

Waarschuwing: als de velsnede)dicht bij het scharnierpunt komt zou de boom要去en beginnen vallen. Als de boom begint te vallen verwijder dan de zaaguit de snede,zet de motor uit,zet de kettingzaag neer en verlaat het gebied langs het vluchtpad.(fig.12a).

9.9.2 Onttakken

Het onttakken van een boom is het verwijderen van de takken van een omgevalenBoom. Verwijder de ondersteunende takken Niet totdat de stam in stukken verzaagd is. (Fig. 13). Takken onder spanning要去en van onder maar boven worden afgezaagd om te vermijden dat de zaag klem komt te zitten.

WAARSCHUWING: Zaag nooit boomtakken af als u op een boomstam staat.

9.9.3 Afkorten

Afkorten is het verzagen van een gevallen stam in lengtes. Zorg dat u een stabiele voetpositie hebt en dat u opwaarts de helling staat bij het verzagen op een hellend vlak. Indien möglich zou de stam要去en ondersteund worden zodate het stuk dat wordt afgezaagd Niet op de grond rust. Als de stam aan beiden kanten ondersteund wordt要去 u in het midden zagen; maak een neerwaartse zaagsnede tot halfweg de stam en maak dan een snede langs de onderkant. Dit voorkomt dat de boomstam het zwaard en de ketting vastklemt. Let erop dat de ketting Niet in de grond zaagtijdens het afkorten omdat dit de ketting snel stomp maakt. Sta altijd bergopwaarts bij het afkorten op een hellend vlak.

POWERPLUS POWEG2010 NL

• Stam ondersteund over de volledige lenghte: zaag vanaf de bovenkant; zorg ervoor dat u niet in de grond zaagt. (fig. 14a).
• Stam aan 1 kant ondersteund: snij eerst vanaf de onderkant tot 1/3 van de diameter om splintering te voorkomen. Maak dan vanaf de bovenkant een snede die uitkomt in de eerste om versplinteren en vastklemmen te vermijden. (fig. 14b).
• Stam aan beiden kanten ondersteund: zaag eerst langs de bovenkant tot 1/3 van de diameter om versplintering te voorkomen en zaag dan langs de onderkant maar de eerste snede om vastklemmen te voorkomen.(fig. 14c).

Nota: de Beste manier om een stam op+zijn plaats te houdenijdens het afkorten is het gebruik van een bok. Wanner dit Niet möglich is moet de stam opgehoogd worden en ondersteund worden door de stompjes van de takken of door stukjes boomstam. Zorg ervoor dat de te verzagen stam stevig is ondersteund.

9.9.4 Afkorten met een bok

Voor uw persoonlijke veiligheid en voor het zaaggemak is een correcte houding voor vertikaal afkorten essentieel. (fig. 15).

Vertikaal afkorten:

• Hou de zaag stevig vast met beiden handen en hou de zaag rechts van uw lichaam tijdens het zagen.
• Hou de linkerarm zo gestrekt möglichk.
• Verdeel uw gewicht over beiden yoeten.

Opgelet: let erijdens het zagen op dat de ketting en het zwaard goed worden gesmeerd.

10 ONDERHOUDSINSTRUCTIES

Alle onderhoud aan de kettingzaag dat Niet in de lijst van onderhoudsinstructies in uw handleiding staat要去uitgevoerd worden door eenvakman.

10.1 Preventief onderhoud

Een goed preventief onderhoudsprogramma bestaande uit inspectie en onderhoud za de levensduur van uw kettingzaag verlengen en de prestaties verbeteren. Deze checklist voor het onderhoud is een gids voor een dergelijk programma. Reiniging, afregeling en het verwangen van onderdelen kan onder bepaalde omstandigheden vaker nodig�n dan aangeduid.

Checklist onderhoud		Elk gelebruik	Werkingsuren
Onderdeel	Actie		10	20
Schroeven/bouten/moeren	Controleer/zet vast		V
Luchtfilter	Reinig of verrang			V
Benzinefilter/oliefilter	Vervang		V
Bougie	Reinig/stel bij/vervang		V
Benzineleideringen	Controller	V
	Vervang indien nodig
Onderdelen kettingrem	Controleer	V
	Vervang indien nodig

POWERPLUS POWEG2010 NL

10.2 Winteronderhoud

Uw kettingzaag heeft een winteronderhoud nodig. Neem hiervoort contact op met uw dichtsbijzijde dealer.

Het winteronderhoud omvat het volgende:

Vervangen van de bougie
- Slijpen van de hetting
- Reiniging (en, indien nodig, verranging) van het luchtfilter
- Reiniging van het zwaard
- Controle van de oliepomp
- Grondige reiniging
- Fijnregeling en test

10.3 Luchtfilter

Opgelet: geleruik de zaag nooit zonder luchtfilter. Vuil en stof zal in de motor worden gezogen en hem beschadigen. Hou het luchtfilter proper!

Om het luchtfilter te reinigen:

• Verwijder de knop (A) die het deksel van het luchtfilter op+zijnplaats houdt, verwijder het deksel (B) door de dekselschroef los te make. Het deksel is nu afneembaar. (fig. 16a)
• Verwijder het luchtfilter langs boven uit de machine (Fig. 16b).
• Reinig het luchtfilter met perslucht. Bij sterke verruiling, was het filter in een proper warm sopje. Spoel UIT in zuiver koud water. Laat volledig aan de lucht drogen.

Note: het is aangeraden om een Voorraadje reservefilters aan te leggen.

• Plaats het luchtfilter. Plaats het motor/luchtfilterdeksel. Draai de bevestigingsknop van het deksel stevig aan.

Waarschuwing: Voer nooit onderhoudswerkzaamheden uit wanner de motor heet is om te vermijden dat u uw vingers of hand verbrandt.

10.4 Benzinefilter (fig. 17)

• Verwijder de benzinedop
• Buig een haakje aan het uiteinde van een zachte draad.
• Steek het in de opening van de benzinetank en Zoek de benzineleiding. Trek de benzineleiding voorzichtig aan de opening tot u er met uw vingers bij kut.

Haal het filter uit de tank.
- Trek het filter met een draaibeweging los. Werp het filter weg.
- Plaats een新模式 filter. Steek het uiteinde van het filter in de opening van de benzinetank. Let erop dat het filter zich in de onderste hoek van de tank bevindt. Gebruik indien nodig een lange schroevendraaier om te helpen bij hetplaatsen van het filter.
Vul de tank met een vers benzine/olie meldsel. Zie het onderdeel benzine en smering. Plaats de benzinedop.

POWERPLUS POWEG2010 NL

10.5 Bougie

Nota: voor een efficient werkende motor要去 de bougie proper worden gehonden en要去 de vorkopening juist�n.

Duw de STOP schakelaar maar beneden.
- Verwijder de knop (A) die het luchtfilter op+zijnplaats houdt, verwijder het bovendeksel (B) door de schroef van het deksel los te make. Het deksel kan nu afgenomen worden. (Fig. 18A))
- Verwijder de connector (C) van de bougie (D) door al draaiend te trekken (Fig. 18B).
- Verwijder de bougie met een bougiesleutel.

GEBRUK GEEN ANDER GEREEDSCHAP

• Controller de opening tussen de elektrodes met een diktemaat en stel de opening op .025" (.635 mm) indien nodig.
• Monteer een neue bougie

Nota: er要去e een weerstandsbougie gebruikt worden ter verrangig.

Note: dit vonkontstekingsystem voldoet aan alle regels voor interferentieveroorzakende machines.

11 REINIGING EN ONDERHOUD

11.1 Smering van het neustandwiel:

Opgelet: het neustandwiel van uw nieuwe zaag werk in de fabrik reeds gesmeerd. Het Niet voldoende smeren zoals hieronder worden beschreiben za leiden tot slechte prestaties en breuk waardoor de fabrieksgarantie verwalt.

Het worden aanbevolen om het neustandwiel na elke 25 gebruiksuren of 1 keer per week te smeren afhankelijk van wat eerst komt. Reinig.altijd grondig het neustandwiel van het zwaard vooraleer het te smeren.

Smeergereedschappen:

Het smeerpistool (optioneel) worden aanbevolen om vet aan te brengen aan het neustandwiel van het zwaard. Het smeerpistool is uitgerust met een olienaald wat nodig is om op een efficiente manier vet op het neustandwiel aan te brengen.

Om het neustandwiel te smeren:

Waarschuwing: Draag sterke werkhand Schoenen bij het werken aan het zwaard en de ketting.

Duw de stop schakelaar maar beneden

Nota: het is Niet nodig om de zaagketting te verwijderen voor het smeren van het neustandwiel van het zwaard. Smering kan gebeuren op de werkplaats.

POWERPLUS POWEG2010 NL

• Beinig het neustandwiel van het zwaard.
• Gebruik het smeerpistool (optioneel), steek de naald in het smeergat en injecteer vet tot het aan de buitenkant van het neustandwiel tevoorschiin komt. (fig. 19).
• Draai aan de zaag met de hand. Herhaal de smeerprocedure tot het gehele neustandwiel is gesmeerd.

11.2 Onderhoud van het zwaard

De meeste zwaardproblemen konnen in de meeste geallen voorkomen worden door de kettingzaag goed te onderhouden. Onvoldoende smering en het gebruik van de zaag met een te strakte ketting za bijdragen aan een snelle slijtage van het zwaard. Om de slijtage van het zwaard te minimalisieren worden volgende onderhoudshandelingen aanbevolen.

Waarschuwing: Draag algtd werkhandsochoenen tijdens onderhoudswerkzaamheden. Voer geen onderhoud uit als de motor heet is.

11.3 Sijpen van de ketting:

Aan de onervaren gebruiker van de zaag raden wij aan de zaagketting te lately slijpen door het dichtst bijzijnde service center. Als u darüber zich uw zaag wil slijpen dan kunt u speciale gereedschappen kopen bij uw service center.

Voor het slijpen van de ketting zijn er speciale gereedschappen nodig die ervoor zorgen dat de tanden onder de juiste hoek en op de juiste dikte worden geslepen. We raden aan de onvervaren gebruiker van de zaag aan om de zaagketting te latent slijpen door het dichtstbijzijnde service center. Aan gebruikers zonder ervaring raden wij aan om de ketting te latent slijpen voor een erkend service center.

Waarschuwing: Bij een fout geslepen ketting kan er een groter gevaar op terugslag ontstaan.

• Gebruik om de zaag te slijpen volgende gereedschappen:

-ronde kettingvijl

-vijlgelseider

-schuifpasser om de ketting te meten

Deze gereedschappen kuren worden gekocht in specialzaken.

• Gebruik een scherpe ketting om goed gezvormde zaagseldeeltjes te bekomen. Als er houtpoeder ontstaat dan要去 hetketting worden geslepen.

Waarschuwing: Alle snijtanden moeten even lang lijken. Verschillende lengtes van tanden leiden tot slecht lopen van de ketting of tot kettingbreuk.

• De minimum tandlengte moet 4 mm bedragen. Als ze korter is verwijder dan de ketting.
• De hoek waaronder de tanden staan moet behouden blijven.
  Maak 2 tot 3 trekken met de vrij van binnen maar buiten als basismethode om de ketting te slijpen.

Waarschuwing: Laat nadat u zich 3 tot 4 slijpbeurten hebt uitgevoerd de ketting slijpen in een erkend service center. Zij zullen ook de diepteaanslag scherpen die zorgt voor de afstand.

POWERPLUS POWEG2010 NL

Slijpen van de hetting

De afstand van de ketting (fig. 20) is afhankelijk van het model.

	POWEG2010
Afstand	9.525 mm (3/8")
Dikte	1.27 mm (0.05")

Slijp de ketting met een Ronde vijl gebruik werkhandsschoenen.

Slijp de snijtanden algtd met bewegingen waar de buitenkant (fig. 21) rekening houdend met de waardes getoond in fig. 20. Na het slijpen要去en alle snijtanden bezelfde bredte en lengte hebben.

Waarschuwing: Een scherpe ketting produeert goedgevormd zaagsel.
Wanner uw ketting zagemeel produeert is hetijd om ze te slijpen.

Na iedere 3-4 keer slijpen moet u ook de hoogte van de diepteaanslagjes controeren en, indien nodig, ze verlagen met behulp van een platte vrij en een optioneel verkrijgbare mal en dan de voorste hoek afronden. (fig. 22)

Waarschuwing: correct afregelen van de diepteaanslag is even belangrijk als correct slijpen van de ketting.

11.4 Zwaard

Het zwaard moet om de 8 werkuren omgekeerd worden om gelijkmatige slijtage te bekomen. Hou de gleuf in het zwaard proper met een gleufreiniger (optioneel).(fig. 23) controllerer de rails van het zwaard regelmatig op slijtage.

Waarschuwing: Monteer nooit een neue ketting op een versleten neustandwiel of een zelfuijtlijnende ring.

Oiliekanalen - oliekanalen op het zwaard要去en gereinigd worden om een correcte smering van het zwaard en de ketting tijdens het gebruik te verzekeren.

Note: de toestand van de oliekanalen kan makkelijk worden gecontroleerd. Als de kanalen proper zijn geeft de ketting enkele seconden na het starten van de zaag eenkleine olienevel. Uw zaag is uitgerust met een automatisch smeersystem.

11.5 Kettingonderhoud

Kettingspanning:

Controleer regelmatig de kettingspanning en stel zo vaak als nodig bij om de ketting strak op het zwaard te latent passen maar ze ook los genoeg te houden om met de hand te kunnen ronddraaien.

Het inlopen van een neue zaagketting

Bij een neue zaagketting en bij een新产品 zwaard moet na elke 5 smeden de kettingspanning worden bijgesteld. Dit is normaltijdens de inlopperiode; het interval tussen latere bijregelingen zal snel longer worden.

Waarschuwing: Laat nooit meer dan 3 schakels verwijderen van de ketting. Dit kan het neustandwiel beschadigen.

POWERPLUS POWEG2010 NL

Kettingsmering:

Zorg er alkijd voor dat het automatisch smeersystemeem correct werkt. Hou de olietank goed gezuld met ketting, zwaard en kettingolie van hoge kwaliteit.

Voldoende smering van het zwaard en de kettingijdens zaagwerkzaamheden isoodzakelijk om de wrijving op het zwaard te minimaliseren.

Laat de olie voor het zwaard en de ketting nooit uitdrogen. Het gebruik van een droge zaag of een met te weinig olie zal de zaagprestaties verminderen, de levensduur van de zaagketting verminderen, de zaagketting sneller stomp makeen en leiden tot een snelle slijtage van het zwaard door oververhitting. Een gebrek aan olie is te herkennen aan rook of verkleuring van het zwaard.

Model	POWEG2010
Cilinderinhoud	37.2 CC
Max. Aandrijfvermogen as/rem	1.2 kW
Bladlengte	355 mm
Snijlengte van het zwaard	350mm
Tandafstand	9.525mm (3/8")
Tand dikte	1.27mm (0.05")
Stationair toenent al (max)	3000 min-1
Aanbevolen max. Toerental met zaag gemonteerd	10500 min-1
Inhoud benzinetank	310 ml
Anti trilling	Ja
Aandrijftandwiel	6 tanden
Inhoud olietank	210 ml
Kettingrem	Ja

13 GELUID

Geluidswaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Lpa (Geluidsdrukniveau) 97 dB(A)

Lwa (Geluidsprestatieniveau) 110 dB(A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling):

Max. 5.0m / s^2

K = 1.5m / s^2

14 BEWARING VAN EEN KETTINGZAAG

Opgelet: bewaar een kettingzaag nooit langer dan 30alen zonder de volgende handelingenuit te voeren. Het opbergen van een kettingzaag vooreer dan 30dagen vertogobergonderhoud. Indien de bewaarinstructies Niet worden opgevolgd za de achtergeberven brandstof in de carburator gomachtige afzettingen voroorzaken. Dit kan leiden tot moeilijk starten en dure herstellingen.

• Verwijder langzaam de benzinedop om eventuele druk uit de tank teCTX. Maak voorzichtig de benzinetank leeg.
• Start de motor en LAST hem draaien tot hij stopt om de brandstof uit de carburator te verwijderen.
• Laat de motor afkoelen (ongeveer 5 minutes)

POWERPLUS POWEG2010 NL

• Verwijder de bougie met een bougiesleutel.
  Giet 1 theelepel zuivere 2-takt olie in de verbrandingskamer. Trek een aantal keer langzaam aan het startkoord om de interne componenten van een laagje olie te voorzien. Plaats de bougie terug. (fig.24)

Nota: bewaar het toestel op een droge plaats en uit de buurt van möglichke ontstekingsbronnen zoals vuren, gasboilers, gasdrogers enz.

Een toestel terug in gebruik nemen

• Verwijder de bougie
• Trek krachtig aan het startkoord om overtollige olie UIT de verbrandingskamer te verwijderen.
• Reinig de bougie en stel de vorkopening in of installeur een neue bougie met correcte vorkopening.
  Maak het toestel maar voor gebruik.
  Vul de tank met een juist benzine/oliemengsel. Zie het onderdeel benzine en smering.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Toestel start nicht of wil nicht draaien.	Verkeerde starthandelingenSlechte installing van de carburatorverhoudingen.Vuile bougie.Lege benzinetank.Benzine voorpomp was nicht voldoende,aantalKaren ingeduwd.	Volg de instructies in de bebruiksaanwijzing.Laat de carburator afregelen door een bevoegt servicecenter.Reinig de bougie, stel de vorkopening in of verrang ze.Vul de benzinetank met een geschikt benzinemengsel.
Toestel start maar heeft geen kracht.	Benzinefilter verstopt.Foute stand chokehendel VervuildvonkenvangerschemVMervuild luchtfilterSlechte installing van de carburatorverhoudingen	Vervang het benzinefilterPlaats de hendel in de run-standVervang het vonkenvangerschemVMewijder, reinig enplaats het filter terug.Laat de carburator afregelen door een bevoegt servicecenter.
Motoraarzelt	Slechte installing van de carburatorverhoudingen.Verstopt luchtfilterOud of slecht benzinemengsel	Laat de carburator afregelen door een bevoegt servicecenter.Vervang of reinig het luchtfilter.Maak de benzinetank leeg/vul met een niewuemengsel.
Geen kracht bij belasting	Slechte installing van de carburatorverhoudingen.Oud of slecht benzinemengsel.Verstopt luchtfilter.Vervuilde bougie.	Laat de carburator afregelen door een bevoegt servicecenter.Maak de benzinetank leeg (zie bewaring)/vul{nieuwe verse benzine toe.Vervang of reinig het luchtfilter.Vervang of reinig de bougie.
Draait onregelmatifig	Foute vorkopeningVerstopte vonkenvangerVervuild luchtfilter	Reinig de bougie of stel vorkopening bij.Reinig of vervang de vonkenvanger.Reinig of vervang het luchtfilter.
Overdreven rook	Slechte installing van de carburatorverhoudingen.Fout benzinemengsel	Laat de carburator afregelen door een bevoegt servicecenter.Gebruik een goed benzinemengsel (40:1 mengverhouding).

POWERPLUS POWEG2010 NL

16 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 24 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modifications, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onuiist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onuijst gezruik van het toestel.
  Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaatk worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindring, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoort het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handeiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een vervanging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij hetduidelijk is dat het product Niet correct werden onderhoven (propere ventilatiesleuven, regelmatig verrangen koolborstels, ...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.

17 MILIEU

Als uw machine na verloop vanijd aan verranging toe is, geef het dan nicht met het huisvuil mee, maar zorg voor een milieuvriendelijk verwerking.

18 CONFORMITEITSVERKLARING

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2350 Lier - BELGIUM, verklaart dat,

Product: Kettingzaag op benzine 37.2CC 350mm

Handelsmerk: PowerPlus

Model:POWEG2010

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring niedig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

2006/42/EC

Annex IV

Notified Body

TuV Sud - DE

2014/30/EU

Annex V

LwA

Measured

106dB(A)

Guaranteed

110dB(A)

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

EN ISO 11681-1:2011

EN ISO 14982:2009

Beheerder van de technische documentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove

Certificatiemanager

11.5 06cnyxuaHue eenu

HaTaeKeHne ceHn:

PeryIaHPO npOBepaTe n, pni Heo6xOAnMOCTn, perynpyTe HATJXeHne ceni, TTo6bIOHa IIOTHO cndeJa Ha uHe, HO DoCTaTOUHO CBO6OdHO, TTo6bI ee MOxHO 6blno npOBepHytb pyko.

O6kaTka HOBOI ZeIN:

POWERPLUS POWEG2010 RU

Hobyu cenb n nnbHyu uHy notpe6yeTcra perynipobatb uepe3 kaxdble 5 nneHn. 3To HopMaIbHO dIra hauJIbHorO nepNoDa 3KcnIyatauIN, BnocneCTBn INHTepBaJ MExdy perynipOBkAmn 6bICTpo BBipactTeT.

IpeynpejdeHne: HkOrda He y6paTe n3 cenn 6Oonee 3 3BeHbeB. 3To MOxET npNBecTN K NOBpeJdeHnO 3Be3doQKn.

Cma3bBaHne cenn:

NoctoHHno npOBepnTe pa60ty cnCTembl ABTomatueckoro Cma3bBaHna. 3aINBaTe B 6ak BBICOKOKaeeCTBeHHoe MacNo nIg IeNei, NJIbHbIX uH H 3Be3doyeK.

OCTaTOHoe CMA3bIBAHne NINbHOI XINbI I cENI BO BpeM pa6oTbI Heo6xOIMO dJIa MNHMn3aUIn TpeHn O NINJbHyO xHHy.

He donyckaite 3Kcnpnyatauio nIbI c HeoctatoUHbIM KOJueCTBOM Cma3OHTHO MacJa. Pa6ota nIbI be3 macna nnC HeoctatoUHbIM erO KOJueCTBOM yMehbint 3ΦΦeKTNBHOCTb nIeHnra, cOKpaTNT cPOK cnJxkbI nIbI, Bbl3OBet 6bICTpoe 3AtynneHne ueHH upe3MepHbI n3Hoc nINbI n3-3a neperpeBa. HeoctatoUHoe KOJueCTBO Macna onpeJeTcno DbIMy nII IN3MeHeHIO zBETA nnHbI.
