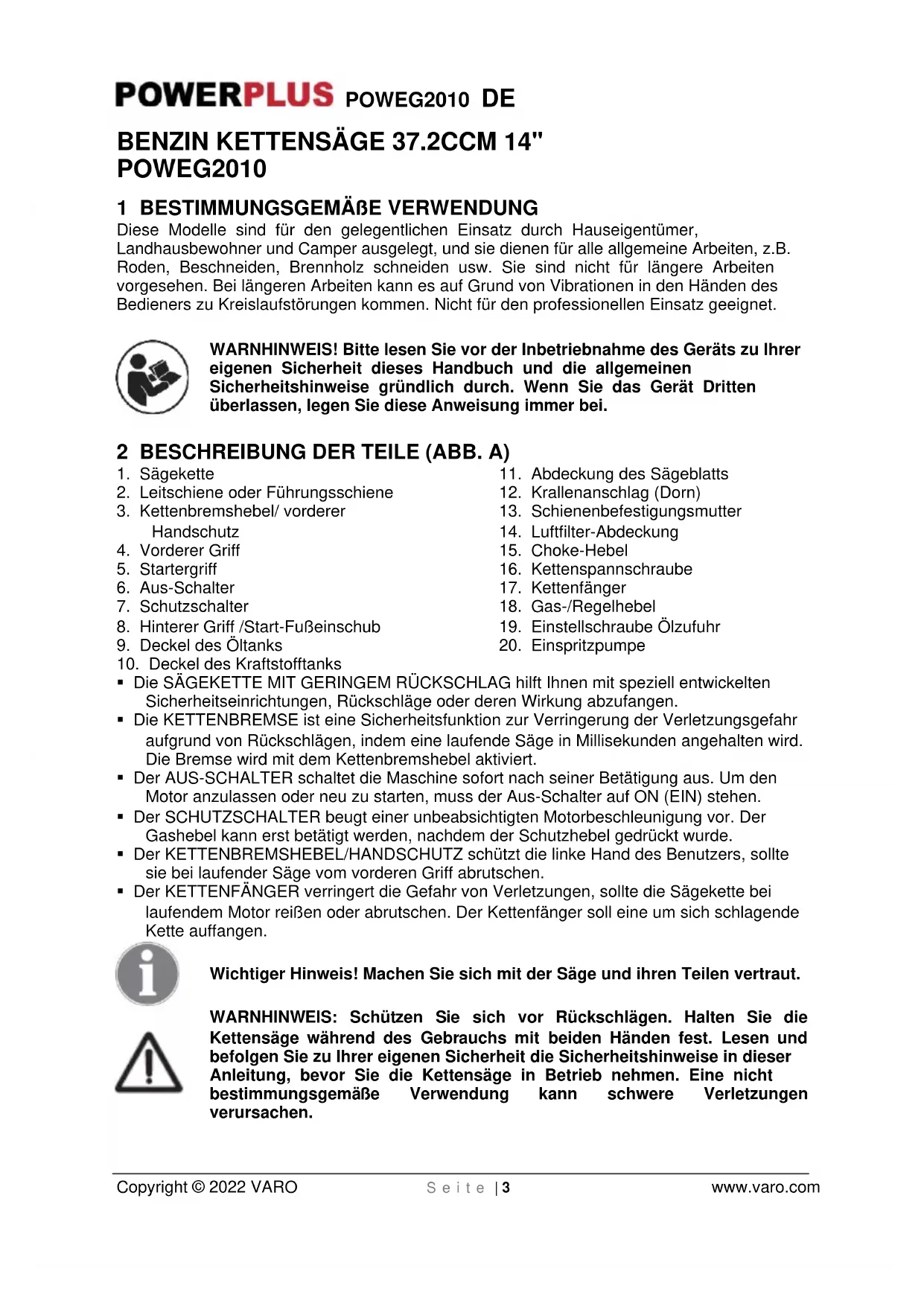

BENZIN KETTENSÄGE 37.2CCM 14" POWEG2010

1 BESTIMMUNGSGEMÄBE VERWENDUNG

These Modèle sind für den gelegentlichen Einsatz durch Hauseigentümer, Landhausbewohner und Camper ausgelegt, und sie dieren für alle allgemeine Arbeiten, z.B. Roden, Beschneiden, Brennholz schneiden usw. Sie sind nicht für längerere Arbeiten vorgesehen. Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Händen des Bedieners zu Kreislaufstörungen kommt. Nicht für den professionellen Einsatz geeignet.

WARNHINWEIS!itte lesen Sie vor der Inbetriebnahme des Gerats zu Ihrereigenen Sicherheit theses Handbuch und die allgemeinen Sicherheitshinweise grundlich durch. Wenn Sie das Gerat Dritten überlassen, legen Sie diese Anweisung immer bei.

2 BESCHREIBUNG DER TEILE (ABB. A)

1. Sägekette
2. Leitschiene oder Führungsschiene
3. Kettenbremshebel/ vorderer Handschutz
4. Vorderer Griff
5. Startergriff
6. Aus-Schalter
7. Schutzschalter
8. Hinterer Griff /Start-Fußeinschub
9. Deckel des Öltanks

10. Deckel des Kraftstofftanks

11. Abdeckung des Sägeblatts

12. Krallenanschlag (Dorn)
13. Schienenbefestigungsmutter
14. Luftfilter-Abdeckung
15. Choke-Hebel
16. Kettenspannschraube
17. Kettenfänger
18. Gas-/Regelhebel
19. Einstellschraube Ölzufuhr
20. Einspritzpumpe
21. Luftfilter-Abdeckung
22. Choke-Hebel
23. Kettenspannschraub
24. Kettenfänger
25. Gas-/Regelhebel
26. Einstellschraube Ölz
27. Einspritzpumpe

Die SAGEKETTE MIT GERINGEM RUCKSCHLAG hilft Ihnen mit speziell entwickelten Sicherheitseinrichtungen, Ruckschlage oder deren Wirkung abzufangen.
Die KETTENBREMSE ist eine Sicherheitsfunktion zur Verringerung der Verletzungsgefahr aufgrund von Rückschlagen, indem eine laufende Säge in Millisekunden angehalten wird. Die Bremse wird mit dem Kettenbremshebel aktiviert.
- Der AUS-SCHALTER schaltet die Maschinesofar nach seiner Betätigung aus. Um den Motor anzulassen oder neu zu starten, muss der Aus-Schalter auf ON (EIN) stehen.
- Der SCHUTZSCHALTER beegt einer unbeabsichtigten Motorbeschleunigung vor. Der Gashebel kann erst betätigt werden, nachdem der Schutzhebel gedrückt wurde.
- Der KETTENBREMSHEBEL/HANDSCHUTZ schützt die linke Hand des Benutzers, sollen sie bei laufender Sage vom vorderen Griff abrutschen.
- Der KETTENFÄNGER verringert die Gefahr von Verletzungen, sollte die Sägekette bei laufendem Motor reißen oder abrutschen. Der Kettenfänger soll eine um sich schlagende Kette auffangen.

Wichtiger Hinweis! Machen Sie sich mit der Säge und ihren Teilen vertraut.

WARNHINWEIS: Schützen Sie sich vor Rückschlagen. Halten Sie die Kettensäge während des Gebrauchs mit beiden Händen fest. Lesen und befolgen Sie zu ihrer eigenen Sicherheit die Sicherheitshinweise in dieser Anleitung, bevor Sie die Kettensäge in Betriebnehmen. Eine nicht bestimmungsgemäß Verwendung kann schwere Verletzungen verursachen.

POWERPLUS POWEG2010 DE

WARNHINWEIS: Bei der Arbeit mit kraftstoffbetriebenen Geräten **itten immer die nachstehenden Grundregeln beachtet werden, um das Risiko von Verletzungen und/oder Schäden am Gerät zu verringn.

3 VERZEICHNIS DES VERPACKUNGSHALTS

• Entfernen Sie das Verpackungsmaterial.
• Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sieitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln spiel! Es besteht Erstickungsgefahr!

1x Benzin Kettensage 37.2 ccm - 500mm
1 x Gebrauchsanweisung
1 x Kette
1 x Sageblatt (Kettenführung)
1 x Schutzhülle für Sägeblatt
1 x Flasche für 2-Takt-Mischöl (leer)

1 x Zündkerzenschlüssel
1 x Rundfeile
1 x kleiner Schraubenzieher
2 x Sechskantschlüssel fur die

Befestigung des Sägeblatts

(Kettenführung)

Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an ihren Handler.

4 SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Das Tragen eines Ohrenschutzes wird empfohlen.	Das Tragen einer Schutzbrille wird empfohlen.
Schutzhandschuhe,tragen.	Vor Gebrauch Bedienungsanleitung lesen.
Achtung:Verletzungsgefahr oder mögliche Beschädigung des Elektrowerkzeugs.	Übereinstimmung mit den jeweils maßgeblichen EU-Sicherheitsrichtlinien.

5 ALLGEMEINE SICHERHEITSHINWEISE

• Arbeiten Sie mit der Säge NICHT einhändig! Anderenfalls besteht die Gefahr, dass Bediener, Helfer oder Zuschauer verletzt werden konnen. Eine Kettensäge ist für einen zweiähnigen Betrieb ausgelegt.
• Arbeiten Sie mit der Säge NICHT, wenn Sie müde oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
• Tragen Sie Sicherheitssschuhe, eng anliegende Kleidung, hochfeste Schutzhandsschuhe, Schutzbrille, Ohrenschützer und einen Kopfschutz.
• Seien Sie vorsichtig im Umgang mit Kraftstoff. Starten Sie die Säge im Abstand von mindestens 3 m von der Stelle des Betankens, um Feuer zu vermeiden.

POWERPLUS POWEG2010 DE

• Wenn Sie die Kettensäge starten oder mit ihr schneiden, * dürfen sich KEINE anderen Personen in der Höhe aufhalten. Verwehren Sie Zuschauern und Tieren den Zutritt zum Arbeitsbereich.

• Schneiden Sie ERST dann, wenn der Arbeitsbereich gesäubert ist, Sie einen sicheren Stand haben und einen Rückzugsweg vom fallenden Baum eingeplant haben.

• Wenn der Motor lauft, müssen alle Körperteile von der Kettensäge wegzeigen.

• Vergewissern Sie sich vor dem Anlassen der Kettensäge, dass sie keine Gegenstände berührt.

• Tragen Sie die Kettensäge nur, wenn der Motor angehalten hat, die Leitschiene und die Kette sich hinteren befinden, und der Auspuff von Ihrm Körperweg weist.

• Nehmen Sie KEINE Kettensäge in Betrieb, die beschädigt, falsch eingestellt oder unvollständig bzw. nicht sicher montiert ist. Vergewissern Sie sich, dass die Kettensäge anhalt, wenn der Auslöser losgelassen wird.

Schalten Sie den Motor aus, bevor Sie die Kettensäge absetzen.

• Seien Sie beim Schneiden kleiner Buses und Pflanzen außerst vorsichtig, Denn das)dunne Astwerk kann sich in der Sage verfangen und in ihre Richtung schlagen, oder Sie aus dem Gleichgewicht bringen.

• Achten Sie beim Schneiden eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plottlich nachlässt.

• Achten Sie daraufuf, dass die Griffe trocken, sauber und frei von Öl oder Kraftstoffgemisch sind.

• Arbeiten Sie mit der Kettensäge nur an gut belufteten Orten.

• Schneiden Sie mit der Kettensäge KEINEN Baum, außer Sie besitzen eine entsprechende Ausbildung.

Die gesamte Wartung der Kettensäge, abgesehen von den in dieser Bedienungs- und Wartungsanleitung angegebenen Punkten, daß nur vom Kundendienst für Kettensägen ausgeführrt werden.

• Bringen Sie vor dem Transport der Kettensäge die Schutzhülle für die Leitschiene an.

• Arbeiten Sie mit der Kettensäge NICHT darüber oder im Umfeld von entzündbaren Flüssigkeiten oder Gasen, weder in Außen- noch in Innenräumen. Es besteht damit Explosions- und/oder Brandgebung.

• Füllen Sie keinen Kraftstoff, Öl oder Schmierstoff ein, wenn die Kettensäge lauft.

NUR GEEIGNETES SÄGEMATERIAL VERWENDEN: Schneiden Sie nur Holz. Verwenden Sie die Kettensäge nicht für Arbeiten, für die sie ungeeignet ist. Schneiden Sie mit der Kettensäge z.B. kein Plastik, Stein oder Materialien, die nicht beim Bauen verwendet werden.

• Anfänger mussen sich von erfahrenen Bediern im Umgang mit der Kettensäge und der Schutzausrüstung unterweisen halten.

• Versuchen Sie nicht, die Säge mit nur einer Hand zu halten. Sie können die entstehenden Kräfte nicht kontrollieren und verlieren weitereicht die Kontrolle über die Säge, was ein Rutschen oder Springen des Sägeblatts und der Säge entlang der Åste oder des Holzes zur Folge haben kann.

• Betreiben Sie die Kettensäge niemals in geschlossenen Räumen. Ihr Kettensäge erzeugt giffige Abgase, welche möglicherweise unsichtbar und geruchlos sind, sobald der Verbrennungsmotor gestartet ist. Die Nutzung des Geräts kann Staub, Dunst und Dämpfe erzeugen, die Chemikalien enthalten, von denen man weiß, dass sie schwere Schäden verursichen können. Seien Sie sich immer der Gefährung durch schädlichem Staub, Dunst und Dämpfe bewusst (wie z.B. Sägestaub oder Schmieröldampfe), und schützen Sie sich entsprechend.

POWERPLUS POWEG2010 DE

• Tragen Sie hochfeste Schutzhandschuhe, und halten Sie ihre Höhe warm. Die langere Benutzung der Kettensäge setzen den Bediener Schwingungen aus, welche möglicherweise zu einem Weißfingersyndrom führen. Um das Risiko eines Weißfingersyndroms zu verringn,lagen Sieitte hochfeste Schutzhandschuhe,und halten Sie ihre Hand warm. Wenn eines der Symptome des Weißfingersyndroms (weiBe Finger durch mangelnde Durchblutung aufgrund von Vibrationen) auftritt,uchen Sie umgehend einen Arzt auf.
• Rammen Sie den Krallenanschlag der Kettensäge direkt hinter den beabsichtigten Anschlagspunkt, und setzen Sie die Säge sich um diesen Punkt drehen. Der Krallenanschlag rollt entgegen dem Stamm.
• Lediglich die Kette, das Sägeblatt und die Zündkerze)dürfen vom Benutzer selbst ausgetauscht werden. Vergewissern Sie sich stets, dass Sie als Ersatz das richtige, in den Spezifikationen der Betriebsanleitung angegebene Material verwenden.

6 VORSICHTSMASSNAHMEN GEGEN RÜCKSCHLAGE

Ein Rückschlag kann auftreten, wenn die Nase oder die Spitze der Leitschiene (am Sägeblatt) einen Gegenstand berührt, oder wenn das Holz die Kettensäge im Schnitt einklemmt. Wenn die Schienenspitze Kontakt mit einem Gegenstandbekommen, kann die Leitschiene blitzschnell nach oben und darüber zum Bediener schlagen.

Klemmt die Kettensäge langs der Unterkante der Leitschiene, kann die Säge vom Bediener weg nach vorne gezogen werden. Klemmt die Kettensäge langs der Oberkante der Leitschiene, kann sie schnell zurück zum Bediener schlagen. In beiden Fällen konnen Sie die Kontrolle über die Säge verlieren und sich damit schwer verletzen.

• Ein grundlegendes Verständnis von Rückschlägen kann das Überraschungsmoment verringern oder ganz ausschreiben. Plötzlich eintretende Ereignisse/TRagen zu Unfallen bei.
• Halten Sie die Säge bei laufendem Motor mit beiden Handen gut fest, wobei die rechte Hand den hinteren Griff und die linke Hand den vorderen Griff festhalt. Daumen und Finger müssen die Griffe der Kettensäge fest umschreiben. Ein fester Griff hilft Ohnen, Rückschläge abzufangen und die Kontrolle über die Säge zu behalten. Lassen Sie nicht los.
• Stellen Sie sicher, dass der Bereich, in dem Sie schneiden, frei von Hindernissen ist. Die Spitze der Leitschienearf beiim Schneiden mit der Sagskeinen Baumstamm,Zweig oder Ahnliches berühren.
• Schneiden Sie mit hoher Motorgeschwindigkeit.
• Beugen Sie sich nicht zuweit nach vorn, und schneiden Sie nicht oberhalb ihrer Schulterhöhe.
  Scharfen und warten Sie die Kettensage gemäß den Anweisungen des Herstellers.
• Verwenden Sie als Ersatz nur Schieren und Ketten, die vom Hersteller genehmigt sind.

Hinweis: Eine Low-Kick-Back-Kette ist eine Kette, die für geringen Rückschlag ausgelegt ist.

Warnhinweis: Rückschläge können zu einem gefährlichen Verlust der Kontrolle über die Kettensäge führen, was schwere Verletzungen beim Bediener oder bei einer in der Höhe stehenden Person verursachen kann. Seien Sie immer wachsam. Rückschlage auf Grund der Kettendrehung oder einer eingeklemmten Säge sind die Hauptgefahren einer Kettensäge und die Hauptursache der meisten Unfälle.

POWERPLUS POWEG2010 DE

Achten Sie auf:

Dreh-Rückschlag (Abb. 1)

A = Rückschlagweg
B = Rückschlag-Reaktionszone

Stoß- und Klemmruckschlag und Zugreaktionen (Abb. 2)

A = Ziehen
B = feste Gegenstände
C=StoBen

7 ZUSAMMENBAU

HINWEIS: Die nachstehend beschreibenben Vorgänge konnen je nach dem von Ihnen erworbenen Modell leicht abweichen.

7.1 Werkzeug für den Zusammenbau

Sie benötigen folgenden Werkzeug, um die Kettensäge zusammenzubauen:

• Kombination von Ring-/Maulschlüssel und Schraubenzieher (im Benutzerset enthalten).
• Hochfeste Schutzhandschuhe (eigenes Material des Benutzers).

7.2 Voraussetzungen für den Zusammenbau

Warnhinweis: Starten Sie den Motor der Säge erst, wenn die Säge ordnungsgemäß fertig montiert ist.

Bei der neuen Kettensäge muss die Kette nachgestellt, der Kraftstofftank mit der richtigen Kraftstoffmischung aufgült, und der Öltank mit Öl für die Kettenschmierung aufgültt werden, bevor die Säge in Betrieb genommen werden darf.

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit der Säge arbeiten. Beachten Sie insbesondere alle Sicherheitsmaßnahmen.

These Bedienungsanleitung ist sowohl eine Anleitung als auch ein Handbuch, das allgemeine Informationen über den Zusammenbau, den Betrieb und die Wartung der Säge enthalt.

7.3 Anbringen der Leitschiene/Sägekette/Kupplungsabdeckung

Warnhinweis: Tragen Sie beim Umgang mit der Kette immer hochfeste Schutzhandschuhe.

7.3.1 Anbringen der Leit- oder Führungsschiene

Damit die Schiene und die Kette mit Öl versorgt werden, verwenden Sie nur die Originalschiene mit Oldurchlass (A), siehe oben (Abb. 3a).

• Stellen Sie sicher, dass der Kettenbremshebel auf die Position entkuppelt zurückgestellt ist (Abb. 3b).
• Entfernen Sie die Schierenbefestigungsmuttern (B). Nehmen Sie die Kupplungsabdeckung (C) durch Ziehen jersey ab. Dabei kann ein gewisser Kraftaufwand erforderlich sein (Abb. 3c).
• Legen Sie das gekerbte Ende der Leitschiene über den Schienenbolzen (F). Schiebern Sie die Leitschiene hinter die Kupplungstrommel (G), bis die Leitschiene arretiert (Abb. 3d).

POWERPLUS POWEG2010 DE

7.3.2 Anbringen der Sägekette

Warnhinweis: Tragen Sie beim Umgang mit der Sägekette oder beim Justieren der Kette immer hochfeste Schutzhandschuhe.

• Breiten Sie die Kette in einem Kreisbogen aus, wobei die Schneidkanten (A) im Uhrzeigersinn (Abb. 4a) angeordnet sind.
• Legen Sie die Kette um das Zahnrad (B) hinter der Kupplung (C). Beachten Sie, dass die Kettenaglieder zwischen den Zahlen des Zahnrads eingelegt sein,Müssen (Abb. 4b).
• Legen Sie die Antriebsglieder in die Nut (D) und um das Ende der Schiene ein (Abb. 4b)

HINWEIS: Die Sägekette kann am unteren Teil der Schiene etwas durchhängen. Dies ist normal.

• Ziehen Sie die Leitschiene nach vorn, bis die Kette passend anliegt. Vergewissern Sie sich, dass sich alle Kettenglieder in der Nut der Kettschiene befinden.
• Bringen Sie die Kupplungsabdeckung wieder an. Achten Sie damit darauf, dass die Gabel in der unteren Öffnung der Kettenschiene sitzt. Die Kette darf nicht von der Kettenschiene abrutschen können. Den gezähnten Kamm wieder anbringen. Die Schierenbefestigungsmutter handfest anziehen, und dann die Spannung der Kette gemäß den Anweisungen im Kapitel über das Einstellen der Kettenspannung einstellen.

HINWEIS: Die Schierenbefestigungsmuttern werden bis jetzt nur handfest angezogen, da die Spannung der Sägekette noch eingestellt werden muss. Folgen Sie den Anweisungen im Abschnitt über das Einstellen der Kettenspannung.

7.3.3 Einstellen der Kettenspannung

Die richtige Spannung der Sägekette ist außerst wichtig und muss vor dem Starten und zwischen allen Sägerarbeiten überprüft werden. Wenn Sie sich die Zeit nehmen, die Sägekette ordnungsgemäß einzustellen, können Sie bessere Schnitte ausführren und die Lebenszeit der Kette verlangert sich.

WARNHINWEIS! Tragen Sie bei allen Arbeiten an der Sägekette immer hochfeste Schutzhandschuhe.

7.3.4 Einstellen Der Sägekette:

• Halten Sie die Spitze der Leitschiene nach oben, und drehen Sie die Kettenspannschraube (16) IM UHRZEIGERSINN, um die Spannung der Kette zu erhöhen. Drehen Sie die Schraube ENTGEGEN DEM UHRZEIGERSINN, lockert sich die Spannung der Kette. Prufen Sie, ob die Kette ganz um die Leitschiene angelegt ist (Abb. 5).
• Nach dem Justieren, die Spitze der Schiene ist weiterhin oben,ziehen Sie die Schienenbefestigungsmuttern fest an. Die Kette ist dann richtig gespannt, wenn sie eng anliegt und sich mit der behandschuhten Hand ganz herumziehen lasst.

HINWEIS: Wenn die Kette sich nur schwer um die Leitschiene drehen lasst oder wenn sie blockiert, ist sie zu straff gespannt. Nehmen Sie folgende, keine Einstellungen vor:

POWERPLUS POWEG2010 DE

• Losen Sie die 2 Schierenbefestigungsmuttern, bis sie nur noch fingerfest sind. Lockern Sie die Spannung durch langsames Drehen der Kettenspannschraube ENTGEGEN DEM UHRZEIGERSINN. Ziehen Sie die Kette auf der Schiene vor und darüber. Tun Sie dies, bis die Kette sich reibungslos bewegen lasst, aber davon eng anliegt. Erhöhen Sie die Spannung, indem Sie die Kettenspannschraube IM UHRZEIGERSINN drehen.
• Wenn die Sägekette richtig gespannt ist, halten Sie die Spitze der Schiene ganzt offen, undziehen Sie die 2 Schienenbefestigungsmuttern wieder voll an.

VORSICHT: Eine neue Sägekettedehynt sich, so dass sie nach ca. 5 Schnitten nachgestellt werden muss. Dies ist bei neuen Ketten normal, und das Interval künftiger Einstellungen wird dann länger.

VORSICHT: Wenn die Sägekette ZU LOCKER oder ZU STRAFF ist, nutzen sich die Zähne, die Schiene, die Kette und das Kurbelwellenlager schneller ab. Abb. 6 zeigt die richtige kalte Spannung (A) und warme Spannung (B), und sie dient als Anleitung für weitere Einstellungen der Sägekette (C).

7.3.5 Mechanischer Test der Kettenbremse

Die Kettensäge ist mit einer Kettenbremse versehen, die die Gefahr von Verletzungen auf Grund von Rückschlagen verringgert. Die Bremse wird aktiviert, indem Druck auf den Bremshebel ausgeübt wird, und wenn, z.B. bei einem Rückschlag, die Hand des Bedieners auf den Hebel schlägt. Beim Aktivieren der Bremse hält die Kette abrupt an.

Warnhinweis! Die Kettenbremse hat während den Zweck, eine Verletzungsgefahr auf Grund von Rückschlag zu verringn; sie kann jeder kein angemessenen Schutz bieten, wenn mit der Säge sorglos gearbeitet wird. Prufen Sie die Kettenbremse stets vor jedem Einsatz der Säge und regelmäß zwischen den Arbeitsgängen.

7.3.6 Prüfender Kettenbremse

Die KETTENBREMSE ist AUSGEKOPPELT (Kette kann sich bewegen), wenn der BREMSHEBEL ZURUCKGEZOGEN UND EINGERASTET IST. Vergewissern Sie sich, dass die Verriegelung der Kettenbremse auf AUS/OFF gesetzt ist (Abb. 7a).
Die KETTENBREMSE ist EINGERASTET (Kette bewegt sich nicht), wenn der Bremshebel vorgezogen und der Kettenbremsriegel auf EIN/ON gesetzt ist. Die Kette sind sich jetzt nicht bewegen konnen (Abb. 7b).

HINWEIS: Der Bremshebel muss in beiden Positionen einrasten. Wenn Sie einen starken Widerstand spuren, oder der Hebel lasst sich nicht verschreiben, dürfen Sie die Säge nicht benutzen. Bringen Sie sie sofort zur Reparatur in einem Fachbetrieb.

Lassen Sie den Motor nicht mit hoher Geschwindigkeit laufen, wenn die Kettenbremse aktiviert ist.

8 KRAFTSTOFF UND Öl

8.1 Kraftstoff

Verwenden Sie für optimale Ergebnisse normalen, bleifreien Kraftstoff, der mit einem speziellen 2-Takt-Motoröl im Verhältnis 40:1 gemisch wird. Halten Sie sich an die Mischraten im Abschnitt TABELLE KRAFTSTOFFMISCHUNG.

POWERPLUS POWEG2010 DE

Warnhinweis! Verwenden Sie für diese Säge nie reinen Kraftstoff ohne Misch Öl. Der Motor wird hierdurch beschädigt, und Sie verlieren den Garantieanspruch für these Produkt. Verwenden Sie keine Kraftstoffmischung, die länger als 90 Tage gelagert wurde.

Warnhinweis! Wenn ein 2-Takt-Motorol, abweichend vom speziellen Öl verwendet wird, muss Super Öl für luftgekühte 2-Takt-Motoren mit einem Mischungsverhältnis von 40:1 verwendet werden. Verwenden Sie kein 2-Takt-Öl mit einem Mischungsverhältnis von z.B. 100:1. Unzureichendes Ölen beschädigt den Motor, und Sie verlieren in thisem Fall den Garantieanspruch für den Motor.

8.2 Kraftstoffmischung

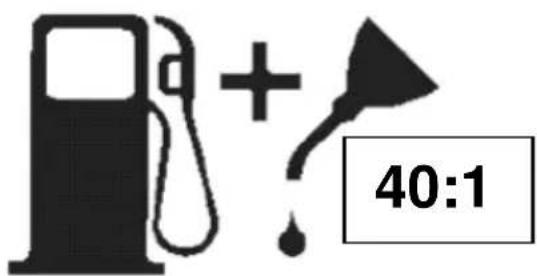

Mischen Sie den Kraftstoff mit dem 2-Takt-Motorol in einem genormten Behälter. Entnehmen Sie das Mischungsverhältnis von Kraftstoff zu Öl der Mischstabelle. Schütteln Sie den Behälter, um alles sorgfältig zu mischen.

Warnhinweis! Unzureichendes Olen macht ihren Garantieanspruch für den Motor zunichte.

8.2.1 Kraftstoff und Olen

8.2.2 Tabelle fur Kraftstoffmischung

Benzin Liter	1	2	3	4	5
2-Takt Öl ml	25	50	75	100	125

8.2.3 Empfohlene Kraftstoffe

Manche Standardkraftstoffe sind mit sauerstoffhaltigen Verbindungen wie Alkohol oder Ether angereichert, um Vorschriften über Luftreinhaltung zu erfüllen. Der Motor arbeitet einwandfrei mit allen Fahrzeugkraftstoffen, einschließlich dieser angereicherten Kraftstoffe, sofern die oben genannten Mischungsverhältnisse eingehalten werden!

8.2.4 Olen der Kette und des Lagers

Jedes Mal, wenn Sie den Kraftstofftank auffullen, müssen Sie den Kettenoltank nachfüllen. Wir empfehlen Ketten-, Schieren- und Zährungsol, das Zusätze zur Herabsetzung von Reibung und Abnutzung enthalt, und die Teilchenbildung auf Schiene und Kette verhindert.

POWERPLUS POWEG2010 DE

9 BEDIENUNG

9.1 Prüfungen vor dem Anlassen des Motors (Abb.8)

Warnhinweis! Starten oder bedieren Sie die Säge nie, wenn die Schiene und die Kette nicht richtig aufgesetzt sind.

• Füllen Sie den Kraftstofftank (A) mit der richtigen Kraftstoffmischung auf.
• Füllen Sie den Öltank (B) mit dem richtigen Ketten- und Schienen öl auf.

9.2 Kaltstart

Die Kettenbremse betätigen (den Handschutzbügel nach vorn bewegen und einrasten lessen) (Abb. 9a).
Um die Säge anzulassen, drücken Sie den Schalter (EIN/AUS-Schalter) auf EIN (I) (Abb. 9b).
- Ziehen Sie die Starterklappe so welt hereaus, dass sie einrastet (Abb. 9c).
Die Säge auf einer festen, ebenen Fläché abstellen. Die Säge gut mit dem Fuß, wie abgebildet, festhalten. Einige Male scharf an der Starterleineziehen, bis die ersten Zündgeräuche zu horen sind (Abb. 9d).
Die Start-Einstellung der Starterklappe wird automatisch aufgehoben, wenn der Gasgriff betätigt wird (Abb. 9e).
- Krajtgän der Starterleineziehen, bis der Motor anspringt (Abb. 9f).
- Den Gashebel leicht nach unten drücken (Abb. 9g).
- Den Bremshebel zürückziehen, um die Kettenbremse zu losen (Abb. 9h).

9.3 Warmstart

Die Kettenbremse betätigen (Abb. 9i).
Den Schalter (Ein/Aus) auf ON (EIN)(I) stellen (Abb. 9j).
- Krajtg an der Starterleineziehen, bis der Motor anspringt (Abb. 9k).
Den Gashebel leicht nach unten drücken (Abb. 9i).
Die Kettenbremse loseN (Abb. 9m).

9.4 Wenn der Motor mit Kraftstoff übersattigt ist

Den Luftfilter ausbauen
Den Funkenschutzfilter ausbauen.
Die Maschine in einem Winkel von 45^ mit aufwärts gerichteten Sägeblatt aufstellen.
- An der Anlasserleine eineige Maleziehen
- Den Funkenschutzfilter reinigen und wieder einbauen
- Den Luftfilter wieder einbauen und ohne Choke starten.

9.5 Anhalten Des Motors (Abb. 9n)

• Lassen Sie den Gashebel los, und warten Sie, bis der Motor anhalt.
• Stellen Sie zum Anhalten des Motors den I/O-Schalter (EIN/AUS) auf O (AUS).

HINWEIS: Beim Not stopp einfach die KETTENBREMSE betätigten und den I/O-Schalter (EIN/AUS) auf O (AUS) stellen.

9.6 Betriebstest der Kettenbremse

Prufen Sie regelmäßig, ob die Kettenbremse ordnungsgemäß Funktioniert. Testen Sie die Kettenbremse vor dem ersten Schnitt, nach mehrmaligem Schneiden und auf jeder Fall nach Wartungsarbeiten an der Kettenbremse.

Testen Sie die Kettenbremse wie folgt:

• Legen Sie die Säge auf eine saubere, feste und ebene Unterlage.
• Lassen Sie den Motor an.
• Ergreifen Sie den hinteren Griff (A) mit der rechten Hand (Abb. 10).

POWERPLUS POWEG2010 DE

• Mit der linken Hand halten Sie den vorderen Griff (B) fest [nicht den Kettenbremshebel (C)] (Abb. 10).
• Drücken Sie den Gashebel auf 1/3 Geschwindigkeit und aktivieren Sie dann sofort den Kettenbremshebel (C) (Abb. 10).

Warnhinweis! Aktivieren Sie die Kettenbremse langsam und mit Bedacht. Die Sägearfichts berühren; die Säge farvne nicht herunterhängen.

Die Kette muss abrupt stoppen. Lassen Sie hiernach sofort den Betriebsausloser los.

Warnhinweis! Wenn die Kette nicht stoppt, schalten Sie den Motor aus, und bringen Sie die Säge zur Instandsetzung in einen Fachbetrieb.

• Wenn die Kettenbremse richtig Funktioniert, schalten Sie den Motor aus, und stellen Sie die Kettenbremse mit dem Bremshebel wieder auf ENTKUPPELT.

9.7 Olen der Sägekette / Führungsschiene

Ausreichendes Olen der Sägekette muss stets gewährleistet sein, um Reibung mit der Leitschiene zu verringern. Die Schiene und die Kette dürfen nie ohne Öl sein. Betreiben Sie die Säge mit zu weniger Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf, und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu weniger Öl erkennt man an Rauchentwicklung, Verfürbung der Schiene oder Teerbildung.

HINWEIS: Die Sägekettedehyrt sich während der Benutzung, insbesondere wenn sie neu ist, und sie muss gelegentlich justiert und nachgespannt werden. Eine neue Kette muss nach ca. 5 Betriebsminuten justiert werden.

9.8 Automatisches Ölungssystem

Die Kettensäge ist mit einem automatischen Ölungssystem mit Zahradantrieb ausgestellt. Dieses System versorgt die Schiene und die Kette automatisch mit dem richtigen Öl mange. Sobald der Motor beschleunigt wird, fließt auch das Öl Schneller zur Schienenplatte.

WARNHINWEIS! Das Kettenschmiersystem nur bei ausgeschalteten Motor einstehen!

Das Kettenschmiersystem wurde werkseitig auf ein mittleres Öl abgabe eingestellt. Bei Bedarf kann die Öl abgabe angepasst werden.

Zur Anpassung der Öl abgabe an der Einstellschraube unter an der Gehäusesite drehen (19) (Abb. 11).
- Eine Drehung im Uhrzeitigersinn verringgert die Öl abgabe, während beim Drehen gegen den Uhrzeitigersinn die Öl abgabe verstärkt wird.

9.9 Allgemeine Anleitungen Zum Schneiden

9.9.1 Falle

Fällen beweutet das Absagen eines Baumes. Kleine Baume mit einem Durchmesser von 15-18 cm wurden gewöhnlich mit einem Schnitt abgesagt. Bei größeren Bäumen müssen Kerbschnitte angesetzt werden. Kerbschnitte bestimmen dieichtigung, in die der Baum fallen wird.

POWERPLUS POWEG2010 DE

Fallen Eines Baumes:

ACHTUNG: Vor dem Schneiden sollte ein Rückzugspfad (A) geplant und freigelegt werden. Der Rückzugspfad sollte nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung verlaufen, wie in Abb. 12a dargestellt ist.

ACHTUNG: Beim Fällen eines Baumes an einem Hang sollte sich die Bedienungsperson der Kettensäge an der aufsteigenden Seite des Hanges aufhalten, da der Baum nach dem Fällen hochstwahrscheinlich den Hang herunterrollen oder -rutschen wird.

HINWEIS: Die Fallrichtung (B) wird vom Kerbschnitt bestimmt. Berücksichtigten Sie vor dem Schneiden die Anordnung größerer Zweige und die natürliche Neigung des Baumes, um den Fall weg des Baumes abzuschätzen.

ACHTUNG: Fällen Sie keinen Baum, wenn ein starker oder sich wechseln der Wind weht, oder wenn die Gefahr der Eigentumsbeschädigung besteht. Konsultieren Sie einen Fachmann für das Fallen von Bäumen. Fällen Sie keinen Baum, wenn er auf Leitungen treffen konnte, und verständigen Sie das für die Leitung zuständigeAmt, bevor Sie den Baum fällen.

Allgemeine Richtlinien Für Das Fällen Von Bäumen

Gewöhnlich besteht das Fällen aus 2 Hauptschnitten: Einkerben (C) und Fall schritt (D). Beginnen Sie mit dem oberen Kerbschnitt (C) gegenüber der Fallseite des Baumes (E). Achten Sie darauf, den unteren Schnitt nicht zu tief in den Baumstamm zu schneiden. Die Kerbe (C) sollte so tief sein, dass ein Ankerpunkt (F) in ausreichender Breite und Stärke erzeugt wird. Die Kerbe sollte breit genug sein, um das Fallen des Baumes so lange wie möglich zu kontrollieren.

ACKTUNG: Treten Sie nie vor einem Baum, der eingekerbt ist. Führren Sied den Fallschnitt (D) auf der anderen Seite des Baumes ca. 3,5 cm oberhalb der Kerbkante (C) aus (Abb. 12b).

Sagen Sie den Baumstamm nie vollständig durch. Lassen Sie immer einen Ankerpunkt. Der Ankerpunkt hält den Baum. Wenn der Stamm vollständig durchgesagt wird, konnen Sie die Fallrichtung nicht mehr kontrollieren. Stecken Sie einen Keil oder einen Fallhebel in den Schnitt, noch bevor der Baum unstabil wird und sich zu bewegen beginnt. Die Leitschiene kann sich dann nicht im Fallschnitt verklemmen, wenn Sie die Fallrichtung falsch einschätzten. Verwehren Sie Zuschauern den Zutritt zum Fallbereich des Baumes, bevor Sieihn umstoßen.

ACHTUNG: Prufen Sie vor Ausführung des endgültigen Schnits, ob Zuschauer, Tiere oder Hindernisse im Fallbereich vorhanden sind.

Fallschnitt:

• Verhindern Sie ein Festklemmen der Schiene oder der Kette (B) im Schnitt mit Holz- oder Plastikkeilen (A). Keile kontrollieren auch das Fällen (Abb. 12c).
• Wenn der Durchmesser des zu schneidenden Holzes länger ist als die Schienenlange machen Sie 2 Schnittte gemäß Abbildung (Abb. 12d).

POWERPLUS POWEG2010 DE

ACHTUNG: Wenn der Fallschnitt sich dem Ankerpunkt nähert, beginnt der Baum zu fallen. Sobald der Baum zu fallen beginnt,ziehen Sie die Säge aus dem Schnitt Heraus, stoppen Sie den Motor, legen Sie die Kettensäge ab und verlassen Sie den Bereich über den Rückzugspfad (Abb. 12a)

9.9.2 Entfernen Von Zweigen

Zweige werden vom gefällten Baum entfernt. Entfernen Sie Stützzweige (A) erst, wenn der Stamm in Längen geschritten ist (Abb. 13). Unter Spannung stehende Zweige müssen von unter hereauf geschritten werden, damit die Kettensäge sich nicht verklemmt.

ACHTUNG: Schneiden Sie nie Baumzweige ab, während Sie auf dem Baumstamm stehen.

9.9.3 Zuschneiden Der Länge

Schneiden Sie einen gefällten Baumstamm der Länge nach zu. Achten Sie auf einenugen Stand und stehen Sie oberhalb des Stammes, wenn Sie an einem Hang sagen. Der Stamm sollte, sofern möglich, abgestützt sein, damit das abzuschneidende Ende nicht auf dem Boden liegt. Wenn beide Enden des Stammes abgestützt sind und Sie in der Mitte schreiben müssen, machen Sie einen halben Schnitt von oben durch den Stamm und dann den Schnitt von unter nach oben. Dies verhindert ein Festklemmen der Schiene und der Kette im Stamm. Achten Sie darauf, dass die Kette beim Zuschneiden nicht in den Boden schreiben, Denn hierdurch wird die Kette sehr schnell stumpf. Stehen Sie beim Zuschneiden immer auf der oberen Hangseite.

• Stamm der Gesamtlänge nach abgestützt: Schneiden Sie von oben und achten Sie darauf, nicht in den Boden zu schreiben (Abb. 14a).

• Stamm an einem Ende abgestützt: Schneiden Sie zuerst 1/3 des Stammdurchmessers von unter nach oben, um ein Absplittern zu vermeiden. Schneiden Sie dann von oben auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 14b).

• Stamm an beiden Enden abgestützt: Schneiden Sie zuerst 1/3 des Stammdurchmessers von oben nach unter, um ein Absplittern zu vermeiden. Schneiden Sie dann von unter auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 14c).

HINWEIS: Die Beste Methode einen Baumstamm der Länge nach zuzuschneiden ist mit Hilfe eines Sägebocks. Ist dies nicht möglich, sollte der Stamm mit Hilfe der Zweigstrünke oder über Stützböcke angehoben und abgestützt werden. Stellen Sie safer, dass der zu schneidende Stamm safer abgestützt ist.

9.9.4 Zuschneiden Der Länge Auf Dem Sägebock

ZU Ihrer Sicherheit und zum Erleichtern der Sägerarbeiten ist die richtige Position für einen vertikalen langenzuschnitt erforderlich (Abb. 15).
VERTIKALES SCHNEIDEN:

• Halten Sie die Säge mit beiden Händen fest und führen Sie sie beim Schneiden rechts an ihren Körper vorbei.
• Halten Sie den linken Arm so gerade wie möglich.
• Verteilen Sie Ihr Gewicht auf beiden Fuß.

VORSICHT: Wahrend der Sägerarbeiten, achten Sie stets darauf, dass Sägekette und Führungsschiene ausreichend geött sind.

POWERPLUS POWEG2010 DE

10 WARTUNG

Alle Wartungsarbeiten an der Kettensäge, abgesehen von den in dieser Anleitung aufgelisteten Punkten zur Wartung, müssen von einem Fachmann ausgeführrt werden.

10.1 Vorbeugende Wartung

Gute, vorbeugende Wartung anhand eines regelmäßigen Kontrollprogramms und Pflegeverlangert die Lebenszeit und verbessert die Leistung der Kettensäge.

Folgende Wartungsprüfleide dient als Richtlinie für ein derartiges Programm. Reinigung, Einstellung und Teilewechsel kann unter bestimmten Umständen offen erforderlich sein, als angegeben ist.

Wartungsprüflese		pro gebr.	beteibs stunden
Komponente Aktion	Komponente Aktion		10	20
Schrauben/Muttern/Bolzen	Prüfen/Anziehen		V
Luftfilter	Reinigen oder ersetzen			V
Treibstoff /Öl filter	Ersetzen		V
Zündkerze	Reinigen/einstellen/ersetzen		V
Treibstoffschläuche	Prüfen	V
	Bei Bedarf ersetzen
Komponenten der Kettenbremse	Prüfen	V
	Bei Bedarf ersetzen

10.2 Winterwartung

Ohk Kettensage beotigt eine Wnterwartung. Bite kontaktieren Sie hierzu Ihren Hnder vor Ort.

Folgendes wird hierin eingeschlossen:

-Zündkerze ersetzen
-Kette scharfen
- Luftfilter reinigen (falls nötig ersetzen)
-Führungsschiene reinigen
- Olpumpe überprüfen
Sorgfaltige Reinigung
- Feinabstimmung und Probelauf

10.3 Luftfilter

ACHTUNG: Bedieren Sie die Säge nie ohne den Luftfilter. Staub und Schmutz wird ansonsten in den Motor gezogen und beschädigtihn. Halten Sie den Luftfilter sauber!

So Reinigen Sie Den Luftfilter :

• Entfernen Sie den Knopf (A), der die Abdeckung des Luftfilters festhalten, entfernen Sie die obere Abdeckung (B), indem Sie die Festhalteschraube der Abdeckung * lösen . Die Abdeckung * lässt sich jetzt abnehmer (Abb. 16a).
• Heben Sie den Luftfilter aus dem Luftkasten Heraus (Abb. 16b).
• Luftfilter mit Druckluft reinigen. Bei starker Verschmutzung den Filter in sauberem, warmem Seifenwasser reinigen. Danach mit klarem, kaltem Wasser abspullen. An der Luft vollständig abtrocknen halten.

HINWEIS: Es wird empfohlen, einen Vorrat an Ersatzfiltern zu haben.

POWERPLUS POWEG2010 DE

• Installieren Sie den Luftfilter. Installieren Sie die Abdeckung der Maschine/des Luftfilters. Vergewissern Sie sich, dass Riegel (E), Riegel (F) und die Abdeckung richtig angebracht sind. Ziehen Sie den Festhalteknopf der Abdeckung fest an)

ACHTUNG: Warten Sie die Säge nie, wenn der Motor noch heißt ist, damit Sie sich nicht Höhe oder Finger verbrennen.

10.4 Treibstoff-Filter (Abb. 17)

• Nehmen Sie die Treibstofftankkappe ab.
• Biegen Sie einen weichen Draht zurecht.
• Stecken Sieihn in die Öffnung des Treibstofftanks und haken Sie den Treibstoffschlauch ein. Ziehen Sie den Treibstoffschlauch behutsam zur Öffnung, bis Sieihn mit ihren Fingern ergreifen können.

HINWEIS: Ziehen Sie den Schlauch nicht ganz aus dem Tank heraus.

• Heben Sie den Filter (A) aus dem Tank heraus. Siehe Abschnitt TREIBSTOFF UND ÖL. Setzen Sie die Kappe des Tanks auf.
• Ziehen Sie den Filter mit einer Drehbewegung ab. Entsorgen Sie den Filter.
• Setzen Sie einen neuen Filter ein. Stecken Sie ein Ende des Filters in die Tanköffnung. Vergewissern Sie sich, dass der Filter in der unteren Tank ecke sitzt. Rücken Sie den Filter mit einem langen Schraubenzieher auf seinen richtigen Platz, sofern erforderlich.
• Füllen Sie den Tank mit frischem Treibstoff/Öl auf.

10.5 Zündkerze

HINWEIS: Damit die Säge problemlos lauft, muss die Zündkerze immer sauber sein und angemessen Abstand eingehalten werden.

• Drucken Sie den STOPP-Schalter herunter.
• Entfernen Sie den Knopf (A), der die Abdeckung des Luftfilters festhalten, entfernen Sie die obere Abdeckung (B), indem Sie die Festhalteschraube der Abdeckung * lösen . Die Abdeckung * länd sich jetzt abnehmer. (Bild. 18a)
• Ziehen Sie den Leitungsstecker (C) von der Zündkerze ab (D), indem Sie gleichzeitig an ihmziehen und ihndrehen(Bild.18b).
• Bauen Sie die Zündkerze mit einem Steckschluss für Zündkerzen aus.

VERWENDEN SIE KEIN ANDERES WERKZEUG.

• Prufen Sie die Elektrodenabstände mit der Leitungs-Fuhlerlehre und stellen Sie die Abstände auf 0,635 mm (0,025 Zoll) ein, falls erforderlich.
  Installieren Sie eine neue Zündkerze.

HINWEIS: Es muss eine Widerstands-Zündkerze als Ersatz verwendet werden.

HINWEIS: Dieses Funkzündungssystem entspricht allen Anforderungen der Bestimmungen für Interferenz-verursachende Geräte.

POWERPLUS POWEG2010 DE

11 REINIGUNG UND WARTUNG

11.1 Zährung der Leitschiene ölen:

WARNHINWEIS! Die Zährung der neuen Säge ist werkseitig im Voraus geött worden. Wenn Sie die Zährung nicht wie folgt ölen, fällt die Zahnscharfe und damit die Leistung ab, und Sie verlieren den Garantieanspruch.

Die Zährung der Leitschiene muss nach 25 Betriebsstunden oder nach einer Wochte Laufzeit geol't werden, je nachdem, welcher Fall mehr eintritt. Die Leitschiene vor dem Olen der Zährung grundlich saubern.

Werkzeuge Für Das Ölen:

Die Olspritze (Option) wird zum Auftragen von Öl auf die Zahlung der Leitschiene empfohlen. Die Olspritze besitzt eine Nadelspitze, die zum Auftragen von Öl auf die gezahnte Spitze erforderlich ist.

Zährung der Leitschiene olen:

WARNHINWEIS: Tragen Sie hochfeste Arbeitshandschuhe, wenn Sie mit der Schiene und der Kette umgehen.

• Schieben Sie den STOP-Schalter herunter.

HINWEIS: Zum Ölen der Zahlung der Leitschiene braucht die Sägekette nicht entfern't zu werden. Das Ölen kann während der Arbeit geschehen.

• Reinigen Sie die Zahlung der Leitschiene.
• Stecken Sie die Nadelspitze der Ölspitze (Option) in das Ölungsloch und spritzen Sie das Öl hinein, bis es an der AuBenseite der Zahnung hervortritt (Abb. 19).
• Drehen Sie die Sägekette mit der Hand. Wiederholen Sie das Ölen, bis die gesamte Zahlung geöl't.

11.2 Wartung Der Leitschiene:

Die meisten Probleme mit der Leitschiene halten sich vermeiden, wenn die Kettensäge gut gewartet wird. Eine unzureichend geölte Leitschiene und der Betrieb der Säge mit einer ZU STRAFFEN Kette tragen zur schllen Abnutzung der Schiene bei. Zur Verringerung der Schienenabnutzung werden folgende Schritte zur Wartung der Leitschiene empfohlen.

ACHTUNG: Tragen Sie bei Wartungsarbeiten stets Schutzhandschuhe.
Warten Sie die Säge nicht, wenn der Motor noch heißt ist.

11.3 Schäfen Der Kette:

Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schäfen zu halten. Wenn Sie sich das Scharfen ihrer eigenen Sägekette zutrauen, erwerben Sie die Spezialwerkzeuge beim professionellen Kundendienst.

Zum Scharfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und der richtigen Tiefe geschärft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort scharfen zu halten. Es ist nicht nötig den Sperrknopf nach dem Start der Motorsäge gedrückt zu halten. Er soll ein versehentliches Starten der Motorsäge verhindern.

POWERPLUS POWEG2010 DE

ACHTUNG: Bei nicht richtig geschärfter Sagekette erhöht sich die Rückschlaggefahr.

Zum Scharfen der Sagekette nur geeignetes Scharf-Werkzeug verwenden:

• Kettenfeile Rund
  -Feilenführung
• Kettenmesslehre.

These Werkzeuge sind im Fachhandel erhältlich.

• Eine scharfe Kette erzeugt wohlgeformte Spane.

Wenn die Kette Zähne. Wenn die Kette Sagemehl erzeugt, muss sie geschärft werden.

ACHTUNG: Alle Schneidezähe müssen gleich lang sein. Ungleiche Zahnlängen verursachen einen rauen Kettenlauf bis hin zum Kettenlauf bis hin zum Kettenriss.

Die minimale Länge der Schneidezähne muss 4mm sein. Danach Sägekette wechseln.
Die Winkel am Schneidezahn mussen eingehalten werden.
Fur das einfache Nachschleifen genugen 2 bis 3 Feilenstriche von innen nach auBen.

ACHTUNG: Nach 3- bis 4-mal eigenem Scharfen der Schneidezahne, Sägekette in einer Fachwerkstatt nachscharfen halten. Dabei wird auch der Tiefenbegrenzer nachgeschliffen, um den Abstand zu erreichen.

Kette Scharfen

Die Anstellung der Kettenglieder (Abb. 20) hängt vom Modell ab.

	POWEG2010
Abstand	9,525mm (3/8")
Stärke	1,27mm (0,05")

Tragen Sie beim Schärfen Schutzhandschuhe, und verwenden Sie eine Rundfeile von 4 mm Stärke. Die Schneidelemente)dürfen nur durch nach auBen gerichtetes Feilen geschaft werden (Abb. 21), wobei die in Abb. 20 vorgegebenen Werte unbedingt eingehalten werden müssen. Nach dem Schärfen mussen alle Schneidglieder dieselbe Breite und Lange aufweisen.

ACHTUNG: Eine scharfe Kette erzeugt wohlgemeformte Späne. Wenn die Kette Sagemehl erzeugt, muss sie geschärft werden.

3-4-mal nach dem jeweiligen Scharfen der Schneiden mussen Sie die Höhe der Tiefen prufen, und diese ggf. mit einer flachen Feile und der optional mitgelieferten Schablone tiefer legen, und dann die vordere Ecke abrunden (Abb. 22).

ACKTUNG: Eine richtig eingestellte Schnitttiefe ist ebenso wichtig wie eine richtig geschärefte Kette.

11.4 Leitschiene

Die Leitschiene muss alle 8 Arbeitsstunden umgekehrt werden, um eine gleichmäßige Abnutzung sicherzustellen. Reinigen Sie die Schienenrille und das Ölungsloch stets mit dem optional mitgelieferten Reiniger für Schierenrillen (Abb. 23).

ACHTUNG: Befestigen Sie eine neue Kette nie auf einer abgenutzten Zahlung oder auf einem Einstellung.

POWERPLUS POWEG2010 DE

Öldurchlässe

Öldurchlässe auf der Schiene sollenen gereinigt werden, um ein ordnungsgemäßes Olen der Schiene und der Kette während des Betriebs zu gewährleisten.

HINWEIS: Der Zustand der Oldurchlasse lässt sich leicht überprüfen. Wenn die Durchlasse sauber sind, spreht die Kette weniger Sekunden nach Anlassen der Säge automatisch Öl ab. Die Säge besitzt ein automatisches Ölersystem.

11.5 Wartung Der Kette

Kettenspannung:

Prufen Sie oft die Kettenspannung und stellen Sie sie so oft wie möglich nach, damit die Kette eng an der Schiene anliegt, jedoch noch locker genug ist, um mit der Hand gezogen werden zu können.

Einlaufen Lassen Einer Neuen Sägekette:

Eine neue Kette und Schiene muss nach weniger als 5 Schnitten nachgestellt werden. Dies ist normal während der Einlaufzeit, und die Abstände zwischen künftigen Nachstellungen werden größter werden.

ACHTUNG: Entfernen Sie nie mehr als 3 Glieder aus einer Kettenschlaufe. Die Zahlung konnte sonst beschädigt werden.

Ölen Der Kette:

Vergewissern Sie sich stets, dass das automatische Ölersystem richtig Funktioniert. Achten Sie auf einen stets gefüllten Öltank mit Öl für Ketten, Schieren und Zahlung.

Während der Sägerarbeiten müssen die Schiene und die Kette stets ausreichend geött sein, um Reibung mit der Leitschiene zu verringern. Die Schiene und die Kette dürfen nie ohne Öl sein.

Betreiben Sie die Säge trocken oder mit zu weniger Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu weniger Öl erkennt man an Rauchentwicklung oder Verfährung der Schiene.

12 TECHNISCHE DATEN

Modell:	POWEG2010
Hubraum	37,2 cc
Max. Achesbremskraft	1,2 kW
Blatlänge	355 mm
Schnittlänge des Sägeblatts	500mm
Kettenteilung	9,525 mm (3/8")
Kettenpegel	1,27 mm (0,05")
Leerlauf (max.)	3000 min-1
Empfohlenen Höchstdrehzahl, mit Schnittzubehör	10500 min-1
Fassungsvermögen Kraftstofftank	310 ml
Anti-Vibrationsystem	Ja
Antriebsrad	6 Zähne
Ölfassungsvermögen	210 ml
Kettenbremse	Ja

POWERPLUS POWEG2010 DE

13 SCHALLEMISSION

Gerauschemissionswerte nach den einschlögigen Normen gemessen. (K=3)

LpA (Schalldruck): 97 dB(A)

LwA (Schalleistung): 110 dB(A)

WARNHINWEIS: Wenn der Schaldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!

aw (Vibration):

Max. 5.0m / s^2

K=1,5m/s2

14 VERSTAEN DER KETTENSÄGE

Wenn Sie eine Kettensäge länger als 30 Tage verstauen, muss sie hierfür hergerichtet werden. Andernfalls verdunstet der im Vergaser befindlichen, restlichen Treibstoff und lasst einen gummiertigen Bodensatz zurück. Dies konnte den Start erschweren und teure

Reparaturarbeitenzur Folgehaben.

• Nehmen Sie die Treibstofftankkappe langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank
• Starten Sie den Motor und halten Sie ihn laufen, bis die Säge anhalt, um den Treibstoff aus dem Vergaser zu entfernen.
• Lassen Sie den Motor sich abkühlen (ca. 5 Minuten).
• Entfernen Sie die Zündkerze mit einem Kerzensteckerschlüssel.
• Geben Sie 1 Teelöffel sauberes 2-Takt-Ol in die Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Komponenten zu beschichten. Setzen Sie die Zündkerze wieder ein (Abb. 24).

HINWEIS: Verstauen Sie die Säge an einem trockenen Ort und welt entfernt von möglichen Entzündungsquellen, z.B. Ofen, Heißwasserboiler mit Gas, Gastrockner, etc.

Erneutes Auspacken Der Säge

Entfernen Sie die Zündkerze.
- Ziehen Sie rasch an der Starterleine, um überschüssiges Öl aus der Verbrennungskammer zu entfernen.
- Reinigen Sie die Zündkerze und achtenden Sie auf den richtigen Zündabstand; oder setzen Sie eine neue Zündkerze mit richtig Abstand ein.
- Bereiten Sie die Säge für den Betrieb vor.
- Füllen Sie den Tank mit der richtigen Treibstoff-/Ölmischung auf. Siehe Abschnitt TREIBSTOFF UND Öl

15 FEHLERSUCHE

PROBLEM	MÖGLICHE URSACHE	ABHILFE
Der Motor startet nicht, oder er startet, und setzen gleich wieder aus.	Falsche Startmethode Vergaser falsch eingestellt. Zündkerze verrußt. Leerer Kraftstofftank Einspritzpumpe für den Kaltstart wurde nicht (oft genug) betätig.	Beachten Sie die Anweisungen über das Starten des Motors (Kaltstart/Warmstart) Lassen Sie den Vergaser vom Fachhändler einstehen. Zündkerze reinigen/einstellen oder ersetzen. Befüllen Sie den Kraftstofftank mit dem richtigen Kraftstoffgemisch.
Der Motor startet, aber er arbeitet nicht mit voller Leistung.	Verstopfter Kraftstofffilter Falsche Choke einstellung Funkenfälligverschmutzt/verrußt. Luftfilter verschmutzt/verstopf. Vergaser falsch eingestellt.	Kraftstofffilter ersetzen. Choke auf RUN (voll geöffnet) stellen. Funkenfällger reinigen oder ersetzen. Luftfilter hereausnahmen und reinigen oder ersetzen. Lassen Sie den Vergaser vom Fachhändler einstellen.
Motor reagiert träge.	Vergaser falsch eingestellt. Luftfilter verschmutzt/verstopf. Alter oder falsch gemischter Kraftstoff.	Lassen Sie den Vergaser vom Fachhändler einstellen. Luftfilter hereausnahmen und reinigen oder ersetzen. Alten Kraftstoff ablassen (siehe Einlagern) und Gerät mit neuer, richtiger Mischung betanken.
Keine Leistung bei Vollgas.	Vergaser falsch eingestellt. Alter oder falsch gemischter Kraftstoff. Luftfilter verschmutzt/verstopf. Zündkerze verschmutzt/alt	Lassen Sie den Vergaser vom Krafthändler einstellen. Alten Kraftstoff ablassen (siehe Einlagern) und Gerät mit neuer, richtiger Mischung betanken. Luftfilter hereausnahmen und reinigen oder ersetzen. Zündkerze reinigen bzw. ersetzen.
Motor lauft unregelmäßig (Ausetzer).	Elektrodenabstand der Zündkerze falsch Funkenfälligverschmutzt/verrußt. Luftfilter verschmutzt/verstopf.	Zündkerze reinigen und Elektrodenabstand einstellen, oder Kerze ersetzen Funkenfällger reinigen oder ersetzen.. Luftfilter hereausnahmen und reinigen oder ersetzen.
Übermäßig starke Rauchentwicklung des Motors	Vergaser falsch eingestellt. Falsche Kraftstoffmischung.	Lassen Sie den Vergaser vom Fachhändler einstellen. Verwenden Sie die richtige Kraftstoffmischung (Verhältnis Benzin:2-Takt-Mischöl = 40:1).

POWERPLUS POWEG2010 DE

16 GARANTIE

Gemäß den einschlagigen gesetzlichen Bestimmungen gewähren wir auf these Produktie eine Garantie von 24 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
- These Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfallen oder Abänderungen; und auch nicht die Transportkosten.
- Schaden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfls nicht unter diese Garantie.
- Wir lehnen jeder Haftung für Verletzungen ab, die infolge des unsachgemäßigen Gebrauchs des Geräts eingetreten sind.
- Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführrt werden.
Weitere Informationen erhalten Sie unter der Tel.-N9: 00 32 3 292 92 90
Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei dann, Anderslautendes wurde schriftlich vereinbart.
- Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
- Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermaßiges Eindringen von Staub, wissenschaftliche Beschädigung (absichtlich oder durch grobe Fahrlösigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzahlung erhebt keinen Anspruch auf Vollständigkeit.
- Wenn wir einem Garantieverlangen nachkommen, verlangert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
- Altgeräte oder Alteile, die im Rahmen der Garantiarbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.
- Wir behalten uns das Recht vor, ein Garantieverlangen zusückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. grepfegt wurde (unzureichende Reinigung der Luftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
-itte haben Sie ihren Kaufbeleg gut auf, Denn er gilt als Nachweis des Kaufdatum.
- Das Gerät ist im Garantiefall dem Handler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugegeben.

17 UMWELT

Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.

18 KONFORMITÄTSERKLÄRUNG

Hiermit erklaren wir, VARO - Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Geräts: Benzin Kettensäge 37.2CC 350mm

Marke: PowerPlus

Modell:POwEG2010

den grundlegenden Anforderungen und anderen einschlagigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

2006/42/EC

Annex IV

Notified Body

TuV Sud - DE

2014/30/EU

2000/14/EC Annex V

LwA

Measured

106dB(A)

Guaranteed

110dB(A)

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN ISO 11681-1:2011

EN ISO 14982:2009

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Philippe Vankerkhove

Zertifizierungsmanager
