BRUGSANVISNING POWEG2010 PowerPlus

Advarsel: ikke start motoren før sagen er skikkelig preparer

Den nye motorsagen din ma ha kjetet justert, drivstofftanken fylt opp med korrekt drivstoffblanding og oljetanken fylt med kjectedmreolje for den er klar til a tas i bruk.

Nb: hvis det er tungt à dra kjedet rundt på sverdet, aller hvis det butter, er det for hoy spunning. Dette krever de følgende små justeringer:

POWERPLUS POWEG2010 NO

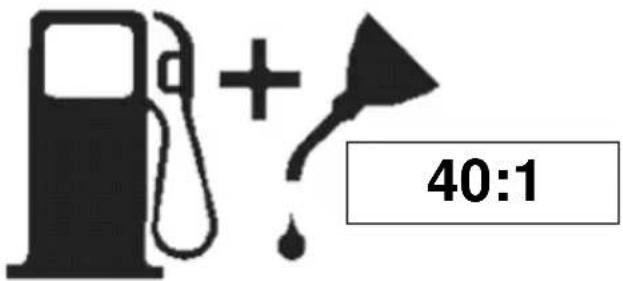

8.2.1 Drivstoff og sm-ringssymboler

8.2.2 Drivstoff blandingstabell

Bensin liter	1	2	3	4	5
Totaktsolje ml	25	50	75	100	125

8.2.3 Anbefalt drivstoff

• Aktiver kjeedbremsen (beveg händvernet fremover og fest det). (Fig 9a).
  For a starte sagen ma du trykke knappen (av-ka knappen) til on (i)stillingen.(fig. 9a)
• dra ut choken (A) til detpunktitet hvor den smekker på plass. (fig. 9b)
• Plasser sagen på et fast og jevnt underlag. Hold sagen godt på plass med foten, som illustriert. Trekk hardt i startsnoren flere ganger til du hører at motoren vil starte. (fig. 9d)
• Choken stanses automatisk nár du trykker pá gassen (fig. 9e).
• Trekk hardt i startsnoren til motoren starter. (Fig 9f)
  Trykklettpagassen (Fig 9g)
• Trekk bremsespaken tilbake for a lõsne kjedebremsen (Fig 9h)

9.3 Varmstart

Aktiver kjedebremsen. (Fig 9i)
- Sett PÅ/AV-bryteren til PÅ (I). (Fig9j)
- Trekk hardt i startsnoren til motoren starter (Fig 9k)
Trykklettpagassen.(Fig9i)
- Slipp opp kjedebremsen (Fig 9m)

9.4 Nár motoren er fylt med drivstoff:

Kontroller kjedebremsen på følgende mæt:

• Plaser sagen på et fast og flatt underlag hvor det er god plass.
• Start motoren.
• Ta tak i det bakre händtaket (A) med høyre händ (fig. 10).
• Med venstre hand tar du godt tak i det fremre handtaket (B) [ikke kjedebrems -handtaket(C)] (fig. 10).
• Klem på gass trigger to 1/3 throttle, aktiver på øyeblikelig kjedebrems-handtaket (C) (fig. 10).

Forsiktig: tuppen på tannhjulet på sagen har allerede blitt smørp på fabrikken. Hvis du ikke smører tuppen på sverdets tannhjul vil det resultere i at sagen virker)darlig eller ikke i det—hele+tatt, sa produsentens garanti blir ugyldig.

Advarsel: bruk tykke arbeidshansker nár du handterer sagen og kjedet.

Trykk pa stop knappen.

Nb: det er/DDvendig a fjerne sagkjedet for a smre tuppen av tannhjulet pa sverdet. Du kan smre mens du jobber.

Advarsel: bruk alltid vernehansker nár du vedlikeholder sagen. Ikke utfør vedlikehold nár motoren er varm.

POWERPLUS POWEG2010 NO

Advarsel: hvis du har et kjede som er slipt galt er det storre fare for kast.

• Minimum lenght de pâtennene mä vare 4mm. Hvis de er kortere bör du fjerne sagkjedet.
• Vinkler som tennene er under ma følges
  For a slitpe kjedet pa en enkel mate kan du dra filen 2-3 ganger fra innsiden og ut.

Advarsel: etter at du har slepet sagtennene 3 til 4 ganger bør du få sagkjedet slepet i et autorisert service-sted. Der vil de øgså slipe dybde stopperen som gør at du fær distanse.

Sliping av kjected

1 TILSIGTET BRUG 3
2 BESKRIVELSE (FIG A) 3
3 MEDFOLGENDE INDHOLD 4
4 SYMBOLER 4
5 SIKKERHED. 4
6 SIKKERHEDSFORANSTALTNINGER FOR TILBAGESLAG.....5
7 MONTERING 6
7.1 Monteringsværktog 6
7.2 Monteringskrav 6
7.3 Pamontering af svard / savkæde /koblingssskærm
7.3.1 Pamontering af sverd: 7
7.3.2 Pamontering af savkaeden: 7
7.3.3 Justering af savkaedens stramning.. 7
7.3.4 Justering af savkaeden.. 7
7.3.5 Test af den mekaniske kaedebremse 8
7.3.6 Test af kaedebremsen: 8
8 BRENDSTOF OG SMORELSE 9
8.1 Brændstof 9
8.2 Blanding af brændstof.. 9
8.2.1 Symboler for brændstofs og smøring 9
8.2.2 Brændstofblandingsskema 9
8.2.3 Anbefalet brændstof 9
8.2.4 Pasmoring af kede og sverd.. 9
9 ANVENDELSE 10
9.1 Motorkontrol for maskinopstart (Fig 8) 10
9.2 Koldstart af motoren 10
9.3 Varmstart 10
9.4 Nár motoren er mættet med brandstof 10
9.5 Stop af motoren (Fig 9n). 10
9.6 Test af kaedebremsen 10
9.7 Smoring af savkade og svard 11

POWERPLUS POWEG2010 DA

9.8 Auomatisk smoresystem.. 11
9.9 General savningsvejledning 11
9.9.1 Faelding 11
9.9.2 Afgrening af et faeldet trae 12
9.9.3 En stamme, der ligger på jorden 13
9.9.4 Savning med savhest. 13
10 VEDLIGEHOLDELSE 13
10.1 Praventiv vedligeholdelse 13
10.2 Vintervedligeholdelse 14
10.3 Luftfilter 14
10.4 Brændstofffilter (fig 17) 14
10.5 Taendr.. 15
11 VEDLIGEHOLDELSE 15
11.1 Vedligeholdelse af svardet 15
11.2 Smoring af kaeehjulskant: 15
11.3 Vedligeholdelse af svardet 16
11.4 Slibning af kaeden 16
11.5 Svaerdet 17
11.6 Vedligeholdelse af kaden 17
12 TEKNISKE DATA. 18
13 STOJ. 18
14 OPBEVARING AF MOTORSAV 18
15 FEJLFINDING OG -LØSNINGER 19
16 GARANTI 20
17 MILJ0 20
18 KONFORMITSETERKLÄRING. 21

POWERPLUS POWEG2010 DA

BENZIN MOTORSAV 37.2CC 350MM POWEG2010

1 TILSIGTET BRUG

Disse motorsavsmodeller er beregnet til lejlighedsvis brug af husejere, campister og lign. Til normale formål sasom rydning, beskæring og savning af brænde etc. Motorsaven er ikke beregnet til længerevarende brug. Hvis saven bliver brugt i længere tid ad gangen, kan det give kredsløbsproblemer i brugerens hænder på grund af maskinens vibrationer. Ikke egnet til erhvervsmaessig brug.

ADVARSEL! Læs af hensyn til sikkerhedenijkevejledning omhyggeligt, før maskinen tages i brug. Husk at medlevereijkebrugsanvising, hvisdu videregiver værktoget til tredjepart.

2 BESKRIVELSE (FIG A)

1. Savkaede

2. Svaerdskaerm

3. Styrestang

4. Savningsnagle

5. Kædebremshehandtag

6. Bundmøtrikker tilsværdet.

7. Forrestehandtag

8. Luftfilterskaerm

9. Starthandtag

10. Choker-handtag

11. Stop-knap

12. Justeringsskrue til savkaede

13. Sikkerhedshandtag

14. Kaedefang

15. Baghandtag / ledningsholder

16. Gashandtag

17. Olietanksdaeksel

18. Justeringsskrue for olietilforsel

19. Olietankdæksel

20. Primerpumper

SAVKAEDE MED LAVT TILBAGESLAG hjælper til kraftigt at reducere tilbageslaget, ellertds styrke, takket vare specialdesignede dybdemål og beskyttelsensted.

• KAEDEBREMSE er en sikkerhedsanordning, som minimerer risikoen for personskade ved tilbageslag ved at stoppe en savkaede i bevægelse på millisekunder. Kaedebremsen aktiveres

• Hvis STOPKNAPPEN aktiveres, stopper motoren øjeblikeligt. Stopknappen skal sættes i ON-position for at starte eller genstarte motoren.

• SIKKERHEDSHANDTAGET forbinder, at motoren acelererer utilsigtet. Gashandtaget kan/DDke klemmes, medmindre sikkerhedshaspen er trykket ned.

• KAEDEBREMSEHÄNDTAG beskytter brugerens venstre händ mod at glide af det forreste händtag, mens saven körer.

• KAEDEFANG mindsker skadesfaren, hvis savkaeden knækker eller falder af, mens saven kører. Kædefanget er designet til at fremse en roterende kæde.

ADVARSEL Pas pa tilbageslag. Hold motorsaven i et godt greb nár du bruger den. Læs og overhold, for din egen sikkerheds skyld, alle sikkerhedsforskrifterne i/DDne vejledning fR du bruger motorsaven. Forkert anvendelse kan forarssage alvorlige skader.

0ADVARSEL! Ved brug af benzindrevne maskiner skal de grundlaeggende sikkerhedsforskrifter, inklusiv dem herunder, altid overholds for at reducere risikoen for alvorlige personskader og/eller beskadigelse af maskinen.

POWERPLUS POWEG2010 DA

3 MEDFØLGENDE INDHOLD

Fiern al emballage.
Fjern resterende emballage og forsendelsesmaterialie (om nodvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
Opbevar emballagen sa lang tid som muligt indtil garantiperiodens ophor. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL Emballage er/DDle legetoj! Born ma ikke lege med plastikposer! Risiko for kvaelning!

1 Benzin motorsay 37.2cc 350mm

1 taendrørsnøgle

1 Instruktsbog

1 rundfil

1 kæde

1 lille skruetækker

1svaerd

2 unbrakonogle til fastgorelse af kedesvær

1svaerdbeskyttelese

1 flaske til 2-taktsolie (tom)

Kontakt venligst forhandleren, när der mangler dele, aller de er beskadigede.

4 SYMBOLER

I donne brugervejledning og/eller pa maskinen anvendes der folgende piktogrammer:

Anvendelse af beskyttelse mod støj anbefales	Anvendelse af beskyttelsebriller anbefales.
Drug handsker	Læs vejledningen før brug
Symboliserer risiko for personskader eller skader på værktøj.	I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.

5 SIKKERHED

• En motorsav mA aldrig betjenes med kun en hand, da dette kan pafre brugeren, hjælpere og/eller omkringstaende alvorlige kvæstelser! En motorsav er designet til at blive betjent med to hænder.
• Betien aldrig en motorsav, hvis du er udmattet, påvirket af stoffer, alkohol eller medicin.
• Brug sikkerhedsfoctj, taetsluttende toj samt ojen-, hore- og hovedværn.
• Udvis altid forsigtighed ved handtering af brændstof. For at undgå ildebrand skal motorsaven flyttes mindst 3 meter væk fra brændstoffets papyldningssted, for motoren startes.
• Lad ikke andre personer vaere tæt på motorsaven,ningar den startes eller under savningen. Hold tilskuere og dyr vaek fra arbeidsområdet.
• Begynd aldrig at save før du har et ryddet arbejdsområde, et sikkert fodfæste og en planlagt tilbagetraekningsvei fra det faldende træ.
• Hold alle kripsdele væk fra saykæden, narr motoren kører.
• Inden du starter motoren, skal du sikre diq, at savkaeden ikke rorer ved noget.

POWERPLUS POWEG2010 DA

• Baer altid motorsaven med stoppet motor og sáledes, at sværdet og savkaeden vender bagud og med lyddæmperen væk fra kroppen.
• Betjen aldrig en motorsav der er beskadiget, justeret forkert aller som ikke er samlet komplet og sikkert. Kontroller at savkæden ikke flytter sigmere, nr gasreguleringsgrebet slippes.
• Sluk for motoren inden den saettes ned.
• Udvis ekstra forsigtighed nár du skæer småkrat og unngtræer, da tyndt materiale kan fanges i savkæden og blive slynet mod dig eller fä dig til at miste balancen.
• Nár du saver en gren, der er i spænd, skal du vare opmaerksom pa tilbagespring, sa du undgår at blive ramt, nar spændet i træfibrene løns.
• Hold händtagene törre, rene og fri for olie og brændstofblanding.
• Betjen kun motorsaven i-going ventilerede områder
• Brug ikke motorsaven i et træ medmindre du er specielt uddannet til dette.
• Al service på motorsaven, udober punkterne oplistet i betjenings- og vedligeholdelsesvejledningen, bør udføres af kompetente fagmænd.
• Nár du transporterer din motorsav, skal du sorge for, at skeden der passer til, sidder pa sværdet.
• Betjen aldrig motorsaven tæt på brandbare væsker eller gasser uanset om det er udendørs eller indendørs, da det kanforallssage eksplosioner og/eller ildebrand.
• Der må ikke pafvldes brændstof, olie eller smørelse, mens motoren kører.
• Anvend det rigtige værktøj: brug ikke saven til andet end træ. Anvend ikke motorsaven til formal den ikke er beregnet til. Motorsaven mA eksempelvis ikke bruges til at save i plastik, murværk og lignende materialer.
• En forstegangsbruger bør instrueres i brug af motorsaven af en erfaren bruger.
• Hold aldrig motorsaven med kun en hand. Det er umuligt at kontrollere reakionskræfterne, og du kan miste kontrollen over saven, hvilket kan resultere i, at sværdet og kæden springer eller glider hen over træet.
• Motorsaven er kun beregnet til udendørs brug. Lige sa snart motoren startes afgiver motorsaven giftig udstødningsgas, der bade kan vare usynlig og duftlo. Motorsaven kan generere smuld, tage og dampe, som indeholder kemikalier, der kan skade forplantningsevnen. Pas pa skadeligt smuld, tage (eksempelvis savsmuld eller olietage fra kædesmørelsen) og beskyt dig sely ordentlich.
• Brug handsker og hold dine hænder varme. Langvarig brug af motorsave udsetter brugeren for vibrationer, der kan forårsage raynaud's sygdom, hvide fingre. Brug handsker og hold dine hænder varme for at mindske risikoen for hvide fingre. Hvis der ses nogen af symptomerne på hvide fingre, skal der straks søges lægehjælp.
  Sæt motorsavens takkede stødfanger direkte bag på det hængslet beregnet dertil og drej saven rundt om dette punkt, sä stødfangeren körer mod træstammen.
• Brugeren må kun selv udskifte kæde, styreskinne og tændr. Sørg for at du altid udskifter delene med korrekt materiale som anført i manualens specifikationer.
• brugen afijke værktøj. Betjeningsvejledningen skal også altid felse med saver.

6 SIKKERHEDSFORANSTALTNINGER FOR TILBAGESLAG

Tilbageslag kan opsta nár spidsen aller enden af sværdet rer er objekt, aller nár træet lukker i og klemmer savkæden i snittet.

Beröring med enden kan i visse tilfælde forårsage en lynhurtig omvendt reaktion, der slårsværdet op og tilbage mod brugeren.

Nár savkæden bliver klemt langs bunden af sværdet, kan det trække saven fremad og væk fra brugeren.

Nár savkaeden bliver klemt langs toppen af sværdet, kan det skubbe sværdet hurtigt tilbage mod brugeren.

POWERPLUS POWEG2010 DA

Begge disse reaktioner kan bevirke, at du mister kontrollen med motorsaven, hvilket kan forårsage alvorlige persorskader.

• Hvis du har en grundlaeggende forståelse for tilbageslag, kan du reducere aller fjerne overraskelsemomentet. Pludselig overraskelse medvirker til uheld.
• Hold et godt fast greb på saven med begge hænder narr motoren kører; hold hjre.Hand på det bageste handtag og den venstre på det forreste. Et fast greb reducerer tilbageslag og bibeholder kontrollen over saven. Giv aldrig slip!
• Kontroller at området, hvor du saver, er fri for forbinderger. Lad aldrig sværdets spids røre en kævle, gren eller andre forbinderger, som ville kinne rammes, mens du betjener saver.
• Sav ved hove motoromdrejningstal.
• Sav ikke over skulderhøjde.
  Følg producentens filings- og vedligeholdelsesveiledning for savkaeden.
• Brug kun udskiftningssvær od -kæder, der er anbefalet af producenten eller tilsvarende.

Bemerk: en savkæde med lavt tilbageslag er en kæde, som har levet op til tilbageslagsforskritterne.

Advarsel: tilbageslag kan medføre farligt kontroltab af motorsaven og kan resultere i alvorlige eller dødelige skader på brugeren, og alle andre der stared iærheden. Pas alto på roterende tilbageslag og klemningsstilbageslag, daß disse udgør en stor fare for brugeren af motorsaven og er de primære ulykkesårsager.

Paspa:

Roterende tilbageslag(fig. 1)

A = tilbageslagsbane
B = tilbageslagets reaktionszone

Skub (klemningstilbageslag) og træk reaktioner (fig. 2)

Bemerk: arbejdshandlingerne beskrevet herunder kan variere en smule afhengig af, hvilken motorsavsmodel, du har kocht.

7.1 Monteringsværktøj

Du skal bruge følgende værktøj til at montere din motorsav:

• Kombineret skruenøgle-skruetækker (folger med maskinen)
  Kraftige arbejdshandsker (folger ikke med maskinen)

7.2 Monteringskrav

Advarsel: motoren mä ikke startes För saven er klargjort ordentlich.

För din nye motorsav er klartilbrug, skal den have justeret kæden, pafyldt korrekt brændstof på brændstoftanken og pafyldt olietanken med smoreolie til kæden.

brugsvejledningen før du anvender motorsaven. Vær ekstra opmaerksom pa alle sikkerhedsforskrifter.

Betjeningsvejledningen er bade en referenceguide og en handbog, som giver generel information om montering, brug og vedligeholdelse af saven.

POWERPLUS POWEG2010 DA

7.3 Pâmontering af sværd / savkæde /koblingsskaerm

Advarsel: anvend altid beskytteseshandsker ved händtering af kæden.

7.3.1 Pâmontering af sværd:

Anvend kun originale sværd, hvor oliens passage-rende (A) sidder som vist I (fig. 3a) for at sikre korrekt olietilførsel til sværd og kæde.

• Kontroller at kædebremsehandtaget er slæt fra (fig. 3b).
• Løsn møtrikkerne (B) fjern kædedækslet (C) ved at trække det lige ud, daekslet sidder godt fast(fig. 3c).
• Placer sværdets opslidsedeende over sværdbolten (F). Træk sværdet bag koblingstrommen (G) indtil sværdet stopper (fig. 3d).

7.3.2 Pamontering af savkaeden:

Brug altid kraftige beskyttelseshandsker, nr du handterer savkaden aller foretager justeringer pa savkaeden.

• Hold kæden i en bue SSESKEREKANTERNE (A) peger med uret.(fig. 4a).
• Sæt kæden rundt om kædehjulet (B) bag ved koblingen (C). Kontroller at ledene passer mellem kædehijulstændnerne (fig. 4b).
  Sæt koreledene ind i fordybningen (D) og videre rundt om kanten af sværdet (fig. 4b).

Bemark: det er normalt, at savkæden hælder lidd i den nederste Ende af sværdet.

• Træk sværdet fremad indtil kæden sidder stramt. Kontroller at alle koreledene sidder i sværdets fordybning.
• Kontroller at angelen sidder i sværdets nederste hul,.nr koblings-coveret monteres. Kontroller at kæden ikke glider af sværdet. Spænd sværdets bundskruer til med fingre ng følg instruktionerne for justering af stramningen i afsnittet om justering af savkædens stramning.

Bemerk: sværdets bundskruer strammes kun til med fingrene på dette tidspunkt, fordi det er nødvendigt at justere savkæden. Følg instruktionerne i afsnittet om justering af savkædens stramning.

7.3.3 Justering af savkaedens stramning.

Det er meget vigtigt, at savkæden er strammet korrekt til, og stramningen skal kontrolleres bade før motorsaven startes, og mens den er i brug.
Hvis der bruges tid på at foretage de pærveede justeringer, opnås der et bedre resultat ved savningen, og kædens levetid forlændes.

Advarsel: brug altoikraftige beskyttelseshandsker nár du handterer savkæden eller foretager justeringer på savkæden.

7.3.4 Justering af savkaeden

• Hold sværdets spids opad mens justeringsskruen (16) drejes med uret for at stramme kæden til. Hvis skruen drejes mod uret, reduceres kædens stramning. Kontroller at kæden er taetsluttende—hele vejen rundt om sværdet (fig. 5).

POWERPLUS POWEG2010 DA

• Efter savkæden er justeret, og mens sværdets spids stadig holdes opad, strammes bundskruerne sikkert til. Kæden er spændt ordentligt til,.nr den sidder stramt hele vejen rundt og kan trækkes rundt med handkraft.

Bemærk: hvis kæden er svær at rotere på sværdet, eller hvis den binder, er det fordi, den er for stram. I dette tilfælde kræves følgende mindre justering:

A. Løsn bundskruerne sa de kun er fingerstramme. Forminsk stramningen ved at dreje justeringsskruen langsomt mod uret. Kør kæden frem og tilbage på sværdet. Fortsæt justeringen indtil kæden roterer frit, men stadig sidder stramt. Forog stramningen ved at dreje justeringsskruen med uret.

B. Nár savkaeden er blevet strammet korrekt, holdes sværdets spids opad, mens de to bundskruer strammes ordentligt til.

Forsigtig: en ny savkæde strækker sig, og har derfor brug for at blive justeret after SSE lidt som 5 savsnit. Dette er normalt for en ny kæde og tidsrummet mellem fremtidige stramninger bliver hurtigt større.

Forsigtig: hvis savkæden sidder for l OST erler for stramt vil kædehjulet, sværdet, kæden og krumtappen blive slidt hurtigere. Se fig. 6 for information om korrekt stramning nár kæden er kold (a), varm (b) og som en vejledning til, hvornár savkæden har brug justering (c).

7.3.5 Test af den mekaniske kaedebremse

Motorsaven er udstyret med en kædebremse, som mindsker risikoen for tilbageslagsskader. Bremsen aktiveres, hvis der paføres tryk på bremsehandtaget, hvilket sker ved tilbageslag, da brugerens hand rammer handtaget. När bremsen er mekanisk styret, stopper kæden med det samme.

Advarsel: kædebremsens formål er at mindske risikoen for skader forvoldt af tilbageslag, men den kan ikke yde fuld beskyttelse, hvis motorsaven bruges uden omtanke. Test alto kædebremsen før saven bruges og regelmæssigt, mens den anvendes.

7.3.6 Test af kaedebremsen:

• Kädebremsen er slæt fra (kæden kan bevæge sig) narr bremsehandtaget er trukket tilbage og låst. Kontroller at kædebremsen stär i off-position. (fig. 7a)

• Kædebremsen er slæt til (kæden er stoppet) narr bremshåndtaget er trukket fremad og kædebremsens stär i on-positionen. Du bør ikke vare i stand til at bevæge kæden. (fig. 7b)

Bemærk: fremsehandtaget bør givc en klik-lyd i begge positiomer. Hvis der mærkes en stor modstand, ellr hvis handtaget ici kan sættes i begge positiomer, ma saven ici anvendes og skal straks indleveres til reparation hos en autorisert fagmand.

Lad ikke motoren køre med hj hastighed, mens kædebremsen er aktiveret.

POWERPLUS POWEG2010 DA

8 BRændSTOF OG SMØRELSE

8.1 Brændstof

Opna de bedste resultater ved at anvende blyfri benzin med et normalt oktantal blandet med olie til 2-takts benzin motorer i blandingsforholdet 40:1. Benyt blandingsforholdende i brandstofblandingsskemaet herunder.

Advarsel: der mA ikke fyldes rå benzin på motorsaven, da dette forårsager permanent maskinskade og ugyldiggore produktgarantien. Brug jegkebrændstofblandinger, der har været opbevaret i mere end 90 dage.

Advarsel: 2-takts olien skal vare af høj kvalitet, beregnet til luftkølede 2-takts motorer og have blandingsforholdet 40:1. Der mA ikke anvendes 2-takts olie med blandingsforholdet 100:1. Hvis motoren bliver beskadiget på grund af manglende smöring uggyldiggøres producentens motorgaranti.

8.2 Blanding af brandstof

Hæld olien i en godkendt brændstofbeholder og tilset derefter benzinen, sden bliver blandet med olien. Omrør derefter blandingen godt for at sikre at olien og benzinen bliver blandet ordentligt.

Adversel: Manglende smoring ugyldiggor motorgarantien. Benzinen og olien skal blandes i forholdet 40:1.

8.2.1 Symboler for brændstofs og smøring

8.2.2 Braendstofblandingsskema

Liter benzin	1	2	3	4	5
2-taktsolie ml	25	50	75	100	125

8.2.3 Anbefalet brændstof

Nogle typer standardbenzin er beriget med iltholdige forbindelser sasom alkohol erer aeter for at overholde bestemmelser vedrarende ren luft. Motoren er konstrueret til at kore godt palle typer bilbenzin, herunder disse typer af beriget benzin, sa lange at de ovennævnte blandingsforhold overholds!

8.2.4 Pasmoring af kae ge og svard

Olietanken skal fyldes op hver gang brændstoftanken genfyldes. Benyt altid kædehjulsolie af høj kvalitet, som indeholder additiver, der mindsker friktion og slid, og samtidig forebygger tjæredannelse på sværd og kæde.vi anbefaler, at du bruger vores reservedele til sværd og kæde.

POWERPLUS POWEG2010 DA

9 ANVENDELS

9.1 Motorkontrl for maskinopstart (Fig 8)

Advarel: saven ma aldrig startes eller bruges, medmindre sværdet og kæden er korrekt monteret.

• Päfyld brændstofftanken (A) med korrekt brændstoffblanding.
  Pafyld olietanken (B) med korrekt kae de- og svardolie.

• Aktiver kædebremsen (flyt beskyttelsesskaermen fremad og kobl den til).
  For opstart af saven trykkes kontakten (on/off kontakten) til on (i) positionen. (fig. 9b)
• Træk chokeren ud til den position, hvor den lasef fast (fig. 9c)
• Sæt saveren på en fast og jævn overflade. Hold saveren sikkert ved hjælp af din fod som vist på illustrationen. TrækHardt i startsnoren adskillige gange, indtil den første startlyd høres.(fig. 9d)
• Choke stoppes automatisk, nár der trykkes pá gashandtaget (fig. 9e).
• Træk herefterHardtɪstartsnoren indtil motoren starter. (Fig 9f)
  Tryk let ned pa gashandtaget. (Fig 9g)
• Træk bremsehandtaget tilbage for at frigore kædebremsen. (Fig 9h)

9.3 Varmstart

• Aktiver kaedebremsen. (Fig 9i)
• Flyt taend/sluk-knappen til ON (I)-positionen. (Fig9j)
• Træk herefter hårdt i startsnoren indtil motoren starter e. (Fig 9k)
  Tryk let ned pa gashandtaget. (Fig 9i)
• Frigør kædebremsen. (Fig 9m)

9.4 Nár motoren er mættet med brandstof

• Afmonter luftfilteret
  Fjern taendroret
• Placer maskinen i en vinkel på 45^ , säledes at sværdet peger opad.
• Træk et par gange i startsnoren
• Rengør taendrøret og saet det på igen
  Saat luftfilteret paigen og start uden choke

9.5 Stop af motoren (Fig 9n)

9.6 Test af kaedebremsen

Test kaedebremsen med jævne mellemrum.

Test kædebremsen ffor den feste savning, after omfattende savning og after enhver form for reparation af kædebremsen

Kädebremsen testes på følgende måde:

• Placer saven på en ren, fast og flad overflade.
• Start motoren
• Hold i det bageste handtag (A) med din højre hand (fig. 10).
• Hold det forreste handtag fast (B) med din venstre hand (ikke kaedebremsens handtag) (fig. 10).
• Klem gashandtaget til 1/3 kraft og aktiver øjeblikeligt kædebremsendtaget (C) (fig. 10).

POWERPLUS POWEG2010 DA

Advarsel: aktiver kædebremsen langsomt og med fuldt vidende. Kæden ma ikke røre ved noget; saver malne ikke tippe forover.

• Kæden bør stoppe øjeblikeligt. Slip omgående gashändtaget när den stopper.

Advarsel: sluk motoren og tag motorsaven med til det nærmeste autoriserede fagmand, hvis kæden ikke stopper.

• Sluk motoren og træk kædebremsen tilbage, hvis kædebremsen fungerer ordentligt.

Det er vigtigt, at savkaeden altid er tilpas smurt for at minimere friktionen med sverdet. Savkaeden og sverdet ma aldrig mangle olie.

Hvis der er for lidt olie på motorsaven formindskes savens effektivitet, savkædens levetid forkortes, kæden vil hurtigt blive slov og sværdet vil blive slidt ekstra meget på grund af overophedning. Mangel på olie ses ved røg, misfarvning af sværdet eller tjæreophobning.

Bemerk: savkæden strækkes under brug, især narr den er ny, og det er nødvendigt at justere og stramme den til med jævne mellelemrum. En ny kæde skal justeres after cirka fem minutters brug.

9.8 Auomatisk smoresystem

Motorsaven er udstyret med et automatisk koblingsdrevet oieringssystem. Systemet tilforer automatisk den korrekte maengde olie til sværdet og kæden, og olietilførslen øges i takt med motorhastigheden.

Der er ingen tilforselskontrol pa saven og olietanken vil lobe tcr for olie pa omtrent samme tid, som brændstoftanken Iober tcr.

Fare!! Fare for skader! Kædesmøringssystemet på ikke indstilles medmindre motoren er slukket!

Kædesmøringsystemet er blevet fabriksindstillet til at have et olieflow på mellemniveau. Flowet kan justeres om nødvendigt.

• Olieflowet indstilles ved at dreje på justeringsskruen der sidder forneden i sideren paskabinettet (19)(Fig 11)
• Drejes der med uret reduceres olieflowet, og drejes der mod uret formindskes olieflowet.

9.9 General savningsvejledning

9.9.1 Faeldning

Små træer på mellem 15-18 cm. I diameter saves normalt over i et enkelt snit. Større træer kræver indhak, som bestemmer traets faldretning.

Trafaelding:

Advarsel: der skal altid vare en planlagt og ryddet tilbagetrækningsvej (A) før fældningen pâbegyndes. Tilbagetrækningsvejen bør gå diagonalt tilbaget til bagenden af den forventede faldretning som vist i fig. 12a.

Forsigtig: hvis træet fældes på en skrænt, skal savens bruger stå på den opadgaende del af terrænet, idet træet sandsynligvis ruller eller glider nedad, after det er blevet fældet.

POWERPLUS POWEG2010 DA

Bemerk: faldretningen (B) bestemmes af indhakket. Tag placeringen af traets større grene samt dets naturlige hældning med i overvejelsene af traets faldretning, for der foretages nogen form for savning.

Advarsel: fæld aldrig træer i blæsevejr, i omskiftelig vejr eller hvis det udgør en fare for huse. Konsulter en professionnel træfælder. Fæld ikke træer, hvis der er fare for at de rammer el-ledninger; kontakt el-selskabet För du begynder at save.

Generelle retningslinjer ved træfældning:

Normal træfældning bestar af 2 primaere savninger: indhak (C) og fældesnit (D). Sav det øvre indhak (C) på den side, som træet skal vælte til. (E). Pas på du ikke laver det nedre fældesnit for dybt ind i stammen. Indhakket (C) skal ære dybt nok til at danne en fældekam (F) med tilpas vidde og styrke. Indhakket skal ære stort nok til at styre træets faldretning i sö lang tid som muligt.

Advarsel: gå aldrig ind foran et træ, som har fæt et indhak. Foretag fældesnittet (D) fra træets modsatte side og 3-5 cm over indhakkets kant (C) (fig. 12b).

Sav aldrig helt igennem stammen. Efterlad altid en faeldekam, der styrer treet. Hvis der saves helt igennem stammen, er der ingen konrol over traeets faldretning.

Sæt en kile eller fældestang i indhakket i god tid for træet bliver ustabilt og begynder at bevæge sig. Dette forebygger, at sværdet binder sig i fældesnittet, hvis du har fejiberegnet faldretningen. Kontroller at der ikke er nogen omkringstående, som står inden for det faldende træs radius, for du vælter det.

Advarsel: før det sidste snit laves, skal området genkontrolleres for tilskuere, dyr og forbinderinger.

Faeldesnit:

Benyt trae erer plastikkiler (G) til at forebygge, at sverdet ellr kaeden (H) binder sig fast i spittet. Kiler styrer ogsa faeldningen (fig. 12c).
Nar diameteren pa det trae det faeldes er stre end svardet skal der laves to snit som vist (fig. 12d).

Advarsel: Nár fældesnittetkommen tæt på fældekammen, bør træet begynde at vælte. Stop motoren, fjern saven fra snittet og læg saver pa jorden narr tæet begynder at vælte og forlad derefter området via tilbagetraekningsvejen (fig. 12a).

9.9.2 Afgrening af et faeldet tae

Fjern ikke støtende grene (A) før træet er savet i længder (fig. 13).

Advarsel: sav aldrig grene af mens du står på stammen.

POWERPLUS POWEG2010 DA

9.9.3 En stamme, der ligger pa jorden

Kontroller at du har et godt fodfeste og star overst pa skrænten i forhold til stammen, nár du saver pa skrænter.

Hvis det er muligt, bør træet understøttes sáledes, at den Ende, der saves af, ikke hviler på jorden.

Hvis stammen er understottet i begge ender, og du er ndt til at save i midten, sa lav et nedadgaende snit, som gär halvejs gennem stammen, og lav derefter undersrittet.

Dette forebygger at stammen klemmer sværdet og kæden. Kontroller at kæden ikke skærer ned i jorden, da dette hurtigt gør kæden slov. Nár du saver en stamme på en skrænt, skal du altidSTAp den overste side af skrænten.

• Stamme, der er stottet over hele dens længde: sav fra toppen, og undgå at save ned i jorden(fig. 14a).

• Stamme, der er understands i en ende: sav forst 1/3 a stammens diameter for neden for at undgå, at den splintres. Sav dernaest fra toppen af for at undgå klemning ved at modes med snittet fra neden (fig. 14b).

• Stamme, der er understottet i begge ender: sav forst 1/3 af stammens diameter fra oven for at undgå splintring. Sav dernaest fra neden for at undgå klemning ved at modes med det forste snit (fig. 14c).

Bemærk: den bedste MADE at understotte en stamme, der ligger ned, er ved at bruge en savhest. Hvis dette ikke er muligt, bør stammen hejses og understøttes med træstykker. Kontroller at stammen, der skal saves, er ordentlich understøttet.

For personlig sikkerhed og lethed ved savning er det yderst vigtigt at have den rigtige position ved vendret savning (fig. 15).

Vandret savning:

• Hold saven i et fast greb med begge hænder og hold saven til hjre for din krop, mens du saver.
• Hold højre arm sö strakt som muligt.
  Sta pa begge ben.

Forsigtig: kontroller at sværd og kæde bliver smurt ordentlich, mens saven kører.

10 VEDLIGEHOLDELS

Al service pa motorsaven, ud over de ting der er beskrevet i brugsvejledningens afsnit om vedligeholdelse, bør udfores af en fagmand.

10.1 Præventiv vedligeholdelse

Et godt præventivstedigheholdelsesprogram med regelmæssig inspektion og pleje forlænger motorsavens levetid og forbedrer dens ydeevne. Denne vedligeholdelsesliste er en guide til sádan et program. Rengøring, justering og udskiftning af dele kan i visse tilfæle de vare pakrævet oftere end vist i listen.

POWERPLUS POWEG2010 DA

Vedligeholdelsesliste		After hverbug	After antal timbrug
Komponent	Handling		10	20
Skruer/møtrikker/bolte	Inspicer/stram til		V
Luftfilter	Rengør eller udskift			V
Brændstofffilter/oliefilter	Udskift		V
Tændrør	Rens/juster/udskift		V
Brændstofslanger	Inspicer	V
	Udskift som nødvendigt
Bremsekædekomponenter	Inspicer	V
	Udskift som nødvendigt

Din kædesav kræver en vintervedligeholdelse. Kontakt til det formal din lokale forhandler.

Den indeholder falgende:

• Udskiftning af taendrør
• Slibning af kæde
• Rengøring af luftfilter (Erstatning om nødvendigt)
  Rengoring afsvaerd
• Kontrol af oliepumperpe
• Grundig rensnig
• Finindstilling og kontrl

10.3 Luftfilter

Forsigtig: anvend aldrig saven Eden luftfilter. Stov og snavs suges ind motoren og beskadiger den. Hold luftfilteret rent!

Rengoring af luftfilter

Fjern kuglehandtaget (A) der holder luftfilter-coveret på plads. Fjern det overste cover (B) ved at lnsne dets skruer. Coveret kan derefter Ioftes af (fig. 16a)
- Tag luftfilteret ud af luft-boksen. (fig. 16b).
- Rengør luftfilteret med trykluft, nár det er stærkt forurenet, vask filteret i rent, varmt sæbevand. Rens det i ren, kold vand. Luftør filteret helt igennem.

Bemærk: det er tilradeligt at have en beholdning reservefiltre.

• Pamonter luftfilteret. Pamonter motor/luftfilter-coveret. Kontroller at spærhage spærhage og cover sidder ordentlich. Stram coverets kuglehändtag ordentlich til.

Advarsel: for at undgå forbrændinger på hænder og fingre på der aldrig udføres vedligeholdelse på saven, mens motoren er varm.

10.4 Brændstofffilter (fig 17)

Fjern brandostofdaekslet.
- Buk et stykke staltrad (el. Lign.) Sá det har en krog for enden.
- Før traden ned i tankens abning og få brændstofslangen på krogen. Hiv slangen forsigtigt op mod tankens abning, indtil du kan na den med dine fingre.

Bemerk: trak seks slangen helt op af tanken

POWERPLUS POWEG2010 DA

• Løft filteret (A) ud af tanken.

• Træk filteret af med en rotationsbevgelse. Smid filteret ud.

• Pâmonter et nyt filter. Sæt filteretsende i tankens abning. Kontroller at filteret sidder i tankens nederste hjørne. Brug, om nødvendigt, en lang skruetækker til hjælp for at få filteret på plads.

• Fyld tanken med friskt brændstof / olieblanding. Se i afsnittet om brændstof og smørelse. Skru brændstofdækslet på.

10.5 Taendrør

Bemerk: hvis savens motor skal fungere optimalt, skal tændroret holdes rent og have det korrekte mellemrum

Tryk stopknappen ned.
Fjern kuglehandtaget (A) der holder luftfilter-coveret på plads, fjern det øverste cover (B) ved at løsne skruerne, der holder det. Coveret kan herefter løftes af.(fig. 18a)
- Afbryd derefter ledningsforbindelsen (C) fra tændrøret (D) ved at trække og rotere på samme tid (fig. 18b).
- Afmonter taendraret med en taendrørstopnogle
- Brug jegke andet værktøj til dette formål.
- Kontroller elektrodemellemrummet med kablets foler og saet mellemrummet til 0,635 mm. Hvis nødvendigt.
Pamonter et nyt tendrqr

Bemerk: der skal udskiftes med et modstandstendrør

Bemerk: gnisttændingssystemet overholder alle ice-forskrifter (interference-causing equipment).

11 VEDLIGEHOLDELS

11.1 Vedligholdelse af svardet

Det er pakrævet at smøre sværdets kædehjulskant (skinnen, der støtter og holder savkæden) regelmæssigt. Det er vigtigt, at vedligeholde sværdet ordentlich, som det er forklaret i dette afsnit, for at det fungerer optimalt.

11.2 Smoring af kaedehjulskant:

Forsigtig: kædehjulskanten på din nye sav er allerede blevet smurt på fabrikken. Hvis kædehjulskanten ikke bliver smurt, som det forklares herunder, vil det resultere i)darlig ydelse og kortslutning, hvilket gør produitgarantien ugyldig.

Det anbefales, at kædehjulskanten smores for hv er 25 timers brug ell en gang om ugen alt after, hvad kommer først. Rengor altid sværdets kædehjulskant grundigt, ffor den smores.

Smorpingsværktjoj:

Det anbefales, at bruge en smorekande (valgfri) til at tilfore fedtstof til svardets kædehjulskant. Smorekanden er udstyret med en naltangskant, som er nadvendig for at opna en effektiv pasmoring af fedtstof på kædehjulskanten.

Påsmøring af kædehjulskanten:

Advarsel: brug alto arbejdshandsker nár du arbejder med sværdet og kæden.

POWERPLUS POWEG2010 DA

Tryk pa stopkontakten

Bemerk: det er ikke nødvendigt at fjerne savkaeden for at smøre sværdets kædehjulskant.

Rengor kaedehjulskanten
- Sæt smørekandens naltangskant ind i smørehulleit og sprøjt fert ind indtil det ses pa yderkanten af kædehjulet(fig. 19).
- Roter savkaeden med handkraft. Gentag smringsprocessen indtil hele kaedehjulskanten er blevet smurt.

11.3 Vedligeholdelse af sværdet

De feste problemer med sværdet kan undgås, hvis motorsaven vedligeholds ordentigt. Utilstrækkelig smaring af sværdet og brug af saven med en kæde, der sidder for stramt nedslider sværdet hurtigt. For at reducere sliddet på sværdet anbefales det at folge vedligeholdsesprocedurerne for sværdet.

Advarsel: brug altid beskyttelseshandsker ved vedligeholdelsesoperationer. Udfor ikke vedligeholdelse på maskinen, mens motoren er varm.

11.4 Slibning af kaeden

Hvis man ikke er en erfaren motorsavsbruger, anbefaler vi, at kæden slides professionelt hos denærmeste fagmand. Hvis du selv vil slibe kæden, kan det specielle værktøj kæbes i specialbutikker. Vi anbefaler uerfarne brugere, at de fär kæden slebet af en autorisert fagmand

Slibning af kæden kræver specielt værktøj for at sikre, at skæretøjet silbes ved korrekt vinkel og dybde. Hvis man ikke er en erfaren motorsavsbruger, anbefaler vi, at kæden silbes professionelt hos den nærmeste fagmand. Vi anbefaler uerfarne brugere, at de fart kæden slebet af en autoriseret fagmand

Adversel: hvis kæden ikke er slebet ordentligt, er der større fare for tilbageslag.

• Brug følgende værktøj til silibning af kæden:

-rundkadefil
- fil med blyindfatning
- kalibermål til kæden.

Dette værktøj kan købes i specialbutikker.

• For at fá velifornede savsmulddpartikler skal kæden vare skarp. Hvis der forekommertraegtigt pulver under savningen, skal savkaeden sliders.

Advarsel: alle skæretænder skal ∀ere lige lange. Hvis de har forskellige længder, kan saven risikere at køre ujævnt og endda knække.

• Taenderne skal vare mindst 4 mm. Lange. Hvis de er kortere end dette, skal savkaeden kasseres.
• Taendernes vinkler skal følges.
• For at slide kaeden skal filen blot rives 2-3 gange fra indersiden og ud.

POWERPLUS POWEG2010 DA

Advarsel: after 3-4 silbninger af skaretendnerne skal savkaden slibes hos en autoriseret fagmand. Her vil kædens dybdebegrænsning ogsa blive slebet, hvilket giver saveafstanden.

Kædeslibning

Kaedespaendingen afhaenger af modellen. (fig. 20)

	POWEG2010
Kædedeling	9.525mm (3/8")
Kædedybde	1.27mm (0.05")

Slib kæden med en rund 4mm.fil mens du bruger beskytteseshandsker. Skæretænderne skal altid files med udadgående ryk (fig.21). Vis hensyn til værdierne angivet i fig. 20. Efter slibningen skal alle skæretænder have den samme længe og bredde.

Advarsel: en skarp kæde producerer veldefinerede spaner. Nár kæden begynder at producere savsmuld, er det på tide at den bliver slebet.

For hv er 3-4 slibninger af skaretendnerne skal hjden pa dybdemalene kontrolleres, og hvis det er nodvendigt, skal de gores minre med den medleverede fladfil og skabelon (valgfri), derefter afrundes det forreste hjørne (fig. 22).

Advarsel: det lige sa vigtigt at justere dybdemälene, som det er at sliderkæden ordentigt.

11.5 Svaerdet

Sværdet bør vendes for hver 8 arbejdstimer for at sikre, at det slides ens overall. Hold sværdets fordybning og smorehullet ren med en dybderenser (valgfri) (fig. 23). Kontroller sværdets kædeskinner for slid regelmaessigt.

Advarsel: pamonter aldrig en ny kæde på et slidt kædehjul eller en selvindstillelig ring.

Olierender- sverdets olierender skal rengores for at sikre en ordentlig pasmoring af svard og kae de under brug.

Bemærk: olierendernes tilstand kan nemit kontrolleres. Hvis renderne er tosome, vil kæden automatisk sprejte olie i dem få sekunder after at saven startes. Saven er udstyret med et automatisk olieringssystem.

11.6 Vedligeholdelse af kaden

Kaedestramning:

Kontroller kædens stramning regelmæssigt, og juster den sa tit det er nødvendigt, for at kæden sidder tæt om sværdet, men dog stadig sa løst, at den kan roteres ved handkraft.

Tilkoring af ny savkaede

Nye kæder og sværd har brug for at blive justeret after sa lidt som 5 snit. Dette er normali tliköringsperioden, og intervallet mellem fremtidige justeringer øges hurtigt.

Advarsel: der mä aldrig fjernes mere end tre led fra kæden, da dette kan beskadige kædehjulet.

POWERPLUS POWEG2010 DA

Smoring af kaeden:

Kontroller at det automatiske olieringssystem altid virker ordentligt. Olietanken skal altid vare fyldt med kae-, svard- og kaedehjulsolie af høj kvalitet.

Tilpas pasmoring af svard og kede under brug er ndvendigt for at minimere friktionen med sveerdet.

Svær od kæde ma aldrig mangle smøreolie. Hvis saven bruges uten erer med for lidd olie vil det nedsætte savningseffektiviteten, afkorte savkædens levetid, gore kæden slv hurtigt og fere til ekstra meget slid pa sværdet på grund af overophedning. Mangel på olie ses ved røg og /eller misfarvning af sværdet.

12 TEKNISKE DATA

Model:	POWEG2010
Motorforskydning	37.2cc
Maks. aktelbremseeffekt	1.2 kW
Klingens længde	350 mm
Styretskærelængde	350mm
Kædedeling	9.525mm (3/8")
Kædetykkelse	1.27mm (0.05")
Motoromdrejningstal i tomgang (maks).	3000 min-1
Anbefalet maks. motoromdrejningstal med udstyr.	10500 min-1
Brændstoffkapacitet	310 ml
Antivibration	Ja
Kædehjul	6 tænder
Oliekapacitet	210ml
Kædebremse	Ja

13 STØJ

Stojvordier malt i henhold til den relevante standard. (K = 3)

Lydtryksniveau LpA 97 dB(A)

Lydeffektniveau LwA 110 dB(A)

BEMAERK:brug horeværn nár lydtrykket er over 85 dB(A).

Vibrationsniveau

Max. 5.0m / s^2 K = 1.5m / s^2

14 OPBEVARING AF MOTORSAV

Advarsel: en motorsav ma ikke opbevares i mere end 30 dage, uden at følgende procedurer følges. Hvis en motorsav skal opbevares i mere end 30 dage, kræver det opbevaringsvedligeholdelse. Hvisppe anvisninger ikke følges, vil det resterende brændstof i karburatoren fordampe, hvilket afterlader gummiagtige aflejringer, som kan give startproblemer og føre til omkostningsfulde reparationser.

Fjern brændstofdaekslet langsomt for at frigore det pres der matte vare i tanken. Drae derefter tanken forsigtigt.
- Start derefter motoren og lad den køre indtil saven stopper. Dette fjerner brandstof fra karburatoren,
Lad motoren kole af (ca. 5 min.)
- Afmonter taendrøret med en taendrørsnøgle.
- Hæld en teske 2-taktsolie ned i forbrændingskammeret. Træk langsomt i startsnoren adskillige gange sø olien overdækker de internekomponenter. Udskift tændrøret (fig.24).

POWERPLUS POWEG2010 DA

Bemerk: motorsaven skal opbevares på et tört sted og væk fra mulige antændelseskilder sasom ovne, varmtvandsopvarmere o.lign.

Nár motorsaven skal tages i brug igen:

• Afmonter taendroret.
• Træk hurtigt iændrøret for at fjerne overskydende olie fra forbrændingskammeret.
• Rengør tændrøret og indstil det med det korrekte mellemrum eller pamoner et nyt tændrør med det korrekte mellemrum.
• Klargør motorsaven til brug.
• Fyld tanken op med ordentligt brændstof / olieblanding. Se i afsnittet om brændstof og smørelse.

15 FEJLFINDING OG -LØSNINGER

PROBLEM	MULIG LØSNINGER	FEJLRETNING
Saven vil ikke starte eller starter, men kører ikke.	Forkerte opstartsprocedurer.Forkert karburatorindstillingBeskidt tændrør.Tom brændstoftank.Primeren ble榄 ikke trykket nok.	Følg instruktionerne i betjeningsvejledningen Få karburatoren instillet af en autoriseret fagmand.Rengør/indstil mellemrummet eller udskift tændrør.Fyld korrekt blandet brændstof på tanken.
Saven starter, men motoren kører for lav kraft.	Brændstofffilteret er tilstoppet.Händtaget står forskert.Beskidt gnistskærm Beskidt luftfilter.Forkert karburatorindstilling	Udskift brændstofffilteret.Sæt händtaget i run/kør-positionen.Udskift gnistskærmen.Afmonter, rengør og genmonter filteret.Få karburatoren instillet af en autoriseret fagmand.
Motoren hakker.	Forkert karburatorindstillingTilstoppet luftfilter.Olien er for gammad eller er ikke blandet rigtigt.	Få karburatoren instillet af en autoriseret fagmand.Udskift eller rengør luftfilteret.Dræn brændstoffkanten og påfyld friskt brændstof.
Ingen kraft underbelastning	Forkert karburatorindstilling.Olien er for gammad eller er ikke blandet rigtgt.Tilstoppet luftfilter.Beskidt tændrør.	Få karburatoren instillet af en autoriseret fagmand.Dræn brændstoffkanten (se afsnittet om opbevaring)/ påfyld frisk brændstoffblanding.Udskift eller rengør filteret.Udskift eller rengør tændrør.
Uregelmæssig kørsel.	Tændrørsmellemrummet er ikke justeret ordentlig.Tilstoppet gnistfanger.Beskidt luftfilter.	Rengør/indstil mellemrummet eller udskift tændrør.Rengør eller udskift ginsfangeren.Rengør eller udskift luftfilteret.
Stor røgafgivelse.	Forkert karburatorindstillingForkert brændstoffblanding.	Få karburatoren instillet af en autoriseret fagmand.Brug korrekt blandet brændstof (blandingsforhold 40:1)

POWERPLUS POWEG2010 DA

16 GARANTI

• Produktet dækkes af garanti i henhold til geldende retlige bestemmelsei en periode pa 24 maneder fra den forste købers købsdato.
• Garantien dækker alle materiale-ller Produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, sasom lejer, børster, ledninger, stik ell er tilbehør sasom bor, borebits, savklinger, osv., beskadigelseller defekter som følge af misbrug, ulykke erllerændringEller transportomkostninger.
• Beskadigelse og/eller defekter som ffolge af misbrug er heller ikke omfattet af nærveerende garanti.
  Vi fraskriver os ogsa alt ansvar for enhver personskade som folge af forkert brug af værktæjt.
• Reparationer mag kun udfores af et autoriseret kundeservicecenter til Powerplus-værktjoer.
  Du kan altid fã mere information pã tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærveende garanti, hvis skaden på apparatet er opstæt som fjge af uagt som vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsæltigt aller ved grov uagtsomhed), upassende anwendelse (brug til formal som apparatet ikke er egnet til), ukompétent brug (såsom ikke at respekttere instrukserne i dette vegledning), inkompétent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan/DD fre til forlaengelse af garantiperioden ellert pabegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
  Apparater ell er dele, som udskiftes under garantien, bliver Varo NV's eiendom.
  Vi forbeholder os retten til at afvise alle krav, hvis kobet ici kan bekræftes, ellr hvis det er tydeligt, at produktet ici har vaeret behoigt vedligeholdt. (rene udluftningsabninger, regelmæssig service af kulborster....)
  Kobskvitteringen skal opbevares som bevis pa kobsdatoen.
• Det samle de værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden)ammen med købsdokumentation.

17 MILJØ

Hvis maskinen skal skiftes ud after lang tids brug, ma den ikke bortskaffes som husholdningsaffald, men skal bortskaffes pa en miljømaessigt forsvarlig MADE.

18 KONFORMITETSERKLÄERING

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2350 Lier - Belgien, erklærer hermed, at

Apparatbeskrivelse: Benzin motorsav 37.2CC 350mm

Varemaerke: PowerPlus

Varenummer:POWEG2010

er i overensstemmelse med de vAESentlige krav og andre relevante bestemmelser i gaelende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet uyldiggør dette erklæring.

EU-direktiver (herunder eventuelle tillaeg frem til datoen for undertegtelsen):

2006/42/EC Annex IV Notified Body TuV Sud - DE

2014/30/EU

2000/14/EC Annex V

LwA

Measured

106dB(A)

Guaranteed

110dB(A)

Harmoniserede europaeiske standarder (herunder eventuelle tillag frem til datoen for undertegnelsen):

EN ISO 11681-1:2011

EN ISO 14982:2009

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Philippe Vankerkhove

Certificerings-manager
