GEBRUIKSAANWIJZING GTE 850 Wolf Garten

1 Middelste handgreep
2 Telescoopsteel
3 Installing edgen
4 Draadmes
5 Veiligheidsbeugel ter bescherming van de planten (Blue Power GTE 850)
6 In- en uitschakelaar
7 Bovenste handgreep met kabeltrekontlasting
8 Blue Power-knop (Blue Power GTE 850)

9 Instelling stand van de steel

10 Onderstel (GTE 845, Blue Power GTE 850)

11 Draadspoel
12 Tip-automaat

da

1 Midtergreb
2 Teleskopskaft
3 Indstilling kantning
4 Tradkniv
5 Plantebeskyttelsesbogle (Blue Power GTE 850)
6 Strömbrytare start-stop
7 Overgrep med kabeltraeaflastning
8 Blue Power Button (Blue Power GTE 850)
9 Indstilling skafthaelding
10 Korestel (GTE 845, Blue Power GTE 850)
11 Trådkassette
12 Tryk-automatik

fi

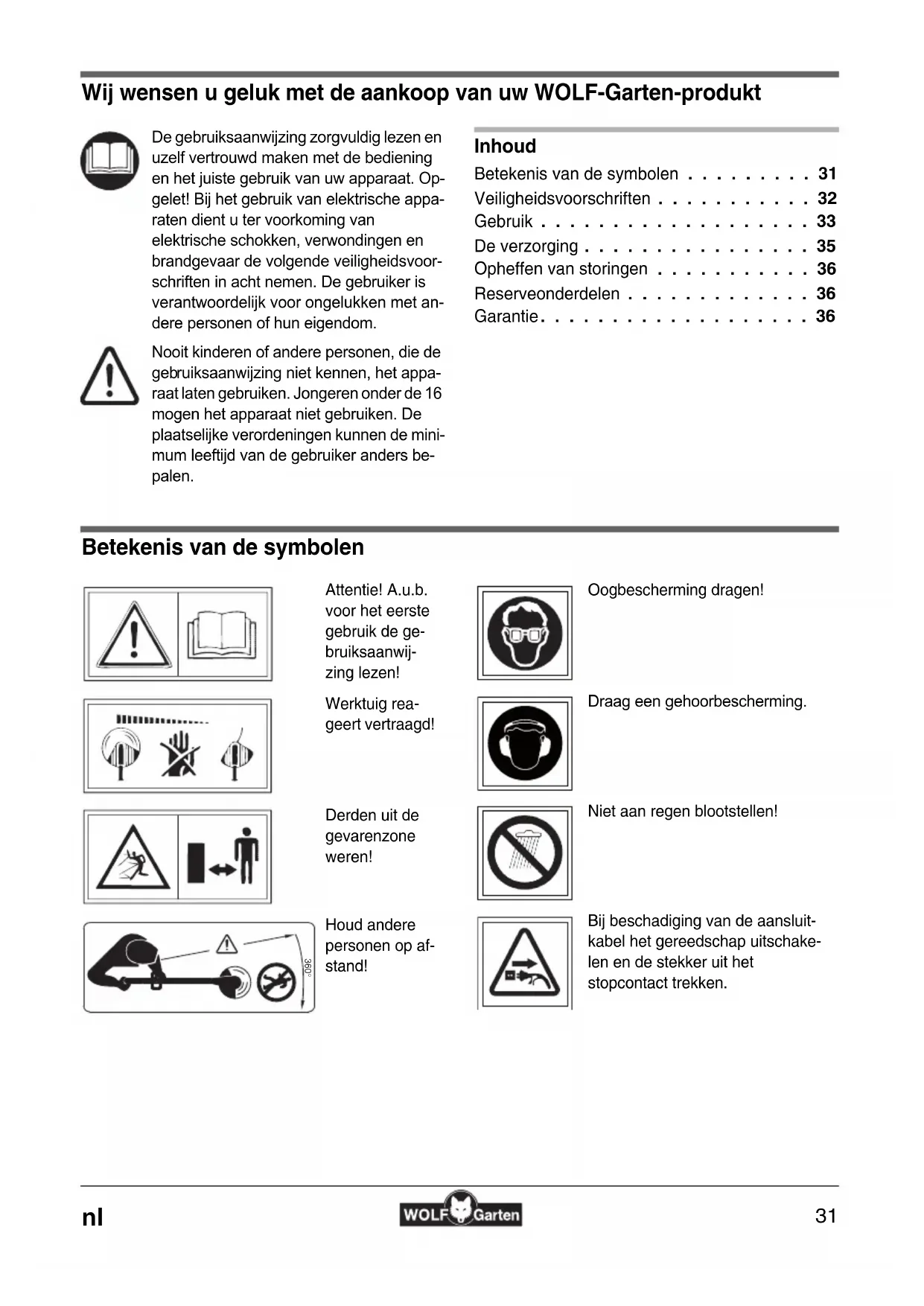

Wij wensen u geluk met de aankoop van uw WOLF-Garten-produkt

De gebruiksanaanjizing zorgvuldig lezen en uzelf vertrouwd make met de bediening en het juiste gebruik van uw apparaat. Opeget! Bij het gebruik van elektrische apparaten dient u ter voorkoming van elektrische schokken, verwondenen en brandgevaar de volgende veriligheidsvoorschriften in acht nemen. De gebruiker is verantwoordelijk voor ongelukken met andere Personen of hun eigendom.

Nooit kinderen of andere Personen, die de gebruiksaanwijzing nicht kennen, het apparaat lately gebruiken. Jongeren onder de 16 mogen het apparaat Niet gebruiken. Deplaatselijke verordeningen können de minimum leeftijd van de gebruiker anders bepalen.

Inhoud

Betekenis van de symbolen 31

Veiligheidsvoorschriften 32

Gebruik 33

Deverzoring 35

Opheffen van storingen 36

Reserveonderdelen 36

Garantie. 36

Betekenis van de symbolen

Attentie! A.u.b.
voor het eerste
gebruik de ge-
bruiksanawij-
zing lezen!

Werktuig rea- geert vertraagd!

Draag een gehoorbescherming.

Derden uit de gevarenzone weren!

Niet aan regen bloatstellen!

Houd andere personen op afstand!

Bij beschadiging van de aansluit-kabel het gereedschap uitschakelen en de stekkeruit hetstopcontact trekken.

Veiligheidsvoorschriften

Algemene aanbevelingen

• Algemene aanbevelingen voor graskanten, zoals Kleinere graskanten en gazons uit de partikuliere sektor. De draadmaier is nicht bestemd voor gebruik in parken, sportvelden en in de landbouw.

• Om verwondingen te voorkomen mag de draadmaier Niet worden gezruikt:

• voor het maaien van struiken en hagen;

• voor het maaien van bloemen;

• voor het verkruimelen van kompost.

• Deze apparaten zich er nicht voor bestemd om gebruikt te worden door Personen zonder ervaring en/of kennis of door Personen met beperkte psychische, sensorische en geestelijkke vermogens, tenzij ze onder toezicht staan of over het gebruik van deze apparaten werden geinstrueree drd Door Personen die verantwoordelijk zijn voor hun veiligheid.

• Personen diejonger zich dan 16aar mogen de apparaten Niet bedieren.
• Onderbreek het werknen met de machine, wan-neer Personen, vooral kinderen of huisdieren in de buurt zich.
• Er mag nicht met het apparaat gewerkt worden als er andere mensen (vooral kinderen) of dieren in de buurt+zijn. U bent voor eventuele verwondingen verantwoordelijk!
• Gebruik de machine alleen bij daglicht of bij een goede kunstmatige verlichting.
• De draadmaaier alleen bij droog waar gebruiken en Niet in de regen lately liggen.
• Monteer nooit metalen snij-elementen.

Voor gebruik

• Verwijder takken en andere objekten uit het gazon. Letijdens het gebruik op onregelmatigheden.
• De verlangkabel dient regelmatig op beschadigin gen en slijtage gekontroleerd te worden. Alleen dan gebruiken als de verlangkabel voor 100% in orde is.
• Het apparaat Niet gebruiken als de beschemkap of andere onderdelen zwaar beschadigd zich.

• Om veiligheidsredenen mogen alleen originele onderdelen van de fabrikant gebruikt worden. Let bij het verwangen van de onderdelen op de aanwijzingen.

• Voor het instellen of schoonmaken van het appar-. raat of voor controlleren of de aansluitkabel kapot is, het apparaat uitzetten en de stekker eruit halen.

• Voor het inschakelen van de machine en na botsingen, contrôleert u de machine op zichbare slijtage of beschadigingen en LAST uoodzakelijkre reparatiesuitvoeren.

Kabels

Maak uitsluitend gebruik van een verlangkabel met een minimale diameter van 3 × 1,5 ~mm^2 en een max. lengte van 25 ~m :

• wanner rubber slangleidingen, dan nichtichter dan type HO7RN-F

• wanner PVC slangleidingen, dan nicht lich-ter dan type HO5 VV-F (leidingen van dit type zichniet geschikt om constant in de open lucht gebruikt te worden - zoals bijv.: als onderaardse leiding voor de aansluiting van een tuinstekkerdoos, een vijverpomp of voor opslag in de open lucht)

• Ze要去en beveiligd zich gegen opspattend water.

• Gebruik een aardlekbveiliging (RCD) met een lekstroom van maximaal 30mA .
• Bevestig de aansluitkabel aan de kabelontlasting. Laat de kabel Niet gegen randen, punctige of scherpe voorwerpen aan schuren. Klem de kabel NietCUSSEN deuropeningen of raamkieren. Schakelvoorzieningen mogen Niet worden verwijderd of overbrudg (bijv. schakelhefboom verbinden met de duwstang).

Bij gebruik

• Houdt alsijd uw handen en voeten van de snijvoorziening weg, vooral wanner u de motor inschakelt.
• Wees attend op verwondingen aan de voorziening die voor het afsnijden van de draadlengte dient. Na het uittrekken van een neue draad houdt u de machine algtd in haar normale werkstand voordat deze worden ingeschakeld.
• De draadmaier bij gebruik parallel aan het gazon houden om verwondingsgevaar te voorkomen.
• Altijd een veilige afstand van de draaiende draad innemen.
• Oogbescherming en gehoorbescherming dragen!

• Draag geschikte kleding; geen kleding die gemakkelijk beschadigd kan worden. Draag stevige schoenen en bescherm uw benen door het dragen van een lange broek.

• Bij het lopen van de ene maar de andere werkplek dient de motor uitgeschakeld te zich.

• Wees vooral voorzichtig bij,achteruitlopen.
• Houdt de verlangkabeluitdebuurt van demaikop.
• Als de aansluitkabel gedurende het gebruik worden beschadigd,要去 deze onmiddelijk van het net worden gezehden. Kabel Niet aanraken voordat deze van het gezehden is.
• Het apparaat bij rustpauzes nicht onbeheerd lately liggen. Berg het veilig op.
• De in het apparaat geinstalleerde schakelaars mo-gen Niet verwijderd worden of door middel van om-leidingen uitgeschakeld worden.
• De draadcassette Niet gegen de bodem of de muur latent stoten. Als de draadcassette eenmaal is beschadigd, dan voelt u dit aan vibratie in de handgreep. Wanner het he geval is, dan dient de draadmaaier gekontroleerd te worden.

Na het gebruik

• Verwijder na het gebruik de voedingsstekker en controllerer de machine op beschadigingen.
• Let op bij het uitschakelen, want de motor loopt nog even door.

Wachten tot de motor stilstaat.
- Onderhouds-en reinigingswerkzaamheden aan het gereedschap, het verwijderen van de veiligheidsvoorzieningen of het wisselen van de draadcassete mogen alleenplaatsvinden nadat de motor is stilgezet, het snijgereedschap is uitgeschakeld en de netstekker uit het stopcontact is getrokken. Let op, alleen originele WOLF-Garten draadcassetes gebruiken. Montage-aanwijzigingen opvolgen.
- De draadmaier mag nicht met stromend water en vooral nicht onder hove druk gereinigd worden.
- Reparaties mogen alleen door de WOLF-Garten offi ciele werkplaatsen worden uitgevoerd.
- Let erop, dat luchtopeningen nicht zich verstopt.
- Berg de machine nicht op binnen handbereik van kinderen.

Afvalverwijdering

Afgedankte elektrische apparatuur mag Niet met het huishoudelijk afval meegegeven worden. Recycle apparatuur, accessoires en verpakking op milieuvriendelijk wijze.

Gebruik

Gebruikstijden

Gelieve de specifieke nationale verordeningen in acht te nemen.

Werkhoek

GTE 840 - GTE 845 - Blue Power GTE 850 A

De gazontrimmer heeft een 4-voudig verstelbare werkhoek. Dit stelt u in staat om ook de lastige en moeilijk toegangelijk plekken in uw tuin gemakkelijk te bereiken C.

1. Druk op de vastklik-knop. 3

2. Stel de gewenste werkhoek in steel klikt voorbaar vast.

VrijmaalenD

1. Houd het apparaat aan de bovenste en centrale handgreep vast.
2. Zwaai het apparaat in het halve cirkel voor het li-chaam langs (zonder de grond te raken).

Aanwijzing

• De optimale werkhoek voor vrij maaien is ongeveer 30^ .
• Hoog gras langzaam en trapsgewijs snijden.

Trimmen van graskanten

Met het trimmen van graskanten=kunt u overhangende graskanten moeiteloos trimmen E.

GTE 840 - GTE 845 - Blue Power GTE 850 A

1. Druk op de arreteerknop 1
2. Draai de snijknop 90^ (e snijkop klicht hoorbaar vast).
3. Druk op de arreteerknop 3
4. Stel de werkhoek in de steel klikt voorbaar vast).

GTE830B

1. Druk op de vergrendelingsknop 1.
2. Draai de snijkop 180^ tot hij vastklikt 2

Wielen

GTE 845 - Blue Power GTE 850

Voor een zo gelijkmatig möglichke getrimde graskant gebruikt u het best de wielen F. Wielen+zijn bijzonder geschikt voor het trimmen van graskanten.

Montage resp. hoogteverstelling volgens afbeeldingen G H J.

Stellengte instellen K

GTE 840 - GTE 845 - Blue Power GTE 850

1. Draai de draadbus los ①
2. Trek de telescoopsteel uit elkaar, tot de ideale steellengte is bereikt 2
3. Draai de draadbus weever vast 3

Middengreep instellen L

1. Draai de vergrendelingshendel aan de middengrep los ①
2. Schuif de middengreep in de gewenste hoogte 2
3. Span de vergrendelingshendel 3

Motorbeschembeugel/geleidingsrail en plantenbeschembeugel

Blue Power GTE 850 M

De motorbeschembeugel beschermt de motor gegen beschadigingen door slagen of stoten. Tegelijkkertijd dient de beschembeugel als geleidingsrail voor het comfortabele gebruik 1.

De plantenbeschembeugel beschermt struiken, bo-men en perkplanten.

Trek de plantenbeschembeugel van de snijkop af. Zet hem er weeop, zoals afbeelding at zien.

Laat de plantenbeschemende beugel omhoog geklapt als u gazonranden gaat bijwerken. 3.

Leid de kabel in de kabeltrekontlasting N

De trekontlasting in de handgreep voorkomt dat de verlangkabel onbedoeld losraakt.

• Breng a.u.b. de verlangkabel in de kabeltrekontlasting aan, zoals de afbeeling LAST Zien.

Aansluten op de wandcontactdoos (230 Volt, 50 Hz)

• Het apparaat slechts aansluiten op wandcontactdozen die gezekerd zichn met een 10-16 A zekering met. trage smeltveiligheid (of 16A zekeringautoaat).

Opmerking: Aardlekschakelaar

Deze veiligheidsvoorzieningen beschemmen gegen zware verwondingen bij het aanraken van beschadigde kabels, bij gebrekkige isolatie en in sommige geallen ook bij beschadiggen aan spanningvoerende kabels.

• We adviseren dat het apparaat slechts aangesloten worden op een stopcontact dat beschermd is met een aardlekschakelaar met een lekstroom van zicheer.
• Vervangende onderdelen zijn verkrijgbaar voor oude installations. Raadpleeg hiertoe een elektrotechnischvakman.

IN-/UIT-schakelen O

Attentie! Roterende draad

Gereedschap loopt door!

Apparaat inschakelen

• Druk de IN-/UIT-schakelaar en houd hem ingedrukt.

Apparaatuitschakelen

• Laat de IN-/UIT-schakelaar los.

Blue Power-knop O

Blue Power GTE 850

De "Blue Power"-toets maakt energiebesparend, milieupubewust en geluidarm werken möglichk bij een verlaagd toerental.

• Druk - terwijl de motor draait - de "Blue Power"-toets in om het toerental te verlagen 2
• Druk - terwijl de motor draait - opniew de "Blue Power"-toets in om het toerental wee te verhogen ②

Snijdraadtoevoer

GTE 840 - GTE 845 - Blue Power GTE 850

• Als de snijdraad door slijtage te kort worden, het toestel gewoon uitschakelen. De draad verstelt zich dan automatisch op de juiste lenghte bij.
  Bij elk in- en uitschakelen stelt de draad zich automatisch 6 - 8mm bij. Veelvuldig in- en uitschakelen zonder reden heeft daardoor een verhoogde slijtage van de draad tot gevolg.

GTE 830 P

• Het draaiende apparaat even gegen een harde ondergrond drukken, bijv. een trottoirtegel (aandrukkracht ca. 3 kg). Daardoor wordt ca. 2,5 cm snijdraad toegevoerd.

De verzorging

Reiniging

Let op! Ronddraaiende draad

Apparaat draaith na!

• Vór alle werkzaamheden aan het toestel de stekker uittrekken!

• U kunt de levensduur van uw trimmer verlengen door voor of na elk trimmen de ventilatiesleuven te reinigen en de grasresten aan de onderkant van het toestel te verwijderen.

Draadspoel verrangen

Let op! Ronddraiende draad

Apparaat draaith na!

• Vór alle werkzaamheden aan het toestel de stekker uittrekken!

Vóor het inschakelen: Gazontrimmer parallel met de bodem houden,,ondat andersgevaar voor lichamelijk letsel bestaat.

GTE 840 - GTE 845 - Blue Power GTE 850 Q

1. Spoeldeksel aan beiden kliksloten tegelijkertijd indrukken en verwijdenen ① . ②
2. Draadspoel verwijderen.
3. Eventuele vuilresten verwijdersen.
4. Draadspoel in de behuizing leggen 3
5. Draadeinde door het oog van de draaddoos halen

Om onbedoeld afwikkelen te voorkomen, haal de draad van de nieuwe draadcassette voor verranging Niet uit de houder 3

1. Spoeldeksel zodanig op de draadopname-inrichtingplaatsen, dat beiden kliksloten voelbaar vast klikken.

GTE 830 R

1. Spoeldeksel aan beiden blokkeernokken tegelijkertijd krachtig samenduwen en lostrekken 2.
2. Draadspoel verwijderen.
3. Eventuele verruiling verwijdersen.
4. Het draadeinde van deijke draadspoel door het draadoog in het huisdeksel steken en de spoel-cassette in het huisdeksel leggen 3

Let erop dat u de draadspoel zoals afgebeeld inzet.

1. Spoeldeksel zo op de draadspoelopname zetten dat de beiden blokkeernokken merkbaar vastklikken

Bij het inschakelen wordt de draad op werklengthe afgesneden. Gereedschap alleen in werkstand inschakelen.

Opheffen van storingen

Probleem Mogelijk oorzaak Opheffen door
Het nastellen van de snijdraad werkt Niet	• Spoel leeg. • Zie verwisselen van de draadcassette
	• Draad is afgeb broken en in de cassette te-ruggetrokken. • Draad heeft zichzelf om de spoel vastge-klemd.	• Draadcassette verwijderen en nervolgens de draad geleidelijk opwinden en nervolgens cassette waar monteren.
	• Draad is om de spoel gesmolten.	• Gesmolten draad verwijderen en nervolgens de draad waar geleidelijk opwinden en de cassette waar monteren.
	• Er is geen netspanning	• Inspecteer de elektrische voeding, maar anders een elektricien het defect herstel-len.
	• Kabel beschadigd ! Opgelet! Elektrische schok door kabelschade. Wanner de kabel doorgesneden of beschadigd is, slaan de zekering Niet altijd door. • Raak de kabel Niet aan voor men de stekker uit het stopcontact haalt.	• Beschadigde kabel要去 geheel worden verzangen. De kabel aflplakken met isola-tietape is verboden.

Bij alle overige storingen dient het apparaat bij een WOLF-Garten werkplaats aangeboden te worden.

Vóró alle werkzaamheden aan het toestel de stekker uittrekken!

Reserveonderdelen

Bestelnr. Artikelaanduiding Artikelbeschrijving
7136095 GT-F5 Draadcassette (GTE 830)
49ATS0--650 GT-F10	Draadcassette (GTE 840, GTE 845, Blue Power GTE 850)

Levering via uw dealer

Garantie

In elk land gelden de garantiebepalingen die door onze maatschappij of importeur worden uitgegeven. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of Produktiefout hiervan de oorzaak is. Neem voor een reparatie binnen de garantietermijn contact op met uw leverancier of de dichtst bijzijnde vestiging.

Atentie! Fir aflat in rotatie
