BEDIENUNGSANLEITUNG GTE 850 Wolf Garten

Originalbetriebsanleitung - de 6

Original operating instructions - en 12

1 Mittelgriff
2 Teleskopstiel
3 Einstellung Senkrechtschnitt
4 Fadenmesser
5 Pflanzenschutzbügel (Blue Power GTE 850)
6 Ein-/Ausschalter
7 Obergriff mit Kabelzugentlastung
8 Blue Power Button (Blue Power GTE 850)
9 Einstellung Stielneigung
10 Rader (GTE 845, Blue Power GTE 850)
11 Fadenkassette
12 Tipp-Automatik

en

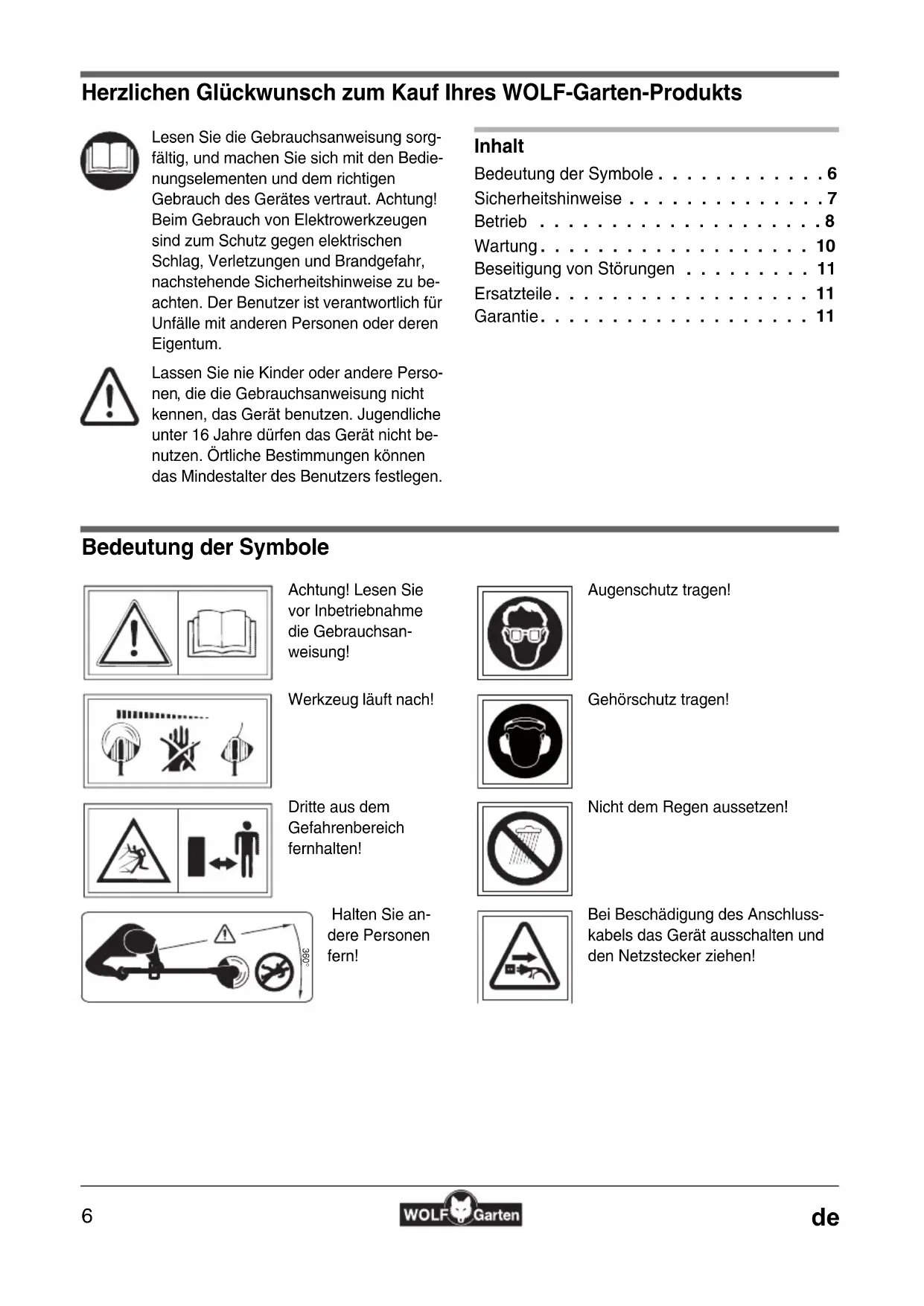

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Garten-Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elektrowerkzeugens sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheitshinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, das Gerät benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.

Inhalt

Bedeutung der Symbole. 6

Sicherheitshinweise 7

Betrieb 8

Wartung. 10

Beseitigung von Störungen 11

Ersatzteile 11

Garantie. 11

Bedeutung der Symbole

Achtung! Lesen Sie vor Inbetriebnahme die Gebrauchsanweisung!

Werkzeug lauft nach!

Dritte aus dem Gefahrenbereich fernhalten!

Halten Sie andere Personen fern!

Augenschutz tragen!

Gehorschutz tragen!

Nicht dem Regen aussetzen!

Bei Beschädigung des Anschluss-kabels das Gerät ausschalten und den Netzsteckerziehen!

Sicherheitshinweise

Allgemeine Hinweise

• Dieser Rasenkantentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich vorgesehen. Dieser Trimmer sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straβen usw. sowie in der Land-und Forstwirtschaft eingesetzt werden.

• Wegen körperlicher Gefährung des Benutzers darf der Rasentrimmer nicht gebraucht werden:

• zum Trimmen von Buseschen, Hecken und Strauchern;

• zum Schneiden von Blumen;

• zum Zerkleinern im Sinne der Kompostierung.

• Aus Sicherheitsgründen dürfen Jugendliche unter 16 Jahren sowie Personen, die mit der Handhabung nicht vertraut sind, diesen Rasentrimmer nicht benutzen.

• Das Gerätarf nicht in Betrieb genommen werden, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Höhe befinden; Sie sind für die Schäden verantwortlich!
• Unterbrechen Sie den Gebrauch der Maschine, wenn Personen, vor allem Kinder oder Haustiere in der Nähe sind.
• Benutzen Sie die Maschine nur bei Tageslicht oder gutter künstlicher Beleuchtung.
• Den Trimmer nur bei trockenem Wetter benutzen und nicht im Regen liegen halten.
• Montieren Sie nie metallische Schneidelemente.

Vor dem Einsatz

• Säubern Sie den Rasen von Fremdkörpersn wie Åste, Steine, Draht usw. Achten Sie auch während des Trimmens auf Fremdkörper.
• Das außen am Gerät installierte Anschlusskabel und das Verländerungskabel müssen regelmäß auf Beschädigung und Alterung (Brüchigkeit) untersucht werden. Nur in einwandfreiem Zustand benutzen!
• Benutzen Sie niemals ein Gerät mit beschädigten Schutzeinrichtungen oder Abdeckungen.

• Aus Sicherheitsgründen sind nur Originalersatzteile oder vom Hersteller freiigegebene Teile zu verwenden. Beim Austausch Einbauhinweise beachten!

• Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist, das Gerät ausschalten und den Netzsteckerziehen.

• Vor Inbetriebnahme der Maschine und nach jeglichem Aufprall prufen Sie die Anschlussleitung auf Anzeichen von Verschleib oder Beschädigung und halten Sie notwendige Reparaturen durchführten.

Kabel

• Verwenden Sie ausschließlich Veränderungskabel mit einem Mindest-Querschnitt von 3 × 1,5 ~mm^2 und einer max. Länge von 25 ~m :

• wenn Gummischlauchleitungen, dann nicht leichter als Typ HO7RN-F

• wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VV-F (Leitungen diesen Types sind für die ständige Verwendung im Freien nicht geeignet, wie z. B.: unterirdische Verlegung zum Anschluss einer Gartensteckdose, Anschluss einer Teichpumpe oder Lagerung im Freien)

• Sie,müssen spritzwassergeschützt sein.

• Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30mA .
• Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern setzen. Kabel nicht durch Turritze oder Fensterspalten quetschen. Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. Anbinden des Schalthebs am Führungs-holm)

Beim Arbeitsen

• Halten Sie immer Höhe und Fuß von der Schneideinrichtung entwickel, vor allem, wenn Sie den Motor einschalten.
• Seien Sie achtsam vor Verletzungen an der Vorrichtung, die zum Abschneiden der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie die Maschine immer in ihrer normalen Arbeitsposition, bevor sie eingeschaltet wird.
• Den Rasentrimmer beim Einsatzen parallel zum Rasen halten, da sonst Verletzungsgefahr gegeben ist.

• Auch beim Arbeiten Sicherheitsabstand zum rotierenden Faden einnehmen. Nicht in den rotierenden Faden greifen.

• Tragen Sie immer geeignete Arbeitskleidung; keine weite Kleidung etc. die vom Schneidwerkzeug erfasst werden kann. Festes Schuhwerk! Schützen Sie auch ihre Beine (z. B. durch lange Hosen).

• Augenschutz und Gehorschutzlagen!
• Beim Transport zu den einzelnen Arbeitsstellen ist der Motor abzustellen.
• Üben Sie besondere Vorsicht beim Rückwärtsgehen. Stolpergefahr!
• Halten Sie die Anschlussleitungen von den Schneidwerkzeugen fern.
• Wenn die Anschlussleitung während des Gebrauchs beschädigt wird, muss sie sofort vom Netz getrennt werden. Leitung nicht berühren bevors vom Netz getrennt ist.
• Bei Arbeitsunterbrechungen setzen Sie den Trimmer nie unbeaufsichtigt liegen.itte an einem sicheren Ort aufbewahren.
  Die am Gerät installierten Schalteinrichtungen dürfen nicht entfern oder überbrückt werden (z. B. durch Anbinden des Tastschalters am Griff).
  Die Fadenbox nicht auf den Boden stoßen und nicht an Mauerkanten anschlagen. Hat die Fadenbox einmal einen starken Stoß erlitten, ist auf eine verstärkte Vibration am Griff zu achten. Wenn dies der Fall ist, muss das Gerät von einer Kundendienstwerkstatt überprüft werden.

Nach dem Arbeitsen

• Ziehen Sie nach dem Gebrauch den Netzstecker und überprüfen Sie die Maschine auf Beschädigung.

• Beim Abstellen: Achtung, Gefahr! Schneidwerkzeug lauft nach!

• Immer den Stillstand des Schneidwerkzeuges abwarten.
  Wartungs- und Reinigungsrarbeiten am Gerät, das Abnehmer der Schutzeinrichtungen oder der Austausch der Fadenkassette dürfen nur bei stillgesetztem Motor und abgeschaltetem Schneidwerkzeug und nur bei abgezogenem Netzstecker vorgenommen werden. Nur Original Hersteller - Fadenkassetten verwenden, Einbauhinweise beachten!
• Der Fadenschneiderarf nicht mit flieBendem Wasser,insbesondere nicht unter Hochdruck gereinigt werden.
• Reparaturen am Gerät dürfen nur von Original-Hersteller - Service-Stationen und autorisierten Werkstätten vorgenommen werden.
• Achten Sie darauf, dass Luftöffnungen frei von Verschmutzungen sind.
• Lagern Sie die Maschine nicht in Reichweite von Kindern.

Entsorgung

Elektrogeräte gehoren nicht in den Hausmull. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Betrieb

Betriebszeiten

• Bitte regionale Vorschriften beachten.
• Erfragen Sie die Betriebszeiten bei ihrer örtlichen Ordnungsbehörde.

Arbeitswinkel

GTE 840 - GTE 845 - Blue Power GTE 850 A

Der Rasentrimmer verfügt über einen 4-fach verstelltbaren Arbeitswinkel. Dadurch konnen Sie problematische und schwer zugängliche Stellen im Garten bequem erreichen C.

1. Drücken Sie den Arretierknopf 3
2. Stellen Sie den Arbeitswinkel ein a b c d Der Stiel rastet hörbar ein.

Freischneiden D

1. Halten Sie das Gerät am Ober- und Mittelgriff.
2. Schwingen Sie das Gerät halbkreisformig vor dem Körper (ohne Bodenkontakt).

Hinweise

• Der optimale Arbeitswinkel für das Freischniden beträgt ca. 30^ .
• Hoheres Gras langsam und stufenweise schneiden.

Kantenschnitt

Die Funktion des Kantenschnits erfolgt ein prazises Trimmen entlang der Rasenkante E.

GTE 840 - GTE 845 - Blue Power GTE 850 A

1. Drücken Sie den Arretierknopf 1
2. Drehen Sie den Schneidkopf um 90^ der Schneidkopf rastet hörbar ein).
3. Drücken Sie den Arretierknopf 3
4. Stellen Sie den Arbeitswinkel ein Über Stiel rastet hörbar ein).

GTE 830 B

1. Drücken Sie den Arretierknopf 1
2. Drehen Sie den Schneidkopf um 180^ bis zum Einrasten ②.

Rader

GTE 845 - Blue Power GTE 850

Um einen gleichmäßig hohen und sauberen Schnitt zu erzielen, sollte man die Räder verwenden F.
Montage bzw. Hohenverstellung gemäß Abbildungen G H J.

Holmlänge einstellen K

GTE 840 - GTE 845 - Blue Power GTE 850

1. Losen Sie die Gewindehülse 1
2. Ziehen Sie den Teleskopstiel auseinander, bis die ideale Holmlänge erreicht ist ②
3. Drehen Sie die Gewindehülse fest 3

Mittelgriff einstellen L

1. Losen Sie den Arretierhebel am Mittelgriff ①
2. Schieben Sie den Mittelgriff in die gewünschte Höhe 2.
3. Spannen Sie den Arretierhebel 3

Motorschutzbügel/Führungsschiene und Pflanzenschutzbügel

Blue Power GTE 850 M

Der Motorschutzbügel schützt den Motor vor Beschädigungen durch Schlag oder Stoß. Gleichzeitig dient der Schutzbügel als Führungsschiene für den komfortabilen Betrieb ①.

Der Pflanzenschutzbügel schützt Straucher, Bäume und Beetpflanzen.

• Ziehen Sie den Pflanzenschutzbügel vom Schneidkopf ab und steckenihn wie abgebildet wieder auf ②.

Beim Kantenschmitt muss der Pflanzenschutzbügel umgesteckt bleiben 3

Kabel in die Zugentlastung führen N

Die Zugentlastung im Führungsgriff verhindert ein unbeabsichtiges Lös des Verlängerungskabels.
- Bitte befestigen Sie das Verlängerungskabel wie abgebildet in der Zugentlastung.

Anschluss an die Steckdose (230 V, 50 Hz)

• Das Gerät nur an Steckdosen anschließen, die mit einer 10-16 A Sicherung träge (oder LS-Schalter Typ B) abgesichert sind.

Hinweis: Fehlerstromschutzeinrichtung

Die Schutzeinrichtungen schützen bei Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimmen Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.

• Wir empfehlen, das Gerät nur an Steckdosen anzuschließen, die mit einer Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA abgesichert sind.
• Für Alt-Installationen gibt es Nachrustsätze. Sprechen Sie mit der Elektro-Fachkraft

Ein-/Ausschalten O

Achtung! Rotierender Faden

Werkzeug lauft nach!

Gerä einschalten

• Drücken und halten Sie den Ein-/Ausschalter 1.

Gerätausschalten

• Lassen Sie den Ein-/Ausschalter los.

Blue Power Button O

Blue Power GTE 850

Der Blue Power Button ermodlicht Ihnen ein stromsparendes-, umweltbewusstes und geräuschreduziertes Arbeitsen bei reduzierter Drehzahl.

• Drücken Sie den Blue Power Button bei laufendem Motor, um die Drehzahl zu reduzieren ②
• Drucken Sie den Blue Power Button erneut bei laufendem Motor, um die Drehzahl wieder zu erhöhen ②.

Fadennachstellung

GTE 840 - GTE 845 - Blue Power GTE 850

• Wird durch Verschleib der Schneidfaden zu kurz, stellt sich dessen Arbeitslänge automatisch nach.
• Bei jedem Ein- und Ausschalten wird der Faden jeweils um 6-8 mm aus der Fadenkassette nachgestellt. Häufiges An- und Abschalten ohne Grund führt dazu zu erhöhtem Fadenverschleiß.

GTE 830 P

• Das laufende Gerät auf festen Untergrund, z. B. Gehwegplatte kurz auftippen (Anpressdruck ca. 3 kg). Dadurch werden automatisch ca. 2,5 cm Schneidfaden nachgeführt.

Wartung

Reinigung

Achtung! Rotierender Faden

Werkzeug lauft nach!

• Vor allen Arbeiten am Gerät Netzstecker entfernen!

• Sie erhöhen die Lebensdauer Ihr's Trimmers, wenn Sie vor oder nach jedem Trimmen, die Lüfungsschlitze reinigen und die Unterseite des Gerätes von Grasresten saubern.

Fadenkassette austauschen

Achtung! Rotierender Faden

Werkzeug lauft nach!

Vor allen Arbeitsen am Gerät Netzstecker entfernen!

Vor dem Einsatzen: Rasentrimmer parallel zum Boden halten, da sonst Verletzungsgefahr besteht.

GTE 840 - GTE 845 - Blue Power GTE 850 Q

1. Spulendeckel an beiden Rastnasen gleichzeitig kräftig zusammen und abziehen.
2. Fadenspule entnahmen.
3. Eventuelle Verschmutzungen entfernen.
4. Fadenspule ins Gehäuse einlagen 3
5. Fadenenden durch die Osen der Fadenbox fadeln

4.

Um ein unbeabsichtigtes Abspulen zu vermeiden, Faden der neuen Fadenkassette vor dem Einlagen nicht aus den Halteschlitzenephmen

1. Spulendeckel so auf die Fadenspulen-Aufnahme aufsetzen, dass die beiden Rastnasen spürbar einrasten.

GTE830R

1. Spulendeckel an beiden Rastnasen gleichzeitig kraftig zusammen und abziehen.
2. Fadenspule entnehmen.
3. Eventuelle Verschmutzungen entfernen.
4. Das Fadenende der neuen Fadenspule durch die Fadenose im Gehäusedeckel stecken und die Spulenkassette in den Gehäusedeckel einlegen 3

Achten Sie darauf, die Fadenspule wie abgebildet einzusetzen.

1. Spulendeckel so auf die Fadenspulen-Aufnahme aufsetzen, dass die beiden Rastnasen spürbar einrasten 4.
   ! Beim Einschalten wird der Faden auf Arbeitslänge abgeschritten. Gerät nur in Arbeitsstellung einschalten.

Beseitigung von Störungen

Problem Ursache	Abhilfe
Fadennachstel-lung funktioniert nicht	Spule leer • Fadenkassette austauschen.
	Schneidfaden ist abgerissen und in die Fadenbox eingezogen. Schneidfaden hat sich auf der Spule ver-klemmt.	Fadenspule entnehmer, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlagen.
	Schneidfaden ist auf der Spule vers-schweiBt.	VerschweiBten Fadenteil entfern, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlagen.
	Netzspannung fehl	Stromversorgung überprüfen, gebe-genfalls durch eine Elektrofachkraft repa-rieren halten.
	Kabelschaden: Achtung! Stromschlag durch Ka-belschaden Wenn das Kabel durchtrennt oder beschädigt wird,留存 nicht immer die Sicherung aus. Kabel nicht berühren, bevor der Netzstecker aus der Steckdose ge-zogen ist.	Beschädigtes Kabel durch Original-Her-steller Service-Werkstatt komplett aus-tauschen. Es ist verboten, das Kabel mit Isolierband zu flicken.

Im Zweifelsfall immer eine Original-Hersteller Service-Werkstatt aufsuchen.

Trimmer vor jeder Prüfung, Reinigung oder vor Arbeiten an der Spule abstellen und Netzsteckerziehen.

Ersatzteile

Bestell-Nr. Antikel-Bezeichnung Antikel-Beschreibung
7136095 GT-F5 Fadenspule (GTE 830)
49ATS0--650	GT-F10	Fadenspule (GTE 840, GTE 845, Blue Power GTE 850)

Lieferung über ihren Handler

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur Herausgegeben Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kosten, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkäufer oder die nachstgelegene Niederlassung.

Oogbescherming dragen!

• Var god iakta regionala foreskrifter.
• Erfragen Sie die Betriebszeiten bei ihrer örtlichen Ordnungsbehörde.

Arbetsvinkel

GTE 840 - GTE 845 - Blue Power GTE 850 A

ByToH „Blue Power“ O

Blue Power GTE 850

ByToHbT „Blue Power" daBa Bb3MOxHocT 3a eHeproCnpeTbaa, ekOlorocbo6pa3Ha pa60Ta c HnCKn HnBa Ha shyMa npn HamaJIeH N O6OpOTn.

• HaTnchHeTe 6byToHa „Blue Power" npn paBoTeu DBrIaTeI, 3a Da HAmaIIte obOpOTte 2.
  HaTnCHeTe OTHOBo 6yToHa „Blue Power" npu pa6oTeU DnIraTeI, 3a Da yBelenuHte o6OpOTnTe ②.

PerynipaneHa Hnskata

GTE 840 - GTE 845 - Blue Power GTE 850

• Ako pexeaTa Hnka ce e ckbcnla OT n3HOCBaHe, npocTo n3KnOte ypeHa. Hnkata aBtOMaTnHo ce perynipa.
• Пи BCЯКВКЛHQUBaHe И N3KJIHQUBaHe HNIIKaTa ce peRyInpa aBTOMaTnUHcO C 6-8 MM. YeCTOTO 6e3ПрИнHHB KJIHQUBaHe I N3KJIHQUBaHe yBeJIHuaBa N3HOCBaHaTe Ha HNIIKaTa.

GTE830P

• Hatnche pa6oTeu ype3a MaNko Bbpxy 3dpaba NOBbpxHocT, HAp. Ha TpoToaHa nNoa (Cnna Ha npTuNCkaHe OK. 3 Kr). Po To3n HauHn ABTomatuHo Ce IOpaBat OK. 2,5 cm peKeuHa HnUka.

PoiDbpxKaHe

NouchBaHe

BHHMaHHe! BbPrauCe KOpn, DOKaTo ypeDbT pa60Tu!
