GEBRUIKSAANWIJZING WD3 KARCHER

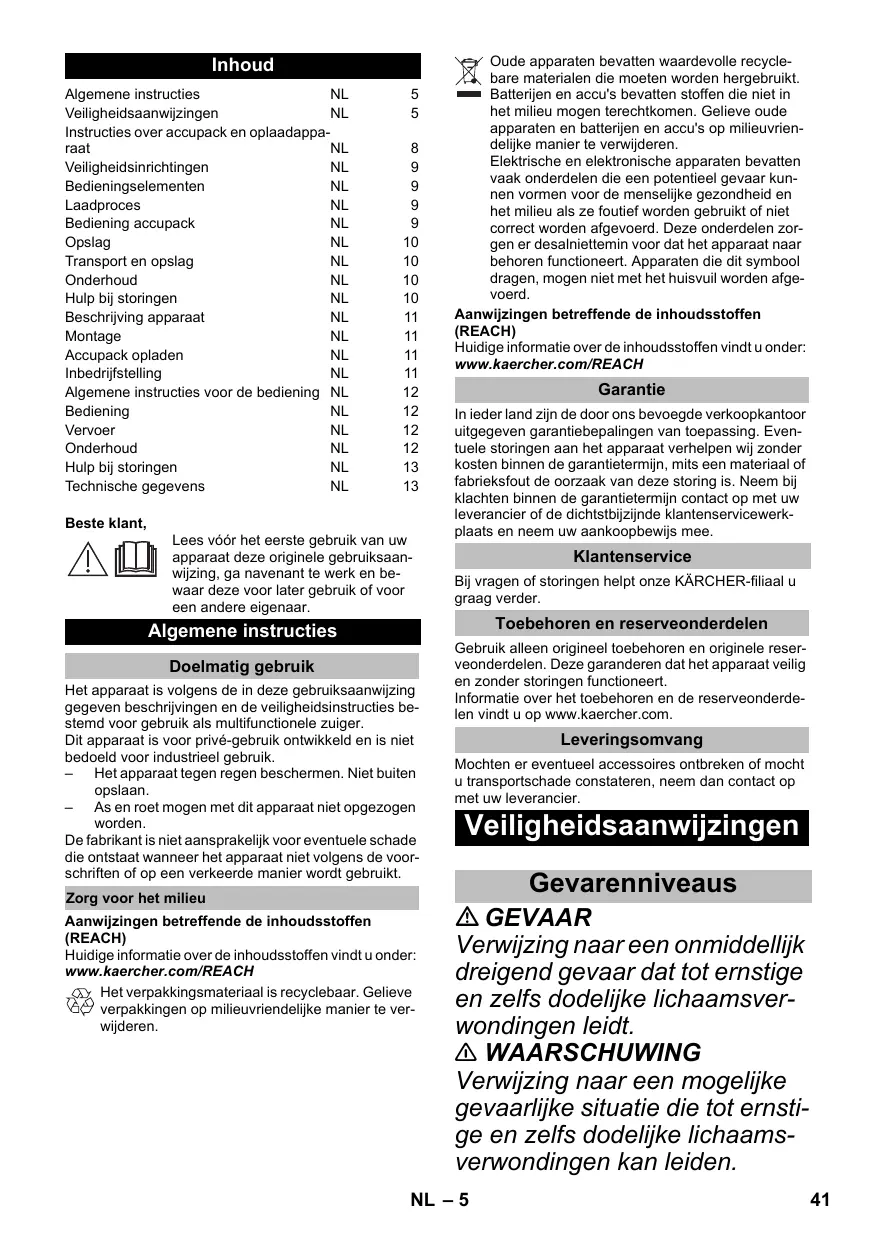

Algemene instructies NL 5 Veiligheidsaanwijzingen NL 5 Instructies over accupack en oplaadappa- raat NL 8 Veiligheidsinrichtingen NL 9 Bedieningselementen NL 9 Laadproces NL 9 Bediening accupack NL 9 Opslag NL 10 Transport en opslag NL 10 Onderhoud NL 10 Hulp bij storingen NL 10 Beschrijving apparaat NL 11 Montage NL 11 Accupack opladen NL 11 Inbedrifstelling NL 11 Algemene instructies voor de bediening NL 12 Bediening NL 12 Vervoer NL 12 Onderhoud NL 12 Hulp bij storingen NL 13 Technische gegevens NL 13 Beste klant, Lees véér het eerste gebruik van uw apparaat deze originele gebruiksaan- wijzing, ga navenant te werk en be- waar deze voor later gebruik of voor een andere eigenaar. Algemene instructies Doelmatig gebruik Het apparaat is volgens de in deze gebruiksaanwijzing gegeven beschrijvingen en de veiligheidsinstructies be- Stemd voor gebruik als multfunctionele zuiger. Dit apparaat is voor privé-gebruik ontwikkeld en is niet bedoeld voor industriel gebruik. — Hetapparaat tegen regen beschermen. Niet buiten opslaan — AS en roet mogen met dit apparaat niet opgezogen worden. De fabrikant is niet aansprakelijk voor eventuele schade die ontstaat wanneer het apparaat niet volgens de voor- schriften of op een verkeerde manier wordt gebruikt Zorg voor het milieu Aanwijzingen betreffende de inhoudsstoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH Het verpakkingsmateriaal is recyclebaar. Gelieve verpakkingen op milieuvriendelike manier te ver- wideren. Oude apparaten bevatten waardevolle recycle- bare materialen die moeten worden hergebruikt. Batterijen en accu's bevatten stoffen die niet in het milieu mogen terechtkomen. Gelieve oude apparaten en batterijen en accu's op milieuvrien- delike manier te verwideren. Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kun- nen vormen voor de menselike gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zor- gen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afge- voerd. Aanwijzingen betreffende de inhoudsstoffen (REACH) Huïdige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH Garantie In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Even- tuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantieterminn, mits een material of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermin contact op met uw leverancier of de dichtstbijzinde klantenservicewerk- plaats en neem uw aankoopbewis mee. Klantenservice Bij vragen of storingen helpt onze KARCHER-fliaal u graag verder. Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert. Informatie over het toebehoren en de reserveonderde- len vindt u op www.kaercher.com. Leveringsomvang Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier. Veiligheidsaanwijzingen Gevarenniveaus À GEVAAR Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsver- wondingen leidt. À WAARSCHUWING Verwijzing naar een mogelijke gevaarlijke situatie die tot ernsti- ge en zelfs dodelike lichaams- verwondingen kan leiden. NL -5 41

À VOORZICHTIG Verwijzing naar een mogelik ge- vaarlijke situatie die tot lichte verwondingen kan leiden. LET OP Verwiizing naar een mogelijke gevaarlijke situatie die tot mate- riele schade kan leiden. Veiligheidsinstructies voor nat-/droogzuiger Veilige omgang À GEVAAR = De gebruiker moet het appa- raat op reglementaire wijze gebruïken. Hij moet rekening houden met de plaatselijke omstandigheden en tijdens de werkzaamheden met het apparaat letten op personen in de omgeving. = Het is verboden om het appa- raat in explosiegevaarlijke bereiken te gebruiken. = Bj het gebruik van het appa- raat in gevaarlike bereiken moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden. = Gebruik het apparaat niet als het vooraf gevallen, zichtbaar beschadigd of ondicht is. = Houd verpakkingsfolie uit de buurt van kinderen, er be- staat verstikkingsgevaar! À WAARSCHUWING # Dit apparaat mag niet gebruikt worden door personen met be- perkte fysieke, zintuiglijke of mentale capaciteiten of met te weinig ervaring en/of kennis, tenzij ze onder toezicht staan van een bevoegde persoon die instaat voor hun veiligheid of van die persoon instructies hebben gekregen over het ge- bruik van het apparaat en de daaruit resulterende gevaren begripen. = Kinderen mogen het appa- raat enkel gebruiken wanneer ze ouder zijn dan 8 jaar en onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van die persoon instructies heb- ben gekregen over het ge- bruïk van het apparaat en de daaruit resulterende gevaren begrijpen. = Kinderen mogen niet met het apparaat spelen. = Kinderen moeten gecontro- leerd worden om te garande- ren dat ze niet met het appa- raat spelen. # Bedien of bewaar het appa- raat overeenkomstig de be- Schrijving c.q. afbeelding! um Het apparaat bevat elektri- sche onderdelen - reinig het niet onder stromend water. À VOORZICHTIG nm Laat het apparaat nooit zon- der toezicht staan terwijl het in bedriff is. LET OP = Gebruik het apparaat niet bij temperaturen onder 0 °C. H Zuiïg nooit zonder filter, an- ders kan het apparaat be- Sschadigd worden. NL -6

# Bescherm het apparaat tegen extreme weersomstandighe- den, vochtigheid en hitte. Andere gevaren À GEVAAR Explosiegevaar! = Het is verboden om het appa- raat in explosiegevaarlijke bereiken te gebruiken. H Zuig geen explosieve of brandbare gassen, vloeistof- fen en stof op! H Zuig geen reactief metaalstof (bv. aluminium, magnesium of zink) op. Œ Zuïg geen onverdunde zuren of logen op! Œ Zuïg geen brandende of gloeiende voorwerpen op! À WAARSCHUWING Verwondingsgevaar! M Zuig met de sproeier en de zuigbuis niet in de buurt van het hoofd. À VOORZICHTIG = Neem bij het transport het ge- wicht van het apparaat in acht om ongevallen of verwondin- gen te vermijden (zie techni- sche gegevens). Stabiliteit À VOORZICHTIG # Zorg er vor alle handelingen met of aan het apparaat voor dat het apparaat stabiel staat om ongevallen of beschadi- gingen door omvallen van het apparaat te vermijden. Veiligheidsinstructies oplaadapparaat À GEVAAR m Voor elk gebruik stekkervoe- ding, verbindingskabel, accu- adapter en accupack contro- leren op schade. Beschadig- de apparaten niet meer ge- bruïken en vervangen. = Oplaadapparaat niet openen. Bi schade of defect moet het oplaadapparaat worden ver- vangen. nm Laadapparaat niet in een ex- plosiegevaarlijke omgeving gebruiken. m Neem de netstekker en de contactdoos nooit met vochti- ge handen vast. = Laadapparaat niet in vervuil- de of natte toestand gebrui- ken. = Geen batterijen (primaire cel- len) opladen, explosiegevaar. À VOORZICHTIG = De netspanning moet over- eenkomen met de spanning die is vermeld op het type- plaatje van het laadapparaat. = Laadapparaat uitsluitend voor het opladen van goed- gekeurde accupacks gebrui- ken. mu Het accupack mag alleen worden geladen met het meegeleverde originele op- laadapparaat of met een door KARCHER toegestaan op- laadapparaat. NL -7

LET OP = Oplaadapparaat niet aan de verbindingskabel dragen. = Verbindingskabel uit de buurt houden van hittebronnen, scherpe kanten, olie en bewe- gende apparaatonderdelen. = Stekkervoeding niet afdekken. = Vermijd verlengkabels met verdeeldozen en het gelijktij- dig gebruik van meerdere ap- paraten. = Wikkel de verbindingskabel niet om de stekkervoeding of de accu-adapter om schade te vermijden. Symbolen op het oplaadapparaat Laadapparaat bescher- men tegen vocht en droog bewaren. Het ap- paraat is uitsluitend ge- schikt voor gebruik in ruimten, het apparaat mag niet aan regen blootgesteld worden. = Het oplaadapparaat heeft een ingebouwde zekering van 1 ampère. Het oplaadapparaat vol- D doet aan de eisen van de beschermingsklasse II. Veiligheidsinstructies accupack De veiligheidsinstructies die bij de accupack worden gele- verd, moeten absoluut wor- den gelezen en in acht worden genomen tijdens het gebruik! NL -8 Instructies over accupack en CIAEETET ETES VOORZICHTIG Gevaar voor letsel, beschadigingsgevaar door ex ploderende accu! Accupacks alleen met het daar- voor bestemde oplaadapparaat opladen. Controleer voor het gebruik of de accupack en het oplaadapparaat compatibel zijn! Laad alleen accupacks die onbeschadigd zijn. Ombouwen en niet door de fabrikant geautoriseer- de veranderingen zijn uit veiligheidsoverwegingen verboden Elk ander gebruik is niet toegestaan. De gebruiker zelfis aansprakelik voor gevaren die ontstaan door niet-geautoriseerd gebruik Voor de inbedrijfstelling is een accupack en op- laadapparaat met 36 V nominale spanning vereist Bij de "set-varianten" is bij de levering al een Li-ion- accupack met 36 V, 2,5 Ah (Battery Power 36/25) en een standaardoplaadapparaat 36 V (Battery Power BC 36 V) inbegrepen. De accupacks Battery Power (+) 36/25, 36/50 en 36/75 mogen alleen met daarvoor geschikte appa- raten van het Kärcher 36 V Battery Power System worden gebruikt. Accus / oplaadapparaten die niet bij de levering Zin inbegrepen of extra nodig zijn, zijn als bijzonder toebehoren verkrijgbaar en kunnen worden be- steld. Lees voor het gebruik van de accupack in een ap- paraat van de KARCHER Battery Power-accuplat- form de gebruiksaanwijzing van het gebruikte ap- paraat en de eventueel meegeleverde veiligheids- instructies. Meer informatie over de gebruiksaanwijzing voor accupacks en toebehoren en reserveonderdelen vindt u onder www. kaercher nl Accupacks 36 V Battery Power e [36 3e 2 Sa El E s SE 5 |$8 88 » © ler lo £ g | 8 (Se 2e Ê ES A 25 5 S É E ES ES 5 8 5 |55 |£s à 2 2 [22 [22 © v Ah Ah 36/25 2 36 24 2,5 36/50 = 3 48 | 50 Vervoer De lithium-ion-accu is onderworpen aan de eisen van de Wet vervoer gevaarlike stoffen en mag door de gebruiker zonder verdere speciale vereis- ten in het openbare verkeer worden vervoerd. Bij verzending door derden (transportbedrijf) moe- ten de speciale vereisten aan verpakking en labels in acht worden genomen.

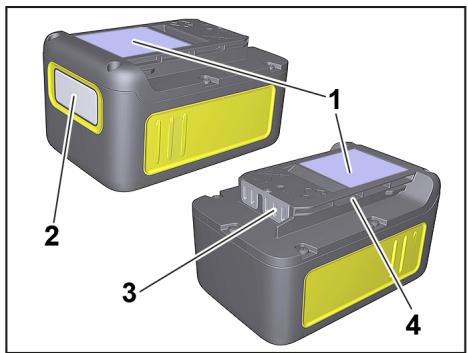

M Verzend de accu alleen als de behuizing niet be- schadigd is. Plak openliggende contacten af en Zorg voor een stevige en veilige verpakking van de accu. De accu moet zich niet kunnen verplaatsen in de verpakking M Houd ook rekening met de nationale voorschriften. Veiligheidsinrichtingen A VOORZICHTIG M Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet veranderd of omzeild worden. Veiligheidsschakeling De ingebouwde veiligheidsschakeling beschermt de batterij tegen M oververhitting m_ voledige ontlading M Overbelasting = Kortsluiting Bedieningselementen Accupack Afbeelding afhankelik van type Typeplaatje Display Contacten Opname Standaard oplaadapparaat son Oplaadcontacten Accu-adapter Verbindingskabel Typeplaatje Stekkervoeding HRwn = À VOORZICHTIG Verwondingsgevaar, beschadigingsgevaar! Neem de gebruiksaanwizing en de veiligheïdsinstructies van het oplaadapparaat. Opmerking Nieuwe accupacks zjn slechts vooraf opgeladen en moe- ten voor het eerste gebruik volledig worden opgeladen. Het display wordt bij het eerste laadproces geactiveerd. Om ervoor te zorgen dat de weergave van de ladings- toestand correct werkt, moet de accupack bi het eerste gebruik tot uitschakeling van het apparaat worden ont- laden. Afbeelding Ka > Stekkervoeding in het stopcontact steken. + Accupack in de accu-adapter van het oplaadappa- raat schuiven. > Het laadproces begint automatisch. Afbeelding [EX + Op het display van de accupack wordt de resteren- de oplaadtijd weergegeven. + De oplaadtid met een standaardoplaadapparaat {Battery Power BC 36 V) voor een leeg Accupack (Battery Power 36/25) bedraagt ongeveer 5,5 uur. > _Als de accupack volledig is opgeladen, geeft het display 100% weer. + Na het laden de accu-adapter van het accupack trekken. > Stekkervoeding uit het stopcontact trekken. Opmerking Als het display niets weergeeft wanneer de accupack zich in het oplaadapparaat bevindt, is de accucapaciteit uitgeput of zeer laag. Zodra de accupack voldoende is opgeladen, geeft het display de resterende laadtijd weer. Als ook na langere tijd niets wordt weergegeven, is de accupack defect en moet deze worden vervan- gen. Opmerking Nieuwe accupacks bereiken hun volledige capaciteit na ca. 5 laad- en ontlaadeycli Accupacks die langere tijd niet zijn gebruikt, moeten voor gebruik worden opgeladen. Bi temperaturen onder 0 °C daalt het vermogen van een accupack. Lange opslag bij temperaturen boven 20 °C kan de ca- paciteit van een accupack verlagen. Instructie Het opgeladen batterjpak kan tot het gebruik op het op- laadapparaat bljven Staan. Er bestaat geen gevaar van overlading. Om onnodig energieverbruik te vermijden, moet het op- laadapparaat echter uitgetrokken worden zodra het bat- terjpak volledig opgeladen is. Bediening accupack Display M De accupack heeft een display dat continu informa- tie over de ladingstoestand, de voortgang van het opladen en de resterende looptijd weergeeft. Ook worden eventuele foutmeldingen weergegeven. "De looptijd wordt aangepast door het vermogen om te schakelen. m_ Afhankelik van het gebruikte apparaat draait de weergave bij het plaatsen van de accupack. NL -9 45

Weergave Betekenis Accu opbergen Oplaadstatus van de ac- [ [ur] il cupack wanneer deze | niet wordt gebruikt. LU] cle | L LLX Aceu gebruiken Resterende looptid van "| de accupack wanneer deze wordt gebruikt. C__ En J Accu opladen Resterende laadtid van [ ET \ de accupack bij het opla- | L 2 en L ) 7 Acoupack volledig opge- CUS laden LLALK | C__ um ) Foutweergave Accupacktemperatuur buiten de toegestane waarden of vanwege kortsluiting geblokkeerd {zie Hulp bij storingen). Accupack defect en voor de veiligheid geblok- keerd. Accupack niet meer gebruiken en vol- gens de voorschriften af- voeren { 2)

Gebruik À VOORZICHTIG Verwondings- en beschadigingsgevaar! Neem bij het gebruik de gebruiksaanwizing en de veiligheidsinstruc- ties van het gebruikte apparaat in acht. + Schuif het batterijpak op de opname van het appa- raat. À VOORZICHTIG Verwondings- en beschadigingsgevaar! Let erop dat het batterjpak correct vastklikt. Opmerking Tijdens het gebruik geeft het display de resterende looptiid weer. _ Neem het batteripak na het werk uit het apparaat. + Laad het batterijpak na het werk op. Instructie Laad ook gedeeltelÿk ontladen batterjpakken na ge- bruik op. Opslag A VOORZICHTIG Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht. LET OP Beschadigingsgevaar! Berg batterjpakken enkel in ruim- ten met een lage luchtvochtigheid en onder 20 °C op. Het apparaat mag alleen binnen worden opgeborgen. De accupack geef zin actuele ladingstoestand op het display weer, ook zonder op een oplaadapparaat te zijn aangesloten.

LLU% Al het display van de accupack tijdens de opslag uitgaat, is de accucapaciteit uitgeput en is het display uitgescha- Keld. Laad de accupack zo snel mogeljk weer op. Transport en opslag À VOORZICHTIG Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht. Onderhoud Controleer laadcontacten regelmatig op verontrei- niging en reinig eventueel. Laad langdurig opgeborgen batterijpakken tussen- tijds op. v 4 Onderhoud Het apparaat is onderhoudsvri Hulp bij storingen Fouten bij het opladen Display is uit, accupack wordt niet opgeladen Oplaadapparaat defect. Vervang het oplaadapparaat. De accupack is eventueel volledig ontladen. Wacht af of het display na een poos de resterende oplaadtijd weergeeft. Zo niet, dan is de accupack defect. Ver- ang de accupack. Display is aan maar accupack wordt niet geladen Oplaadapparaat defect. Vervang het oplaadapparaat. Neem de displayweergave in acht. Mogelik ligt de ac- eutemperatuur niet binnen het normale bereik Display geeft temperatuursymbool weer, accu- pack wordt niet opgeladen Accupacktemperatuur te laag/hoog. Breng het accu- pack in een omgeving met gematigde temperatuur. Wacht tot de temperatuur van de accupack binnen de normale waarden ligt. Het laadproces begint vervolgens automatisch Fouten tijdens het gebruik Het temperatuursymbool wordt op het display weergegeven Accupacktemperatuur te laag/hoog. Breng het accu- pack in een omgeving met gematigde temperatuur. Wacht tot de temperatuur van de accupack binnen de normale waarden ligt. NL -10

Fouten tijdens het gebruik Bij kortsluiting wordt de accupack voor verder gebruik 30 seconden lang geblokkeerd. Als er vaker kortslui- ting optreedt, wordt de accupack permanent geblok- keerd. Sluit de accupack op het oplaadapparaat aan Jom te ontgrendelen. Op het display wordt resterende looptijd 0 weerge- geven, apparaat wordt uitgeschakeld. De accupack is ontladen. Laad de accupack weer op. Fouten bij de opslag Display geeft geen restcapaciteit meer aan De accupack is ontladen. Laad de accupack weer op Display geeft restcapaciteit 70% aan, hoewel de accupack net is opgeladen. De accupack bevindt zich in de automatische opslag- modus. Deze wordt geactiveerd wanneer de aceu meer dan 21 dagen niet is gebruikt. Deze functie be- schermt de accucellen tegen snelle veroudering en verhoogt de levensduur. Laad de accupack voor het olgende gebruik weer volledig op. Aigemene fout Display geeft een onderbroken accusymbool weer. Accupack defect en voor de veiligheid geblokkeerd lAccupack niet meer gebruiken en volgens de voor- schriften afvoeren. Beschrijving apparaat Afbeeldingen zie uitklapbaar bla M Deze gebruiksaanwijzing beschrijft de op de voorpagina vermelde multi- functionele zuiger. m De afbeeldingen tonen de maximale uitvoering, al naar model in er verschillen in uitvoering en mee- geleverd toebehoren Controleer bij het uitpakken de inhoud van de verpak- king op ontbrekende toebehoren, of beschadigingen Neem bi transportschades contact op met uw leveran- cier. © Behoort tot het leveringspakket O Mogelijke accessoires 1 Zuigslangaansiuiting 2 Batterihouder 3 Schakelaar van het apparaat (AN / UIT) 4 Ontgrendelingsknop batterij 5 Greep

Blaasaansluiting Sluiting reservoir Opbergpositie 9 Bergruimte toebehoren 10 Zwenkwiel

12 Filterzak 13 Patronenfiter 14 Zuigslang met verbindingsstuk 15 Afneembare handgreep 16 Zuigbuis 2 x 0,5 m 17 Spleetmondstuk 18 Vioerkop {met inzetstuk) 19 Accupack Battery Power 36/25 20 Standaardoplaadapparaat Battery Power BC 36 V Afbeelding EM + Voor het openen reservoirsluitingen naar buiten trekken en apparaatkop met de handgreep verwi- deren Afbeelding EX > | Inhoud uit het reservoir halen Afbeelding Reservoir omdraaien, zwenkwielen tot de aanslag in de openingen op de bodem van het reservoir du- wen Afbeelding EX > Apparaatkop op het reservoir zetten en reservoir- sluitingen sluiten. Afbeelding FA + Voor het opzuigen van droog vuil kan indien nodig tevens een filterzak gebruikt worden. Accupack opladen Afbeelding Afbeelding [EX > Zie hoofdstuk "Laadproces" en "Bediening accu- pacl Inbedrijfstelling Accessoires aansluiten Afbeelding EE > Duw de zuigslang in de aansluiting op het apparaat tot ze gastklikt Om eruit te nemen met duim op pal drukken en zuigslang eruit trekken. Afbeelding [EE > Handgreep met zuigslang verbinden tot hij vast- Kikt. > Beide zuigbuizen samensteken en met de hand- greep verbinden. Instructie: Accessoires zoals zuigborstels (optioneel) kunnen direct op het verbindingsstuk gestoken en op die manier met de zuigslang verbonden worden. Voor comfortabel werken, ook op enge plaatsen De afneembare handgreep kan indien nodig tussen het accessoire en de zuigslang aangebracht worden Advies: Om de vloer te zuigen steekt u de handgreep op de zuigslang Afbeelding + Om de handgreep van de zuigslang te halen, ver- grendeling met duim en wisvinger indrukken en de handgreep eraf trekken. Instructie: Door het verwijderen van de handgreep kunnen accessoires ook direct op de zuigslang gesto- ken worden Afbeelding ES > Vioersproeier met zuigbuis verbinden. Instructie: Om droog vuil of water van de grond te zui- gen - altjd met inzetstuk (borstelstrook en rubberstrip) in de vloersproeier werken NL -11 47

Accupack plaatsen Afbeelding + Accupack van boven in accuhouder schuiven en vergrendelen. Apparaat inschakelen Afbeelding [IX Stand |: Zuig- of blaasfunctie. Stand 0: Apparaat is uitgeschakeld [Algemene instructies voor de bediening LET OP Het metalen reservoir kan bij het opzuigen van grote hoeveelheden fjn stof statisch opladen en dan bij aan- raking ontladen. LET OP Het bereik van de accuhouder moet proper worden ge- houden. M Indien in dit bereik veel vuil terechtkomt, kan het zijn dat het accupack niet meer correct geplaatst/ vergrendeld kan worden. M Zo bestaat de kans dat het accupack niet meer uit het apparaat kan worden genomen omdat de at- werphendel niet meer kan worden bewogen LET OP Werk altijd met een aangebrachte patronenfilter, zowel bij nat- als bij droogzuigen! Droogzuigen LET OP Controleer de filter voor gebruik op beschadigingen en vervang hem indien nodig. Werk enkel met een droge patronenfilter! Afbeelding FA + Aanbeveling: Voor het zuigen van fin stof de fiter- zak aanbrengen Instructies filterzak — Het vulpeil van de filerzak is afhankelik van het opgezogen vuil. — Bi fin stof, zand, enz. moet de filterzak vaker ver- vangen worden — Volle filterzakken kunnen openbarsten, daarom de filterzak op tid vervangen! LET OP Opzuigen van koude as enkel met voorafscheider. Informatie over het toebehoren en de reserveonderde- len vindt u op www.kaercher.com: Natzuigen LET OP Geen fiterzak gebruiken! Afbeelding ES Om vocht c.q. nattigheid op te zuigen, moet gelet worden op een correctinzetstuk in de vloersproeier en moet het overeenkomstige accessoire aange- sloten worden Instructie: Wanneer het reservoir vol is, sluit een vlotter de zuigopening en draait het apparaat met een ver- hoogd toerental. Schakel het apparaat onmiddellijk uit en maak het reservoir leeg. Blaasfunctie Reinigen van moeiljk bereikbare plaatsen of waar zui- gen niet mogelik is, bi. bladeren uit het grindbed Afbeelding RE > Zuigslang in blaasaansluiting steken, de blaasfunc- tie is zo geactiveerd. Werking onderbreken > Apparaat uitschakelen. Afbeelding EX Vioerkop in de opbergpositie hangen. Instructie: Indien tijdens de werkonderbreking de zuig- kop moet worden verwijderd, kan de accupack blijven steken. Het accupack is vast vergrendeld en kan niet vallen. De werkzaamheden beëindigen > Apparaat Afbeelding FA + De toets Voor de ontgrendeling van het accupack naar voren schuiven en het accupack uit het appa- raat halen. Indien nodig accupack opnieuw opladen (zie hoofdstuk "Accupack opladen”) Aanbeveling: Accupack na beëindiging van het werk uit het apparaat halen. Reservoir ledigen Afbeelding [EX > Apparaatkop afnemen en reservoir ledigen. Apparaat opbergen Afbeelding FX > Accessoires aan het apparaat opbergen en appa- raat in een droge ruimte bewaren. Accupack opbergen Instructie: Onafhankelijk van de zuigwerking gebruikt het LC-display een beetje batterijcapaciteit, of het accu- pack in het apparaat zit of niet. > _Zie hoofdstuk "Laadproces" en "Bediening accu- pack". Vervoer À VOORZICHTIG Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht. ischakelen. Transport met de hand > Apparaat aan de draaggreep optillen en dragen. Transport in voertuigen > Apparaat beveiligen tegen verschuiven en kantelen. Onderhoud > Apparaat en toebehoren uit kunststof met een ge- wone kunststofreiniger onderhouden. Reservoir en accessoires indien nodig met water uitspoelen en laten drogen voor verder gebruik. Aïfbeelding FA-EA + Patroonfiler indien nodig alleen onder stromend water reinigen:; niet afwrijven of afborstelen. Voor de montage helemaal laten drogen Controleer laadcontacten regelmatig op verontrei- niging en reinig eventueel. Controleer ventilatieopeningen op verontreiniging en reinig eventueel. CAE NL -12

Onderhoud Het apparaat is onderhoudsvrij. Hulp bij storingen Apparaat draait niet Afbeelding Accupack zit niet goed in de accuhouder. Accu- pack in de accuhouder schuiven en laten vergren- delen. + Ladingstoestand van het accupack (zie display) te zwak: indien nodig, accupack opladen. + Accupack of oplaadapparaat defect, accupack of oplaadapparaat door nieuw toebehoren vervan- gen Het apparaat schakelt zelf uit. > Oververhitting van apparaat/accupack. Kort wach- ten zodat apparaat/accupack kan afkoelen: Reservoir is vol water, waardoor wordt de vlotter wordt geactiveerd. Reservoir legen. Te weinig zuigcapaciteit + Toebehoren, zuigslang of zuïgbuis zijn verstopt. Verstopping met een geschikt hulpmiddel verwijde- ren Aïbeelding F4 Filterzak is vol, nieuwe fiterzak aanbrengen. Afbeelding FA- + Patroonfilter is vuil, patroonfiter afkloppen en in- dien nodig onder stromend water reinigen. + Beschadigd patroonfiter vervangen. Aanbeveling: Patronenfiter 1x per jaar vervangen Technische gegevens ceupack en snellader in de levering inbegrepen van: WD 3 Battery Set WD 3 Battery Premium Set (Acoupack Battery Power 36/25 / Standaardoplaadap- araat Battery Power BC 36 V) AApparaat lominaal vermogen w 300 Bedrijistid bi volledig opgeladen | min 15 Acou (max.) eiligheidsklasse Il Bevelligingsklasse IPxX4 AAccupack Battery Power 36/25 ominale spanning v 36 lominale capaciteit Ah 24 (conform IEC/EN 61690) lominale capaciteit Ah 25 ivolgens informatie celfabrikant) lominale stroom wWh 86,4 (conform UN 3480) Laadstroom max A 4 Acoutype Liion Gewicht kg 09 Afmetingen (L x B x H) mm _|133x88x72 Standaardoplaadapparaat Battery Power BC 36 V lominale spanning accupack v 36 Laadstroom max. A 05 Acoutype letspanning V_ | 100240 Frequentie Hz | 50-60 Stroomverbruik (max.) A 03 eiligheidsklasse ü Il Gewicht (zonder accupack) 9 205 Technische veranderingen voorbehouden! NL -13 49
