Producttype	Afzuigkap
Merk	STOVES
Model	1100 STERLING CHIM
Geschatte breedte	110 cm
Elektrische voeding	220-240 V ~ 50 Hz
Classificatie	Klasse I
Motorvermogen	250 W
Verlichting	2 x 1,5 W LED
Aantal snelheden	4 (Laag, Midden, Hoog, Booster)
Boosterfunctie	Ja, 8 minuten op maximale snelheid
Maximaal afzuigdebiet (extern)	805,8 m³/h (Booster)
Afzuigdebiet (stand 3)	605,7 m³/h
Afzuigdebiet (stand 1)	280,0 m³/h
Geluidsniveau (Booster)	72 dBA
Geluidsniveau (stand 3)	65 dBA
Geluidsniveau (stand 1)	52 dBA
Vetfilters	3 aluminium panelen, elke 2 maanden wasbaar
Koolstoffilters	2 stuks, elke 6 maanden vervangen (optioneel)
Installatiemodi	Buitenafvoer of recirculatie (filtratie)
Minimale afstand tot kookplaat	65 cm
Bekledingsmateriaal	RVS
Onderhoud van de bekleding	Zachte doek en zeepwater, schuurmiddelen vermijden
Klantenservice Frankrijk	Glen Dimplex France, tel. [phone]
Garantie	Conform de Europese richtlijnen

Veelgestelde vragen - 1100 STERLING CHIM STOVES

Hoe installeer ik de afzuigkap in afvoermodus?

Voor installatie in afvoermodus: maak een afvoergat met de juiste diameter en sluit het luchtafkanaal aan op de uitlaatflens. Zorg dat de minimale afstand tussen kookplaat en afzuigkap 65 cm is. Gebruik de meegeleverde schroeven en pluggen afhankelijk van het muurtype. Het wordt aanbevolen een gekwalificeerde installateur in te schakelen.

Hoe schakel ik over van afvoer naar recirculatie?

Om de afzuigkap in recirculatiemodus te gebruiken, moet u een koolstoffilterkit aanschaffen (ref. beschikbaar als los onderdeel). Plaats de koolstoffilters door ze in de afzuigkap te klikken en volg de instructies van de kit voor het recirculatiekanaal. De vetfilters moeten altijd op hun plaats zitten.

Hoe vaak moeten de vetfilters worden gereinigd?

Vetfilters moeten bij normaal gebruik elke 2 maanden worden gereinigd. Verwijder ze, was ze in warm zeepwater of in de vaatwasser, droog ze en plaats ze terug. Regelmatige reiniging voorkomt brandgevaar.

Wanneer moeten de koolstoffilters worden vervangen?

Koolstoffilters moeten ongeveer elke 6 maanden worden vervangen, omdat ze verzadigd raken en niet kunnen worden gewassen. De levensduur kan variëren afhankelijk van gebruik en kooktype. Koop vervangingsfilters bij de klantenservice.

Wat te doen als de afzuigkap meer lawaai maakt dan normaal?

Abnormaal geluid kan worden veroorzaakt door een vervuild vetfilter, een verstopt kanaal of een slechte balancering. Controleer eerst de reiniging van de filters. Als het geluid aanhoudt, neem dan contact op met een professional om de motor en bevestigingen te inspecteren.

Hoe vervang ik de LED-lampen?

Vervanging van LED-lampen moet door een gekwalificeerde technicus worden uitgevoerd. Koppel het apparaat los voor elke ingreep. Neem contact op met de klantenservice voor reserveonderdelen en ondersteuning.

Kan ik de afzuigkap gebruiken met een gasfornuis?

Ja, maar de minimale afstand tussen afzuigkap en kookplaat moet minstens 65 cm zijn. Zorg voor goede ventilatie van de ruimte als de afzuigkap en branders tegelijkertijd werken, omdat de afzuigkap de voor verbranding benodigde lucht aanzuigt.

Hoe activeer ik de Boosterfunctie?

Druk op de 'Booster'-knop (meestal gemarkeerd met 'B') wanneer de afzuigkap aan staat. De afzuigkap werkt dan 8 minuten op maximale snelheid en keert daarna automatisch terug naar de vorige snelheid. Ideaal om snel sterke geuren te verwijderen.

Wordt de afzuigkap geleverd met een stroomkabel?

Ja, de afzuigkap wordt geleverd met een stroomkabel. Als deze beschadigd is, moet deze worden vervangen door de fabrikant of een gekwalificeerde elektricien. Het apparaat moet worden aangesloten via een 3 A zekeringstekker of worden bedraad op een aftakking beveiligd met een 3 A zekering.

Waar vind ik reserveonderdelen of de after-sales service?

Voor reserveonderdelen (koolstoffilters, lampen, enz.) of after-sales service kunt u contact opnemen met Glen Dimplex France op 01 69 11 11 85 of per e-mail [e-mail]. U kunt ook de website www.glendimplex-france.fr raadplegen.

GEBRUIKSAANWIJZING 1100 STERLING CHIM STOVES

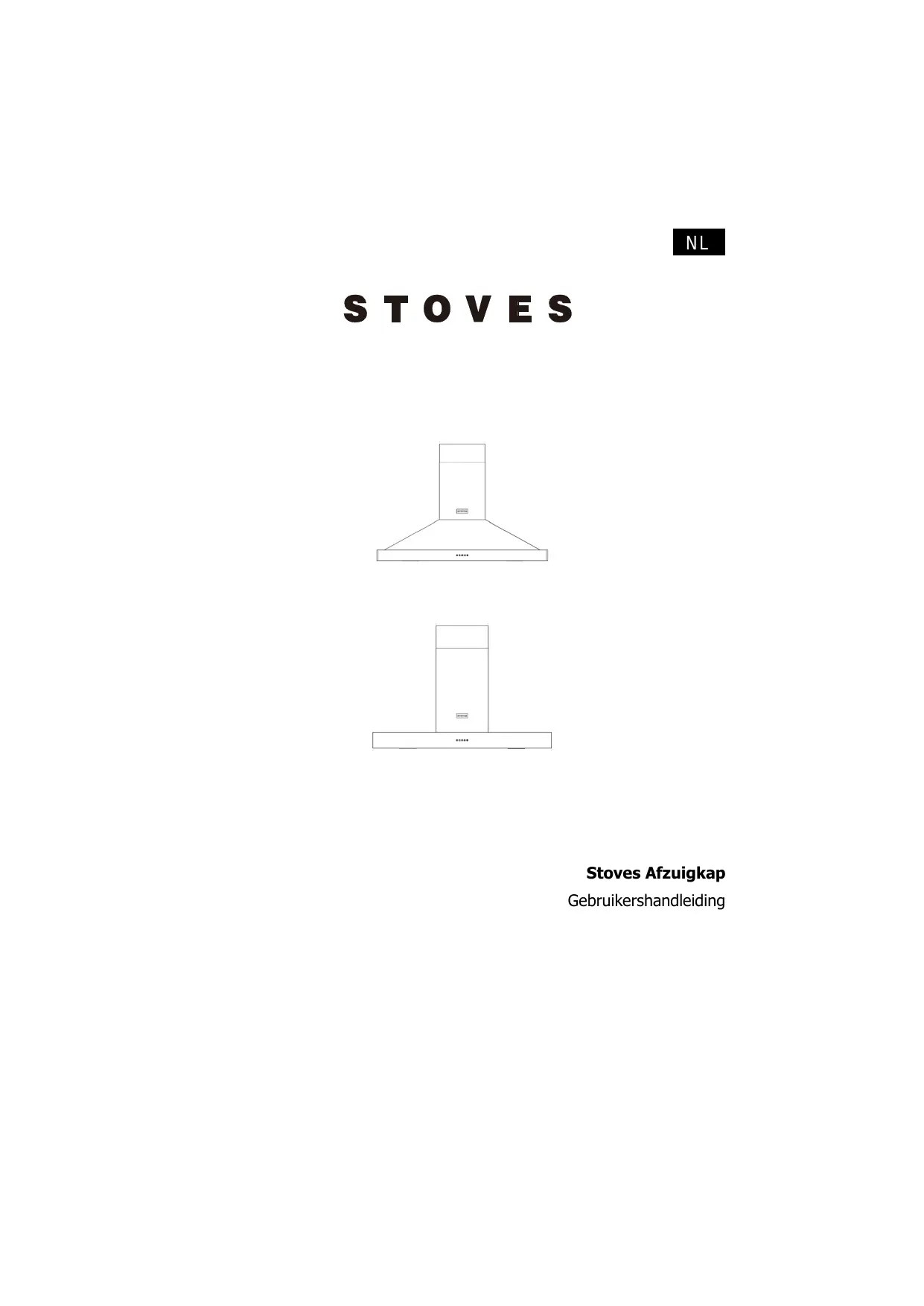

Gebruikershandleiding

Inhoudsopgave

Inleiding 2

Veiligheidsvoorzorgen 3

Installatie-instructies 4

Gebruik van de afzuigkap 6

Zorg en Schoonmaak 7

Technische Gegevens 8

Stoves Klantenzorg 9

Dank u voor het kopen van deze hoge kwaliteit afzuigkap van Stoves.

Ons beleid is gebaseerd op een voortdurende ontwikkeling en verbetering. Strikte nauwkeurigheid van illustraties en specificaties is niet gegarandeerd. Wijziging van ontwerp en materialen is eventueel nodig na publicatie.

Voordat u het toestel voor het eerst gebruikt, verwijder alle verpakkingen en beschermende polyethyleen film.

Dit apparaat is ontworpen voor gebruik als een afzuigkap (luchtafzuiging naar buiten) of filter (recycleren van binnenlucht).

Opmerking: Dit toestel wordt niet geleverd met kanalensysteem of koolstofffilters. Details voor het bestellen van deze onderdelen zijn te vinden achteraan dit handboek.

Vanwege de complexiteit en het gewicht van het toestel is het raadzaam dat de installatie wordt uitgevoerd door gespecialiseerd personeel.

De fabrikant wijst alle verantwoordelijkheid voor schade af die wordt veroorzaakt door onjuiste installatie.

Lees deze handleiding aandachtig en bewaar deze voor toekomstig gebruik.

1. Wees voorzichtig wanneer de afzuigkap gelijktijdig werkt met een open haard of brander die afhankelijk is van de lucht in de omgeving. De afzuigkap verwijdert de lucht uit de omgeving die de brander of open haard nodig heeft voor verbranding.

De negatieve druk in de omgeving mag niet hoger zijn dan 4 Pa (4 x 10-5 bar). Zorg voor voldoende ventilatie in de omgeving voor een veilig gebruik van de afzuigkap. Leef de plaatselijke wetten na die van toepassing zijn voor externe luchtafvoering.

Bekijk het gegevensplaatje (gepositioneerd binnen in het toestel) om te bevestigen dat de spanning en het vermogen overeenkomen met het netwerk en dat de aansluiting geschikt is voordat u het model aansluit op het elektriciteitsnet. In geval van twijfel moet een gekwalificeerde elektrotechnicus worden geraadpleegd.

Als de aansluitkabel beschadigd is, moet deze worden vervangen. Deze kabel kan rechtstreeks bij de fabrikant worden verkregen.

Dit apparaat moet worden aangesloten op het elektriciteitsnet via een stekker voorzien van een 3A zekering of bekabeld met een 2-fase aftakking beschermd door een 3A zekering.

2. Waarschuwing!

In bepaalde omstandigheden kunnen elektrische apparaten een gevaar vormen.

A) Controleer de status van de filters niet terwijl de afzuigkap is ingeschakeld. B) Raak de lampen of aangrenzende gebieden niet aan tijdens of onmiddellijk na langdurig gebruik van de verlichtingsinstallatie. C) Flamberen onder de afzuigkap is verboden. D) Vermijd een open vlam, omdat dit schadelijk is voor de filters en brandgevaar oplevert. E) Laat geen voedsel zonder toezicht frituren, omdat oververhitte olie brandgevaar kan opleveren. F) Verbreek de elektrische verbinding vóór alle onderhoud.

G) Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht of door personen met beperkte fysieke, zintuiglijke of mentale vermogens.

H) Jonge kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.

I) Er moet voldoende ventilatie in de ruimte zijn wanneer de afzuigkap wordt gebruikt op hetzelfde moment als apparaten die op gas of andere brandstoffen werken, anders dan elektriciteit.

L) Er bestaat brandgevaar als de reiniging niet wordt uitgevoerd volgens de instructies.

Dit apparaat voldoet aan de Europese Richtlijn EG/2002/96 betreffende Afgedankte Elektrische en Elektronische Apparatuur (AEEA).

Het symbool op het product of op de begeleidende documenten geeft aan dat het toestel niet mag worden behandeld als huishoudelijk afval, maar verwijderd moet worden via een geschikt inzamelpunt voor recycling van elektrische en elektronische apparatuur.

Volg de lokale richtlijnen bij het verwijderen van afval.

Voor meer informatie over de behandeling, hergebruik en recycling van dit product kunt u contact opnemen met uw lokale overheid, de plaatselijke afvalinzamelingsdienst of de winkelier waar het toestel is gekocht.

- Montage en elektrische aansluitingen moeten worden uitgevoerd door gespecialiseerd personeel.

- Draag beschermende handschoenen voordat u doorgaat met de installatie.

- Elektrische aansluiting:

- Het toestel is vervaardigd als klasse II en daarom is geen aardingskabel vereist. De elektriciteitsaansluiting moet na installatie van het toestel gemakkelijk toegankelijk zijn. Als het toestel is uitgerust met een stroomkabel zonder stekker, moet er een voldoende gedimensioneerde multipolaire schakelaar met een minimale contactopening van 3 mm worden aangebracht tussen het toestel en de elektriciteitsaansluiting, rekening houdend met de belasting en de geldende regelgeving.

- De aansluiting op het lichtnet wordt als volgt uitgevoerd:

BRUIN = L (fase)

BLAUW = N (nul)

- Als de kookplaat elektrisch, gas of inductie is, moet de minimale afstand tussen de kookplaat en het onderste deel van de afzuigkap ten minste 65 cm bedragen. Als er een verbindingsbuis uit twee delen wordt gebruikt, moet het bovenste deel buiten het onderste deel worden geplaatst.

Sluit de afvoer van de afzuigkap niet aan op hetzelfde kanaal dat wordt gebruikt voor het circuleren van hete lucht of voor het afvoeren van dampen van andere apparaten die niet elektrisch worden gevoed. Voordat u doorgaat met de montage, moet u de anti-vetfilter(s) verwijderen (Fig. 1) om het toestel gemakkelijker te kunnen hanteren.

- Bij montage van het toestel in de afzuigversie moet het gat voor de luchtafvoer worden voorbereid.

- Wij raden aan een luchtafvoerbuis te gebruiken met dezelfde diameter als de luchtafvoeropening. Als er een buis met een kleinere diameter wordt gebruikt, kan de efficiëntie van het product afnemen en kan de werking lawaaieriger worden.

- Als uw toestel is ontworpen voor gebruik in woningen met een gecentraliseerd afzuigsysteem, moeten de volgende handelingen worden uitgevoerd:

- De schakelbediening opent en sluit de kleppen d.m.v. een thermo-elektrisch apparaat. Door het aanschakelen van de schakelaar opent de klep 90°, roterend na een minuut. De muffe lucht wordt dan afgezogen. Door het uitschakelen van de schakelaar sluit de klep na 100 seconden.

- Bevestiging aan de muur:

Boor de gaten A in overeenstemming met de aangegeven afstanden (Fig. 2).

Bevestig het toestel aan de wand en lijn het uit in horizontale positie tegenover de muurtoestellen. Wanneer het toestel is aangepast moet de afzuigkap definitief bevestigd worden met gebruik van de schroeven (Fig.3).

Voor de verschillende installaties moeten schroeven en schroefankers gebruikt worden die geschikt zijn voor het type van muur (b.v. gewapend beton, gipsplaat, enz.).

Als de schroeven en schroefankers zijn voorzien met het product moet er gecontroleerd worden dat ze geschikt zijn voor het type muur waarop de afzuigkap gaat gemonteerd worden.

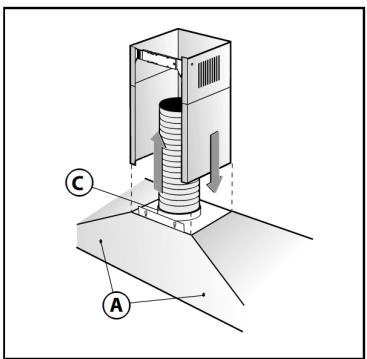

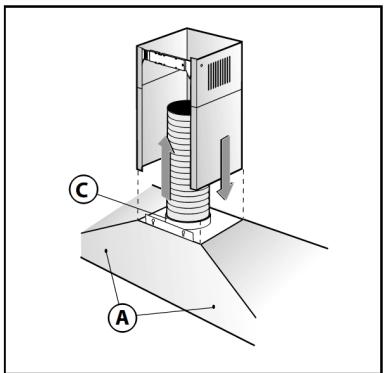

- Montage van de decoratieve telescopische schoorsteen:

Voorzie de elektrische voeding binnen in de decoratieve schoorsteen. Als het te monteren toestel van het type is met kanalen of het type met een externe motor moet de opening voor luchtafvoer voorbereid worden. Pas de breedte van de steunbeugel van de bovenste schoorsteen aan (fig. 14). Bevestig dan aan het plafond met de schroeven A (Fig.4) op zodanige wijze dat er uitlijning optreedt met de afzuigkap met inachtneming van de afstand van het plafond aangegeven in Fig. 2.

Verbind de flens C met de opening voor de luchtafvoer met behulp van een verbindingspijp (Fig. 5). Voeg de bovenste schoorsteen in de lagere schoorsteen in en laat rusten bovenop het frame. Trek de bovenste schoorsteen uit naar de beugel en bevestig met de schroeven B (Fig.4). Vraag uw dealer naar de houtskoolfilters voor het veranderen van een afzuigkap met kanaalsysteem naar een filterversie en volg de installatie-instructies.

Installeer de afzuigkap en de twee schoorstenen zoals beschreven in de paragraaf voor installatie van de afzuigkap in de versie met een kanaalsysteem. Voor het monteren van de filterschoorsteen moet u de instructies vervat in de kit raadplegen. Als de kit niet beschikbaar is, moet deze besteld worden bij uw dealer als toebehoren. De filters moeten worden gemonteerd op de zuig-eenheid gepositioneerd binnen de kap. Ze moeten worden gecentreerd door ze 90 graden te draaien tot de stopbeveiliging optreedt (Fig.6).

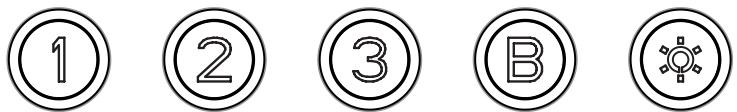

Bediening

Lamp

- Indrukken om lampje in te schakelen / uit te schakelen

Snelheid – Selecteer snelheid volgens de kookomstandigheden

Laag - Licht frituren/koken. Druk op deze knop om over te gaan naar lage snelheid en om de motor opnieuw uit te schakelen.

Medium - Frituren/wokken/intensief koken. Druk op deze knop om over te gaan naar medium snelheid en om opnieuw de motor uit te schakelen.

Hoog - Grillen, intensief frituren en wokken. Druk op deze knop om over te gaan naar hoge snelheid en om de motor opnieuw uit te schakelen.

Booster - Druk op deze knop om over te gaan naar de hoogste snelheid en om de motor opnieuw uit te schakelen.

Boosterfunctie

Deze afzuigkap heeft ook een boosterfunctie. Druk op de knop B voor activatie van de booster terwijl de afzuigkap in gebruik is en de snelheid zal verhoogd worden gedurende 8 minuten alvorens opnieuw te verlagen. Het is raadzaam dat u de afzuigkap enkele minuten inschakelt voordat u begint te koken, laat het toestel voor ongeveer 8 minuten draaien om ervoor te zorgen dat alle geuren worden afgevoerd.

Het toestel mag niet worden gebruikt door kinderen of personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben gekregen.

WAARSCHUWING - bereikbare delen worden mogelijk heet wanneer gebruikt in combinatie met kooktoestellen. Voor het verlichten van het kookgebied onder de afzuigkap drukt op de knop voor de lichtbediening zodat deze zich in de "ON" (aan) positie bevindt. Voor het uitschakelen drukt u opnieuw op de knop om terug te keren naar de "UIT" (OFF) positie.

Voor het bedienen van de afzuigkap drukt u op de knop voor de gewenste snelheid - kies: 1 laag (low), gemiddeld (medium) 2 of 3 hoge snelheid (high speed). Het neonlampje zal oplichten om te tonen wanneer de ventilator draait. Voor het uitschakelen drukt u op de knop "UIT" (off).

Voordat u het toestel gaat schoonmaken of onderhoud gaat uitvoeren moet de elektriciteitsvoorziening uitgeschakeld worden.

Vervanging van de LED-lampjes

Als de toestelversie voorzien is van LED-lampjes is de tussenkomst van een gespecialiseerde elektrotechnicus nodig om ze te vervangen.

Uitwendige Behuizing

Alle externe onderdelen van de uitwendige behuizing kunnen veilig worden gereinigd met een schone doek die uitgewrongen werd in warm zeepsop.

Gebruik geen bijtende pasta's, schurende schoonmaakpoeders, staalwol, harde werktuigen of producten die chloriden bevatten omdat deze schade aan de oppervlakken zullen veroorzaken.

Moeilijk te verwijderen vlekken kunnen verwijderd worden met een reinigingsmiddel voor roestvrij staal. Het is raadzaam dat u het geheel van het roestvrij staal gebied reinigt om een uniforme afwerking te behouden.

Scherpe voorwerpen kunnen sporen nalaten op het oppervlak van het roestvrije staal, maar deze zullen na verloop van tijd minder merkbaar worden.

Om de afwerking van het roestvrij staal te behouden of om vetvlekken af te vegen, moet het roestvrij stalen oppervlak spaarzaam met een minimum hoeveelheid babyolie en keukenpapier behandeld worden.

Gebruik geen kookolie, omdat deze zout bevatten die het roestvrije stalen oppervlak kunnen beschadigen.

Voordat u het toestel gaat schoonmaken of onderhoud gaat uitvoeren, moet de elektriciteitsvoorziening uitgeschakeld worden.

Om alle brandrisico's te voorkomen, moeten de volgende reinigingsinstructies worden gevolgd:

Vetfilters

De vetfilters absorberen vet en stof uit de kookdampen die anders schade aan de binnenkant van de afzuigkap zouden aanbrengen.

De vetfilters moeten worden verwijderd en regelmatig gereinigd worden - bij normaal gebruik moet dit elke 2 maanden uitgevoerd worden.

Voor het schoonmaken gebruikt u warm zeepsop of wast u de filters in de vaatwasser. De vetfilters kunnen enigszins van kleur wijzigen na het wassen, maar dit heeft geen invloed op hun prestaties.

Belangrijk: de frequentie van het wassen is van essentieel belang om te voorkomen dat vet opbouwt in de filters, wat kan leiden tot brandgevaar.

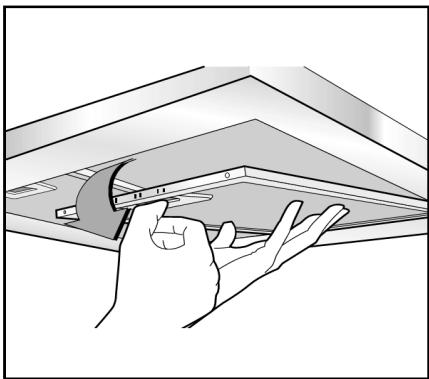

1. Verwijder de filters uit de afzuigkap.
2. Was de vetfilters grondig in warm zeepsop en droog met een schone handdoek.
3. Monteer de schone filters opnieuw.

Koolstoffilters (enkel voor de modellen geïnstalleerd met de hercirculatiemethode)

De koolstoffilters absorberen kookgeuren en moeten worden vernieuwd na ongeveer 6 maanden van normaal gebruik. Vervanging van de koolstoffilters kan worden verkregen bij onze klantenzorg (details op de achterzijde van het handboek).

Verzadiging van de actieve koolstof in de filter zal afhangen van hoe vaak de afzuigkap is gebruikt, het type keuken en de regelmatigheid van het schoonmaken van de vetfilter.

De koolstoffilters kunnen niet worden gewassen - vervang ze om de 6 maanden.

Elektriciteitsvoorziening

220 - 240V ~ 50Hz

Classificatie

Klasse I

Geluidsniveau (externe ontluchting)

Vlakke afzuigkap

Booster	72 dBA
Positie 3	65 dBA
Positie 1	52 dBA

Schoorsteen Afzuigkap

Booster 72 dBA

Positie 3 65 dBA

Positie 1 52 dBA

Lampen

2 x 1,5 W LED

Motorclassificatie

250 W

Vetfilters

3 UIT - Aluminium paneel

Opmerking: Na het schoonmaken kunnen de vetfilters hun kleur lichtjes verliezen - dit heeft geen invloed op de prestaties.

Koolstofffilters

2 Uit - beschikbaar als vervanging

Afzuigcapaciteit (extern)

Vlakke afzuigkap

Booster 805.8 m3/H

Positie 3 605.7 m3/H

Positie 1 280.0 m3/H

Schoorsteen Afzuigkap

Booster 805.8 m3/H

Positie 3 605.7 m3/H

Positie 1 280.0 m3/H
