1100 STERLING CHIM - Kuchynský odsávač pár STOVES - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	STOVES
Model	1100 STERLING CHIM
Odhadovaná šírka	110 cm
Elektrické napájanie	220-240 V ~ 50 Hz
Klasifikácia	Trieda I
Výkon motora	250 W
Osvetlenie	2 x 1,5 W LED
Počet rýchlostí	4 (Nízka, Stredná, Vysoká, Booster)
Funkcia Booster	Áno, 8 minút pri maximálnej rýchlosti
Maximálny odsávací výkon (externý)	805,8 m³/h (Booster)
Odsávací výkon (poloha 3)	605,7 m³/h
Odsávací výkon (poloha 1)	280,0 m³/h
Hladina hluku (Booster)	72 dBA
Hladina hluku (poloha 3)	65 dBA
Hladina hluku (poloha 1)	52 dBA
Tukové filtre	3 hliníkové panely, umývateľné každé 2 mesiace
Uhlíkové filtre	2 kusy, výmena každých 6 mesiacov (voliteľné)
Spôsoby inštalácie	Vonkajšie odsávanie alebo recirkulácia (filtrácia)
Minimálna vzdialenosť od varnej dosky	65 cm
Materiál povrchu	Nerez
Údržba povrchu	Mäkká handrička a mydlová voda, vyhnite sa abrazívam
Zákaznícky servis Francúzsko	Glen Dimplex France, tel. [phone]
Záruka	V súlade s európskymi smernicami

Často kladené otázky - 1100 STERLING CHIM STOVES

Ako nainštalovať odsávač v režime odsávania?

Pre inštaláciu v režime odsávania pripravte odvodný otvor vhodného priemeru a pripojte vzduchovod k výstupnej prírube. Uistite sa, že minimálna vzdialenosť medzi varnou doskou a odsávačom je 65 cm. Použite dodané skrutky a hmoždinky podľa typu steny. Odporúča sa zavolať kvalifikovaného inštalatéra.

Ako prejsť z odsávania na recirkuláciu?

Pre použitie odsávača v režime recirkulácie musíte zakúpiť sadu uhlíkových filtrov (ref. dostupná v náhradných dieloch). Nainštalujte uhlíkové filtre ich zacvaknutím dovnútra odsávača, potom postupujte podľa pokynov sady pre recirkulačné potrubie. Tukové filtre musia byť vždy na svojom mieste.

Ako často treba čistiť tukové filtre?

Tukové filtre by sa mali čistiť každé 2 mesiace pri bežnom používaní. Vyberte ich, umyte v teplej mydlovej vode alebo v umývačke riadu, osušte a vráťte späť. Pravidelné čistenie predchádza riziku požiaru.

Kedy vymeniť uhlíkové filtre?

Uhlíkové filtre by sa mali vymieňať približne každých 6 mesiacov, pretože sú nasýtené a nedajú sa umývať. Doba sa môže líšiť v závislosti od používania a typu varenia. Kúpte si náhradné filtre u zákazníckeho servisu.

Čo robiť, ak odsávač vydáva viac hluku ako zvyčajne?

Nezvyčajný hluk môže byť spôsobený znečisteným tukovým filtrom, upchatým potrubím alebo nesprávnym vyvážením. Najprv skontrolujte čistotu filtrov. Ak hluk pretrváva, kontaktujte odborníka na kontrolu motora a upevnení.

Ako vymeniť LED žiarovky?

Výmenu LED žiaroviek by mal vykonať kvalifikovaný technik. Pred akýmkoľvek zásahom odpojte spotrebič. Kontaktujte zákaznícky servis pre náhradné diely a pomoc.

Môžem používať odsávač s plynovým sporákom?

Áno, ale minimálna vzdialenosť medzi odsávačom a varnou doskou musí byť aspoň 65 cm. Uistite sa, že miestnosť je dobre vetraná, ak odsávač a horáky pracujú súčasne, pretože odsávač nasáva vzduch potrebný na spaľovanie.

Ako aktivovať funkciu Booster?

Stlačte tlačidlo 'Booster' (zvyčajne označené 'B'), keď je odsávač v prevádzke. Odsávač bude pracovať pri maximálnej rýchlosti 8 minút, potom sa automaticky vráti na predchádzajúcu rýchlosť. Ideálne na rýchle odstránenie silných pachov.

Je odsávač dodávaný s napájacím káblom?

Áno, odsávač je dodávaný s napájacím káblom. Ak je poškodený, musí ho vymeniť výrobca alebo kvalifikovaný elektrikár. Spotrebič musí byť pripojený cez poistkovú zástrčku 3 A alebo káblom k chránenej odbočke s poistkou 3 A.

Kde nájdem náhradné diely alebo popredajný servis?

Pre náhradné diely (uhlíkové filtre, žiarovky atď.) alebo popredajný servis kontaktujte Glen Dimplex France na telefónnom čísle 01 69 11 11 85 alebo e-mailom [e-mail]. Môžete tiež navštíviť stránku www.glendimplex-france.fr.

NÁVOD NA OBSLUHU 1100 STERLING CHIM STOVES

3 vyjímatelné - Hliníkový panel

Bezpečnostné opatrenia 3

Ďakujeme vám za zakúpenie tohto vysoko kvalitného Odsávača pár od spoločnosti Stoves.

Základom našej obchodnej politiky je neustály vývoj a zlepšovanie sa. Nezaručujeme prísnu presnosť ilustrácií a špecifikácií. Po vydaní môžu byt' potrebné modifikácie, čo sa týka dizajnu a materiálov.

Pred prvým použitím prístroja, odstráňte všetky obaly a ochranné polyetylénovej fólie.

Tento spotrebič bol navrhnutý pre použitie ako odsávacie (odsávanie vzduchu smerom von), alebo filtračné (vnútorná recyklácia vzduchu) zariadenie.

Poznámka: Tento spotrebič nie je dodávaný spolu s potrubnými zostavami alebo uhlíkovými filtrami. Podrobnosti pre objednanie týchto dielov sú uvedené na zadnej strane príručky.

Vzhl'adom na zložitost' a hmotnosti zariadenia odporúčame, aby inštalácia bola vykonaná odborným personálom.

Výrobca odmieta akúkol'vek zodpovednosť za škody spôsobené nesprávnou inštaláciou.

Prosím, návod si pozorne prečítajte a uschovajte ho pre budúce použitie

1. Dávajte pozor, ak odsávač pár je prevádzkovaný súčasne s takým sporákom alebo varnou doskou, ktorá je závislá na vzduchu v okolitom prostredí. Odsávač pár odstraňuje vzduch z prostredia, ktorý vzduch horák alebo varná doska potrebuje pre spal'ovanie.

Negativny tlak v prostredí nesmie prekročit 4Pa (4x10-5 bar). Zaistite dostatočné vetranie v prostredí pre bezpečnú prevádzku odsávača pár. Dodržujte miestne zákony platné pre vývod vzduchu do vonkajšieho prostredia.

Pred pripojením modelu do elektrickej siete preskúmajte dátový štítok (umiestnený vo vnútri spotrebiča), aby ste sa potvrdili o tom, že napätie a výkon spotrebiča zodpovedá hodnotám siete a aj zásuvka je vhodná. V prípade pochybností sa obrát'te na kvalifikovaného elektrikára.

Ak je napájaci kábel poškodený, musí byt' vymenený. Môžete ho získat' priamo od výrobcu.

Toto zariadenie musí byť pripojené k napájacej sieti cez konektor s tavnou poistkou 3A alebo prostredníctvom 2 fázových kolíkov chránených 3A poistkou.

2. Výstraha!

Za určitých okolností môžu elektrické spotrebiče predstavovať riziko nebezpečenstva.

A) Nekontrolujte stav filtrov, kým je odsávač pár v prevádzke.
B) Nedotýkajte sa žiaroviek alebo pril'ahlých oblastí v priebehu alebo ihned' po dlhšom používaní osvetl'ovacieho zariadenia.
C) Pod odsávačom pár je zakázané flambovanje.
D) Vyvaruite sa vol'ným plameňom, nakol'ko sú škodlivé pre filtre a predstavujú nebezpečenstvo požiaru.
E) Nenechávajte jedlo vyprážat' bez dozoru, pretože prehriaty olej môže spôsobit' nebezpečenstvo požiaru.
F) Pred údržbou odpojte elektrické pripojenia.
G) Tento spotrebič nie je určený pre používanie det'mi alebo chorými osobami bez dozoru.
H) Malé deti by mali byt' pod dozorom, aby sa nehrali s týmto prístrojom.
I) Musí byt' zabezpečené dostatočné vetranie miestnosti, pokial' je odsávač používaný v rovnakom čase ako zariadenie na spal'ovanie plynu alebo iné palivá ako elektrické.
L) Ak čistenie nie je vykonávané v súlade s pokynmi, hrozí nebezpečenstvo požiaru.

Symbol na výrobku alebo v sprievodných dokumentoch znamená, že spotrebič nesmie byt' zlikvidovaný spolu s domácim odpadom, ale mala by byt' dodaný do vhodného elektrického a elektronického zberného bodu alebo zariadenia pre recykláciu.

Pri likvidácii odpadu postupuite podl'a miestnych pokynov.

Pre viac informácií o likvidácii, opätovného využitia a recyklácii tohto výrobku, obrát'te sa na miestny úrad, domáce zberné služby alebo predajcu, kde bol prístroj zakúpený.

- Montáž a elektrické pripojenie musí vykonat' špecializovaná osoba.

- Pred pokračovaním v inštalácii používajte ochranné rukavice.

- Elektrické pripojenie:

- Prístroj bol vyrobený ako trieda II, preto nie je potrebný žiadny uzemňovací kábel. Po inštalácii spotrebiča musí byť prípojný bod ľahko prístupný. Ak je prístroj vybavený napájacím káblom bez zástrčky, musí byť vhodne dimenzovaný omnipolárnym spínačom s 3 mm minimálnym otvorom medzi kontaktmi vloženým medzi spotrebičom a dodávkou elektrickej energie v súlade so zaťažením a s platnými predpismi.

- Pripojenie k sieti sa vykonáva nasledujúcim spôsobom:

Modré = N neutrálne vedenie

- Ak je varná doska elektrická, plynová, alebo indukčná, minimálna vzdialenost' medzi varnou doskou a najnižšou čast'ou odsávača pár musí byt' najmenej 65 cm. Ak použivate spojovaciu rúrku zloženú z dvoch častí, musí byt' horná čast' umiestnená mimo spodnej časti.

Nepripájajte vývod odsávača pár k rovnakému vodiču, ktorý sa používa na cirkuláciu horúceho vzduchu, alebo na odvádzanie splodín z iných prístrojov ktoré nie sú prevádzkované z elektrických zdrojov.

- Ak prístroj montujete v sacej verzii, pripravte otvor pre odvádzanie vzduchu.

- Odporúčame používať odt'ahové potrubie vzduchu, ktoré má rovnaký priemer ako výstupný otvor odpadového vzduchu. Ak sa použije rúra s menším priemerom, môže byť znížená účinnosť výrobku a jeho prevádzka môže spôsobovať viac hluku.

- Ak váš prístroj bol navrhnutý pre použitie v príbytkoch dodávaných s centralizovaným sacím zariadením, vykonajte tieto činnosti:

- Ovládanie otvára a zatvára ventil pomocou termo elektrického zariadenia. Prepnutím spínača do polohy ON, po minúte sa ventil otvorí otočením sa o 90°, čím umožní nasávanie použitého vzduchu. Prepnutím spínača do polohy OFF, sa ventil uzatvorí po 100 sekundách.

- Pripevnenie na stenu:

Pripevnite spotrebič k stene a vyrovnajte ho do vodorovnej polohy k stenovým jednotkám. Ked' je spotrebič nastavený, definitívne pripevnite odsávač pomocou skrutiek A (Obr. 3). V prípade rozličných spôsobov montáže použite skrutky a hmoždinky vhodné pre typ steny (napr železobetón, sadrokartón, atd').

V prípade, že skrutky a hmoždinky sú súčasťou produktu, skontrolujte, či sú vhodné pre daný typ steny, na ktorý bude odsávač pár pripevnený.

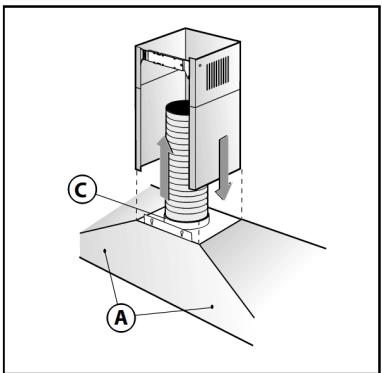

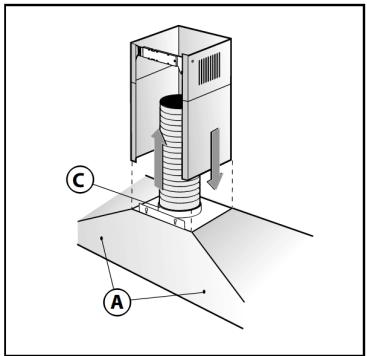

- Upevnenie dekoratívneho teleskopického komína:

Usporiadajte elektrické napájania vo vnútri dekoračného komína. Ak je váš prístroj montovaný vo verzii s odsávaním alebo vo verzii s externým motorom, pripravte otvor pre výstup vzduchu. Nastavte širku nosnej konzoly horného vývodu (Obr. 4). Potom ho pripevnite k stropu pomocou skrutiek A (Obr. 4) takým spôsobom, aby bol rovnomerný s odsávačom pár a dodržujte vzdialenost od stropu ako je uvedené na Obr. 2.

Pripojte prírubu C do odsávacieho otvoru s využitím prepojovacieho potrubia (Obr. 5). Vložte horný komín do spodného komína a ostatnú časť nad rám. Zdvihnite horný komín do jeho držiaka a upevnite ho skrutkami B (Obr.4). Ak chcete zmenit' odsávač pár z potrubnej verzie na verziu filtračnú, opýtajte sa svojho predajcu uhlíkových filtrov a postupujte podľa pokynov na inštaláciu.

Nainštalujte odsávač pár a dva vývody, ako je uvedené v odseku pre inštaláciu odsávača pár vo verzii s odt'ahom. Ak chcete zostaviť filtračný komín, postupujte podľa inštrukcí obsiahnutých v súprave. Ak súprava nie je k dispozícii, môžete ju objednat' u svojho predajcu ako príslušenstvo. Filtre musia byt' použité na sacej jednotke umiestnenej vo vnútri odsávača. Musí byt' v strede, čo dosiahnete otočením o 90 stupňov, až na doraz (Obr. 6).

Ovládacie prvky

Svietidlo

– Stlačte pre zapnutie / vypnutie svetla

Rýchlost' –zvol'te otáčky tak, aby vyhovovali podmienkam varenia

Nízke - pomalé pečenie/varenie. Stlačte toto tlačidlo pre spustenie nízkych otáčok, opätovným stlačením vypnete motor.

Stredné- Vyprážanie / varenie vo woku / silné vrenie. Stlačte toto tlačidlo pre spustenie otáčok strednou rýchlost'ou, opätovným stlačením vypnete motor.

Vysoké - Grilovanie, intenzívne smaženie a varenie vo woku. Stlačte toto tlačidlo pre spustenie otáčok vysokou rýchlost'ou, opätovným stlačením vypnete motor.

Extra (Booster)- Stlačte toto tlačidlo pre spustenie najvyššej rýchlosti, opätovným stlačením vypnete motor.

Funkcia Extra (Booster)\*

Odsávač pár má tiež funkciu Extra (Booster). Ak chcete aktivovat' funkciu Extra (Booster), stlačte tlačidlo B, keď je odsávač v prevádzke, zvýši tým svoju rýchlost' na 8 minút, následne sa opát' spomalí.

Odporúčame zapnút' odsávač pár na niekol'ko minút pred tým, než začnete varit', a potom nechat' bežat' asi 8 minút po varení, aby ste zabezpečili, že všetky pachy budú odvedené.

Prístroj nesmú používať deti alebo osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnost'ami, alebo nedostatkom skúseností a znalostí, pokial' nie sú pod dohl'adom alebo im neboli poskytnuté inštrukcie.

VAROVANIE - Prístupné časti sa pri použití s kuchynskými spotrebičmi môžu zahriat'. Ak chcete osvetlit' oblast' varenia pod odsávačom pár, prepnite tlačidlo pre ovládanie svetiel do polohy "ON". Pre vypnutie, znova stlačte tlačidlo pre návrat do polohy „Off".

Pre ovládanie odsávača pár, stlačte tlačidlo pre požadovanú rýchlost' - zvol'te: 1 nízku, 2 strednú, 3 alebo vysokú rýchlost'. Indikátor neónového svetla sa rozsvieti a signalizuje, ked' je ventilátor v prevádzke. Pre vypnutie, stlačte tlačidlo "Off".

STAROSTLIVOSŤ A ČISTENIE

Pred čistením alebo údržbou, vypnite prívod elektrickej energie.

Výmena LED žiaroviek

Ak je spotrebič verzie s LED lampami, pre ich výmenu je potrebný zásah špeciálneho technika.

Vonkajší plášt'

Všetky vonkajšie časti vonkajšieho plášťa možno bezpečne vyčistiť čistou handričkou vyžmýkanou v horúcej mydlovej vode.

Nepoužívajte žieravé pasty, abrazívne čistiace prášky, drôtenku, tvrdé náradie, alebo akékol'vek výrobky obsahujúce chloridy, pretože poškodzujú povrch.

Škvrny môžu byt' odstránené pomocou čističa pre nerezovú ocel'. Odporúčame vyčistit' celú oblast' z nerezovej ocele pre získanie jednotného povrchu.

Ostré predmety môžu poškrabat' povrch nerezovej ocele, ale škrabance budú časom menej badatel'né.

Ak chcete zachovat' vzhľad nerezovej ocele, alebo chcete odstránit' všetky mastné stopy, utrite povrch z nehrdzavejúcej ocele šetrne s minimálnym množstvo detského oleja s kuchynskou papierovou utierkou.

Nepoužívajte jedlé oleje na varenie, pretože môžu obsahovat' sol', ktorá môže poškodit' povrch z nehrdzavejúcej ocele.

Pred čistením alebo údržbou, vypnite prívod elektrickej energie.

Pre zabránenie akémukol'vek riziku požiaru, musia byt' dodržané nasledujúce pokyny na čistenie:

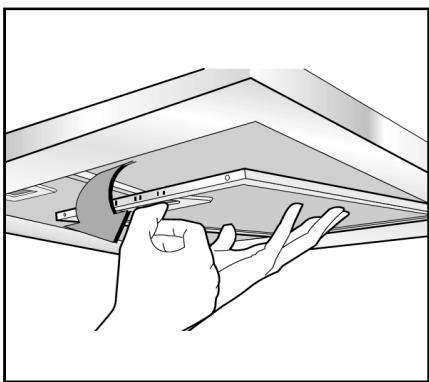

Tukové filtre

Tukové filtre absorbujú mastnoty a prach z kuchynských výparov, ktoré by inak poškodili vnútro odsávača.

Tukové filtre by mali byt' odstránené a pravidelne vyčistené - pri bežnom používaní, aspoň raz za 2 mesiace.

Na čistenie použite teplú mydlovú vodu, alebo ich umyte v umývačke riadu. Tukový filter po vyčistení môže mierne zmenit' farbu, ale to nemá vplyv na jeho výkon.

Dôležité: Je nevyhnutné časté čistenie pre zabránenie hromadeniu tuku vo filtri, ktoré by sa mohlo spôsobit' nebezpečenstvo požiaru.

Uhlíkové filtre (iba modely nainštalovaný pre použitie s metódou recirkulácie)

Tieto filtre s aktívnym uhlím absorbujú pachy vznikajúce pri varení a pri bežnom použití je potrebné ich obnovenie po 6 mesiacoch. Náhradné uhlíkové filtre je možné získat' z našej centrály pre Starostlivost' o zákazníkov (podrobnosti nájdete v zadnej časti príručky).

Nasýtenie aktívneho uhlia vo filtri bude závisiet' na tom, ako často sa používa odsávač pár, od typu kuchyne a pravidelnost' čistenia tukových filtrov.

3 vyberatel'né - Hliníkový panel

Poznámka: Po vyčistení tukových filtrov môžu trocha stratit' svoju farbu - to nemá vplyv na ich výkon.

Uhlíkové filtre

2 vyberatel'né - k dispozícii ako náhradné diely
