EFF90560OX - EFF90563OX - Afzuigkap ELECTROLUX - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Compatibele modellen	EFF90560OX, EFF90563OX
Merk	Electrolux
Installatie	Buitenafvoer of recirculatie met koolstoffilter
Afmetingen (B x D x H)	Ongeveer 90 cm x 50 cm x 60 cm (geschat op basis van model 90 cm)
Gewicht	Ongeveer 15 kg (schatting)
Voeding	230 V ~ 50 Hz
Motorvermogen	Niet expliciet gespecificeerd
Afzuigsnelheden	4 snelheden (waarvan 3 en 4 getimed: 10 en 5 minuten)
Breeze-functie	Omgevingsventilatie op lage snelheid gedurende 1 uur
Verlichting	LED, alleen vervangen door erkende service
Vetfilter	Aluminium, maandelijks wasbaar (vaatwasser mogelijk)
Koolstoffilter	Niet wasbaar, maximaal elke 4 maanden vervangen
Verzadigingsindicator	Afwisselende weergave van snelheid met "F" (vet) of "C" (koolstof)
Hob²hood-functie	Draadloze verbinding met compatibele kookplaat
Temperatuuralarm	Detectie van overmatige temperatuur, activeert snelheid 3
Minimale veiligheidsafstand	50 cm (elektrisch koken) / 65 cm (gas of gemengd)
Buitenkant reinigen	Vochtige doek met neutraal vloeibaar schoonmaakmiddel, geen alcohol
Energieverbruik	LED: 90% besparing t.o.v. traditionele lampen
Repareerbaarheid	Originele reserveonderdelen via Electrolux Shop

Veelgestelde vragen - EFF90560OX - EFF90563OX ELECTROLUX

Hoe maak ik het vetfilter van mijn Electrolux afzuigkap schoon?

Het vetfilter moet een keer per maand worden gereinigd. U kunt het met de hand wassen met een niet-agressief schoonmaakmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Verkleuring kan optreden maar heeft geen invloed op de prestaties.

Hoe vaak moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter is niet wasbaar en moet maximaal elke 4 maanden worden vervangen. De verzadiging hangt af van het gebruik en het regelmatig reinigen van het vetfilter.

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand is 50 cm voor een elektrisch fornuis en 65 cm voor een gas- of mengfornuis. Raadpleeg de handleiding van uw fornuis als deze een grotere afstand voorschrijft.

Hoe gebruik ik de Breeze-functie (omgevingsventilatie)?

Druk op de daarvoor bestemde toets (toets 3 op het paneel). De afzuigkap schakelt in op lage snelheid gedurende ongeveer een uur en schakelt daarna automatisch uit. Ideaal om de lucht na het koken te verfrissen.

Wat betekent de weergave van 'F' of 'C' op het scherm?

'F' geeft aan dat het vetfilter moet worden gereinigd. 'C' geeft aan dat het koolstoffilter moet worden vervangen. Deze indicatoren knipperen afwisselend met de weergegeven snelheid.

Hoe reset ik de verzadigingsindicator van de filters?

Zet de afzuigkap aan, druk vervolgens gedurende ongeveer 3 seconden op toets 1 (ON/OFF). Als beide indicatoren knipperen, herhaal de handeling twee keer.

Kan ik mijn afzuigkap verbinden met een compatibele kookplaat?

Ja, de Hob²hood-functie maakt een draadloze verbinding mogelijk. De afzuigkap past de afzuigsnelheid automatisch aan op basis van de kookplaat. Raadpleeg de handleiding van uw kookplaat voor de compatibiliteit.

Hoe vervang ik de LED-verlichting?

De LED's zijn ontworpen voor een lange levensduur. Neem bij een defect contact op met de erkende Electrolux klantenservice voor vervanging. Kijk niet rechtstreeks in het licht.

Wat te doen als de afzuigkap knipperende 't' weergeeft?

Dit is het temperatuuralarm. De afzuigkap detecteert overmatige warmte en activeert automatisch snelheid 3. Het alarm stopt wanneer de temperatuur daalt. U kunt deze modus verlaten door op toets 2 te drukken.

Waar vind ik originele reserveonderdelen?

U kunt originele accessoires en reserveonderdelen kopen op de Electrolux Shop-website: www.electrolux.com/shop. Gebruik alleen originele onderdelen voor de veiligheid.

GEBRUIKSAANWIJZING EFF90560OX - EFF90563OX ELECTROLUX

EN User manual
DE Gebrauchsanleitung
FR Manuel d'utilisation
NL Gebruiksaanwijzing
ES Manual de uso
PT Livro de instruções para'utilisation
IT Libretto di uso
SV Användningshandbok
NO Bruksveiledning
FI Kayttoohjeet
DA Brugsvejledning

RU PykoBOIDTO NO
3Kcnjnyataun
ET Kasutusjuhend
LV Lietosanas pamaciba
LT Naudotojo vadovas
UK Ihctpykizj3 3 ekcnnyatauui
HU Hasznalati utmutató
CS Navod k pouziti
SK Navod na použivanie
RO Manual de folosire
PL Instrukcja uzytkowania
HR Knjizica s uputama

SL Navodilo za uporabo
EL Oynyics Xpns
TR Kullanim kitapçi
BG PbKOBOIDCTBOHa Iotpe6nteIa
KK NaIanaHnybIHyckaynbIbI
MK YnataCTBO 3a KOpNCHnK
SQ Udhezues per perdorimin
SR KopnchnUko ynyTCTBO pssll AR

ENUSERMANUAL 3
DE GEBRAUCHSANLEITUNG 7
FR MANUEL D'UTILISATION 11
NL GEBRUKSAANWIJZING 15
ES MANUAL DE USO 19
PT LIVRO DE INSTRUÇÉS PARA UTILIZAZão. 23
IT LIBRETTO DI USO 27
SV ANVÄNDNINGSHANDBOK 31
NO BRUKSVEILEDNING 35
FI KAYTTOOHJEET 39
DA BRUGSVEJLEDNING 43
RU PYKOBODCTBO IIO 3KcIyATAUIN 47
ET KASUTUSJUHEND 52
LV LIETOSANAS PAMACIBA. 56
LT NAUDOTOJO VADOVAS 60
UK IHCTPYKLIJ 3 EKCPIYATAUJI 64
HU HASZNÁLATI UTMUTATO 68
CS NAVOD K POUZITI 72
SK NAVOD NA POUZIVANIE 76
RO MANUAL DE FOLOSIRE 80
PL INSTRUKCJA UZYTKOWANIA 84
HR KNJIZICA S UPUTAMA 88
SL NAVODILO ZA UPORABO 92
EL OAHHIEXPHH 96
TR KULLANIM KITAPCIGI 102
BG PbKOBOCTBO HA IOTPEBITEJI 106
KK PAnDAHAYUbI HYCKAYbIFbl 111
MK YIATCTBO 3A KOPINCHIK. 115
SQUDHEZUESPERPERDORIMIN 120
SR KOPINCHINUKO UNYTCTBO 124
131 1

Bedankt om een Electrolux-apparaat te kopen. U koos voor een product dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werk ontworpen met u in het onderhoofd. Wanner u het gebruikt,kest u er op vertrouwen dat u keer op keer fantastische resultaten zult krijgen. Welkom bij Electrolux.

Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie: www.electrolux.com

Registree uw product voor een betere service: www.electrolux.com/productregistration

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat: www.electrolux.com/shop

MILIEUBESCHERMING

Recycle de materialien met het symbol Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbol Niet weg met het huishoudelijk afval. Breng het product maar het milieustation bij u in de buurt of neem contact op met de gemeente.

KLANTENSERVICE

Wij raden alttijd het gebruik van originele onderdelen aan.

Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij de hand heb.

De informatatie staat op het typeplaatje. Model, productnummer, seriENUMmer.

Waarschuwing - Belangrijke veiligheidsinformationie.

Algemene informatatie en tips

Milieu-informatie.

Wijzigingen voorbehonden.

1.VEILIGHEIDSVOORSCHRIFTEN

Let op!Zich strikt aan de aanwijzingenuit deze tekst honden. Ledereaansprakelijkheid voor eventueleschade of brand aan het apparaatveroorzaakt door het Niet in achtnemen van de aanwijzingen indeze handleiding weergegevenwordt afgewezen.De wasemkap isuitsluitend ontworpen voor huishoudelijkgebruik.

Waarschuwing! Het apparaat Niet aan het stroomnet aansluien voordat de installmente voltooid is. Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

Gebruik steeds handschoenen tijdens het onderhoud, de installmente en belichting. Dit apparaat mag Niet worden gebruikt door kinderen of door personen met beperkte sensorische de geestelijkke capacititeiten of met weinig ervaring en onvoldoende kennis, tenzij dit Niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid. De kinderen要去en altijd gecontroleerd worden zodate zij Niet met het apparaat spelen. De wasemkap nooit gebruiken als het rooster Niet goed gemonteerd is! De wasemkap NOOIT als steunvlak gebruiken tenzij dit Niet uitdrukkelijk is aangegeven. Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen. De gezogen lust捷 mag Niet afgevoerd worden in een leiding die gebruikt worden de afvoer van rook van apparaten die gas of andere brandstoffen toepassen. Het is streng verboden met open vlammen onder de wasemkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom moet het absolutut vermeden worden. Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

Let op!De bereikbare onderdelen kunden bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden.

veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door deplaatselijk bevoegde autoriteiten. De wasemkap要去 regelmatig schoongemakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleding is aangegeven in性和 nemen van de renigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken. Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen. Ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand verooorzaakt door het Niet in acht nemen van de aanwijzingen uit deze handleding worden afgewezen.

Opgelet!Indien de schroeven en bevestigingsystemen Niet in overeenstemming met deze instructies gemonteerd zijn kan dit leiden tot elektrische gezaren.

2.HET GEBRUIK

De kap is ontwikkeld om rook en kookdampen af te zuigen. In het bijgesloten montageboekje is aangegeven welkeuitvoering möglichk is voor het model in Uw bezit: in de afzuigversie met afvoer maar

buiten of in de filtrerende versie met luchtcirculatione

3.HET INSTALLEREN

De netspanning要去 corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet delee in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installmentie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deleze, ook na de installmentie, Niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentenormen.

! Attentie!Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllerer de ze de goed functioneert, controllerer altid of de voedingskabel goed gemonteerd is.

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis. Indien in de installmentie-aanwijzing van het gaskootoestel een grotere afstand wordt aangegeven要去 hiermee rekening worden gezhonden.

4. ONDERHOUD

! Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteit'snet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

De kap要去 regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste metdezelfde regelmaaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doeck die u vochtig maakt met een beetje neutral vloeijaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

! Attentie! Als u重点领域 aanwijzingen m.b.t. reiniging van het apparaat en verwangng resp. reiniging van de filters nicht opvolgt, kan dat tot brand leiden.

Deze aanwijzingen beslist opvolgen! De fabrikant is Niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zich van ondeskundig onderhoud of Niet opvolgen van de bovengenoemdeeiligheidsvoorschriften.

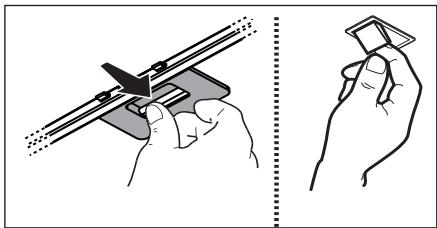

4.1 Vetfilter - Het metalen vetfilter要去eennmaal per maand worden gereinigmdet neutrale reinigingsmiddelen, met dehand of in de vaatwasmachine op lagetemperature en met een kortprogramma. Door hem in de vaatwasmachine te wassenkan het metalen vetfilter ontkleuren, Maar dit is Niet van invloed op de eigenschappen, die beslist Niet veranderen.

4.2 NIEt wasbaar koolstoffilter

De verzadiging van de koolstofffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden verrangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

5. BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de slelheid van afzuiging en een schakelaar voor de verlichting van het fornuis. In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken. We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt heeft aan te lately. De schakelaars bevinden zich aan de voorkant van de kap:

1 Toets ON/OFF/verminding aanzuigsnelheid (vermogen)
2 Toename aanzuigsnelheid (vermogen) 1-2-3.-4.

De aanzuigsnelheden (vermogens)

3 en 4 hebben een beperkte duur, respectievelijk 10 en 5 seconden, waarna de aanzuigsnelheid (vermogen) 2 geactiveerd worden.

Opmerking: De led op het display knippert om de timerinstelling van de slelheid aan te gezven.

3 Toets ON/OFF verlichting
4 Toets "Breeze"functie (Ventilatie van de kamer)

De kap gaat gedurende ongeveer een uur op lage aanszuigsnelheid (vermogen) aan en wordt daarnauitgeschakeld.

5 Display

Indicator verzadiging van de filters

Bij regelmatige werkingsintervallen waarschuwt de kap dat het nodig is om het onderhoud van de filters uit te voeren.

Indicator verzadiging van de vetfilter

Op het display verschijnt afwisseelend de ingestelde snelheid en de letter "F".

Indicator verzadiging van de koolstofffilter

Op het display verschijnt afwisseelend de ingestelde snelheid en de letter "C".

Resetverzadigingindicator

Om de verzadiging indicator te resetten,
Zet de afzuigkap aan en houd de toets 1
ongeveer 3 seconden lang ingedrukt.

Voer de onderhoudswerkzaamheden van de filter uit, zoals aangegeven in deze handleiding.

In het geval dat beiden vetfilter verzadiging indicatoren "F" en "C" knipperen, de reset handelingen tweeemaal uitvoeren.

De koolstofffilter verzadiging indicator is gewoonlijk uitgeschakeld en als de kap als filterend apparaat worden gebruikt,要去\ deze de eerste keer handmatig worden geactiveerd.

Activering van de koolstofffilter verzadiging indicator:

Zet de kap af en druk tegelijkkertijd 3 seconden lang op de toetsen 2 en 3.

Op de display knipperen 2 seconden lang, de letters "F" en "C" om de succesvolle activering van de koolstofffilter verzadiging indicator aan te gehen.

Uitschakeling van de koolstofffilter verzadiging indicator:

Zet de kap af en druk tegelijkkertijd 3 seconden lang op de toetsen 2 en 3. Op de display knippert 2 seconden lang alleen de letter *F" om de succesvolle uitschakeling van de koolstofffilter verzadiging indicator aan te gehen.

Temperatuur alarm

De kap is voorzien van een temperatuursensor die de motor op snelheid 3 inschakelt als de omgevingstemperatuur, in de buurt van de display, te hoog is.

De alarmtoestand worden op de display weergegeven met een knipperende "t".

Deze toestand blijft voortbestaan totdat de temperatuur onder de alarmgrens daalt.

Om deze modus te verlaten druk op toets "2".

Elke 30 seconden worden door de sensor de omgevingstemperatuur in de buurt van de display gecontroleerd.

5.1 Hob²Hood

De kap is voorzien van een "draadloze" verbinding (wireless) met de kookplaat waarmee automatisch de meest geschikte snugheid (zuigkracht) worden ingesteld.

Raadpleeg het instructieboekje van de kookplaat om te controlleren of de functie aanwezig is en compatibel.

Bij eerste aansluiting op het stroomnet of bij een plotselinge stroomonderbreking (blackout), wacht 1 minuut zodate verbinding met de kap worden hersteld.

6. VERLIGHTING

De kap is voorzien van een verlichtingssystem gebaseerd op de LEDDEN technologie.

De Ledden zorgen voor een optimaleverlichting, voor een 10 maal langeretijdduur ten opzichte van de traditionelelampjes en een elektriciteitsbesparing vanwel 90%

! Attentie! Niet direct in het led-licht kijken.

Om de lampen te verrangen, neem contact op met de erkende assistentie service voor de reserveonderdelen.
