| Tipo di prodotto | Cappa aspirante |
| Modelli compatibili | EFF90560OX, EFF90563OX |
| Marca | Electrolux |
| Installazione | Scarico esterno o ricircolo con filtro a carbone |
| Dimensioni (L x P x A) | Circa 90 cm x 50 cm x 60 cm (stima basata su modello 90 cm) |
| Peso | Circa 15 kg (stima) |
| Alimentazione | 230 V ~ 50 Hz |
| Potenza motore | Non specificata esplicitamente |
| Velocità di aspirazione | 4 velocità (di cui 3 e 4 temporizzate: 10 e 5 minuti) |
| Funzione Breeze | Ventilazione ambiente a bassa velocità per 1 ora |
| Illuminazione | LED, sostituzione solo da parte del servizio autorizzato |
| Filtro antigrasso | Alluminio, lavabile mensilmente (lavastoviglie possibile) |
| Filtro a carbone | Non lavabile, da sostituire massimo ogni 4 mesi |
| Indicatore di saturazione | Visualizzazione alternata della velocità con 'F' (grassi) o 'C' (carbone) |
| Funzione Hob²hood | Connessione wireless con il piano cottura compatibile |
| Allarme temperatura | Rilevamento temperatura eccessiva, attivazione velocità 3 |
| Distanza minima di sicurezza | 50 cm (cottura elettrica) / 65 cm (gas o mista) |
| Pulizia esterna | Panno umido con detergente liquido neutro, non alcol |
| Consumo energetico | LED: 90% di risparmio rispetto alle lampadine tradizionali |
| Riparabilità | Ricambi originali tramite Electrolux Shop |
Domande frequenti - EFF90560OX - EFF90563OX ELECTROLUX
Domande degli utenti su EFF90560OX - EFF90563OX ELECTROLUX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale EFF90560OX - EFF90563OX - ELECTROLUX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EFF90560OX - EFF90563OX del marchio ELECTROLUX.
MANUALE UTENTE EFF90560OX - EFF90563OX ELECTROLUX
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzato, potete esser certi di ottenerere sempre i migliorori risultati. Benvenuti in Electrolux.
Visitate il nostro site web per:
ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:
www.electrolux.com
Registrarilevostro prodottoereceiveurenservizioagliore:
acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:
www.electrolux.com/shop
CONSIDERAZIONI AMBIENTALI
Riciclare i materiali con il significato. Buttare l'imballaggio negli appositi contentitori per il riciclaggio.
Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il significato insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
SERVIZIO CLIENTI E MANUTENZIONE
Consiglio sempre l'impiego di ricambi originali.
Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.
Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.
Avverenza / Attenzione - Importanti Informazioni di Sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente.
Con riserva di modifiche
1. ISTRUZIONI DI SICUREZZA
! Avverenza! Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati alla cappa derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è stata progettata esclusivamente per uso domestico.
! Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata. Prima di qualsi operazione di pulizia o manutenzione disinserire la cappa alla rete elettrica; togliendo la spina o staccando l'interruttore generale dell'abitazione.
Per tutte le operazioni di installmente, manutenzione e manutenzione lampade utilizzato quanti da lavoro.
L'apparecchio non è destinato all'utilizzato da parte di bambini o persona con ridotte capacità fisiche sensoriali o mentali e con mancata esperenza e conoscenza a meno che anni non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsablee per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con l'apparecchio. Mai utilizzare la cappa perché griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espresmente indicato. Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. L'aria aspirata non devese sere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. E' severamente Vietato fare cibi alla fiamma sulla cappa. L'impio di fiamma libera è dannoso ai filtri e cui da luogo ad incendi, pertanto devese essere evitato in agli caso. La frutta deve essere fattà sotto controlo onde evitare che l'olio surriscaldato prenda fuoco.
! Avverenza! Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali
competenti.
La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettore comunique quanto espressamente indicate nelle istruzioni di manutenzione riportate in questo manuale). L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.
Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apprecchio derivati dall'inoservanza delle istruzioni riportate in questo manuale.
Attenzione! La mancata installmente di viti e dispositivi di fissaggio in conformità di quale istruzioni cui comportare rischi di natura elettrica.
2.USO
La cappa serve per aspirare i fumi e vapori derivanti alla cottura.
Nel libero di installmentazione allegato è indicata quale versione è possibile utilizzato per il modello in Vs. possesso tra la versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno
3. INSTALLAZIONE
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo l'infallazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installazione, aplicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installation.
Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.
Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.
4. MANUTENZIONE
Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.
Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!
Attenzione! L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comportarischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.
Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

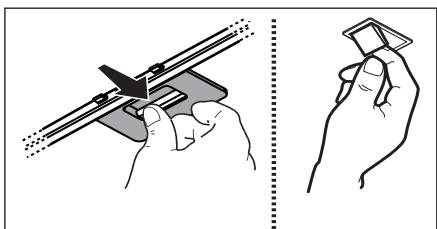

4.1 Filtrato antigrasso - Il filtrato antigrasso deve essere pulito una volta al mese con detergenti non aggressivi, manualemente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtrato antigrasso cui solorris ma le sue caratteristiche di filtraggio non cambiano assolutamente.
4.2 Filtrao ai carboni attivi NON lavabile La saturazione del filtrto carbone si verifica bajo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrto grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi.
NON può essere lavato o rigenerato
5.COMANDI
La cappa è fornita di un pannello
comandi con un controllo delle velocità di
aspirazione ed un controllo di accensione
della luce per l'illuminazione del piano
di cottura. Usare la velocità maggiore
in caso di particolare concentrazione di
vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a
cucinare e di lasciarla in funzione a cottura
terminata per altri 15 minuti circa.
I comandi si trovano nel pannello frontale
dell'apparecchio:
1 Tasto ON-OFF/decremento velocità (potenza) di aspirazione
2 Tasto incremento velocità (potenza) di aspirazione 1 - 2 - 3. - 4. Le velocità (potenze) di aspirazione 3. e 4. hanno una durata limitata, rispettovamente a 10 e 5 minuti dopodichè si attiva la velocità (potenza) di aspirazione 2.
Nota: Il led sul display lampeggia ad includare la temporizzazione della velocità.
3 Tasto ON/OFF illuminazione
Tasto funzione "Breeze" (Ventilazione ambiente)
La cappa si accende a bassa velocità (potenza) di aspirazione per un ora circa dopodichè si spegne.
5 Display
Indicatore di saturazione dei filtri
Ad intervalli regolari di funzionamento la cappa avverte quando è necessario eseguire la manutenzione dei filtri.
Indicatore di saturazione del filtro grassi
Nel display appaiano alternati la velocità impostata e la lettera "F".
Indicatore di saturazione del filtro al carbone
Nel display appaiano alternati la velocità impostata e la lettera "C".
Reset indicator di saturazione
Per resettare l'indicatore di saturatione, accendere la cappa e premere e mantenenere premuto il tasto 1 per 3 secondi circa.
Eseguire la manutenzione dei filtri come indicato in quello manuale.
Nel caso che entrambi gli indicatori di saturazione filtri "F" e "C" inizino a lampeggiare, procedere con l'operazione di reset per due volte.
L'indicatore di saturazione del filtro al carbone non è normalmente attivo e se la cappa viene utilizzata in versione filtrante deve essere attenuato la prima volta manually.
Attivazione dell'indicatore di saturazione del filtro al carbone:
Spagnere le cappa e premere contemporaneamente i tasti 2 e 3 per 3 secondi.
Sul display lampeggiano per 2 secondi le lettere "F" e "C" ad includare l'avvenuta attivazione dell'indicatore di saturazione del filtro al carbone.
Disattivazione dell'indicatore di saturazione del filtro al carbone:
Spagnere le cappa e premere contemporaneamente i tasti 2 e 3 per 3 secondi. Sul display lampeggia per 2 secondi solo la lettera "F" ad indicare l'avvenuta disattivazione dellindicatore di saturazione del filtro al carbone.
Allarme Temperatura
La cappa è equipaggiata con un sensore di temperatura che attiva il motore alla velocità 3 nel caso in cui la temperatura nella zona display sa troppo elevata.
La condizione di allarme vieneindicata dal display con la lettera "t" lampeggiante.
Questa condizione permane fino a quando la temperatura non scende al di sotto della soglia di allarme.
Si più uscire da但这a modalità premendo il tasto "2".
Ogni 30^ il sensore verifica la temperature ambiente della zona display.
5.1 Hob²Hood
La cappa è provvista di una funzione di collegamento "senzafili" (wireless) con il piano di cottura per la regolazione automatica della velocità più idonea.
Consultate il libretto istruzioni del piano di cottura per verificare la presenza e compatibilità di quella funzione.
Nel caso di primo collegamento alla rete elettrica o di interruzione improvisa della corrente elettrica (blackout) attendere 1 minuto per permettere alla cappa di ripristinare il collegamento con il piano di cottura.
6. ILLUMINAZIONE
La cappa è dotata di un sistema di illuminazione basato sulla technologia LED. I LED garantisce una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.
Attenzione! Non guardare direttamente la luce dei led.
Per la sostituzione delle lampade, contattare il centro autorizzato per i ricambi.
