EFF90560OX - EFF90563OX - Dunstabzugshaube ELECTROLUX - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Kompatible Modelle	EFF90560OX, EFF90563OX
Marke	Electrolux
Installation	Abluft nach außen oder Umluft mit Aktivkohlefilter
Maße (B x T x H)	Ca. 90 cm x 50 cm x 60 cm (geschätzt basierend auf 90 cm Modell)
Gewicht	Ca. 15 kg (Schätzung)
Stromversorgung	230 V ~ 50 Hz
Motorleistung	Nicht explizit angegeben
Absaugstufen	4 Stufen (davon Stufen 3 und 4 mit Zeitverzögerung: 10 und 5 Minuten)
Breeze-Funktion	Raumlüftung bei niedriger Geschwindigkeit für 1 Stunde
Beleuchtung	LED, Austausch nur durch autorisierten Kundendienst
Fettfilter	Aluminium, monatlich waschbar (Spülmaschine geeignet)
Aktivkohlefilter	Nicht waschbar, maximal alle 4 Monate austauschen
Sättigungsanzeige	Abwechselnde Anzeige der Stufe mit 'F' (Fett) oder 'C' (Kohle)
Hob²hood-Funktion	Drahtlose Verbindung mit kompatiblem Kochfeld
Temperaturalarm	Erkennung übermäßiger Temperatur, Aktivierung Stufe 3
Mindestsicherheitsabstand	50 cm (Elektroherd) / 65 cm (Gas oder Kombiherd)
Außenreinigung	Feuchtes Tuch mit neutralem Flüssigreiniger, kein Alkohol
Energieverbrauch	LED: 90% Energieeinsparung im Vergleich zu herkömmlichen Glühbirnen
Reparierbarkeit	Originalersatzteile über den Electrolux Shop

Häufig gestellte Fragen - EFF90560OX - EFF90563OX ELECTROLUX

Wie reinige ich den Fettfilter meiner Electrolux Dunstabzugshaube?

Der Fettfilter muss einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm waschen. Eine Verfärbung kann auftreten, beeinträchtigt jedoch nicht die Leistung.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss maximal alle 4 Monate ausgetauscht werden. Seine Sättigung hängt von der Nutzung und der regelmäßigen Reinigung des Fettfilters ab.

Was ist der Mindestabstand zwischen Dunstabzugshaube und Herd?

Der Mindestabstand beträgt 50 cm für einen Elektroherd und 65 cm für einen Gas- oder Kombiherd. Bitte beachten Sie die Anleitung Ihres Herdes, falls ein größerer Abstand angegeben ist.

Wie verwende ich die Breeze-Funktion (Raumlüftung)?

Drücken Sie die entsprechende Taste (Taste 3 auf dem Bedienfeld). Die Haube schaltet sich für etwa eine Stunde auf niedriger Stufe ein und schaltet sich dann automatisch aus. Ideal zum Auffrischen der Raumluft nach dem Kochen.

Was bedeutet die Anzeige 'F' oder 'C' auf dem Display?

'F' zeigt an, dass der Fettfilter gereinigt werden muss. 'C' zeigt an, dass der Aktivkohlefilter ausgetauscht werden muss. Diese Anzeigen blinken abwechselnd mit der angezeigten Stufe.

Wie setze ich die Sättigungsanzeige der Filter zurück?

Schalten Sie die Haube ein und drücken Sie dann die Taste 1 (ON/OFF) etwa 3 Sekunden lang. Wenn beide Anzeigen blinken, wiederholen Sie den Vorgang zweimal.

Kann ich meine Dunstabzugshaube mit einem kompatiblen Kochfeld verbinden?

Ja, die Hob²hood-Funktion ermöglicht eine drahtlose Verbindung. Die Haube passt die Absauggeschwindigkeit automatisch an das Kochfeld an. Bitte beachten Sie die Anleitung Ihres Kochfelds zur Kompatibilität.

Wie tausche ich die LED-Beleuchtung aus?

Die LEDs sind für eine lange Lebensdauer ausgelegt. Bei Defekt wenden Sie sich an den autorisierten Electrolux Kundendienst für den Austausch. Schauen Sie nicht direkt in das Licht.

Was tun, wenn die Haube blinkendes 't' anzeigt?

Dies ist der Temperaturalarm. Die Haube erkennt übermäßige Hitze und aktiviert automatisch Stufe 3. Der Alarm stoppt, wenn die Temperatur sinkt. Sie können diesen Modus durch Drücken der Taste 2 verlassen.

Wo finde ich Originalersatzteile?

Sie können Originalzubehör und -ersatzteile auf der Electrolux Shop Website kaufen: www.electrolux.com/shop. Verwenden Sie aus Sicherheitsgründen nur Originalteile.

BEDIENUNGSANLEITUNG EFF90560OX - EFF90563OX ELECTROLUX

Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, hinter dem Jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung theses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service davon zu gewährleisten:

Zubehor, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.electrolux.com/shop

UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit thisem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnings-/ Sicherheitshinweise.
i Allgemeine Informationen und Empfehlungen.
Informationen zum Umweltschutz.

Änderungen vorbehalten.

1.! SICHERHEITSHINWEISE

Vorsicht!Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch darüberzuführen sind. Die Dunstabzugshaube ist ausschiesslich zum Einsatz im privaten Haushalt vorgesehen.

Achtung!Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist. Vor Beginn samtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei der Durchführung von Wartungs-, Installations- und Beleuchtungstätigkeiten müssen immer Arbeitshandschuhe getragen warden.

Kinder nicht mit dem Gerät spielen halten.

Erwachsene und Kinder)durenie unbeaufsichtigt das Gerat betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,

• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube damit NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrucklich angegeben wird. Der Raum muss über eine hinreichende Belüfung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größter als 4 Pa (4 x 10-5 bar) sein. Die angesaugte Luftarf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamine beschädigt die Filter und kann Brände verursachen, daß ist dies in jeder Fall zu vermeiden. Das Frittieren muss unter Aufsicht eingeflogen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Vorsicht!Zugangliche Teile konnen beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen ortlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßigerinnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausrücklichen Angaben in der Wartungsanleitung theses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr. Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

!Warning!Erfolgtdie Installation der Schrauben oder Befestigungsvorrichtung en nicht entsprechend den vorliegenden Anweisungen, fuhrt dies zu Gefahr durch Stromschlag.

2.BEDIENUNG

Der Dunstabzug dient zum Absaugen der beim Kochen entstehenden Dämpfe.

In dem mitgelieferten Montagehandbuch ist

angegeben, ob Sie Ihr Haube als Abluft-oder Umluftversion betreiben.

3.BEFESTIGUNG

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis!Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht untersuchen. Wenn die Installationsanweisenungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

4. WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen zahlig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiner getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

! Hinweis! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

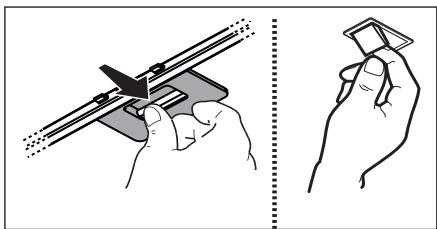

4.1 Fettfilter

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

4.2 Der NICHT waschbare Aktivkohlefilter - Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättingung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden. Er kann NICHT gereinigt oder erneut aktiviert werden.

5. BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist. Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfehlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einschalten und sie nach dessen Beendigung noch ungebung 15 Minuten weiterlaufen zu halten.

Auf der Vorderseite des Gerätes befinden sich die Schalter:

1 Taste ON/OFF/Verminderung der Absauggeschwindigkeit (Leistung)
2 Taste Erhöhung der Absauggeschwindigkeit (Leistung) 1 - 2 -3-4.

Die Absauggeschwindigkeiten (Leistung) 3 und 4 haben eine beschränkte Dauer, undzar 10 und 5 Minuten,dann wird die Absauggeschwindigkeit (Leistung) 2 aktiviert.

Anmerkung: Die LED auf dem Display blinkt, um die Zeitsteuerung der Geschwindigkeit anzuzeigen.

3 Taste ON/OFF Beleuchtung
4 Funktionstaste "Breeze" (Lüftung für die Umgebung) Die Absaughabe schaltet sich bei geringer Absauggeschwindigkeit (Leistung) für ungebärte eine Stunde ein, dann schaltet sie aus.
5 Display

Anzeige für die Sattigung der Filter

In regelmäßigen Betriebsabständen zeigt die Absaughaube an, wenn die nachste Wartung der Filter zu erfolgen hat.

Sättigungsanzeige des Fettfilters

Auf dem Display erscheinen abwechselnd die eingestellte Geschwindigkeit und der Buchstabe "F".

Sattigungsanzeige des Kohlefilters

Auf dem Display erscheinen abwechselnd die eingestellte Geschwindigkeit und der Buchstabe "C".

Rücksetzung der Sattigungsanzeige

Um die Sattigungsanzeige zurückzusetzen, schalten Sie die Haube ein und halten die Taste für ungebung 3 Sekunden gedrückt.

Um die Filter zu reinigen bzw. zu ersetzen, beachten Sie die in thisem Handbuch angegebenen Anweisungen.

Wenn die beiden Filter-Sattigungsanzeigen "F" und "C" fangen an, zu blinken, führen Sie den Rücksetzungsvorgang zweimal durch.

Die Aktivkohlefilter-Sattigungsanzeige ist normalerweise nicht aktiv. Wenn die Haube in der Umluftversion verwendet wird, muss die Aktivkohlefilter-Sattigungsanzeige zum ersten Mal manuell aktiviert.

Aktivierung der Aktivkohlefilter-Sattigungsanzeige:

Die Haube ausschalten und die Tasten 2 und 3 für 3 Sekunden gleichzeitig gedrück halten. Nachdem die Aktivkohlefilter-Sattigungsanzeige aktiviert worden ist, blinken die Buchstaben "F" und "C" für 2 Sekunden im Display auf.

Deaktivierung der Aktivkohlefilter-Sattigungsanzeige:

Die Haube ausschalten und die Tasten 2 und 3 für 3 Sekunden gleichzeitig gedrück halten. Nachdem die Aktivkohlefilter-Sattigungsanzeige deaktiviert worden ist, blinking nur der Buchstabe "F" für 2 Sekunden im Display auf.

Temperaturalarm

Die Haube ist mit einem Temperatursensor versehen, der den Motor in der 3. Saugstärke schaltet, wenn die Temperatur im Displaybereich zu hoch ist. Der Alarmzustand wird auf dem Display durch die blinkende "t" angezeigt. Dieser Zustand bleibt, bis die Temperatur unter den Alarmwert sinkt. Diese Betriebsart kann durch das Betätigen der Taste "2", gelöscht werden. Der Sensor stellt die Raumtemperatur im Displaybereich alle 30" fest.

5.1 Hob²Hood

Die Haube ist mit einer Link-Funktion "ohne Kabel" (wireless/drahtlos) mit einem Kochfeld für die automatische Anpassung der am besten geeigneten Geschwindigkeit ausgestattet. Konsultieren Sie die Bedienungsanleitung des Kochfelds, um die Prasenz und die Kompatibilität dieser Funktion zu überprüfen. Im Falle einer allersten Verbindung mit dem Stromnetz oder eines plötzlichen Stromausfalls (Blackout), warten Sie 1 Minute, damit die Haube den Anschluss an das Kochfeld wieder herstellen kann.

6. BELEUCHTUNG

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtingssystem ausgestattet. Die LEDs ermögen eine optimale Beleuchting der Kochfläche. Sie haben eine zehnfache Lebensdauer gegenüber traditionellen Leuchten und bieten eine Energieersparnis bis zu 90% .

Achtung! Nicht direkt in das LED Licht schauen.

Für den Wechsel der Lampen kontaktieren Sie das zuständige Zentrum für den Austausch.
